SMD 5050
Большой интерес представляют качественные и яркие LED-ленты (или просто LED). Нередко изделия данного типа имеют маркировку SMD 5050.
Аббревиатура SMD означает особую технологию производства. Эта технология предполагает монтаж всех компонентов в автоматическом режиме на печатную плату. А цифра после аббревиатуры говорит о типе светодиодов. Каждый из них в данном случае имеет трёхкристальную структуру и размер 5 на 5 миллиметров.
Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
От чего она зависит? Прежде всего, от плотности расположения светодиодов. Чем больше светодиодов на один квадратный метр, тем мощнее требуется блок питания – здесь прямо пропорциональная зависимость.
Бывают SMD 5050 c плотностью 30 светодиодов на сто сантиметров, 60, 72, 120. Сейчас стала набирать обороты мода ставить LED в домах, в частности, на кухнях, над рабочей зоной. Для такой цели лучше всего подойдут изделия с 30 и 60 светодиодами на метр – освещение будет достаточным. Также они могут использоваться для подсветки аквариумов, потолка и т. д. Более мощные светодиодные устройства обычно закупают фирмы, чтобы удачно прорекламировать себя в тёмное время суток.

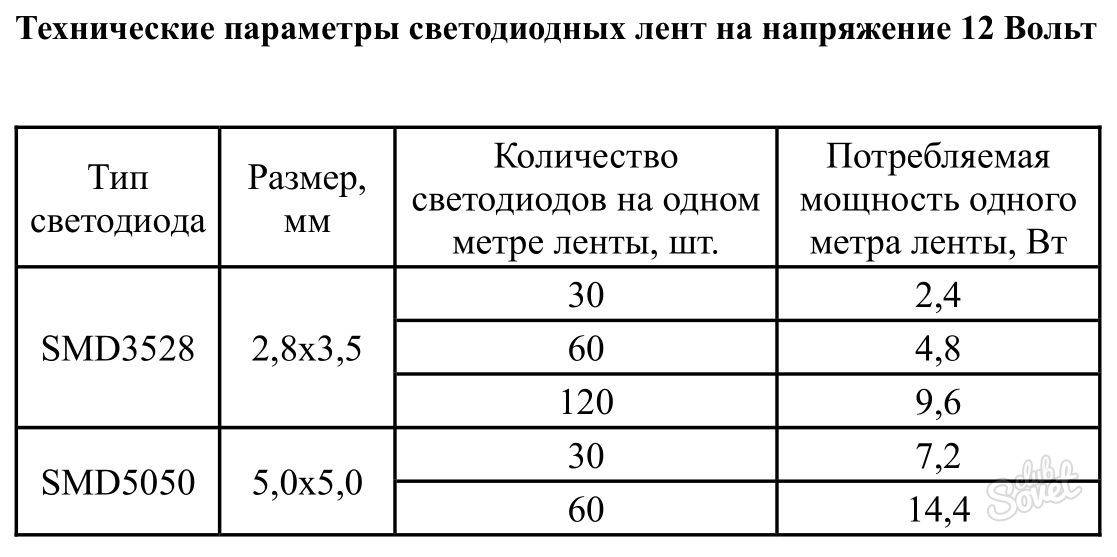

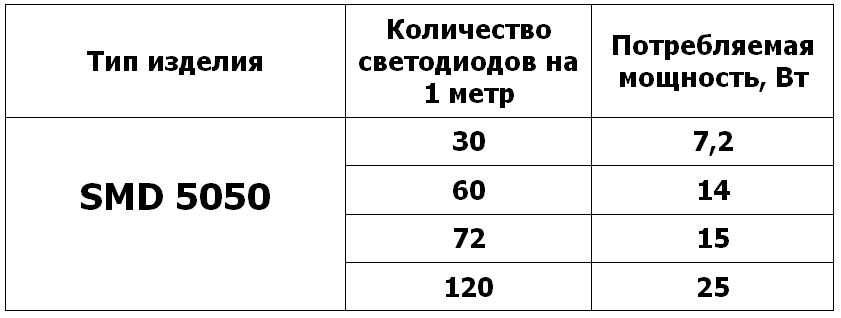

Для удобства предлагаем параметры некоторых популярных вариантов ленточного освещения типа SMD 5050.
Из таблицы ясно, сколько ватт необходимо для одного метра. Соответственно, чтобы произвести расчет для конкретной ленты, показатель из самого правого столбца нужно умножить на весь метраж.
Виды диодных лент и от чего зависит их мощность

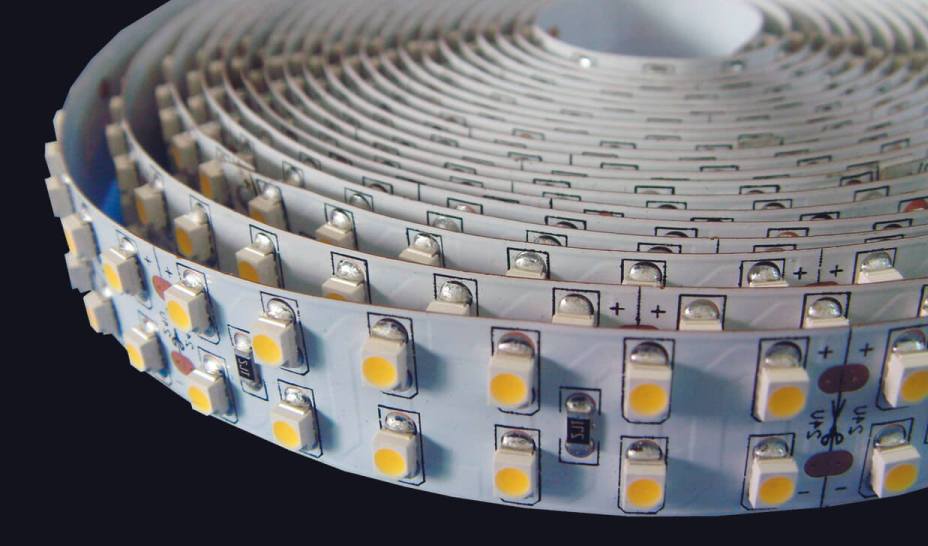

Светодиодные ленты различаются количеством полупроводниковых led-кристаллов, которые размещаются на 1 погонном метре. Выпускаются стандартные ленты с количеством диодов: 30, 60, 120 и 240 на 1 п. м. Чем больше диодов, тем больше мощность диодной ленты. Лучше всего производить расчет мощности, потребляемой всей лентой исходя из энергии, расходуемой на 1 метр ее длины. Ниже приведена таблица с соответствующими значениями:
Таблица 1. Мощность диодной ленты SMD 3528 в пересчете на 1 п. м.
Всего диодов на погонном метре | Мощность диодной ленты на 1 метр |
30 | 2,4 Вт |
60 | 4,8 Вт |
120 | 9,6 Вт |
240 | 19,2 Вт |
Как видно из таблицы, мощность ленты маленькая, но и жилы проводников электрической цепи тоже имеют малое сечение, меньшее, чем у традиционной проводки. Если добавить к имеющемуся участку ленты еще один отрезок, то через очень тонкие жилы побежит еще больший ток. Легко себе представить последствия: сначала перегрев, затем расплавление изоляции и возгорание.
Кроме этого, важно правильно подобрать блок питания с требуемой мощностью, прибавив к нему 25% в качестве запаса. Поэтому всегда нужно определять энергопотребление ленты, исходя из ее фактической длины, измеряемой с точностью до 5 см
Существует очень простой способ определить, на какое напряжение рассчитана диодная лента вне зависимости от совокупной мощности
Обратите внимание, сколько излучающих кристаллов расположено на 5-сантиметровом участке ее длины (между двумя линиями отреза):
- если 3, значит, рассчитана на напряжение в 12 вольт;
- если 6 и более, значит, электроцепь рассчитана на 24 вольта;
- но есть и сверхмощные варианты, где на 5-сантиметровом участке могут располагаться до 60 кристаллов – в этом случае лента рассчитана на 220 вольт.
Во всех случаях потребляемый ток – исключительно постоянный. Таким образом, в первых двух случаях блок питания обеспечивает понижение подаваемого вольтажа, а также выпрямление тока. А в последнем случае – только выпрямление.
Как выполнить подключение RGB ленты через контроллер
Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.
На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.
- Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
- Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).
На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.
Основные схемы подключения RGB-ленты
Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.
- Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
- Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
- мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
- потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.
Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.
Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.
- Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
- Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
- Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.
Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.
Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.
Типы и виды
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение
Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты
Степень защиты
Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.
Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов
Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.
Самые популярные размеры светодиодов

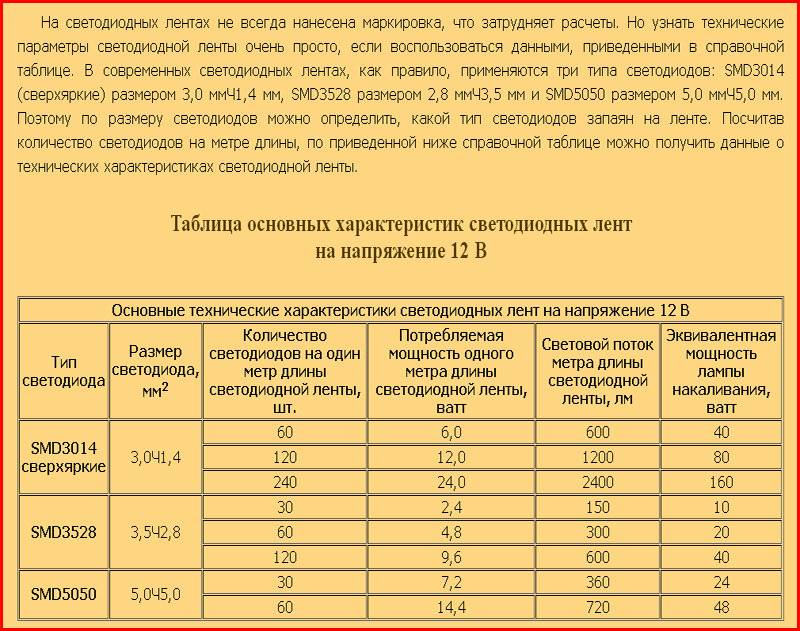

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
- размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
- размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
- 3,2*2,8 мм выдает 0,3 до 1,6 лм;
- размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

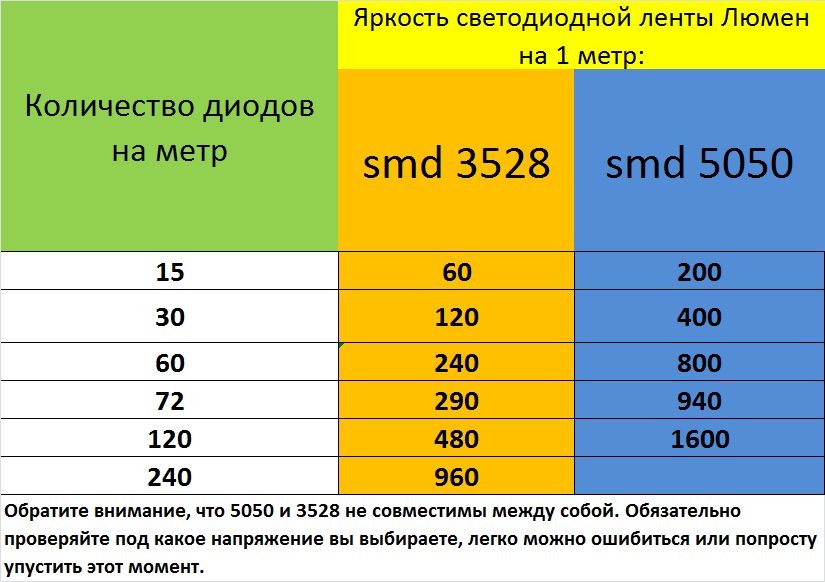

Таблица мощности светодиодных лент с разной плотностью установки светодиодов
По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

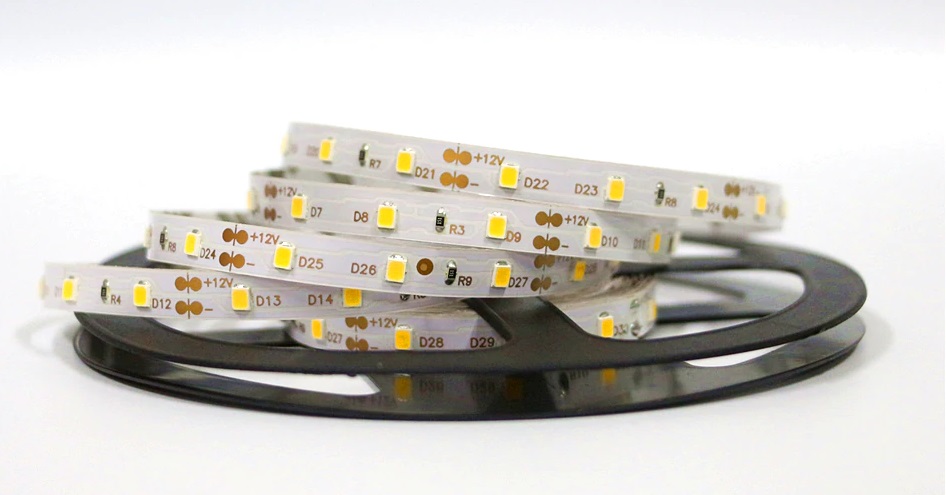

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.
Разрезают светодиодную ленту ножницами строго по разметке
Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.
На что стоит обратить внимание
Количество светодиодов на ленте
Светодиоды чаще всего реализуются в бобинах длиной по 5 метров каждая, на упаковке фиксируется точное количество светодиодов.
При выборе осветительного прибора необходимо обратить внимание на следующие параметры:
- способы установки,
- тип установленных светодиодных лампочек (от этого параметра будет зависеть уровень освещенности),
- степень защиты,
- мощность потребления (от этого показателя будут зависеть параметры приобретаемого блока питания),
- напряжение питания,
- количество светодиодов,
- цвет.
Качество сборки
Светодиодная лента Osram Smart+ Apple HomeKit Flex, 10 Вт
Качество сборки и используемые материалы при изготовлении напрямую зависят от производителя. На рынке наиболее востребована продукция компаний Arlight, Gauss, Cree, Feron, Navigator и OSRAM.
Приобретать осветительные приборы рекомендуется в тех местах, где предоставляют гарантию, а также есть возможность проверить работоспособность устройства, подержать в руках.
При изготовлении LED-лампочек чаще всего встречаются следующие дефекты:
- спайка изделия, изготовленная из нескольких отдельных кусков,
- некачественная пайка,
- мигающие или плохо работающие отрезки.
Степень защиты
Степень защиты, как правило, фиксируется в соответствии с международными стандартами. Этот параметр обязательно должен быть указан на упаковке. Если информация отсутствует, следует усомниться в качестве предлагаемого товара.
Открытые светодиодные ленты обозначены маркировкой IP20. Они предназначены для работы в сухих помещениях, где не требуется влагозащита. Чаще всего ее используют для подсветки потолков и корпусной мебели.
Маркировка IP65 – изделия, характеризующиеся частичной защитой от влаги. Используют для установки в ванных комнатах, при условии, что исключена вероятность попадания на них воды.
Степень защиты IP68 свидетельствует о полной защите ленты от влаги. Устройство может быть применено во влажной среде на глубине до 1 метра. Однако в этом случае с целью безопасности рекомендуется дополнительно использовать устройства защитного отключения.
Напряжение питания и мощность
Химический состав полупроводника во многом определяет напряжение питания светодиодов
Конкретная модель имеет свое напряжение питания, эти данные также должны быть указаны производителем на упаковке. Существуют следующие виды номиналов:
- +5В – применимы для осветительных приборов, питающихся от USB-разъемов на компьютерах. Последнее время часто используется для отделки элементов гардероба. Особенность работы заключается в преобразовании энергии из батареек напряжением в 1,5В в постоянный ток силой 5В.
- +12В – самый распространенный тип номинала, предназначенного для питания лент. Для бесперебойной и производительной работы применяются специальные блоки питания – драйвера.
- +24В – используется в том случае, если есть необходимость в резервном питании при пропадании напряжения. Аккумуляторная батарея будет работать намного дольше при условии, что сила тока для одинаковых по мощности отрезков будет в два раза меньше. Существует еще одна причина использования этого номинала – в случае больших расстояний между лентой и источниками питания. Благодаря этому удается снизить падение напряжения, которое вызвано сопротивлением электрической проводки.
- +36В – применяет редко, поскольку производители редко изготавливают блоки питания с таким номиналом. Если устройство вышло из строя, найти ему быстро замену вряд ли удастся. Преимущество использования заключается в сниженном токе, который будет потреблять осветительное устройство.
Узнать мощность светодиодной ленты также можно по виду используемых светодиодных лампочек.
Количество цветов и цветовой оттенок
Помимо основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения
Производители светодиодных лент выпускают продукцию в следующих цветах:
- RGB, многоцветные,
- холодный белый,
- желтый,
- синий,
- красный,
- зеленый,
- теплый белый.
Популярность набирает розовый цвет. Его востребованность в большей степени обусловлена большой пользой для роста и развития растений.
Выбор источника питания для светодиодной ленты
Для того чтобы наслаждаться приятным и необычным освещением, следует правильно подобрать источник питания. Этот шаг очень важный, так как при неправильном выборе светодиоды могут сгореть, а изделие выйдет из строя.
Факторы, влияющие на выбор источника питания для светодиодных лент
При выборе источника (блока) питания для светодиодных лент следует ориентироваться на следующие параметры:
- Напряжение питания ленты.
- Её потребляемая мощность.
- Необходимая степень защищенности оборудования от воздействия влаги.
В качестве примера возьмём светодиодную ленту SMD 3528 длиной 6 м (60 диодов/м).
Напряжение питания светодиодной ленты
Как уже говорилось выше, все светодиодные ленты делятся на изделия, которые питаются от 12 В и 24 В соответственно. Естественно, что и выходное напряжение источника должно быть равным одному либо другому значению. Итак, для того чтобы узнать напряжение питание светодиодной ленты:
- Открываем её технические характеристики и ищем интересующий параметр.
- Видим, что лента питается от напряжения в 12 В.
В соответствии с найденным значением напряжения и осуществляем подбор блока питания.
Мощность, потребляемая светодиодной лентой
Для расчёта мощности источника питания следует снова обратиться к техническим характеристикам светодиодной ленты. На этот раз нас интересует значение мощности, потребляемой на метр изделия (Pленты=4,8 Вт/м).
- По условию нужно обеспечить питанием светодиодную ленту длиной в 6 метров, а значит для того чтобы найти полную мощность, которую потребляет лента (Pпотр), воспользуемся следующей формулой: Pпотр= Pленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
- Стоит отметить, что блок питания по данному параметру следует выбирать с запасом (порядка 30–33%). Поэтому нам понадобится источник постоянного тока на 12 В мощностью 28,8 х 1,33 = 38,3 ≈ 40 Вт.
Защита от воздействия влаги
Это ещё один важный фактор, который следует учитывать при выборе источника питания. При выборе по этому критерию сначала надо определиться с местом его установки. Если планируется организация светодиодного освещения в ванной комнате, то необходимо выбрать блок питания, обладающий влагозащитными свойствами (IP 65 или IP 68). В обычном жилом помещении сухого типа — спальня или гостиная — можно использовать простой интерьерный источник.
Однако для того чтобы выбор источника был на 100% правильным, кроме описанных выше факторов, следует подобрать подходящий тип, основываясь на его преимуществах и недостатках.
Типы источников питания
В настоящее время выпускают четыре типа источников питания для светодиодных лент.
Таблица: преимущества и недостатки различных типов источников питания
Производители блоков питания для светодиодных лент
Наиболее популярными и востребованными производителями блоков питания для светодиодных лент являются:
- Cool Neon. Выпускает обширную линейку светодиодных трансформаторов, которые могут использоваться для решения различных целей и задач. Продукция компании оснащена встроенными защитными устройствами и может использоваться при температуре от -25 до +45 °С. Средний срок службы — более 25 тыс. часов.
В номенклатуре изделий Cool Neon имеются как открытые блоки питания, так и герметичные модели, способные работать при низких температурах окружающего воздуха
- Lightech. Производит блоки питания, которые обеспечивают высокую стабильность работы светодиодной продукции в том числе и лент, использующихся при температуре от -30 до +50 °C. Продукция компании в основном рассчитана на эксплуатацию в течение 50 тыс. часов и более. Особенностями этих моделей являются:
- Широкий диапазон входных напряжений.
- Устойчивость к механическим ударам и вибрациям.
- Защита от перегрева корпуса.
- Стойкость к импульсным помехам в сети.
- Встроенная защита от короткого замыкания.
Lightech выпускает герметичные блоки питания в пластмассовых корпусах, обеспечивающие высокую стабильность выходных параметров
Герметичные блоки питания UnionElecom отличаются компактностью, максимально высокой степенью влагозащиты алюминиевого корпуса (IP68) и доступной ценой
RGBW и RGBWW светодиодные ленты
Для достижения лучшего качества белого цвета цветной светодиодной лентой помимо трехцветных светодиодов на ленты стали устанавливать дополнительные белые светодиоды, который управлялись по отдельному каналу. Такие светодиодные ленты маркируются как RGBW. Белый светодиод в таких лентах имеет цветовую температуру порядка 6000К. Причем остается возможность включения белого света путем комбинации всех цветов или отдельным каналом белыми светодиодами.
Белые светодиоды могут устанавливаться поочередно с RGB светодиодами, но для достижения лучшего качества чаще всего такие ленты имеют два ряда светодиодов, один RGB, другой белые светодиоды 5050. В последнее время на ленты RGBW все чаще стали устанавливать новые светодиоды, на которых помимо трех цветных кристаллов имеется и кристалл белого светодиода.
Но на этом не остановились, и добавили еще один светодиод с теплым белым светом с цветовой температурой в пределах 2900K. Такую светодиодную ленту маркируют RGBWW. Самый простой способ реализации заключается в установке помимо отдельного холодного белого светодиода еще одного теплого белого светодиода. Сейчас встречаются даже комбинированные белые светодиоды, способные излучать как белый, так и теплый белый свет, и комбинированные светодиоды с пятью кристаллами.
Применение белого и теплого белого светодиода позволяет более точно установить требуемый оттенок белого света, и к тому же получить его большую яркость.
Преимущества современной светодиодной техники
- Они без каких-либо сложностей монтируются. Многие изделия имеют на оборотной стороне скотч, который сцепляется практически с любой поверхностью.
- По сравнению, например, с лампой накаливания, служит данная светотехника обычно дольше.
- Благодаря своей конструкции, они не могут перегреться.
- Их можно разрезать. Это даёт возможность создавать удивительные по своей геометрии светящиеся формы. Такая особенность обусловливает разнообразие современной световой рекламы, даёт широкие возможности для подсветки зданий различного назначения.
- Это довольно экономичный тип освещения.
Вообще разброс цен на рассматриваемую светотехнику весьма велик. Например, есть очень дешёвые изделия китайского производства, на которых даже не пишется название производителя. Они обладают слабенькими возможностями и быстро ломаются. «Фирменные» светодиоды имеют более высокую стоимость, но и надёжность их очевидна.
Регулировка напряжения на блоке питания
Еще на корпусе с самого краю может быть регулировочный винт. Обозначен он как ADJ.
Он убавляет или добавляет выходное напряжение. Например, когда у вас в сети стабильно ниже чем 220В (200-205В), то и светодиоды в ленте будут гореть не так ярко, как должны.
Подрегулировать это можно с помощью данного винта. Однако специалисты не советуют делать выход больше 12В. Считается даже лучше, если выходное напряжение будет немного меньшим. Это здорово продлит срок службы ваших светодиодов.
Запомните, что источник питания напрямую влияет на срок работы ленты, если у него выход больше 12 Вольт. Все остальные проблемы, как правило связаны с перегревом, деградацией кристаллов и некачественными производителями.
Причины выхода из строя светодиодной ленты
Светодиодные ленты выходят из строя по разному. Если от перенапряжения — то сгорают все элементы сразу, или перестают светить некоторые сегменты.
Если от перегрева, то неравномерно теряется яркость по всей ленте. Одни светодиоды светят ярче, другие тусклее.
Когда вышел срок службы, то светодиоды равномерно теряют яркость до определенного момента. После достижения минимума, яркость деградации прекращается.
Иногда бывает, что лента начинает самопроизвольно мигать. Если мигает вся одновременно — причина в блоке питания. Если сегментами — то проблема в самой ленте.
Как правильно рассчитать требуемый параметр
Чтобы определить, сколько ампер или какой ток будет потреблять led на 12 или 24 вольт, нужно просто выяснить тип приобретенной продукции и по таблице, приведенной выше, выяснить искомый параметр. Из таблицы мы получим уже готовые значения для изделий с длиной до пяти метров. При этом, если длина подсветки будет превышать 5 метров, к конечному значению таблицы нужно просто приплюсовать необходимую длину. Гораздо проблематичнее дела обстоят при вычислении нужного параметрам в ситуации, когда длина подсветки составляет, например, 2,4 м. В таком случае необходимо вычислить, сколько светодиодов приходиться на кусочек (в данном случае 0,4 м). Это можно выяснить, подсчитав количество диодов вручную. После этого, используя метод пропорций, можно легко вычислить, сколько тока будут потреблять конкретное количество источников света.
Расположение диодов
Как видим, каждая осветительная установка будет носить исключительно индивидуальный характер. Поэтому расчет нужно проводить для каждой отдельной подсветки. Это позволит избежать ситуации преждевременного выхода из рабочего состояния источников света вследствие нарушения условий эксплуатации. После этого можно спокойно подбирать блок питания. Поскольку вычисленное количество потребляемого тока это и будет тот параметр, по которому необходимо подбирать преобразователь. От блока питания можно запитать led с напряжением в 12, 18 и 24 вольт. Вычислив, какую мощность имеет 1 м изделия, можно легко вычислить данный параметр для всей длины подсветки. Для этого полученное значение просто умножает на общую длину осветительного прибора
Обратите внимание! Осуществляя расчеты для подбора оптимального блока питания, обязательно необходимо закладывать в них 20-30 % от полученного конечного результата, формируя тем самым запас прочности покупаемого преобразователя. Такой объем запаса необходимо делать из-за того, что в сети напряжения иногда встречаются скачки. Они, в ситуации, когда блок питания был выбран без хотя бы минимального запаса в 20%, могут вывести его из строя
Это означает, что преобразователь может просто перегореть. В результате вы не сможете пользоваться свой подсветкой, пока его не замените. Но бывают ситуации, когда от перенапряжения из строя выходят и сами диоды
Они, в ситуации, когда блок питания был выбран без хотя бы минимального запаса в 20%, могут вывести его из строя. Это означает, что преобразователь может просто перегореть. В результате вы не сможете пользоваться свой подсветкой, пока его не замените. Но бывают ситуации, когда от перенапряжения из строя выходят и сами диоды.
Светодиодная подсветка в комнате
Чтобы вычислить энергопотребление подсветки, необходимо потребляемую мощность всей подсветки (с учетом 20-30 % запаса) нужно просто умножить на то количество времени, сколько она будет включена в день. К примеру, предполагается, что работать светодиодное изделие будет в течение четырех часов. Но здесь в расчетах необходимо учитывать цвет светодиодов.
Что нужно учесть при подборе блока питания?
Чтобы подключить светодиодную ленту, нужен блок питания или драйвер. Это разные устройства.
Драйвер выдает стабилизированный ток. Например, 300 мА. И если подключить слишком короткую ленту, напряжение станет больше номинального, и диоды сгорят. А если слишком длинную, то они будут светить тускло. Поэтому через драйвер подключается только та светотехника, на которую рассчитан этот адаптер. Справка: срайверы применяются в готовых изделиях, таких как лампочки и гирлянды.
Блок питания. Он отрегулирован по напряжению. Это значит, что на выходе мы получим ровно 12 В независимо от потребляемой мощности. Блоки питания универсальны и подобрать их легче, чем драйверы. Нужно учесть несколько моментов.
Общая мощность ленты
Единица измерения – Вт/м. Она зависит от 2-х величин.
- Тип светодиодов. Самые тусклые ленты служат для декоративных целей и оснащаются диодами типа 3528. Ими можно подсветить контуры объектов. А для яркого освещения нужны диоды типов 5050 (самые распространенные) и 2535.
- Количество светодиодов на одном метре ленты – 30, 60 или 120.
Вентиляция трансформатора
При работе блок питания нагревается, и его нужно охлаждать. Это делается несколькими способами.
- Модели с активным охлаждением оснащены кулером, который гонит поток воздуха внутрь корпуса. Их достоинства – большая мощность и меньшие размеры, а минусы – кулер шумит и со временем изнашивается. Такая система нужна, когда подключается лента на 800 Вт и более.
- Адаптеры с пассивным охлаждением чаще применяются в бытовых условиях. Они бесшумные, но занимают чуть больше места. Да и располагать надо так, чтобы был приток свежего воздуха. Зато они надежнее, поскольку нет подвижных частей. И лучше защищены от непогоды.
Адаптеры питания различаются по степени защиты.
- Открытые. Самые простые и дешевые модели, но и самые «нежные». Их применяют только в комнатных условиях, где нет пыли и невысока влажность.
- Полугерметичные. Защищены от легких капризов природы. Крупная пыль и водяные брызги для них нестрашны, а вот постоянная влажность быстро «убьет» адаптер. На улице их нужно прятать под навес, а лучше в монтажную коробку. Степень защиты – IP54.
- Герметичные. Через защищенный корпус не проникнут пыль и влага. Они подойдут и для уличного освещения, и для работы во влажной среде, такой как ванные комнаты и бассейны. Степень защиты – IP65 или IP68 (*6 – полная защита от пыли, *5 – защита от водяных струй, *8 – устройство выдержит погружение в воду).
Чтобы лучше разбираться в степенях защиты, воспользуйтесь таблицей. Кстати, она подходит для всей электроники.
Внутреннее устройство всех этих адаптеров одинаковое. Выходное напряжение для питания ленты – 24 Вольта, 12 В или 5 В. Диодная полоса работает на постоянном токе, и поэтому подключать в сеть непрямую ее нельзя. Хотя некоторые по ошибке так делают. Последствия – лента перегорает, и может вспыхнуть пожар.
Расчет преобразователя
При покупке блока для уже имеющейся светодиодной полосы учитывается не только мощность, не менее важно напряжение. Чтобы определить мощность блока, мощность ленты нужно умножить на 0,2 или 0,3
Для рассмотренных выше светодиодов при длине изделия 15 м и 60-и чипах на каждом из них ее мощность:
Чтобы определить мощность блока, мощность ленты нужно умножить на 0,2 или 0,3. Для рассмотренных выше светодиодов при длине изделия 15 м и 60-и чипах на каждом из них ее мощность:
9,6*15 = 144 Вт.
С учетом коэффициента:
144+144*0,3 = 187,2 Вт
Мощность блока питания должна быть 200 Вт.
Если блок кажется слишком габаритным, светодиодную полосу можно разделить на 2 части, для каждой купить преобразователь на 100 ватт.
