Мультисплит системы кондиционирования: расчет, виды, заправка

Использование в здании мульти-сплит системы имеет ряд преимуществ:

Возможность единовременного обслуживания от 2 до 10 помещений

Сохранение эстетичности фасада здания и экономия места на его внешней стене
Представьте себе многоквартирный дом, в котором каждый из жильцов решил установить в своей квартире кондиционер. В итоге получаем дом, сверху донизу обвешанный наружными блоками, которые в значительной степени портят внешний вид здания. При установке мульти-сплит системы подобных ситуаций не возникает, поскольку монтируется всего один наружный блок.

Наличие у каждого из внутренних блоков собственной системы управления
Это позволяет настроить отдельно в каждом помещении оптимальный воздушный режим.

О мульти сплит системах

Кондиционеры мульти системы бывают следующих типов:

Фиксированные;
Наборные.

Фиксированный вариант означает, что он уже укомплектован. Обычно, в магазинах продаются комплекты из одного наружного блока и трех внутренних элементов.

Наборной тип, в отличие от предыдущего варианта, может взаимодействовать с большим количеством внутренних блоков. Некоторые производители позволяют подсоединять до 16 магистралей одновременно.

Инверторные мульти сплит системы – это еще одна разновидность механизма. Название означает, что пользователь может регулировать обороты компрессора, что экономит потребление в несколько раз.

Различаются кондиционеры и по способу размещения, то есть бывают следующие типы:

Напольнопотолочные;
Настенные;
Мобильные и т.д.

Виды мультисплит систем

Канальная мульти сплит система, например, монтируется не на стену, как это обычно бывает, а сразу в воздуховод.

Специфика монтажа и эксплуатации

Если сравнивать стоимость монтажа двух отдельных кондиционеров и двойной сплит-системы, сумма получится приблизительно одинаковой. Причина — аналогичная протяженность трасс. Цена установки напрямую зависит от длины межблочных соединений, кабеля, фреоновых трубок.

Когда установка кондиционера проводится в условиях общего ремонта, целесообразно разбить монтаж сплит-системы на 2 этапа.

Сначала проштробить стены, провести закладку межблочных коммуникаций, закрепить наружный блок, а внутренним оборудованием заняться уже после чистовой отделки помещений.

Наружный блок на фасаде лучше размещать под окном, чтобы у мастера был к нему доступ во время техобслуживания.

Наружный блок работает на полную мощность, даже если включен кондиционер только в одной комнате. Это увеличивает расход электроэнергии на один прибор.
Одновременно на тепло и холод два устройства работать не могут. Но если система поддерживает режим вентиляции, можно включать в одной комнате обогрев, а в другой выставлять вентиляцию.
При поломке одного наружного блока без кондиционера останутся сразу две комнаты.

Внутренним блокам вне зависимости от их количества нужно устраивать периодическое санитарное обслуживание.

Плесень на ребрах испарителя и турбинах вентилятора вполовину снижает производительность прибора, способствует появлению неприятного запаха.

Этапы установки

Первым прокладывают электрический кабель. Работу проводят на этапе чернового ремонта, так как потребуется сделать место для кабеля в стене.
Далее устанавливают внешний блок по всем правилам монтажа, описанным в инструкции.
Мощным перфоратором делают отверстия в стене для соединения компрессора и внутреннего блока.
Обустраивают магистрали в стенах.
Соединяют внешнее устройство и внутренние блоки электрическими кабелями.
Проверяют систему на герметичность.
С помощью насоса удаляют остатки воздуха и заполняют систему хладогеном.
Присоединяют к электросети и подключают.

После проверки изолируют набор проводов между внешним и внутренним блоком.

После монтажа необходимо настроить пульт управления отдельно для каждого фена. Есть вариант, когда один из дистанционных пультов делают главным, остальные имеют второстепенный статус.

Провод заземления должен находиться подальше от источников воды, громоотвода. Недопустимо касание включенного компрессора мокрыми руками. Внутренние работы в компрессоре проводят только после его отключения.

Источник

Общая информация

Мультисплит система кондиционирования — это современная технологичная система охлаждения, нагрева и очистки воздуха, сконструированная на базе стандартной сплит-системы, но имеющая ряд отличительных особенностей.

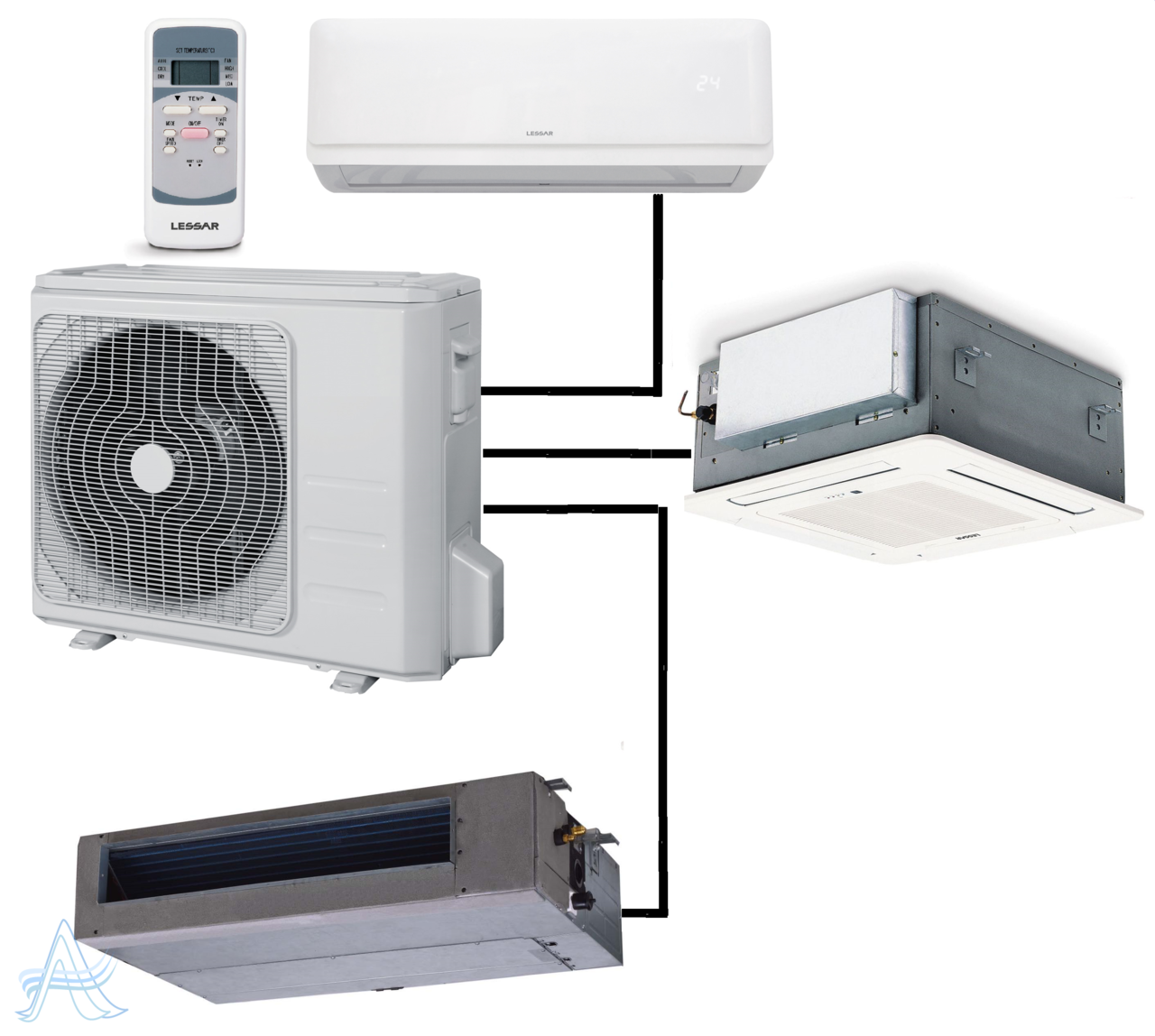

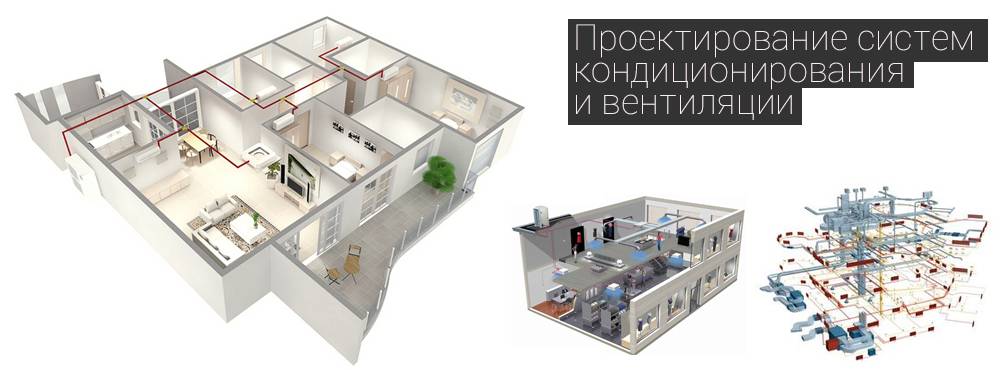

Прежде всего, мультисплит-система состоит из одного наружного блока (его также называют внешним блоком), к которому можно подключить сразу несколько внутренних блоков (от двух до восьми). А это значит, что такую систему можно установить сразу в нескольких комнатах. Это наиболее целесообразный вариант, если вы хотите смонтировать один кондиционер в две комнаты.

Мультисплит-системы стоят недешево, но они позволяют наиболее эффективно решить проблему установки кондиционеров сразу в нескольких комнатах. При правильном монтаже и регулярном техническом обслуживании такая система прослужит долгие годы без серьезных поломок.

При этом мощности наружного блока будет достаточно для полноценной работы всех внутренних блоков, и ваши электрические сети не будут испытывать перегрузок при каждом включении кондиционера.

Виды заправки

Заправить кондиционер можно 2 способами:

Самостоятельно
В сервис-центре

Процедура заправки оборудования достаточно проста. Поэтому при определенных знаниях и навыках можно ее провести самостоятельно. Предварительно следует обязательно рассчитать, какой объем заправки кондиционера необходим.

Для заправки в домашних условиях применяются основные методы:

Исходя из расчета массы. Самый легкий и простой способ пополнения уровня фреона. Требуемый объем закачивается специальным заправочным цилиндром.
Подсчет уровня давления. Уточняются характеристики прибора, заявленные в документах. Заправка по небольшим частям с контролем давления манометром. После совпадения показаний манометра и заявленных характеристик заправка завершается.
При помощи смотрового стекла. Некоторые модели кондиционеров оборудованы специальным окошком, через которое можно наблюдать за состоянием фреона. При появлении потока бурлящих пузырьков следует провести процедуру заправки. Процедура завершается после того, как поток пузырьков прекратится.

После проведения процедуры пополнения запасов хладагента любым из способов следует проверить прибор. Необходимо включить устройство и открыть его краны. Режим – охлаждение (минимальное). Следите за состоянием кранов. При наблюдении появления на кранах инея надо дозаправить устройство. Количество фреона недостаточно. Если же состояние кранов в норме – заправка произведена верно и в нужном объеме.

Многие фирмы, реализующие сплит-системы, предлагают также и их сервисное обслуживание. В этом случае не возникает вопросов, где заправить кондиционер. Приобретая оборудование, уточните, что входит в его сервисное обслуживание и через какой промежуток времени необходимо обращаться за помощью при заправке.

Есть также много частных организаций, базирующихся именно на обслуживании кондиционеров. Они производят ремонт, профилактику, прочистку, а также заправляют их хладагентом. В их распоряжении имеется станция для заправки кондиционеров, которая может быть как мобильной (специалисты привезут вам оборудование и произведут наполнение прибора фреоном) либо же быть установленной у них в офисе. В этом случае оговариваются методы работы и необходимость демонтажа оборудования для транспортировки.

Ближе к цифрам.

Важно знать!

Холодопроизводительность и электропотребление — разные вещи. Потребляемая мощность сплит-системы показывает, сколько энергии потребляет кондиционер из сети, а мощность охлаждения/нагрева — сколько система производит полезной работы. К примеру, у модели «семерки» — холодопроизводительность 2,0 кВт, но это не значит что кондиционер тянет у вас из розетки 2000 Вт, кондиционер тянет из розетки всего 700 Вт. Вы всегда найдёте эту информацию в каталоге или инструкции на модель. Также эта информация всегда отображается на шильдике модели.

Кондиционеры различаются по мощности, ведь есть помещения площадью 20м2, а есть и 120м2, и правильно понимать что для них нужны разные кондиционеры по мощности, потребление электроэнергии у которых будет так же разным. Благо все производители стандартизировали кондиционеры по типовым значениям мощности. Для наших помещений как правило применяются следующие по мощности модели:

Какие признаки указывают на то, что пришло время заправить или дозаправить кондиционер фреоном?

Сказать точно, с какой периодичностью должна выполняться частичная дозаправка или полная заправка фреоном кондиционера, нельзя. Регулировать и проверять давление хладагента в системе необходимо постоянно, при каждом плановом и неплановом техническом обслуживании кондиционеров. Если климатическая техника установлена правильно, в ходе ее эксплуатации соблюдаются все необходимые требования, данные заводом-изготовителем, то в полной заправке фреоном она не нуждается даже спустя 10 лет после использования. Достаточно будет один раз в 4 – 5 лет осуществлять частичную дозаправку хладагентом кондиционера для его стабильной и эффективной работы.

Если кондиционер установлен некачественно, тогда в полной заправке фреоном он может нуждаться уже после первого запуска. Очень часто бывает, что фреон сразу же испаряется в атмосферу. Если такая проблема возникла, кондиционер сразу же перестанет охлаждать или нагревать воздух, не будет запускаться. Частичная заправка фреоном климатической техники может потребоваться и в том случае, если трубопровод негерметичный.

Признаки, указывающие на необходимость полной или частичной заправки кондиционеров:

низкие показатели КПД,
трудный запуск климатической техники;
иней на фреонопроводе;
обледенение внутреннего блока и фреонопровода;
неэффективное охлаждение или нагрев воздуха;
посторонний шум, потрескивание во внутреннем блоке;
появление своеобразного запаха;
высокая температура воздуха, выходящего из наружного блока.

Если хотя бы один из перечисленных признаков обнаружен, возникла срочная необходимость в заправке кондиционера.

Виды фреона для заправки кондиционеров

Какой вид фреона используют для заправки кондиционеров?

Цена на заправку кондиционеров колеблется в пределах от 2 до 10 тысяч рублей. Чтобы точно узнать, сколько будет стоить заправить хладагентом конкретную модель климатического оборудования, свяжитесь с консультантами компаний, которые предоставляют данную услугу.

В каких случаях лучше выбрать мультисплит-систему?

Мультисплит-системы лучше подходят для небольших коттеджей, офисов или больших квартир, площадью до 140 м², однако есть случаи, когда такое оборудование устанавливают в двух- и трёхкомнатных квартирах.

Есть ограничения при монтаже внешнего блока

Мультисплит-систему выбирают, когда нужно охлаждать сразу несколько комнат, но при этом нельзя установить несколько внешних блоков на фасаде.

Например, если нужно установить сплит-систему в доме, управляющая компания которого разрешает установку наружных блоков кондиционеров только в специально отведённых для этого местах. УК новых ЖК разрешает монтаж только на технических балконах, на крыше или в штатных корзинах для кондиционера, а там на каждую квартиру отведено лишь одно место для внешнего блока.

Нужно сохранить эстетику фасада

Кроме того, мультисплит-системы выбирают, когда владельцы квартир или домов не хотят загромождать фасад здания несколькими внешними блоками: один блок меньше меняет облик здания, чем 2−3 блока. Чтобы не вносить изменения в фасад со стороны улицы, можно установить наружный блок со стороны двора или на задней части дома.

Уместность «двойной» сплит-системы

В частном секторе обычно нет проблем с установкой нескольких приборов для разных помещений. Но если владелец не желает портить фасад несколькими громоздкими коробами, тоже есть смысл рассмотреть мульти-сплит.

Многоэтажки бизнес-класса оборудованы централизованными системами, поэтому вопрос кондиционирования отдельно взятой квартиры снимается. В остальных случаях монтаж климатического оборудования должен соответствовать определенным правилам.

Габариты устанавливаемых подвесных блоков, например, канальных или кассетных системы, ограничены высотой потолков. Установлена квота и на общее энергопотребление в квартире, которое регулирует мощность подводимого электричества. Но больше всего правил касается внешних блоков.

В Европе внешние блоки давно монтируются на крышах или выводятся на внутреннюю сторону двора, что сохраняет эстетичность фасадов

На фасаде и с внешней стороны некоторых зданий монтаж климатического оборудования запрещен законом или индивидуальными эксплуатационными правилами. Но жильцам предложены выделенные места для таких целей на балконе, крыше, техническом этаже, в специальных нишах.

На небольших площадках квадратных метров недостаточно. Одной квартире обычно выделяют всего одно место размером около 60 см на 1,5 м. Самым целесообразным решением в этом случае станет установка упрощенной системы мульти-сплит.

Инструменты для монтажа мультисплит-системы

Для монтажа мультисплит системы кондиционирования требуется следующий набор инструментов:

перфораторы, болгарка, шуруповерт, дрель с алмазными коронками, штроборез для проведения работ со стенами и железной арматурой;
труборез, риммер для обтачки внутренних срезов, швабровка, вальцовка для работы с трубами.

Электронный течеискатель

Специфическое оборудование для заправки и поиска протечек после заправки фреона:

течеискатель;
заправочный цилиндр;
вакуумный насос для удаления паров и воздуха из трубы.

Расходные материалы:

медные трубы для магистральной системы и материал для термоизоляции;
электрический кабель и защитная гофра для него;
охлаждающая жидкость;
кронштейны и гайки из латуни;
силикон, монтажная пена.

Подключать сплитсистему самостоятельно рекомендуется хотя бы после одного удачного монтажа или демонтажа климатического оборудования или просмотра детального видео по данной теме.

Мультисплит системы кондиционирования: расчет, виды, заправка

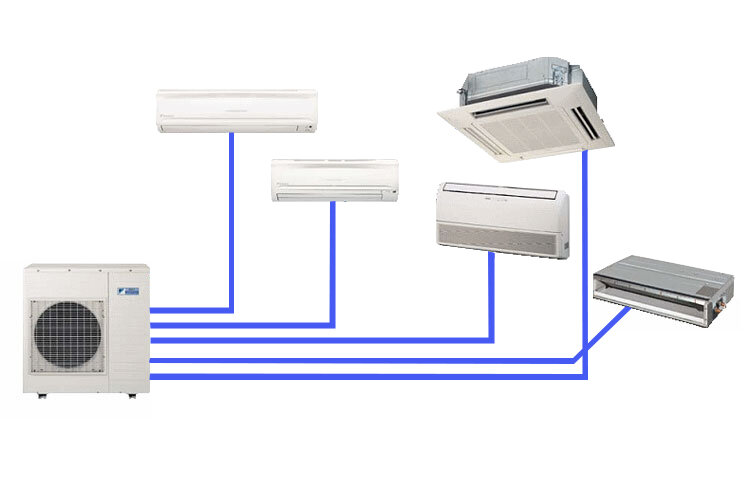

К одному наружному блоку кондиционера мульти сплит системы подсоединяется несколько внутренних. Это и есть главное отличие мультисплитов от обычных сплит-систем. Мультисплиты выбирают в тех случаях, когда по каким-либо причинам невозможно установить несколько обычных сплитов. Удобны они для обслуживания многокомнатной квартиры. Приобретя мульти сплит кондиционер, сэкономить на покупке не получится. Так как наружный блок МСС содержит дорогое и очень сложное оборудование. Прибавляем также стоимость магистралей и монтажа. И получаем, что затрат больше.

Виды мультисплит кондиционеров

Существует два вида кондиционеров с мультисплит системами:

фиксированные;
наборные.

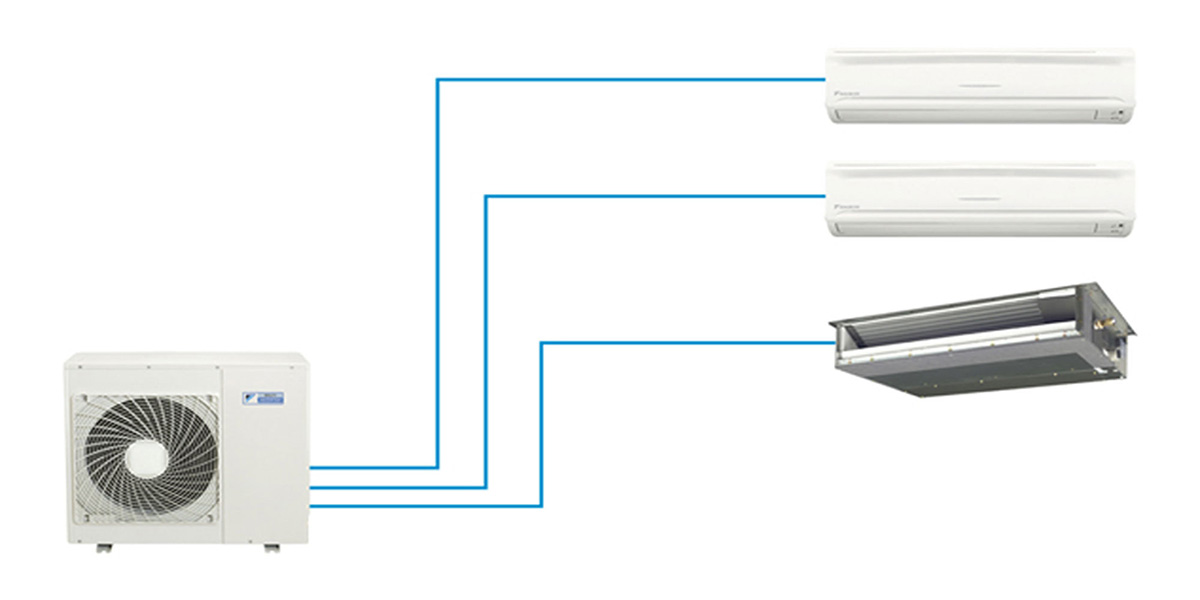

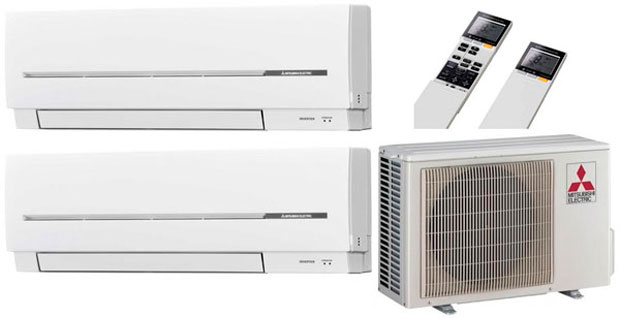

Фиксированная система выпускается с завода в финальной комплектации. Она уже содержит один наружный и несколько внутренних модулей. Количество портов подключения на наружном модуле соответствует числу внутренних. Их тип и мощность определен производителем. Внешний модуль мультисплит кондиционера может оснащаться 1 или 2 компрессорами. Если компрессора 2, то внутренние модули можно включать в разных режимах. Так как контуры у компрессоров разные. Подобное качество есть исключительно у мультисплитов фиксированного типа.

При единственном компрессоре все внутренние блоки будут работать в одинаковом режиме. К каждому внутреннему модулю кондиционера мульти системы дается свой пульт ДУ, который подходит ко всем блокам.

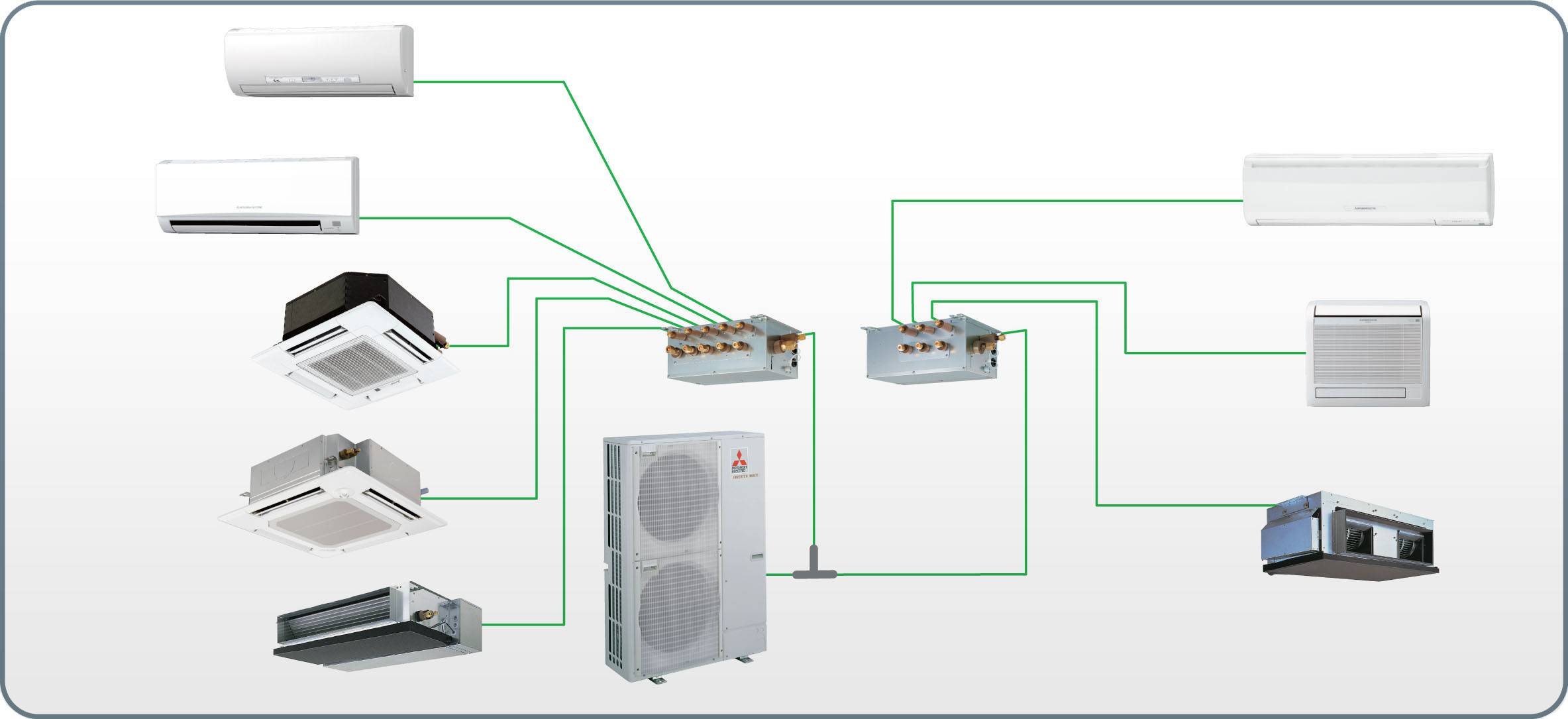

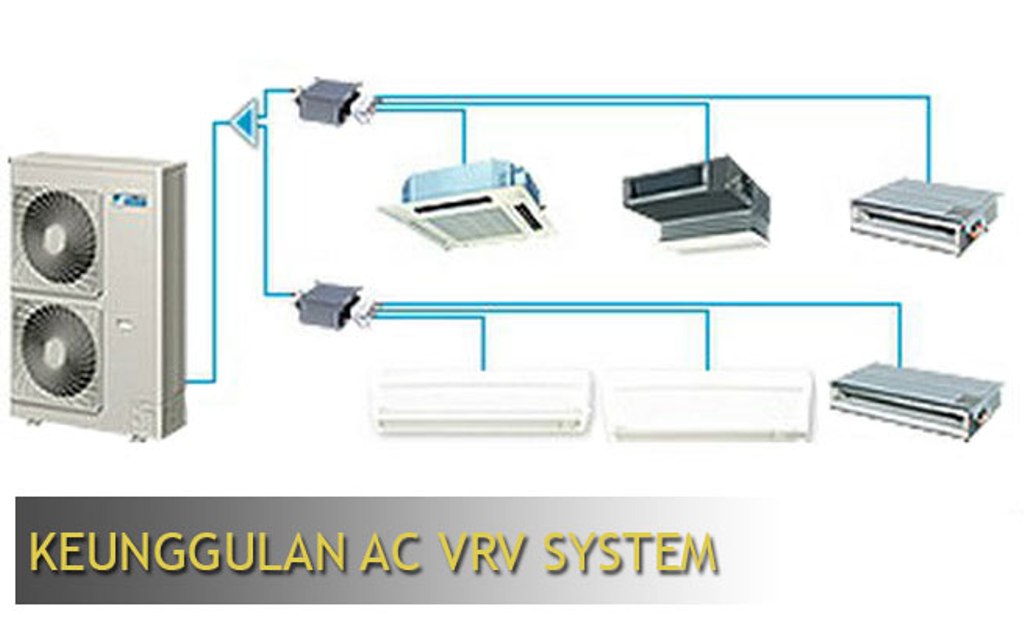

Наборные системы комплектуются из одного наружного блока и множества (до 16) внутренних. Соединяются они системой разветвителей. Здесь возможно до 3 компрессоров в одном наружном блоке, но холодильный контур лишь один. Поэтому все внутренние модули одновременно «холодят», «греют» или «осушают». К наружному модулю можно подключить сколько угодно внутренних, но сумма производительности должна соответствовать производительности внешнего блока.

Типы внутренних модулей выбираются по желанию заказчика: кассетные, настенные, канальные, напольно-потолочные либо колонные в любой комбинации. К каждому прилагается собственный пульт ДУ.

Преимущества и недостатки мультисплитов

Главный плюс кондиционеров с мультисплит системами – единственный наружный модуль.

Минусы:

все внутренние модули работают в одном режиме;
дорогая система;
если сломался наружный блок, все помещения остаются без кондиционирования;
требуется очень точный расчет системы, справиться с которым может только профессиональный проектировщик, огрехи в подборе разветвителей потока приведут к неравномерной подаче хладагента на разные внутренние блоки;
необходим грамотный монтаж.

История возникновения

Стремление получить в своем доме прохладный свежий воздух толкнуло человека к созданию кондиционера. Но появлению этого прибора предшествовала долгая история попыток создания универсального устройства за контролем состояния окружающей среды.

Человечество заметило, что прохладный и свежий воздух всегда появляется возле воды. Так появились первые предпосылки к изобретению. Ученые древней Персии изобрели вентиляционные шахты, на дне которых лежал материал, вбирающий в себя влагу, испарения воздуха, грунтовые воды. Увлаженный таким образом воздух попадал в дома.

Европа 19 века славилась попытками увлажнения воздуха при помощи ледяных установок. Так, английский ученый У.Уайтли соединил полость со льдом и вентилятор. Воздух проходил сквозь лед и, тем самым, охлаждался.

Расчет потребляемой мощности и затрат на электроэнергию

Значение потребляемой кондиционером мощности позволяет определить, можно ли его подключать к обычной розетке или же нужно тянуть отдельный кабель к электрощиту. В современных домах электропроводка и розетки рассчитаны на ток до 16А, но если дом старый, то максимальный ток не должен превышать 10А. Для безопасной работы потребляемый сплит-системой ток должен быть на 30% меньше максимально допустимого, то есть в розетку можно включать оборудование, рабочий ток которого не превышает 7–11А, что соответствует потребляемой мощности 1,5–2,4 кВт (заметим, что при таком энергопотреблении мощность охлаждения кондиционера будет лежать в диапазоне 4,5–9 кВт).
Необходимо учитывать, что в квартирах к одному кабелю подключается несколько розеток, поэтому для расчета фактической нагрузки нужно суммировать мощности всех электроприборов, подключенных к розеткам одной линии.

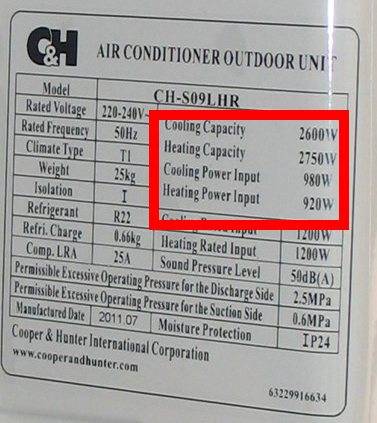

Точное значение потребляемой кондиционером мощности и его рабочий ток указывается в каталоге. Поскольку мы не знаем, какая модель будет выбрана, то рассчитываем эти параметры исходя из среднего значения коэффициента .

Зная потребляемую мощность, мы можем оценить расходы на электроэнергию. Для этого нужно задать среднее время работы кондиционера в сутки при опредленной мощности, например, 2 часа при 100%, 3 часа при 75%, 5 часов при 50% и 4 часа при 25% (такой режим работы характерен для жаркой погоды). После этого можно определить среднее потребление энергии в сутки и, умножив его на количество дней в месяце и стоимость кВт·ч, получить стоимость потребляемой за месяц электроэнергии. Среднесуточное энергопотребление кондиционера зависит от устанавливаемой пользователем температуры воздуха, характера погоды и других трудно учитываемых факторов, поэтому наш расчет не претендует на высокую точность.

После выбора определенной модели сплит-системы вы сможете уточнить предполагаемый расход электроэнергии (о том, как это сделать рассказывается в разделе ).

Типы кондиционеров

Функции и характеристики

Особые расчетные условия

Существует ряд факторов, дополнительно влияющих на микроклимат и, соответственно, на требуемую мощность охлаждения. Чтобы впоследствии не попасть в ситуацию, когда установленный агрегат работает не выключаясь круглые сутки, нужно учесть такие условия:

Комната расположена на последнем этаже здания.
Нестандартные окна с большой площадью остекления или часть светопрозрачной кровли.
В помещении постоянно находится большое число людей (офис).
Частое проветривание или высокая инфильтрация наружного воздуха внутрь здания.
Большое количество бытовой или оргтехники.

В этом случае рекомендуется расчетную холодопроизводительность кондиционера увеличить, применив коэффициент от 1.2 до 1.5.

Комплектация и виды мультисплит-систем

Внутренние блоки мультисплит-системы могут быть напольными, потолочными, настенными

Промышленность выпускает два вида мультисплитов:

с одним компрессором;
с несколькими компрессорами.

Отличие в том, что внутренние блоки в монокомпрессорном кондиционере работают в одном режиме – либо обогрев, либо охлаждение. Многокомпрессорные модели способны одновременно обогревать одну комнату и охлаждать другую.

Есть возможность купить стандартную комплектацию внутренних фенов и внешнего блока. Но чаще всего покупателям предлагают подобрать внутренние блоки отдельно, исходя из площади помещений, а потом вычислить мощность компрессора.

Подключение мультисплит-системы возможно:

с одинаковым набором внутренних фенов – фиксированная система, при которой к компрессору подключается от 2 до 4 устройств;

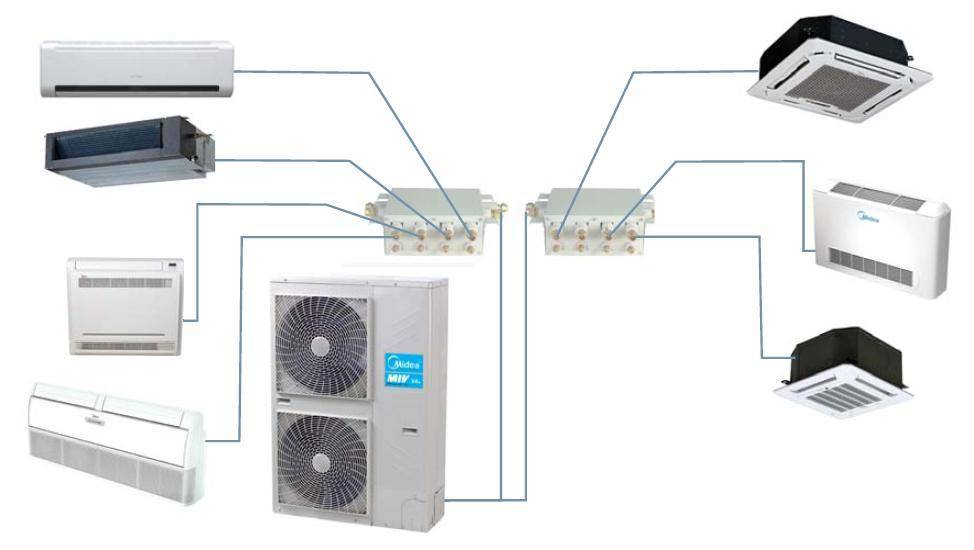

наборным методом, подключая одновременно до 16 устройств при помощи разветвления трубных магистралей.

Единственным условием корректной работы является мощность внешнего блока. Наборный метод дает возможность устанавливать различные виды внутренних кондиционеров – напольные, настенные, потолочные, кассетные, объединяя их в одну систему охлаждения.

остановка всех внутренних устройств при поломке внешнего оборудования;
проблемная установка, если помещения готовы к эксплуатации и ремонтные работы окончены;
увеличение стоимости за счет дополнительных расходных материалов.

Как подобрать кондиционер по мощности

Выбрать подходящую для дома климатическую систему – трудоемкий процесс.

При этом следует брать во внимание следующие параметры:

Площадь комнаты.
Уровень мощности прибора.
Силу имеющейся электропроводки.
Систему вентилирования помещения.

Тем не менее, при внимательном рассмотрении всех этих параметров можно найти «золотую середину», подобрав необходимую для дома технику.

Для комнаты

При расчете холодопроизводительности кондиционера в комнате необходимо ориентироваться на уровень мощности прибора. Чем она приемлемее, тем будет быстрее производиться охлаждение, а значит, в квартире будет оптимальным климат.

Уровень производительности устройства в комнате зависит от следующих параметров:

Размеры и количество окон

Через стекло оконных проемов внутрь проникают лучи солнца, нагревающие воздух внутри комнаты. Поэтому производя подбор соответствующей сплит-системы необходимо учитывать оконную площадь, выходящую на солнечные стороны.

Показатель площади

Согласно принятым нормам каждые 10м2 объема комнаты требуют затрат мощности кондиционера в 1 кВт

Если данный параметр не брать во внимание, в помещении будет недостаточный либо избыточный уровень холодопроизводительности. В результате в комнате даже при работе климатического прибора будет жарко либо холодно!

Число жителей

Важно вести учет постоянного количества человек, находящихся в комнате. В течение суток человеческому телу свойственно выделение до 100 Вт тепла, если он находится в состоянии покой

При физической активности этот параметр удваивается! Так, для комнат, где постоянно находится не менее 2-х человек, нужна система с холодопроизводительностью не менее 200 Вт мощности

Уровень потолка

Расчет мощности кондиционера для квартиры следует производить с учетом высоты потолков. При их размещении на уровне более 3-х м. необходима климатическая система с некоторым запасом холодопроизводительности.

Подбирать сплит-систему для комнаты следует и при учете:

внешнего вида агрегата;
функциональности;
сроков эксплуатации.

Выбирать климатическую систему для комнаты желательно с учетом этажности квартиры. При ее размещении на последних этажах, температура внутри всегда будет выше из-за близкого расположения крыши.

Вам будет интересно: Ошибки в кондиционерах разных моделей

Другой площади помещения

Грамотно подобрать климатическую систему для любой площади помещения можно с помощью онлайн-калькулятора, имеющегося на многих сайтах в виртуальном пространстве.

Работать с ним очень просто:

Рассчитываем площадь необходимого пространства.
Узнаем высоту потолков с количеством оконных проемов
Забиваем данные параметры в определенные поля на экране.
Нажимает на окошко «рассчитать».
Получаем готовый результат для отдельного строения.

Еще есть специальные таблицы, помогающие правильно подобрать описанную технику для каждого конкретного случая. Внимательно вчитываясь в их значения, можно грамотно выбрать требуемый показатель мощности для любого помещения. При грамотном выборе сплит-системы можно без переплат за электроэнергию обеспечивать наиболее благоприятную температуру для всей семьи.
