Особенности устройства надземного газопровода

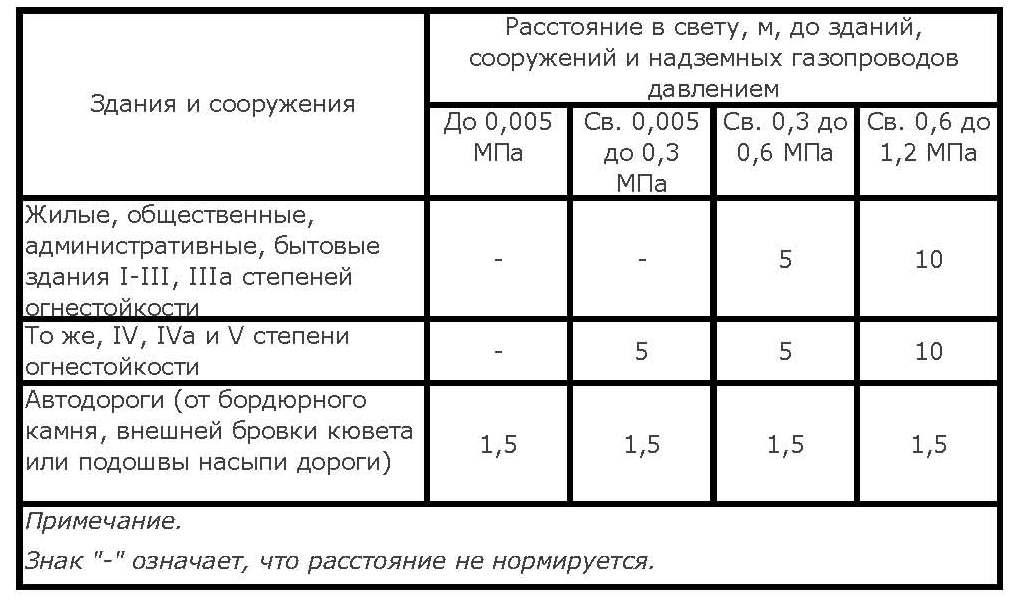

Расстояние от газопровода до построек

Нормативы касаются не только забора и жилого фонда, но и других построек на участке.

Дистанция в 2 метра также необходима от газопровода до других построек на участке, в том числе и жилого дома. Это при низком давлении подачи газа. Если же давление выше 0,05 Мпа, то требуется располагать дом и другие постройки на расстоянии 5 метров от трубы.

Дистанция в 2 метра также необходима от газопровода до других построек на участке, в том числе и жилого дома

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Перед покупкой участка следует внимательно изучить документацию, чтобы не было неожиданных сюрпризов по несоответствию проложенных коммуникаций требуемым нормам

При возведении строений важно учитывать санитарные и технические нормы, чтобы избежать затопления, разрушения построек, прямого возгорания и других неприятностей.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Разновидности газопроводов

Газопроводные коммуникации классифицируются в зависимости от давления и расположения.

По уровню давления могут быть:

Давление газа в трубе

• низкого давления (до 5 кПа);
• среднего давления (до 0,3 Мпа);
• высокого давления (до 1,2 Мпа).

Газопроводные коммуникации со средним и высоким показателем давления предназначаются для подачи газа к предприятиям промышленного производства и газораспределительным станциям, поэтому целесообразно строить их как ресурс для крупного производства.

Газопровод низкого давления используется для подачи газа непосредственно в жилища, таким образом, строить его необходимо для населенных пунктов, жилых и общественных объектов.

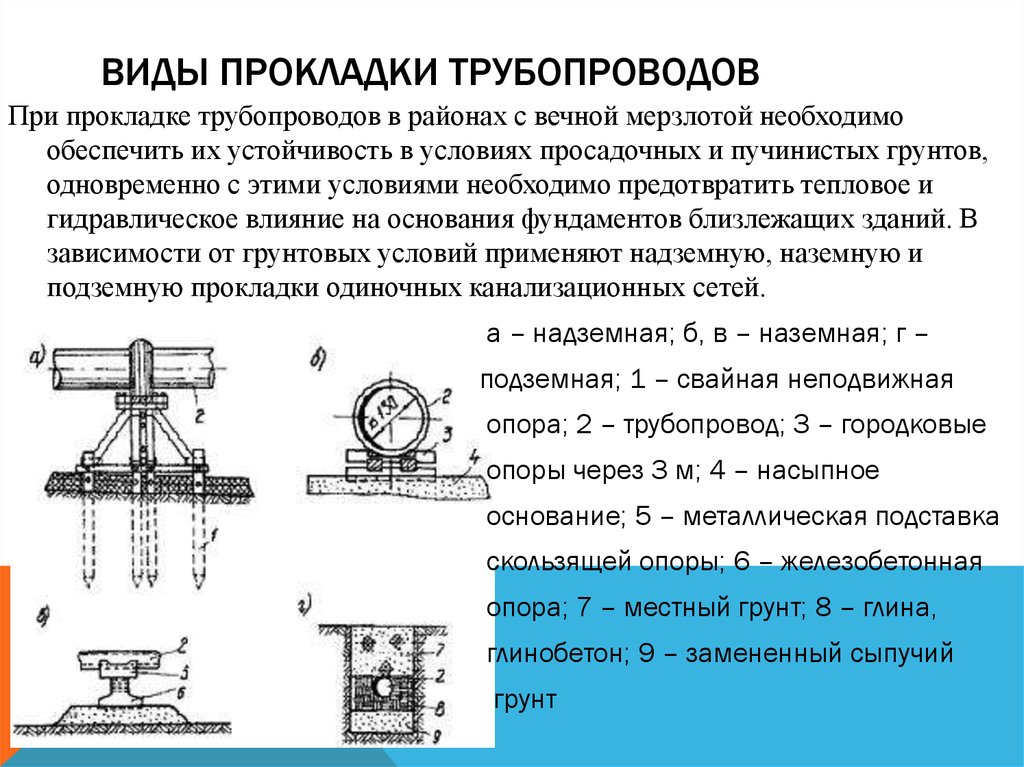

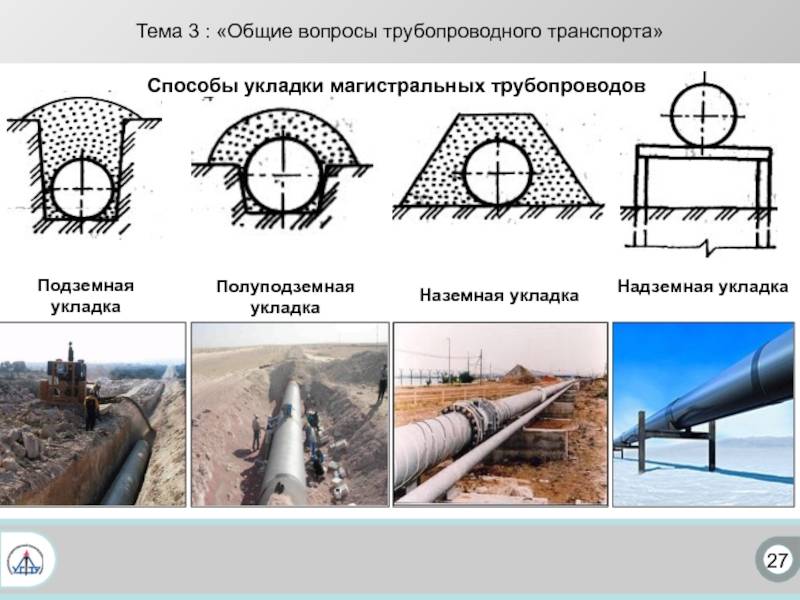

По расположению могут быть следующего вида:

• подземным;
• наземным;
• наружным;
• внутренним.

Монтаж каждого вида имеет свои особенности и нюансы. Выбор способа прокладки газопровода зависит от многих показателей, например, характерных свойств грунта, климатических условий.

Газопроводные коммуникации делятся на:

• магистральные газопроводы;
• газопроводы распределительных сетей.

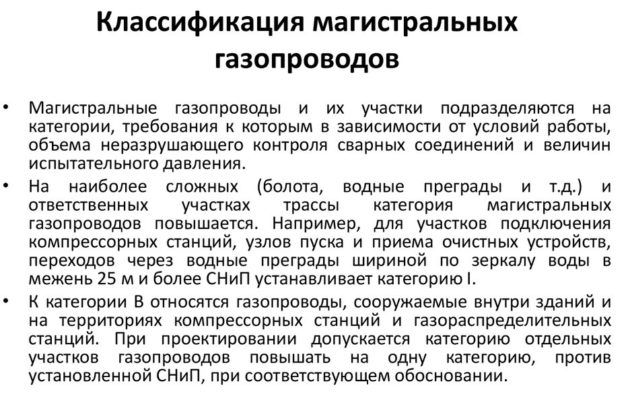

Магистральные газопроводы. Предназначаются для доставки газа на большие расстояния. На определенных расстояниях должны быть установлены газокомпрессорные станции, которые предназначены для поддержания давления.

Газопроводы распределительных сетей предназначены для подачи газа от газораспределительных станций к потребителям.

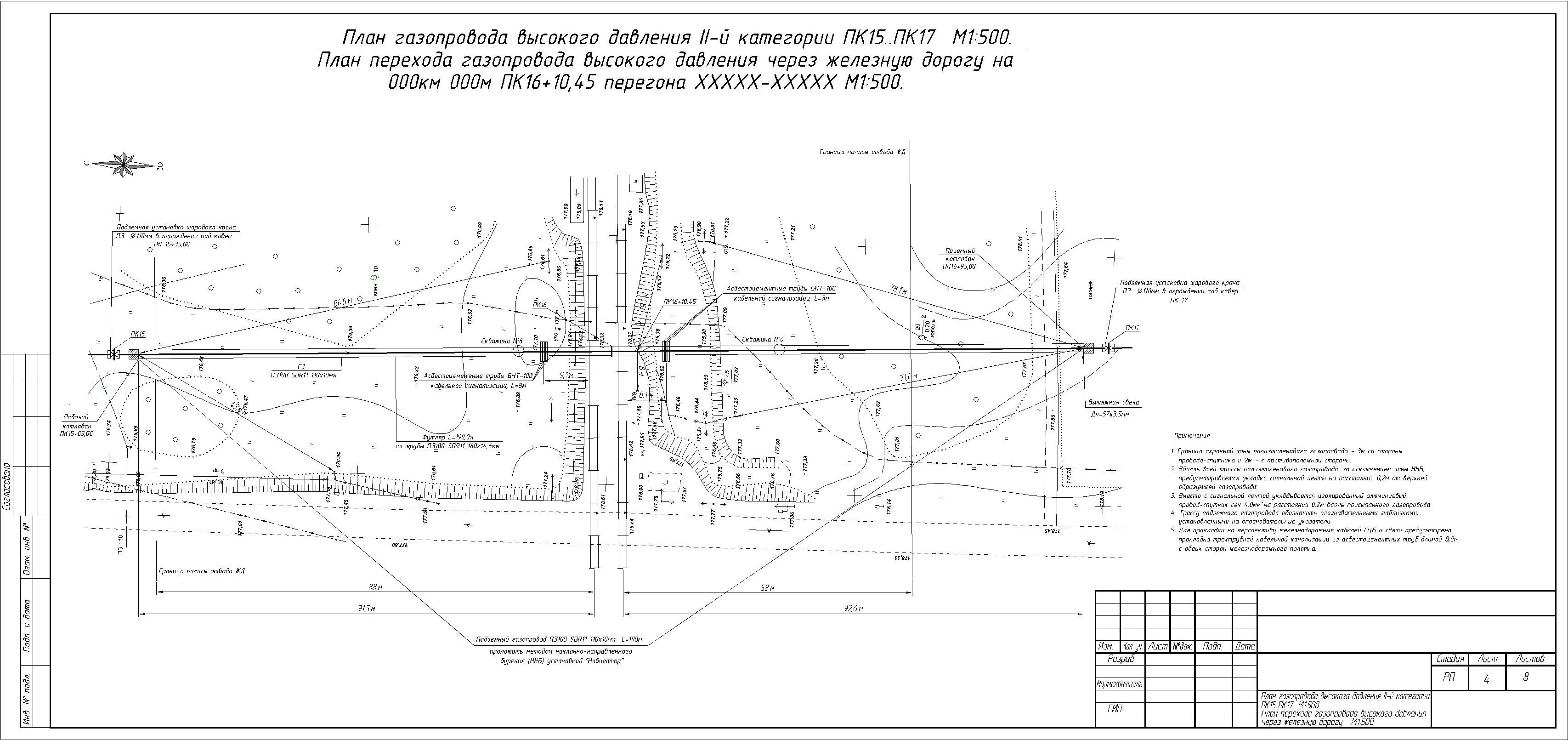

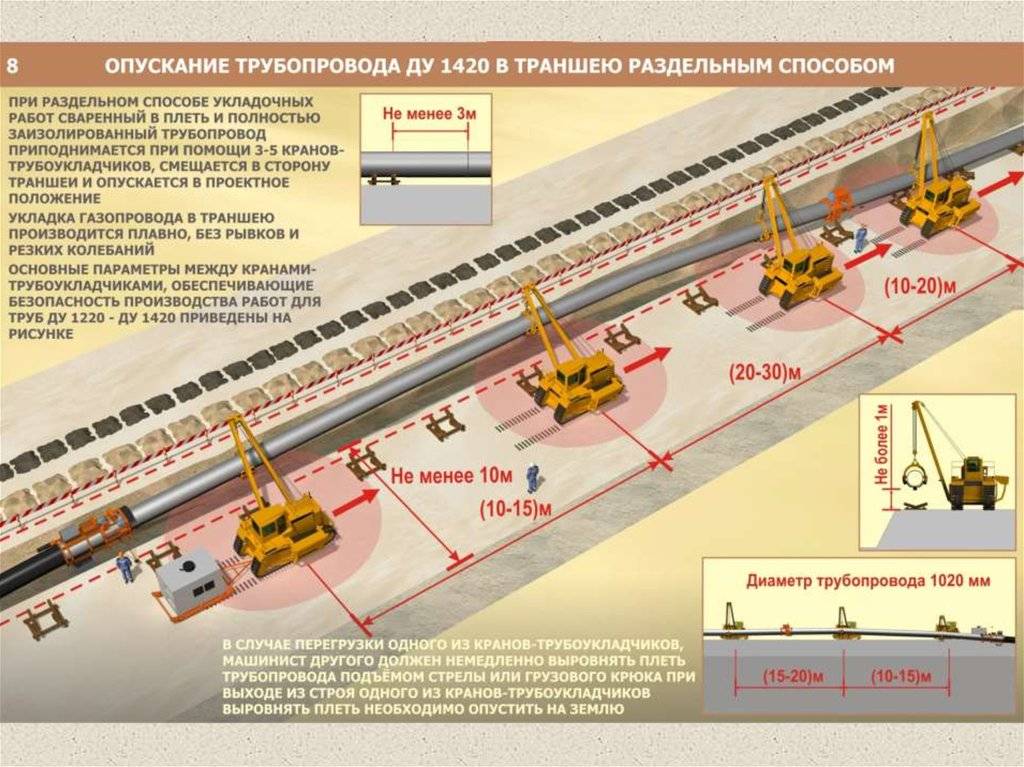

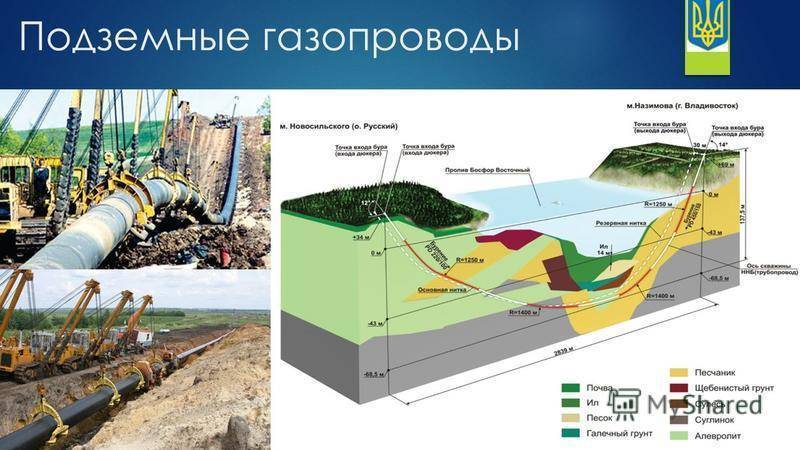

Прокладка подземных газопроводов

Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

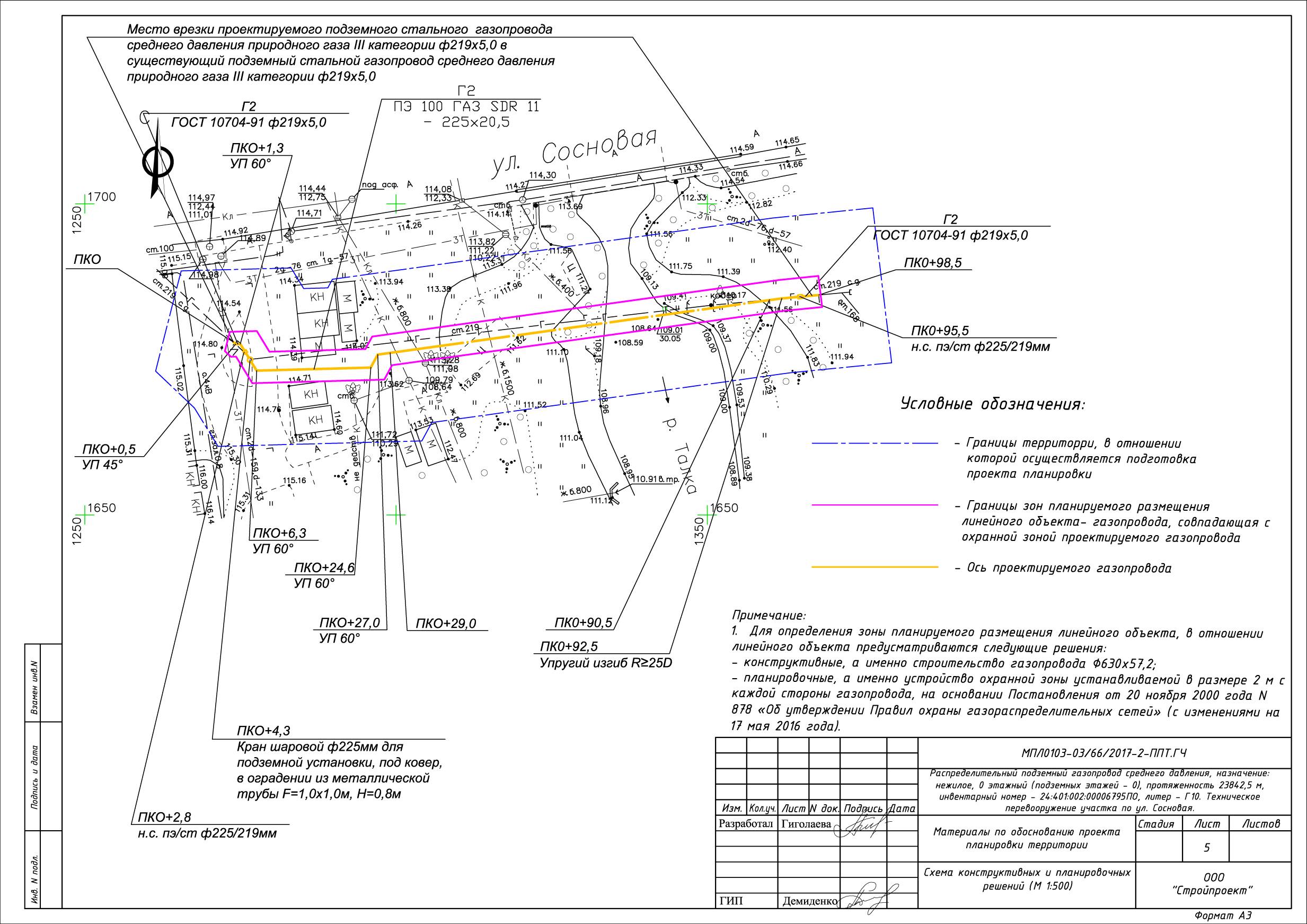

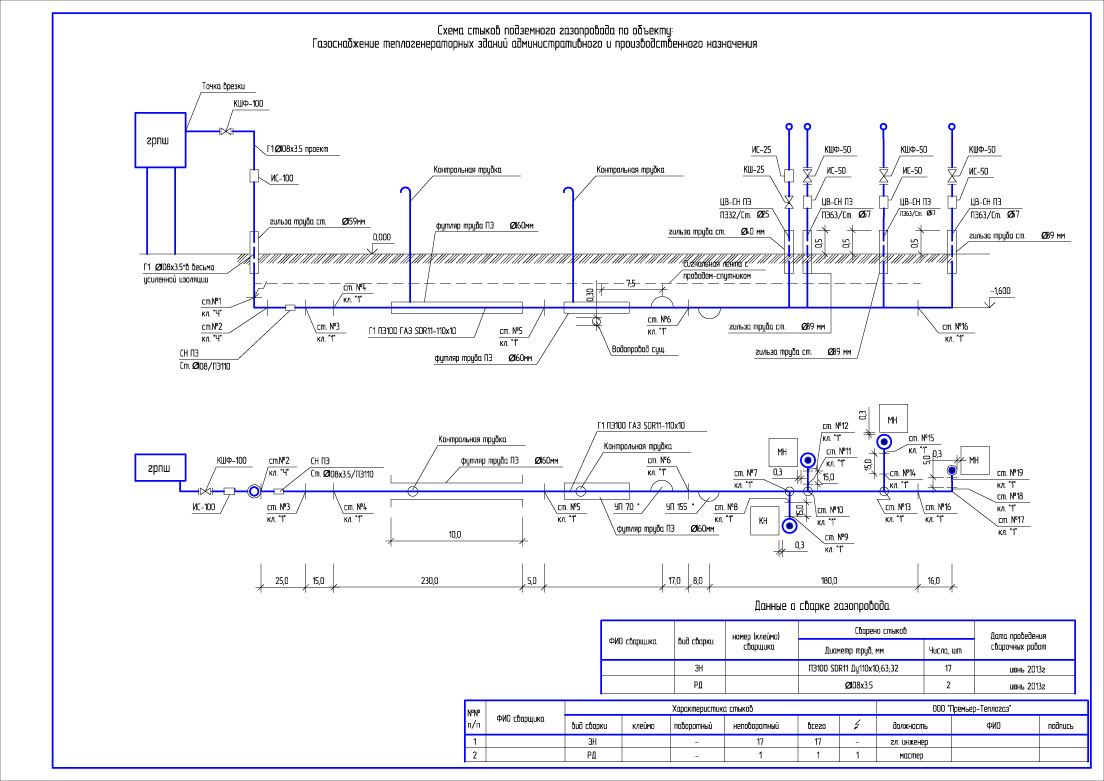

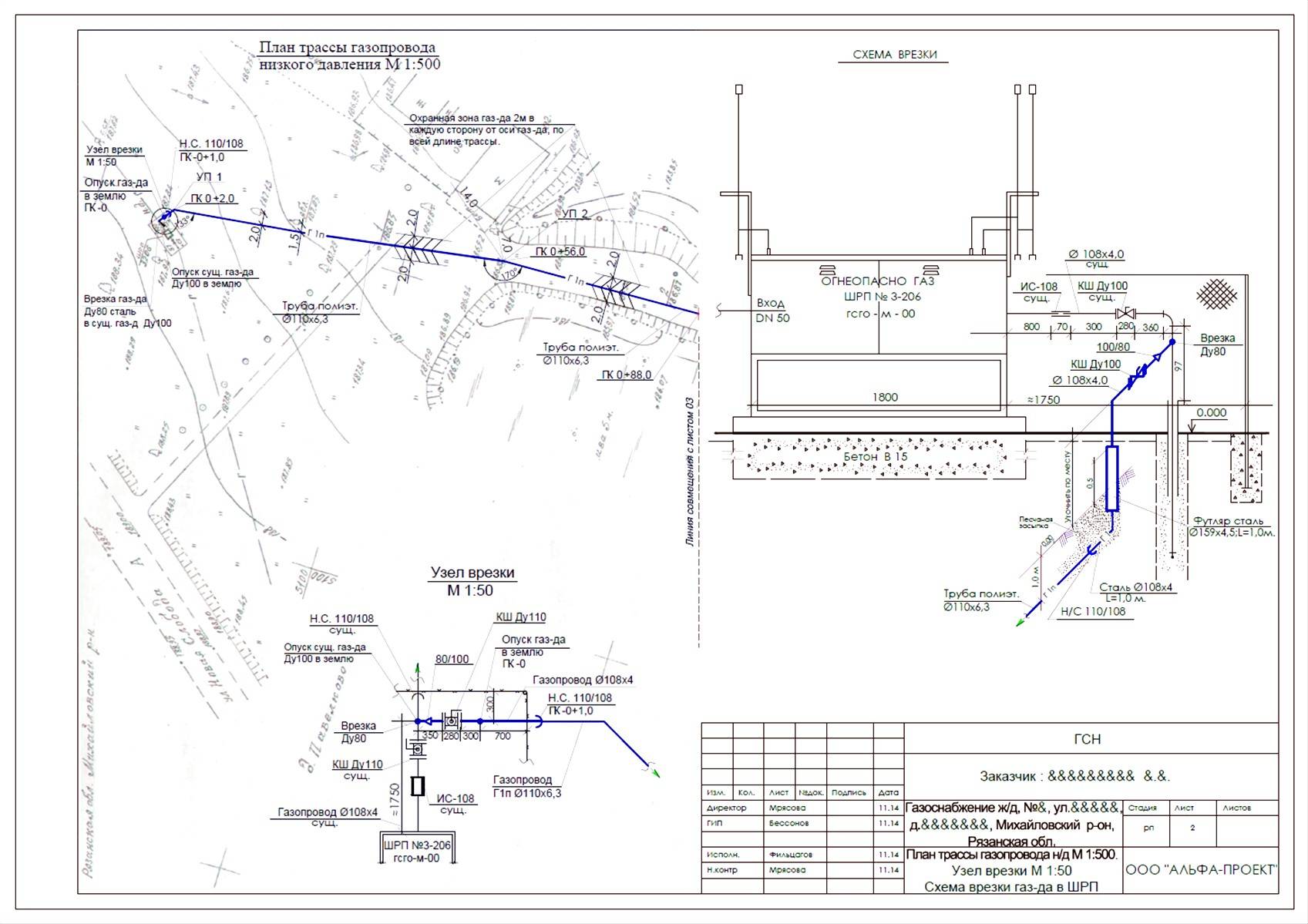

Схема укладки подземного газопровода

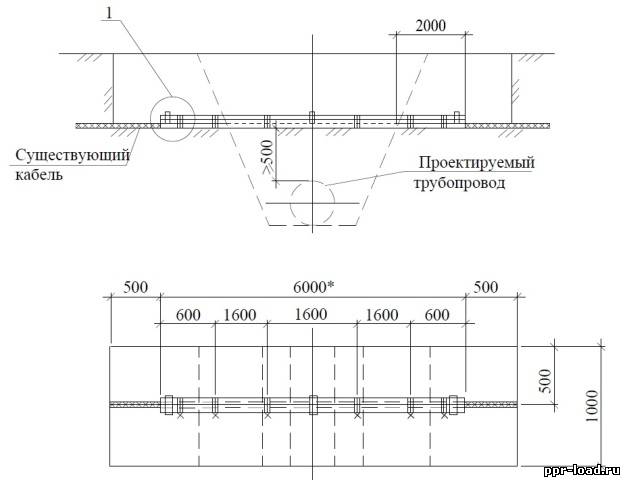

• промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;

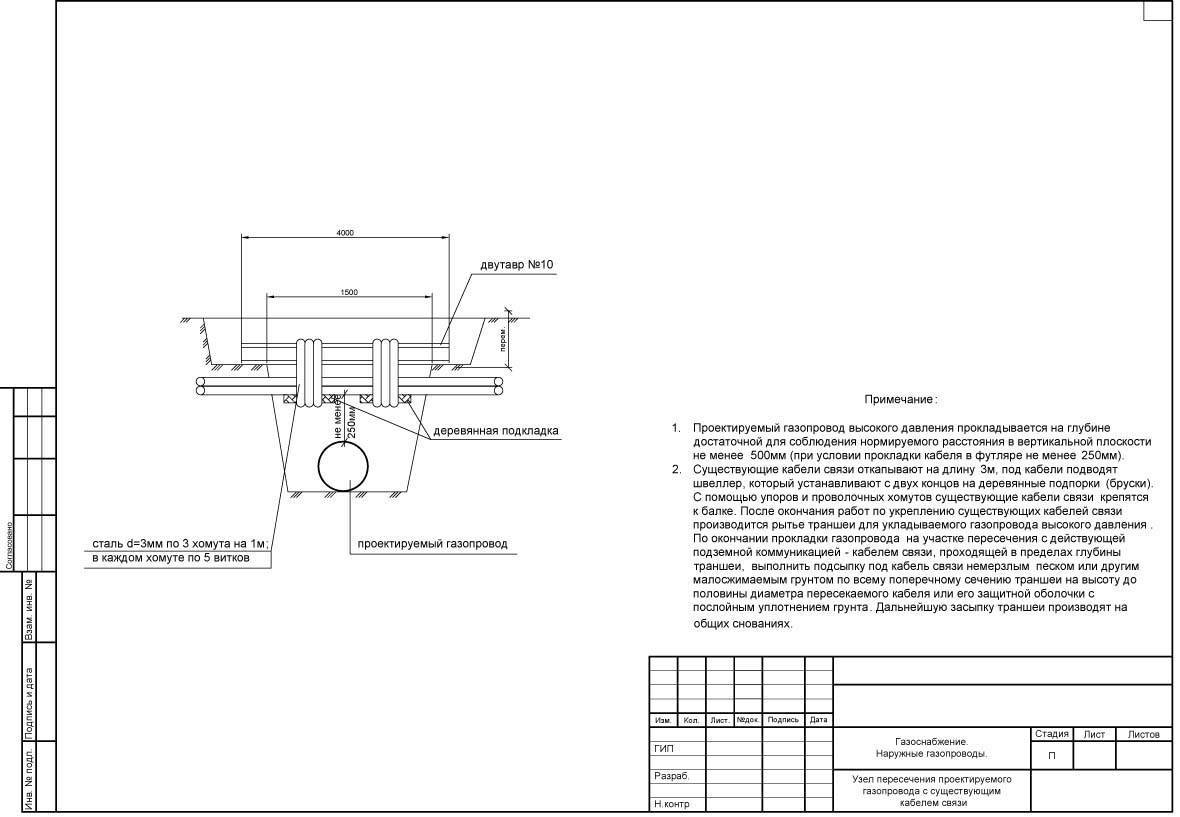

• на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
• газовая магистраль размещается выше других инженерных сетей;

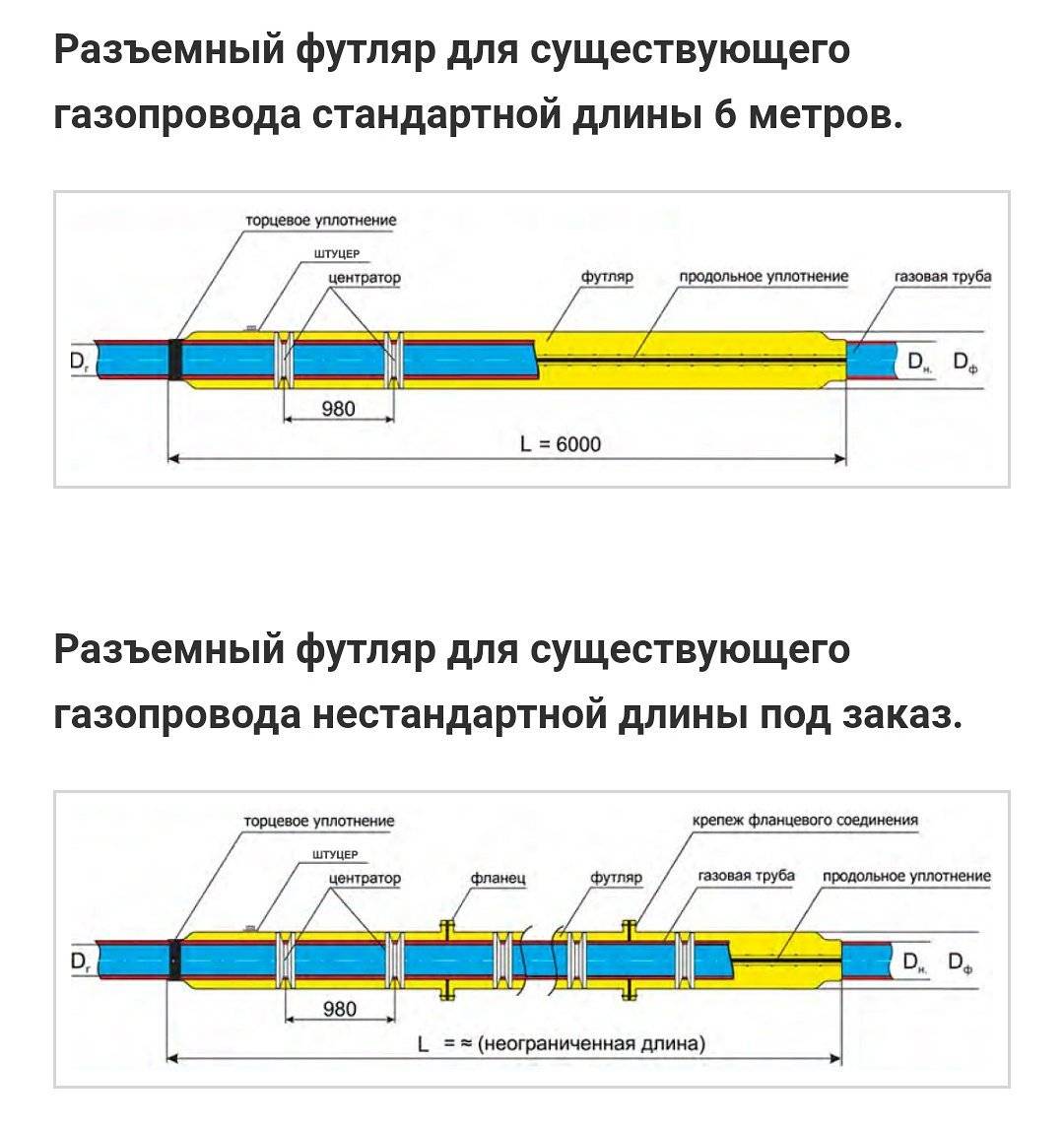

• футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
• с помощью гидроизоляционных материалов обрабатываются концы футляров.

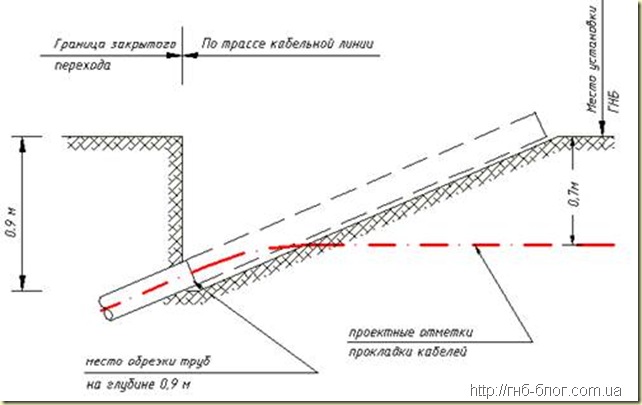

Виды бестраншейной прокладки труб

Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:

• яуменьшает финансовые затраты на устройство газопровода;
• снижает время проведения монтажа.

Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.

Нормы для размещения газопровода

Подведение газа к жилым домам осуществляется двумя способами: подземным и наземным или открытым. Более надежным считается подземный метод.

Подземный вариант

Прокладка подземного газопровода требует больше затрат и усилий. Однако трубы, находящиеся под землей, будут защищены, на них меньше влияют внешние факторы, поэтому и прослужат они дольше, чем наземные коммуникации.

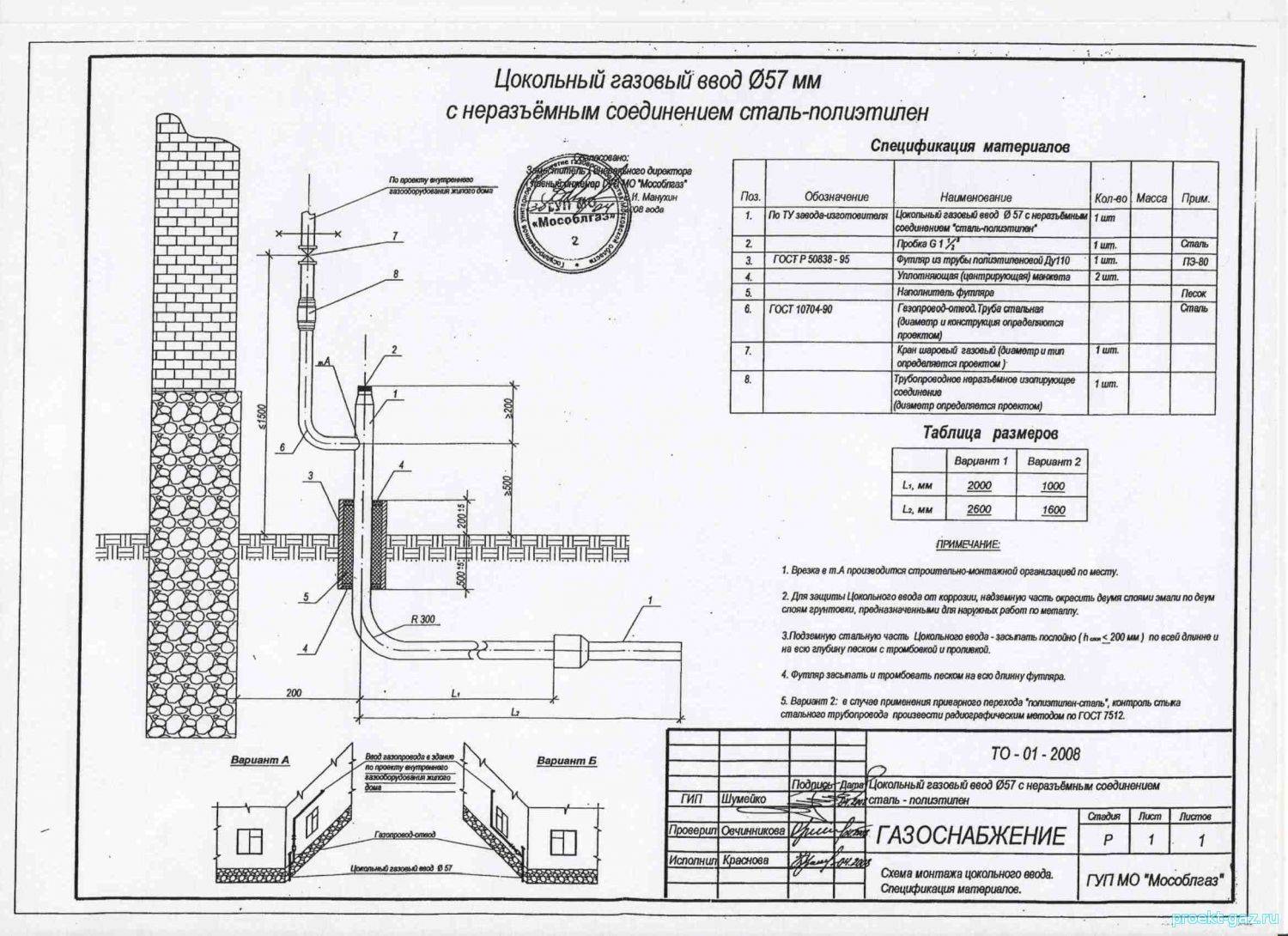

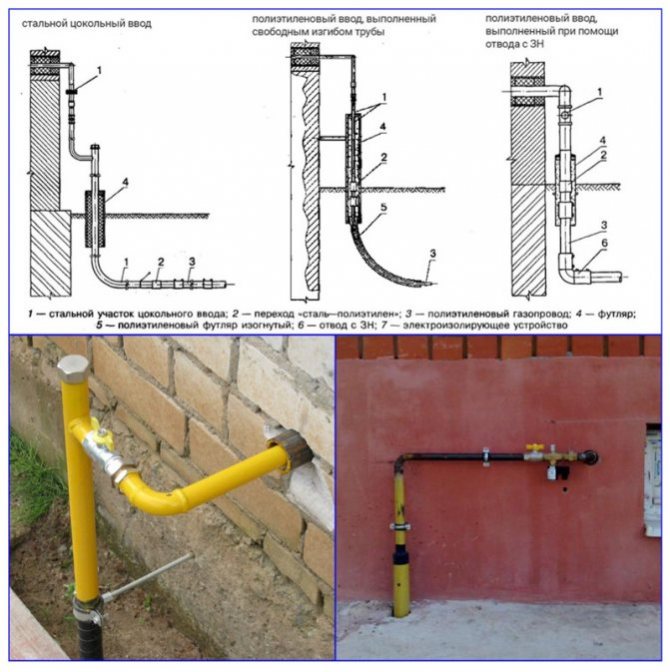

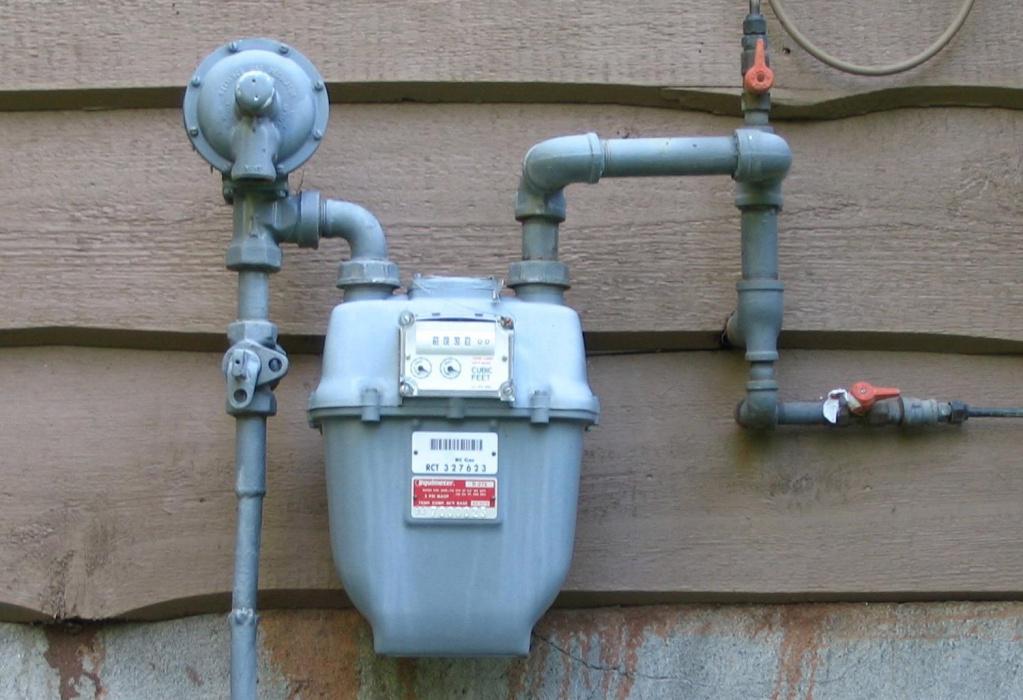

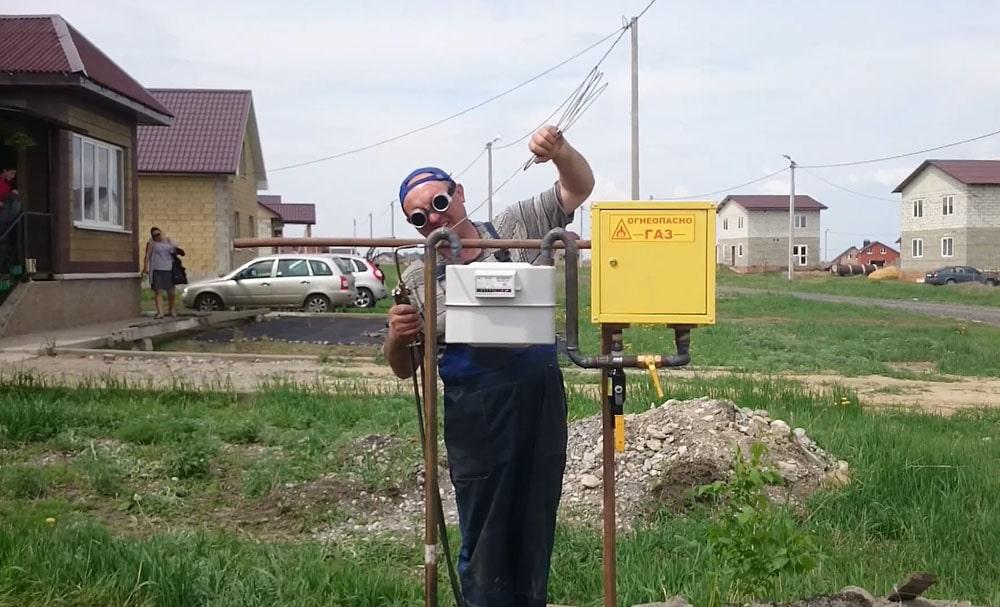

Подключение газа к частному дому

Строительство забора следует начинать на расстоянии 2 м от подземного газопровода. Причем двухметровая дистанция должна быть с обеих сторон от трубы.

Для сравнения. Водопроводные трубы должны находиться на расстоянии 3-х метров от фундамента забора.

По другим постройкам на участке есть строгие ограничения. Учитывается диаметр трубы, который бывает 300 мм и выше 300 мм. В зависимости от давления и объема подаваемого газа:

• при давлении менее 0,05 МПа расстояние от жилого дома должно быть 2 м;
• если давление достигает от 0,5 до 3 МПа, то следует возводить строение на расстоянии 5 м;
• при давлении более 3-х МПа дома располагают не менее, чем на 9 м от газопровода.

Для справки. Низкое давление до 0,05 Мпа поддерживается в трубах для подачи в жилые и общественные помещения. Среднее давление до 3 МПа необходимо для котельных. Высокое давление от 3 МПа и выше требуется для промышленных объектов.

Все зависит от давления в газопроводе

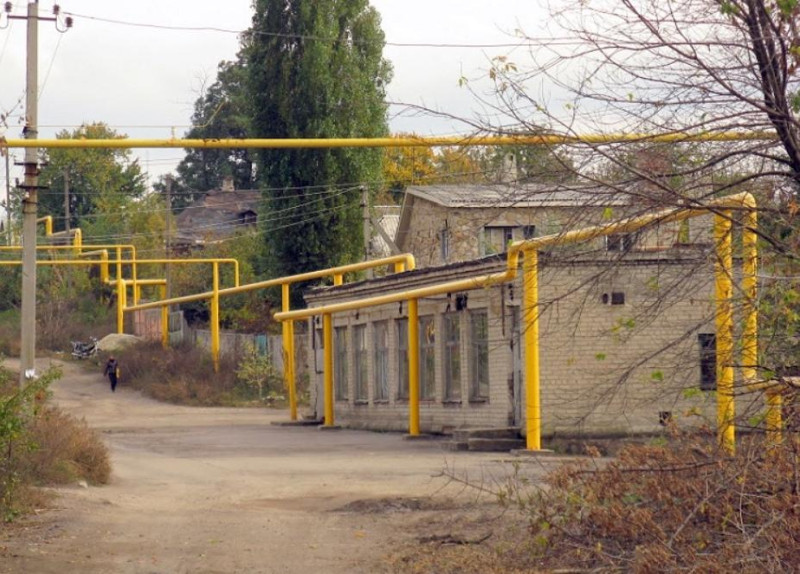

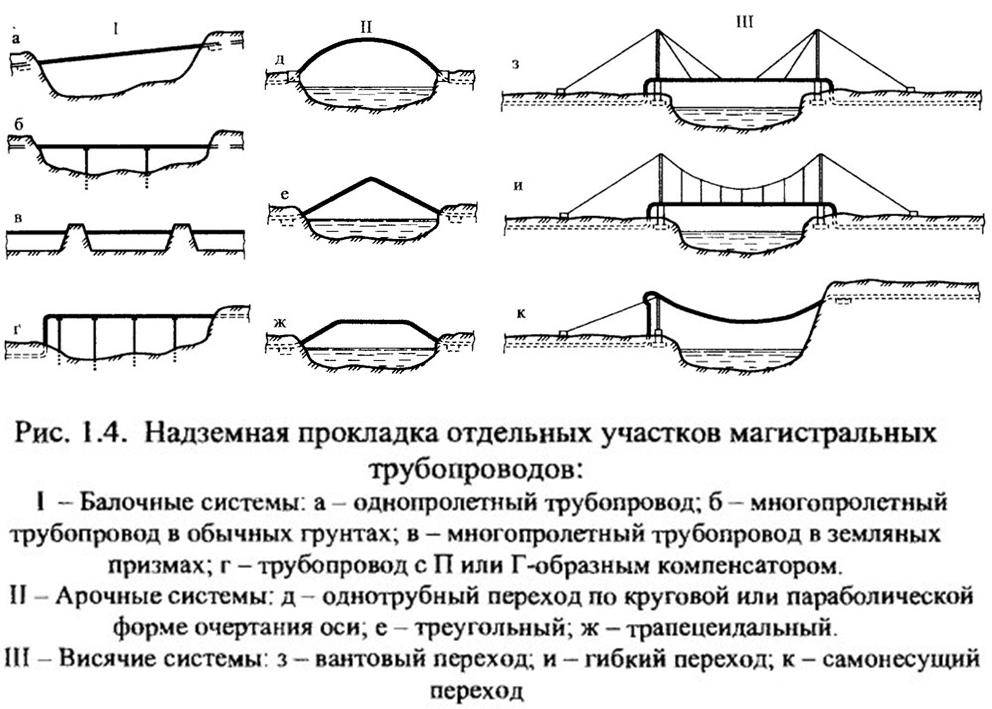

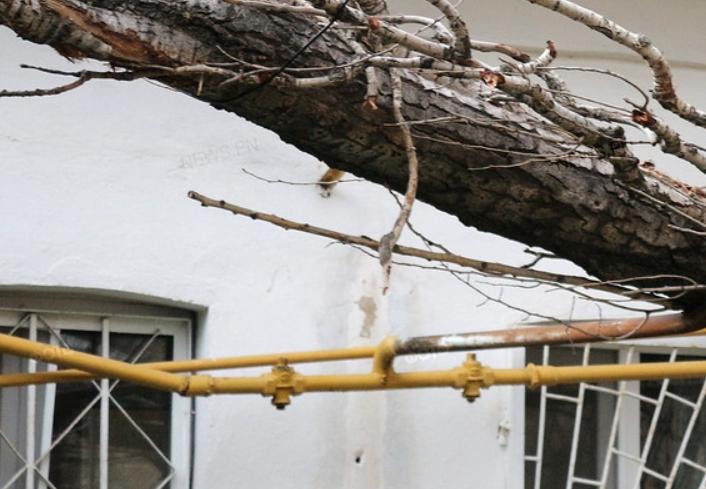

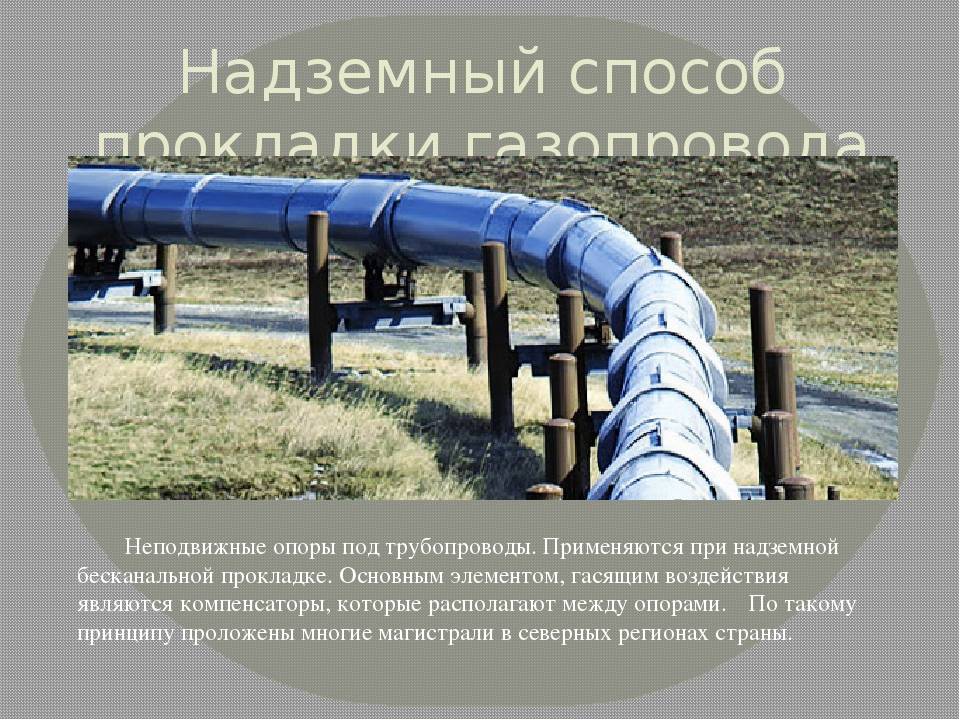

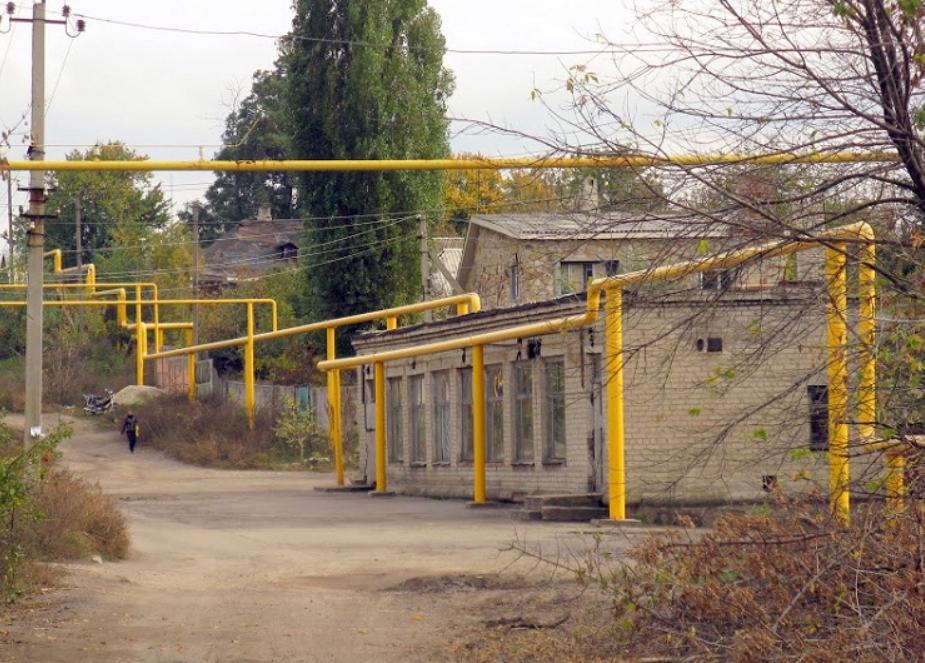

Надземный способ

При размещении открытого газопровода нет ограничений для определения расстояния от забора и других построек

Важно лишь выдерживать интервал от оконных проемов и дверей в 0,5 метра и не менее 20 см от крыши строений до газовой трубы

Для монтажа открытым способом применяют только металлические трубы

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Если труба, ведущая к соседнему участку, проходит по вашему, то все требования по границам охранной зоны сохраняются.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Помимо правил расположения труб, при прокладке газопровода следует учитывать и наличие охранной зоны

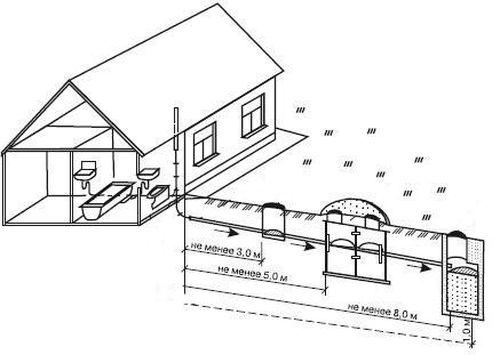

Правила размещения колодцев канализации

Колодцы систем водоотведения являются важной частью сети, обеспечивающей возможность обслуживания, прочистки, технологии перемещения потока. Они устанавливаются на заданном расстоянии друг от друга. Плотность размещения емкостей зависит от диаметра канала

Например, для линии на 150 мм между смотровыми резервуарами должно быть 35 м. Для труб на 200 и до 450 мм дистанция между колодцами увеличивается до 50 м. Эти нормы обусловлены спецификой работы и параметрами техники, которая производит прочистку каналов. Нарушить их нельзя, так как из-за этого исчезнет возможность восстановления работы сети

Плотность размещения емкостей зависит от диаметра канала. Например, для линии на 150 мм между смотровыми резервуарами должно быть 35 м. Для труб на 200 и до 450 мм дистанция между колодцами увеличивается до 50 м. Эти нормы обусловлены спецификой работы и параметрами техники, которая производит прочистку каналов. Нарушить их нельзя, так как из-за этого исчезнет возможность восстановления работы сети.

Каким должно быть расстояние от газопровода до канализации, нормы напрямую не указывают. Основные требования касаются зазоров между фундаментами, границами участков, питьевыми скважинами или колодцами, водоемами и т.д. Считается, что угрозы для газопровода со стороны канализации нет. Однако, как для сети водоотведения, так и для газовых коммуникаций действуют санитарно-защитные нормативы. Они не соответствуют техническим требованиям, что часто становится источником споров и разногласий.

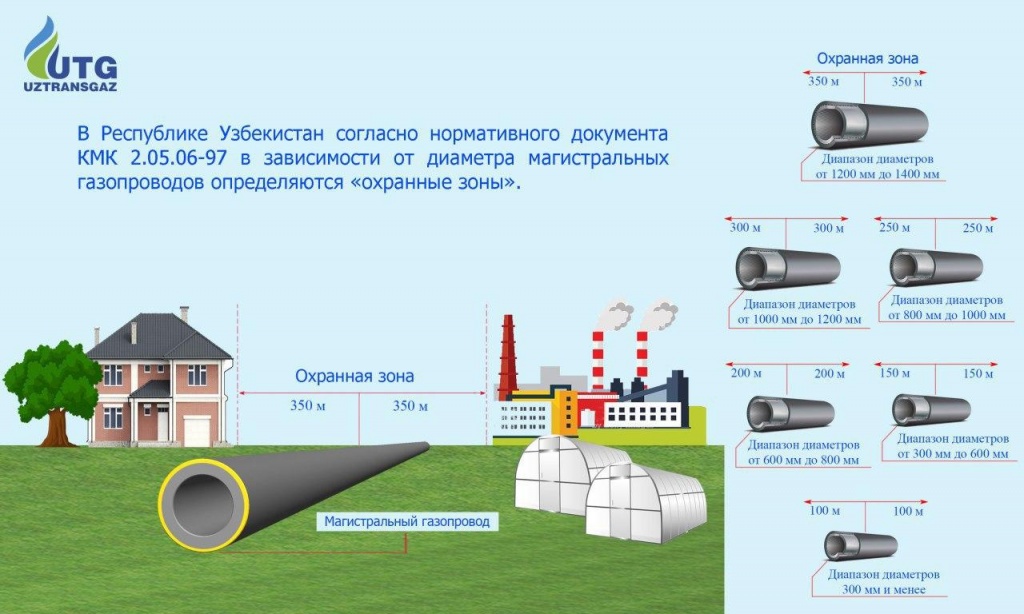

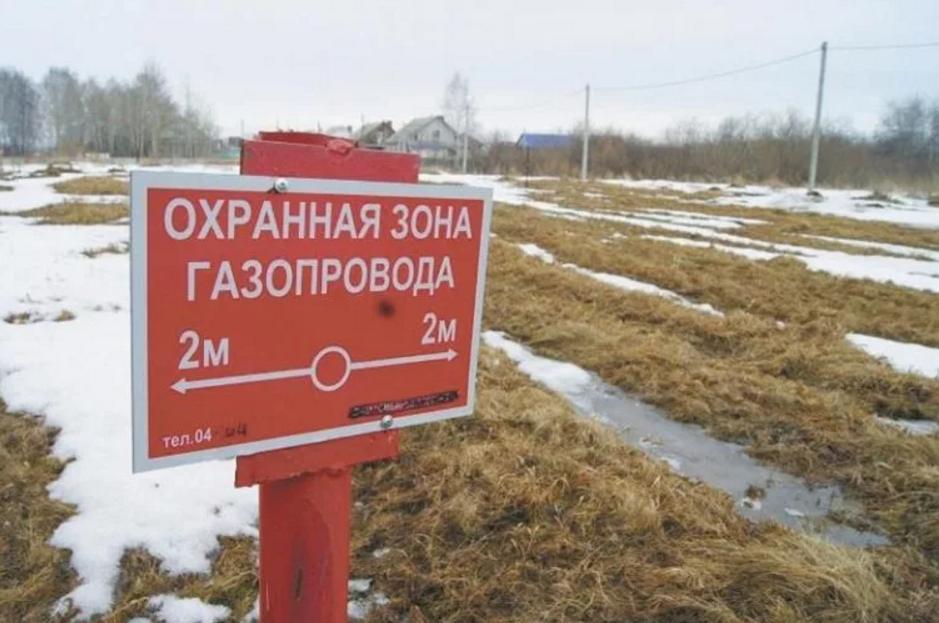

Так, для газовых трубопроводов охранная зона составляет 2 м вокруг трубы. Для канализации охранная зона составляет 5 м вокруг трубопровода или колодца. Следовательно, расстояние от газопровода до канализации по нормам СанПиН должно составлять не менее 7 м. Это можно обеспечить при возведении крупных зданий, но в частном строительстве выполнить такое требование нельзя. Размеры участков, близость других объектов и другие факторы помешают выполнить нормативы.

Необходимо учесть, что охранная зона коммуникаций значительно возрастает, если поблизости находятся водоемы, питьевые скважины и другие водные объекты. Поэтому, расположение трубопроводов является предметом постоянных разногласий. Их разрешают, руководствуясь условиями размещения здания, размерами участка и другими факторами. При этом, формальное право придраться к нарушениям при прокладке сетей в служб СЭС остается, хотя они не слишком стараются им воспользоваться.

Локальный газопровод и подключения частного дома к магистали

Локальные газопроводы строятся при отсутствии в ближайшем окружении магистральных газопроводов и всегда с учетом особенностей объекта, требований владельца и уровнями безопасности. Устанавливаются газовые котлы и подписывается договор на поставку природного газа в емкостях нужного объема.

Безусловно, централизованная поставка газа удобнее и проще. Это еще и надежнее, поскольку далеко не всегда поставщики, обеспечивающие топливом частные котельные, ответственно подходят к своей задаче. Придется искать надежную организацию.Монтаж газовой трубы к частному дому при наличии магистрали производится двумя способами:

• надземным;
• подземным.

В первом случае трубу, по которой газ подается к зданию, располагают на специальных кронштейнах или опорах, оставляя ее на открытом воздухе. Этот способ не сильно затратен, но требует постоянного контроля и ухода за магистралью в целях защиты ее от воздействия погодных условий и атмосферных осадков.

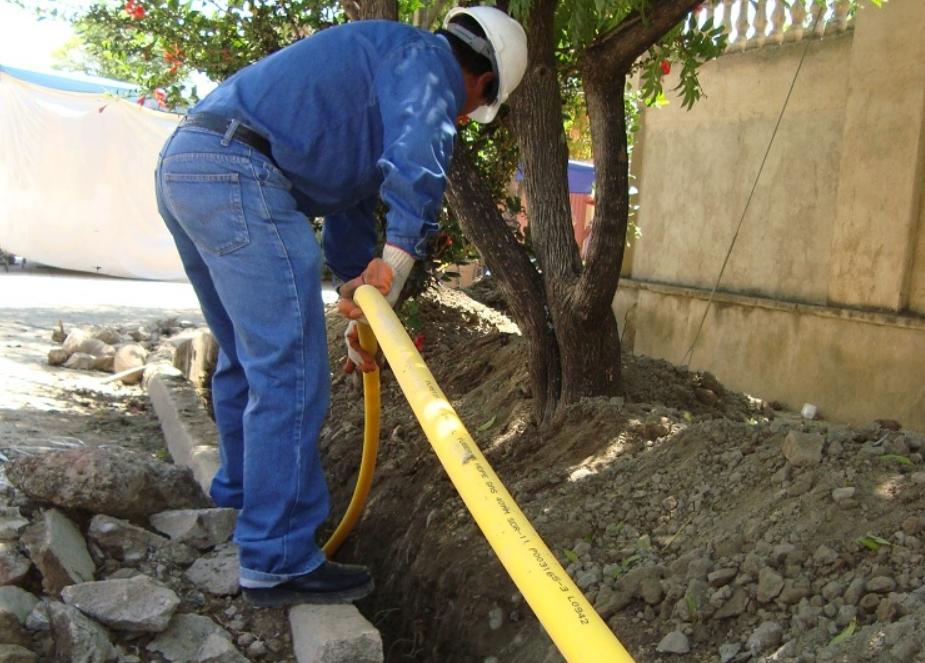

Прокладка газовой трубы под землей: технология, ГОСТ, видео

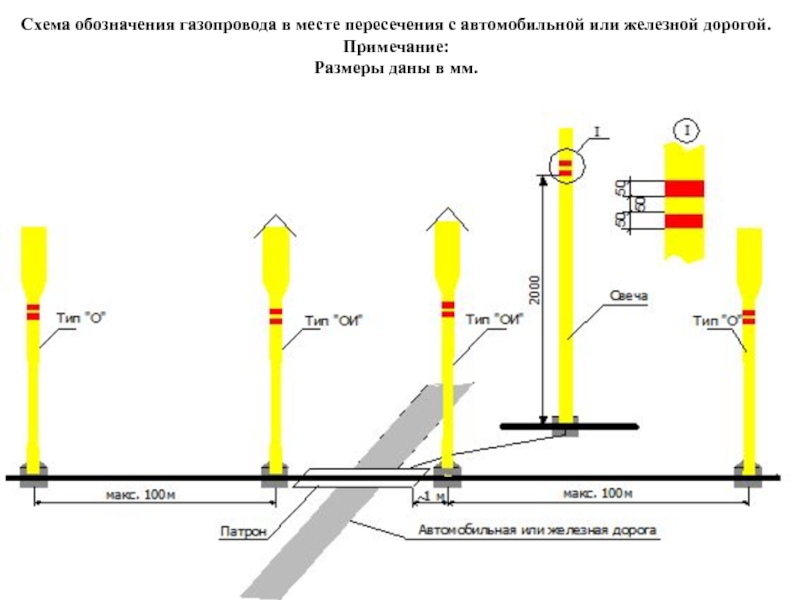

Для прокладки подземного газопровода нужно предусмотреть то, чтобы проезжая магистраль была перекрыта, а компания, которая занимается установкой газопровода под землей, используя проекты дорог, начертила план местности для расположения оборудования и в чертеже указала точную геометрию объектов, которые прилегают к постройкам. Это обеспечит правильно расположить знаки дорожного движения, для ограничения проезда по трассе или на участки земли, где планируется прокладывать подземную газовую систему.

Такое расположение запрещающих знаков должно быть согласовано с территориальным органом дорожной инспекции, которая, в свою очередь, в случае принятия положительного решения должна выдать разрешающий ордер на производство установки магистралей под землей.

прокладка газовой трубы по участку над землей

Советы рекомендательного характера по прокладке

Итак, при выполнении монтажных работ учитывается следующее

1. Прокладывать газовую систему нужно на уровне глубины, показатель которой не менее 80 см до верхушки конструкции (короба). В участках, где не предусмотрен проезд сельскохозяйственных комбайнов, оборудования, для выполнения подземных конструкций разрешается глубина не менее чем 60 см.

2. Для местности, которая неустойчива к эрозии и оползней уровень глубины, где будут проходить монтаж газопровода, должен быть не менее границ местности, где возможны разрушающие процессы, и не меньше чем 50 см ниже уровня зеркала скольжения.

3. В участках, где пересекаются магистрали и коммуникационные системы под землей самого разного назначения, магистралей, передающих источник тепла, бесканальных систем, а также в участках, где газопровод проходит насквозь стенок колодцев, конструкцию необходимо поместить в короб или футляр. Если пересекается с теплосетями, тогда нужна установка в металлическом коробе (сталь).

4. Если имеются конструкции с разными показателями давления в населенной местности, короб должен устанавливаться на уровне расположения инженерных сетей, которые располагаются подземно и которые, в свою очередь, находятся, ниже уровня газопровода. Окончания короба должны выводиться в обе стороны от наружных стенок коммуникационных систем, с учетом промежутка, который не должен быть менее чем 2 метра. При наличии пересечения с колодцем, промежуток должен соблюдаться в 2 см. Используя гидроизоляцию необходимо поставить заглушки на окончания короба.

5. В верхней точке наклона (за исключением участка, где происходит пересечение стенок колодца) с одной из сторон короба необходимо соорудить трубку контроля, которая будет располагаться под защитным устройством.

6. Не запрещается прокладка эксплуатационного кабеля (например, электрозащитный провод, кабель связи) в местах, между конструкциями системы и короба, который предназначен для обслуживания распределительных сетей.

прокладка газовой трубы по участку своими руками

Отличительные черты изделия

В строительных работах используются строительные элементы и трубы из полиэтилена, которые имеют показатель запаса такого свойства, как прочность, не меньше чем 2. Устанавливаются такие элементы, их показатель давления находится на отметке до 0,3 МПа, в населенной местности (городах, селах) и ее окружности.

Прокладывать изделия надо, используя полиэтиленовые соединительные узлы и газовые с показателем запаса не менее 2,6. Прокладывая системы, показатель перепада давления которых находится в промежутке 0,306 МПа, в населенной местности, нужно применять соединительные узлы и трубы, которые имеют показатель прочности в резерве не менее 3,2.

прокладка газовой трубы под землей частный дом

2.5.288

Расстояния при пересечении, сближении и
параллельном следовании ВЛ с подземными трубопроводами должны быть не менее
приведенных в табл.2.5.40*.

_______________

* Взаимное расположение трубопроводов, их зданий,
сооружений и наружных установок и ВЛ, входящих в состав трубопроводов,
определяется ведомственными нормами.

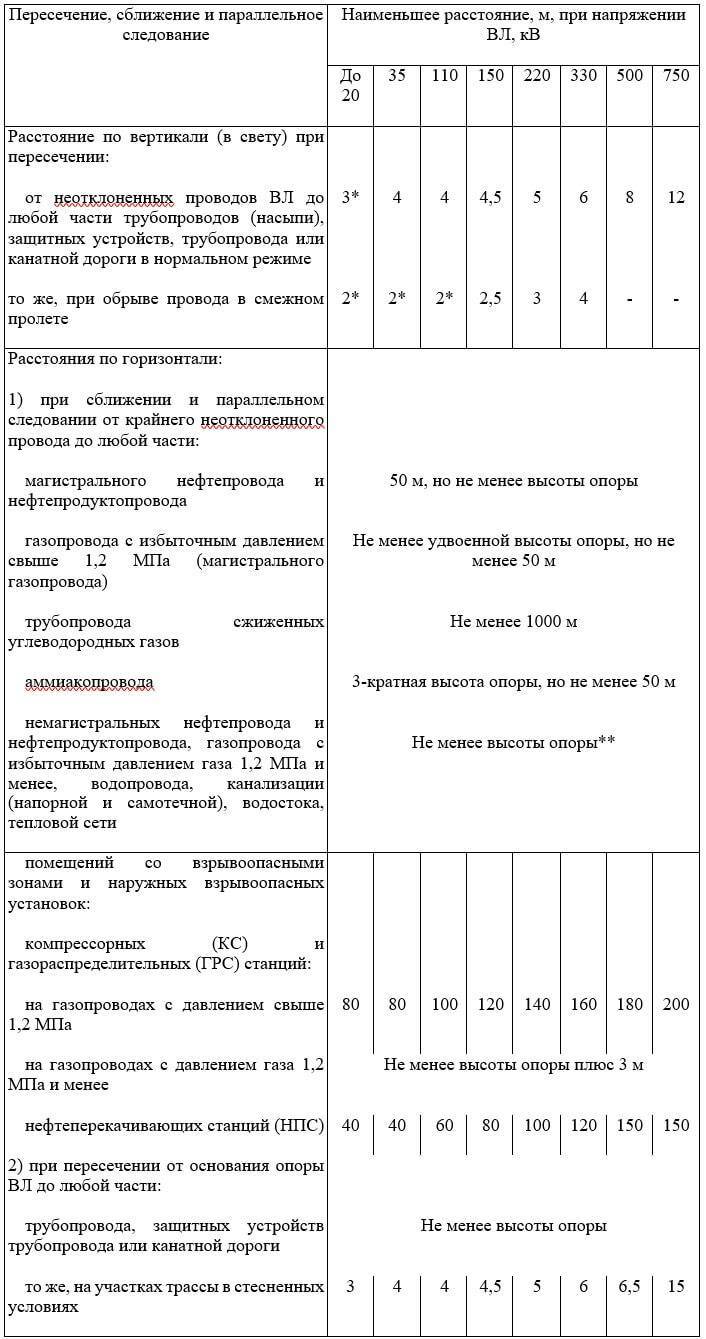

Таблица 2.5.40 Наименьшие расстояния от ВЛ до подземных сетей

В исключительных случаях допускается в процессе
проектирования уменьшение до 50% расстояний (например, при прохождении ВЛ по
территориям электростанций, промышленных предприятий, по улицам городов и
т.п.), приведенных в п.3 табл.2.5.40 для газопроводов с давлением газа 1,2 МПа
и менее.

При этом следует предусматривать защиту фундаментов опор ВЛ
от возможного их подмыва при повреждении указанных трубопроводов, а также
защиту, предотвращающую вынос опасных потенциалов на металлические
трубопроводы.

В районах Западной Сибири и Крайнего Севера при
параллельном следовании ВЛ 110 кВ и выше с техническими коридорами подземных
магистральных трубопроводов для транспорта горючих жидкостей и газов расстояние
от оси ВЛ до крайнего трубопровода должно быть не менее 1000 м.

2.5.284

Расстояния при пересечении, сближении и
параллельном следовании с надземными и наземными трубопроводами и канатными
дорогами должны быть не менее приведенных в табл.2.5.39*.

_______________

* Взаимное расположение трубопроводов, их зданий,
сооружений и наружных установок и ВЛ, входящих в состав трубопроводов,
определяется ведомственными нормами.

Расстояния по вертикали в нормальном режиме работы ВЛ
должны приниматься не менее значений, приведенных в табл.2.5.39:

при высшей температуре воздуха без учета нагрева проводов
электрическим током расстояния должны приниматься как для ВЛ 500 кВ и ниже;

при температуре воздуха по 2.5.17 без учета нагрева провода
электрическим током при предельно допустимых значениях интенсивности
электрической и магнитной составляющих электромагнитного поля – для ВЛ 750 кВ;

при расчетной линейной гололедной нагрузке по 2.5.55 и
температуре воздуха при гололеде – согласно 2.5.51.

В аварийном режиме расстояния проверяются для ВЛ с
проводами площадью сечения алюминиевой части менее 185 мм при среднегодовой температуре,
без гололеда и ветра; для ВЛ с проводами площадью сечения алюминиевой части 185
мм и более
проверка при обрыве провода не требуется.

Трасса ВЛ напряжением 110 кВ и выше при параллельном
следовании с техническими коридорами надземных и наземных магистральных
нефтепроводов и нефтепродуктопроводов должна проходить, как правило, на
местности с отметками рельефа выше отметок технических коридоров магистральных
нефтепроводов и нефтепродуктопроводов. В районах Западной Сибири и Крайнего
Севера* при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами надземных
и наземных магистральных газопроводов, нефтепроводов, нефтепродуктопроводов и
аммиакопроводов расстояние от оси ВЛ до крайнего трубопровода должно быть не
менее 1000 м.

_______________

* Здесь и далее к районам Западной Сибири относятся
нефтегазодобывающие районы Тюменской и Томской областей и Ямало-Ненецкого и
Ханты-Мансийского округов и к районам Крайнего Севера – территория, включенная
в это понятие Постановлением Совета Министров СССР от 10.10.67.

Какие бывают газопроводы

Существует две популярные их классификации, в зависимости от расположения конструкции и давления. На основании второго признака принято выделять:

1. Низкого (в пределах 5кПА)
2. Газопровод среднего давления (0,3мПА)
3. Высокого (1,2мПА).

Как правило, конструкции средние или высокие актуально возводить в промышленных или производственных целях. Это лучшее для обеспечения достаточного количества ресурса. Газопровод низкого давления актуально использовать для обеспечения жилых построек.

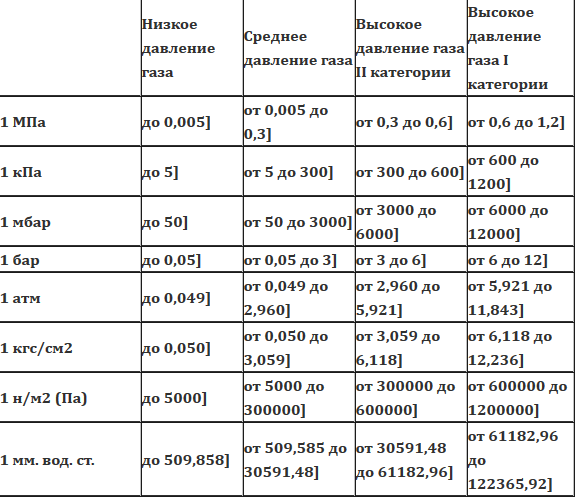

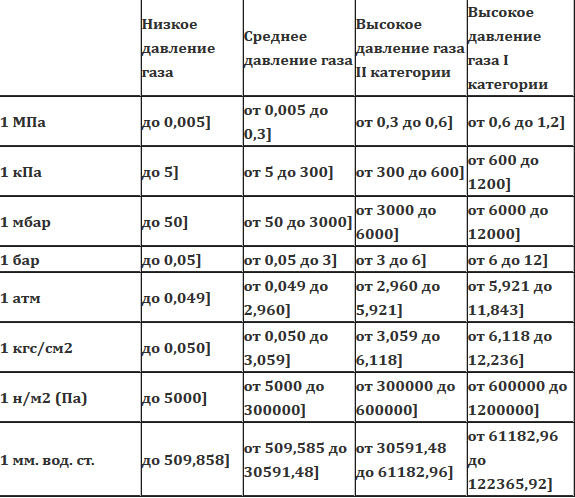

Рис 2. Показатели давления в трубах

Если говорить о второй классификации, то в качестве критерия используется глубина прокладки сконструированного газопровода:

1. Подземный
2. Наземный
3. Наружный
4. Внутренний.

Конструкция каждого типа имеет свои нюансы и разные характеристики. Чтобы выбрать лучший вариант прокладки, потребуется оценить ряд важных факторов: климатические условия, какие свойства у грунта.

Газовые коммуникации можно разделить на две большие группы:

1. Магистрали. Как правило, используются для создания конструкции внутри помещений.
2. Распределительные сети. Обеспечивают транспортировку сырья от распределительных станций до конечных потребителей.

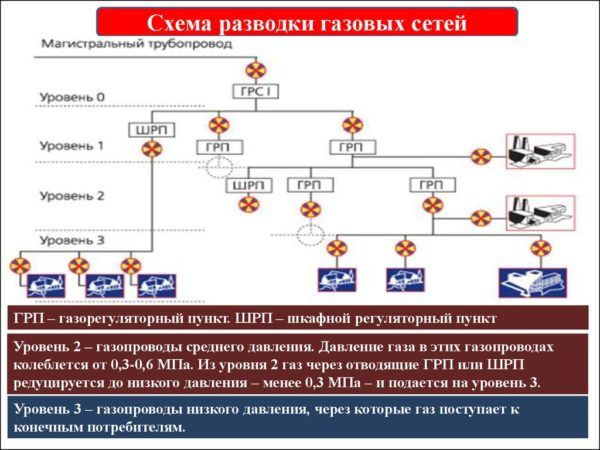

Рис 3. Разводка

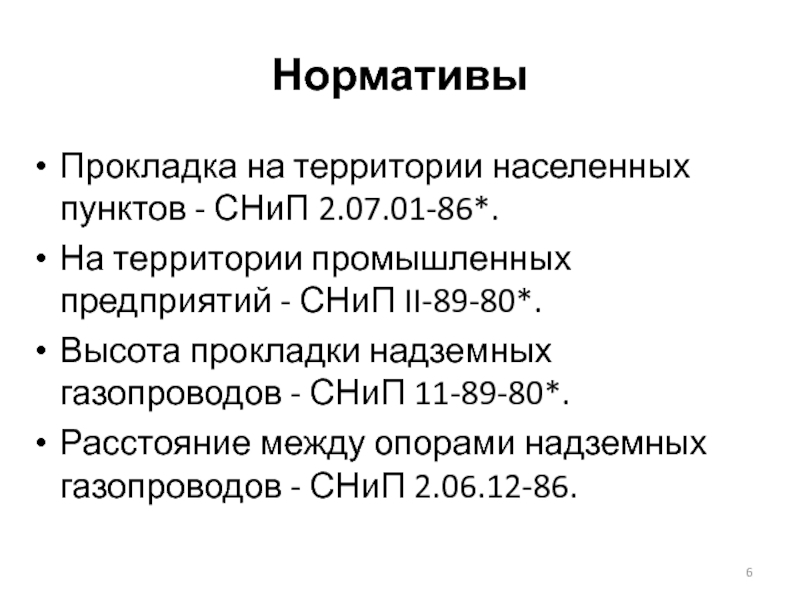

Проектирование систем газоснабжения: снип

В СНиП нормируются:

• параметры газа для различных объектов (температура, примеси, компоненты и т. д.);
• нормы давления газа в трубопроводах для объектов различного назначения;
• расчетный и гидравлический расход газа для жилых домов, предприятий и учреждений различной направленности.

Требования к обустройству наружных газопроводов – надземных, наземных, подземных – описаны в пункте 4 правил; нормы, касающиеся газорегуляторных пунктов и установок (ГРП, ГРУ), – в пункте 5, а указания по внутреннему устройству газоснабжения можно найти в пункте 6 СНиП.

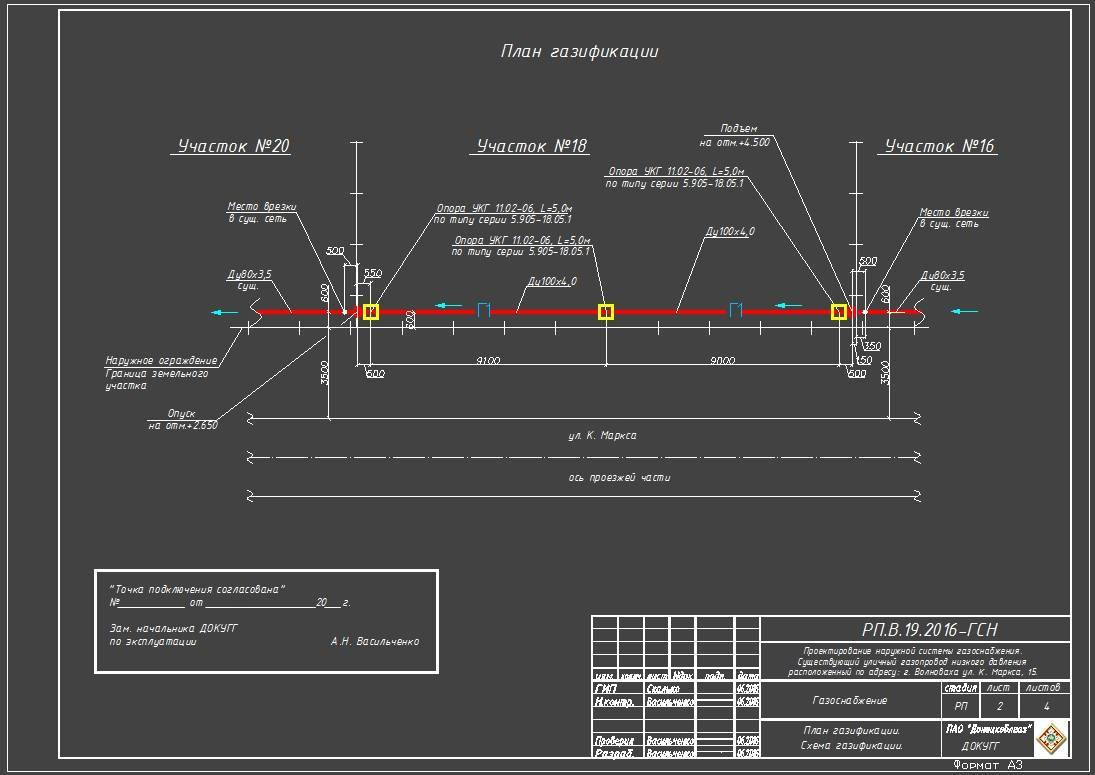

Этапы проектирования системы газоснабжения

Проектирование газопровода обязательно проводится с учетом всех пунтков и подпунктов СНиП. Процесс подготовки документации осуществляется в несколько этапов:

1. Предварительная оценка и изучение объекта, особенностей его конструктивных и архитектурных решений, подсчет лимитов потребления и расхода газа в год и пр.
2. Написание проекта внутреннего устройства системы газоснабжения с учетом параметров давления в трубопроводе в зависимости от характеристик и назначения помещения.
3. Подготовка и написание проекта наружного газоснабжения объекта.
4. Проектирование систем ГРП, ГРУ.
5. Подготовка раздела по очистке газораспределительной системы.
6. Окончательное оформление документации, согласование с заказчиком.

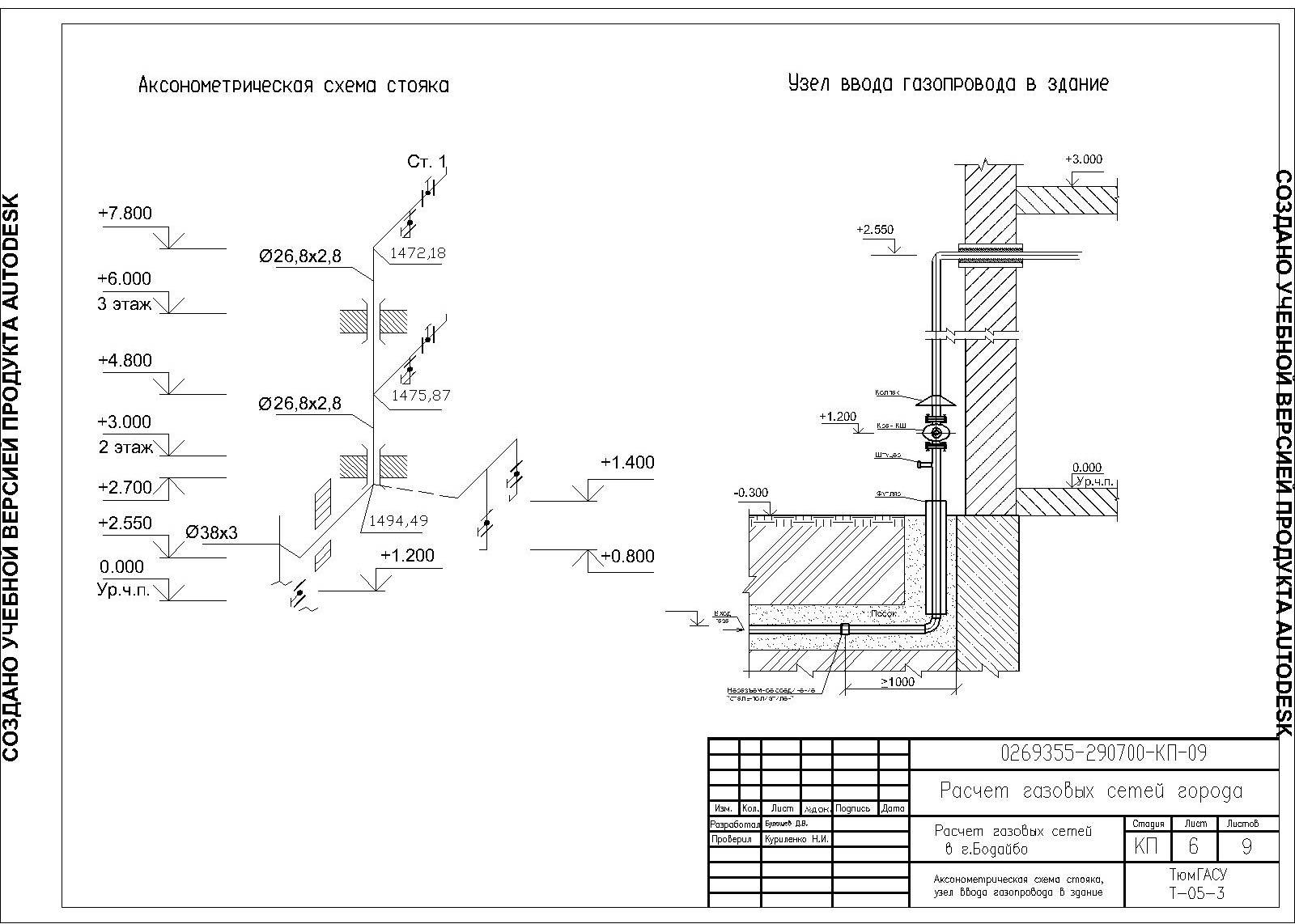

Проектирование систем газоснабжения жилых домов

Система, снабжающая газом жилые здания, состоит из таких элементов:

• ввод;
• подвальный газопровод;
• общие стояки;
• квартирные разводки;
• газовые приборы.

Следует отметить, что величина давления транспортируемого по газопроводу газа в жилых домах должны иметь значение не выше 0,003 Мпа. По этому параметру системы таких объектов относят к газопроводам низкого давления.

Расчет потребления газа в жилых домах проводится согласно СНиП № 2.04.08-87:

• если в квартире имеется газовая плита и централизованное горячее водоснабжение, а ресурс газоснабжения природный газ или сжиженный углеводородный газ (СУГ), то норма потребления газа на 1 человека в год составляет 2800 МДж (в первом случае) и 2540 МДж (во втором случае);
• если в квартире есть газовая плита и газовый водонагреватель, но горячее водоснабжение отсутствует, эта норма составит 8000 МДж и 7300 МДж, соответственно, при газоснабжении природным газом и СУГ;
• если в квартире присутствует только газовая плита, а газового водонагревателя и горячего водоснабжения нет, нормы равны 4600 МДж и 4240 МДж.

 Проектирование систем газоснабжения промышленных объектов

Система газоснабжения промышленного предприятия – довольно сложна и связана со спецификой и предназначением конкретного объекта, поэтому при составлении проекта специалисту приходится быть особенно аккуратным и внимательным.

Промышленная система газоснабжения имеет такие составляющие:

• ввод на территорию объекта;
• межцеховые газопроводы;
• внутрицеховые газопроводы;
• ГРП, ГРУ;
• пункты по измерению расхода газа (ПИРГ);
• обвязочные газопроводы установок, работающих на газу.

Принцип работы системы газопровода на промышленных объектах таков: от городской распределительной сети газ поступает на территорию предприятия через ввод. Здесь должно быть установлено главное отключающее устройство (ГОУ) предприятия. Обслуживается ГОУ городскими службами, поэтому целесообразно устанавливать его вне территории промышленного объекта.

В большинстве случаев система газоснабжения для промпредприятий проектируется тупиковой, разветвленной, с 1 вводом. Исключение могут составить крупные объекты, где перерыв в газоснабжении не допускается. Так, например, гидро- и теплоэлектростанции имеют газоснабжение в виде кольцевых сетей с одним или более вводов.

Кроме того, специалист-проектировщик должен учесть какое давление газа присутствует в городской газораспределительной системе, рассчитать нужное давление ресурса перед поступлением его в газовые горелки, принять во внимание территориальное размещение цехов, использующих газ и т. д

Расчет труб

Необходимый диаметр магистралей наружного газопровода подбирают, исходя из:

• предполагаемого расхода «голубого топлива» в часы максимального потребления;
• потерь давления в магистрали.

Предварительные расчеты диаметра выполняют по формуле

d = 3,62*10-2√Qh(273+t)/P_mv,

где Qh — часовой расход при нормальном давлении, P_m — абсолютное давление на участке, v — скорость движения газа.

В полученные результаты в последующем вносят коррективы в зависимости от сопротивления в магистрали (арматура, соединения, повороты). Для определения падения давления используют специальные формулы (для каждого режима подачи газа — свою).

Правила сборки надземных систем

Требования прокладки газопроводов этого типа предусмотрены следующие

• над землей газопровод должен располагаться не ниже 2,2 м в местах прохода людей, 5 м — над автодорогами, 7,1 м — над трамвайными путями, 7,3 м — в тех местах, где ездят троллейбусы;
• расстояние между неподвижными опорами линии должно быть равно максимум 100 м при диаметре трубы до 30 см, 200 м — до 60 см, 300 м — свыше 60 см;
• трубы стальные газопроводные, предназначенные для прокладки над землей, должны иметь толщину стенки не менее 2 мм.

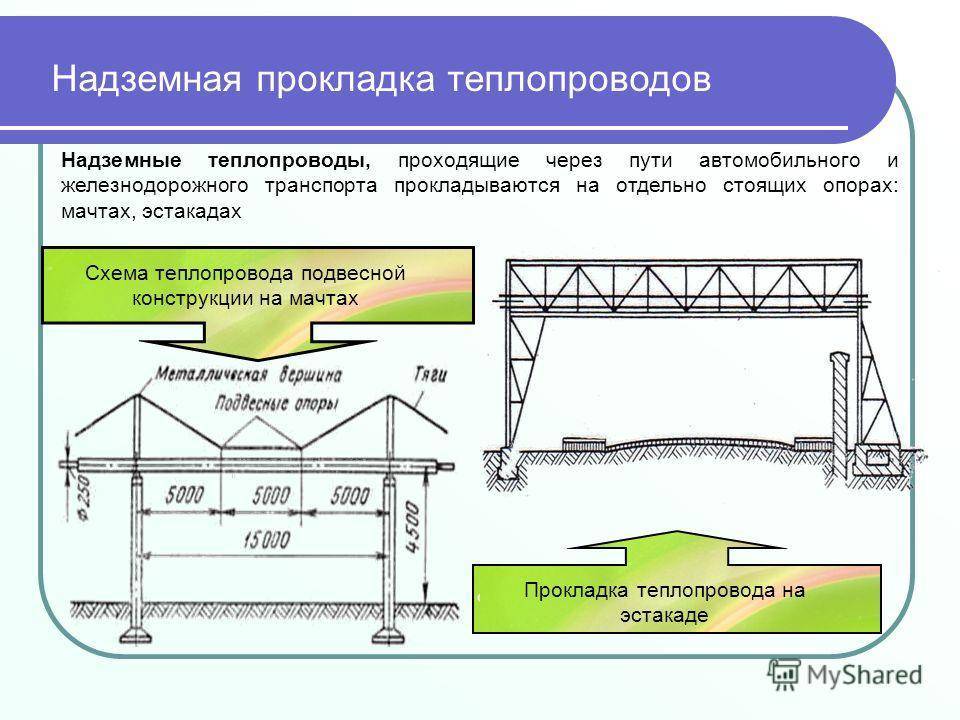

Магистрали распределительного газопровода в мелких населенных пунктах часто прокладываются по опорам. Расстояние между последними напрямую зависит от диаметра труб. Так, для Ду-20 этот показатель будет равен 2,5 м, Ду-50 – 3,5 м, Ду-100 – 7 м и т. д.

Общие правила устройства трубопровода

Надземный газопровод монтируется, когда риск повреждения труб при подземном монтаже выше

Надземный газопровод — это поверхностная система транспортировки топлива, состоящая из труб, арматуры, опор, специального оборудования, приборов освещения и вентиляции. Конструкция находится над поверхностью земли и обустраивается в соответствии со СНиП 42-01-02 и СНиП 3.05.02-88.

Согласно прописанным в этих документах нормам, строительство наземных сооружений разрешается проводить в таких местах:

• горы;
• пустыни;
• болота;
• территория с неустойчивым грунтом;
• вечная мерзлота;
• естественные и искусственные препятствия.

Данное инженерное решение принимается в исключительных случаях, когда риски подземного монтажа выше воздушного. При этом принимаются эффективные меры для обеспечения безопасной и надежной эксплуатации магистрали.

Основные правила планирования и строительства газопроводов заключаются в их защите от таких факторов:

• электромагнитный импульс;
• механическое воздействие;
• высокая температура;
• открытое пламя.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Этапы прокладки газовых коммуникаций

Рассмотрим основные 3 этапа прокладки газопроводной коммуникации:

1. Подготовительный этап. На этом этапе осуществляется разработка проекта. Монтаж газопровода должен осуществляться строго по проекту, который подготавливается заранее, специалистами. Он должен включать в себя необходимое оборудование, которое будет использоваться для монтажа газовой линии. В проекте должен быть обозначен путь газопровода, а также все возможные постройки и другие объекты, расположенные в непосредственной близости от газопровода. Кроме этого, в проекте должны быть: особенности почвы на участке, по которому будет проходить газопровод, расположение и количество грунтовых вод, климатические условия местности и т. д.
2. Монтажные работы. На втором этапе производятся все работы по монтажу газопроводной коммуникации. В зависимости от конкретного случая спектр монтажных работ может варьироваться. Существуют случаи (например, при прокладке газовой трубы по эстакаде), когда для монтажа используется множество строительной техники.

1. Этап контроля. На последнем этапе производится проверка смонтированного газопровода. Как правило, проверка включает в себя два этапа:

• проверка на прочность;
• проверка герметизационных показателей конструкции.

Испытания выполняются только после монтажа всех вспомогательных элементов: арматуры, измерительного оборудования и т. д. Готовую газопроводную конструкцию подвергают гидравлическим испытаниям (проверка давлением). Для этого используют сжатый воздух.

Все вышеперечисленные работы должны производиться только высококвалифицированными специалистами в газовой области в соответствии со всеми нормативами и правилами безопасности.

Устройство наружных газопроводов: автоматизированные системы управления

Подобное оборудование предназначено для обеспечения наибольшей производительности магистралей. Автоматизированные системы управления (АСУ ТП РГ) имеют централизованную структуру. Основными их элементами являются:

• контролируемые пункты (КП), устанавливаемые на наружных магистралях;
• центральный диспетчерский пункт (верхний уровень).
• системы распределения газа (нижний уровень).

Центральный диспетчерский пункт включает в себя несколько рабочих мест, объединенных с помощью вычислительных сетей. Используются АСУ газопроводов:

• с целью оперативного контроля распределения;
• контроля состояния оборудования;
• учета поступления и расхода газа.

Преимущества использования полиэтиленовых труб

Подаваться газ в системах может по стальным или полиэтиленовым магистралям. Стальные трубы используются для всех типов газопроводов, полиэтиленовые — только для подземного варианта укладки. Большим спросом для газификации на строительном рынке пользуются полиэтиленовые трубы, поскольку обеспечивают более низкий бюджет расходов, необходимых для строительства, обслуживания и ремонта газопровода.

Полиэтиленовые трубы имеют ряд преимущество по сравнению с другими материалами, а именно:

Виды полиэтиленовых труб

• Не подвержены воздействию агрессивной окружающей среды, температурным перепадам, коррозии.
• Обеспечивают легкость монтажа (при необходимости в подгонке трубы, резке).
• Не требуется создания дополнительной защиты от возникновения химической реакции с какими-либо веществами.
• Полимер не является проводником электрического тока, следовательно, защищает от «блуждающего» в грунте тока, что может стать причиной аварии.
• Внутренние стенки полиэтиленовых труб абсолютно гладкие, что увеличивает пропускную способность газопровода, не допуская засорения.
• Обладают доступной стоимостью, более низкой по сравнению с аналогами.
• Вес труб из полимера гораздо меньше, что упрощает процесс транспортировки, хранения и прокладки.
• Обладают длительным эксплуатационным сроком действия, до 50 лет.

Преимущества использования полиэтиленовых труб

Подаваться газ в системах может по стальным или полиэтиленовым магистралям. Стальные трубы используются для всех типов газопроводов, полиэтиленовые — только для подземного варианта укладки. Большим спросом для газификации на строительном рынке пользуются полиэтиленовые трубы, поскольку обеспечивают более низкий бюджет расходов, необходимых для строительства, обслуживания и ремонта газопровода.

Полиэтиленовые трубы имеют ряд преимущество по сравнению с другими материалами, а именно:

• Не подвержены воздействию агрессивной окружающей среды, температурным перепадам, коррозии.
• Обеспечивают легкость монтажа (при необходимости в подгонке трубы, резке).
• Не требуется создания дополнительной защиты от возникновения химической реакции с какими-либо веществами.
• Полимер не является проводником электрического тока, следовательно, защищает от «блуждающего» в грунте тока, что может стать причиной аварии.
• Внутренние стенки полиэтиленовых труб абсолютно гладкие, что увеличивает пропускную способность газопровода, не допуская засорения.
• Обладают доступной стоимостью, более низкой по сравнению с аналогами.
• Вес труб из полимера гораздо меньше, что упрощает процесс транспортировки, хранения и прокладки.
• Обладают длительным эксплуатационным сроком действия, до 50 лет.

Охранная зона газопровода среднего давления

Нашу жизнь сегодня вряд ли можно представить без таких благ цивилизации, как электричество и газ. И все мы согласны с тем, что эти блага накладывают на нас определённые ограничения, связанные с их безопасным использованием. Здесь пойдёт речь о газопроводах среднего давления – это как раз те, системы труб, которые подают газ из магистрального газопровода к непосредственно потребителю.

Строго говоря, существует два типа газопроводов:

• магистральные – транспортирующие газ от места добычи или выработки к месту распределения;
• распределительные – транспортирующие от места распределения к каждому конкретному пользователю.

Распределительный газопровод – это система линейных труб, подпор, а также узлов распределения. Эта система как раз и позволяет нам получить газ нужного качества, а также в нужном количестве.

В заключение

Потребление газа в современном мире растет. Это объясняется относительно низкой стоимостью, достаточно высокой скоростью транспортировки, высокой степенью экологичности продукции. Газ является востребованным видом топлива, что приводит к расширению сферу строительства газопроводов.

При этом следует учитывать, что газ как горючее вещество представляет определенную опасность. Поэтому монтаж газопровода обязательно нужно проводить в соответствии с правилами и инструкциями по безопасности. Строгое соблюдение правил монтажа предотвратит утечку газа и вероятность взрыва.
