Назначение и выбор наконечников для проводов под обжим

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

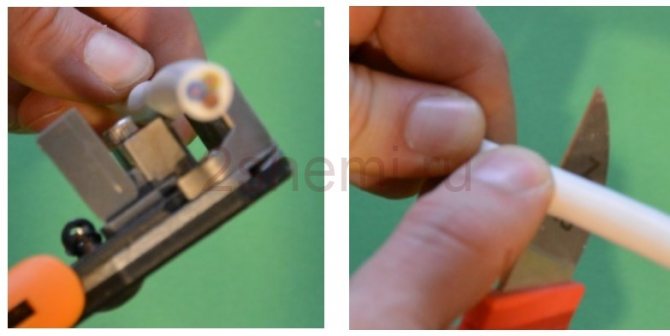

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

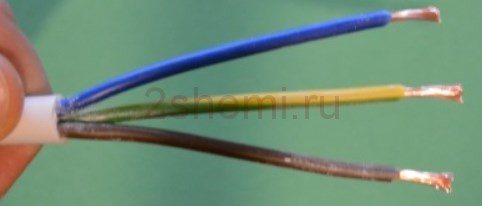

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

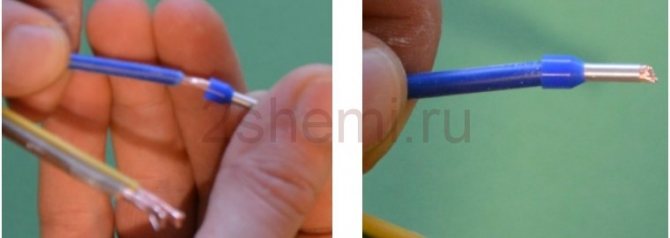

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

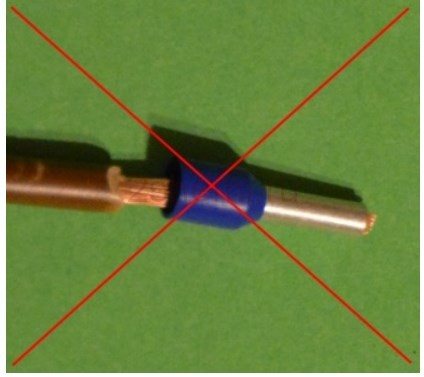

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

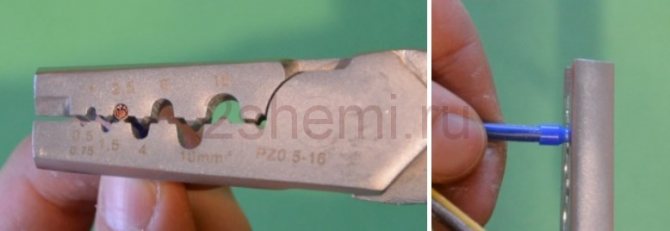

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

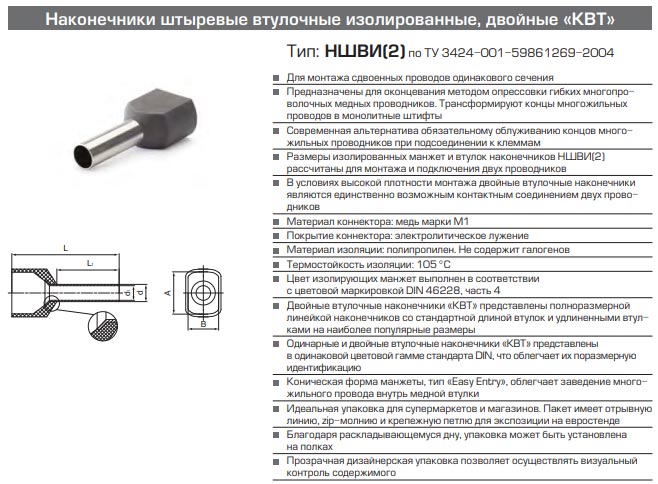

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

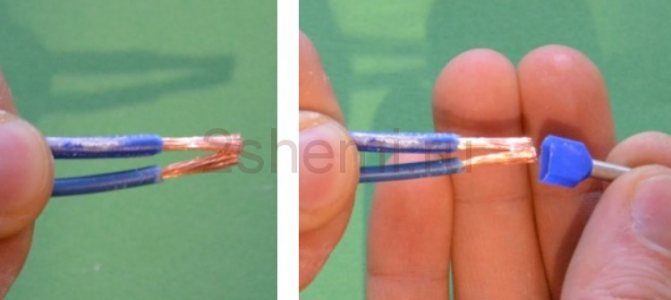

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Назначение

Наконечники втулочные позволяют собрать в одну прочную жилу многопроволочные контакты. В противном случае провод с большим числом жил не получится надежно закрепить. Проволока будет пережиматься, отламываться, уменьшая номинальное сечение провода и ухудшая токопроводимость. Как только такой жгут будет зажат в клемме, жилы распадутся по всему разъему, теряя пропускную способность соединения.

До появления НШВИ такую задачу решали лужением концов. Это позволяло объединить все жилы в один цельный жгут. Но такой способ отнимал много сил и времени.

Применение НШВИ обеспечит качественное соединение при опрессовке провода. Сжимаемая гильза наконечник равномерно распределяет нагрузку на всю жилу. Существуют медные гильзы различных диаметров, с соответствующей им цветовой маркировкой. Опрессовка не вызовет сложностей при наличии специального инструмента.

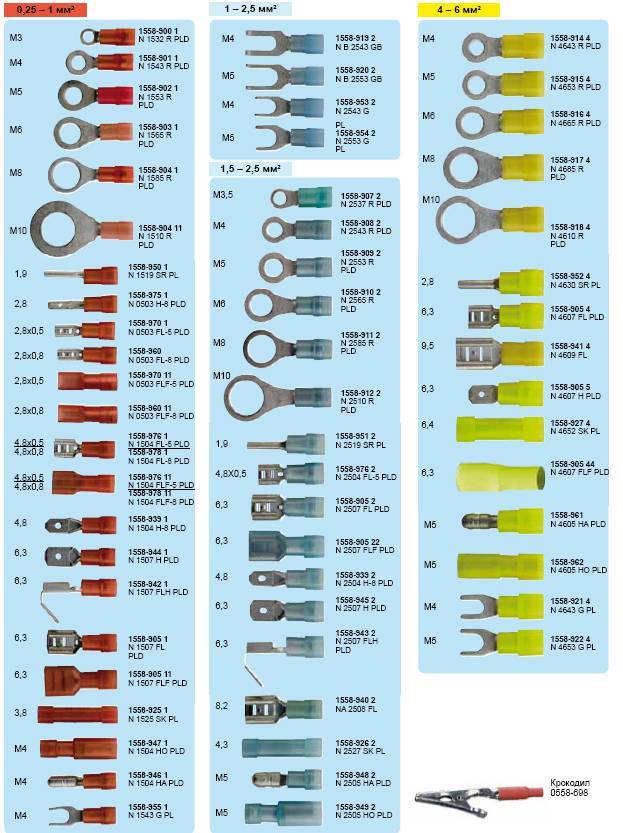

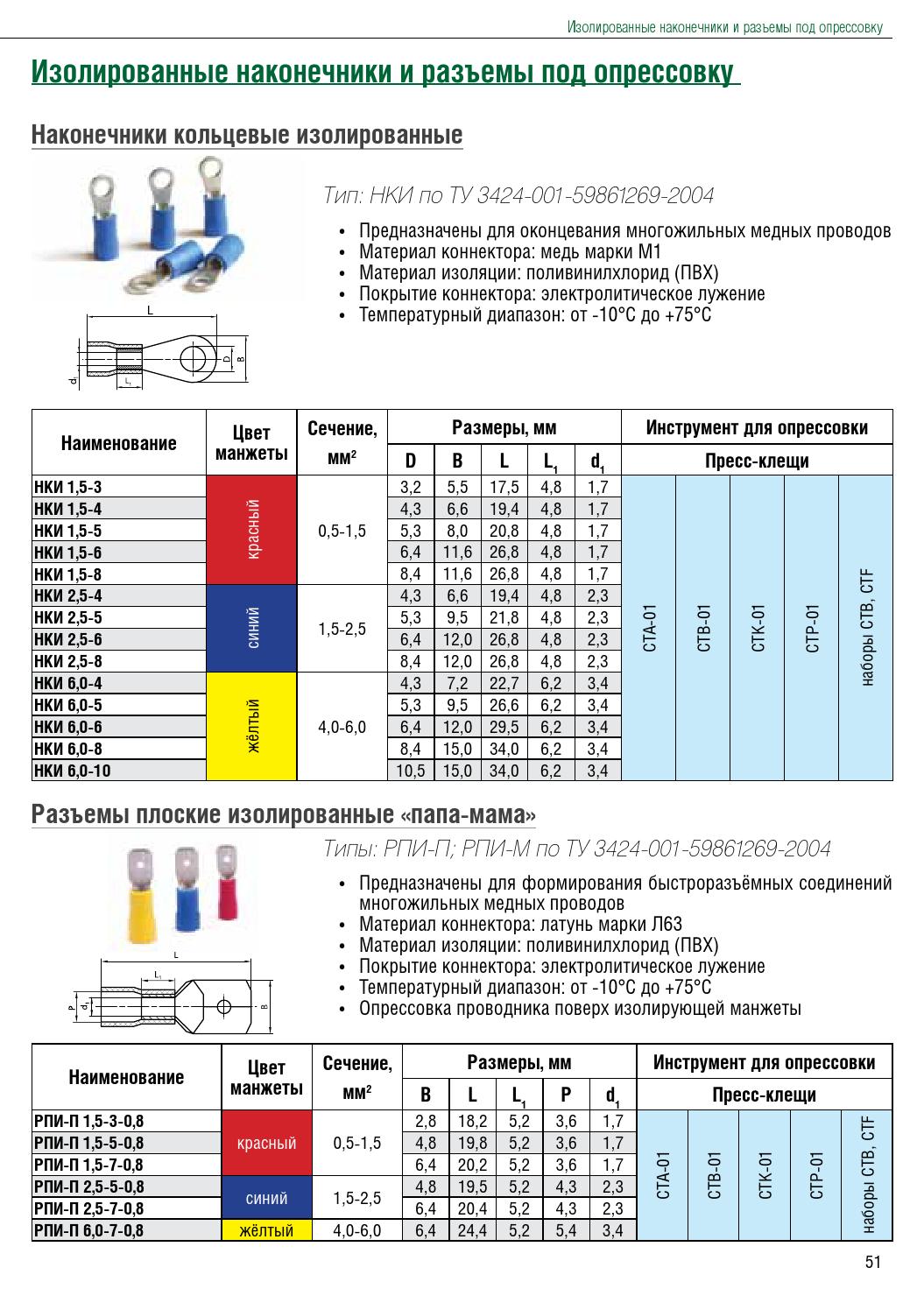

Маркировка наконечников для проводов

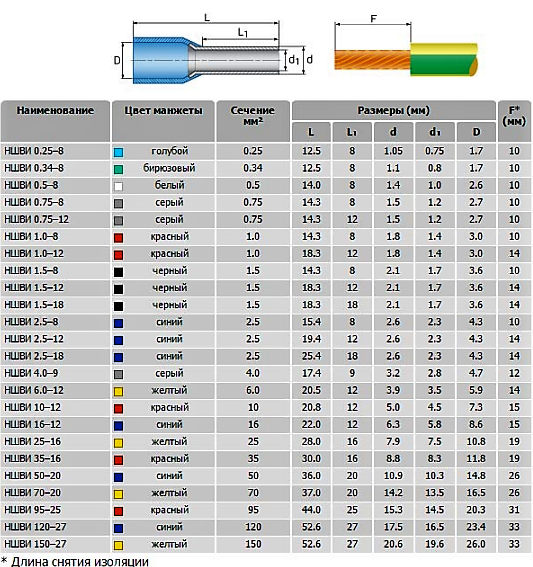

Расшифровка маркировки наконечника

Маркировка изделия отличается в зависимости от производителя, который специализируется на выпуске наконечников. Некоторые из них отдают предпочтение полной буквенно-цифровой маркировке, а другие же используют только цифровые значения.

Маркировка и конструктивные особенности зависят от стандарта, на основании которого он был изготовлен. Самыми востребованными и распространенными считаются отечественные и европейские стандарты типа ГОСТ 23981-80, ТУ и din.

Буквенные обозначения:

• Типы наконечников: гильза – Г, кольцевой – К, трубчатый – Т, штыревой – Ш.
• Конструкция: разрезной – Р, папа – П, мама – М.
• Дополнительное оснащение виниловой изоляцией: комбинация ВИ или В.

Особенности обжимных клещей

Принцип действия инструмента похож на работу пассатижей. Отличием обжимных клещей для наконечников является сложный профиль прессовочных губок. Клещи обжимные или кримперы имеют различные размеры и форму посадочного ложа. Каждый вид инструмента предназначен для опрессовки проводов и кабелей с определённым сечением и количеством жил.

Инструменты для обжима наконечников проводов и жил кабелей позволяют быстро и качественно осуществить коммутационные связи между энергетическими узлами. Сам процесс обжимки для наконечников кабельных изделий довольно прост. На оголенный конец провода или многожильную скрутку одевают втулку. Её заводят в проём клещей. Усилием пальцев руки сжимают рычаги инструмента, и кримпер обжимает гильзу с проводом.

Маркировка наконечников

Поскольку рынок предлагает широкий выбор товаров различного вида, для них создана специальная маркировка, которая предназначена облегчить поиск нужного изделия:

1. А – материал изделия – алюминий;
2. Л – луженая сталь;
3. М – медные;
4. Т – трубчатое сечение;
5. У – имеет угловой сгиб;
6. И – наличие изоляции;
7. О – наличие отверстия для регулировки укладки жил.

Первое число маркировки указывает толщину сечения, второе – диаметр отверстия под крепежный винт, третье – диаметр внутри соединителя, чтобы правильно подобрать толщину электропровода. Все измерения указываются в миллиметрах. Например, НШВИ расшифровывается как «наконечник штыревой втулочный изолированный».

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

• Правильно выбрать наконечник и по материалу и размерам.
• Грамотно зачистить жилу.
• Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
• Подобрать нужную матрицу.
• Соблюсти последовательность обжима.

В чем состоит процесс соединения?

Для всех манипуляций стоит приобрести муфты под диаметр провода – это показатель должен вдвое превышать таковой у провода вместе с изоляцией. Комплектующие со стороны подобны цилиндрам с отсутствующими основами сверху и снизу – именно в эти отверстия устанавливаются провода (их наконечники) – дальше в ход идут клещи. Существует два вида муфт: с простой и усложненной изоляцией. Первые используют в качестве основного и единственного изолятора пластик, а вторые же снаружи имеют слой термоусадки, а внутри – слой клея с опциями герметика. Изначально подобные муфты изготавливались лишь Европе, но не так давно в Поднесесной довольно удачно начали копировать наработки компаний по ценам в несколько раз ниже. Сами же клещи (кримпер) стоит тоже выбирать с умом: оптимальный вариант имеет трещотку для фиксирования, которая значительно упрощает работу с изолированными и неизолированными проводами.

Процесс начинается с разрезания проводов кусачками. Далее провода необходимо очистить от изоляции на длину, которая составляет примерно половину гильзы – обычно достаточно убрать не более 5 мм. Если с одной стороны будет более одного провода, то необходимо выполнить их скрутку. Далее надеваем гильзу и немного зажимаем клещами. Если термоусадка имеется в комплекте, то ее стоит надеть до этого.

Клещи имеют с одной стороны овальные губки, с другой – такие же, только большего диаметра. Более узкая сторона должна зажимать изоляцию провода в гильзе, а вторая, соответственно – металлическую муфту. После того, как эта процедура выполнена для одного конца – необходимо использовать клещи тем же образом, чтобы обжать муфту с двух сторон. Далее устанавливаем на свое место тремоусадку (если она есть) и проводим от одного края до другого огнем от зажигалки. В случае, если соединение проводов происходит с одной стороны, то термоусадку стоит надеть заранее.

Описанный ниже способ обжима не включает герметизацию и для некоторых сценариев использования электроники не подходит. В случае, если монтаж наконечников происходит в гильзы DuraSeal – он происходит немного по-другому. Первые этапы (зачистка, обрезание с помощью клещей и обжимка) происходят аналогично. Далее необходимо усаживать изоляцию от центра к краям, пока со сторон не проступит клей

Обжим соединения работает как с медными, так и алюминиевыми соединениями любого сечения – важно лишь правильно подобрать диаметр гильзы

Важно учитывать, что если наконечники алюминиевые, то и кольца на гильзах тоже должны быть из того же материала. Проблема в том, что медь и алюминий имеют свойство окисляться: со временем такое соединения начнет повышать сопротивление – металл будет покрываться слоем оксида, который является изоляторов

Даже если контакт не будет потерян полностью, то в участках соприкосновения в районе наконечников провода начнут нагреваться, а изоляция – плавиться. Ничем хорошим подобный спенарий для вашей электрической схемы не отличится.

Правильный подбор наконечников для опрессовки

Перед тем как приступить к работам над опрессовкой, необходимо правильно подобрать наконечник. Эти изделия могут иметь разную толщину гильз или различные диаметры входного отверстия

Чтобы добиться качественного соединения важно, чтобы очищенный от изоляции кабель совпадал с диаметром хвостовой части наконечника

Размеры соединителей

Если наконечник алюминиевый, то изделие необходимо выбирать с таким же сечением, как и у провода. Если материал медь, то можно столкнуться с определенными сложностями.

Здесь возможны следующие решения:

• нужный вариант можно подобрать с помощью таблиц из ГОСТ. В этом случае понадобятся знания о классах гибкости жил;
• измерить диаметр можно штангенциркулем. Затем сравнить его с сечением внутренней части штангенциркулем.

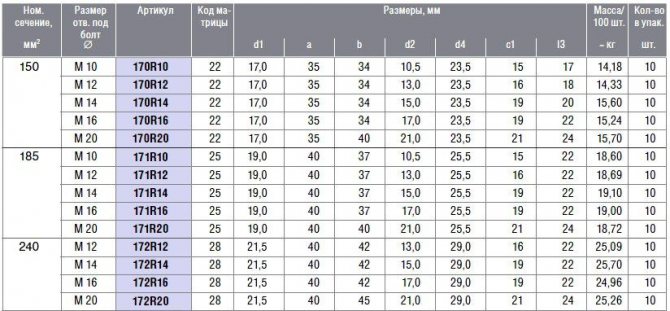

Параметры трубчатых медных наконечников

Материал наконечников и гильз должен совпадать с материалом жилы или провода. В противном случае возникнут коррозийные процессы.

Ошибки при опрессовке наконечников

Люди без специальной подготовки при опрессовке наконечников иногда допускают ошибки. Наиболее распространенные:

• Опрессовка неподходящим инструментом. Попытка опрессовать наконечник плоскогубцами или молотком приводит к повреждению кабеля.
• Выбор гильзы или наконечника неподходящего диаметра. Это уменьшает надежность соединения. Чтобы не допускать ошибок, измеряйте диаметр сечения кабеля.
• Использование наконечника или гильзы из неподходящего материала. Соблюдайте правило: медь к меди, алюминий к алюминию. Для соединения алюминиевых и медных жил есть алюмомедные наконечники.
• Недостаточное или избыточное количество опрессовок. Чтобы избежать ошибки, пользуйтесь таблицами в инструкции по эксплуатации пресса.
• Опрессовка от изоляции к лопатке. Это нарушает надежность соединения, поэтому обжимайте наконечник от лопатки к изоляции.
• Использование матрицы пресса неподходящего диаметра. Из-за этого деформируется наконечник или гильза.
• Наконечник необходимо вставлять в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

Чтобы не допускать ошибок, пользуйтесь профессиональными инструментами для опрессовки наконечников и гильз. В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

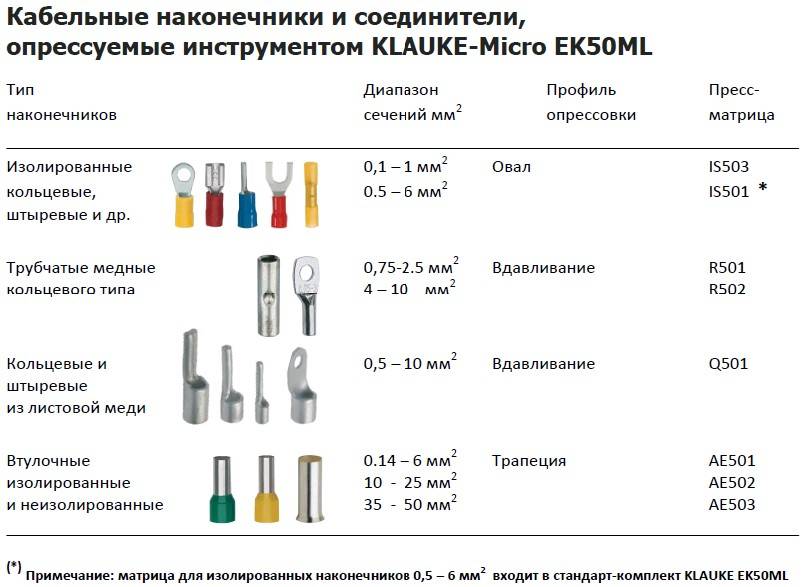

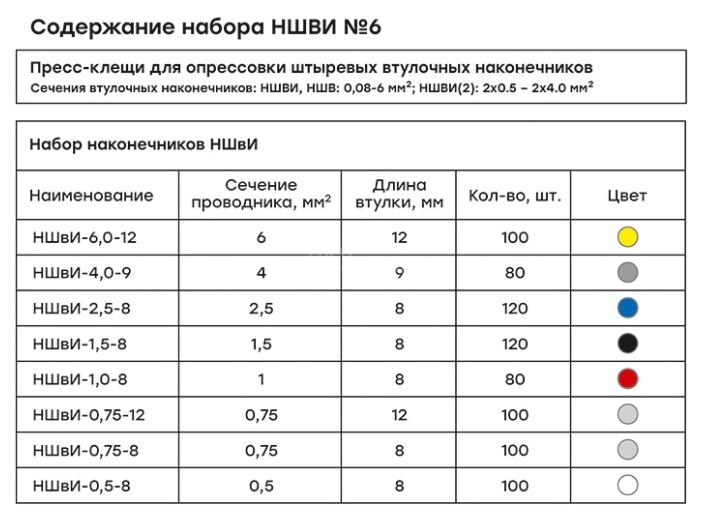

Инструменты для опрессовки

Основной инструмент, необходимый для опрессовки проводов в домашних или промышленных условиях, называется кримпером или пресс-клещами. Это приспособление похоже на пассатижи со специальными зубчатыми промежутками, куда укладываются жилы в оконцевателе. Позволяет создать необходимое давление для плотного прилегания стенок концевика к металлическим жилам.

Выбирать клещи нужно, ориентируясь на толщину кабеля для опрессовки. Существует пять видов кримперов:

1. Ручные. Позволяют обработать электрожилы диаметром до 10 мм2.
2. Ручные усиленные. Для кабелей, достигающих 50 мм2.
3. Ручные гидравлические. Предназначены также для кабеля до 10 мм2, но требуют меньших усилий при обжиме.
4. Ручной пресс. Инструмент, рекомендованный для промышленности, справится с диаметром жилы до 240 мм2.
5. Гидравлический пресс. Оснащен ножной педалью или электроприводом. Производит опрессовку электрокабелей толщиной до 300 мм2.

Кроме обжимных орудий облегчить процесс опрессовки помогут другие средства, позволяющие резать провода, очищать их от изоляции, скручивать металлические жилы.

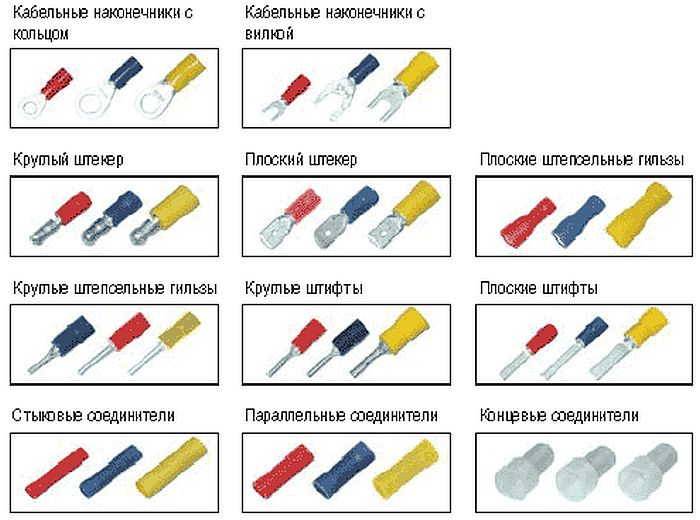

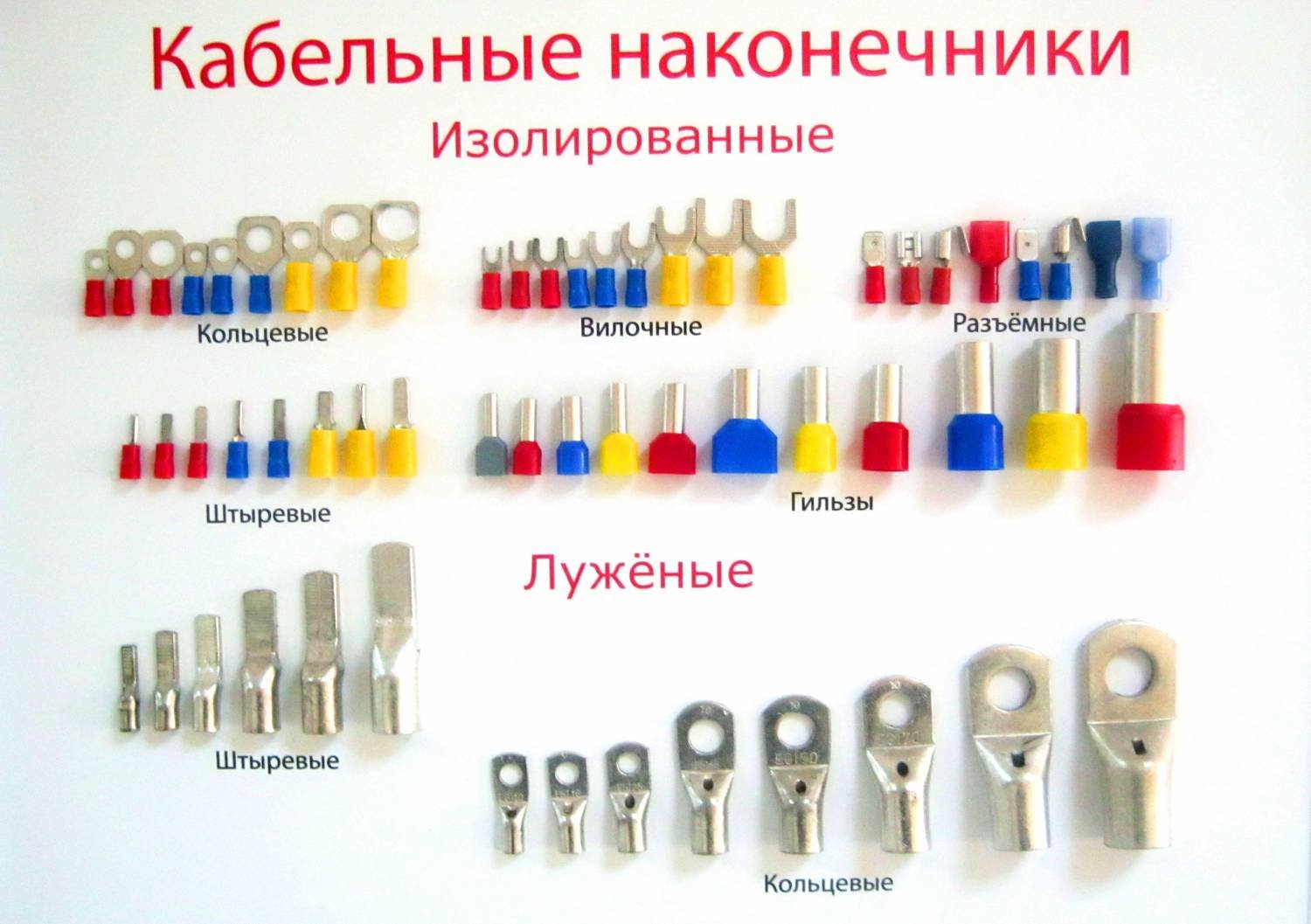

Разновидности наконечников

Для эффективной работы оборудования недостаточно простого подключения к электросети. Ещё одним важным условием является обеспечение надёжного контракта между оборудованием и проводом. Плохое соединение может послужить причиной:

• перегрузок;
• скачков напряжения.

Эти ситуации в большинстве случаев приводят к тому, что приборы выходят из строя, требуют дорогостоящего ремонта или замены. Избежать таких проблем поможет использование специальных соединителей.

Материал, который применяется для их производства, может быть различным. Чаще всего встречаются:

• Алюминиевые. Подходят для проводов с алюминиевыми жилами с сечением 16−240 мм2. Для их изготовления используется труба из алюминия марки АД1М.

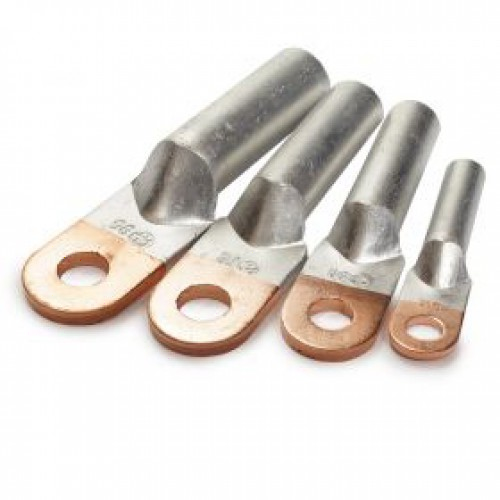

• Алюмо-медные. Применяются для соединения алюминиевых кабелей с медными выводами электротехнических устройств. Цилиндрическую часть таких изделий производят из алюминиевого прута марки АД1М, контактную часть, на которой находится крепёжное отверстие, — из медного прута марки М1. Обе части соединяются с помощью фрикционной диффузии.
• Медные. Используются для проводов с медными жилами диаметром 2,5−240 мм2. В качестве исходного материала для них выбирают цельнотянутые медные трубы марки М2 и листки меди марки М1 и М2.

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

• Правильно выбрать наконечник и по материалу и размерам.
• Грамотно зачистить жилу.
• Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
• Подобрать нужную матрицу.
• Соблюсти последовательность обжима.

Зажим проводов разного сечения в общий наконечник

Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:

• Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
• На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.

По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.

Основные виды гильз для опрессовки проводов

Гильзы бывают разные, так же, как и провода. Бывает, нужно соединить алюминиевый провод с медным, а как это сделать? Ведь разные материалы обладают разными техническими характеристиками.

Вот именно для таких случаев существуют несколько основных типов гильз, применяемых повсеместно электромонтажной братией.

Медные

Тут все понятно, на скрутку из медных проводов одевается руками электрика гильза из того же материала и обжимается. Однако все не так просто. Медное изделие подразделяется также на два вида: ГМ и ГМЛ.

• ГМ — означает «гильза медная». Используется в обычных случаях, когда необходимо просто зафиксировать скрутку.
• ГМЛ — «гильза медная луженая». Такое изделие в процессе лужения покрывается слоем специального раствора (олово-висмутового), который защищает гильзу от коррозии.

Алюминиевые

Гильзы из подобного материала служат для соединения алюминиевых проводов. Хотя встречались мне такие «мастера», которые пренебрегали данным правилом и лепили халтуру: на медную скрутку с умным видом одевали алюминиевую гильзу и наоборот. Честно говоря, мне хотелось в тот момент дать подобным умельцам по рукам, только ведь не поймут, за что, да и сдачи могут дать.

Комбинированные (алюмомедные)

Данные изделия используются для соединения проводов из разных материалов. С одной стороны (медной) заводится медная жила, с другой же — алюминиевая. Все это дело хорошенько обжимается.

С изоляцией

ГСИ гильза — изделие, прошедшее процесс лужения и покрытое внешней изолированной оболочкой (ПВХ). При использовании таких типов гильз, электрику нужно только сделать жим, не заботясь об изоляции скрутки.

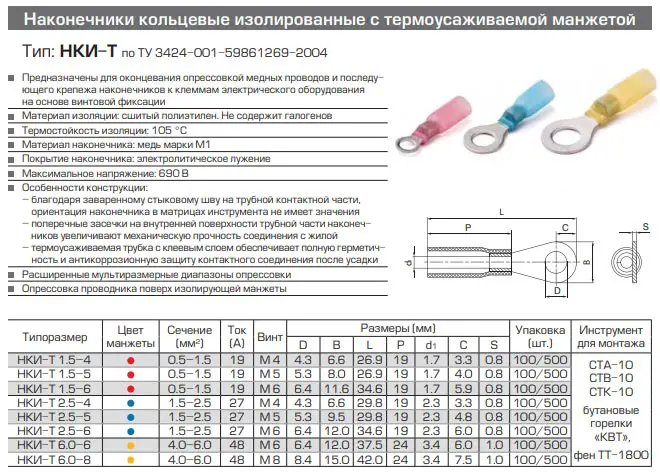

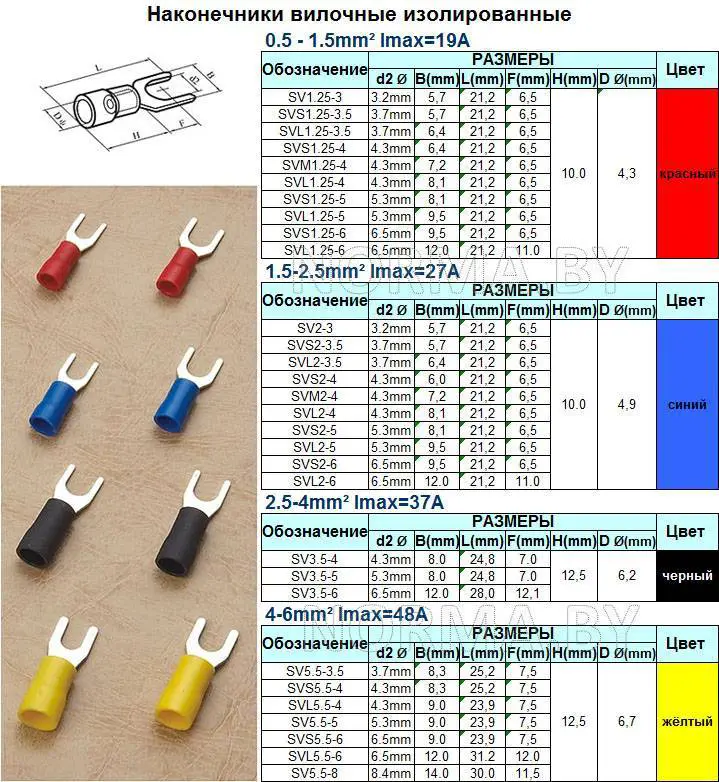

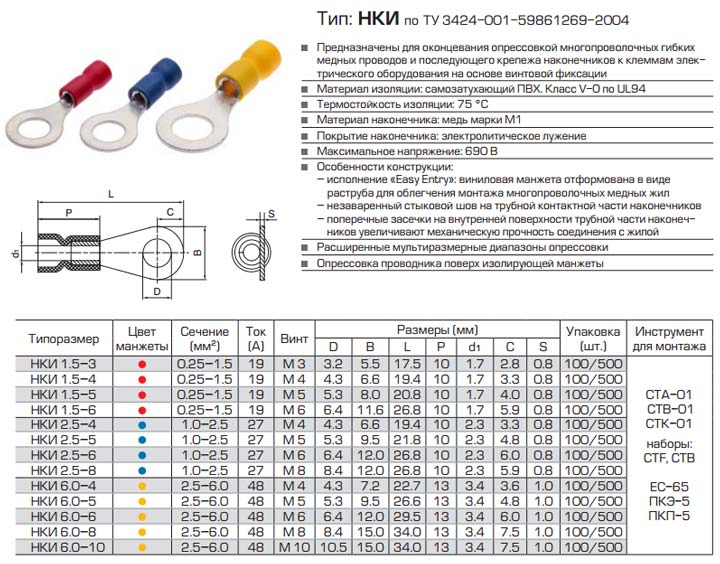

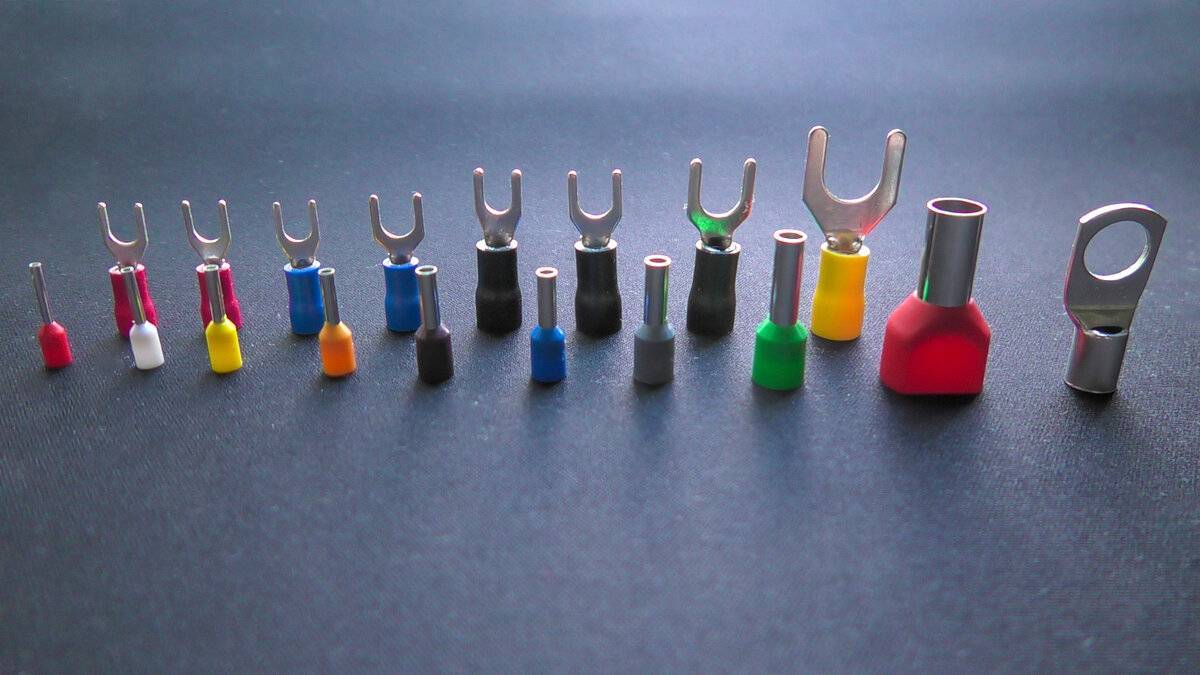

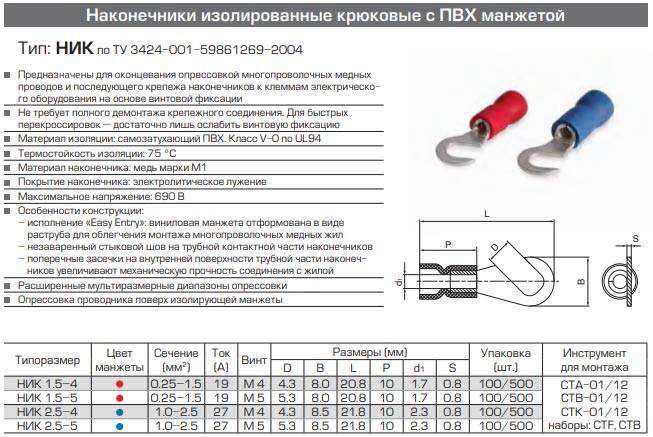

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Качественный контакт в соединении, переходное сопротивление

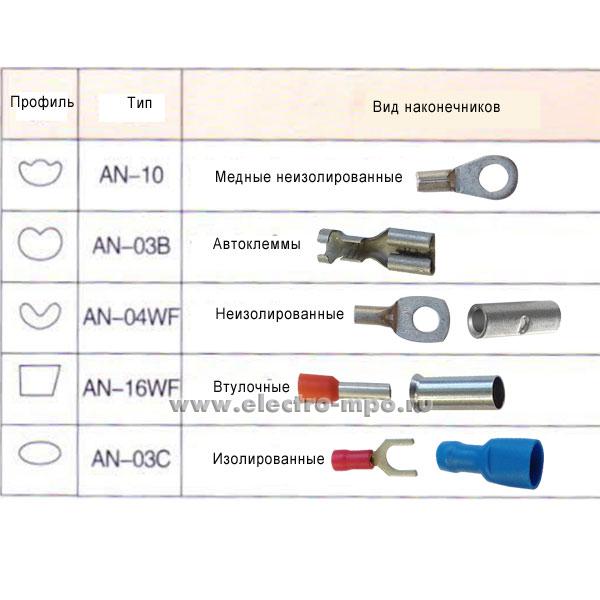

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

• без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
• с покрытием, ТМЛ – Х – У.

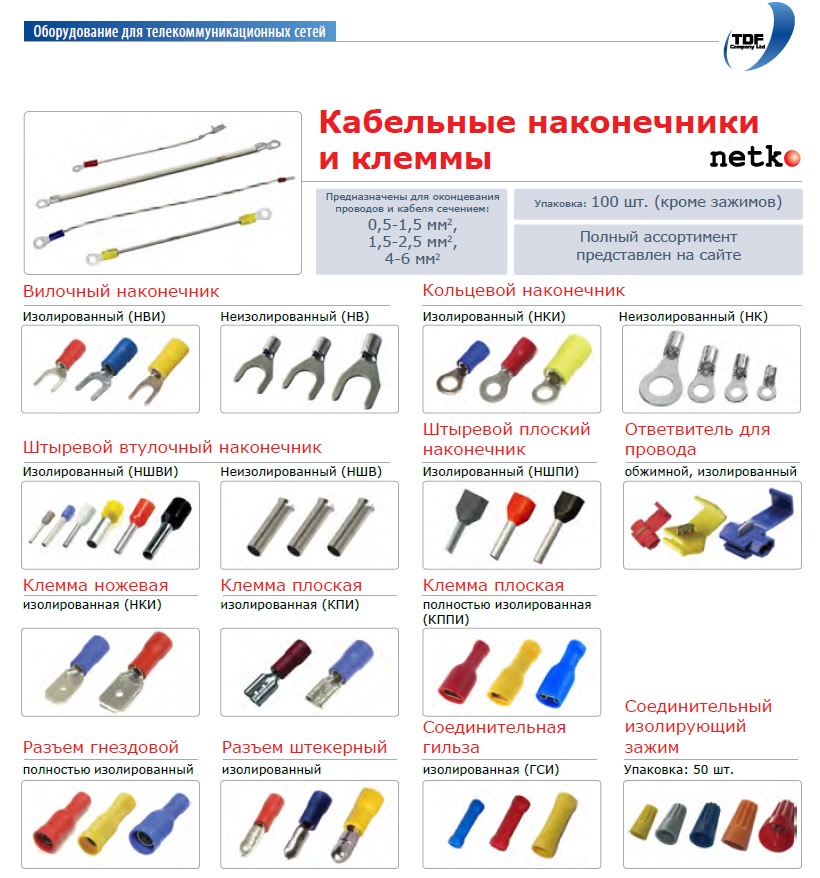

Наконечники

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Алюмомедный наконечник

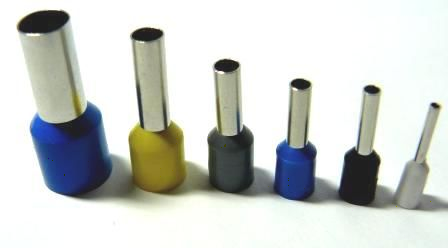

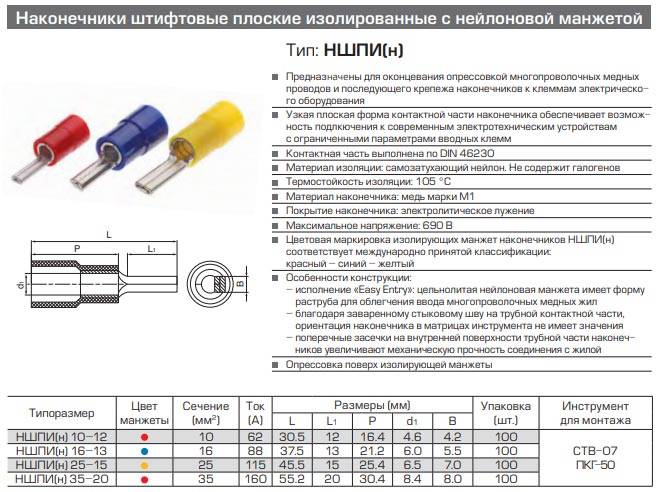

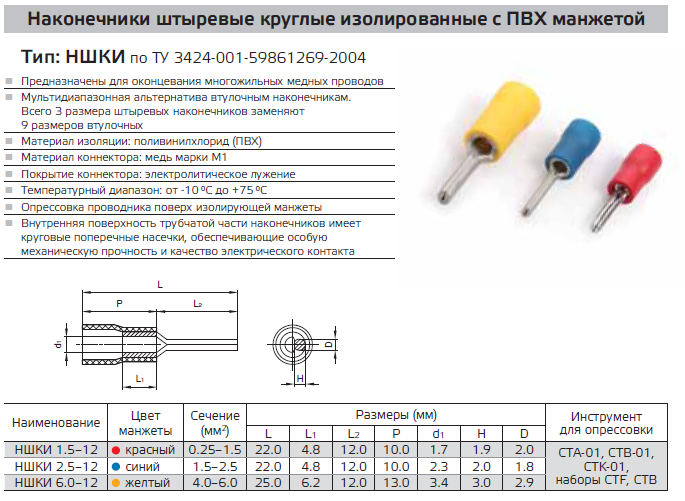

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

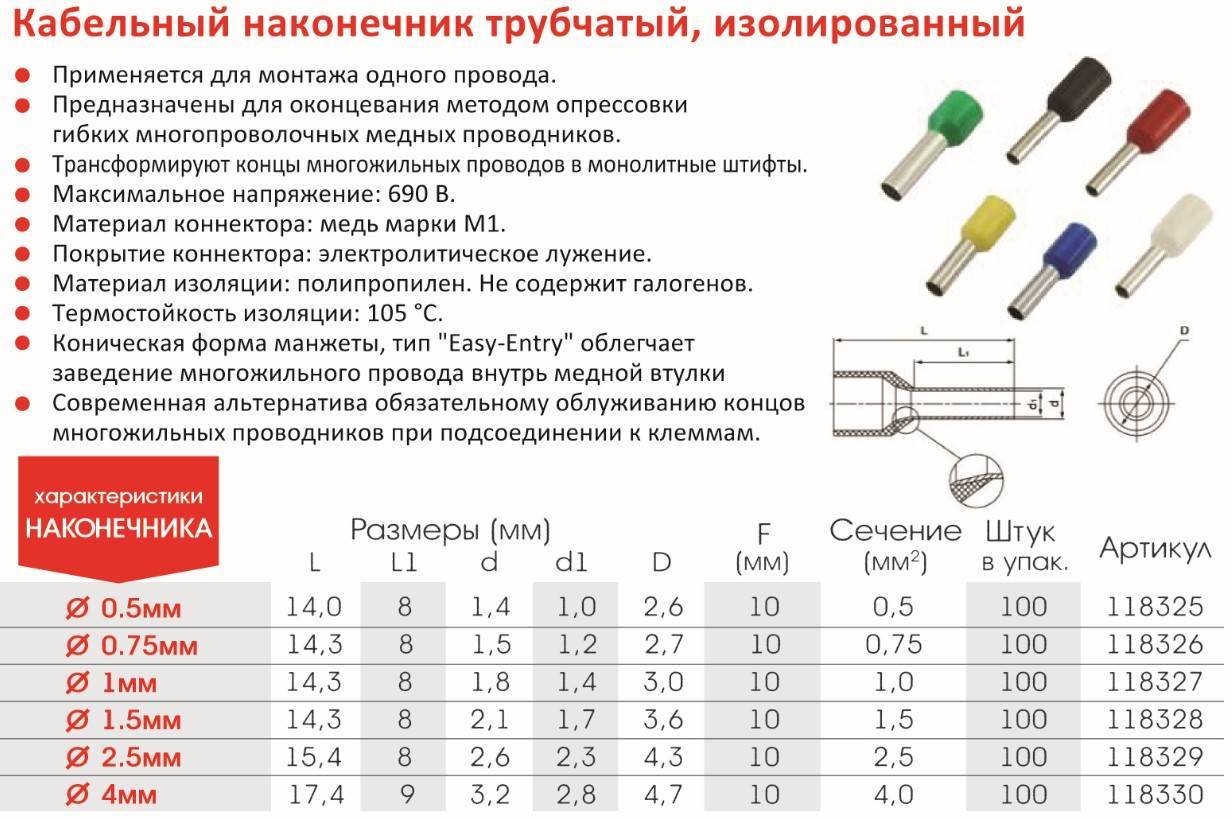

Наконечники НШВИ

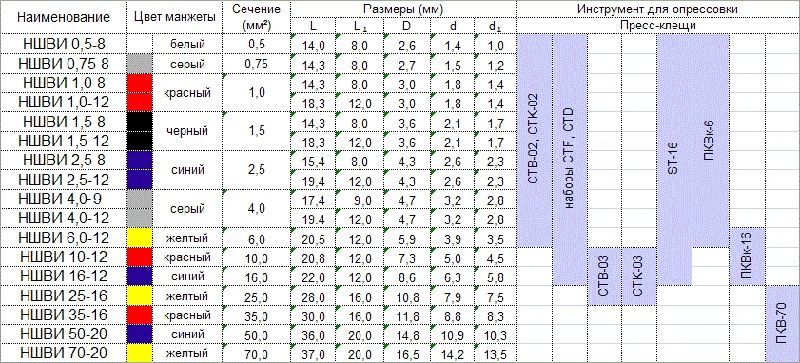

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

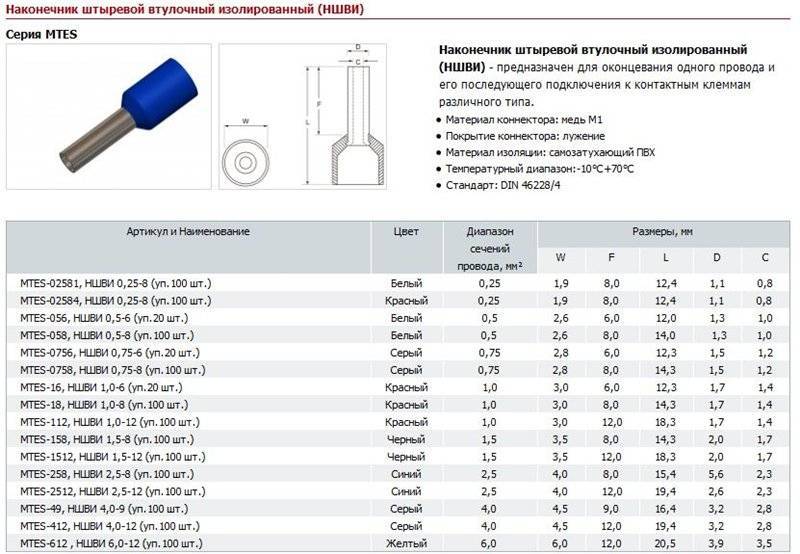

Обжимной наконечник для провода НШВИ:

Обжимной наконечник для провода НШВИ

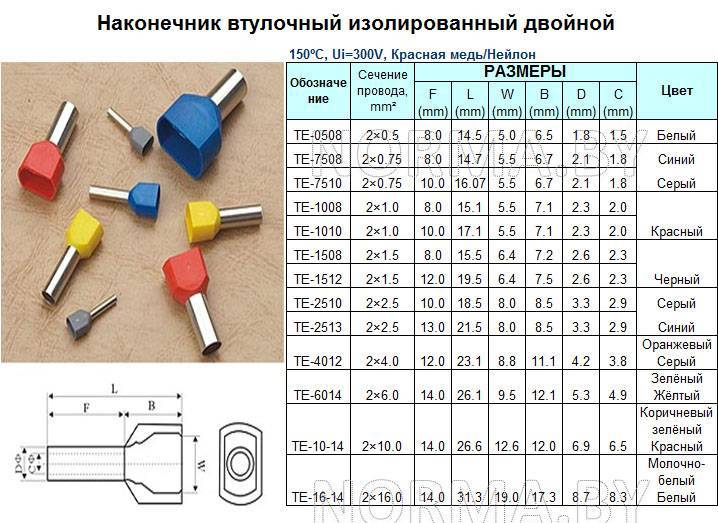

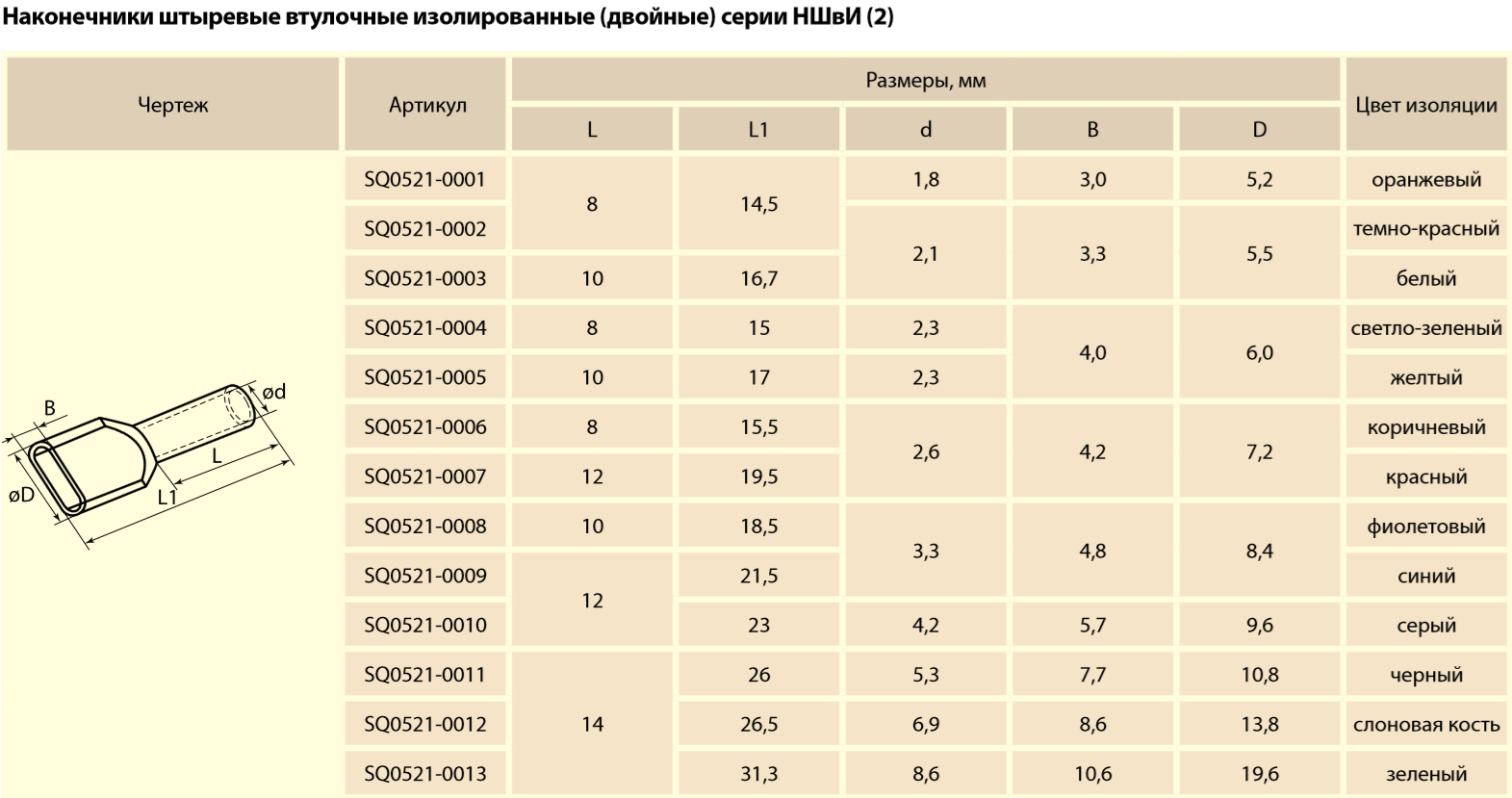

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

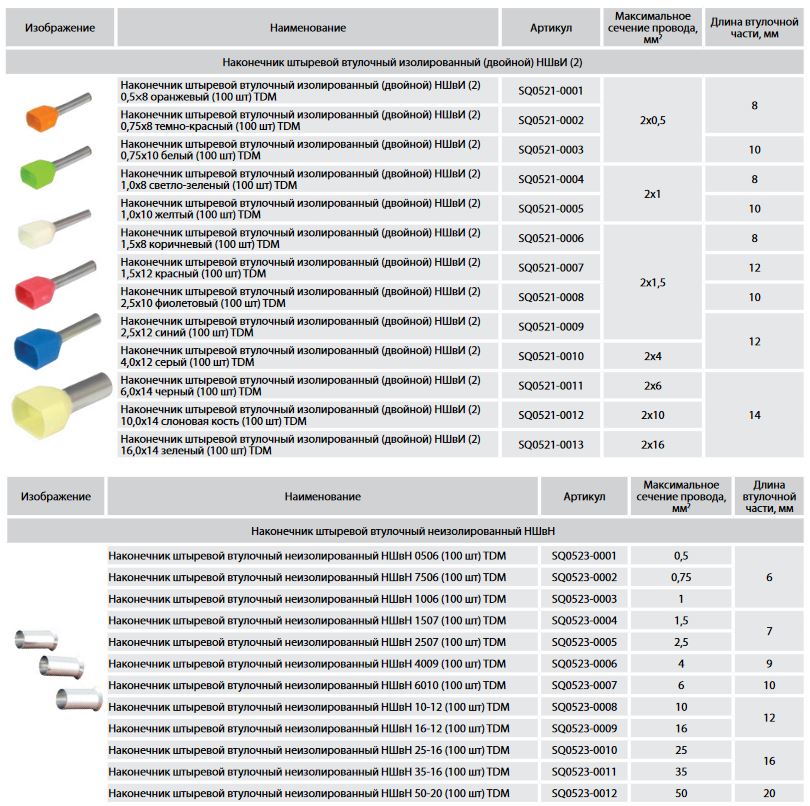

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

• выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
• на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.
