Как прокладывается наружный водопровод

Трубы из полиэтилена низкого давления

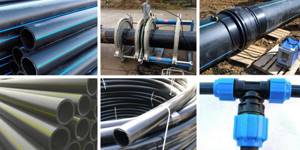

Трубы из ПНД используют для наружной прокладки водопроводов. Их выпускают в отрезках и бухтах диаметров, соответствующих стандартному числовому ряду.

Существует несколько марок полиэтилена в зависимости от его внутренней структуры, трубы изготавливают из ПЭ-80 и ПЭ-100, лучший из них последний.

В отличие от полипропиленовых, у ПНД-труб толщина стенки может варьироваться в более широких границах. Для них также установлено размерное соотношение наружного диаметра к толщине стенки SDR, и оно может быть разным в диапазоне от 2,5 до 41.

ПНД-трубы рассчитаны на транспортировку воды с температурой, не превышающей 40 °С. Понятно, что их используют только в системах холодного водоснабжения.

Что касается напорных характеристик, то давление, которое может выдержать ПНД труба, лежит в диапазоне от 2,5 до 25 бар и напрямую зависит от SDR.

ПНД трубы соединяют при помощи компрессионных наружных муфт, так что их внутренний диаметр на всем протяжении трубопроводной магистрали остается неизменным.

Статья по теме:

Что такое ПНД труба

В отдельной статье рассказывается, что такое ПНД труба – процесс производства, применение, способы стыковки, монтаж.

Рис. 4 Монтаж труб из полипропилена и полиэтилена

Подготовительные работы и этапы монтажа

Самая простая техническая схема внешнего водопровода включает в себя следующие элементы:

  • насосная станция;
  • запорный механизм;
  • накопительный резервуар, который нужен для поддержания оптимальных параметров давления;
  • приборы, регулирующие процесс подачи воды;
  • трубопровод.

Все работы должны быть регламентированы нормативными актами СНиП 2.4.2-84, СНиП 3.5.4-85*. Могут быть:

  • наземными: по опорам и эстакадам с последующим утеплением или его отсутствием;
  • подземными: характеризуются прокладыванием траншей.

Для монтажа внешнего водопровода на дачном участке целесообразнее отдавать предпочтение последнему варианту. Для реализации может потребоваться специальное оборудование и техника, если же площадь небольшая, выкопать их можно самостоятельно.

Этапы монтажа внешнего водопровода включают следующие процессы:

  1. Подготовка почвы и рытье траншей (глубина залегания труб не менее 0.5 м).
  2. Укладка труб и их соединение.
  3. При необходимости утепление элементов водопроводной магистрали.
  4. Заделка места ввода трубопровода в дом.

В завершение обязательно проводят проверку системы на герметичность.

Проведение земляных работ

Выемка почвы и подготовка траншей для трубопровода осуществляется по следующей технологии:

  1. На приусадебном участке намечается приблизительное расположение сети трубопровода и согласно размерам осуществляется выемка земли, глубина траншеи зависит от приблизительной глубины промерзания почвы. Как правило, она колеблется в пределах 1,5-1,8 метра. На величину этого параметра также оказывает влияние продолжительность низких температур в регионе, плотность почвы и ее влажность. Оптимальная ширина траншеи – 50 см.
  2. Дно траншеи обязательно выравнивают. Если грунт рыхлый, его дополнительно трамбуют. Прежде чем укладывать трубы, обустраивают подушку, изготовленную из гравия или песка.
  3. На подготовленной подушке размещают трубы, в местах стыка нужно делать приямки.

Канализация

Прокладку инженерных сетей и коммуникаций завершает построение систем канализации Этот этап важен, так как его грамотное исполнение позволяет создать приемлемые, комфортные санитарно-гигиенические условия обитания. Наружные инженерные системы канализации представляют собой автономный комплекс для очистки фекальных стоков. Или же просто прокладываются трубы и делается врезка в систему центральной канализации. Определение места врезки в центральную канализацию и проведение самой операции стоит проводить только опытным специалистам.

Канализационная система одного здания, целого комплекса или района может быть автономной или подключенной к центральной сети водоотведения

Под внутренней канализацией понимают систему вывода проложенных труб к месту, где находится наружный канализационный сток.

Беспроблемная работа канализации требует учета ряда условий при прокладке:

  • уклона трубопровода;
  • глубины залегания труб;
  • типов труб и создания минимально необходимого для монтажа свободного пространства;
  • объема сточных вод;
  • проведения теплоизоляции;
  • закладки канализационных колодцев.

Прокладка инженерных сетей и коммуникаций создает систему, обеспечивающих жизнедеятельность человеческого общества. Эффективность человеческого труда напрямую зависит от качества системы коммуникаций. Это относится не только к хозяйственным объектам, но и к среде обитания, жилью. Комфортные условия существования позволяют повысить производительность труда, качество жизни отдельных людей и социума в целом.

Инструкция по монтажу

Установка полипропиленовых труб для водопровода производится следующим образом:

  1. Если в доме есть старые водопроводные коммуникации, отключите их от общего источника подачи воды и демонтируйте.
  2. Установите на отходящих от стояка линиях холодной и горячей воды шаровые краны.
  3. При необходимости поставьте фильтры для очистки воды.
  4. Если потребуется, смонтируйте счетчики для контроля расхода воды.
  5. На расстоянии 1-1,5 метра друг от друга прикрепите к стене клипсы по всей линии монтажа коммуникаций вплоть до точки потребления. Если коммуникация пройдет через стену, установите в ней специальный «стакан» для уменьшения нагрузки на трубы.
  6. Используя специальный паяльник, фитинги и другие комплектующие, соедините трубы между собой.
  7. Прикрепите собранные трубы к клипсам.
  8. Установите на точки потребления запорную арматуру и подключите к водопроводу из пропилена.
  9. Сделайте пробный пуск воды через час после завершения монтажа.

Водопровод из полипропиленовых труб можно благополучно использовать и для системы полива на участке. Процесс его укладки похож на монтаж в доме, только трубы не крепятся хомутами к стенам, а укладываются в канавки до 45 см глубиной. Сверху добавляют защитный слой из обломков шифера или других материалов. Дело в том, что грунт пучится, а верхний слой смывается. Поэтому, закопав трубу и уложив защитный слой, вы лучше убережете коммуникации от механических повреждений.

Горячее водоснабжение:

Система горячего водоснабжения запроектирована централизованной, присоединяемая к закрытой системе теплоснабжения через теплообменник, находящийся в тепловом узле. Здесь же (в тепловом узле) предусмотрена установка стальной воронки ø300мм для опорожнения системы отопления.

Сеть холодного и горячего водоснабжения в пределах теплового узла запроектирована из труб  стальных водогазопроводных оцинкованных по ГОСТ 3262-75*. Магистральные трубопроводы, проходящие под потолком здания (в подшивном потолке) и под-водящие трубопроводы к санприборам выполнены из полипропиленовых труб PPRC ∅20-40  PN20 “Рандом Сополимер” по ТУ 2248-032-11284581-98.

Трубопроводы систем В1, Т3, Т4, прокладываемые в тепловом узле изолировать холстами из микротонкого и ультратонкого штапельного волокна из горных пород толщиной 40 мм с покрывным слоем из стеклопластика рулонного по ТУ 6-11-145-80.

При присоединении трубопроводов холодного и горячего водоснабжения в качестве уплотнителя для резьбовых соединений применять льняную прядь, пропитанную суриком или белилами, замешанными на натуральной олифе. Установку санприборов и монтаж подводок к ним производить специализированной монтажной организацией.

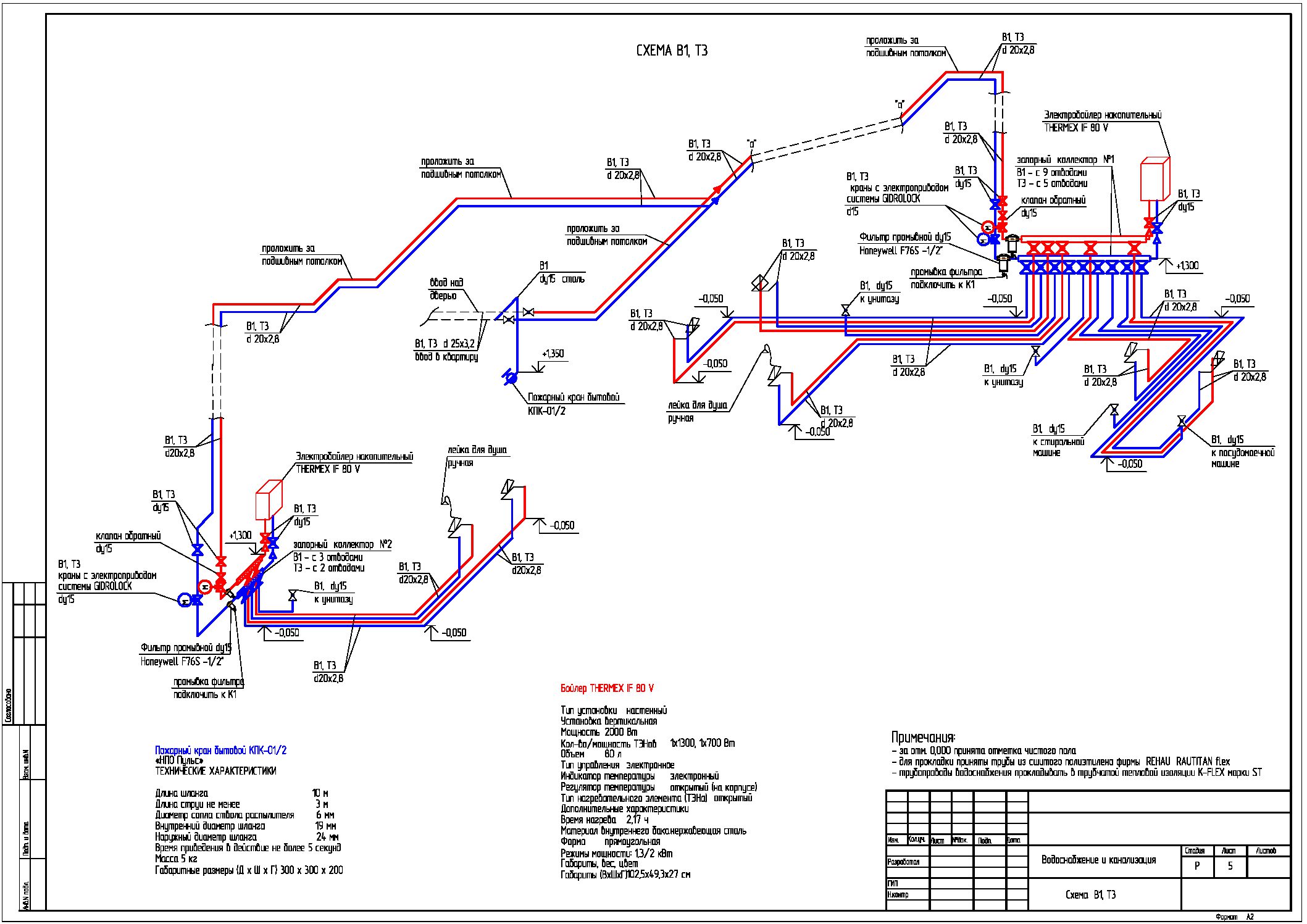

Для увеличения нажмите на картинку

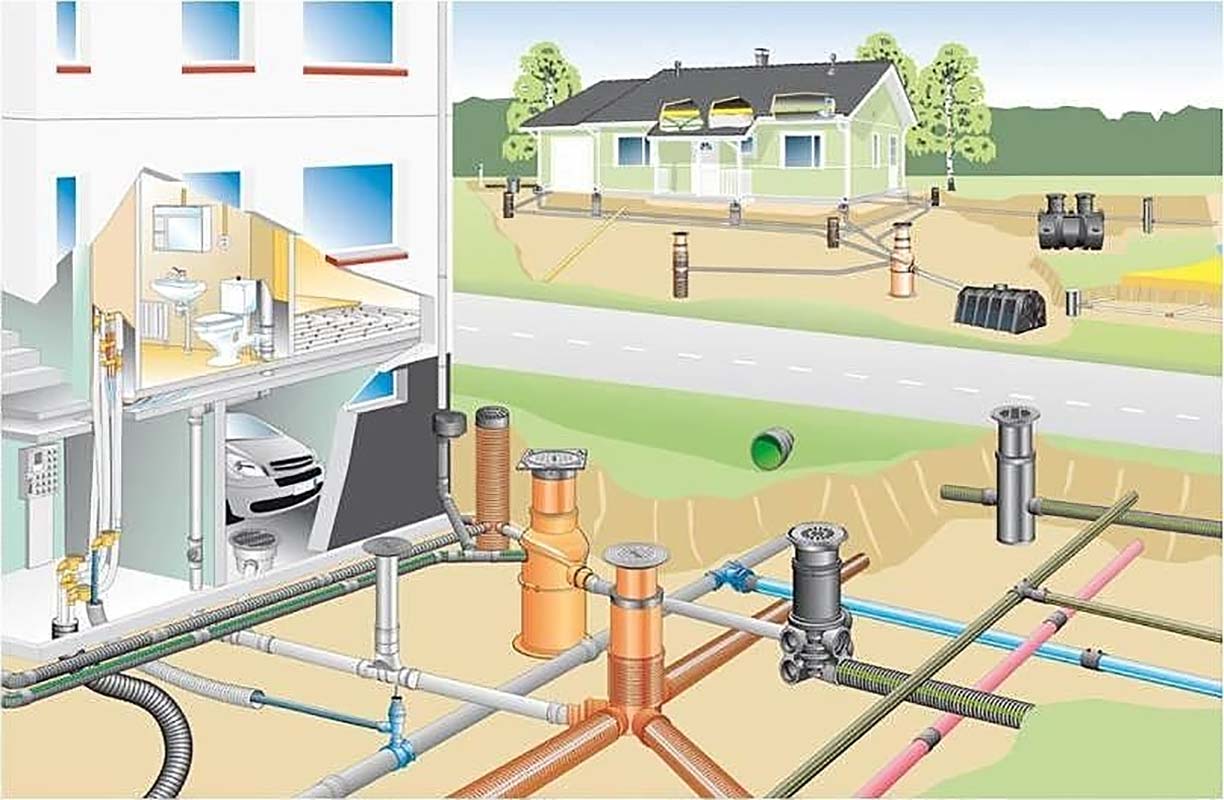

Пересечение наружных, подземных сетей водопровода и канализации

В случаях необходимости сделать пересечение сетей водоснабжения и канализации такие пересечения выполняются под прямым или близким к нему углом.

Стальные трубы водоснабжения прокладываются при пересечении с канализацией выше сети водоотвода на 0.4 м. При применении чугунных труб необходимо применить кожух из стали. Длина кожуха в ту и другую сторону от места пересечения составляет в глинистых, тяжелых грунтах не менее 5 м, а в песчаных и супесных грунтах – 10 метров.

Местные канализационные сети допускается монтировать выше сетей, осуществляющих водоснабжение зданий без кожуха, при расстоянии между стенками трубопроводов по вертикальной оси как минимум 0.5-0.7 м.

При параллельной прокладке сетей водоснабжения и канализации на одном уровне расстояние между стенками проложенных труб должно быть не менее 1.5 м при условном проходе трубопровода диаметром 200 мм включительно и не менее 3 м при условном проходе более 200 мм.

При монтаже водоснабжения, проходящего ниже труб водоотведения, вышеуказанные расстояния по горизонтальной оси увеличивают на разность отметок глубин проложенных сетей трубопроводов.

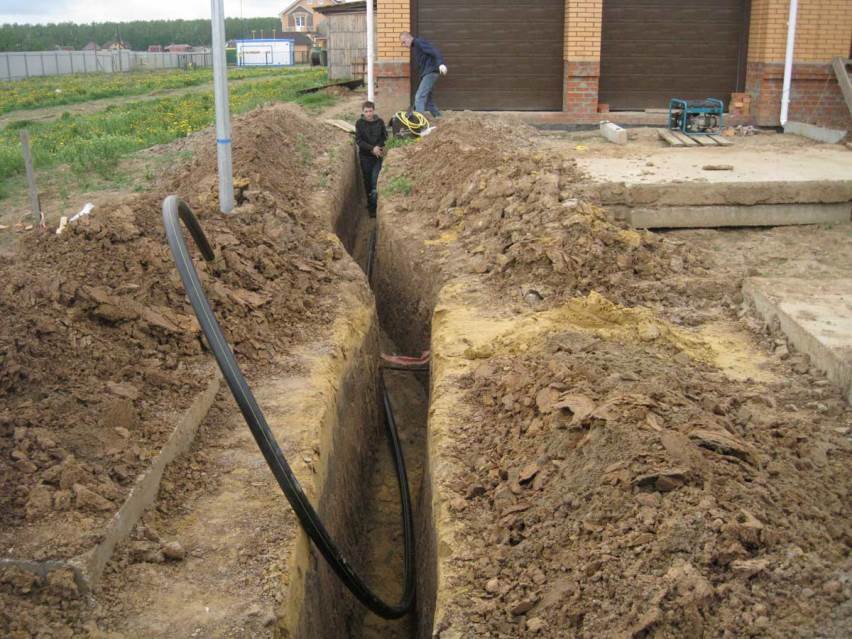

Траншея для наружного водопровода круглогодичного использования

  • В средней полосе России, глубина промерзания грунта 1000-1200 мм, значит, траншею зимнего водопровода придется рыть глубиной 1600-1800 мм.
  • Классическая траншея, должна иметь сечение в виде перевернутой трапеции, с основанием трапеции на уровни земли.
  • Если для наружного водопровода использовать трубу ПНД (полиэтилен низкого давления), то ровность траншеи не имеет значения и вполне возможно, если так требует ландшафт, сделать траншею с изгибом.

Устройство траншеи наружного водопровода дома

Подробно об устройстве траншей для водопровода в статье Прокладка траншеи наружного водопровода частного дома. Здесь кратко: На дно траншеи нужно сделать песчаную подушку 10-20 см. При глинистой почве, под песок сделать подушку из гравия (щебня).

Зависимость длины и диаметра труб

В обычных водопроводах скорость транспортировки жидкости обычно составляет около 20 м/с. Данный показатель оказывает непосредственное влияние на то, каким будет сечение трубы для водопровода.

Зависимость диаметра водопроводных труб от длины водопроводной магистрали выглядит следующим образом:

  • При длине системы меньше 30 м стоит остановить свой выбор на 25-мм трубах;
  • Трубопровод, длина которых превышает 30 м, должен иметь диаметр 32 мм;
  • Для водопроводов длиной менее 10 м вполне подходят трубы диаметром 20 мм.

При обустройстве частных водопроводных сетей чаще всего используются отрезки труб длиной 4 метра, но далеко не всегда – например, для прокладки протяженных магистралей с успехом применяются изделия длиной около 15 метров.

Номенклатура применяемых труб и вспомогательных элементов сети водопровода и канализации

Для магистральных сетей большого диаметра применяют стальные, чугунные, асбоцементные, керамические и железобетонные трубы.

Для локальных трубопроводов – стальные, чугунные, керамические и пластиковые.

В современном строительстве наибольшее распространение по соотношению цены и качества получили пластиковые системы транспортировки воды и стоков.

Преимущество их перед другими видами таковы:

  • полное отсутствие такого параметра, как коррозия;
  • хорошая устойчивость к агрессивной среде канализационных стоков;
  • прочность труб и способность принимать на себя нагрузку грунта;
  • беспрепятственное прохождение стоков из-за гладкой внутренней поверхности монтируемых труб;
  • невысокая масса труб и легкий монтаж трубопроводной системы;
  • большой ассортимент и разнообразие применяемых для производства труб полимеров.

Трубопроводы из поливинилхлорида (ПВХ)

Соединения таких труб выполняются с применением специального инструмента.

Такие соединения монтируют “в раструб” или с использованием специального клея “холодной сварки”.

Трубы из ПВХ жесткие, и при необходимости сделать поворот, отвод и другие операции применяют специальный фитинг – отводы и тройники.

Хорошо выдерживают нагрузку при закладке их в землю.

Трубопровод с применением труб из полипропилена

Полипропиленовые трубы выпускаются одно- и многослойные.

Однослойные трубы состоят из толстого слоя полипропилена.

Многослойные трубные изделия состоят из двух слоев полипропилена, а между ними расположен слой фольгированного алюминия.

Соединения при монтаже производится при помощи фитинга или методом сварки, специальными сварочными аппаратами для полимерных трубопроводов.

https://youtube.com/watch?v=KzyCaCOEzsQ

Полиэтиленовые трубы высокого (ПВД) и низкого давления (ПНД)

Эти трубы имеют очень низкую предельную температуру эксплуатации.

Выпускаются они по двум технологиям с применением высокого и низкого давления.

Полиэтиленовые трубы эластичны, транспортируются в бухтах. Такими трубами хорошо выполнять повороты трубопроводной сети.

Соединения их между собой выполняют при помощи фитинга и посредством сварных операций.

Особо прочные и термически устойчивые трубы из сшитого полиэтилена.

https://youtube.com/watch?v=TQ68VvBhrbI

Инструменты для монтажа водопровода

Чтобы качественно провести монтажные работы по укладке водопроводных труб в землю, далеко не всегда нужно прибегать к помощи специального оборудования. Многие из приспособлений для прокладки имеются в хозяйстве в большинстве домов. Понадобится следующий набор инструментов:

  • труборез, острые ножницы для разрезания труб, нож или ножовка;
  • дрель или перфоратор;
  • наждачная бумага;
  • строительный карандаш;
  • рулетка;
  • набор газовых и гаечных ключей (для плотного затягивания фитингов);
  • паяльник (если монтаж будет проводиться способом горячей сварки);
  • инструменты для земляных работ: лопата, компактный лом.

Для ровной и точной нарезки труб нужно пользоваться специальными ножницами

Медные трубы

  • Антибактериальные свойства меди не позволяют развиваться в воде болезнетворным бактериям.
  • Долговечность труб из медных сплавов самая высокая, причём ремонт им не требуется десятилетиями.
  • Этот металл легко обрабатывается благодаря своей пластичности и невысокой твёрдости.
  • Он не подвержен коррозии, при контакте с водой может окислиться только тонкий слой металла, а образовавшаяся при этом оксидная плёнка создаёт дополнительную защиту от механических и химических воздействий.
  • Просвет труб не зарастает отложениями.
  • Металл выглядит очень благородно и не нуждается в лакокрасочном покрытии.

Медные трубы идеально вписываются в интерьер в стиле ретро, где пластик смотрелся бы не к месту Источник handicraftgirl.com Однако смонтировать медный водопровод не так просто, это может сделать только опытный мастер.

Тестирование водопровода

Любое соединение труб не может на 100% гарантировать защиту от протечек. Поэтому водопроводную сеть перед установкой теплоизоляции подвергают испытанию. Алгоритм проводимых процессов:

вся водопроводная система заполняется водой без давления и в таком состоянии находится в течение 2 часов;
создается давление внутри труб, которое выдерживается в течение получаса;
производится проверка водопровода на предмет протечек, особое внимание стыкам.

Заключительный этап после монтажа теплоизоляционного материала – засыпка траншей грунтом. Предварительно рекомендуется трубу засыпать песком толщиной слоя – 15-20 см, затем провести наполнение траншей выбранным грунтом. В обязательном порядке водопроводную систему промывают до тех пор, пока на выходе вода не станет чистой.

https://youtube.com/watch?v=MerRvnUAI0o

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезь бовых фитингов. В свою очередь, изделия с резьбой могут быть:

  • неразъемными;
  • разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

  1. Все полипропиленовые детали должны быть защищены от огня.
  2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.


Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
Для поворотов используются специальные угольники, недопустим перегиб труб.
Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

Прокладка водопровода под дорогой

Не всегда есть возможность прокопать траншею от источника воды до дома, чтобы проложить трубопровод. Может быть, на пути вашей трубы дорога, и не разрешается ломать асфальт. Тогда применяют горизонтальное бурение. Об этом и речь.

У «Водоканала» есть специальное оборудование, но стоит данная услуга прилично, так что можно сделать своими руками, если есть возможность и желание.

Как выполнить горизонтальное бурение самостоятельно?

Какими инструментами выполняется горизонтальное бурение?

Для горизонтального бурения применяется бур — т. н. «ложка» — инструмент для бурения, у которого режущая часть имеет форму, как на картинке:

Ниже тоже бур для тех же целей, только другой формы, в простонародии называется «стакан», внутри этот бур пустотелый:

Нужна будет также штанга, к которой бур прикрепляется. Штанга имеет резьбовое соединение, чтобы можно было добавлять новые фрагменты к штанге, делая её длиннее того участка, под которым нужно пробурить. Штанга – обычная стальная труба с резьбами на каждом конце, чтобы несколько труб можно соединить муфтами. К первой трубе с одной стороны прикручивается бур.

Как выполнять горизонтальное бурение?

Горизонтальное бурение для прокладки труб под, например, дорогой делают в такой последовательности.

К участку, под которым бурить, должны с обеих сторон подходить траншеи.

Накручивается бур на штангу.

Бур забивается кувалдой на некоторую глубину из траншеи под дорогу.

Если забиваться перестало, значит, «стакан» полон – земли.

Вытащили штангу – выбили из «стакана» землю.

И дальше повторяем те же действия, по мере надобности добавляя длину штанги.

Диаметр «стакана» должен быть таким, чтобы потом в пробитое отверстие можно было вставить футляр для водопроводной трубы. Например, если водопроводная труба 25 мм, то футляр из трубы 32 мм, а диаметр бура 40 мм.

Гидравлическое испытание водонапорной системы

Для выявления недочетов монтажа водопроводной сети из труб ПНД и проверки качества соединений проводится проверка, которая выполняется согласно СНиП по следующему алгоритму:

  • водопровод заполняют на два часа водой без давления;
  • создают давление, которое поддерживают 30 минут;
  • проводят тщательный осмотр трубопровода.

Перед вводом сети водоснабжения трубы промывают чистой водой до тех пор, пока на выходе жидкость не станет соответствовать гигиеническим нормам.

Сооружение наружного водопровода из полиэтиленовых труб низкого давления представляет собой совокупность технологических операций и методов. Тщательное соблюдение условий их выполнения и своевременный контроль обеспечит функционирование сети водоснабжения частного дома в течение длительного времени без дополнительного вмешательства и ремонтных работ.

Источник

Пластиковые

В наше время альтернативой металлическим трубам стали их пластиковые аналоги. Причем их размеры имеют больше разброс. Материалом для такого изделия служит:

Каждый производитель таких труб сам устанавливает свою размерную сетку. Поэтому если изготавливается одна система, желательно использовать детали одного и того же производителя.

Безусловно, расхождения обязательно будут, но они будут минимальными, и не вызовут особых трудностей у хорошего мастера. Если у человека мало опыта, ему придется приложить некоторые усилия, чтобы подогнать все размеры.

Таблица размеров пластиковых труб для водопровода с применением полипропилена различной плотности показывает самые популярные модели.

Когда прокладываются всевозможные коммуникации, строители используют и другие диаметры водопроводных пластиковых труб.

Диаметры водопроводных труб в таблице помогают подбирать подходящее изделие для проведения ремонта или других работ.

Этапы монтажа

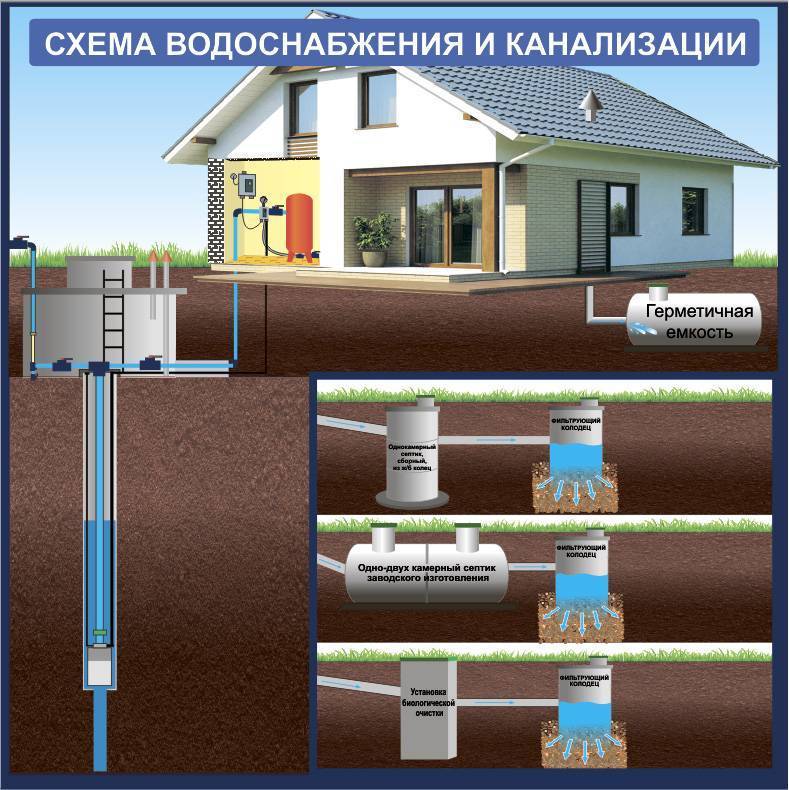

Схема наружного водоснабжения

Организация наружных сетей и объектов водоснабжения начинается с разметки на местности точно по подготовленному проекту. Дальше раскопки. Глубина формируемых траншей также указывается в проекте. Ширина должна быть на 0,5 м больше диаметра укладываемой трубы.

Если грунт на строительной площадке рыхлый, выровняйте и уплотните дно и стенки траншеи. Перед укладкой трубы дно засыпают слоем песка толщиной 10-20 см, который также разравнивают и утрамбовывают.

Уложить трубы в траншеи. На стыке между отрезками трубы, например ответвлениями, на дне траншеи делается приямок. Собственно процесс соединения труб осуществляется двумя способами: с помощью фитингов или сварки. Если используемая труба имеет диаметр более 150 мм, соединение выполняется с помощью фланцевого фитинга.

Чаще всего используется технология сварки: сварка встык и электромуфта. Соединение встык — наиболее эффективный способ достижения максимальной прочности соединения. Но если диаметр укладываемых труб меньше 63 мм, то лучший вариант – электромуфтовая сварка.

После завершения монтажных работ проводится теплоизоляция водопровода. Для этого используются специальные баллоны, они же оболочки, изготовленные путем прессования различных теплоизоляционных материалов: минеральной ваты, пенополистирола, пенополиуретана и так далее. Нагреватели этого типа состоят из двух-трех частей, которые наматываются на трубу и скрепляются между собой вязальной проволокой или хомутами.

Бытовая канализация:

Внутренняя система канализации здания имеет один выпуск ∅150мм в смотровой колодец КК-1 наружной канализационной сети.

В местах пересечения канализационных стояков с плитой перекрытия заложить противопожарные муфты ∅110/60  и ∅50/60  ПМ-Огракс и заделать в маты URSA М-25 толщиной 40мм на всю высоту перекрытия.

Канализационные стояки прокладываются открыто в помещениях санузлов. Для обслуживания внутренних сетей канализации предусматриваются прочистки (в полу – прочистки в лючках), на стояках – ревизии.

Вентиляция канализационных сетей производится через вытяжные стояки, выведенные выше кровли на 0,5м.

Стояки канализации, проходящие по чердаку запроектированы в тепловой изоляции из матов из стеклянного штапельного волокна URSA М-25 по ТУ 5763-001-71451657-2004 толщиной 40 мм с покрывным слоем из фольги алюминиевой по ТУ 36-1177-77.

Сети канализации, проходящие под полом первого этажа, и вытяжные стояки в пределах чердака запроектированы из чугунных канализационных труб по ГОСТ 6942-98; отводные трубопроводы от санприборов и  стояки – из труб полипропиленовых по ТУ 4926-010-42943419-97. Выпуск канализации запроектирован из труб чугунных канализационных ∅150 по ГОСТ 6942- 98 на естественном основании.

Для ликвидации засоров на горизонтальных участках сети установлены прочистки: в начале участков, при угле поворота более 30 градусов, на прямых участках через 8 – 10 м в зависимости от диаметра 50 – 100 мм. Отверстия прочисток закрыты заглушками (пробками). Опуски крепят к стенам хомутами, под раструб. К полипропиленовым трубопроводам санитарные приборы присоединены с помощью резиновых манжет, колец.

Поделиться

4.5

Помощь сайтуКарта мир 2200700117468099 Юmoney 410011101320764

Добавить свой материал

Как скачать

Спасибо за помощь!

Глубина прокладывания

Для средней полосы России трубу рекомендуют прокладывать на глубину не менее 1,8 метра, а для северной части России – более 2,5 метров. В центральной части России глубина промерзания грунта достигает 1,5 метров. Следует учитывать, что уровень промерзания может зависеть от влажности и от плотности грунта

Не важно, под чем будет лежать труба – под бетонным основанием или под фундаментом – копать все равно нужно глубже

Лучше копать сразу на глубину 2 метра. Можно делать это своими силами, но если нет времени или возможности, можно нанять специализированную компанию или гастарбайтеров.

Подключение частного дома к центральному водопроводу – последовательность проведения работ

Дом можно подключить к центральной магистрали не дожидаясь получения плана на прокладку трубопровода, есть несколько способов решения данной задачи.

Хотя прерогативой на подключение водоснабжения и врезки в водопроводную магистраль обладает водоканал, которому за полтора-два часа работы придется выкладывать немалую сумму, данные работы можно провести с помощью специалистов в других организациях или наемных рабочих при соблюдении технических условий. Подключение к водоснабжению частного дома должно производиться в следующем порядке:

  • Выбирается методика врезания в магистраль, наиболее простым вариантом является использование накладных хомутов на магистрали из пластиковых или стальных труб. Следует отметить, что врезка в трубопровод под давлением, предполагает использование специальных устройств, основанные на методике сверления трубопровода через накладные хомуты.
  • Выбирается материал трубопровода, который нужно заказать длиной от точки водозабора до дома, обычно предпочтение отдают легким, прочным и не поддающимся коррозии трубопроводам из полиэтилена низкого давления ПНД.
  • Приобретаются необходимые приборы учета и компрессионные фитинги, являющиеся основными элементами арматуры для подсоединения трубопроводной магистрали из ПНД.

Рис. 7 Прокладка трубопровода своими руками – проведение земляных работ

  • Устраивается колодец из бетонных колец в месте, где должно проводиться врезание, аналогично выкапывается яма нужной глубины около фундамента дома, в котором сверлится отверстие для ввода трубы в дом.
  • С помощью специальной техники (траншеекопатели, малогабаритные экскаваторы) или своими руками выкапывается траншея нужной глубины, в которую помещается ПНД трубопровод. После подсыпки песка в траншеи уложенный на песчаную подушку трубопровод закапывают, при небольших глубинах залегания используют кабельный обогрев трубопровода или теплоизоляцию, засыпку не проводящими тепло материалами (керамзит).
  • ПНД труба подключается к магистрали через фитинг с запорным краном вместе с опломбированными приборами учета, после чего вода может быть подана в дом.

Устройство и предназначение

Основное назначение водопровода — обеспечение непрерывной подачи воды из скважин, водоемов и других источников. Правильный и безопасный монтаж водопровода необходим для благоустройства населенных пунктов и объектов коммерческого назначения.

Система состоит из инженерных конструкций, выполняющих ряд функций:

  • забор воды из скважин, рек, озер и родников;
  • транспортировка и хранение;
  • распределение ресурсов между объектами;
  • очистка воды.

Прокладка водопровода невозможна без создания системы водоотведения, предназначенного для стока жидкостей из домов и зданий, очищению воды и возвращении в природную среду.

Для исключения риска заражения экосистемы используется грамотная схема канализации для сбора, осветления и дезинфекции жидкости.

Для обеспечения бесперебойного водоснабжения в коммуникациях предусмотрены резервные запасы. Это позволяет обеспечивать жилые дома и хозяйственные объекты ресурсами в случае неполадок в системе.

В связи с этим можно выделить главную задачу водопровода — добыча воды из источника, контроль ее качества и транспортировка в пункты назначения.

При проектировании коммуникаций учитывают источник воды. Для крупных производственных предприятий используют централизованные источники, а для местного забора воды устанавливают специальные резервуары. Снабжение горячей водой производится через закрытый водозабор, в котором происходит нагрев и транспортировка.

В зависимости от назначения объекта водопроводная система может быть:

  • пожарной;
  • производственной;
  • оборотной;
  • хозяйственно-питьевой;
  • для снабжения горячей водой.

Противопожарную систему можно объединять с другими, включая хозяйственно-питьевую и производственную.

Для нормального функционирования коммуникаций устанавливают ряд сооружений:

  • водозаборные станции, необходимые для забора жидкости из природного источника;
  • насосные станции, используемые для создания нужного давления при транспортировке воды и последующей поставке на определенную высоту;
  • устройства для очистки жидкости, повышающие ее качественные показатели;
  • водопроводные системы;
  • резервные и регулирующие резервуары.

Тестирование водопровода

Любое соединение труб не может на 100% гарантировать защиту от протечек. Поэтому водопроводную сеть перед установкой теплоизоляции подвергают испытанию. Алгоритм проводимых процессов:

вся водопроводная система заполняется водой без давления и в таком состоянии находится в течение 2 часов, создается давление внутри труб, которое выдерживается в течение получаса, производится проверка водопровода на предмет протечек, особое внимание стыкам. Заключительный этап после монтажа теплоизоляционного материала – засыпка траншей грунтом

Предварительно рекомендуется трубу засыпать песком толщиной слоя – 15-20 см, затем провести наполнение траншей выбранным грунтом. В обязательном порядке водопроводную систему промывают до тех пор, пока на выходе вода не станет чистой

Заключительный этап после монтажа теплоизоляционного материала – засыпка траншей грунтом. Предварительно рекомендуется трубу засыпать песком толщиной слоя – 15-20 см, затем провести наполнение траншей выбранным грунтом. В обязательном порядке водопроводную систему промывают до тех пор, пока на выходе вода не станет чистой.

Как проложить водопроводные трубы под фундамент

В отличие от других видов коммуникаций, например, электричества, которое подводится в дом без особых проблем в любом месте, с проведением водопровода и канализации дело обстоит сложнее. Здесь предстоят более масштабные строительные работы.

Для подведения воды к дому используют стальные, оцинкованные и полимерные трубы. Чаще применяют трубы ПНД — полиэтилен низкого давления. Пластиковая труба черного цвета с голубой полосой. Предназначена для холодной воды. Оптимальное сечение трубы для подземной прокладки 32мм, толщина стенки от 2 мм. Длина трубы равняется расстоянию от дома до колодца с запасом 50см.

Для прокладывания трубы выкапывают траншею от колодца на глубину от 1.5 до 2м и подводят ее под фундамент строения. Уровень промерзания почвы зависит от климатических условий. В СНиП имеются показатели уровня промерзания земли для разных регионов. Трубы должны залегать ниже уровня промерзания почвы на 40см. Если траншея неглубокая, используют утеплитель.

Ввод водопровода в дом производится под фундаментом или через подвал. Отверстие под ввод пробивают отбойным молотком или высверливают перфоратором. Быстрым, аккуратным и щадящим способом создания отверстия в стене, фундаменте и перекрытии является алмазное бурение. Труба прокладывается через футляр (отрезок трубы большего сечения).

Водосчетчик устанавливают на месте врезки в колодце или после согласования с коммунальными службами на месте ввода трубы в дом. Узел ввода водопровода в дом герметизируется и утепляется.

Водоснабжение

Для обеспечения универсальной спортивной площадки холодным водоснабжением (система В1) служит внутриквартальная сеть хозяйственно-питьевого водопровода ∅315мм на территории ОЭЗ ТВТ. Гарантированный напор в сети согласно техусловиям составляет 18,0м.

В данной части проекта запроектирован участок водопроводной линии:

– ввод хозяйственно-питьевого водопровода (система В1) в административное здание открытой спортивной площадки Ø63х3,8мм с точкой врезки в существующем колодце КВ-7сущ;

– ввод водопровода В2 на технические нужны объекта (полив территории) ∅32 с точкой врезки в существующем колодце ПГ-4.

Для учета расхода воды проектом предусмотрены узлы учёта воды на линии ввода водопровода В1 (в кол. ВК-1 размером 2500х2000) и на линии ввода водопровода В2 ( в кол. ВК-2  ∅1500) с установкой необходимой запорной арматуры. В низшей точке водопроводной сети (кол. ВК-1) предусматривается выпуск для сброса воды при опорожнении трубопроводов в колодец (МК) с последующей откачкой воды.

Водопроводные сети запроектированы из напорного полиэтилена ПЭ100 SDR17,0 ∅63х3,8 по ГОСТ 18599-2001-питьевая (для системы В1) и ПЭ80 SDR17,0 ∅32х2 ГОСТ 18599-2001-техническая (для системы В2).  Ввод водопровода запроектирован из напорного полиэтилена “Изопрофлекс-Арктик” в теплоизоляции из пенополиуритана вспененного.

Наружное пожаротушение принято по таблице 6 СНиП 2.04.02-84* и составляет -10,0 л/с, осуществляется от существующих пожарных гидрантов в колодцах ПГ-3 и ПГ-4 на кольцевой водопроводной сети В2 . Пожарные гидранты расположены из условия обслуживания ими зданий из двух точек, находящихся в радиусе 200м с учетом прокладки рукавных линий по твердому покрытию.

Выводы вместо инструкции по устройству подвода воды в дом

Подвод воды к дому осуществляется поэтапно:

Разметить трассу от источника водоснабжения до ввода водопровода в дом;
Вырыть траншею глубиной на 50 см больше уровня промерзания грунта (около 1500-1800м);
Сделать на дне ямы песчаную подушку 20 см;
В фундаменте дома просверлить отверстие под водопроводную трубу. Заложить в отверстие гильзу из отрезка стальной трубы;
Проложить трубу наружного водопровода от оборудованного источника до ввода в дом и ввести трубу в дом;
Утеплить водопроводную трубу. Утеплитель не должен соприкасаться с водой

Особое внимание уделить утеплению места выхода трубы из колодца и выхода из траншеи в дом (если такой есть) и прохода трубы через гильзу фундамента;
Подключить наружный водопровод к источнику и вводу (можно временно), а после проверить его на протечки по трассе;
Засыпать трубу наружного водопровода песком на 20 см и 30-40 см мягким грунтом;
Не утрамбовывая грунт, засыпать траншею грунтом, выкопанным из траншеи. Исключить из грунта доски, коренья, строительный мусор.

Elesant.ru

Другие статьи обучающего курса: Водоснабжение дома

  • Бурение на воду своими руками для водоснабжения дома, коттеджа, дачи
  • Виды и выбор поверхностного насоса частного дома
  • Выбираем полиэтиленовые трубы для наружного водопровода дома
  • Выбираем схему водоснабжения дома: водоснабжение дома своими руками
  • Выбрать скважинный насос просто
  • Источники систем водоснабжения частного дома
  • Как обустроить скважину для частного дома
  • Наружный и внутренний водопровод загородного дома
  • Подвод воды к дому: наружный водопровод частного дома
  • Прокладка траншеи наружного водопровода частного дома
  • Расчет поверхностного насоса: как рассчитать напор насоса поверхностного
  • Расчёт скважинного насоса: формула и пример подробного расчета
  • Системы водоснабжения частного дома
  • Станция автоматического водоснабжения: выбор и установка станции водоснабжения
  • Утепление наружного водопровода дома: материалы и способы утепления
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
