Эксплуатация циркуляционных насосов для отопления Wilo

Основные преимущества

Использование в одноконтурных и двухконтурных системах отопления этого типа насосного оборудования объясняется следующими преимуществами:

• минимум тепловых потерь;
• использование в конструкции стойких к коррозии материалов;
• наличие встроенной автоматики, управляющей работой насоса, включая термостат;
• применение индикаторных табло, оформленных в виде ЖК-дисплея;
• допустимость переключения автоматики в ручной режим;
• бесшумность работы электродвигателя, независимо от мощности и производительности насоса.

К достоинствам образцов оборудования от «Wilo» также относят компактность, что позволяет монтировать агрегаты в местах, выбираемых по усмотрению пользователя.

Для подключения применяются подпружиненные клеммы, в электродвигателе предусмотрена многоступенчатая защита, снижающая вероятность поломки при резких скачках напряжения в сети.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Преимущества насосов марки Вило

При изготовлении насосов Wilo используются только очень прочные, надежные, износостойкие, устойчивые к коррозии материалы – чугун, нержавеющая сталь, металлографит, современные полимеры. Покупая их, вы можете быть уверены в том, что приобретаете одни из лучших подобных устройств, предлагаемых производителями.

К их достоинствам относятся:

• Отсутствие тепловых потерь в результате испарения жидкости;
• Автоматическое управление работой системы. Насосы оснащены жидкокристаллическими дисплеями, встроенными термостатами и прочими элементами контроля. При этом не исключена возможность переключения ступеней вручную для изменения скорости вращения рабочего вала;
• Мотор и ротор имеют систему многоступенчатой защиты, предотвращающую выход агрегата из строя из-за скачков напряжения в сети;
• Независимо от мощности, все модели обладают компактными размерами и не занимают много места при установке;

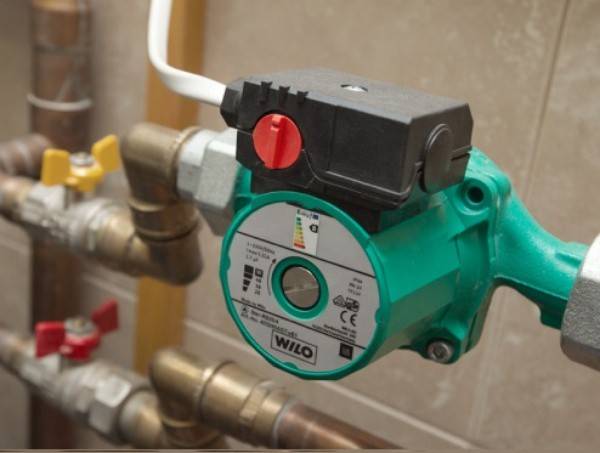

Циркуляционный насос в составе отопительной системы

Бесшумная работа позволяет монтировать устройства в жилых помещениях.

Зачем нужна принудительная циркуляция

В частном доме для организации отопления с естественной циркуляцией приходится соблюдать определенные условия. Например, устанавливать вертикальный разгонный участок трубы сразу после котла, чтобы выходящая из него горячая вода дальше двигалась самотеком. Чтобы не создавать ей лишних препятствий, саму разводку собирают из стальных труб диаметром до 100 мм и монтируют их с обязательным уклоном. В радиаторах слишком много изгибов и узких просветов, тормозящих ток жидкости. А чем медленнее она двигается, тем сильнее остывает к «концу пути», оставляя дальние комнаты плохо прогретыми. Поэтому их часто не ставят, ограничиваясь только трубами подачи и обратки большого сечения.

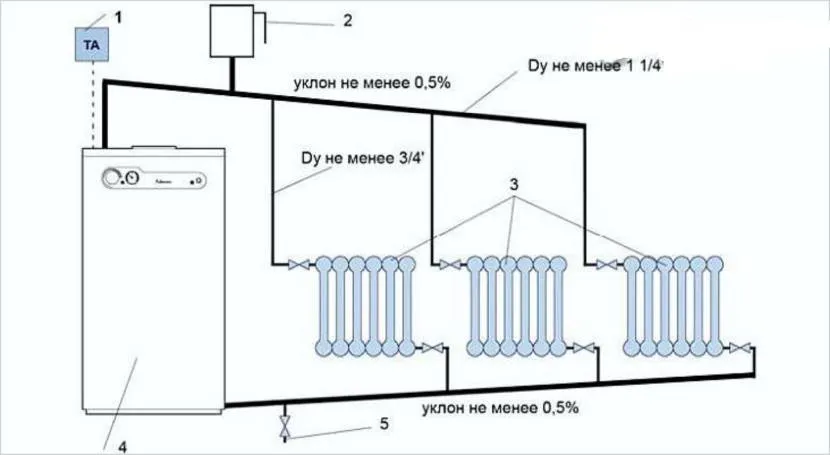

Схема отопления с гравитационной циркуляцией теплоносителя Источник gp3.su

Собрать эффективную и внешне эстетичную отопительную систему без толстых труб через все помещения и комфортной температурой в каждом из них, и помогает циркуляционный насос Wilo, установка которого дает следующие преимущества:

• благодаря принудительной циркуляции теплоноситель не успевает остывать и доносит тепло до самых удаленных комнат;
• так как вода, возвращающаяся в котел по обратке, имеет достаточно высокую температуру, много энергии на её подогрев не требуется, поэтому расход газа или другого топлива уменьшается.

В итоге мы имеем более комфортные условия в доме при меньших затратах на отопление. Система с насосом помимо радиаторов отопления легко может «потянуть» и дополнительное оборудование – полотенцесушители, теплый пол.

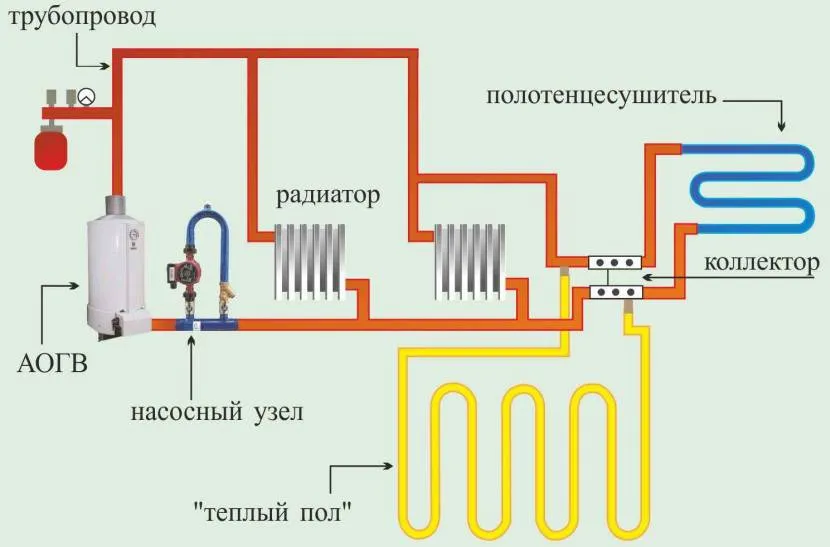

Схема отопления с принудительной циркуляцией Источник oboiman.ru

Особенности устройств этой марки

Технические характеристики насоса wilo при его включении в систему отопления позволяют увеличить её КПД за счет увеличения теплоотдачи теплоносителя. Кроме того, их участие в работе системы позволяет использовать трубы с меньшим сечением, что приводит к снижению расходов на материалы и топливо и, соответственно, к снижению количества углекислого газа, выбрасываемого в атмосферу. А количество потребляемой электроэнергии не превышает 250 Вт в сутки.

Конечно, цена устройства достаточно высока, но она с лихвой окупается за счет такой экономии, а также надежности и долговечности конструкции насоса. Она изначально предназначена для непрерывной работы в сложных условиях: под высоким напором и при любой температуре циркулируемой жидкости.

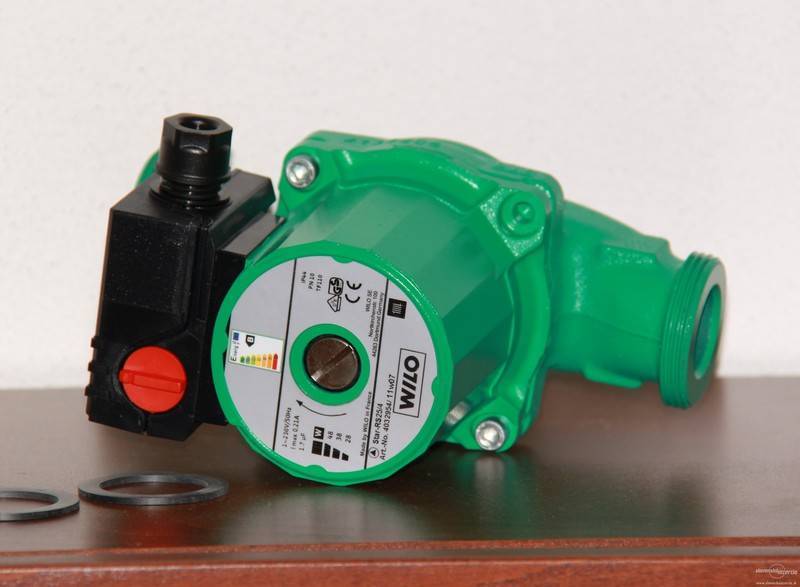

Конструкция насоса

Устройство легко подключается своими руками благодаря продуманному механизму с пружинистыми клеммами. В нем отсутствует вентилятор, поэтому насосы с мокрым ротором практически не производят шума при работе.

Используются циркуляционные насосы Вило в отопительных системах сравнительно небольших помещений площадью от 200 до 1000 кв.м. – в частных домах, коттеджах и т.д. Подбираются по таким параметрам, как объем перекачиваемой жидкости, мощность, отапливаемая площадь. Но основной их характеристикой является высота создаваемого напора.

Схема монтажа в систему

Монтаж

Установка агрегата Wilo в систему отопления должна выполняется с полным соблюдением имеющейся инструкции по эксплуатации, что предоставлена заводом-производителем. Во время установки необходимо выполнять несколько важных правил.

• Допускается только вертикальная установка агрегатов данной компании. Горизонтальное размещение насосов Wilo в систему категорически запрещено. Исключение будут составлять лишь те модели, которые специально предназначены для подключения в горизонтальном виде. Положение монтажа конкретного насоса можно узнать из подробной инструкции.
• Подключение системы теплых полов – устройство устанавливается в специальный узел. Верное размещение отопительного изделия Wilo будет указано стрелками, которые расположены на корпусе самого агрегата и на гидравлической разводке.
• Подключение к отопительной системе радиаторного типа – монтаж производится в обратку отопления, прямо перед котлом. Для того чтобы предотвратить полную остановку циркуляции теплоносителя, здесь же устанавливают и байпас.

• Монтаж и обслуживание – насос монтируется вертикально с соблюдением направления теплоносителя, что будет указано стрелками на корпусе и узле. Установку должны выполнять только квалифицированные мастера.
• Способы монтажа устройства будут зависеть от выбранной модели, как правило, они довольно подробно описаны в инструкции. При условии правильного подключения особого обслуживания насос Wilo не потребует.
• На рамке байпаса нужно поставить фильтр грубой очистки сразу перед насосом. Учесть всю специфику установки отопительного насоса Wilo, разобрать и собрать его обратно, осуществить ремонт может только опытный специалист. Монтаж устройства выполняется всего за 2-3 часа.

Этапы подключения:

• собирается насос, выбирается место подключения на контуре;
• отключается вода, происходит врезка в систему отопления;
• монтируется устройство, главное – установить его в верном положении;
• затягиваются и герметизируются соединения;
• изделие подключается к электричеству;
• жидкость подается на контур, и устройство запускается;
• тестируется в рабочем режиме.

Эксплуатационные требования

Для того чтобы избежать преждевременного ремонта насосов Wilo, следует придерживаться следующего:

• исключить работу на холостом ходе (при отсутствии воды в системе);
• не перекрывать проток воды при включенном насосе;
• установить рабочий режим в соответствии с минимальными и максимальными возможностями оборудования;
• соблюдать рекомендации производителя по допустимому давлению в системе;
• не допускать нагрев теплоносителя, подходящего к насосу, более 65О С;
• избегать длительных простоев;
• использовать фильтры для очистки воды, циркулирующей в системе.

Модельный ряд насосов Вило При соблюдении этих правил, включенный насос будет издавать равномерный звук и поддерживать стабильный напор, что является свидетельством его нормальной работы. Большинство насосов работают без ремонта 5 лет и больше, до полного износа основных элементов, при условии, что все правила эксплуатации были соблюдены.

Профилактика

Для того чтобы не требовался ремонт насоса Вило необходимо проводить периодические профилактические работы. Несложное обслуживание устройства под силу осуществить своими руками, не обращаясь к услугам специалистов. Для этого не реже 4-х раз в год осматривать и при необходимости чистить насос. Как показывает практика, чистка необходима после 2-3 лет эксплуатации, в зависимости от качества теплоносителя и общих условий при которых работают системы отопления и водоснабжения.

Проверка водной рубашки ротора

При осмотре оборудования обязательно следует обращать внимание на следующие моменты:

• отсутствие протечек в местах соединений;
• работоспособность заземления;
• отсутствие посторонних звуков при работе устройства (лязг, стук);
• отсутствие вибрации;
• давление в системе в соответствии с техническими нормами;
• сухой и чистый корпус устройства.

Для этого потребуются:

• накидной ключ;
• отвертка крестовая;
• отвертка плоская;
• чистящая щетка.

Перед демонтажем насоса сливается вода из системы или перекрывается участок, для сухого отсоединения устройства. После чего снимается насос, и выполняются следующие действия:

1. Накидным ключом выкручиваются болты (4-6 штук) соединяющие корпус электродвигателя и ракушку насосной части.
2. При снятии ракушки откроется доступ к дренажным отверстиям, а крыльчатка останется на роторе двигателя.
3. Узкой плоской отверткой поддевается рубашка, разделяющая отсек двигателя и крыльчатку, в результате чего роторный вал и крыльчатка выйдут из стакана статора.

   Разборка циркуляционного насоса

Выполнив эти действия, основная разборка завершается и проводится очистка внутренних поверхностей ракушки, крыльчатки и ротора от накипи или грязевого налета.

Поверхности очищаются при помощи жесткой полимерной щетки с небольшим количеством чистящего средства, в составе которого имеется соляная кислота.

При сильном (прикипевшем) загрязнении допустимо использование нулевой наждачной бумаги.

Основные неисправности насосов Wilo заключаются в износе опорных подшипников. При выявлении такого фактора, заменить их своими руками сложно, поэтому лучше обратиться в сервисный центр.

Перед обратной сборкой проверяются все прокладки и уплотнители на наличие трещин или разрывов. Но так как насос уже разобран, то целесообразно заменить их новыми.

Устройство и принцип функционирования циркуляционных насосов Wilo

Важнейшей функцией, которую выполняет циркуляционное оборудование — это создание и обеспечение условий для постоянного движения теплоносителя в отопительной системе. Благодаря хорошо налаженной циркуляции, поверхность водяного контура прогревается равномерно, вне зависимости от того, насколько далеко находится котел. Циркуляционный насос Wilo обеспечивает нужное давление и подходит для подключения к отопительным системам любой конфигурации.

Немецкая компания Wilo — это основоположник всех современных циркуляционных насосов. Еще в начала 20 века фирма разработала первую систему принудительного движения жидкости в трубах. Именно компанией Вило была разработана первая серия насоса для водяного отопления с электронным управлением (1988 г.).

Несмотря на большую конкуренцию, компания до сих пор занимают лидирующие позиции в этой области. Отличительной особенностью изделий является комплексный подход для решения таких задач как: отопление, кондиционирование/охлаждение.

В конструкцию насосов входит мокрый ротор. Крыльчатка и все движущиеся детали целиком погружены в теплоноситель. Принцип, по которому функционирует устройство, заключается в контакте крыльчатки с жидкой средой.

Технические характеристики циркуляционного насоса Wilo отвечают самым высоким требованиям:

1. Широкий диапазон эксплуатационных параметров — максимальное давление до 16 бар, температурный режим теплоносителя от -10°С до +110°С.
2. Благодаря центробежному колесу обеспечивается радиальное перемещение воды, за счет этого уменьшается гидравлическое сопротивление.
3. Система управления трехступенчатая, с расширенным коммутационным интерфейсом или с автоматической регулировкой мощности.

Видео описание

Посмотрев этот видеоролик, вы лучше поймете особенности подключения циркуляционных насосов: Бесперебойная и долгая работа насоса Wilo зависит от соблюдения последовательности монтажа и его качества.

• Сначала из системы сливается весь теплоноситель.
• Затем выбирается место врезки на контуре.
• Часть трубы вырезают с учетом габаритов байпасной рамки или самого насоса.
• Собирают насос.
• Производят его установку в систему в правильном положении с качественной герметизацией всех соединений.
• В систему подается вода, проверяется герметичность.
• Насос подключается к электропитанию и тестируется.

Подбор, монтаж и техническое обслуживание циркуляционных насосов при отсутствии собственных знаний и опыта лучше доверять специалистам.

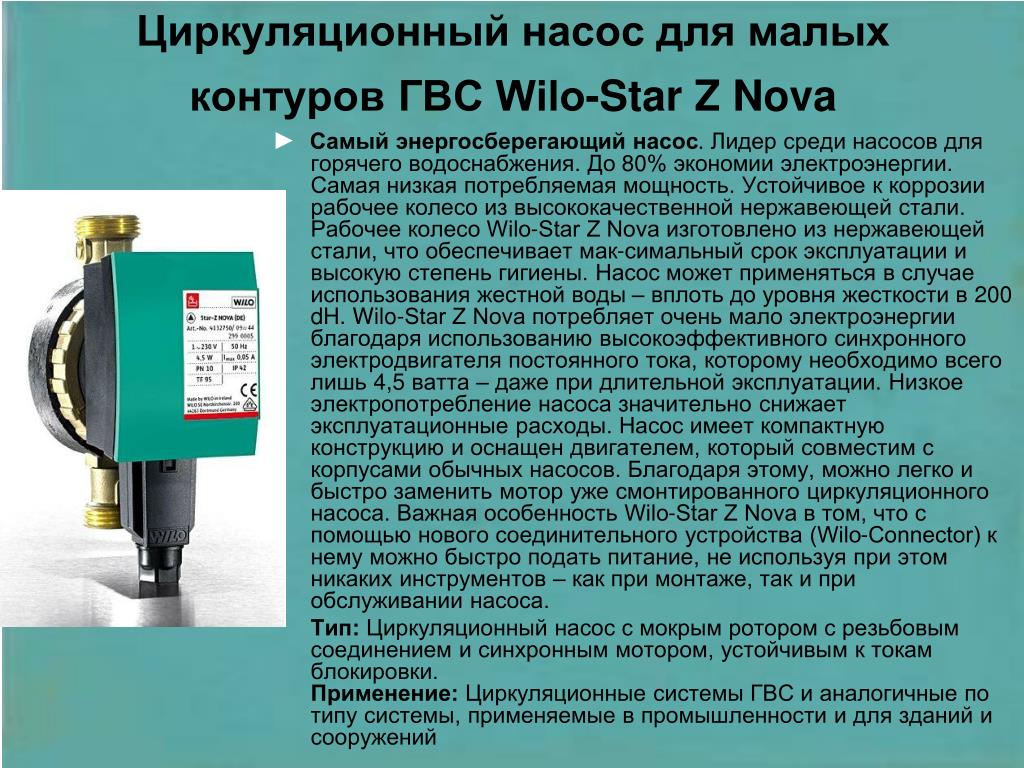

Продукция компании Wilo

Конструкция насоса Wilo

Как правильно подобрать оптимальную модель насоса для автономной системы отопления? Прежде всего нужно рассчитать его мощность. Каждая инструкция циркуляционного насоса для отопления Wilo характеризуется такими важными показателями, как напор (м) и расход (м³/час). Приблизительное вычисление в данном случае некорректно. Для этого следует учитывать все особенности системы – высота дома, объем теплоносителя, протяженность магистрали, тепловой режим работы и т.д. Оптимальный вариант расчета насоса для водяного отопления Wilo – онлайн калькулятор или специальная программа.

Только после этого этапа можно приступать к выбору определенной модели. Составить объективное мнение об особенностях ее эксплуатации помогут отзывы о циркуляционных насосах для отопления Wilo. Но нужно учитывать, что качество работы устройства во многом зависит от правильного монтажа и соответствия его параметров характеристикам системы.

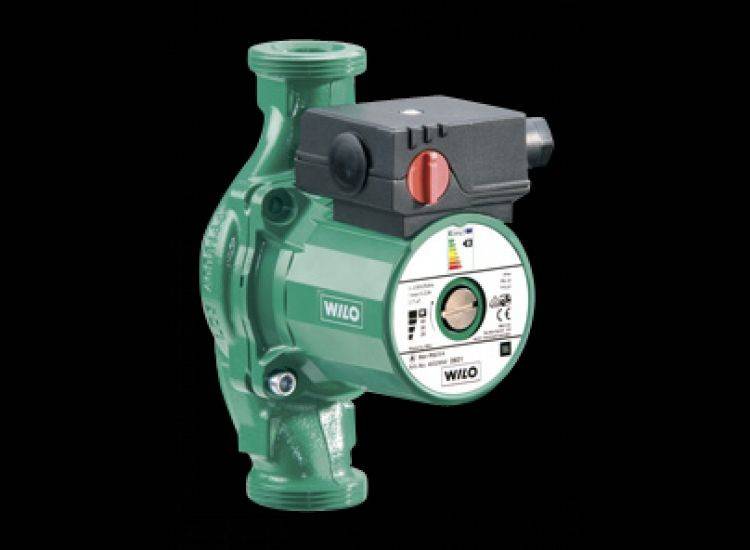

Циркуляционные насосы Wilo-Star-RS

Основными характеристиками насосов Wilo для отопления этого класса являются простота конструкции и доступная стоимость. Его конструкция представляет собой зигзагообразный патрубок, посередине которого располагается циркуляционная крыльчатка.

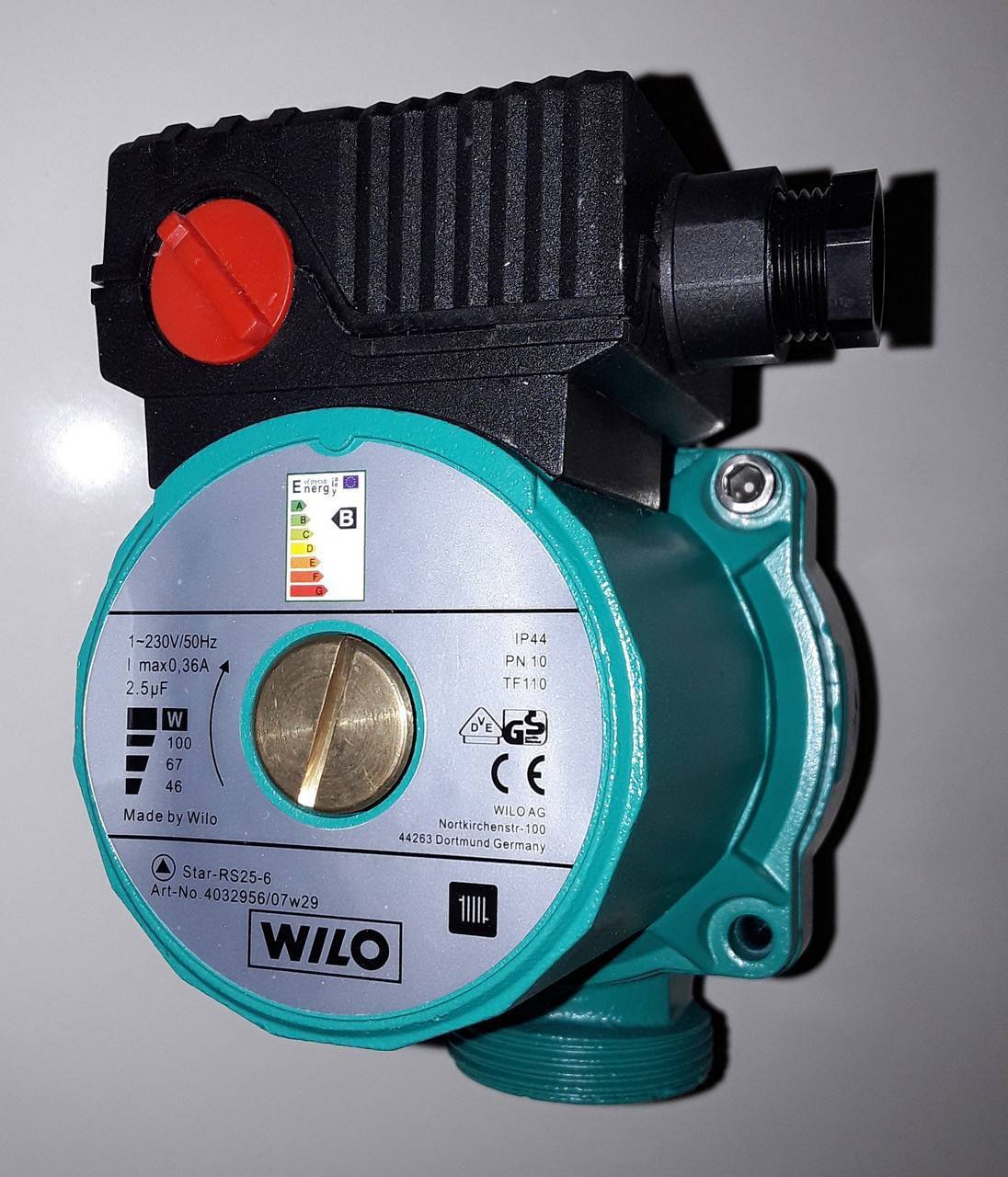

Размеры насоса Wilo Star-RS

Модели этого класса имеют 3 градации частоты вращения ротора, необходимые для равномерного распределения нагрузки. Каждый циркуляционный насос для систем отопления Wilo имеет следующее обозначение:

Wilo-Star-RS N/Q

Где N – размер номинального внутреннего диаметра (от 15 до 30 мм), Q – значение напора (от 2 до 8 м).

Помимо этих характеристик нужно знать параметры подключения в трубопровод и к электросети. Устройство насоса Wilo для отопления Star-RS имеет 4-х позиционную коробку для клемм и наружное резьбовое соединение с размерами — ½”, 1”и 1½”. Особенности конструкции также выражаются в следующем:

• Возможность установки в любом положении с горизонтальным валом;
• Защита класса IP44;
• Электрическая сеть – 220В.

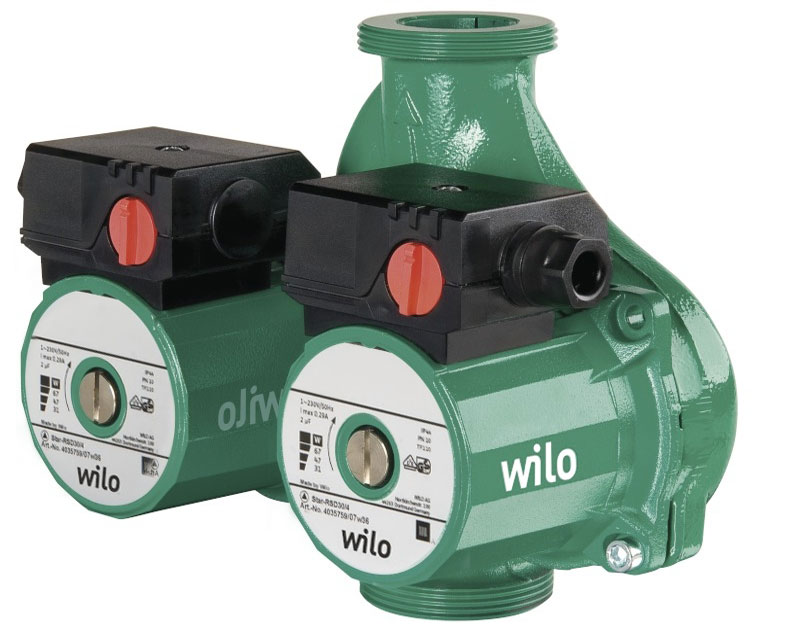

Насос Wilo-Star-RSD

Если после предварительного ознакомления с инструкцией для циркуляционного насоса для отопления Wilo стало ясно, что данной мощности будет недостаточно – можно приобрести спаренную модель Wilo-Star-RSD.

Ее максимальный расход может составлять 7 м³/час при расчетном напоре 5 м. При этом нужно учитывать синхронность работы двигателей на одной частоте вращения вала. В противном случае будет снижена не только эффективность функционирования устройства, но и возникнет вероятность его поломки. В некоторых негативных отзывах о циркуляционных насосах для отопления Wilo не упоминается о неправильной эксплуатации конкретной модели. Поэтому следует учитывать их субъективность.

Средняя стоимость Star-RS зависит от ее параметров и может составлять от 2200 до 4500 руб.

Цена спаренной модели колеблется от 6300 до 6800 руб.

Циркуляционные насосы Wilo-Stratos

Насос Wilo-Stratos

Для создания автоматического управления параметрами водяного отопления рекомендуется приобретать насосы Wilo серии Stratos. Их механическая часть полностью идентична Star-RS. Разница заключается в электронном блоке управления.

Для визуализации текущих характеристики насосов Wilo для конкретного режима отопления предусмотрен ЖК дисплей. На нем отображается частота вращения крыльчатки. Коммутационная часть устройства включает в себя самые распространенные модули – CAN, LON, Modbus и др. С их помощью устройство насоса Wilo коммутируется с элементами отопления – котлом и программатором.

Примечательно, что количество моделей серии Wilo-Stratos значительно больше, чем у Star-RS. Они имеют следующие диапазоны основных характеристик:

• Максимальный расход – от 5 до 62 м³/час;
• Значение напора – от 4 до 17 м;
• Номинальное давление — от 10 до 16 бар.

Правила установки насосов в системе отопления

Подключение можно осуществлять как с помощью фланцевых узлов, так и на резьбовых соединениях. Размер последних варьируется от 1’’ до DIN-100.

Такое разнообразие моделей циркуляционных насосов Wilo для отопления объясняет большой диапазон их стоимости – от 11700 до 67000 руб.

Во время монтажа нужно внимательно ознакомиться с инструкцией для конкретного циркуляционного насоса для отопления Wilo. В ней обязательно будет указано, что независимо от выбранного положения вал должен находиться строго горизонтально. Это является обязательным условием нормальной эксплуатации.

Можно ли самостоятельно отремонтировать насос в случае его поломки? В видеоматериале показан пример восстановления его работоспособности:

Модели для отопления

Модель Wilo	Присоединение, дюйм	Длина, мм	Мощность, Вт	Цена, руб
Star-RS 15/2	1	130	20	6450
Star-RS 15/4-130	1	130	20	6900
Star-RS 15/6	1	130	24	8250
Star-RS 25/4-130	1 1.2	130	20	7120
Star-RS 25/6-130	1 1.2	130	40	8500
Star-RS 25/2	1 1.2	180	20	5550
Star-RS 25/4	1 1.2	180	20	5550
Star-RS 25/6	1 1.2	180	24	7000
Star-RS 25/7	1 1.2	180	40	9570
Star-RS 25/8	1 1.2	180	20	10290
Stratos PICO 15/1-4	1	130	20	15000
Stratos PICO 15/1-6	1	130	20	16900
Stratos PICO 25/1-4	1 1.2	130	24	11000
Stratos PICO 25/1-4-130	1 1.2	130	20	13800
Stratos PICO 25/1-6	1 1.2	130	40	12200
Stratos PICO 25/1-6-130	1 1.2	130	20	15100

В таблице представлены не все модели, обращайтесь с запросом.

Особенности устройства

Основная задача циркуляционных насосов вило заключается в том, чтобы увеличить тепловую отдачу отопительной системы, в частности, радиаторов. Они увеличивают КПД. при небольшой затрате топлива для нагрева теплоносителя, теплоотдача получается высокой. Секрет такой экономии заключается в том, что жидкость в системе отопления циркулирует принудительно, а не за счет естественных физических процессов.

В обычной системе отопления от котла по трубам подачи идет горячая вода, обратно же к котлу возвращается практически холодная (так называемая обратка). И именно за счет естественного процесса подъема горячего вверх и опускания холодного вниз и работает вся система.

В условиях принудительной циркуляции, теплоноситель во всем отопительном контуре имеет одинаковую температуру, благодаря чему и увеличивается площадь теплоотдачи при тех же затратах топлива.

Кроме того, используя циркуляционный насос wilo, можно сэкономить на материалах для отопления, используя трубы с меньшим диаметром, потому как теплоноситель в трубопроводе будет перемещаться под давлением.

Циркуляционные насосы wilo должны работать непрерывно, чтобы обеспечить постоянную циркуляцию теплоносителя. Поэтому к ним выдвигаются высокие требования в области качества материалов, сборки и технических характеристик в общем.

Помпа вила – это электронасос, следовательно, потребляет электричество. И в соотношении цены устройства и его качества является оптимальным выбором, поскольку средняя величина мощности насосов для отопления вило, предназначенных для частных домов, составляет всего 250 Вт в сутки.

Насос вило бесшумный в работе. В нем нет вентилятора, предназначенного для охлаждения устройства.

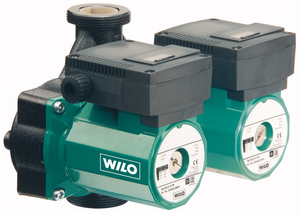

Двуроторный циркуляционный насос

Средние характеристики агрегатов таковы:

• напор составляет 8 м;
• давление внутри водопровода – 5 м3/ч.

Разновидности

Циркуляционные насосы для систем отопления wilo имеют две модификации:

• устройства с сухим ротором;
• устройства с мокрым ротором.

Насос с сухим ротором

Насосами с сухим ротором называют устройства, где ротор и крыльчатка находятся в разных корпусах. Крыльчатка постоянно находится в воде и, вращаясь, создает ее циркуляцию. Ротор находится в отдельном герметичном корпусе вместе с двигателем. Такие устройства устанавливаются в двух случаях:

• системы отопления промышленного типа;
• системы горячего водоснабжения.

Все дело в том, что установки с сухим ротором создают много шума в своей работе, поскольку двигатель и ротор работают в сухом герметичном корпусе и ничто не погашает шума от их работы. К тому же такие помпы требуют дополнительного охлаждения и смазки.

В жилых помещениях такие устройства могут устанавливаться в системе ГВС и выполнять функции повышающего насоса. В этом случае шумом от работы помпы можно пренебречь, поскольку работает она не круглосуточно, а лишь в тех случаях, когда открывают кран для подачи воды.

Насос с мокрым ротором

В насосах с мокрым ротором вся система,включая крыльчатку, ротор и двигатель, находится в одном корпусе и постоянно соприкасаются с водой. В отдельный блок выведены лишь электрические контакты. Вода, или другой теплоноситель, который находится внутри корпуса, не только является смазывающим веществом для насоса, но и полностью подавляет шумы от его работы.

Циркуляционный насос с сухим ротором

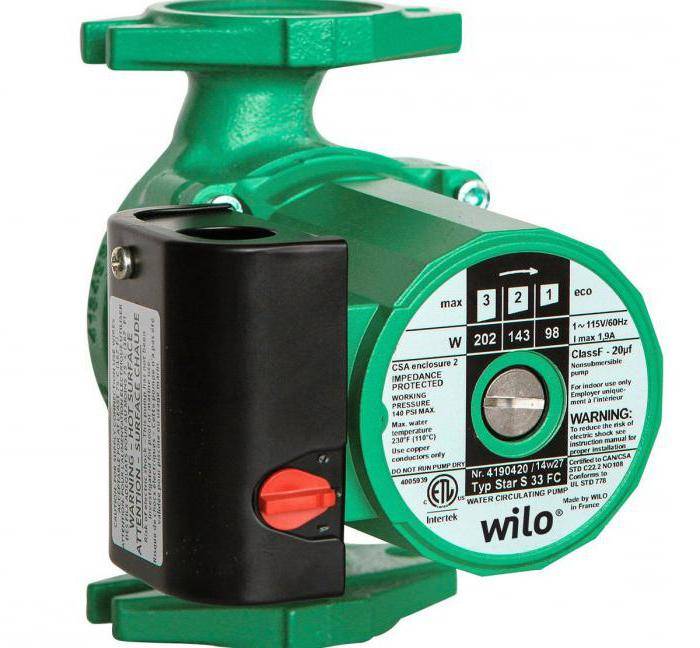

Бытовой циркуляционный насос WILO Устройство

Современный бытовой Циркулярный насос Wilo представляет собой единую конструкцию. Гидравлическая улитка выполнена из высококачественного чугунного сплава. Корпус насоса, в котором уместился асинхронный двигатель изготовлен из литого оребренного алюминия. Ротор изготовлен в виде картриджа, закреплён на торцевых подшипниках скольжения изготовленных из металлграфита, выполнен из нержавейки в герметичном корпусе, он не ремонтно пригодный и в случае поломки, меняется целиком.

Рабочее колесо из полипропилена закреплено на валу из нержавеющей стали. Статор надежно отделен от ротора.  Такая конструкция называется “мокрый ротор” и от обычного насоса отличается отсутствием воздушного охлаждения. Охлаждение электродвигателя осуществляется за счет перекачиваемой жидкости. Две части насоса скрепляются между собой всего двумя болтами через прокладку. В комплектацию насос вило включает резьбовые соединения и две прокладки. Температурный режим перекачиваемого теплоносителя может достигать + 110 градусов Цельсия.

Остается добавить, что насос Wilo имеет трех скоростное управление, с переключением на клеммной коробке. Насос Wilo оборудован внутренней защитой двигателя, поэтому дополнительно устанавливать защиту от перегрузок нет необходимости. Внутри клеммной коробки размещен пусковой конденсатор.

Встроенный термостат входит в комплектацию устройств под электронным управлением. Максимальное, которое обеспечивает насос, давление доходит до 7,5 Атм., а расход достигает до 12 м3/час. Такие параметры позволяют обустроить отопительную систему с размерами помещения от 150 до 2300 квадратных метров.

Характеристики циркуляционного насоса для отопления, лучшие производители и модели

Как улучшить эффективность работы системы отопления? Для этого существует множество способов: от выбора материала изготовления труб и радиаторов, до увеличения мощности котла. Главным показателем КПД системы является разница температур воды на входном и выходном коллекторе котла (Δt). При уменьшении этого значения сокращается количество энергии для нагрева воды в системе. Одним из способов реализации является увеличение скорости прохождения теплоносителя по трубам. Для этого устанавливают циркуляционные насосы, о выборе которых и пойдет речь.

Циркуляционный насос предназначен для принудительного движения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:

Работа данного устройства основана на использовании центробежной силы. В конструкции предусмотрено колесо с изогнутыми лопастями, которое закреплено на валу электродвигателя. Вода, попадая на вращающиеся элементы увеличивает свою скорость движения. После прохождения колеса, теплоноситель попадает в диффузор, где кинетическая энергия преобразовывается в потенциальную. Это необходимо для повышения статического давления.

Типы насосов

Конструктивно циркуляционные насосы разделяются на 2 типа:

• «Мокрые». Ротор двигателя омывается перекачиваемой жидкостью. Данные модели характеризуются низкой ценой и относительно небольшими мощностями. Устанавливаются для систем индивидуального отопления в частных домах.
• «Сухие». Защита ротора от воды реализуется с помощью специальной мембраны. Эти насосы имеют большую мощность и применяются для систем с большими объемами теплоносителя.

Прежде, чем приобрести циркуляционный насос, необходимо выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.

Технические характеристики и расчет мощности

Для всех насосов применяется единая система маркировки. В ней указываются следующие параметры:

1. Присоединительный диаметр. Для бытового применения используются механизмы с размерами патрубков 25 и 32 мм.
2. Мощность. В данном случае указывают максимальную высоту подъема воды — дм (от 40 до 60). Оптимальная величина напора для индивидуальной системы – от 0,5 до 2,7 м³/час.

Напор воды, создаваемый насосом, необходим для преодоления гидравлического сопротивления в трубах. В среднем, на участок трубопровода длинной 10 м необходимо 0,6 м напорного столба насоса. Т.е для отопительной системы общей протяженностью 70 м.п. напорный столб насоса должен быть 4,2 м. Расход (производительность) рассчитывается по формуле:

• Q – величина расхода насоса.
• N – мощность котла отопления.
• Δt – разность температур на входе и выходе котла.

Опытным путем были установлены оптимальные параметры насосов для монтажа в системах отопления домов с различной квадратурой помещения. Эти характеристики показаны в таблице:

Площадь помещения, м²

После расчетов параметров насоса необходимо проанализировать рынок производителей.

Обзор производителей

В настоящее время производством циркуляционных насосов занимается ряд европейских фирм, продукция которых характеризуется высоким качеством, большим сроком эксплуатации и удобным монтажом.

Продукция немецкого концерна «Wilo SE» давно известна российскому потребителю. Компания занимается производством насосного оборудования для различных систем отопления, вентиляции и водоотведения. Для автономного отопления из ассортимента компании можно выбрать оптимальную модель, например Wilo-Stratos ECO.

• Максимальный расход – 2,5 м³/час
• Напор – 4,9 м
• Номинальная мощность – 59 Вт
• Внутренний диаметр для подсоединения – 25

В данной модели реализованы автоматические и ручные режимы работы. Возможны настройки частоты вращения ротора, перепадов давления, функция деблокировки.

Итальянская компания «DAB» уже более 40 лет специализируется на выпуске центробежных насосов, как для частного пользования, так и для больших промышленных объектов. Среди продукции стоит выделить модель насоса с мокрым ротором: EVOTRON 40/130.

Особенностью данной модели является удобный цифровой дисплей, позволяющий контролировать режимы работы устройства. Технические характеристики:

• Максимальный расход – 2,7 м³/час
• Напор – 4 м
• Номинальная мощность – 27 Вт
• Внутренний диаметр для подсоединения – 25

Помимо вышеперечисленных производителей на российском рынке насосной техники также пользуются спросом продукция компаний Pedrollo, Gruvdfos.

При выборе насоса необходимо учитывать репутацию производителя (качество его продукции). В большинстве случаев это можно сделать, проанализировав отзывы покупателей. Именно они помогут составить объективную картину.

Как вам статья?

Мне нравитсяНе нравится

Заключение

Таким образом, становится понятно, что подключение к системам отопления циркуляционных насосов Willo выгодно во многих отношениях. Положительный эффект от их использования проявляется в:

• повышении эффективности и производительности работы;
• снижении эксплуатационных расходов;
• исключении ситуаций выхода из строя отопительной системы.

Эти насосы, выпускаемые известным немецким производителем, легко подключить не только к создаваемым, но и уже функционирующим системам обогрева. Их прекрасные технические характеристики позволяют поддерживать отличную циркуляцию теплоносителя и быструю его доставку до каждого радиатора вне зависимости от места его расположения.

В то же время выбор таких устройств представляется серьёзной задачей, где необходимо ориентироваться на такие параметры, как площадь отапливаемого помещения, а также потери, возникающие в результате трения в трубах.

Покупка циркуляционных насосов WILO не принесет разочарования, ведь с их помощью можно без лишних затрат оптимизировать работу отопительной системы. Сомневаться в этом не приходится, учитывая, что это оборудование удовлетворяет всем стандартам качества, производится с применением материалов высочайшего качества и инновационных технологий. Надеемся, данная статья поможет вить тёплое гнёздышко.
