Выбор насоса для теплого пола: тонкости и особенности

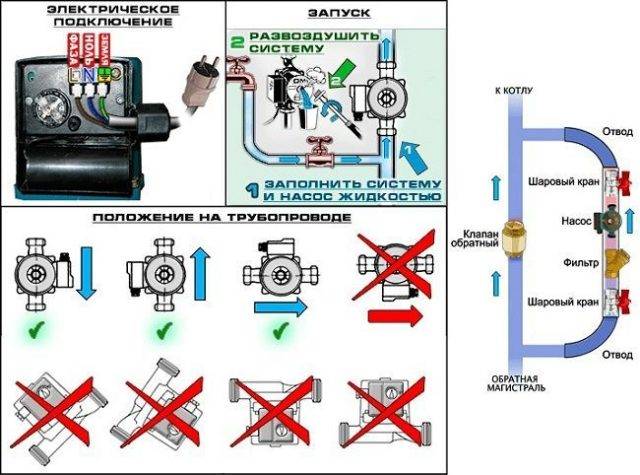

Куда ставится насос для теплых полов

Перед подключением насоса к теплому полу важно определить оптимальное место для его установки. Для этого есть 2 варианта:

1. На подаче – то есть рядом со смесительным узлом.
2. На обратке – то есть перед котлом.

В обычной системе монтажники всегда используют второй вариант – насос оптимально поставить именно перед котлом, откуда он будет давать ход воде, что обеспечит ее равномерное прогревание. Но в случае с теплыми полами лучше выбрать монтаж на подаче. Это делают для того, чтобы максимально избежать попадания воздуха в систему.

Важно! Если насос для пола слишком шумный (роторный), его лучше установить под пол. Для помещений средней площади (1-2 этажа, до 300 м2) оборудование можно разместить и в других местах

Насос для теплого водяного пола

Насос для теплого водяного пола – не самый дорогостоящий, но обязательный элемент системы отопления, от которого во многом зависит эффективность ее работы (теплоотдача и экономичность).

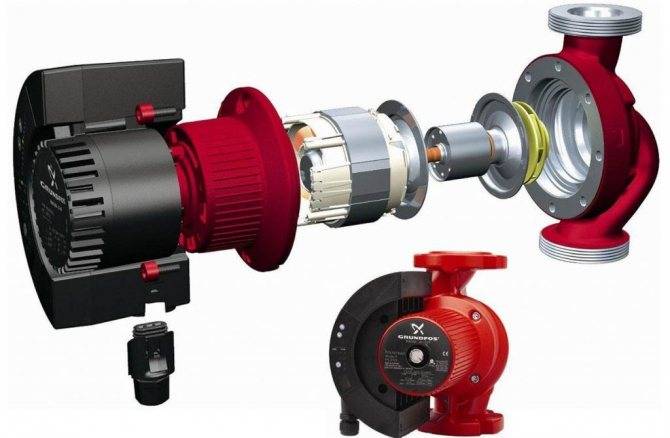

Это устройства, принцип работы которых основан на создании центробежной силы.

По сути, основными элементами агрегата являются:

• корпус (в зависимости от размеров и мощности агрегата может изготавливаться из полимерных материалов, нержавеющей стали и чугуна);
• вал с крыльчаткой, обеспечивающий затягивание и проталкивание жидкости;
• электромотор, заставляющий ротор (вал) вращаться.

Какой насос выбрать?

1. Как понятно из названия, циркуляционные насосы обеспечивают циркуляцию теплоносителя по системе. При этом для работы с обогреваемыми полами применяются два типа:

   с мокрым ротором, когда создающая вращение, затягивающая и под давлением проталкивающая по трубам воду крыльчатка расположена внутри корпуса агрегата и находится в непосредственном контакте с нагретым теплоносителем;

Циркуляционные аппараты с мокрым ротором, благодаря особенностям своей конструкции, отличаются более компактными габаритами и доступной ценой.

При этом жидкость-теплоноситель выполняет для них одновременно роль смазки.

Выбирать циркуляционный насос стоит исходя из площади отапливаемой поверхности, а также от площади жилища в целом. Устройства с мокрым ротором не характеризуются высокой мощностью и производительностью, а потому для обустройства системы водяного встроенного отопления жилища площадью более 400 квадратных метров не пригодны.

Более мощными, подходящими для работы с системах обогрева промышленных комплексов и многоквартирных домов представляются циркуляционные насосы с сухим ротором, вынесенным за корпус агрегата. Однако высокая производительность устройства требует и постоянного профессионального обслуживания. Это обеспечит высоконагруженному аппарату стабильную длительную работу без перебоев.

Также отвечая на вопрос о том, какой ставить насос на теплый водяной пол, стоит проанализировать условия работы агрегата. Устройство контактирует с водой. При этом абсолютной герметичности системы отопления достичь нереально, и в трубах, а также в насосе скапливается воздух, в результате чего происходит окисление и коррозионное разрешение. В связи с этим на устройства, выполненные в чугунном корпусе, смотреть нужно в последнюю очередь как они изготовлены из материала, подверженного окислению.

Для наиболее простых, не используемых постоянно систем отопления вполне подойдут недорогие односкоростные варианты, в то время как для возможности регулирования подачи теплоносителя и температуры лучше отдать предпочтение более дорогим двух- и трехскоростным моделям.
Поскольку проникающий в систему и скапливающийся воздух нуждается в сгоне, лучше организовать водяной теплый пол с циркуляционным насосом, имеющим на корпусе специальную откручивающуюся гайку, позволяющую спустить воздух из системы, тем самым повысив эффективность обогрева.
Подбор агрегата по параметрам маркировки.

Зная, как выбрать насос для теплого водяного пола правильно, можно исключить такие проблемы как финансовые потери из-за переплаты за устройство большой мощности при требуемой меньшей, либо же связанные с низкой эффективностью и недолговечностью устройства при интеграции в систему, требующие замены агрегата на новый подходящий.

Прежде всего, необходимо ориентироваться на параметры напора и производительности, а также мощность контура теплого водяного пола.

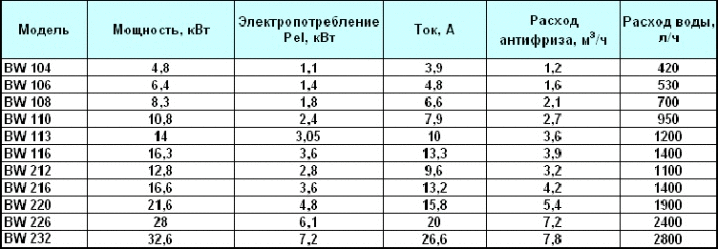

Производительность

Для определения требуемой производительности циркуляционного насоса необходимо мощность контура (кВт), помноженную на постоянный коэффициент 0,86 (для воды, для иных сред другие значения), разделить на разницу температур теплоносителя на входе и выходе.

Значение производительности определяется по каждому контуру отопления отдельно, после чего полученные показатели складываются в один общий.

Это и будет итоговая требуемая производительность устройства.

Для двухэтажного дома лучше спроектировать и смонтировать на каждом этаже по системе контуров, подключенных к отдельному коллектору с насосом.

Эффективность работы отопления будет выше, нежели при одном общем коллекторе и одном мощном насосе.

Напор

Характеристика мощности насоса, описывающая его способность выталкивать воду в вертикальном направлении, называется напором и измеряется в метрах водяного столба или атмосферах. Для одноэтажных частных домов подойдут устройства с напором 0,6 атм или 6 м.в.с.

Насос не должен работать на износ, а потому подбирать его следует, ориентируясь на указанные в его маркировке средние значения.

Насосы, укомплектованные «мокрым» ротором

Внешние размеры таких устройств минимизированы по причине расположения крыльчатки близко к ротору насоса, иногда она располагается в одном с ним корпусе. Чтобы исключить попадание жидкости в электродвигатель, на валу привода устанавливают надежный сальник, сделанный из износостойкой и сверхпрочной резины.

Иногда для циркуляционного насоса предусматривают обустройство двойной гидрозащиты. Поскольку агрегат отличается компактными размерами, его можно установить непосредственно в помещении, которое будут отапливать. Производители гарантируют мощность, которой хватит для функционирования отопительной конструкции на площади до 400 «квадратов».

Как рассчитать мощность

Какой котёл нужен для тёплых водяных полов — экономичный, поэтому выбираем с учётом его производительности. Чтобы подобрать подходящую модель, требуется рассчитать мощность.

Средний данный показатель агрегата для загородного строения — на 10 м2 требуется 1 кВт мощности, то есть, удельная производительность — 100 Вт на м2. Но это достаточно грубый расчёт, который подходит для здания из кирпича с минимальными теплопотерями.

При установке газового оборудования — необходимо подготовить и провести согласование проекта с госорганами, и получить разрешение от газовой инспекции. В проекте есть раздел, в котором указан расчёт мощности аппарата.

Если в планах размещение электрического или пиролизного котла, то применяется форма для подсчёта нагрузки дома. Формула подходит для регионов средней полосы, если квартира находится в северных районах, используется поправочный коэффициент 1,2 или 1,3. При плохой изоляции или обеспечения ГВС, так же применяется коэффициент 1,2.

Рассчитаем на примере производительность генератора для дома 250 м2 в северном регионе, с плохим утепление и ГВС:

Если помещение находится в центральном районе, то расчёт показатель выглядит так:

Если помещение хорошо утепленное и не требуется горячее водоснабжение, то:

Не рекомендуется делать большой запас мощности, помимо удорожания теплоэнергии, это приведёт к перегреву ТП и выходу из строя.

Как выбрать терморегулятор для водяного теплого пола

Водяной теплый пол представляет собой бетонную стяжку, в которой залит контур из нагревательных элементов. В данном случае под контуром подразумевается труба, по которой и движется горячая вода. Теплоноситель подается из отопительной системы и в нее же возвращается.

Монтаж контура может осуществляться как в слой стяжки, так и поверх нее. И тот и другой вариант имеет свои преимущества. Но чаще всего, строители предпочитают избавлять систему горизонтального водяного отопления от физической нагрузки стяжки.

Принцип работы цикличный. Сначала из радиатора отопления вода поступает в начало теплого пола и, проходя по контуру, отдает свое тепло поверхности стяжки. После этого теплоноситель возвращается в центральное отопление и повторно нагревается для того, чтобы вновь пройти по контуру.

Элементарный принцип работы и минимальные затраты электричества делают данный вид отопления чрезвычайно популярным. Цикличность, таким образом, позволяет стяжке прогреться до 36 градусов.

Осуществление монтажа предполагает свои сложности и алгоритм. Одним из важнейших аспектов можно назвать установку ограничителя в случае, если конечным покрытием пола будет являться ламинат или линолеум. Данные напольные покрытия не должны нагреваться свыше 27 градусов. Терморегулятор (термостат) позволяет с точностью до градуса настраивать «климат» в доме, поэтому его наличие обязательно.

Значение и функции

Термостат – это прибор, который призван осуществлять контроль температурного режима. Это устройство определяет температуру на данный момент времени и сравнивает с тем показателем, который установлен по умолчанию. Таким образом, термостат либо включает нагрев, дабы достичь нужной температуры, либо, напротив, выключает, если показатель достигнут.

В случае конкретно с водяным теплым полом, термостат выполняет свои функции поэтапно. С помощью сервоприводов данный прибор дает команду приоткрыть или, наоборот, частично перекрыть подачу горячей воды из центрального отопления. Такой контроль и позволяет полу удерживать определенный градус «теплоты».

Если электрический теплый пол способен за считаные минуты нагреться до нужной отметки, то водяной пол из-за последовательной работы регулятора выполняет свою задачу за большее количество времени.

Термостат для водяного теплого пола – незаменимый атрибут и, благодаря преимуществам, в его необходимости не остается сомнений:

После установки потребуется разобраться в способе управления и некоторых нюансах. Для того чтобы освоиться в этом вопросе требуется лишь раз потратить время на то, чтобы разобраться в клавишах и меню терморегулятора.

Разновидности терморегуляторов

На современном рынке можно увидеть целый ассортимент термостатов, которые можно разделить на четыре вида:

Механические приборы напоминают собой диммеры – регуляторы освещения. Управление происходит с помощью единственного колесика. По мере вращения по часовой стрелке прибор включается и настраивается на поддержание определенного градуса. Стоимость таких устройств самая низкая, если сравнивать с остальными разновидностями. В них нет функции отключения при наборе необходимой температуры, а это существенный минус. Несмотря на это функцию контроля прибор выполняет исправно.

Цифровой аналог имеет экран, с помощью которого можно настроить температуру с точностью до градуса. Функция временного выключения имеется. Управление осуществляется тремя клавишами. В большинстве таких устройств есть функция памяти, которая позволяет сохранить установленные настройки даже после аварийного отключения электропитания.

Программные терморегуляторы или программеры появились сравнительно недавно. С их помощью можно создать полноценный график работы теплого пола. Благодаря настройке времени можно обозначить точное время начала подачи воды из отопительной системы и прекращения. Благодаря этой функции пол будет отапливать помещение только в те часы, когда домочадцы находятся дома. Это колоссальная экономия электроэнергии. Стоимость такого прибора высока, но в процессе эксплуатации неминуемо окупается в счетах за свет.

Сенсорный термостат можно назвать инновационным изобретением в данной сфере. В нем есть все функции программера, но управление осуществляется с помощью сенсорного экрана. Удобство настройки неоспоримо, но из-за сенсора стоимость такого прибора достаточно внушительна.

Термостат является нужной составляющей водяного теплого пола, без которой обойтись непросто. Благодаря ассортименту устройств можно подобрать наиболее оптимальный вариант.

Возможные проблемы

Оборудование работает зимой и не вызывает проблем, но в летнее время насос стоит без дела. В системе начинают откладываться соли жесткости, особенно в корпусе. При наступлении отопительного сезона двигатель активируется, но крыльчатка не крутится из-за засора. Маломощный мотор не сможет ее провернуть.

Требуется открутить гайку – там будет вырез под ключ или отвертку. Дальше вручную придется провернуть вал с крыльчаткой. Главное – немного сдвинуть механизм с места, а потом мотор справится сам. Если все же не справится, придется разбирать коробку и прочищать детали от отложений.

При правильном обустройстве системы и покупке насоса с нужными характеристиками эксплуатация теплого пола не вызовет трудностей.

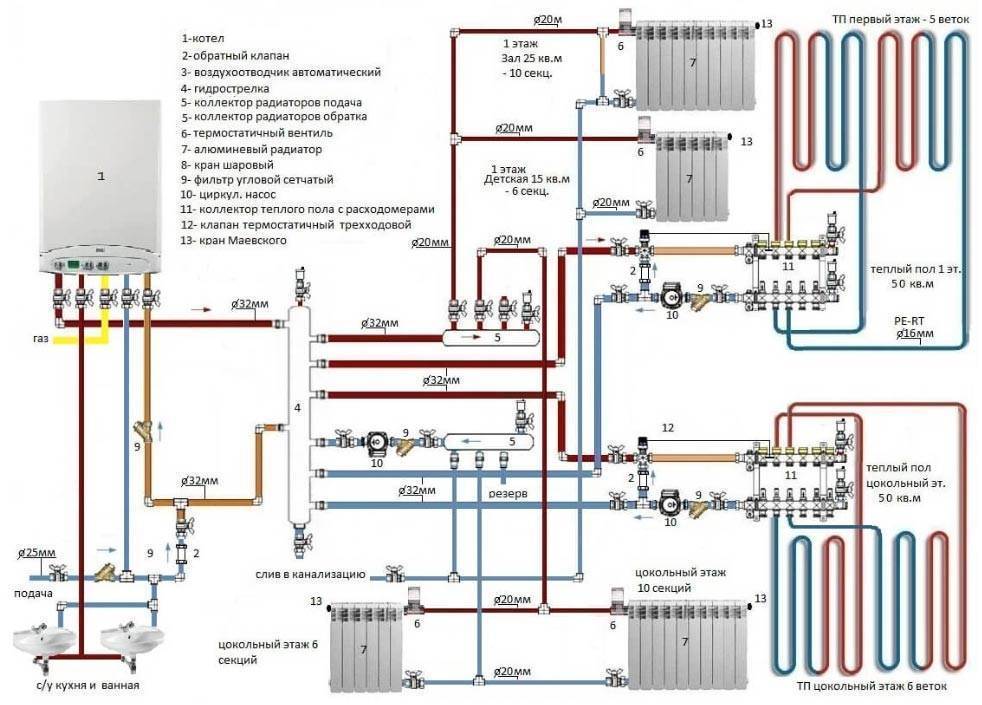

Система водяного теплого пола: как устроена?

Система включает в свой состав следующие обязательные компоненты:

• источник тепла (котел, стояк централизованного отопления);
• теплоноситель (вода, тосол, масло и др.);
• трубы обогрева;
• утеплитель;
• управляюще-распределительное устройство;
• насос циркуляционный.

По разветвленной сети трубопроводов, расположенных на полу под покрытием, циркулирует теплоноситель. Источником тепла обычно выступает газовый котел.

Использование водяных полов в квартирах с источником тепла, подающимся централизованно по стояку, допускается в домах с поквартирной горизонтальной разводкой отопления.

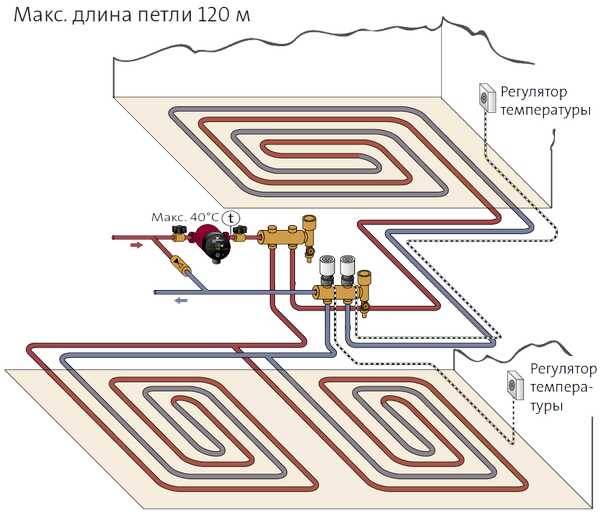

Схема обустройства теплого пола

С целью одинакового прогрева полов трубы размещают на не большом расстоянии между собой (100-200 мм). У стен расстояние между трубами оставляют меньше чем в центре помещения. Раскладка труб проводится по двум схемам:

• змейкой – ассоциируется с трассой слалома или зигзагом;
• улиткой – напоминает спираль.

Теплоноситель, прогретый до температуры 35-45 градусов, проходя по трубопроводу, теряет температуру. Оптимальная длина трубопровода (петли) до 120 м. Этого хватает для покрытия помещения площадью до 20 м2. Для больших помещений монтируют несколько трубопроводов. К источнику тепла их подсоединяют параллельно через коллектор, который располагают в специальном шкафу. В нем же устанавливают запорную и управляюще-регулирующую аппаратуру (манометры, термостаты, сливные краны, датчики расхода, воздушные клапаны), а также насосы.

Производители

Насосы для тёплого пола предлагают разные производители: Grundfos (компания из Дании), Ebara (японская компания), DAB (Италия), AlfaStar (Польша), Wilo (Германия), Pedrollo (Италия), Halm (Германия), Lowara (Италия), Wester (Китай).

Компания Grundfos (Дания) – лидер на рынке насосного оборудования. В 1965 году производитель разработал новый подход к усовершенствованию оборудования: оборудование стало более устойчивым к коррозийным процессам. Насосы выпускаются из нержавеющей стали. Важные элементы конструкции выполняются из титана. С 1980 года фирма стала выпускать устройства с автоматической электронной регулировкой.

Производитель постоянно совершенствует свою продукцию, поэтому остаётся на лидирующих позициях мирового уровня.

Циркуляционный насос EBARA серии MRB

Производитель Ebara (Япония) – это хороший пример корпорации международного уровня, которая может предугадывать и соответствовать требованиям современного рынка. Компания Ebara существует уже более 90 лет и с каждым днём совершенствует свою продукцию.

Широкий ассортимент представлен бытовыми и промышленными насосами, вентиляторами, турбинами, компрессорами. Кредо данного производителя в выпуске качественной продукции, в инновационных разработках.

Ebara особое внимание уделяет выпуску насосов из нержавейки, которые имеют множество преимуществ перед стандартными чугунными вариантами. Как пример, их высокий коэффициент полезного действия из-за очень гладкой поверхности деталей (снижает потери, вызванные трением)

Или запатентованный процесс литья, штамповки, сварки корпусов и рабочих насосных колёс.

DAB (Италия) – история компании начинается в 1975 году. На данное время DAB насчитывает штат сотрудников из более 560 человек, площадь 65 тыс. м² и выпуск насосов более 2,5 миллионов экземпляров.

Комплектующие поставляют популярные производители ROTEN, BURGMAN, FAG, SKF, AEG.

В 2008 году открыт холдинг DAB WATER TECHNOLOGY. В него вошли бренды насосов и автоматики LEADER, ALMA, BRISAN, DAB, WACS. С 2010 года марки находятся в ряду моделей компании DAB.

Циркуляционные насосы DAB

AlfaStar (Польша) – это лидер по соотношению «цена-качество». Конструкция циркуляционного насоса такая, что даёт возможность достичь нужных значений объёма перекачиваемой жидкости при небольшой электромощности насоса. Элементы сделаны из устойчивого к коррозии материала с низким коэффициентом расширения температур. Поэтому система будет стабильно работать в широком диапазоне температур от минус 10 ºС до плюс 110 ºС.

Компания Wilo (Германия) начинает свою историю в 1872 году и на данное время является одной из самых известных в производстве продукции в сфере водоснабжения, отопления, кондиционирования, вентиляции. Wilo имеет 36 представительств более чем в 32 странах мира. В 1997 году компания вошла на российский рынок.

Pedrollo (Италия) – компания, производящая качественную и надёжную насосную продукцию промышленного и бытового назначения. Оборудование (фирма существует с 1974 года) успело зарекомендовать себя и поэтому является узнаваемой мировой маркой.

Циркуляционный насос Lowara TLCHB модель 25-12L

Halm (Германия) – это один из популярных производителей насосного оборудования, существующий более чем 30 лет и зарекомендовавший себя с лучшей стороны, в том числе, и на российском рынке.

Компания Lowara (Италия) основана в 1968 году, её дистрибьюторская сеть представлена по всему миру. Фирма входит в состав Xylem Inc. – нового подразделения ITT. ITT – это производитель мирового уровня в сфере насосного оборудования. Насосы итальянского бренда нашли применение в системах водоснабжения различного типа: бытовых, промышленных.

Wester (Китай) – компания, которая уже давно пользуется спросом у российского населения, предоставляя вопреки стереотипам качественную и надёжную продукцию.

Как видим, на рынке представлен широкий спектр предложений насосов для тёплого пола. Поэтому подобрать подходящий вариант не составит труда.

Выбор модели

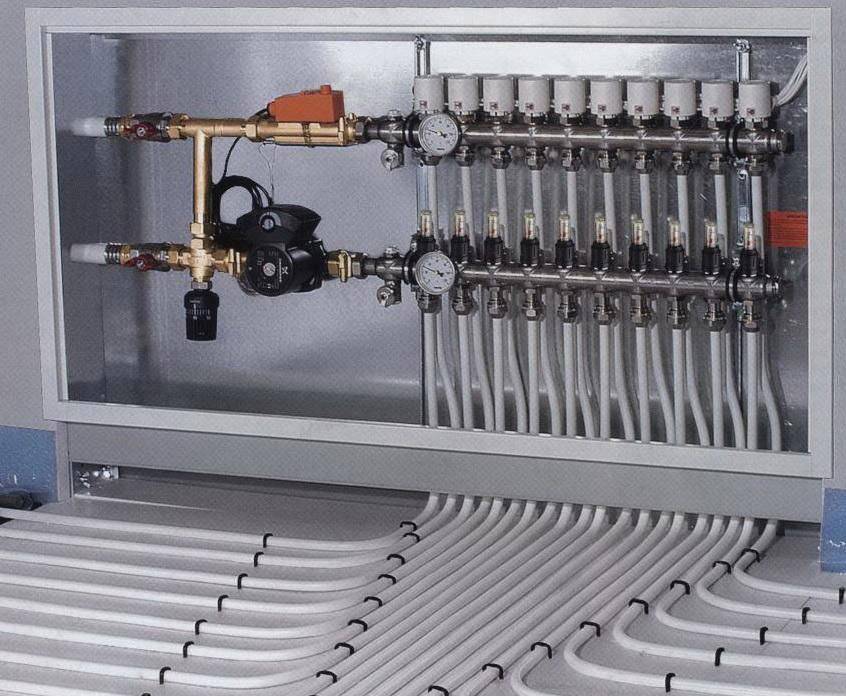

В большинстве случаев выбор модели коллектора зависит от размеров отапливаемого помещения и требований, предъявляемых к системе отопления. Где и каким образом будет сооружен теплый пол, уровень безопасности становятся решающими факторами при выборе оборудования. Смесительный узел является наиболее уязвимым элементом устройства

Ввиду того, что в этом части конструкции одновременно циркулируют и холодная и горячая вода, важно добиться сохранность этого блока от механических повреждений

Многие из нас задаются вопросом, как собрать коллектор для теплого пола, если устройство имеет такое сложное строение и конструкцию. Ответ прост. Сложность только видимая. При детальном изучении всех деталей и элементов конструкции, осознания целей и задачей каждого устройства, можно самостоятельно собрать и подключить коллектор к своей системе отопления. Выбранные материалы, качество сборки являются гарантией того, что ваш теплый пол будет нормально работать.

Для того, что бы действовать правильно, остановимся на деталях, которые следует учитывать при покупке коллектора. Самый лучший вариант – это модель, корпус которой изготовлен из латуни или из нержавеющей стали. В обоих вариантах выбор будет правильным, единственное условие, разная цена таких устройств.

По функциональности в продаже имеются, как простые, так и сложные типы смесительных узлов. В простых коллекторах имеется минимальный набор устройств, обеспечивающих работу теплого пола в узких параметрах. Для сложных конструкций характерным является оснащение дополнительными приборами и датчиками.

Ценовой вопрос в данном случае не должен быть препятствием для вас при выборе оборудования. Коллектор, снабженный автоматическим терморегулятором, станет для вас настоящим помощником, который будет выполнять за вас всю черновую работу. Благодаря автоматике система сама будет контролировать условия работы, по мере необходимости регулируя интенсивность потока, наконец, спускать воду из трубопровода.

В комплекте стандартной модели коллекторов имеются термометры, благодаря которым или вы, или автоматика могут минимизировать тепловые потери.

При наличии нескольких больших по площади помещений, отапливаемых теплыми полами, рекомендуется устанавливать не один, а два коллектора.

Какой насос для теплого пола выбрать

Правильно рассчитать параметры — это еще не все. Нужно выбрать тип насоса, материал, из которого он изготовлен и фирму-производителя

Это ничуть не менее важно, чем верные характеристики

Для бытового использования подходят два типа оборудования:

• Насосы с мокрым ротором. Это устройства не самой большой мощности, но в большинстве случаев их производительности достаточно для обеспечения работоспособности теплого пола площадью до 400 м2. «Мокрым» ротор называется потому, что крыльчатка находится непосредственно в теплоносителе, соответственно, охлаждение и смазка происходят с его использованием. Это оборудование популярно потому, что тихо работает, потребляет мало электроэнергии и отличается высокой надежностью.

• Агрегаты с сухим ротором отличаются повышенной мощностью. В этом случае ротор находится в отдельной герметичной емкости. Ему периодически требуется техническое обслуживание — чистка и смазка. Но такое оборудование в частных домовладениях может быть использовано, пожалуй, только для устройства фонтанов.

С выбором типа все просто: устанавливаем агрегат с мокрым ротором. Параметры рассчитали. Но есть еще и такие тонкости, как маркировка и размер (длина) насоса.

Как выглядит вживую насос с мокрым ротором, как «громко» он работает, посмотрите в видео.

Рассчитываем трубы

Для теплых полов используются следующие виды труб (более подробно о трубах для теплого водяного пола):

• металлопластик – экономичный, экологически безопасный вариант. В конструкции теплых полов используется чаще всего;
• полипропилен. Трубы дешевые, хорошие эксплуатационные качества. Минус: большой радиус изгиба. При укладке змейкой трубы сечением 2 см расстояние между соседними витками превысит требуемый максимум 30 см;
• сшитый полиэтилен. Эксплуатационные свойства хорошие. Минусы: цена выше чем у двух предыдущих материалов; трубы слишком мягкие и гибкие, укладывать сложнее и дольше;
• медь. Прочный, стойкий к коррозии вариант. Труба хорошо гнется, можно уложить весь контур цельным куском, нет необходимости в сваривании участков. Минусы – дорого; медный пол сложно уложить дилетанту.

Сечение трубы обычно выбирают 16 миллиметров. При этом труба прогревает около 10 сантиметров с обеих сторон.

При расчете труб для водяного теплого пола следует учитывать: это не электрический кабель, который по всей протяженности греет одинаково. По мере удаления от котла теплоноситель остывает.

На эффективность контура влияет и гидравлическое сопротивление. Этим определяется максимально допустимая длина контура (100 метров).

Предпочтительная схема укладки – спираль. При укладке змейкой учитывайте, что дальняя от коллектора часть контура будет греться хуже, чем ближняя. Компромиссный вариант – змейка угловая: труба поворачивает в обратном направлении после прохождения не одной стены, а двух, включая угол. При этой схеме первый виток следует располагать в самом холодном углу.

Независимо от размера комнат в каждой выполняют собственный контур. В первую очередь это касается помещений с различным температурным режимом (например, жилая комната и веранда будут отапливаться по-разному).

• трубу кладут на расстоянии от стены до 25 сантиметров (не меньше 8).
• разница между длинами соседних витков – не больше 15 метров;
• длина контура – до 100 метров, обогреваемая площадь – до 20 квадратов. Если комната больше, укладывают 2, 3 и т.д. контуров;
• минимальное давление в коллекторе – 20 килопаскалей;
• расход воды в контуре – от 0,03 до 0,07 литров в секунду.

L= S/а х 1,1,

ЧИТАТЬ ДАЛЕЕ: Как рассчитать теплый пол — варианты примеры расчетов инструкция

где S – обогреваемая площадь в кв. м, a – шаг укладки, 1,1 – десятипроцентный запас на повороты. К полученной цифре следует добавить 4 метра (по два на подключение прямой трубы и обратки к коллектору).

Для каждого контура эта цифра считается отдельно. Контур желательно выполнить единой трубой. Суммарная длина труб – это сумма длин контуров.

Нужен ли насос на теплый водяной пол

Насос обеспечивает циркуляцию воды в контуре, благодаря чему поверхность равномерно прогревается и защищает дом от теплопотерь, что особенно важно для регионов с экстремально морозными зимами. Установка такого прибора обязательна, но не во всех случаях

Считается, что если площадь пола небольшая (до 40-50 м2), монтировать такой прибор не нужно.

Во всех остальных вариантах монтаж насоса нужен, причем не только по причине комфорта, но и в силу некоторых технических особенностей:

1. Зачастую для обогрева используют трубы с малым сечением, поэтому в них возникают большие теплопотери. Из-за этого сам котел будет перегреваться, понадобится большее количество твердого топлива.
2. Отдельные виды покрытия пола не переносят высоких температур – например, ламинат, дуб деформируется. Поэтому они нуждаются в равномерном распределении тепла, что и обеспечивает водяной насос. В расчете таких схем обязательно учитывают смесительный узел, позволяющий поддерживать нужный режим.
3. Стены дома выполняют из одного материала, который обладает одинаковым значением теплоемкости. Однако полы чаще всего изготавливают из разных материалов. Например, в ванной комнате присутствует керамическое покрытие, а в других помещениях полы могут быть наливными. Поскольку теплоемкости отличаются, появляется необходимость в равномерном распределении тепла.

Внимание! Чаще всего не стоит рассчитывать на то, чтобы контур пола и группа нагревателей работали от одного и того же котла. Параметры этих систем ощутимо отличаются

Принцип действия циркуляционного насоса в системе отопления «теплый пол»

Название устройства, циркуляционный насос, говорит само за себя. За счет работы ротора с крыльчаткой, подвижной и вращающейся части прибора, обеспечивается циркуляция жидкого теплоносителя в трубопроводе. Здесь уместно напомнить, что для или магистрали ГВС, наличие циркуляционного агрегата не обязательно. Благодаря централизованной подаче, в системе создается необходимо рабочее давление, обеспечивающее достаточно интенсивный поток теплоносителя в трубопроводах.

Насосы, используемые для отопительных систем, могут работать как с котловой водой, так и с другими жидкими средами, использующиеся в качестве теплоносителя. Однако прибор, который представляет собой насос, , работает только на воде. Следует об этом помнить.

Устанавливается агрегат сразу за трехходовым клапаном, который осуществляет подмес прохладной воды в систему. Для теплого пола требуется подбор насоса, который будет отвечать соответствующим параметрам всего автономного отопления. Агрегат, установленный в системе, должен вытягивать получаемую в результате подмеса жидкость для последующей подачи в коллектор. За счет того, что крыльчатка оснащена лопастями, во время вращения ротора внутри рабочей полости создается зона низкого давления. В результате вращения ротора с крыльчаткой, входящая в тело прибора жидкость под действием законов физики, продолжает дальше, только уже интенсивнее с увеличенной скоростью.

Вместе с предохранительным клапаном, байпасом и расширительным блоком насос составляет единый комплекс оборудования – насосно-смесительный узел. В результате работы насосной группы в петлях водяных контуров создается оптимальное рабочее давление, благодаря которому вода поступает в каждый отопительный водяной контур с нужной скоростью и интенсивностью.

Насосы, укомплектованные «сухим» ротором

У таких устройств все элементы находятся в отдельном корпусе. Достаточно мощные гидравлические агрегаты способны обслужить квартиры большой площади или одновременно несколько. Для размещения устройств с «сухим» ротором необходимо выделить технологическое помещение. Их устанавливают на отдельной раме.

Такие насосы имеют значительный вес, а высокие показатели издаваемого шума не позволяют их размещать в жилых комнатах. Для частных домовладений используются редко. Водные насосы с «сухим» ротором применяют для больших по площади помещений — производственных и коммерческих.

Они работают с приводом от трехфазного двигателя. Насосы оснащают полным защитным комплектом для электрических компонентов.

Популярные схемы укладки труб и их особенности

К основным схемам укладки труб с теплоносителем относят «змейку» и «спираль», а также часто применяются другие варианты укладки на их основе, например, «змейка» без краевых зон.

Распространенные методы укладки

«Змейка» удобный вариант, который легко укладывается в небольшом по площади помещении, однако прогрев труб в этом случае происходит неравномерно. Поэтому вдоль стены, характеризующейся большими теплопотерями, укладывают трубы, которые расположены ближе к коллектору (в начале) и лучше прогреваются.

Шаг укладки труб по этой схеме не должен быть больше 30 см, в противном случае напольное покрытие будет иметь неравномерную температуру – тепло будет ощущаться над трубами, а холод между ними. Расстояние между крайними трубами делают 20 см и меньше.

«Змейка» и «спираль» – оптимальные способы формирования контура

Схема «спираль» отличается таким способом укладке, при котором подающую и обратную трубу располагают параллельно друг другу. За счет этого решается вопрос неравномерного прогрева пола, и температура над обеими трубами имеет примерно равное значение.

Варианты укладки

Спиральный тип укладки наиболее актуален для больших помещений, при этом расстояние между трубами составляет 20 см.
