Насосная станция для скважин, цены и инструкция по установке: характеристики и расчетные калькуляторы на станции для скважины

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
2. В траншеи прокладываются водопроводные трубы.

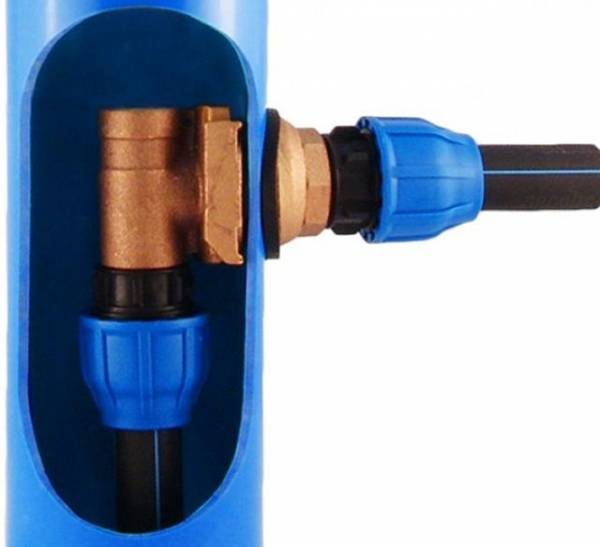

3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

• гидрогеологические условия местности изменились;
• используется устаревшее оборудование;
• поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
4. Далее производится прокладка и подключение электропроводки.
5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

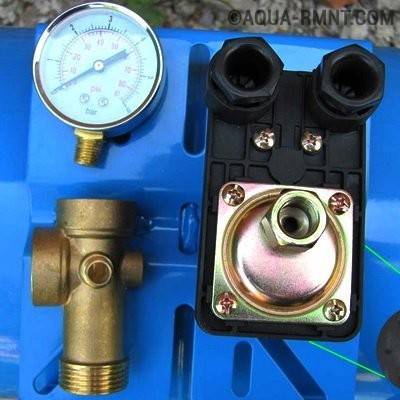

• На реле давления открывается крышка.
• Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
• Для регулировки давления включения нужно крутить винт с обозначением «Р».
• После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Подключение насосной станции

При установке станции в помещении, ее следует расположить на некотором расстоянии от его стен, поскольку имеет место вибрация насоса при работе. Оборудование должно располагаться с обеспечением беспрепятственного доступа. При установке станции в кессон необходимо обеспечить его полную герметичность.

Всасывающий патрубок станции соединяют с погруженной трубой, на которой установлен фильтр и обратный клапан. Выходной патрубок соединяется с трубой системы водоснабжения объекта, к которой подключен гидроаккумулятор. Все соединения труб должны быть герметичными для предотвращения попадания воздуха в систему.

Первый пуск и проверка работоспособности оборудования

Перед запуском системы всасывающий патрубок и корпус насоса заполняют жидкостью. С этой целью насос содержит специальное отверстие с пробкой. Перед пуском необходимо обеспечить свободную циркуляцию жидкости по системе водоснабжения, для чего открывают кран. После пуска начнет циркулировать жидкость с воздушными пробками. Спустя некоторое время система будет готова к использованию.
Если возникли какие-либо проблемы в работе оборудование, следует проверить наличие следующих причин:

• Неработоспособный или отсутствующий обратный клапан на трубопроводе, погруженном в воду;
• Разгерметизация трубопровода на одном из участков;
• Большое гидравлическое сопротивление трубопровода или его участков, которое зависит от числа поворотов канала, его протяженности и подключенных устройств;
• Превышение допустимого расстояния по вертикали между насосом и зеркалом воды.

Схема подключения

Типичная схема подключения оборудования состоит таких элементов, следующих друг за другом:

1. Фильтр для очистки жидкости;
2. Клапан обратный;
3. Всасывающий патрубок;
4. Насосное оборудование;
5. Отводящий патрубок
6. Манометр для определения давления в системе;
7. Обратный клапан;
8. Система водоснабжения.

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Определение места установки

Лучше всего располагать напорную станцию максимально близко к точке забора. В этом случае снижается инерционность системы. Она быстрее реагирует на расход воды и оперативно восполняет его.

То есть вся система работает более ровно, без скачков давления, более стабильно. Так что в идеальном мире лучшим решением будет установка насосной станции в колодец. Что не всегда возможно.

При компактном монтаже насосная станция занимает совсем мало места и найти для нее точку установки довольно просто

Вариант #1 – монтаж непосредственно в колодце

При установке в колодце решается проблема удаления станции от источника. Шумность механизмов тоже никак не отражается на комфортной эксплуатации — двигатель работает вне жилой зоны.

Есть и недостатки. В первую очередь улучшаются условия работы механизмов — главным образом повышенная влажность. Мероприятия по гидроизоляции и герметизации узлов не дают ожидаемого эффекта — по причине конденсата.

Монтаж станции внутри колодезной шахты могут выполняться двумя способами:

• съемное крепление с креплением за верхнюю поверхность шахты колодца;
• стеновой кронштейн в колодезном стволе.

Оба способа примерно равнозначны. Первый чуть проще, второй компактнее. Оба они мешают другим способам подъема воды — ведром, например, уже манипулировать неудобно, а неизбежно при этом капающая вода не прибавляет станции срока службы.

Дополнительно колодец потребует утепления наземной части. Конечно, температура воды и грунта на такой глубине неизменно плюсовая, но возможно поверхностное, локальное замерзание воды и образование льда — даже это для насосной установки совершенно противопоказано.

При такой установке возможна только летняя эксплуатация – зимой без утепления оборудования могут возникнуть проблемы

Вариант #2 – кессон или отдельное помещение

Еще существует вариант установки насосной станции в специальном служебном колодце, выкопанном у основного, служащего для водоснабжения — это называют установкой в кессоне. Альтернативой ему будет монтаж оборудования в наземном служебном помещении.

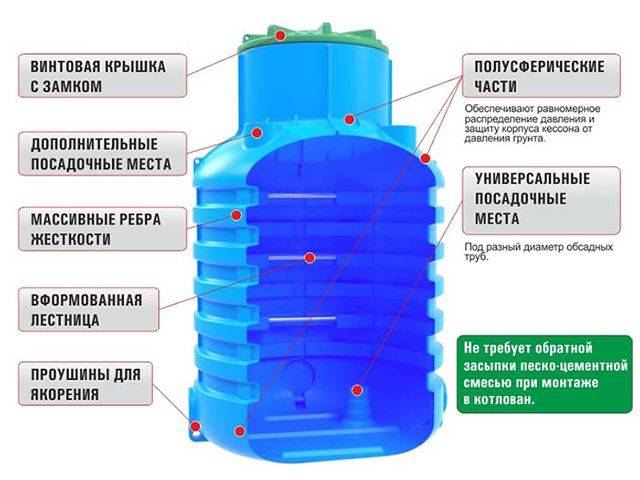

Кессонный способ монтажа имеет такие же плюсы, что и установка непосредственно в колодце. Тихо, близко к точке забора, удобно. Чаще всего кессон монтируется максимально вплотную к кольцам колодца — при много меньшей глубине залегания, естественно.

Из отрицательных моментов стоит отметить возможность образования конденсата. И необходимость серьезного утепления, причем самого тщательного. И, если возможно, борьба с конденсатом. Это все при самой качественной гидроизоляции — грунтовая влага в кессоне совершенно не нужна.

Тут же обязательные мероприятия по предотвращению попадания внутрь кессона талой или дождевой воды – в большинстве случаев они решается конструкцией люка. С остальным придется повозиться.

Постройка наземной подсобки специально для насосной станции совсем простая с позиции технологии. Но и тут требуется утепление. А, поскольку расположение наземное, то к необходимости утеплителя добавляются заботы об отоплении. Минусовые температуры недопустимы в помещении, где смонтирована насосная станция.

Если насосная станция монтируется в отдельном подсобном помещении, оно обязательно должно быть утеплено

Вариант #3 – внутри дома

Третий вариант размещения — внутри дома, в котором организовывается водоснабжение. Из-за шумности оборудования лучше всего его ставить обособленно — обычно для этих целей используют котельную или подвал. Но, в условиях дефицита места, монтаж может быть произведен в ванной комнате или прачечной, подвале или под лестницей.

В любом случае следует озаботиться шумоизоляцией. Иначе проживать в таком доме будет, мягко говоря, не очень комфортно. А если выбран вариант установки станции в подвале, то следует проконтролировать необходимость дополнительной гидроизоляции. Если в подвале влажно.

Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Этот фактор тоже может скорректировать точку монтажа уже относительно внутренней географии дома.

Если нельзя найти для станции тихое место, можно пойти иным путем и подобрать модель с большим гидроаккумулятором – насос станет реже включаться

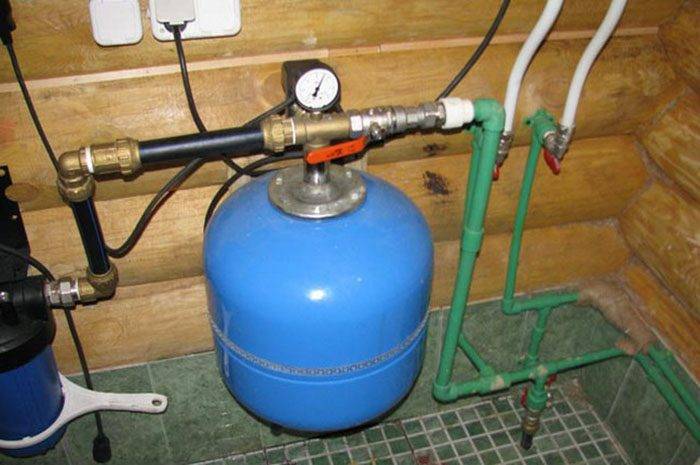

Подготовка гидроаккумулятора

Гидробак можно установить в подвале доме, поскольку этот агрегат нагнетает давление в системе, подача воды может осуществляться даже из точек водозабора, находящихся выше отметки установки самого гидроаккумулятора.

Если показатель давления будет очень высоким, то это может вызвать очень частый запуск и остановку насоса, что в дальнейшем приведёт к его быстрому износу. Пониженное давление в воздушной камере вызовет перерастяжение груши с водой, из-за чего она быстро выйдет из строя.

Правила подготовки гидробака:

1. Перед тем как производить закачивание воздуха в воздушную камеру гидроаккумулятора, необходимо убедиться, что резиновая груша пустая. Если в ней есть вода, её сливают, открыв нижний кран.
2. После этого при помощи автомобильного насоса закачивают воздух в камеру. Давление измеряют тоже автомобильным манометром. Как правило, давление в гидробаке должно быть на 10% меньше нижнего показателя. Но поскольку мы ещё не настраивали систему и не делали первого запуска, регулировку давления делаем так:

• для гидроаккумулятора вместительностью от 20 до 25 л давление должно находиться в пределах от 1,4 до 1,7 бар;
• для накопительной ёмкости объёмом 50-100 л давление выставляется в пределах от 1,7 до 1,9 бар.

Пуск станции в эксплуатацию и тестирование

Первый пуск после монтажа или восстановление работоспособности системы после длительного «сухого» прост, хотя и требует определенных манипуляций. Цель ее — заполнить систему водой до первого включения в сеть.

Это несложная процедура, не требующая особенных навыков. На насосе есть пробка, которую следует отвернуть

В отверстие вставляют простую воронку, через которую и заполняют систему — важно залить питающую трубу и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха

Заливают воду до горловины пробки, которую потом снова закручивают. Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова.

Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.

Часть 1:

Часть 2:

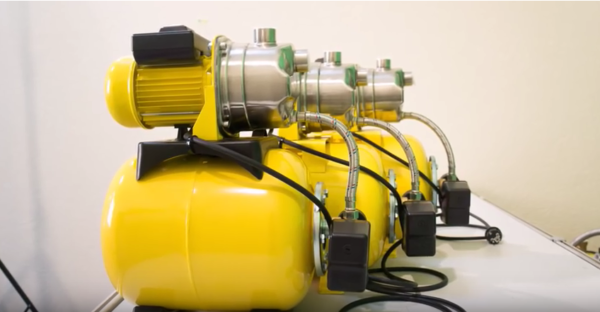

Плюсы и минусы поверхностных насосов

Поверхностные насосы имеют массу преимуществ:

• Компактные габаритные размеры;
• Небольшой вес;
• Ценовая доступность;
• Простота монтажа, эксплуатации и обслуживания. Установка поверхностного насоса не требует специальных знаний, навыков и опыта;
• Возможность работы с водяным слоем менее 80 см. В таких условиях погружные насосы работать уже не могут;
• Охлаждение воздушным путём, а не за счёт воды, как у погружных;
• Большой напор воды;
• Высокий КПД;
• Отсутствие необходимости подведения электричества к водозабору;
• Высокая надёжность и долговечность;
• Устойчивая работа даже при наличии воздушных пробок в системе.

Также, поверхностные насосы (как класс оборудования) имеют ряд недостатков:

• Чувствительность к наличию песка, примесей и других загрязнений воды;
• Максимальная глубина, с которой можно поднять воду, составляет около девяти метров;
• При использовании эжектора надёжность и производительность системы существенно снижаются;
• Шум. Для работы поверхностного насоса лучше выделять отдельное помещение;
• Необходимость заполнения всасывающей магистрали водой.

Разновидности насосов для скважин и их функции

Насосы для подачи воды из скважины могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

• Его основными элементами являются рабочие колеса, установленные на один вал.
• Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
• После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
• Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

• Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
• Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
• Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

• Подавать грунтовые воды в частные дома и коттеджи.
• Участвовать в организации оросительных систем.
• Перекачивать жидкость в резервуары и емкости.
• Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

• Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
• Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
• Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
• Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

• Большая глубина водозабора, которая недоступна для насосов любого другого типа.
• Легкость монтажа.
• Отсутствие трущихся частей.
• Низкий уровень шума.
• Длительный срок эксплуатации.

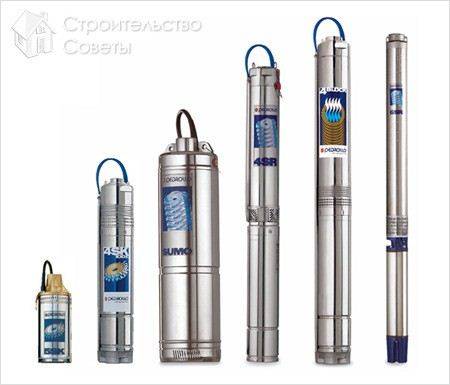

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Совет: Очень важно следить за грамотным и правильным обустройством оборудования, применять только качественные материалы. Нарушение технологии монтажа или использование плохих материалов может привести к:. Нарушение технологии монтажа или использование плохих материалов может привести к:

Нарушение технологии монтажа или использование плохих материалов может привести к:

• Обрыву насоса.
• Преждевременному его выходу со строя.
• При демонтаже невозможность поднятия насоса.

Выбор насоса и места для установки

Выбирая подходящее напорное оборудование, нужно ориентироваться на такие характеристики:

Производительность. Для полива сада вполне хватит насоса с эффективностью около куба в час, а вот для системы водобеспечения дома потребуется сделать расчеты, учитывая число проживающих в нем и количества точек водозабора

Семье из четырех человек нужно приобретать насос с показателем не менее трех кубов в час.
Глубина подачи воды
Принимается во внимание протяженность труб, их расположение по вертикали либо по горизонтали, размер источника водоснабжения.

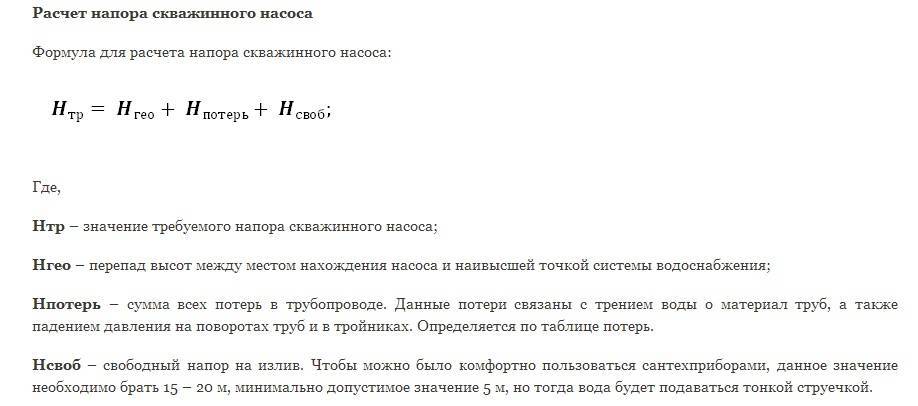

Напор водного потока на самой последней точке водозабора, расположенной максимально далеко от помпы. Значение должно быть достаточно большим
Показатель давления, как правило, указан в сопроводительной документации к оборудованию и измеряется в атмосферах, барах

Найти значение можно, суммировав все дистанционные отрезки, которое будет проходить жидкость. Каждые 10 м происходит снижение на одну атмосферу.
Напряжение в электрической сети

Этот показатель также имеет немаловажное значение, поскольку он оказывает влияние на работоспособность насосной станции. При падении напряжения у помпы просто не хватит мощности, чтобы обеспечить необходимым объемом воды весь дом.. Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления

Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы

Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления. Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы.

Установка поверхностных насосов всегда осуществляется на суше, поскольку не допускается попадания влаги в корпус прибора. В идеале электронасос нужно располагать по возможности максимально близко к источнику водоснабжения. Запрещается монтаж в помещении с высокой концентрацией влаги, низкой температурой, плохой вентиляцией и открытом для атмосферных проявлений.

Чтобы смонтировать агрегат, рядом со скважиной возводят небольшие строения либо обустраивают в грунте кессоны – утепленные сооружения из бетона, пластика, либо металла. Установка последних производится ниже точки промерзания земли.

Если колодец из бетонных колец большого размера является точкой водозабора, можно установить насос прямо в нем. В земляных работах нет необходимости, потребуется прочный плот небольшой величины, но чтобы он выдерживал массу закрепленного на нем насоса. Конструкцию опускают прямо на водную поверхность. Минусом этого способа является то, что напорное устройство придется периодические доставать для регулировки давления.

Это интересно: Сколько нельзя открывать окна после поклейки обоев: освещаем по пунктам

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.

При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).

Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.

Чтобы автоматизировать работу насоса с самодельным накопительным баком, можно использовать поплавковый датчик. Это относительно несложное устройство, многие мастера изготавливают его самостоятельно. В баке устанавливается поплавок, с помощью которого сведения об уровне воды поступают к автоматическому переключателю.

Когда количество воды в баке достигает минимального уровня, насос включается и работает до тех пор, пока бак не заполнится. После этого насос автоматически отключается. Накопительный бак считается эконом-вариантом водоснабжения дома, поскольку стоимость такого комплекса устройств ниже, чем у насосной станции промышленного производства.

Поверхностный насос на даче можно использовать для различных целей, например, для заполнения водой накопительного бака, для полива и т.п.

Выбор мощности и модели

Даже небольшая и маломощная установка способна обеспечить солидную производительность, достаточную для снабжения водой нескольких потребителей. Спорить же о достоинствах той или иной марки и вовсе бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.

Главным фактором, влияющим на производительность, является объем накопителя — насос работает с перерывами. Его задача закачивать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня.

А вот расход воды и давление в сети поддерживает уже гидроаккумулятор. Следовательно, чем он больше по объему, тем реже срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.

Тут еще следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды. Следовательно, водой заполнена только часть объема бака. И, при выключенном насосе, потребитель может рассчитывать только на нее.

Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее.

Но схематично это выглядит так:

• один или два человека или дача, где только один умывальник или примитивный душ — объем гидроаккумулятора 24 литра;
• три-четыре человека уже должны присматриваться к размерам 50 литров или больше;
• свыше 5 человек — минимальный объем бака 100 литров.

Кроме характеристик производительности, которые обязательно следует брать во внимание, есть факультативные опции. Например, наличие реле сухого пуска

Оно не обязательно в конструкции, но вполне способно при определенных условиях продлить жизнь станции или предотвратить ее поломку. К сожалению, оно несколько увеличивает стоимость и сложность системы.

При подборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема

Теплоизоляция наружного водопровода

Расположение труб ниже уровня промерзания земли позволяет избежать мероприятий по утеплению магистрали. Однако не все участки могут похвастаться достаточно низким уровнем грунтовых вод, что полностью исключает возможность рыть глубокие траншеи. В этом случае решением проблемы становится укладка труб на небольшой глубине и правильное утепление наружного водопровода.

Сравнительно недавно единственным способом было оборачивание труб наружных коммуникаций теплоизоляционным материалом и полиэтиленовой пленкой для защиты от воды.

Современные методы, материалы и технологии делают процесс утепления более простым и существенно повышают эффективность теплосбережения. К современным способам утепления можно отнести заключение труб в твердую пенополистирольную скорлупу на одном из этапов производства.

Подогревающий кабель, протянутый вдоль магистрали и закрепленный на трубе, является наиболее эффективным вариантом для водопроводной трубы диаметром 32 мм. Однако такой вариант имеет один существенный недостаток – необходимость в подключении к сети электроснабжения

Подобная проблема не имеет особой важности для собственников загородного жилья, которые постоянно живут в автономном режиме. На случай отключения электроэнергии у них имеется альтернативный вариант – генератор, работающий на газе, бензине или дизельном топливе.. https://www.youtube.com/embed/nnE3BYTgh70
