Расширительный бак для холодной воды: обзор баков, какой лучше купить

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Расчёт гидроаккумулятора

В системах водоснабжения, с помощью гидроаккумулятора решают массу задач, и расчёт для каждого из случаев выполняется по различным методикам. Выше приведенный алгоритм расчёта гидроаккумулятора позволяет подобрать баки для решения двух наиболее популярных задач и определяет начальное давление газового пространства, давление включения и отключения насоса.

Первый вариант расчёта гидроаккумулятора – с приоритетом частоты включения насоса. В системах с бустерными станциями, скважинными и повысительными насосами, бак гидроаккумулятор необходим для снижения частоты включения насоса.

Вода – жидкость несжимаемая, поэтому даже кратковременное открытие одного водоразборного крана в многоквартирном доме, может стать причиной включения насоса. Частое включение насоса приводит к быстрому его износу и выходу из строя.

Частота включения связана с электрической мощностью насоса, так, например, насосы мощностью более 8 кВт рекомендуется включать не более 10 раз в час, насосы мощность которых менее 5 кВт – не более 20 раз в час, а насосы мощность которых попадает в диапазон от 5 до 10 кВт не более 15 раз в час. Эта зависимость и лежит в основе вышеприведенного алгоритма расчёта.

Кроме мощности насоса, на допустимую частоту включения влияет ещё множество факторов, так например, чем больше масса подвижных частей, тем ниже допустимая частота включения

Поэтому обращайте внимание на соответствие значений частоты включения полученной в результате подбора гидроаккумулятора и оптимальной частоты для выбранного ранее насоса, а при необходимости повторите расчёт бака

Второй вариант расчёта гидроаккумулятора – с приоритетом запасённого объёма воды. Рекомендуется для систем, в которых не допускается прекращение подачи воды, но случаются перерывы в подаче электроэнергии или воды из систем централизованного водоснабжения.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Расчёт и Подбор Расширительного Бака

Заполните ниже приведенную форму и в результате расчёта будет подобран список расширительных баков соответствующих заданным исходным данным.

Высота от точки присоединения расширительного бака до верхней точки системы отопления

Максимальное давление для системы отопления

в месте подключения расширительного бака

Температурный график Т1 – Т2 системы отопления

Объём воды в системе отопления

Тепловая нагрузка системы отопления

Преобладающий тип отопительных приборов

Устройство и конструкция

Расчёт и подбор

Установка и монтаж

Обслуживание и ремонт

Расчёт расширительного бака

Расчёт расширительного бака выполняют для определения его объёма, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления.

Методика расчёта расширительных баков сложна и рутинна, но в целом можно установить такую зависимость между объёмом бака и влияющими на него параметрами:

  • Чем больше ёмкость системы отопления, тем больше объём расширительного бака.
  • Чем выше максимальная температура воды в системе отопления, тем больше объём бака.
  • Чем выше максимально допустимое давление в системе отопления, тем меньше объём.
  • Чем меньше высота от места установки расширительного бака до верхней точки системы отопления, тем меньше объём бака.

Так как, расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма воды но и для пополнения незначительных утечек теплоносителя — в расширительном баке предусматривают некоторый запас воды, так называемый эксплуатационный объём. В выше приведенном алгоритме расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы отопления.

Подбор расширительных баков

Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.

Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного – нет.

Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.

1. При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.

2. Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.

Как посчитать объем коробки в М 3

Во время фасовки и транспортировки товаров, предприниматели задаются вопросом, как это правильно сделать, чтобы сэкономить время и финансы. Расчет объема тары является важным моментом в доставке. Изучив все нюансы, Вы сможете подобрать необходимую по размерам коробку.

Как рассчитать объем короба? Чтобы груз без проблем поместился в короб, его объем необходимо высчитывать, пользуясь внутренними размерами.

Воспользуйтесь онлайн калькулятором для вычисления объема коробки в форме куба или параллелепипеда. Он поможет ускорить процесс расчетов.

Груз, который необходимо поместить в тару, может быть простой или сложной конфигурации. Габариты короба должны быть на 8-10 мм больше самых выступающих точек груза. Это необходимо, чтобы предмет без затруднений поместился в тару.

Наружные размеры используют при подсчетах объемов коробок, чтобы грамотно заполнить пространство в кузове транспорта для перевозки. Также они нужны для вычисления площади и объема склада, необходимого для их хранения.

Во-первых, измерим длину (а) и ширину (b) коробки. Для этого будем пользоваться рулеткой или линейкой. Результат можно записать и перевести в метры. Будем пользоваться международной системой измерений SI. Согласно ей, объем емкости рассчитывается в кубических метрах (м 3 ). Для тары, стороны которой меньше метра, удобней производить замеры в сантиметрах или миллиметрах. Необходимо учитывать, что габариты груза и коробки должны быть в одних и тех же единицах измерения. Для квадратных коробок длина равняется ширине.

Затем произведем замеры высоты (h) имеющейся тары ─ расстояние от нижнего клапана коробки до верхнего.

В случае, если Вы сделали замеры в миллиметрах, а результат необходимо получить в м 3 , переводим каждое число в м. Например, есть данные:

Учитывая, что 1 м=1000 м, переведем эти значения в метры, а затем подставим в формулу.

Формулы

  • V=a*b*h, где:
  • a – длина основания (м),
  • b – ширина основания (м),
  • h – высота (м),
  • V — объем (м3).

Используя формулу подсчета объема коробки получим:

V=a*b*h =0,3*0,25*0,15=0,0112 м 3.

Такой метод можно использовать при расчете объема параллелепипеда, то есть для прямоугольных и квадратных коробок.

Как подключить расширитель в систему отопления

После завершения строительства бака мы должны подключить расширитель к системе. И в этом случае нужно действовать по следующей схеме:

  • Слейте воду из системы. Причем можно удалить далеко не весь объем, а только десятую часть, понизив уровень жидкости до верхнего патрубка батарей.
  • Определите наивысшую точку напорной трубы и врежьте в это место тройник. Отметим, что для полимерных труб можно использовать цанговый фитинг, а если теплопровод собран из стальной арматуры, то вместо тройника можно вварить отвод с резьбовым торцом.
  • Установите расширительный бак у потолка или на чердачное перекрытие. В последнем случае потолок придется рассверливать, открывая доступ к тройнику разводки.
  • Накрутите на штуцер бака гайку сильфонного шланга. Опустите второй конец сильфона на уровень тройника. Накрутите его на отвод разводки (патрубок или штуцер тройника).

Вместо сильфонного шланга можно использовать полимерную или металлическую трубу, но этот шаг усложнит монтаж, поэтому мы выбираем не жесткую конструкцию, а гибкий шланг. Вентиль в точке врезки расширителя монтировать не нужно. Расширительный бак для отопления открытого типа

Правильный выбор — гарантия надежности и безаварийности конструкции

Надежность и безопасность автономного отопления в частном доме полностью зависят от правильного выбора элементов, из которых оно состоит. Для домов с малой площадью часто используется открытый тип (без насоса). Для больших строений — закрытый тип (с циркуляционным насосом). Вертикальная или горизонтальная установка зависит от ориентировочного места монтажа.

Обязательна проверка выбранного мембранника на соответствие требованиям качества и безопасности.

Прилагаемые документы должны содержать: инструкцию производителя по установке и эксплуатации, информацию о пройденных заводских испытаниях, сертификат соответствия, талон на обслуживание (гарантия).

В технической документации изготовителя указаны ограничения по эксплуатации — допустимые величины давления, требования к составу и свойствам теплоносителя, диапазон используемых температур. В обязательном порядке указываются материалы изготовления фланца, корпуса расширительного бака, мембраны, а также тип детали (заменяемая или постоянная) и размеры.

Проверка рабочих характеристик происходит при отключенном комплексе, слитом теплоносителе и нулевых значениях давления котла. Тестовый запуск контура с расширительным баком правильнее поручить профессионалу, который даст грамотную консультацию по особенностям использования и дальнейшей безаварийной эксплуатации.

Лучшие гидроаккумуляторы для систем водоснабжения на 24 литра

Компактный гидроаккумулятор для систем водоснабжения дачи не нуждается в емкости большого объема. Небольшой расход воды позволяет сэкономить на вместимости резервуара. Несмотря на небольшие размеры, гидробаки функциональны, легко справляются с поставленными задачами: поддерживают стабильное давление и защищают насосы от частого включения.

ВыборЭксперта.ру остановили свой выбор на 3 изделиях, имеющих надежные конструктивные решения, отличающиеся продолжительным сроком службы. Предложенные гидроресиверы предназначены для работы со скважинными насосами мощностью 500 Вт или поверхностными моделями в 1 кВт.

Wester WAO 24

Небольшой горизонтальный гидроаккумулятор российского производства изготовлен углеродистой стали. От коррозии емкость защищает порошковое покрытие, высокое качество покраски отмечают все пользователи – краска не облазит с поверхности даже при эксплуатации в помещениях с высоким уровнем влажности. В качестве опоры предусмотрено 4 ножки с отверстиями для монтажа. В верхней части установлена площадка для насоса.

Бутиловая диафрагма, установленная в баке, отличается повышенной прочностью, устойчивостью к воздействию бактерий, которые могут жить в колодезной воде. Для подключения к водопроводу используется оцинкованный стальной фланец. Гидроресивер можно использовать в системах холодного и горячего водоснабжения. Емкость рассчитана на рабочее давление до 10 бар.

Достоинства:

  • Хорошая устойчивость;
  • Добротное исполнение;
  • Низкая цена;
  • Срок службы не менее 7 лет;
  • Сменная мембрана.

Недостатки:

Вмещает не более 30% воды от заявленного объема.

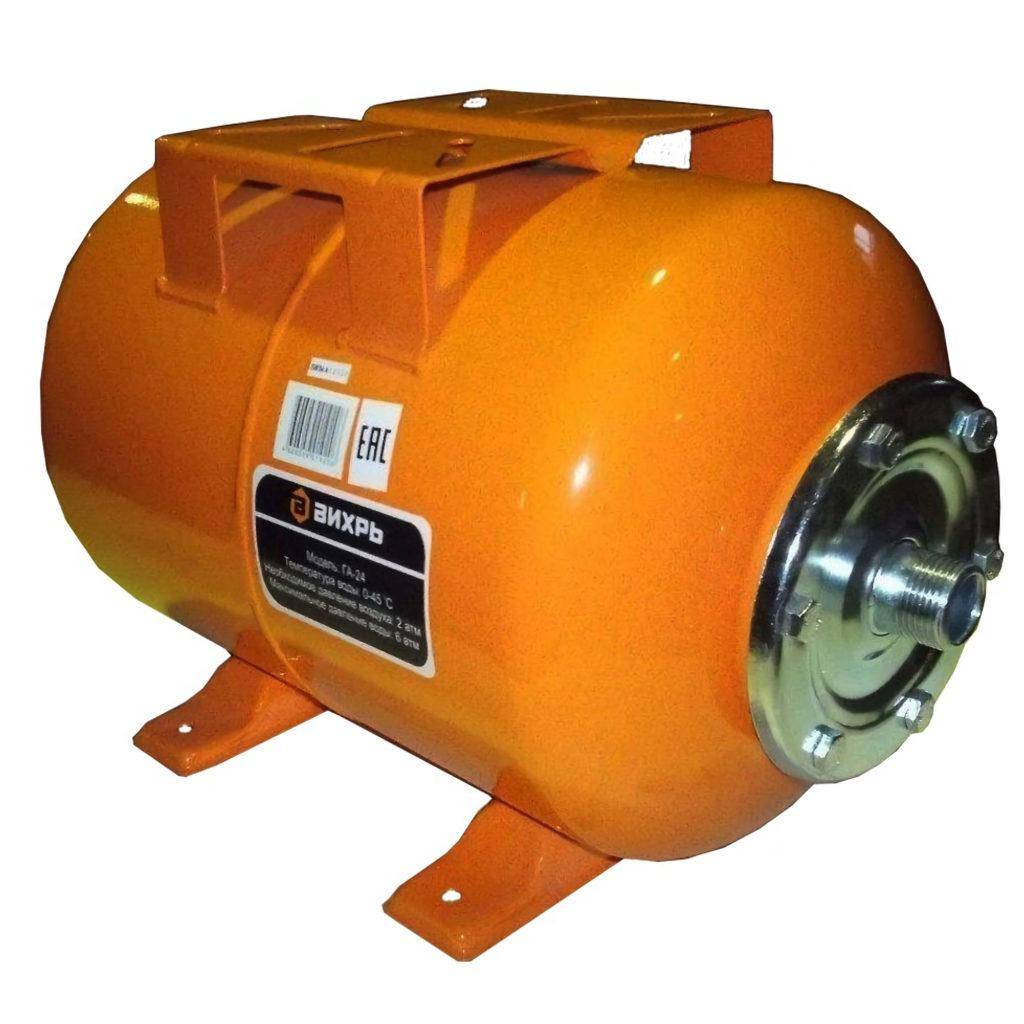

Вихрь ГА-24 24 л

Горизонтальная модель от российского производителя изготовлена из стали. Декоративное покрытие защищает от коррозии при эксплуатации в условиях повышенной влажности. Горизонтальная компоновка упрощает монтаж, а площадка позволяет установить внешний насос и сэкономить полезное пространство. Диафрагма изготовлена из пищевой резины и не оказывает негативного влияния на качество воды.

Модель рассчитана на перекачку жидкости с температурой до 45 градусов и используется только в системах холодного водоснабжения. Заводское давление в баке 2 бар, максимально допустимое – до 6 бар. Для закачивания воздуха предусмотрен пневмоклапан. Фланец для подключения водопровода изготовлен из оцинкованной стали.

Достоинства:

  • Универсальный монтаж: можно установить горизонтально или закрепить на стене;
  • Простая замена мембраны;
  • Стабильное давление без скачков;
  • Низкая цена.

Недостатки:

Нет манометра.

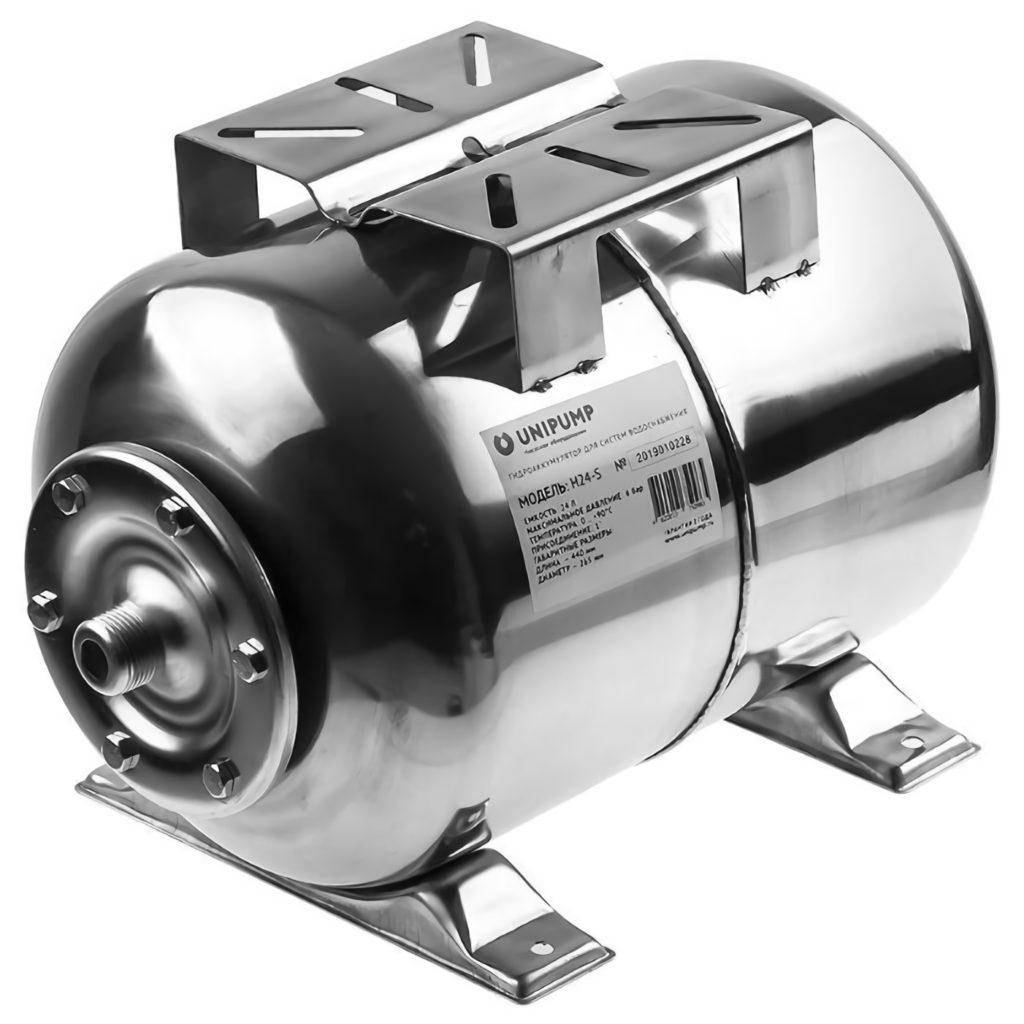

Unipump 85109 24 л

Корпус из нержавеющей стали делает оборудование практичным и долговечным. Высокая устойчивость к коррозии увеличивает срок эксплуатации до 10 лет. Горизонтальная компоновка делает гидробак удобным в эксплуатации. Через боковой фланец, изготовленный из нержавейки, емкость легко обслуживать и подключать к водопроводу. Для подключения используется стандартная дюймовая резьба. На площадке можно установить внешний насос. В качестве опоры приварены пластины с монтажными отверстиями, которые равномерно распределяют нагрузку на основание.

Мембрана, изготовленная и EPDM, отличается высокой устойчивостью к нагрузкам, эластичностью. Гидроресивер работает при номинальном давлении 2 бар, но рассчитан на повешение нагрузки до 6 бар.

Достоинства:

  • Не облазит декоративный слой;
  • Сменная диафрагма;
  • Отсутствие неприятного запаха у воды;
  • Максимальная температура жидкости 90 градусов.

Недостатки:

Высокая цена.

Характерные черты открытого бака

Такие резервуары являются крайне простыми – в качестве расширительного бака всегда может использоваться обычное ведро, специально изготовленная емкость из подручных материалов, канистра, что-либо подобное.

Конструкционные особенности емкости

Главными требованиями к конструкции являются:

  • наличие достаточного объема;
  • отсутствие герметичности.

То есть допускается даже отсутствие крышки, хотя она желательна – защищает от попадания в систему отопления частиц грязи.

Резервуар, который планируется использовать в качестве расширительного бака, должен быть оснащен патрубком, к которому подводится труба от системы отопления. Это единственное обязательное приспособление.

Конструкция любого расширительного бака крайне проста – он представляет собой обычную емкость, оснащенную одним или несколькими входами/выходами. Что позволяет излишкам жидкости накапливаться, сливаться. Самые технологичные резервуары оборудованы подводом воды, сливным краном, который нужен для транспортировки воды в канализацию при слишком больших объемах ее излишков

Но для комфорта и исключения мелких неприятностей желательно использовать следующие аксессуары:

  • Переливной шланг или трубу — такой элемент конструкции необходим в случае переполнения расширительного бака. То есть этот элемент конструкции, отводя жидкость в канализацию или просто за пределы здания, исключает возможность его затопления.
  • Трубу водоснабжения — она необходимо для пополнения системы отопления водой. Без нее вполне возможно обойтись, но следует понимать, что указанную процедуру придется производить с ведром в руках. Хотя в последнем случае конструкция будет более дешевой.

Поскольку расширительные емкости нередко устанавливаются на чердаках, то следует позаботиться о ее теплоизоляции. Что исключит замерзание жидкости и выход всей системы из строя.

В качестве теплоносителя может использоваться только обычная вода. Потому что современные эффективные антифризы в открытых резервуарах быстро испаряются. Что ведет к существенному удорожанию всей процедуры отопления помещения.

Кроме того, испарения антифризов почти всегда являются токсичными, что сказывается на здоровье жильцов. Больше о видах теплоносителей для системы отопления и их особенностях мы рассказали в этом материале.

Форма и материал изготовления

Форма бака принципиального значения не имеет, поэтому может быть любой:

  • круглой;
  • прямоугольной;
  • трапециевидной и т.д.

Материалом изготовления может быть любой металл или даже пластик, но поскольку теплоноситель может разогреваться до значительных температур, то он должен быть термостойким.

Этот рисунок помогает понять принцип работы расширительного бака. На изображении слева показан теплоноситель в холодном состоянии. Ему с избытком хватает предоставленного объема. Но, когда начинается разогрев (рисунок справа), то скоро возникает избыток воды. На самом деле лишней жидкости немного, но этого вполне хватит для того, чтобы найти слабое место в системе и образовать течь или привести к поломке оборудования

В продаже есть различные варианты открытых расширительных бачков, среди которых несложно подобрать наиболее подходящий. Или же смастерить из подручных материалов самодельный резервуар, который будет исполнять роль расширительного бака.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.


К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.


Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем
