Как подключить и отрегулировать реле давления воды

Подготовка накопительного бака насосной станции

Прежде чем регулировать само реле давления, необходимо подготовить гидроаккумулятор. Он состоит из герметичной емкости и резиновой груши, разделяющей этот бак внутри на две части. При закачивании в первую насосом воды, во второй поднимается давление воздуха. Затем уже эта воздушная масса своим надавливанием на грушу будет поддерживать напор в трубе водоснабжения.

Гидроаккумулятор (накопительный бак)

Чтобы насосная станция работала в оптимальном режиме, для гидроаккумулятора надо грамотно подобрать давление воздуха. Если сделать его излишне высоким либо низким, то гидронасос будет слишком часто запускаться в работу. Такая настройка – это прямой путь к быстрому износу оборудования.

Нужное воздушное давление в гидроаккумуляторе выставляется после полного его опустошения от воды. После ее спуска производится закачки воздуха из расчета 1,4–1,7 атмосфер для бака на 20–25 литров и 1,7–1,9 атмосфер при большем объеме. Конкретные величины следует смотреть в техпаспорте станции.

Как отрегулировать прибор?

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

Дальше производится регулировка реле давления, как того требует инструкция:

  1. Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
  2. Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
  3. Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
  4. Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.

Общее описание агрегата

Реле давления занимается автоматическим управлением насоса на станции, регулируя время его включения и отключения. При этом устройство руководствуется заданными параметрами, которые устанавливает человек. Стоит отметить, что каких-либо четких ограничений по верхнему или нижнему пределу давления нет. Каждый хозяин частного дома сам занимается регулировкой реле давления воды для насоса

Однако тут все-таки стоит обратить внимание на то, что каждая модель устройства рассчитана на конкретные показатели, прописанные в технической документации, нарушать которые не рекомендуется

Регулировка реле давления и определение порогов срабатывания установки

Реле – это автомат или, другими словами, устройство блокирующее клапан, который создает процесс подачи воды. У насоса есть 2 порога включения – нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень в 0,1-0,2 атм и выше.

Следует обязательно брать в учет параметры насоса, у которого также есть 2 значения в виде нижнего и верхнего порога. Основываясь на ряде показателей, и проводится выбор порогов. Стоит заметить, что выбор верхнего порога, при котором отключается насос, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разности, настроенную при изготовлении. В целом, эта разница составляет 1,4-1,6 атм. Другими словами, если было вручную выставлено отключение при 1,6 атм, то происходит автоматическое выставление верхнего порога отключения в 3,0 атм.

Если система подачи водоснабжения подключена к большому количеству точек водоразбора, то можно добавить к верхнему порогу несколько атмосфер для предельно допустимого значения, но с соблюдением ряда ограничений

А именно:

  1. Учитываются параметры контроллера.
  2. Все модели имеют определенные технические характеристики и эксплуатационные свойства.
  3. Как правило, верхняя граница давления в насосе установлена от производителя и отключаться насос должен до ее достижения в среднем за 0,2-0,4 атм.
  4. Если верхним порогом является 3,8 атм, то отключаться он будет при достижении 3,6 атм.

Для длительной и исправной работы насоса, лучше всего делать разницу между порогами как можно больше, так как постоянные перегрузки негативно сказываются на эксплуатации

Особенность реле в том, что не требуется его чистить, а значит, не нужна разборка, а если происходит слабое накачивание воды, то нужно обратить внимание на работу и почистить насос

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений
Фото из
Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

  1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
  2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
  3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
  4. Проверяем, как изменилось давление отключения и тестируем систему.
  5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений
Фото из
Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку

Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

  1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
  2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
  3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
  4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
  5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Возможные ошибки при отладки реле давления

При регулировке реле необходимо помнить, что маленькая пружина более чувствительна, нежели большая. Гайку на первой надо крутить медленней и осторожней. И главное, маленькая пружина устанавливает не само давление воды выключения насоса, а дельту между порогами срабатывания автоматики.

Данную разницу при настройке рекомендуется подбирать в районе 2 атм. Это соответствует нормальной наполняемости гидроаккумулятора водой (наполовину). Если дельту выставить около 1 атм., то бак заполнится лишь на 25–30%. А это слишком мало, насос станет работать вхолостую.

Еще один момент – нижний порог не должен превышать 80% от максимума давления для конкретного реле, идущего с насосным оборудованием. Если напор выходит в кранах недостаточным, то релейный коммутатор придется менять на более «мощный».

Проверку давления насосной станции рекомендуется производить раз в полгода. Надо будет полностью сливать воду. А потом включать ее, проверяя по манометру реальные значения порогов. В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать проблем. Необходимо подкрутить ключом или отверткой лишь пару гаек на двух пружинах.

Разновидности реле давления

Реле давления имеют несколько разновидностей. Чаще всего используются устройства в форме небольших коробочек, есть и довольно габаритные приборы. Отличаются они наличием дополнительных функций. Классическое реле давления состоит из двух основных модулей:

  • электрического;
  • гидравлического.

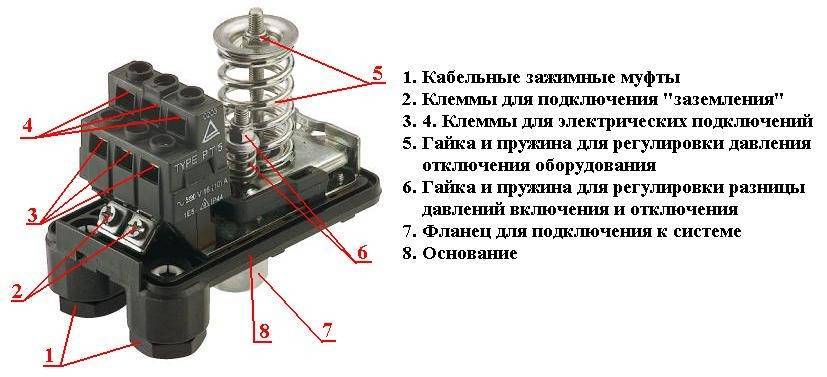

Первый предназначен для подключения проводников с электрическим током. Он представляет собой металлические клеммы с зажимными болтами. Они имеют свойство размыкаться и замыкаться в зависимости от того, в каком положении находится гидравлическая часть. Последняя в реле непосредственно взаимодействует с жидкостью, которая поступает от насоса. Она представляет собой две пружины и шток, который перемещает контактную часть. Благодаря пружинам и происходит регулировка давления до требуемого значения. На картинке ниже можно увидеть обозначение основных компонентов.

Накидная гайка под номером 7 подключается к пятерику. Через ее вход на пружинный блок воздействует давление воды. Как только оно падает ниже выставленного значения, происходит воздействие на клеммы, которые обозначены цифрой 2. Контакты замыкаются и на насос подается питание. После перекрытия смесителя или крана давление в системе начинает возрастать. Когда оно достигает верхней точки, тогда давление на пружину увеличивается, и она размыкает контакты.

Обратите внимание! Есть варианты реле, где вместо накидной гайки присутствует резьба, которая вкручивается в переходник. Любой вариант удобен, все зависит от переходника, который был приобретен для сборки системы.

В продаже доступны такие реле давления:

  • механические;
  • электронные;
  • со встроенным манометром;
  • с датчиком сухого хода.

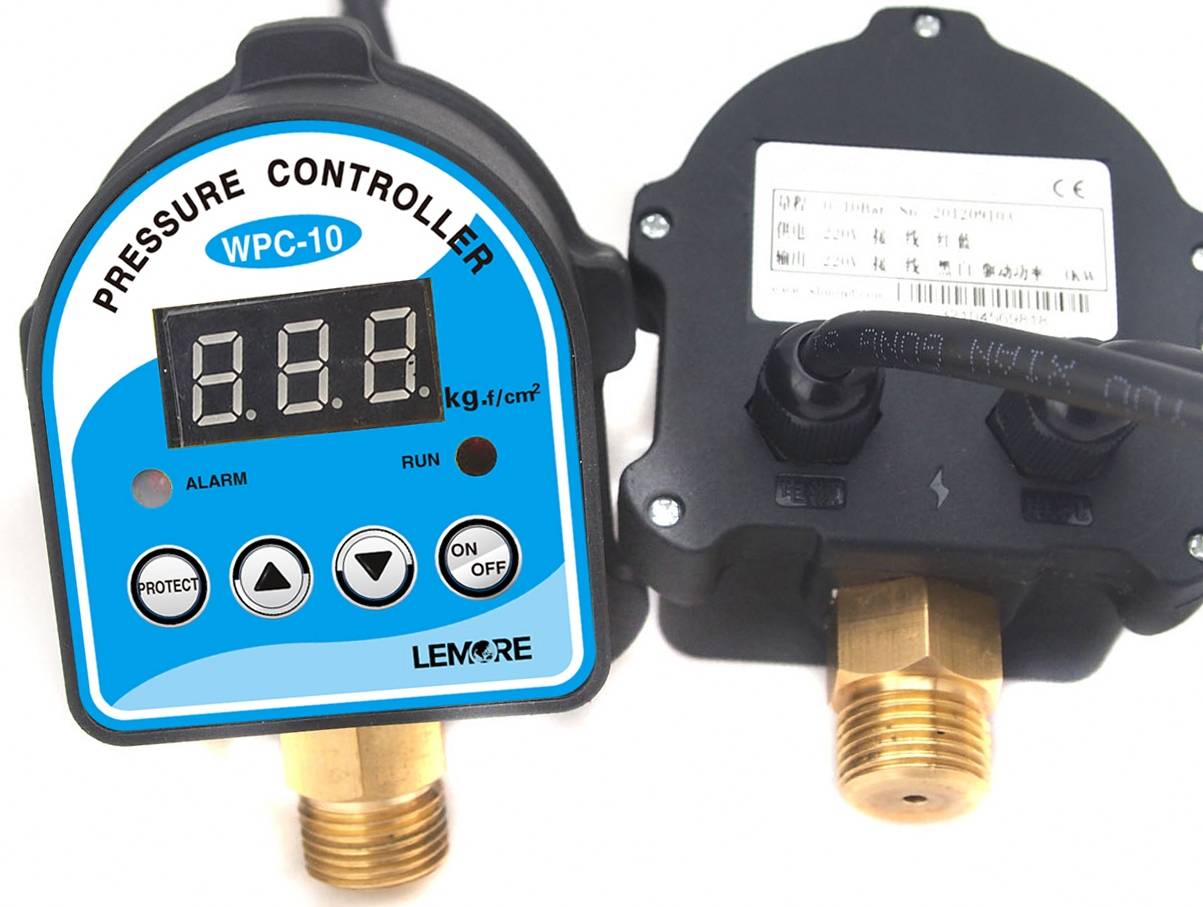

Механический вариант описывался выше. В электронных реле давления присутствуют дополнительные модули, которые замыкают или размыкают контакты. В электронных моделях может присутствовать электронный манометр с цифровым дисплеем, на котором даже в темном помещении легко увидеть показания. Некоторые механические модели также оснащаются стрелочным манометром. Датчик сухого хода предотвращает холостую работу насоса, если произошла разгерметизация подающей трубы, забилось заборное отверстие или упал уровень воды. Как только жидкость перестает поступать, контакты размыкаются и прекращается подача питания.

Внутренние показатели ГА

Существуют определенные правила настроек гидроаккумулятора. Необходимо, чтобы регулировка давления соответствовала следующим требованиям:

  • для одноэтажного здания хватает одного бара, а если емкость находится в подвальном помещении, то нужно добавить еще 1 бар;
  • значение должно быть выше, чем в самом высоком месте водозабора;
  • какое количество атмосфер должно находиться внутри бака, можно определить по такой формуле: к высоте трубопровода до верхней точки сбора воды нужно добавить 6, этот результат разделить на 10;
  • если находится множество точек потребления, то к этой цифре нужно добавить еще 20%. Сколько точно нужно добавить — определяется лишь опытным способом. Для этого существует общее правило: если показатель занижен, то жидкость не сможет подаваться к приборам, а если завышен, то гидроаккумулятор будет все время пустым, давление — очень высоким, при этом появляется риск выхода из строя мембраны.

Чтобы увеличить напор в ГА, воздух можно подкачать обычным насосом (на баке находится золотник), для снижения давление спускают. Пневматический клапан для этого находится под накладкой. Процесс надо выполнять во время отсутствия напора воды, для этого нужно лишь перекрыть краны.

Размер показателей можно определить с помощью манометра, который подключается к золотнику. Корректировку выполняют, когда помпа выключится. Перепад давления можно создать, открыв кран в ближайшем месте.

Изготовители стандартно задают давление в емкости не больше 2−3 бар. Его увеличение снижает полезную площадь внутри бака — это необходимо учесть во время проведения расчетов.

Настройка уровней давления

Если владелец приобрел насосную станцию в собранном виде, то комплектация таких моделей предусматривает реле с оптимальными настройками. Если же планируется выполнять подключение подобной станции на основе различных элементов в месте, где планируется использовать ее, то владельцу необходимо произвести соответствующую настройку реле. Это необходимо следует сделать по той причине, чтобы выставляемые настройки в наибольшей степени учитывали такие параметры, как объем бака и напор насоса.

В дополнение к этому иногда может потребоваться внести корректировки в начальные параметры настройки для реле. В этом случае владельцу необходимо придерживаться следующей последовательности действий:

Закончив работу по подключению и настройке давления воздуха в баке, необходимо заняться подключением насосной станции к бытовой сети. После этого насос начнет наполнять бак водой. Прекратить свою работу он сможет лишь тогда, когда удастся выйти на заранее определенное максимальное давление. Речь идет о верхнем уровне. Все предлагаемые к продаже подобные устройства изначально содержат информацию о предельном уровне этого параметра и максимально возможном напоре для насосного оборудования. В случае если они будут превышены, то это может привести к необратимым последствиям.

Понять, что это произошло, можно по тому, что давление уже не повышается. Если это наблюдается, то отключение насоса производится вручную. В случае наличия отклонений значения предельного давления от того, которое определено инструкцией, то от владельца требуется выполнить необходимую подстройку путем вращения малой гайки, доступ к которой обеспечивает крышка реле.

Подобным образом поступают и в том случае, когда необходимо определить нижний уровень. Делается это путем открывания крана и удаления воды из бака. При выполнении этой операции необходимо все время следить за показаниями манометра. Через некоторое время давление начнет падать, а когда будет достигнут нижний предел, насос начнет свою работу.

По такому моменту можно определить нижний уровень, величину которого можно подтвердить по данным манометра. Производя вращение большой гайки, можно изменить давление до уровня, который необходим для эффективной работы системы. Как правило, он превышает на 10% давление воздуха в баке. Если установить параметр чуть больше, то может возникнуть риск повышения износа резиновой мембраны.

В процессе выбора мощности насоса следует учитывать, что оптимальное значение будет иметь такой уровень, при котором бак будет наполняться водой до крайнего предела. Оптимальным уровнем отключения будет считаться отметка на пару атмосфер выше порога включения.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

  • Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
  • При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
  • Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

  • Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
  • Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.
