Как сделали навес для поликарбоната (фотоотчет)
Использованные материалы:
- профтруба
- для стоек 80*80 14,6 м;
- для арок 50*25 — 4 шт. по 6 м + 50*25 — 10 шт. по 6 м. на распорки;
- пескобетон — 3 мешка по 40 кг.
- щебень — 4 мешка по 25 кг.
- сурик — 3 банки по 1 л.
Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.
Так крепили столбыСтолбы ровняем
Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.
Привариваем верхнюю обвязку
После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».
Сборка ферм
Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))
Нарезаем, складываем, варим
Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.
Исполнение акробатического этюда
Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.
Исполнение акробатического этюда
Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.
Все фермы выставлены на одном уровне
Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.
Привариваем трубы для крепления поликарбоната
Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.
Первый лист закреплен
Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.
Как собрать пристроенный к дому навес для авто – чертежи
Сделать чертежи навесов для автомобилей своими руками довольно просто: возьмите размеры своего случая и подгоните под готовый шаблон. На этом чертёж будет готов, однако не каждый сможет правильно собрать конструкцию, чтобы она прослужила долгие годы, поэтому предлагаем вам подробную инструкцию сборки пристроенного к дому навеса:
- Выкопайте ямы ниже уровня промерзания грунта (обычно 1.5 м будет предостаточно), шаг между столбами навеса делайте около 2 м;
- В ямы уложите гидроизоляционную гильзу, а также каркас из 10 мм прута с приваренными закладными;
- Залейте гильзы бетоном;
- Отшлифуйте и пропитайте брус;
- Когда бетон застынет, начинайте собирать каркас навеса для автомобиля: установите по уровню столбы и верхнюю обвязку;
- Прикрепите опорную доску к стене дома так, чтобы получить скат в 8-10°;
- Подготовьте балки (доска 50 на 200 мм): спилите под наклон углы, а также сделайте пазы под размер бруса;
- Крепите балки с шагом в 40 см к опорной доске U-образными креплениями, а к брусу прибивайте наискосок либо используйте уголки;
- Дальше соберите обрешётку. Если используете мягкий кровельный материал, делайте её из ОСБ; если используете твёрдые материалы, используйте доску с шагом, подходящим под купленный материал;
- Уложите кровельный материал.
На этом сборка навеса для авто из бруса закончена, как видите, сделать это довольно просто.
Установка опорных стоек
Конструкция навеса достаточно проста и представляет собой опорные стойки, накрытые крышей. Можно предусмотреть боковые стены для защиты от ветра и осадков. Если делать пристроенный навес, то в качестве перегородки будет выступать фасад дома, а для опоры достаточно двух стоек. Для отдельно стоящей конструкции понадобятся 4 балки.
Опорные стойки могут быть сделаны из деревянных или металлических столбов. Если выбрано дерево, то оно должно быть надлежащего качества. Следует тщательно проверить, чтобы опора не имела сколов, сучков и трещин. Кроме того, поверхность необходимо обработать антисептиком и противопожарным составом как минимум в 2 слоя. Металлические столбы достаточно покрыть антикоррозийным составом.
Независимо от того, какой материал для опор выбран, для придания устойчивости конструкции следует сделать фундамент. Наиболее простым вариантом будет приобрести блоки. Но есть более дешевый способ, который обеспечит прочность конструкции. Необходимо вырыть яму под каждую опору. Четких правил по глубине нет, но чем длиннее яма по вертикали, тем более устойчивым будет навес. Можно вырыть в один метр.
Дно выкопанной ямы не должно быть рыхлым, поэтому его необходимо засыпать слоем песка и щебня и тщательно утрамбовать. В том случае, если в качестве опор применяются деревянные столбы, то во избежание их гниения ту часть, которая будет погружена в землю, рекомендуется обернуть рубероидом.
Далее опоры вставляются в ямы и заливаются бетоном. При их установке следует обязательно проверить вертикальность уровнем. Необходимо оставить опоры, пока бетон хорошо не затвердеет. Марочную прочность смесь набирает в течение 30 дней. Но учитывая то, что навес не дает серьезной нагрузки на основание, к дальнейшим работам можно приступить спустя 7–10 дней.
Чем покрыть навес для машины
При выборе навеса следует ориентироваться на общий архитектурный стиль других построек
При этом важно определиться с материалами. Важным моментом является накрытие
От вида кровли зависит и выбор материала. Часто применяются такие варианты:
односкатный вариант является самым простым в установке. Он рекомендуется для конструирования отдельно стоящих построек;
Односкатная кровля
двухскатные конструкции также применяются для автономных сооружений и для тентовых построек;
Двухскатная крыша замечательно избавляется от осадков
для пристроенных и отдельных навесов используются арочные кровли.

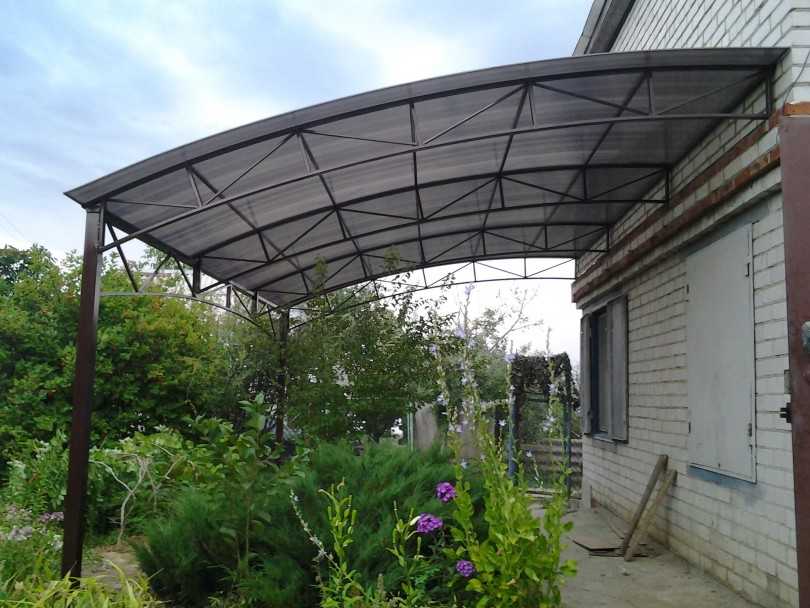

Арочный навес не только хорошо защищает поверхность от осадков, но и является декором при оформлении дворовой территории
Для сооружения конструкций с двускатной крышей или с односкатной крышей используются такие материалы, как металлочерепица, шифер, профнастил, ондулин или поликарбонат. Чтобы сделать арочные сооружения используется рулонный металл и поликарбонат.
Самый простой вариант представляет односкатная кровля. В этом случае наклон ската составляет примерно 25 градусов. Для скатных конструкций замечательно подходит жесткий листовой материал.
Watch this video on YouTube

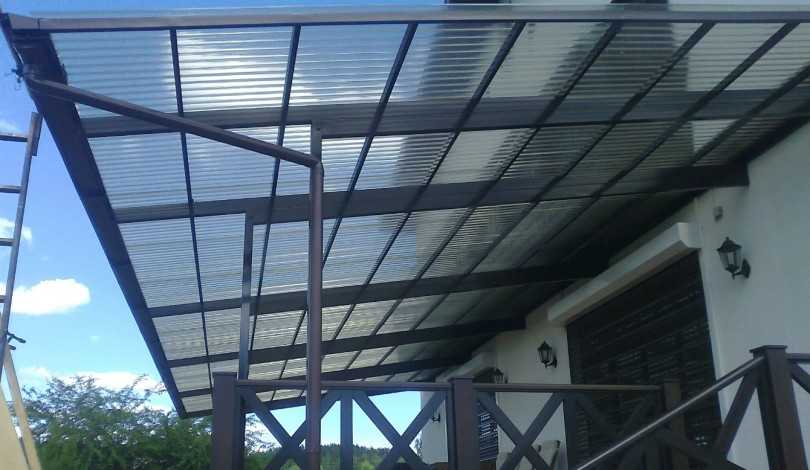

Навесы из поликарбоната для машин
Из поликарбоната можно соорудить прочные конструкции на две машины или для одной. Подобный материал имеет множество преимуществ, например, доступные цены. Поликарбонат можно разместить над любым навесом под машину. При этом простые конструкции на дачу можно легко выполнить своими руками.
Поликарбонат является отличным материалом для создания любых навесных сооружений. В данном случае его используют для покрытия большого участка дворовой зоны
Решая, как сделать сооружение необходимо учитывать и материал изготовления каркаса, а также важна толщина поликарбоната. На фото можно посмотреть, как выглядят подобные конструкции из такого материала на 2 машины или на одну.
Поликарбонат кладут на каркасную конструкцию и закрепляют с помощью специальных крепежных элементов. Используя данный материал, можно соорудить гараж с навесом над машиной.

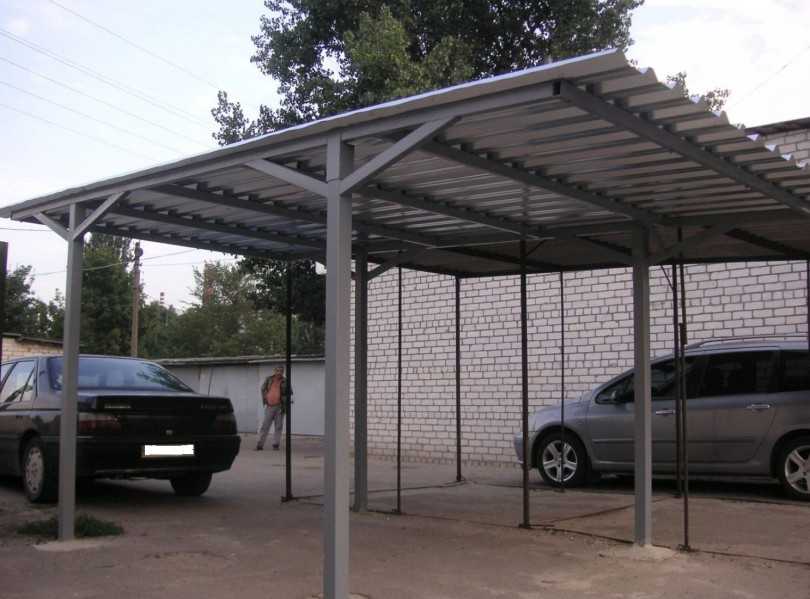

Навес для машины из профнастила
Навес под машину из профлиста является одним из самых популярных. Такое покрытие можно легко выполнить своими руками. Кроме того, подобная конструкция имеет небольшой вес. Ее можно прочно закрепить на каркасе, что обеспечит ее устойчивость при сильных порывах ветра.
Такой материал можно применить и в качестве тентового укрытия. Как выглядит навес из профнастила можно посмотреть на фото.
Профнастил довольно популярный материал для создания укрытий
Перед работой нужно сделать хотя – бы самые простые чертежи. Установка достаточно проста. Независимо от варианта конструкции нужно листы профнастила класть снизу вверх. Сначала крепится первая деталь, а ее край прикручивается саморезами. Также можно воспользоваться фиксаторами с резиновой прокладкой. После этого устанавливается другой лист внахлест. В местах стыка прикручиваются еще два самореза.
Чертеж для арочной конструкции
Навес для машины из металлочерепицы
На фото вы можете посмотреть варианты из металлочерепицы. Имея под руками чертежи, вы можете сделать простые конструкции своими руками. Если кровля для основного здания делается из такого материала, то можно сделать пристроенный навес под одной крышей. В этом случае можно сделать полностью закрытую конструкцию для установки автомобиля.
Если применяется односкатная крыша для автономного навеса, то можно стены поставить на прочном основании из плитки, цемента или бетона. Часто разные производители предлагают конструкции под ключ. При этом цена зависит от размеров строения и применяемых материалов.
Металлочерепица позволяет создать оригинальный дизайн
Кровля
Наиболее ответственная часть навеса — крыша. Она выполняет две функции:
- защищает пространство под навесом от осадков;
- придает сооружению архитектурный облик.
Поэтому вопрос о выборе крыши для автомобильного навеса следует рассмотреть подробно.
Арочная крыша
Виды
Укрытия для транспорта оснащают крышами трех видов:
- Односкатная. Имеет вид плоскости, расположенной с уклоном в 5-10%. На примыкающем навесе такая кровля смотрится гармонично, на отдельно стоящем — скучновато. Зато строится она быстро и с минимальными трудозатратами.
- Двускатная — с ней отдельно стоящий навес смотрится более привлекательно. Скаты располагают с более крутым уклоном, потому на них воздействует меньшая снеговая нагрузка. Двускатные конструкции хорошо противостоят ветровым нагрузкам. Но обустроить ее непросто, придется освоить методики расчета стропильных систем, или привлечь для этого инженера-строителя.
- Арочная — самый сложный в устройстве вариант, но внешний вид такой конструкции превосходит все предыдущие по красоте. Снеговые нагрузки минимальны (на покатых боках снег не задерживается).
Двускатная крыша
В качестве кровельного покрытия используются такие материалы:
- Профнастил. Рифленые (трапециевидная волна) стальные оцинкованные листы толщиной 0,6 – 0,8 мм с пластиковым покрытием. Наиболее долговечный вариант: срок службы составляет свыше 50 лет. Смотрится простенько, потому больше подходит для односкатных крыш.
- Металлочерепица. Изготавливается из тех же материалов, что и профнастил, но листам методом холодной штамповки, придают форму напоминающую керамическую черепицу. Стоит такой вариант дороже, но выглядит более интересно, потому рекомендуется для навесов с двускатными крышами.
- Поликарбонат. Разновидность пластмассы. Главное достоинство — гибкость. Это единственный материал, из которого можно выполнить арочную крышу. Из-за этого, а также прозрачности и яркого, сочного цвета, поликарбоната навесы с таким покрытием смотрятся очень эффектно, футуристично. Недостаток — низкие прочность и твердость (при ударах средней силы материал трескается, при контакте с предметами и абразивном воздействии — легко царапается). В случае с автомобильным навесом к недостаткам причисляют и прозрачность (слабая защита транспортного средства от солнца).
- Битумная черепица. Недорогой кровельный материал, покрываемый дощатый настила. Крыша с такой конструкцией обходится дешево и в тоже время из-за рельефа смотрится интереснее, чем с покрытием из рулонных битумных материалов.
- Ондулин (еврошифер). Еще один бюджетный вариант, имеет вид волнистых листов наподобие обычного асбестового шифера, но изготавливается из прессованного целлюлозного волокна с пропиткой битумом. Недостаток, как и у битумной черепицы — короткий срок службы: 15 – 20 лет.

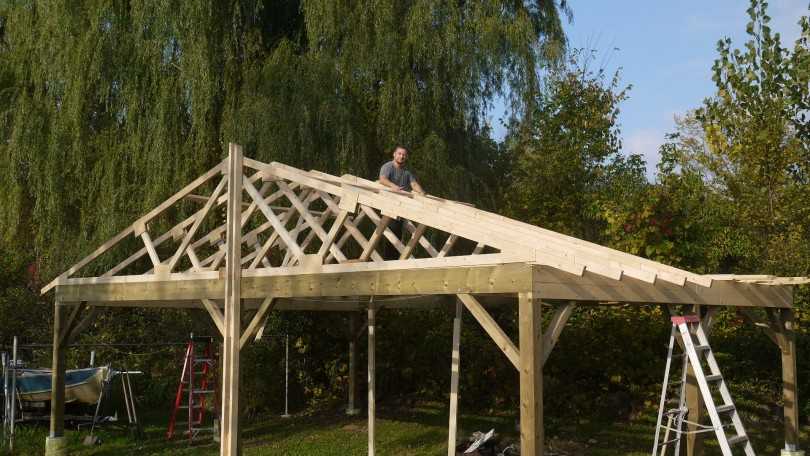

Конструкция
Стропильные ноги стальных навесов изготавливают в виде ферм из уголков.
В деревянных в этом качестве применяют доски шириной 100 мм и толщиной от 30 мм (определяется расчетом на прочность).
Каркас арочной крыши металлического навеса, изготавливают из труб квадратного или прямоугольного сечения. Им придают форму дуги на трубогибе (специальный станок).
При самостоятельном изготовлении применяют два способа гибки:
- Трубу греют горелкой и, зажав один конец, сгибают вручную по шаблону, который изготавливают, вбивая в землю по линии дуги несколько стальных труб круглого сечения или штырей.
- Делают с одной стороны надрезы через 10 – 15 см, облегчающие сгибание. После монтажа их закрывают заплатками.
Из дерева самостоятельно можно изготовить только небольшую арку — для козырька над входом. Для автомобильного навеса придется заказать в деревообрабатывающей мастерской так называемую гнутоклеевую арку.
Изготавливается она так:
- подготавливают несколько тонких ламелей, придавая им одинаковые размеры;
- склеивают из ламелей доску;
- сразу после склеивания (клей еще влажный) помещают доску в изогнутом виде в специальное устройство — пресс-вайму, где выдерживают до полного отвердения клея.
В длину гнутоклеевая арка может достигать 10 м, по прочности она сопоставима с металлопрофилем.
Навес — недорогая и легковозводимая конструкция, при этом защищает она почти от всех погодных факторов, кроме перепада температур. Потому такие сооружения встречаются довольно часто. Следуя изложенным выше советам, навес сможет построить любой желающий.
Как построить навес для автомашины своими руками
Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.
На сегодняшний день разработано большое количество проектов, позволяющих построить навес.
Выбор места, создание проекта с чертежами, схемами
Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.
В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.
Изготовление фундамента
Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.
Периметр для стоянки подбираем на уровне 3×6 м.
Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.
Строительство каркаса с опорами
Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.
Фиксацию производят за счет усиленных стальных полос или уголков.
Оформление площадки
Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.
Участок под навесом можно выложить тротуарной плиткой.
Установка кровли
Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.
Среди материалов для покрытия крыши лучше выбрать профнастил.
Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.
Дизайн
Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.
Все детали обязательно покрываются слоем подходящего защитного состава.
Как сделать навес из поликарбоната
Для сооружения навеса из поликарбоната используйте в сборке каркаса металлический профиль или деревянный брусок. Вес опорных элементов и масса поликарбонатного листа не требует мощного фундамента. Возводите конструкцию в следующей последовательности:
- вкопайте столбы по разметке;
- положите поперечины на верхушки стоек и закрепите их;
- установите стропильную систему в зависимости от придуманного проекта (в 1 или 2 ската);
- закрепите по всей крыше обрешетку с шагом 0,5-0,7 м, чтобы обеспечить равномерную нагрузку на поликарбонат;
- вырежьте из поликарбоната сегменты, чтобы покрыть скаты;
- закрепите поликарбонатные листы с помощью металлических креплений с резиновыми прокладками;
- закройте стыки пластинками из металла, поликарбоната и т.д.;
- установите конек.
Для арочного варианта крыши закрепите поликарбонатный материал к подготовленной раме, изготовленной из металлического уголка или деревянного бруска, изогните лист поликарбоната, чтобы он образовал дугу, закрепите к противоположному краю, зафиксировав такое положение.
Среди преимуществ применения поликарбонтаного материала следует отметить его доступную цену, долговечность, простоту монтажа, разнообразие цвета, устойчивость к нагрузке и погодному воздействию, способность испытывать изгиб, светорассеивание. Для автомобильных навесов выбирайте поликарбонат толщиной не менее 16 мм.

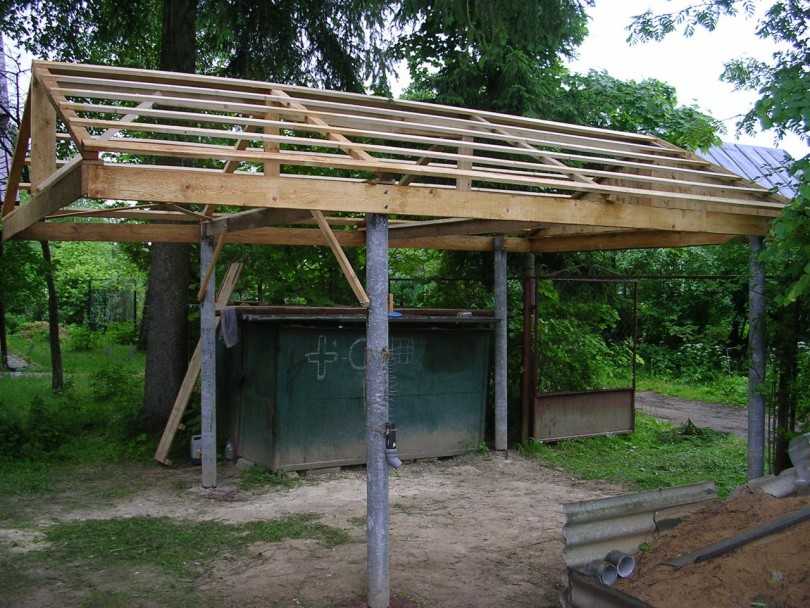

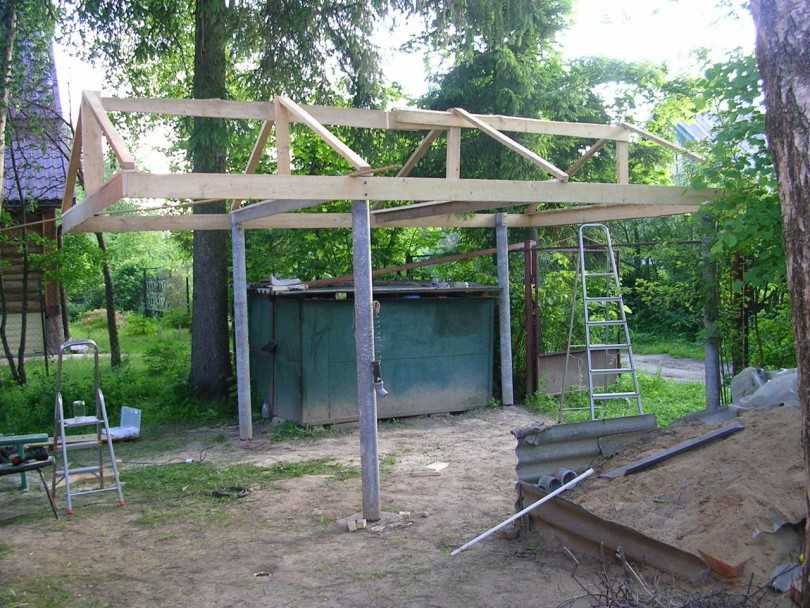

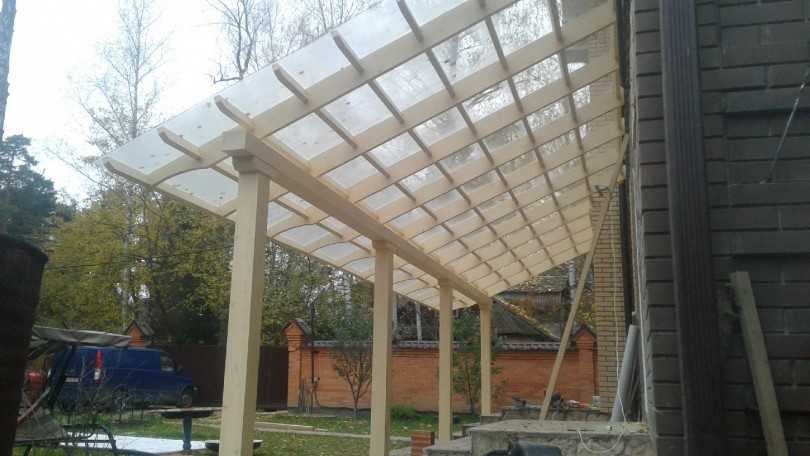

Сборка каркаса из дерева
Для создания наиболее простого, легкого, прочного навеса удобнее всего использовать деревянный каркас. Какие детали понадобятся для строительства навеса, покажет чертеж конструкции.
Для этого нужно закупить доски из твердых прочных сортов древесины. Конечно, самым крепким и устойчивым к воздействию атмосферных осадков материалом является лиственница, которая только увеличивает свои прочностные характеристики от воздействия влаги.
Но лиственница дорогой материал, поэтому для более экономичного решения можно использовать сосновые или еловые доски, которые нуждаются в более тщательной обработке защитными пропитками и антисептиками.
В нашем случае мы устанавливаем навес, пристроенный к стене здания. Такое строение сделать самостоятельно проще, ведь часть конструкции опирается на дом. Для устройства каркаса размечаются места для установки опор, либо они монтируются в уже установленные закладные детали. На опорах должны быть предварительно подготовлены пазы для монтажа горизонтальных балок. Опоры, расположенные около стены, дополнительно с помощью шуруповерта фиксируются к ней. Опоры устанавливаются друг напротив друга сначала с одной стороны, затем с противоположной. Количество опор и шаг между ними зависит от длины автомобиля.
После того, как вы проверили вертикаль и соответствие высот опор можно приступить к укладке на них горизонтальной балки. Предварительно к обеим балкам монтируются крепежные детали для фиксации обрешетки на одинаковом расстоянии друг от друга.
Первая балка укладывается на опоры в пазы со стороны стены и проверяется уровнем на горизонталь.
После чего фиксируется к стене и опорам анкерными болтами. На противоположной стороне балка дополнительно будет удерживаться еще и распорками (см. фото), которые одним концом крепятся к опорам, а другим к балке. Для этих работ лучшим помощником будет шуруповерт.
На балки укладываются горизонтальные поперечины обрешетки. К балкам они фиксируются посредством крепежных деталей.
Поперечины с наружной стороны должны выходить наружу за балки на 10-15 см.
Для дополнительной крепости пары крайних балок соединяются дополнительными распорками.
В итоге должен получиться прочный устойчивый каркас. В конце выступающие концы поперечин закрываются досками.
Тщательность и внимание к мелочам помогут вам построить красивый и удобный навес для машины на даче своими руками
Функциональность сырья
Древесина удобна в использовании. Собирать каркас можно из бруса любой формы: круглого, квадратного, клееного. Для работы потребуются столярные инструменты.
Закрепить детали можно гвоздями или шурупами. Чтобы навес на даче, сделанный своими руками стоял долго, его надо покрыть лаком, краской или другими средствами защиты.
Для металлической конструкции используется любой материал: алюминий, железо, нержавейка. Иногда в таких сооружениях можно увидеть кованые изделия. Чтобы детали из железа не ржавели их надо покрывать защитными средствами или просто красить.
Крыша из поликарбоната сделает площадку под навесом светлой, используя материал светлых тонов или напротив, затенит, с помощью темных оттенков или другого покрытия.
Для навеса к дому своими руками используются материалы, подходящие к дизайну основного здания.
Преимущества конструкции
Если вы не принадлежите к числу автолюбителей, сидели за рулем автомобиля, только когда он стоит на парковке, то вряд ли сможете понять, насколько бывает утомительным загонять железную лошадку после каждой поездки в гараж. В особенности, когда таких мини-вояжей доводится совершать по пятнадцать раз на день.
Оставлять машину просто под открытым небом — это не выход. Июльское солнышко за несколько часов превратит салон автомобиля в духовку. А неожиданно упавший с неба град причинит немало вреда. Честное слово, дешевле соорудить небольшой навес и навсегда забыть о подобных проблемах.
В качестве конструкционных материалов применяют сталь, дерево, как порознь, так и в комбинации друг с другом. При этом любителей гаек, сварочных швов будет на порядок больше, нежели сторонников гвоздей и саморезов.
Причина кроется в простоте, надежности металлических конструкций, а также их завидной долговечности. Мосты, маяки, башни и другие памятники стальной архитектуры служат по 200 лет, тогда как деревянные строения без бережного ухода не доживают и до четверти века.
Но есть свои поклонники и у пиломатериалов. Эти люди хотят построить не просто навес для машины из дерева, а еще и вписать его в общий дизайн своего участка.
А все потому, что дерево — визуально теплый материал, имеющий привлекательную текстуру, большой художественный потенциал. А некоторые архитектурные стили, в особенности с деревенскими корнями, не приемлют обилие металла, отдавая предпочтение природным материалам. Древесина – их бесспорный лидер.
Также брусья, доски используются для изготовления бюджетных строений без какой-либо претензии на красоту. Уместны они и в том случае, когда материал уже есть в наличии, а металл придется закупать дополнительно.
При должном уходе деревянный навес для автомобиля может служить веками, нужно лишь выбрать годный пиломатериал, правильно его обработать, следить за ним в процессе эксплуатации. Благо масел, антисептиков сегодня предостаточно.
На любой вкус и бюджет. Но оставим эти общие рассуждения и изготовим своими руками для машины небольшой навес из бруса. Он будет крепче, симпатичнее обычной доски.
Для начала необходимо подготовиться. Лучше, если в сети будет найден подходящий чертеж или проект, а фото пользователей, уже построивших такое строение, помогут представить, как будущая конструкция будет выглядеть в реальности. Дальше отбираем или закупаем материал.
