Как построить навес своими руками
Если есть необходимость в строительстве навеса, то своими руками проще всего, быстрее и дешевле, будет построить односкатный. Рассмотрим упрощённый вариант строительства небольшого односкатного навеса.
Замеры и подсчёт нужного материала
Нужно вооружиться рулеткой и произвести замеры длины, ширины и высоты будущего навеса. В соответствии с этими показателями производится расчёт количества строительного материала и комплектующих. Для опор и каркаса идеально подойдёт профильная труба, с сечение 60х40 мм. Этого будет вполне достаточно, чтобы выдержать небольшой навес.

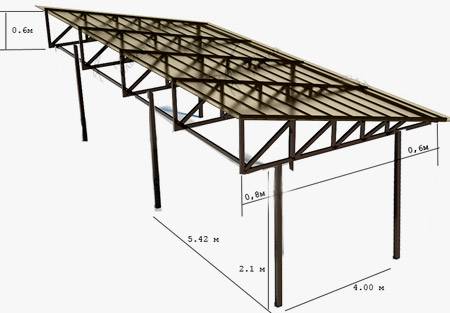

Подробный чертеж с размерами односкатного навеса
Подготовка территории и установка опор
Грунт обязательно выравнивают и очищают от ненужных палок, веток и арматуры. По размеченным показателям для стоек (устанавливаются через 1 м) делают углубления, дно которого хорошо утрамбовывают, засыпая щебнем и песком, формируя, таким образом, дренажную систему. После этого опоры устанавливаются в углубления, выравниваются по уровню и бетонируются.
Высота стоек полностью регулируется самостоятельно, в зависимости от того, какой угол наклона необходим в итоге.
Важно обернуть те части профильной трубы, которые будут непосредственно погружены в грунт, рубероидом, дабы предотвратить процессы окисления и ржавления всей конструкции
Балки и прогоны
Когда опоры готовы, к ним приваривают продольные балки и прогоны, которые будут служить местом крепления металлопрофиля. При отсутствии сварочного аппарата можно воспользоваться шуруповёртом и саморезами по металлу, однако такую конструкцию полностью надёжной назвать сложно, хотя в домашних целях использовать вполне реально.
Настил профиля
Берут лист металлопрофиля и укладывают его на самый нижний уровень, закрепляя на балке саморезами, предназначенными для кровельных монтажей (имеет резиновую шайбу). Далее точно так же укладывают лист, контролируя, чтобы он ложился немного внахлёст предыдущего.
Особенности строения
Как показывает практика, большинство автовладельцев использует гараж и как стоянку, и как банальное место хранения вещей, которым не место в доме. Инвентарь для дачи, домашние закрутки, велосипеды и санки – вещи полезные, нужные, но редко используемые.
А ведь их куда-то необходимо положить, и желательно так, чтобы не мешались под ногами.
Именно по данной причине многие владельцы обычных гаражных боксов со временем делают к ним пристройку, и в итоге в любом случае получается гараж с хозблоком. Но выглядит он не так хорошо, как если бы строился сразу единым строением, и стоит сразу задуматься, как построить строение, какой проект и материалы выбрать.
Строительство навеса
Для начала нужно решить, как построить навес из металлопрофиля для авто: способом сварки или сборки на болтовых соединениях. Сварка надёжнее, но не все владеют этим методом и сварочным аппаратом. Однако это не повод отказываться от металлического каркаса.
Каркас на болтовых и фасонных соединенияхИсточник ccd.by
Изготовление каркаса
Строительство начинают с выравнивания площадки и разметки для установки столбов. Если они будут бетонироваться, в точках разметки бурят лунки глубиной не менее 70-80 см. Их диаметр должен быть на 10-20 см больше сечения опор.
Дно лунок засыпают песком, устанавливают в них столбы и выравнивают их по вертикали. Примерно до половины глубины лунки вокруг опор засыпают мелким щебнем, утрамбовывают его, затем заливают бетон, приготовленный из 1 части цемента, 2 частей песка и 2 частей щебня.
Чтобы столбы не повело, на время застывания бетона их связывают временными укосинами или поперечинами, зафиксировав в вертикальном положении. Перед тем как сварить навес, бетону нужно дать набрать прочность, на что в зависимости от погодных условий потребуется от 5 до 10 дней. Это время можно потратить на изготовление ферм и других конструктивных элементов каркаса.
При бетонировании столбов необходимо контролировать и линию их установки по натянутому шнуркуИсточник ytimg.com
В соответствии с проектом из профильных труб нарезают болгаркой отрезки нужной длины и с требуемым углом спила торцов. Раскладывают их на ровной поверхности для примерки и подгонки, после чего сваривают друг с другом или скрепляют болтами и специальными краб-системами. Арочные элементы выгибаются с помощью трубогиба.
После сборки всех стропильных и боковых ферм места сварки очищают от окалины, отбивая её молотком, и шлифуют сварные швы.
Следующий этап, как сделать навес из профильной трубы своими руками, заключается в выполнении верхней обвязки столбов: к ним по верху приваривают ригели, на которые будут опираться концы стропильных ферм. Установка и монтаж последних ведутся с обязательным контролем уровня и равного шага между соседними конструкциями. Дополнительно укрепить их можно, связав со стойками откосами.
Видео описание
Как сварить навес к дому из профильной трубы под профнастил, можно подсмотреть в видеоролике:
Монтаж кровли
Когда несущая основа каркаса готова, поперёк ферм крепят обрешётку. Она может быть как металлической, так и деревянной. Дерево перед настилом на стропила обязательно обрабатывают антисептическим средством. Все металлические части конструкции тоже защищают от коррозии с помощью грунтовки и краски.
В качестве кровельного покрытия для автомобильных навесов используют разные материалы: профнастил, металлочерепицу, ондулин, сотовый поликарбонат.
Профилированные листы укладывают в направлении от нижнего свеса к коньку или верхней линии навеса с перехлёстом на одну волну. И фиксируют кровельными саморезами с резиновой прокладкой.
Поликарбонат монтируют продольными полосками вдоль свеса, чтобы образующийся в нем конденсат стекал в низ. Стыкуют его встык с помощью специальных Н-образных профилей, крепят саморезами с термошайбами, а торцы закрывают перфорированным П-образным профилем.
Крепление сотового поликарбонатаИсточник ytimg.com
Коротко о главном
Вариантов, как построить навес из металлопрофиля, немало. Он может быть отдельностоящим или пристроенным к дому или гаражу, иметь односкатную, двухскатную или арочную форму.
Профильные трубы для каркаса должны иметь сечение и толщину стенки, соответствующие расчётной нагрузке. Самыми мощными делают опорные столбы, принимающие на себя весь вес конструкции.

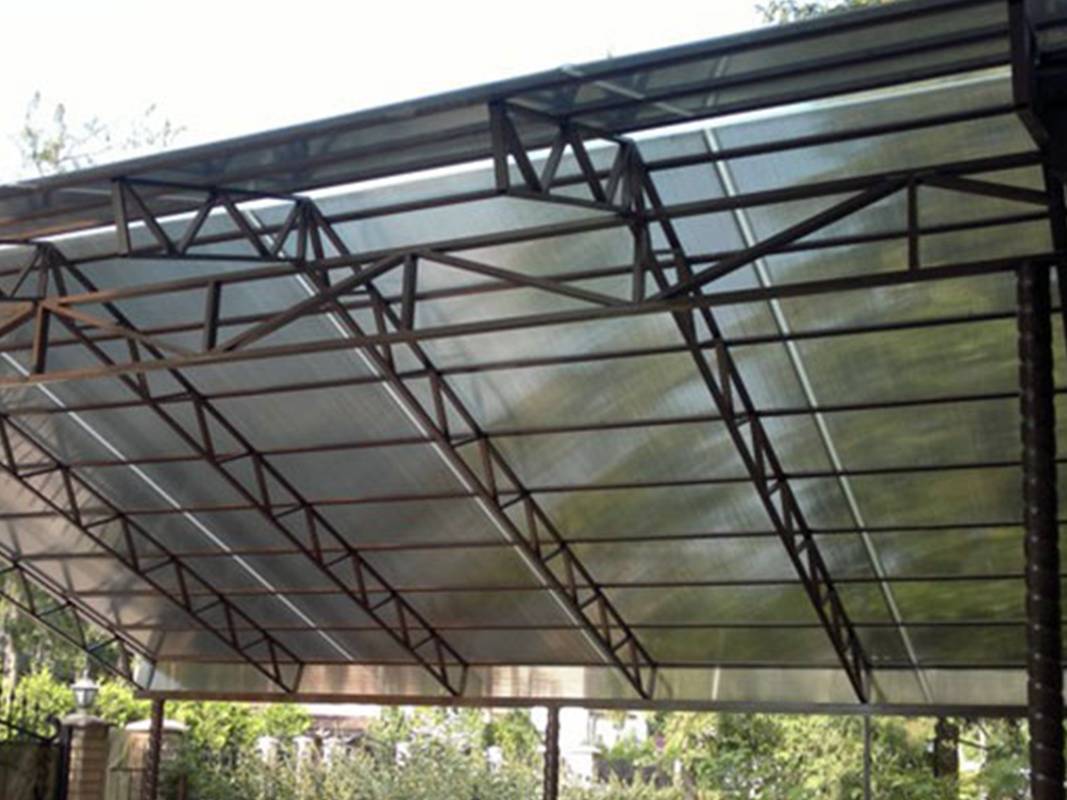

Сечение стропильных ног подбирается в зависимости от ширины навеса. Предпочтение отдают не одиночным стропилам, а более жёстким фермам.
Обрешётка для крепления кровельного покрытия также делается из профтрубы малого сечения или деревянных брусков.
Собирать каркас можно как методом сварки, так и на болтах.
Подготовительные работы: какой толщины материал использовать
Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).
Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.
Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками
Как выбрать размер конструкции: составление чертежа
Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:
- Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
- Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
- То же самое касается и бассейна. Навес над ним нужно делать немного больше.
После определения размеров необходимо нарисовать чертёж.

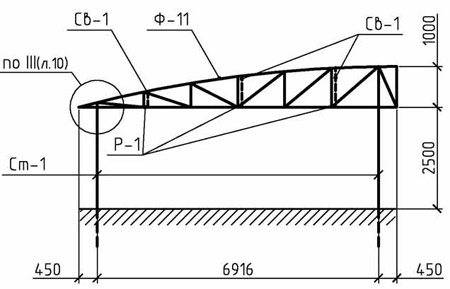

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса
Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.
Как сделать расчёт материала
Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.
Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.
Размер навеса зависит от многих параметров, например, от того, где он будет располагаться
Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.
Какая толщина поликарбоната должна быть для навеса или теплицы
В строительных работах может применяться сотовый или монолитный поликарбонат, которые различаются между собой по толщине. Этот прочный пластик-полимер отличается практичностью, прочностью и морозостойкостью. Но прежде чем приобрести этот материал для проведения работ, следует знать какая толщина поликарбоната должна быть для навеса или теплицы.
Толщина сотового поликарбоната
Изготавливается сотовый поликарбонат листами, имеющими ячеистую структуру. Этот полимерный материал насчитывает два слоя, связанных между собой. Их вид можно сравнить с сотами, размеры которых могут быть различными. От объема сот напрямую зависит теплопроводность. Отдав предпочтение этому материалу, вы значительно сэкономите на обогреве. Сотовый может использоваться для производства козырьков, парников, конструкций для размещения рекламы, прозрачных покрытий домов, кровли, а также остекления разнообразных поверхностей, барьеров магистралей и высотных фонарей, как показано на фото. Удобство данного материала в его безопасности, так как при разбивании не образуется осколков с острыми гранями, чего нельзя сказать, к примеру, о стекле. Также панели из сотового поликарбоната морозоустойчивы и отлично переносят нагрев, а также нагрузки от ветра и снега. Такие панели являются отличным теплоизолятором, пропускают свет и очень слабо горят, что также является немаловажным фактором;
Монолитный материал отличается высокой прочностью и в сравнении с сотовым не имеет пустот. Его ширина может составлять от 0,75 до 4 мм, но под заказ можно получить материал толщиной до 10 мм. Этот материал, имеющий защиту с двух сторон и структуру из нескольких слоев, отлично подходит для отделки фасадов зданий, монтажа перегородок в помещениях, транспортных остановок. Причем надежность конструкции напрямую зависит от параметров материала.
Для теплиц
К преимуществам данного материала можно отнести его гибкость, что немаловажно при обустройстве теплиц и изготовления беседок:
При покупке данного материала особое внимание стоит уделить его толщине. Для теплиц, беседок и парников, к примеру, подойдет толщина поликарбоната для теплицы в 3, 3,5 и 4 мм;
Остановив выбор на материале в 4 мм, вы сможете быть уверенны, что в такой теплице всегда будет сохраняться отличная среда, идеально подходящая для различных растений;
- Листы поликарбоната толщиной в 4 мм, отличаются прекрасной устойчивостью к различным переменам погодных условий, к ударам, излучению ультрафиолета и они отличаются отличным качеством, как показано на фото;
- Несмотря на то, что расценки на материал толщиной в 4 мм несколько выше, чем аналогичных в 3 или 3,5 мм, их время эксплуатации значительно больше, а, следовательно, окупаемость не заставит себя ждать.
Для навесов
На садовом участке или производственной площадке никак не обойтись без навеса. Его форма может быть различной, но на какой бы из них вы не остановились, крыша в любом случае будет основной его деталью. После монтажа конструкции, стоит обязательно покрыть навес сотовым материалом, подобрав подходящий размер материала, напрямую зависящий от предполагаемой нагрузки, как показано на фото.
Поликарбонат 4 мм отлично подойдет для возведения теплицы, а также обустройства выставочных стендов и арочных или галерейных конструкций, 6-8 мм – для козырьков и автомобильных навесов. Используя поликарбонат на своем дачном участке, вы можете быть уверенны, что будете отлично защищены и от жгучего солнца в летний день и от дождя во время непогоды. Ваш «железный конь» также будет вам благодарен, если вы смонтируете из этого материала автомобильный навес. Такая конструкция гарантирует отсутствие зимой перепада температур, который может негативно сказаться на автомобиле.
Если конструкция в последующем будет подвергаться сильным погодным нагрузкам в виде снега или ветра, то в этом случае подойдет поликарбонат 8 мм. Толщина поликарбоната для навеса в 10 мм применяется лишь в случаях очень сильных внешних нагрузок.
Популярнейшими являются листы 4 мм, которые широко используются для покрытия навесов и щитов рекламы.
Подведем итоги
Ознакомившись со всеми нюансами подбора такого материала, как поликарбонат, вы избежите трудностей при приобретении строительного материала. Если в ходе проведения работ возникнут проблемы, которые могут быть связаны с изогнутостью крыши, то в этом случае лучше всего обратиться за помощью к специалистам. Правильно выбранный по качеству и толщине материал, квалифицированная помощь специалистов гарантируют качество работ и прекрасный результат изготавливаемой конструкции. Мир этого материала достаточно широк, но прислушавшись к нашим советам, вы без труда будете в нем ориентироваться.
Расчет стропильной системы и кровли
На данном этапе остается разработать проект кровли. В нашем случае рассмотрим случай создания классической двускатной крыши, которая обладает большим количеством преимуществ перед другими типами крыш. Чертеж стропильной системы позволяет рассчитать требуемое количество материала, а также обеспечить равномерное распределение нагрузки от кровельного материала и выпадающих осадков. Среди особенностей данного этапа проектирования отметим нижеприведенные моменты:
- Указывается ширина мауэрлата, который укладывается по периметру.
- Определяется карнизный выступ.
- Все стропила должны быть расположены на равном расстоянии друг от друга. При этом их местоположение не должно совпадать со стыком блоков последнего ряда.
- Расстояние между стропилами выбирается в зависимости от типа используемого кровельного материала. Рекомендуемое значение в пределе метра.
- Угол наклона плоскостей выбирается в зависимости от того, какой будет использоваться кровельный материал.
Нелишним будет рассмотреть схему крепления мауэрлату к строительной системе. Ее разрабатывать не нужно, но следует рассмотреть всевозможные варианты и подобрать наиболее подходящий.
Важными параметрами является и площадь кровельной поверхности, а также длина ската и его ширина. Они используются при расчете требуемого количества кровельного материала.
В зависимости от выбранного типа кровельного материала проводятся дальнейшие расчеты. Так для профлиста нужно определить длину и ширину одного листа, а также количество в продольном и поперечном ряду. В случае классической двускатной крыши, когда она образуется только двумя плоскостями, расчеты будут достаточно просты.
В заключение отметим, что дальнейшее проектирование проводится для определения схемы электропроводки, особенностей подведения и подключения коммуникаций. Зачастую в гараже используется оборудование с высокой потребительской мощностью, что учитывается при установке электрического шкафа с предохранителями и прокладке проводки.
Как сделать?
Ранее упоминалось, что навес из труб можно построить своими руками. Подобные работы должны осуществляться в соответствии с предварительно составленным планом. Разные типы конструкций выстраиваются по-разному. Рассмотрим пошагово, как самому сделать навесы разных модификаций.
Односкатный
Конструирование и установка односкатных строений являются максимально простыми. Обычно при возведении подобных навесов не возникает особых трудностей. Разберем детально поэтапную инструкцию по самостоятельному изготовлению односкатной постройки.
- Первым делом понадобится установить опорные основания, а потом залить вырытые предварительно скважины. Расстояние между опорными стойками должно составлять от 1 до 1,5 м. Если в роли кровельного покрытия запланировано установить шифер, профнастил или черепицу, то оптимальным окажется промежуток в 1,2 м.
- Далее надо разметить положение опорных столбов, растянуть специальную веревку между ними строго по ровной линии. Для каждой из стоек понадобится выкопать яму с глубиной не меньше 60 см и диаметром 20 см.
- Трубы следует армировать специальными планками. Их надо будет приварить к нижней половине каждой трубы. После этого они заливаются бетонным раствором.
- На дно каждой ямы следует насыпать и утрамбовать не очень большой пласт песка. После этого устанавливают опорные детали четко вертикально, пользуясь строительным уровнем. Теперь можно приниматься за заливку бетоном. Теперь опору следует приподнять несколько раз, а потом спустить, чтоб раствор целиком попал внутрь профиля.
- Потребуется внимательно проверить вертикальное расположение всех деталей посредством уровня. Далее конструкции оставляют, пока бетон не высохнет. Обычно на это уходит 3-7 дней.
- Далее можно приниматься за формирование верхней части односкатного навеса. С этой целью нужно будет сварить 2 трубы, расположенные по катетам сооружения. Потом, делая необходимые замеры, отрезается профиль соответствующей длины. Его приваривают на нужное место. Если применяется труба с прямоугольным сечением, ее надо смонтировать так, чтоб она большой стороной была направлена кверху. Тогда монтаж облицовки будет более простым.
- Теперь готовую навесную конструкцию нужно армировать.
- Нужно рассчитать и установить все детали каркасной конструкции.
- Когда каркас будет готов, можно переходить к креплению на его крышу выбранного материала. К примеру, это могут быть листы поликарбоната. Их нужно будет стыковать посредством специального профиля. Низ этой детали прикручивается к обрешетке еще до начала монтажа кровли.
- После этого боковые срезы поликарбоната понадобится закрыть специальной перфорированной лентой. Этот этап можно считать завершающим.

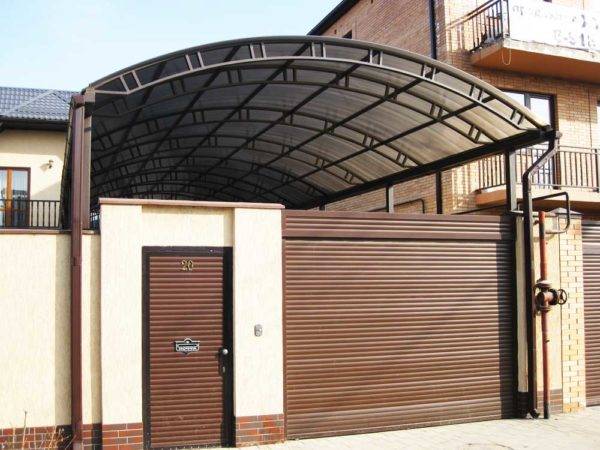

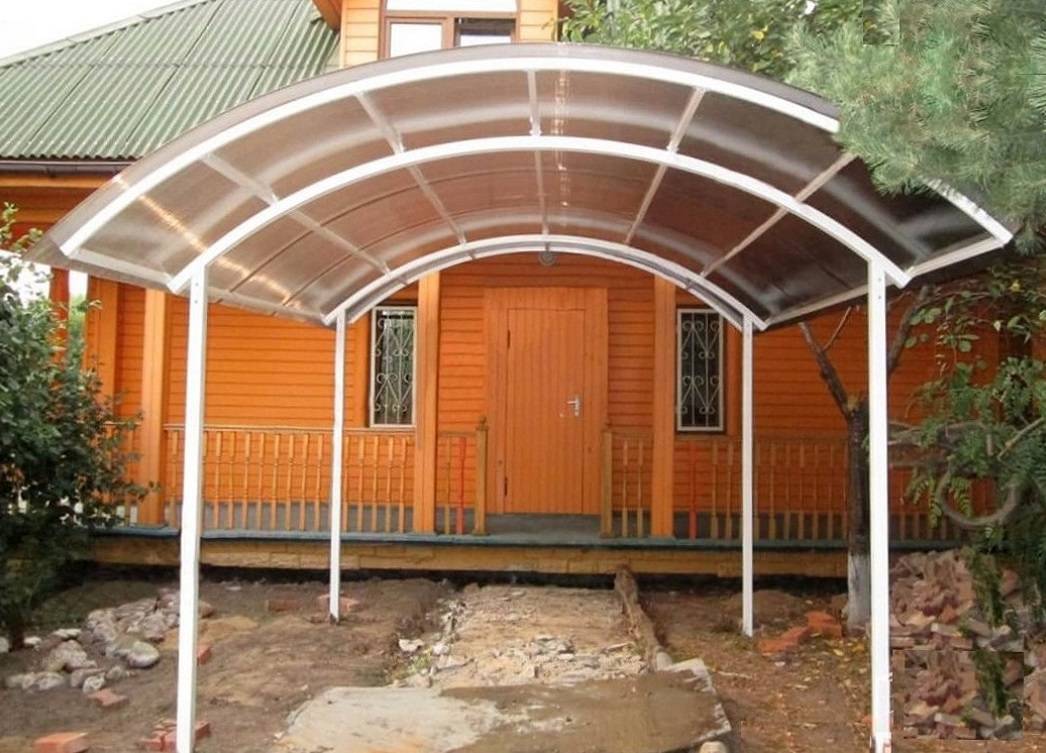

Арочный
Строительство красивого навеса в виде изящной арки осуществляется почти так же, как и в ситуации с односкатным вариантом. Но нужно учитывать, что самостоятельно соорудить подобную постройку будет очень трудно. Для проведения подобных работ требуется специальный ручной или электрический инструмент. Без таких предметов самостоятельно согнуть металлические детали будет проблематично.
Многоскатный
В основном, навесы подобного типа устанавливаются, чтоб закрыть большие площади. Это может быть автомобильная стоянка, выставочный павильон или другое место подобного типа. По сути, многоскатный навес являет собой набор последовательно размещенных конструкций с двумя скатами.
Двускатный
Монтаж такого навеса будет таким же, как в случае с конструкцией, что имеет только 1 скат. Только тут будет присутствовать 2 треугольника, что понадобится расположить зеркально по отношению друг к другу. Крыша такого навеса будет образована посредством двух плоскостей с наклоном под конкретным углом.
Поскольку в такой конструкции будет присутствовать специальный коньковый узел, то она окажется более сложной в исполнении, но зато покроет внушительную квадратуру участка.

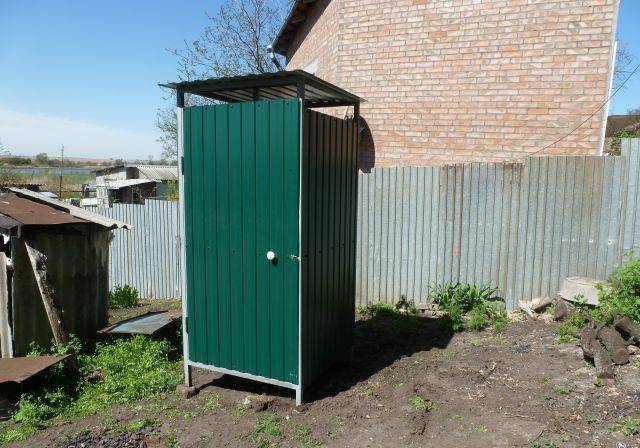

Туалет
Одно из наиболее важных строений, которое, как правило, появляется на загородном участке в первую очередь.
Профлист для обустройства дачного туалета — лучший вариант, поскольку строительство из кирпича требует больших материальных вложений и наличия опыта кладки, деревянная конструкция менее долговечна и нуждается в периодической покраске.
Туалет из профилированного листа можно соорудить своими руками, ведь его монтаж не представляет никакой сложности и не требует значительных затрат. После выбора места для постройки, выполнения выгребной ямы и каркаса можно приступать к обшивке стен, двери и кровли высокопрочным оцинкованным гофролистом.
Обзор видов
Навесы отличаются друг от друга по форме кровли и месту расположения. Конструктивно покрытия разделяют на разные типы.

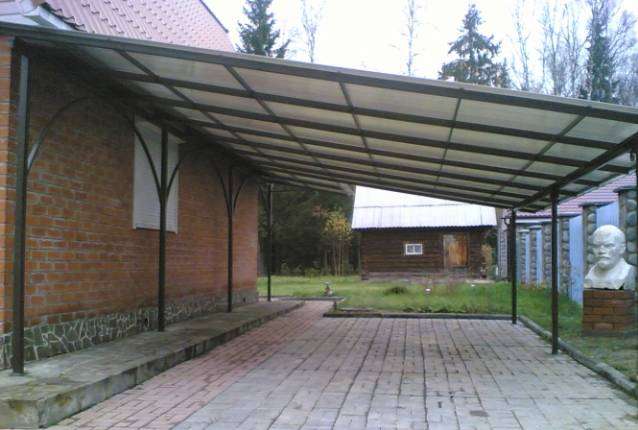

Односкатные
Данный вид кровли относится к самым простым вариантам, ее плоскость направлена под углом в одну сторону. Угол наклона зависит от метража навеса и способности снега своевременно покинуть крышу. Если наклон слишком мал, мокрый снег будет скапливаться на ее поверхности.

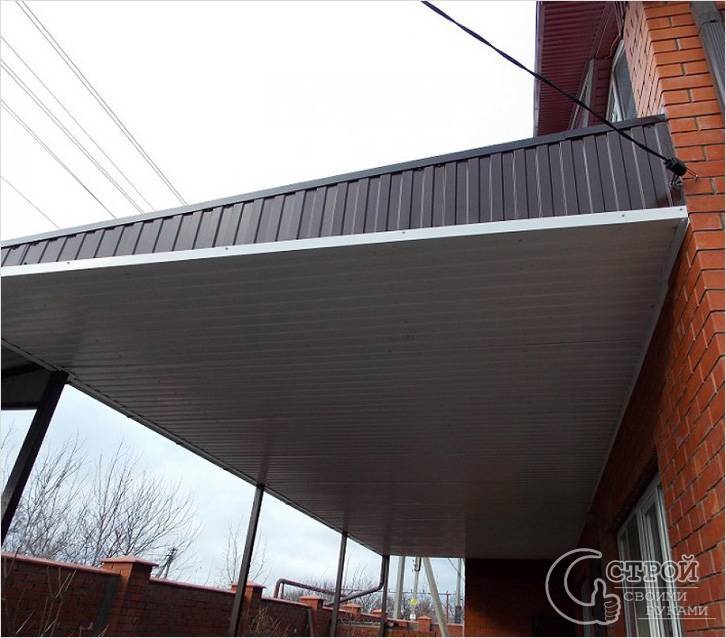

Односкатную модель часто используют для возведения пристенных конструкций, у которых одна сторона поверхности крепится к стене дома, а вторая, более низкая, удерживается на опорах.

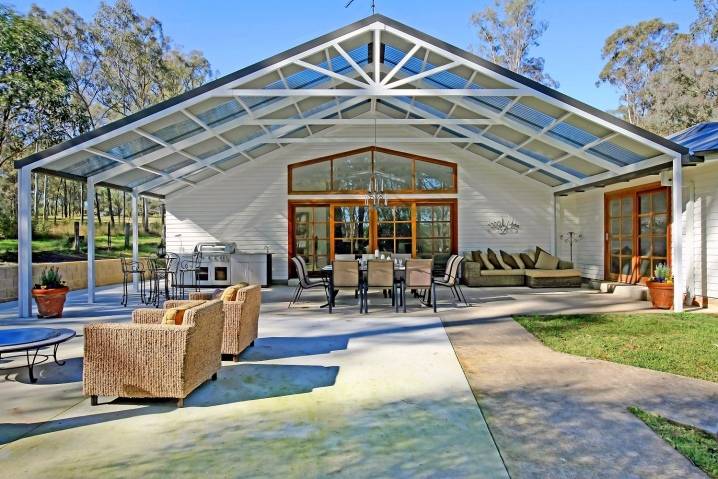

Двускатные
Двускатные навесы относятся к классическим вариантам. Согнутая под углом 40-45 градусов крыша легко избавляется от снега, он сходит самостоятельно под собственным весом. Такие конструкции могут быть отдельно стоящими или располагаться над крыльцом прямо у входа.
Двускатный козырек нередко повторяет форму основного здания. Владельцы стараются выстраивать навес из материалов, идентичных постройке жилого дома. В таком случае комплекс построек на участке связывается единым дизайнерским замыслом.

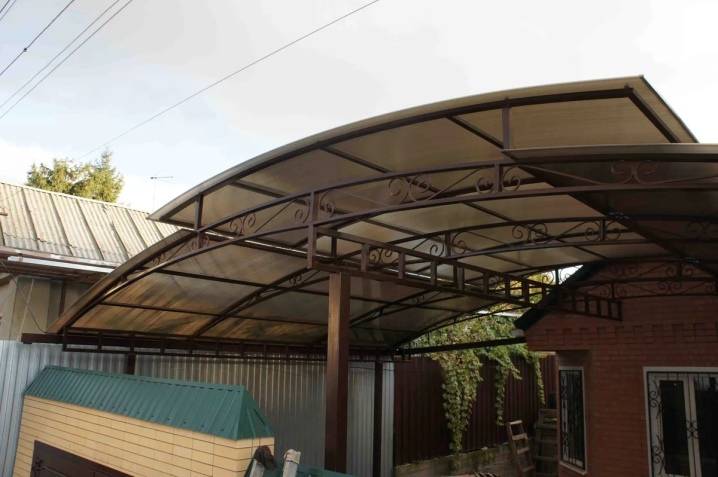

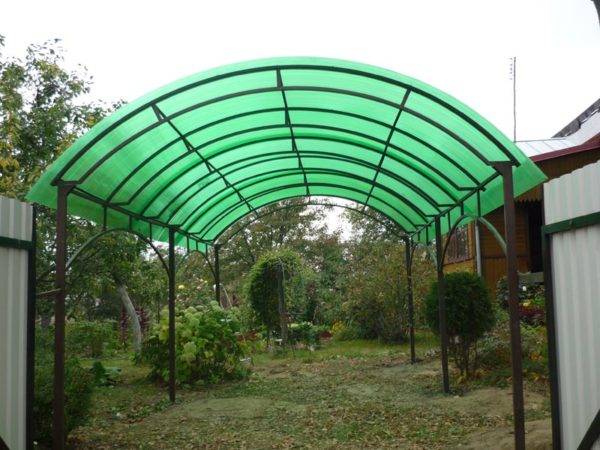

Арочные

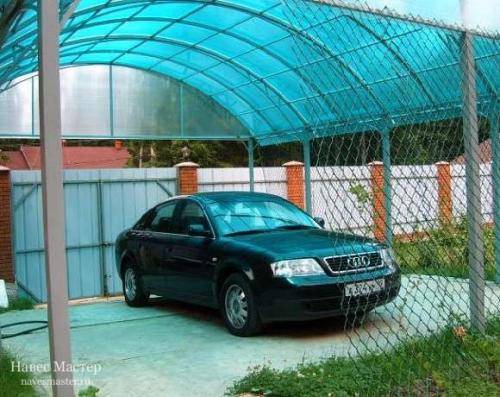

Поликарбонат относится к пластичным, хорошо гнущимся материалам, из него получаются красивые арочные навесы, имеющие безупречную плавную линию кровли. С полукруглой крыши осадки легко стекают вниз, не создавая давление на ее поверхность.
Конусные
Такие виды навесов называют еще купольными, они имеют эстетически привлекательный внешний вид и становятся украшением загородных участков. Для их создания используют только гибкие типы поликарбоната, способные сформировать куполообразные формы кровли. Сложность постройки конусных конструкций заключается в точности расчетов, которые учитывают толщину материала, объем и направление ячеек, радиус изгиба.
Сложные
Для некоторых участков с хорошим ландшафтным дизайном требуются своеобразные конструкции навесов, чтобы поддержать общий ансамбль придомовых построек. Волнообразные, большие двухуровневые или многоярусные козырьки привлекают своим неординарным видом.
Навесы отличаются между собой не только внешней формой, но и местонахождением. От этого зависят конструктивные особенности козырька и способы его крепления.
Подбор и подготовка места
Строительство будущего навеса начинают с выбора и подготовки участка во дворе, на котором планируется возвести объект. Выбирать место рекомендуется с учетом назначения будущей конструкции. Так, если планируется возвести односкатный навес для защиты беседки или стоянки авто, стоит предварительно позаботиться о требуемых размерах площадки и рассчитать количество опор, которое сможет выдержать планируемую нагрузку.
Чтобы правильно подготовить выбранное место для проведения дальнейших работ, нужно сделать следующее.
Тщательно расчистить территорию от растительности и мусора. Если установка навеса требуется для благоустройства и защиты зоны отдыха, от травы избавляться необязательно.
Выровнять поверхность посредством засыпки впадин или среза бугров. В противном случае не получится соорудить ровный и стойкий навес.
Если планируется в будущем площадку под навесом залить бетоном или организовать другое покрытие, стоит удалить верхний слой почвы толщиной в 10-15 см. Дело в том, что в нем содержатся растения и их семена, которые могут пробиться сквозь покрытие и разрушить его.
Выполнить разметку, чтобы отметить местоположение опор навеса. Перед этим рекомендуется провести требуемые расчеты для подсчета количества опор и шага между столбами. Разметка представляет собой контур прямоугольника на грунте
При этом важно, чтобы фигура была вычерчена без перекосов, чтобы предотвратить снижение прочности конструкции при сборке.
В местах, где требуется установить опоры, сделать выемки глубиной, способной превысить отметку промерзания грунта на 10-15 см. Впоследствии в выемки будет залит цементный раствор для образования фундамента.
