Правила монтажа газоблоков
О чем нужно знать заранее:
Перед началом кладки на фундамент устанавливаются маячки и натягивается причальная нить. Первая по периметру будущих стен и еще несколько по диагоналям, чтобы проверить отсутствие перепада высоты.
Максимально допустимый перепад высоты сторон фундамента – 4 см. Это расстояние можно скорректировать с помощью цементно-бетонной смеси.
- До начала кладки первого ряда поверхность фундамента надежно гидроизолируется. Поверх него кладется рулонный материал, например, рубероид или мембрана. Стыки обрабатываются битумной мастикой.
- Перед началом работ блоки выравниваются по высоте с помощью специальной ножовки. Это делается, чтобы не было перепадов между поверхностями элементов и шов формировался ровный. После создания ряда и затвердевания раствора, блоки шлифуются рубанком повторно. Таким образом снижается вероятность появления трещин.
- Начинают кладку с самого высокого угла, тогда на остальных можно будет выправить высоту по ходу работы. Постоянно делаются замеры геометрических параметров, сверка градусов углов.
- Первый ряд кладется исключительно на цементно-песчаный раствор. Он не дает усадки, крепкий и его можно использовать как подушку при выравнивании высоты.
- Смесь замешивают порционно, чтобы она не успела застыть.
- Для нанесения раствора используют кельму, которая по размеру совпадает с толщиной стены. Подходит инструмент с зубчиками, который сформируют ровный, тонкий слой. Высота зубчиков 4-5 мм.
- Второй ряд кладут через 4 часа после первого, чтобы раствор успел застыть. Последующие ряды также кладутся через 4 часа минимум. Таким образом, можно ответить на вопрос, сколько рядов в день получится класть — около 3-4.
- Блоки должны быть чистыми, с них снимают весь внешний мусор, обметают. При наличии неровностей на элементах, их отбраковывают и применяют после для резки.
- Если получился перепад высоты между блоками, применяется терка. Она помогает выровнять элементы.
- Армирование газоблоков начинается с первого ряда и продолжается по ходу кладки каждые 3 ряда. Также процедуру проводят у оконных и дверных проемов.
- Соединение несущих стен и перегородок осуществляется установкой гибких связей. Перевязку несущих и несущих стен делают через блок.
- Кладку создают с расшивкой рядов: каждый последующий ряд смещается на ½ или ⅓ (но не меньше, чем на ¼ блока). Это делается, чтобы давление на стены распределялось равномерно.
- Последний ряд укрепляется армопоясом, который помогает выдержать вес перекрытий.
- После завершения работ рекомендуется выждать 10-12 месяцев до полной просушки и частичной усадки дома, после этого начинать отделку. Если планируется облицовка из кирпича, ее делают сразу, соединяя стены гибкими связями. Между кладками сохраняют вентиляционный зазор около 4 см.

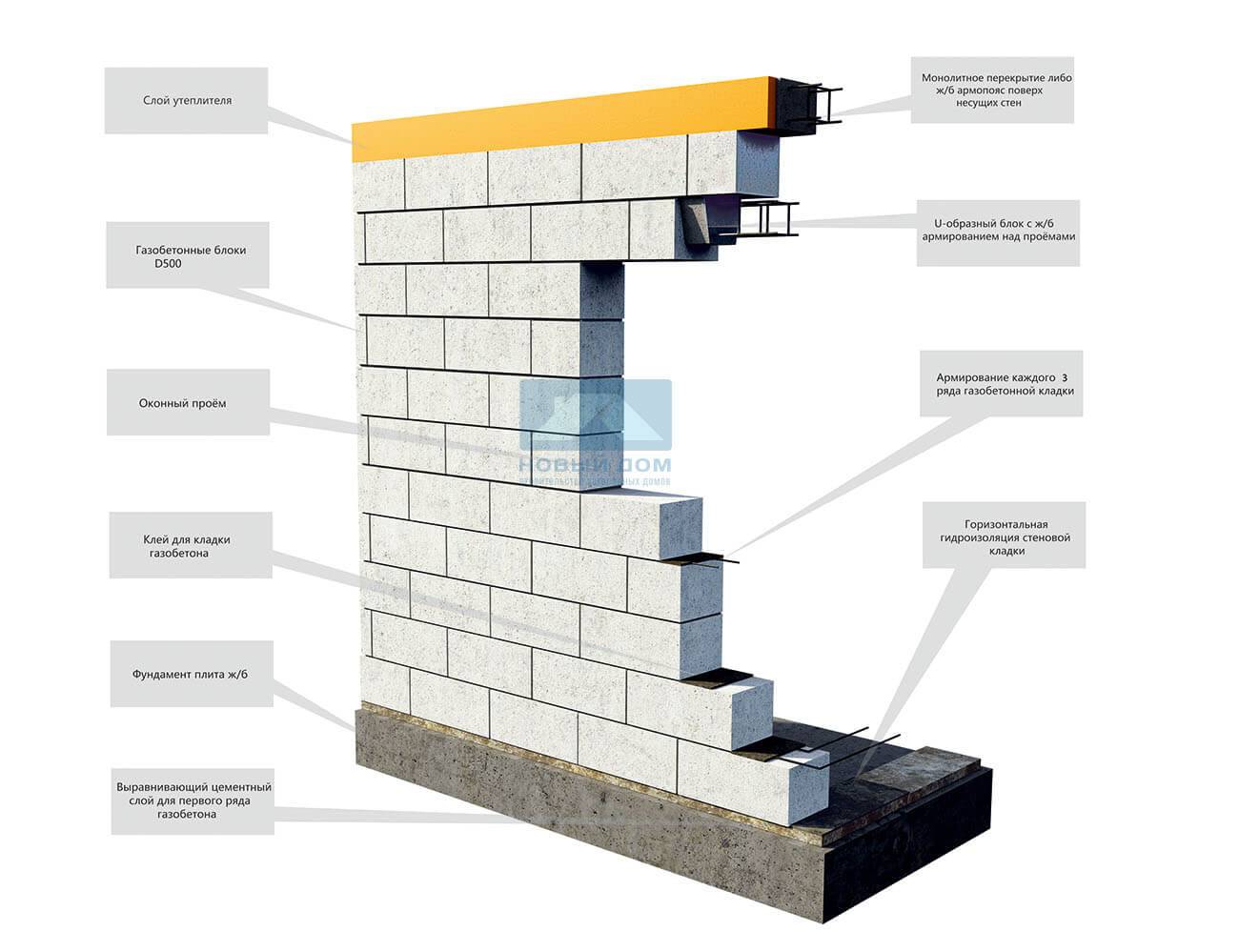

Возможные схемы кладки газоблоков на фото:
Несущая стена в доме — как определить, какие стены несущие?
Люди, которые собираются провести перепланировку квартиры или дома, обязательно должны выяснить, какие стены в их жилище являются несущими. Самостоятельно это определить достаточно просто, главное знать, как именно это сделать. И в данной статье я обязательно вас этому научу. Замечу, что конструктивные особенности дома или квартиры обязан знать каждый профессиональный дизайнер интерьера. Если он не умеет даже распознавать, какие стены в квартире являются несущими, то это уже не дизайнер интерьера, а обычный декоратор. domisad.org
Перед тем, как мы приступим к рассмотрению нашего вопроса, хочу познакомить вас с понятием «несущая стена». Итак, несущей называют ту стену, которая принимает на себя нагрузку элементов, расположенных выше нее, в том числе балок, плит перекрытия и стен. Несущие стены используются в интерьере не всегда. Вместо них могут присутствовать колонны и балки, которые на них опираются. Это, так называемая, стоечно-балочная система. Поэтому, если вы не нашли таких стен, но нашли колонны, можете не удивляться.
Все операции, которые нужно провести с несущими стенами, включая обустройство ниш и отверстий, перенос и пробивку проемов, нельзя проводить своими руками. Только профессионалы могут гарантировать безопасность для жизни и здоровья как обитателей вашей квартиры, так и обитателей всего дома. Не рискуйте понапрасну!
Какие стены несущие?
Если вы хотите пойти легким путем, рекомендую разыскать конструктивный план вашего дома. На нем четко обозначено, какая стена несущая, а какая – нет. План находится в УКС (Управление капитального строительства), который расположен в местном исполкоме. Конструктивный план поможет обнаружить не только несущие стены в доме, но и колонны и балки стоечно-балочной системы, а также плиты перекрытия, которые на них опираются.
Если конструктивный план здания по каким-то причинам вам добыть не удалось, то будем определять стены по характерным признакам. Опять же, можно использовать подробный план квартиры, который нарисован в техпаспорте или в домовой книге. Но в этом случае вам удастся определить несущие стены лишь при условии, что не новичок в строительстве и планировке.
Как определить несущую стену?
Какие стены являются несущими можно узнать по:
1. По расположению.
• Наружные самонесущие стены. • Стены, смотрящие на лестничную клетку. • Внутренние стены, смотрящие на соседние квартиры.
2. По толщине и использующимся материалам.

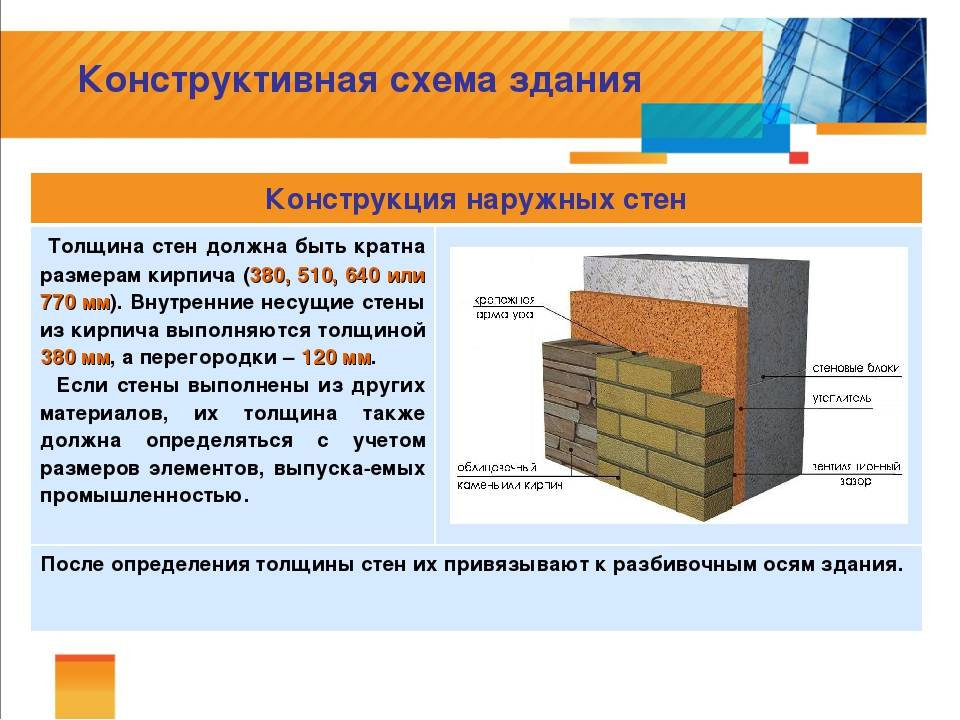

Толщина несущей стены может быть:
• Кирпичные несущие стены, толщина которой более 38 сантиметров. • Железобетонные панели в панельных домах, толщина которых не меньше 14-20 сантиметров.
Если дом монолитный, то любая стена толщиной 20-30 сантиметров и более будет считаться несущей.
3. По опиранию плит перекрытия и балок.
• Все несущие стены должны находиться по расположению плит перекрытия строго перпендикулярно. То есть, плиты должны опираться на стены короткой стороной.
Проемы в несущих стенах
После того, как вы определите, какие стены несущие, вы осознаете все ограничения, связанные с будущей перепланировкой. Такая стена не позволит вбить в себя даже обычный гвоздь под картину. А об обустройстве проемов, ниш, арки и частичном сносе и говорить не приходится. Не забывайте о том, что любая перепланировка, будь то новая квартира или старая хрущевка, вне зависимости от наличия работ со стенами, требует получения специального разрешения, создания проекта и согласования со всеми необходимыми службами.
Категорически запрещается полностью демонтировать несущую стену. Если вы ходите сделать проем в несущей стене, в крайнем случае, можно пробить в ней несколько проемов, отверстий или ниш. Если такая стена, согласно плану перепланировки, нуждается в частичном сносе, она должна быть заменена надежной системой колонн (стоек). Сечение этих стоек должны рассчитать уполномоченные организации, у которых есть лицензия на осуществление данной деятельности. Подсчеты проводятся только после того, как организация получит от вас разрешение на перепланировку, заверенное вышестоящими органами. Подробнее о проемах в несущих стенах вы можете прочитать здесь:
Вы можете заметить, что вышеперечисленные приемы не превратят вас в профессионального конструктора. Но определить главные стены в вашей квартире вы теперь сможете без проблем.

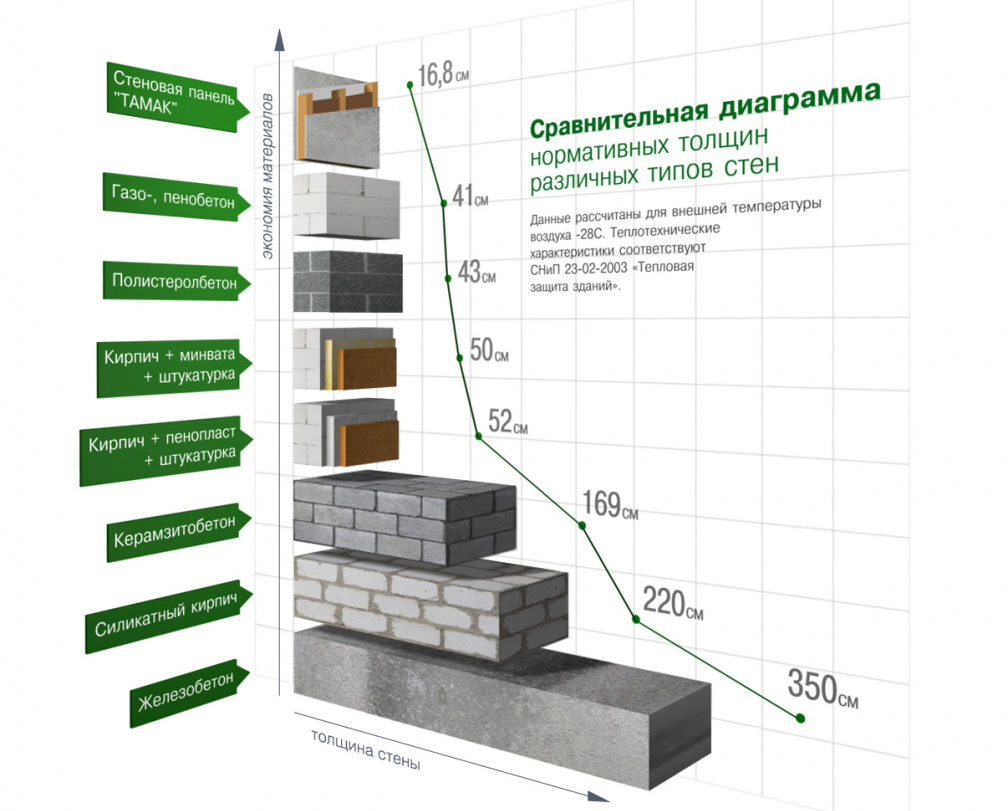

Толщина стен для разных регионов
Рассчитывать, какой толщины должны быть внутренние и несущие стены, лучше специалисту, который знает все нормативы и требования, сможет учесть особенности и нюансы. Обычно при выборе толщины ориентируются на требуемые показатели теплосбережения и прочности. Основные расчеты касаются несущих стен, внутренние ненесущие перегородки можно делать тоньше.
Общие советы от мастеров такие: для средних регионов (по Москве и ближайшим городам) достаточно стандартных 40 сантиметров толщины, в теплых регионах берут за основу 30 сантиметров, в холодных – от 50 сантиметров. Но это достаточно усредненные показатели, ориентироваться желательно на максимально точные расчеты.
Принято брать за основу такие данные: для средней полосы России сопротивление стен теплопередаче, согласно СНиП, должно быть равным 3.2 Вт/м*С. Для регионов холоднее показатель выше, соответственно, теплее – ниже. Нужный уровень теплозащиты (указанный показатель в 3.2) дают такие варианты: 30 сантиметров толщины стены из блоков D300, 40 сантиметров из D400, 50 сантиметров из D500.
На общий показатель тепловой эффективности здания влияют толщина стен, утепление (не только стен, но и перекрытий, кровли, пола, армопоясов, окон, перемычек). Через недостаточно толстые стены здание теряет около 30-40% тепла. Для домов с постоянным проживанием оптимальным считают выбор блоков D400/D500 и толщину стен до 40-50 сантиметров. Дачный дом можно строить из блоков марки D400 с толщиной стен 25-30 сантиметров.
Если планируется утеплять стены, то они могут быть тоньше
Тут важно получить в итоге должный показатель теплозащиты, основывающийся на значениях газобетона и выбранного утеплителя (в его качестве могут выступать пенопласт, минеральная вата и т.д.). Таким образом, повышаются затраты на утеплитель, но понижаются на газобетон. Чем выше значение теплозащиты материала, тем лучше
Показатели указаны в таблице:
Чем выше значение теплозащиты материала, тем лучше. Показатели указаны в таблице:
Это таблица с коэффициентами теплопроводности газобетона разных марок (тут работает правило чем ниже, тем лучше):
Для понимания алгоритма выполнения расчетов можно рассмотреть такой пример. При желании построить дом в Москве и окрестностях тепловое сопротивление должно быть R=3.28. Применяется автоклавный газобетон D500 толщиной 30 сантиметров, используется утеплитель. Как найти искомый параметр:
- Толщина стены из газобетона (0.3 метра) делится на коэффициент теплопроводности марки D500 (0.14) – тепловая сопротивляемость голой стены составляет R=0.3/0.14=2.14 м2*С/Вт.
- От нужного значения нужно отнять полученный показатель: 3.28-2.14=1.14. Это тепловая сопротивляемость утеплителя.
- Минеральная вата, к примеру, дает коэффициент теплопроводности 0.04. Если умножить 0.04 на 1.14, получается искомая толщина утеплителя: 0.04х1.14=0.0456=45 миллиметров=4.5 сантиметра. То есть, толщина утеплителя при стенах 30 сантиметров должна составлять около 5 сантиметров.
Зная стандартные значения, можно легко выполнить расчеты для любых марок газобетонных блоков и видов утеплителя.

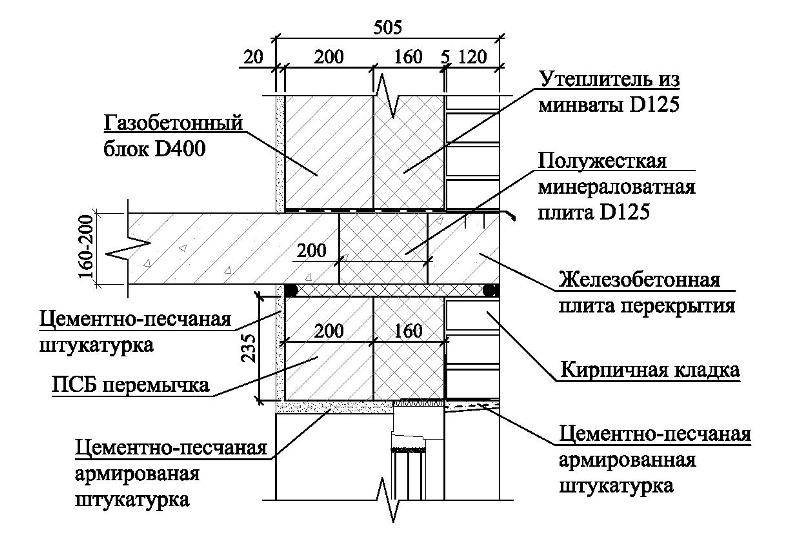

Толщина с применением утеплителя
Теплоизоляционные свойства кирпича не относятся к его достоинствам, поэтому в тех регионах, где царят холодные зимы, приходится делать кладку в более, чем два ряда, что крайне нецелесообразно. Так, в кирпичном доме с толщиной стен 770 миллиметров (три кирпича) тепло сохраняется так же, как в бетонном с 344-миллиметровыми стенами или в деревянном со 127-миллиметровыми стенами. Выходом из ситуации является использование утеплителей, которые позволяют существенно уменьшить толщину стен, тем самым снизив нагрузку на фундамент и сократив расходы.
В таблице приведено сравнение коэффициентов теплопроводности нескольких материалов, ориентируясь на которые, можно определить, какая должна быть толщина стены дома при уменьшении количества кирпичей в кладке.
| Название материала | Коэффициент теплопроводности |
| Кирпич силикатный | 0,7 |
| Кирпич керамический полнотелый | 0,56 |
| -//- пустотелый | 0,26 |
| Минеральная вата | 0,042 |
| Пенополистирол | 0,028 |
На основе коэффициента теплопроводности производится расчет коэффициента теплоэффективности по следующей формуле:
Ктэ = s/Ктп, где s – толщина слоя материала (в метрах), Ктп – коэффициент теплопроводности.
Так, коэффициент теплоэффективности 380-миллметровой капитальной стены из кирпича равен: 0,38/0,56 = 0,68. Чтобы такой дом сохранял тепло на уровне здания с 510-миллиметровыми стенами, необходимо добавить минеральную вату со следующей теплоэффективностью: 0,51/0,56 – 0,68 = 0,23. Исходя из этого, легко определить толщину необходимого слоя утеплителя, которая составит: 0,23 х 0,042 = 9,7 миллиметров.
Как узнать по типу дому
Технические характеристики типовых проектов домов различаются в зависимости от способа и материалов строительства.
Принято разделять многоквартирные здания на следующие виды: панельные, блочные, кирпичные, монолитные, а также дома хрущевской и сталинской постройки.
Рассмотрим проектные стандарты для каждого типа домов более подробно.
В панельном доме
В первую очередь необходимо узнать серию дома. Дальше требуется посмотреть, какая толщина панельной стены предусмотрена в определенном проекте.

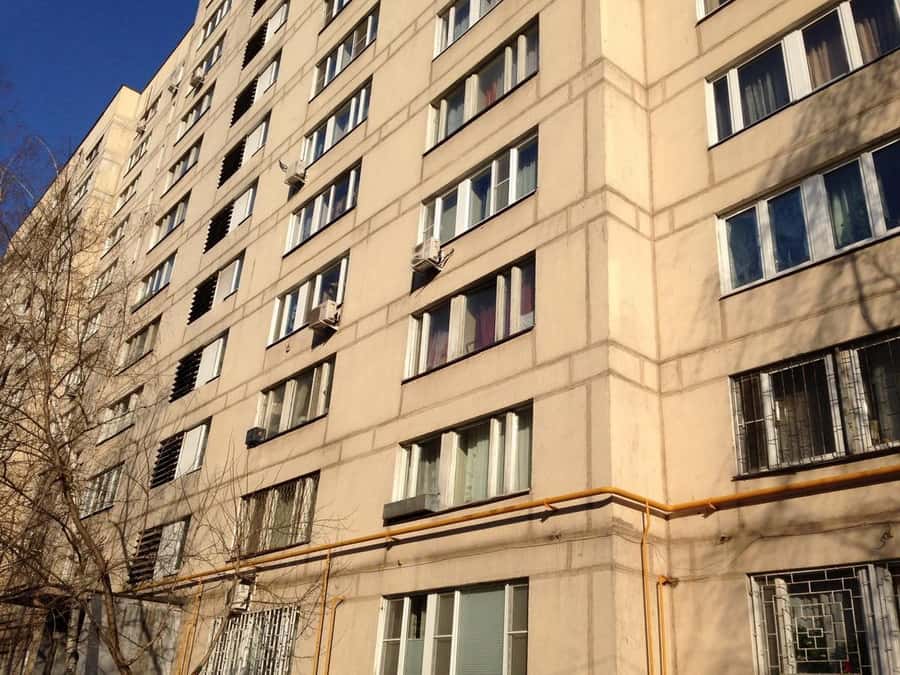

Вот пример, как выглядит современный панельный дом.
Такой объект строители возводят с помощью установки готовых железобетонных панелей. Поэтому достаточно просто найти технические характеристики панельного дома, если известен шифр проекта.
В блочном доме
Узнать, является ли стена несущей или нет, для жилых зданий, изготовленных из готовых бетонных блоков не составляет трудностей. Ведь конструктивные особенности повторяются во всех типовых проектах, на основании которых строился блочный дом.
Вот так выглядят стандартные блочные дома.
Известно, что для этого типа домов проектировщики предусмотрели толщину несущих стен около 35 см, а остальных не менее 8 см. Исходя из вышесказанного, можно сделать следующий вывод: если толщина стены в блочном доме менее 30 см — она точно не несущая.

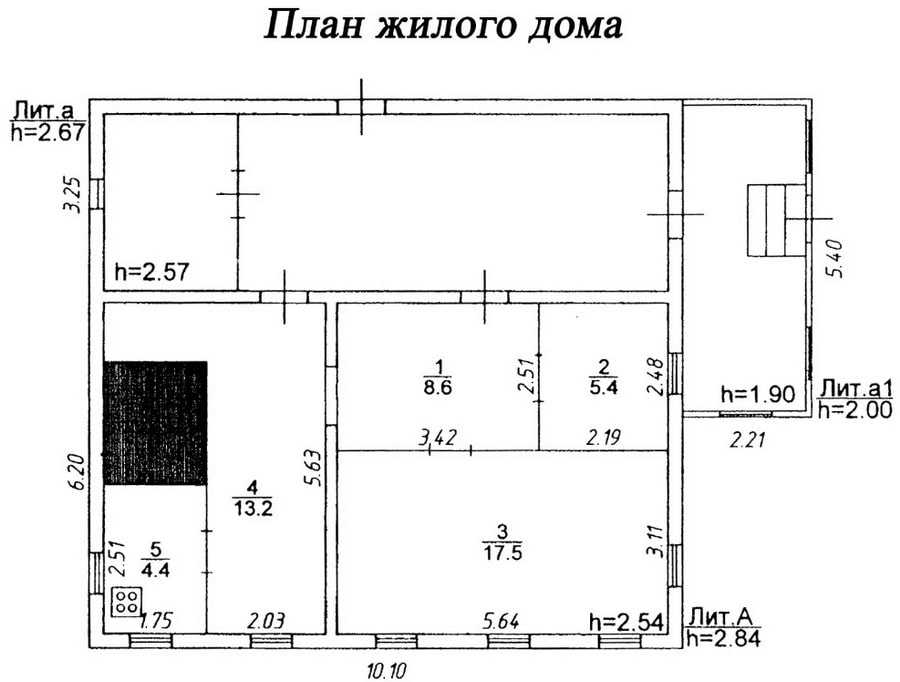

Внизу представлен пример плана БТИ.
В кирпичном доме
Чтобы выяснить, какая стена в кирпичном доме считается несущей, важно знать особенности строений из этого материала. Известно, что толщина стен из кирпича обычно совпадает с шириной кирпича
Например, если ширина равна 120 мм, то и толщина должна быть того же значения.
Кроме того, требуется понимать, сколько составляет толщина цементного слоя, который скрепляет между собой кирпичи. Принято использовать не менее 10 мм.
Опытные строители утверждают, что толщина кирпичных несущих стен обычно составляет свыше 250 мм. Также специалисты отмечают, что в кирпичных домах ограждающие конструкции или перегородки изготовлены из деревянных, кирпичных и гипсобетонных материалов. Их толщина составляет от 50 до 120 мм.
В хрущевке
К ним относятся панельные дома старого типа. Как правило, они состоят из 5 этажей. В постройках этого вида есть 3 продольные стены, которые выполняют функции несущих стен в хрущевке. Ознакомившись с планом таких домов, будет легче делать перепланировку хрущевки.

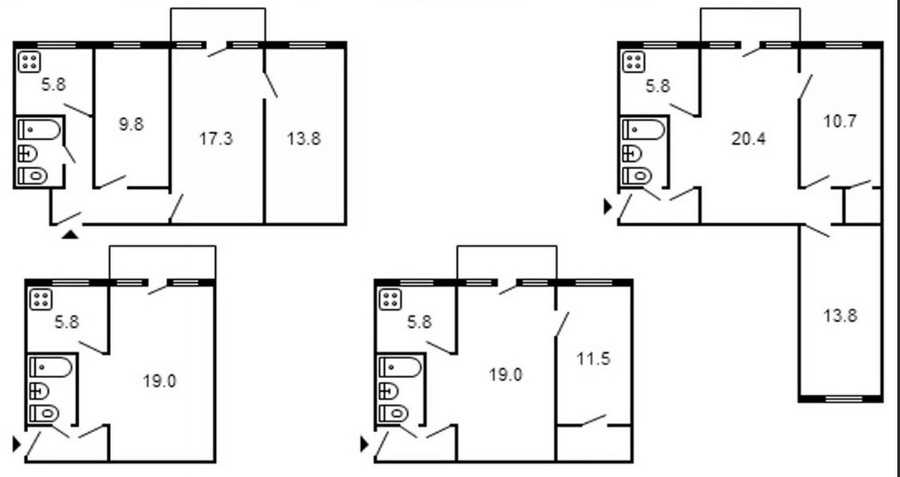

Вот так выглядят типовые планы, разработанные для хрущевок.
В сталинке
По сравнению с домами хрущевской постройки сталинские многоэтажки строились из кирпича, а не из панельных блоков. В большинстве домов такого типа перекрытия устанавливались из деревянных, а также смешанных материалов.
Владелец квартиры может узнать несущую стену в сталинских домах, как и в хрущевских. Часто в таких строениях кроме несущих стен, есть дополнительные деревянные перегородки, которые выполняют те же задачи, что и опорные конструкции.
Если не получается определить вид стены, то рекомендуется обратиться к специалистам за помощью. Эксперт, выехав на квартиру, должен будет вскрыть часть отделки, чтобы понять функцию стены.
Без требуемых знаний можно не только получить штраф, но и обрушить верхний этаж.
В монолитном
Зная, что дом сделан из монолитных строительных материалов, проще определить функцию стен в доме. Известно, что несущие стены в монолитном доме сделаны из железобетонных монолитных конструкций.
Толщина опорных стен в монолитном доме должна составлять не менее 160 мм. Поскольку монолитные дома строят всегда по-разному, то толщина несущих стен будет также отличаться. К примеру, она может быть от 160 до 300 мм.
Если квартира была куплена в доме, который только что построили, то очень просто понять, где расположены несущие конструкции
Важно учитывать, что перегородки в новостройках изготавливают из пеноблоков. Их толщина составляет более 200 мм, но они не используются, как несущие конструкции
Что необходимо для сноса?
В любом случае, прежде чем приступать к работам по сносу той или иной стены и переносу ее, нужна консультация квалифицированного специалиста. А также полный расчет, учитывающий распределения нагрузок, которые должны быть перенесены со старых конструкций на вновь возводимые. Кроме этого, возможно придется изменять схему электроснабжения. К тому же, надо иметь в виду, что несогласованный снос стен помещения, может помещать его продаже или оформлению документов дарения и пр. Но и это еще не все. Такие действия считаются незаконными и влекут за собой штрафные санкции, вызовы в суд и даже могут привести к конфискации квартиры.
Поэтому согласование проекта перепланировки необходимо в любом случае. Что для этого надо?
- План, разработанный службой БТИ, конкретно на данный вид перепланировки.
- Составление технического заключения на снос стены.
- Получение положительного заключения жилищной инспекции по месту регистрации.
Как определить, является ли стена несущей
Многие люди, желая сделать свою квартиру просторнее, уютнее или функциональнее, решают устроить перепланировку. Это серьёзное решение, которое соответственно требует серьёзного подхода. Мало просто сделать проем в стене или, тем более, снести её объединив две смежные комнаты. Необходимо знать какие стены в доме являются несущими, можно ли делать в них проем или сносить, чтобы это не привело к нарушению прочности здания и не подвергло опасности его жителей. А для проведения работ лучше обратиться в специализированную организацию, которая занимается алмазной резкой бетона. В любом случае, перепланировку необходимо согласовывать с органом местного самоуправления. За самопроизвольную перепланировку предусматривается административное наказание.
Итак. Как же определить является ли стена несущей?
Несущими стенами принято называть стены, которые принимают на себя нагрузку от перекрытий и крыши здания и передают её фундаменту. Толщина стены зависит от материала из которого она сделана и какую нагрузку она несёт. Несущие стены могут быть внутренними и наружными. Внутренние несущие стены обычно имеют меньшую толщину, чем наружные — за счет отсутствия необходимости в теплоизолирующих слоях.
Как легко отличить несущую (опорную) стену от ненесущей
Наиболее простой и безопасный метод проверки — это обращение в Управление капитального строительства и заказать конструктивный план. В нем четко отображены опорные конструкции и внутренние перегородки. А также сооружения, которые выполнены не в виде сплошной стены (балки, колонны). Кроме того, на чертежах обозначаются плиты перекрытия.
Справка! Есть несколько способов определить опорные конструкции своими силами. Но учитывая, что от правильности выбора напрямую зависит устойчивость здания и безопасность жильцов, лучше доверить этот этап профессионалам. Опытные инженеры компании Планодел всегда помогут определить тип перегородок, просчитают допустимые варианты перепланировки.
Если же по каким-либо причинам получить план невозможно, придется искать несущие стены своими силами. Сделать это можно по следующим параметрам:
- расположению;
- толщине;
- размещению плит.
По месту размещения
Любая стена, которая отделяет квартиру от улицы однозначно является опорной. Также это касается перегородок разделяющих вашу и соседнюю квартиру. Сюда же относят и сооружения, которые отделяют жилые помещения от лестничной площадки.
По толщине
Как правило, опорные конструкции толще внутренних перегородок. Но также стоит учитывать и особенности самого строения. Например, в домах, построенных из кирпича такие сооружения имеют размер не менее 38 см. Толщина более 12 и более 14 см характерна для домов, возведенных из панелей. В монолитных лучше опираться на показатель в 20 см.
Измерять показатель следует считать без обоев, шпаклевки и других отделочных материалов и утеплителей. Поэтому такой показатель считается не слишком надежным.
По размещению плит
Позиция верхних перекрытий по отношению к перегородкам также может служить показателем для определения. Все эти конструкции расположены перпендикулярно опорным перегородкам. Однако нередко этой информации нет под рукой.
Прочность стены дома определяется расчетом
Нормы проектирования (СНиП II-22-81 «Каменные и армокаменные конструкции») независимо от результатов расчета ограничивают минимальную толщину несущих каменных стен для кладки I группы в пределах от 1/20 до 1/25 высоты этажа.
Таким образом, при высоте этажа до 3 м. толщина стены в любом случае должна быть больше 120 — 150мм.
На несущую стену действует вертикальная сжимающая нагрузка от веса самой стены и вышележащих конструкций (стен, перекрытий, крыши, снега, эксплуатационной нагрузки). Расчетное сопротивление сжатию кладки из кирпича и блоков зависит от марки кирпича или класса материала блоков по прочности на сжатие и марки строительного раствора.
Для малоэтажных зданий, как показывают расчеты, прочность на сжатие стены толщиной 200-250 мм из кирпича обеспечивается с большим запасом. Для стены из блоков, при соответствующем выборе класса блоков, проблем обычно также не бывает.
Кроме вертикальных нагрузок, на стену (участок стены) действуют горизонтальные нагрузки, вызванные, например, напором ветра или передачей распора от стропильной системы крыши.
Кроме этого, на стену действуют вращающие моменты, которые стремятся повернуть участок стены. Эти моменты связанны с тем, что нагрузка на стену, например, от плит перекрытий или вентилируемого фасада приложена не по центру стены, а смещена к боковым граням. Сами стены имеют отклонения от вертикали и прямолинейности кладки, что также приводит к возникновению дополнительных напряжений в материале стены.
Горизонтальные нагрузки и вращающие моменты создают изгибающую нагрузку в материале на каждом участке несущей стены.
Прочность, устойчивость стен толщиной 200-250мми менее, к этим изгибающим нагрузкам не имеет большого запаса. Поэтому, устойчивость стен указанной толщины для конкретного здания обязательно должна быть подтверждена расчетом.
Для строительства дома со стенами такой толщины необходимо выбирать готовый проект с соответствующими толщиной и материалом стен. Корректировку проекта с иными параметрами под выбранные толщину и материал стен обязательно поручаем специалистам.
Практика проектирования и строительства жилых малоэтажных домов показала, что несущие стены из кирпича или блоков толщиной более 350 — 400 мм. имеют хороший запас прочности и устойчивости, как к сжимающим, так и изгибающим нагрузкам, в подавляющем большинстве конструктивных исполнений здания.
Стены дома, наружные и внутренние, опирающиеся на фундамент, образуют совместно с фундаментом и перекрытием единую пространственную структуру (остов), которая совместно сопротивляется нагрузкам и воздействиям.
Создание прочного и экономичного остова здания — инженерная задача, требующая высокой квалификации, педантичности и культуры от участников строительства.
Дом с тонкими стенами более чувствителен к отклонениям от проекта, от норм и правил строительства.
Застройщику необходимо понимать, что прочность, устойчивость стен снижается, если:
- уменьшается толщина стены;
- увеличивается высота стены;
- увеличивается площадь проемов в стене;
- уменьшается ширина простенка между проемами;
- увеличивается длина свободного участка стены, не имеющего подпора, сопряжения с поперечной стеной;
- в стене устраиваются каналы или ниши;
Прочность, устойчивость стен меняется в ту или иную сторону если:
- изменить материал стен;
- изменить тип перекрытия;
- изменить тип, размеры фундамента;
Как выполняется кладка, если толщина стены в один кирпич?
Толщина стены в один кирпич равняется 250 мм. Кирпичи в этой кладке не обязательно укладываются просто рядом друг с другом, если их так уложить, о надежности и прочности стенки не может быть и речи. В этом случае, вся устойчивость будет зависеть от использованного раствора, а заклинивать кирпичи друг друга не будут. Такая толщина стен, как 250 мм, то есть в один кирпич – самая распространенная. Однако в зависимости от внешних воздействий и нагрузки на стены, толщина может быть и полтора, два и два с половиной кирпича.
Кирпичная кладка выполняется по определенному алгоритму. Самый главный принцип качественной кладки – правильная перевязка вертикальных швов, которые выполняют соединительную функцию. Кирпич из верхнего ряда обязательно должен перекрывать вертикальный шов, который образуется между кирпичами из нижних рядов. Перевязка значительно увеличивает прочность конструкции и равномерно распределяет все возникающие нагрузки.

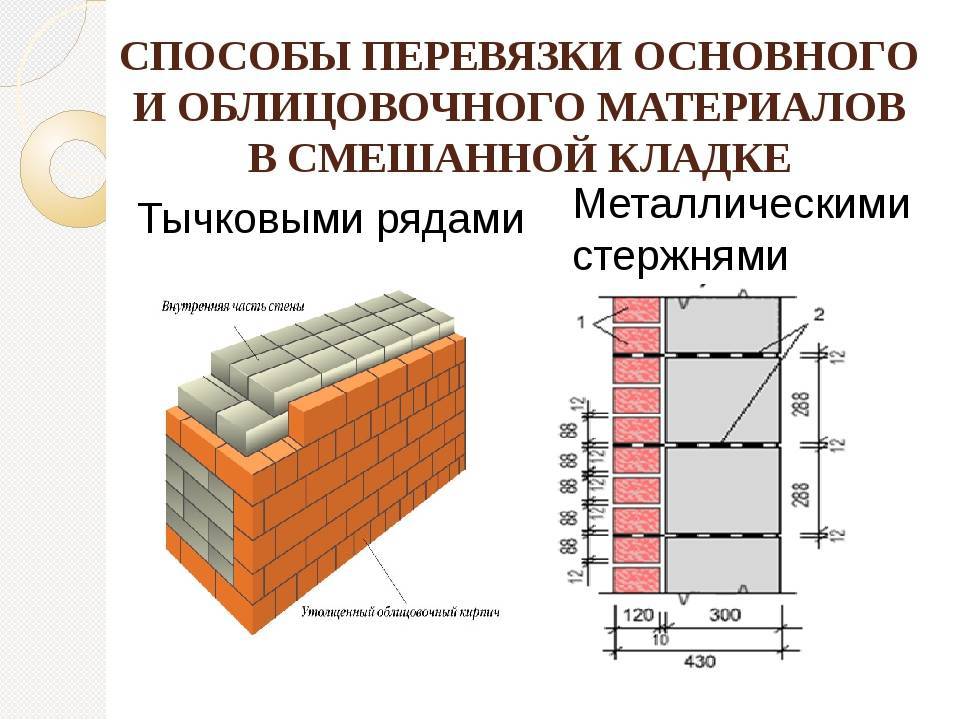

Перевязки могут быть разных видов:
- поперечных швов, которые препятствуют сдвижению кирпичей по всей длине стен;
- вертикальных швов;
- продольных швов, которые не дают стене расслоиться в вертикальную сторону, препятствуют сдвижению кирпичей по горизонтали и равномерно распределяют нагрузку по всей длине стены.
Стена в один кирпич всегда укладывается строго в соответствии с выбранной системой. Самые распространенные из них: многорядная и однорядная. В однорядной системе первый ряд кладется наружу ложковой стороной, а следующий – наружу тычковой поверхностью кирпича. Таким образом, каждый поперечный шов сдвинут на одну четвертую кирпича. Продольные швы в этой системе сдвинуты на половину кирпича.
При использовании многорядной системы, чередование осуществляется не через каждый ряд, а через несколько ложковых. Существуют различные правила чередования. Для стандартных одинарных кирпичей, чаще всего, выбирается перевязка тычковым рядом через каждые шесть рядов. Если используемый кирпич – утолщенный, то количество ложковых рядов уменьшается до пяти. Такой тип соединения гарантирует максимальную прочность сооружения и позволяет распределить все нагрузки равномерно.
