Самодельный нивелир: для учебы, строительно-ремонтных работ и геодезической съемки

Требования, предъявляемые к эксплуатации

Мало знать, как разметить лазерным уровнем фундамент. Необходимо уметь содержать прибор в рабочем состоянии.

Чтобы через определенное время прибор не начал выдавать искажения при разметке, с ним необходимо обращаться бережно:

• исключаются удары и воздействия механического характера, устройство оберегается от случайных падений;
• пользоваться устройством необходимо в соответствии с правилами, указанными изготовителем в руководстве по эксплуатации;
• для хранения нивелира используется защитный футляр.

Через определенное время приборная оптика отправляется в специальный центр для поверки и калибровки, периодичность такого обслуживания указывается в паспорте.

Виды геосъемки

Как правило, геодезическую съемку разделяют на виды в соответствии с типом используемого оборудования. Геосъемку разделяют на:

• Мензульную — чаще всего используется в геологоразведке при работе на открытых выработках. Для работы используется специальный чертежный столик.
• Теодолитную — выполняется при помощи теодолита в комплексе с нивелиром. Востребована при построении контурных планов территории.
• Тахеометрическую — используется для построения топопланов и схем различных объектов, населенных пунктов и в ландшафтном дизайне. Выполняется при помощи теодолитов (повторительных и неповторительных, электронных, фототеодолитов, гиротеодолитов).
• Аэрофотосъемку — выполняется при помощи БПЛА и закрепленного на нем цифрового оборудования. Проводится при работе на участках со сложным строением поверхности земной коры, в зоне стихийных бедствий, на площадках с высокой плотностью застройки или большим количеством деревьев и кустарников.

Помимо этого, есть такой вид геодезической съемки, как лазерное сканирование. Ее выполняют при помощи 3D-сканера. Это самый современный и точный способ получения информации об участке, который позволяет сохранить все данные в памяти сканера и, после окончания работ, перенести их на персональный компьютер. Лазерное сканирование позволяет создавать точные трехмерные модели объектов и местности.

Следует заметить, что геодезические съемки в строительстве также разделяются на виды. Различают фасадную, исполнительную и специальную геосъемку.

Фасадная съемка необходима для обмера фасада и составления планово-высотной схемы объекта, оценки состояния вертикальных поверхностей и проведения отделочных работ, расчета количества отделочных материалов, оценки соответствия контрольных координат фасада их проектному положению. Кроме того, этот вид топографо-геодезических мероприятий востребован при реставрации архитектурных и археологических памятников.

Контрольная или исполнительная геодезическая съемка выполняется после каждого этапа ремонтно-строительных работ. Она позволяет выявить малейшие отклонения от проекта, вовремя устранить их и вовремя сдать объект в эксплуатацию.

Специальная геосъемка проводится в том случае, если заказчику требуется выполнить узкую задачу. К данному виду топографо-геодезических работ относятся: съемка подъезных путей, подземных коммуникаций, промышленных площадкой и т.д.

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

• крепления на штативе;
• выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
• точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Стоимость услуг

Все полученные материалы после геодезических исследований имеют срок годности. Из-за изменений в связи с природными явлениями документы действительны на протяжении 2 лет, спустя это время они требуют обновления.

Стоимость геодезических работ рассчитывается исходя из нескольких факторов, и зависит:

• от размеров территории, на которой предполагаются работы;
• от условий выполнения и доступности к необходимой местности;
• от количества отведенного времени и срочности проведения работ;
• от объёма поставленной задачи.

Расценки определяются еще до того, как заключён договор на выполнение геодезических работ, но на стадии его подготовки и после ознакомления.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

• Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
• На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
• Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

1. – очень низкая стоимость
2. – проецирует видимые лазерные линии на стены, а не точку
3. – самоустанавливающийся механизм
4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

• – долго устанавливается, так как нет магнитов снизу
• – маленькая развёртка лучей
• – кропотливая работа
• – имеет не законченный вид

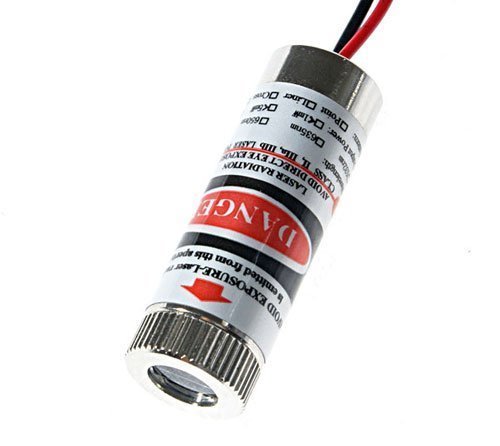

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

1. 1. магазин
2. 2. магазин
3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Основные достоинства самодельного инструмента

Важно понимать при использовании прибора, изготовленного своими руками, что сверхточных данных от него получить невозможно. Операции, производимые устройством могут быть на открытом пространстве, небольших расстояниях в отличие от покупных аналогов

В бытовых условиях модифицированный лазерный уровень позволит использовать механизм взамен обычному пузырьковому устройству.

Основные отличия:

• Скорость разметки значительно возрастает, т.к. уровень выставляет точные значения на плоскости. При работе с напарником, возможно произвести разметку помещения считанными минутами, что значительно экономит драгоценное время.
• Погрешность существует, но ее значение минимально и подходит практически для всех типов отделочных работ. Простая конструкция позволит использовать прибор даже начинающему мастеру.
• Длинна луча зависит от мощности приобретаемого лазера, при больших объемах возможно увеличить параметр, используя специальный материал, приобретенный в радиодеталях.

Основным достоинством прибора является возможность проекции на горизонтальной плоскости. Данная возможность позволяет контролировать домашнему мастеру качество разметки как вертикального, так и горизонтального положения. Применяется лазерная структура при отделочных работах, установке мебели, других видах строительства. Также возможно использовать уровень, изготовленный своими руками, на улице, при возведении ограждений или небольших пристроек.

Важность прибора понимает каждый домашний мастер, однако прямиком отправляться в строительный магазин не представляется нужды. Необходимо точно понять, если работы не столь сложные, можно изготовить механизм своими руками из подручных средств, существенно сэкономив бюджет

Способы изготовления уровня своими руками

Для изготовления уровня понадобится тренога, корпус, нивелирующее приспособление. Лазерные приборы с направленным лучом нужно купить или взять из старого модуля.

Увеличивают время работы приспособления подключением к внешнему питающему устройству. Для этого убирают батарейки, аккумуляторы, а контакты подсоединяют к источнику напряжения с показателем не меньше 4,5 В. Нормативное значение может меняться в зависимости от модели.

При покупке указки с лазерным лучом учитывают мощность. Оптимально приобретать устройство со световым пучком зеленого цвета, чтобы увеличить визуального восприятия, сделать его безопасным для зрения.

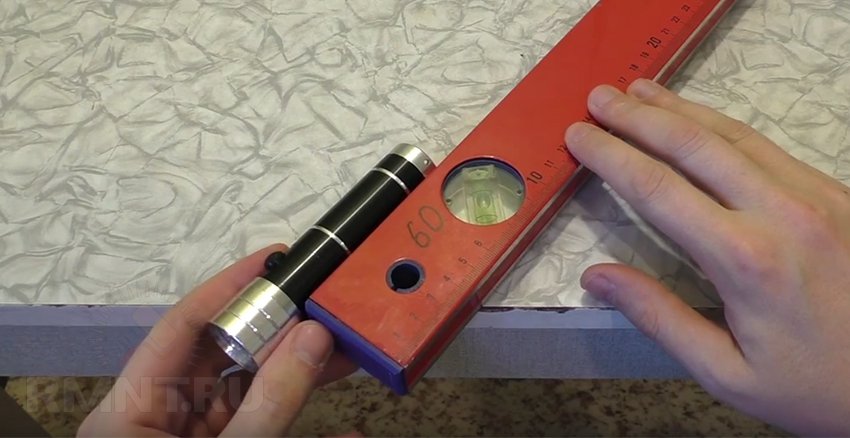

Из лазерной указки

Уровень из лазерной указки

Помимо прибора, понадобятся другие материалы и приспособления:

• деревянный брусок толщиной и шириной по 2,5 см, длиной 50 см;
• строительный шнурок из шелка, синтетики;
• стержень из металла или дерева для опоры уровня;
• электрическая дрель;
• трубка по длине и сечению указки;
• простой моторчик от детского автомобиля;
• аккумулятор «крона»;
• клеммная колодка;
• выключатель;
• зеркало от бытовой косметики.

В рейке с двух боков сверлят отверстия, одно из которых нужно для фиксации излучающего устройства, второе — для веревки. Лазер крепят на одном торце, а в отверстие второго продевают шнурок так, чтобы он свободно перемещался сквозь отвор.

Опорную палку берут из любого материала. Это может быть специализированный оцинкованный профиль, деревянная рейка, черенок, метлы, лопаты, граблей. Главным условием является возможность жесткой фиксации.

Из пенопласта и емкости с водой

Опорой для лазерного нивелира вполне может служить кусок пенопласта, помещенного в емкость с водой. Центр тяжести и выталкивающие силы сбалансируются, поэтому предмет будет находиться в равновесии. В водной среде пенопласт с указкой поворачивается в разные стороны, луч будет рисовать линию по всем вертикальным поверхностям помещения.

Понадобится:

• лазерный прибор;
• обрезок пенопласта;
• изолента, пластилин для крепления;
• сосуд, наполненный водой до краев.

Условием правильной работы является ровность верхней стороны пенопласта и жесткое крепление лазера на поверхности. Можно использовать кусок пенополистирола, он также будет показывать горизонталь при погружении в воду.

Крестовой уровень

Самодельный нивелир из старого жесткого диска

Такую самодельную разновидность применяют в разных ситуациях. Особенно хорошо метод работает при навеске мебели на стены, или в других случаях, когда нужно найти горизонталь и определить вертикальные линии. Таим методом легко проверить вертикальность при установке дверей, окон, штукатурных маяков, кладке стен из кирпича. Устройство заменяет собой привычный отвес.

Для изготовления модуля готовят предметы:

• лазерные приборы (указки) 4 штуки;
• штатив (можно от видеокамеры, фотоаппарата, старого нивелира или теодолита);
• компакт-диски — 3 шт.;
• привод от компьютера, плеера;
• изолента, скотч или пластырь для фиксации.

Устройство с маятником

Собственноручно делают устройства, приближенные по характеристикам к заводским. К такой категории относят приборы с применением системы маятников. В этом случае нужна не лазерная указка, а модуль с лазером и призмами, которые проецируют линии по вертикали и горизонтали. Для движения потребуются четыре пальчиковых батарейки, которые садят в аналогичный отсек от детской игрушки.

Схема лазерного уровня с маятником:

• находят маятник от старого джойстика, или берут другое подобное устройство;
• лазерный прибор фиксируют на нижней части маятника, для этого просверливают отверстие по диаметру толщины модуля;
• делают грузила для настройки прибора — в стволе маятника проделывают щели в горизонтальном и вертикальном направлении для монтажа резьбовых шпилек, на них накручиваю гайки.

Уровень на треноге

Сложным является создание правильной раздачи лазерного луча. Облегчают функцию с помощью установки модуля на штатив или треногу и крепления к нему. Между прибором и поверхностью устанавливают обрезок жесткого пенопласта или резины. Прокладку фиксируют резинками или хомутами. При отсутствии профессиональной треноги используют ручку от лопаты, метлы, ровный брусок, кусок трубы.

Изготовление лазерного уровня на треноге:

• палку фиксируют к доске, плите ДСП вертикально, стараясь обеспечить устойчивость с помощью распорок;
• угол между штангой и опорой контролируют плотничным угольником или строительным уровнем;
• вверху штанги крепят кронштейн с указкой.

Принцип геодезии на строительной площадке

Правильная организация геодезических работ на строительной площадке начинается с чётко поставленной цели работы. Соответственно задаче выбирается необходимый измерительный инструмент, технология производства, допустимая погрешность в измерениях.

Принципы геодезии созданы для снижения накопления неточностей измерений.

«От общего к частному» – система, при которой переходят от крупных опорных геодезических сетей к сетям низшего класса. Геодезические работы на строительной площадке начинаются с привязки к государственной опорной сети. Затем определяют разбивку осей строения и только потом выделяют положение конструктивных элементов в контуре здания.

Второй принцип заключается в контроле предыдущих измерений. Новые измерения производят после тщательной проверки предшествующих.

Следуя этим правилам, обеспечивают высокую точность геодезических работ в строительстве.

Список инструментов для нивелирования

Дополнительно к самому прибору потребуются:

• штатив;
• мерная рейка;
• отвес с нитью;
• планшет с листом бумаги или журнал для записи измерений.

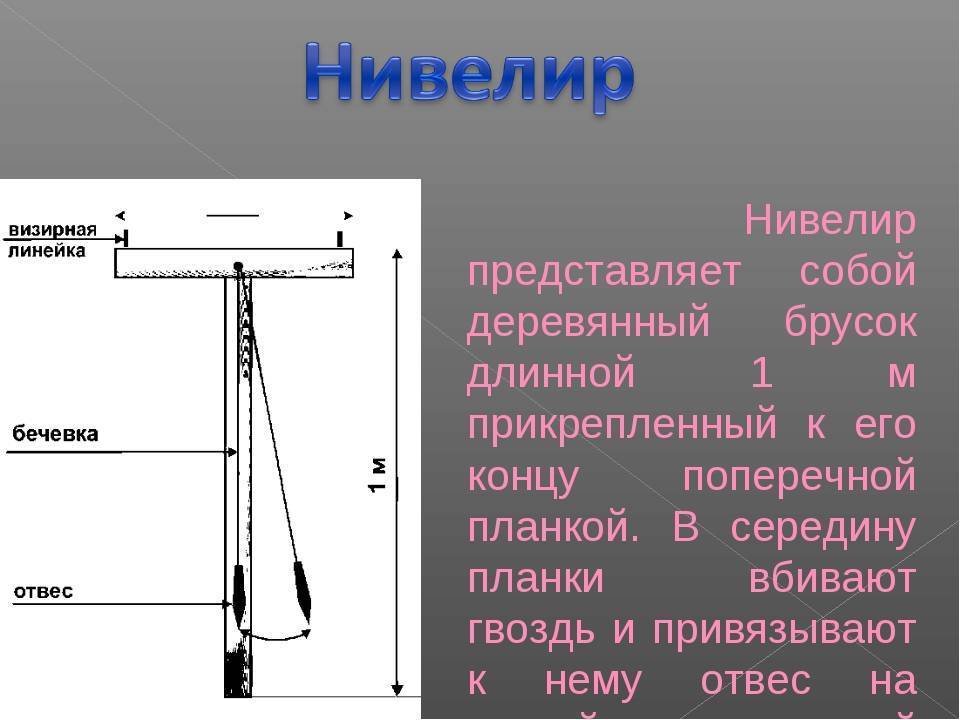

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса – соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

• указатель лазерный;
• брус из дерева (длина – 0.5 метра, ширина и толщина – 25×25 мм соответственно);
• шнур, предназначенный для строительных работ;
• дрель для просверливания отверстий;
• опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

• Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
• Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
• В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

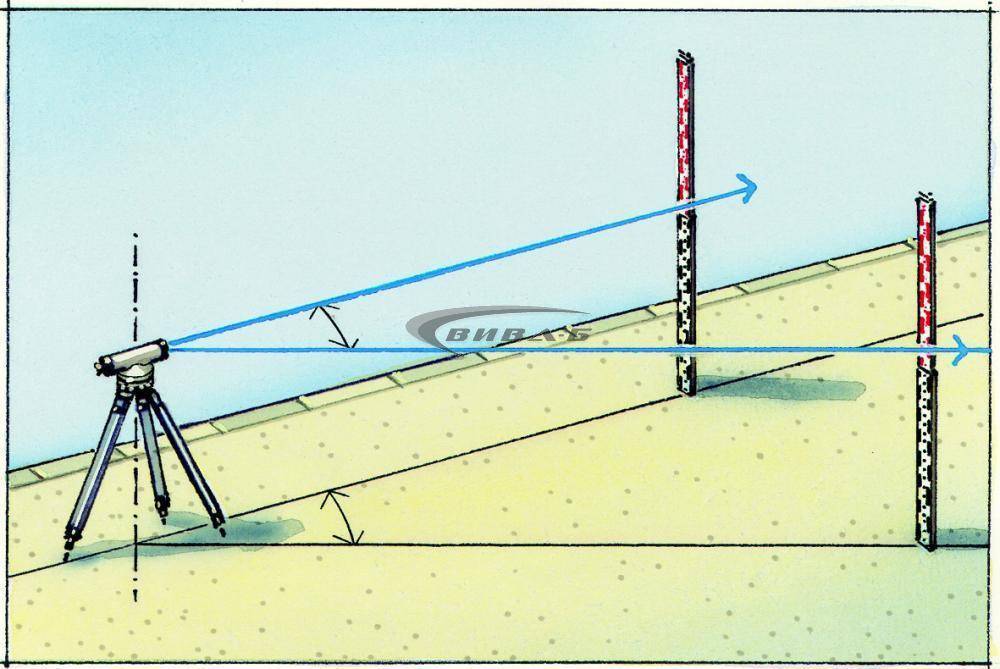

Как работать нивелиром правильно?

Существует два способа ведения работ:

• «вперёд», при котором начальная станция будет над первой точкой. Измеряют высоту прибора, снимают отсчёт на рейке. Превышением будет разность величин;

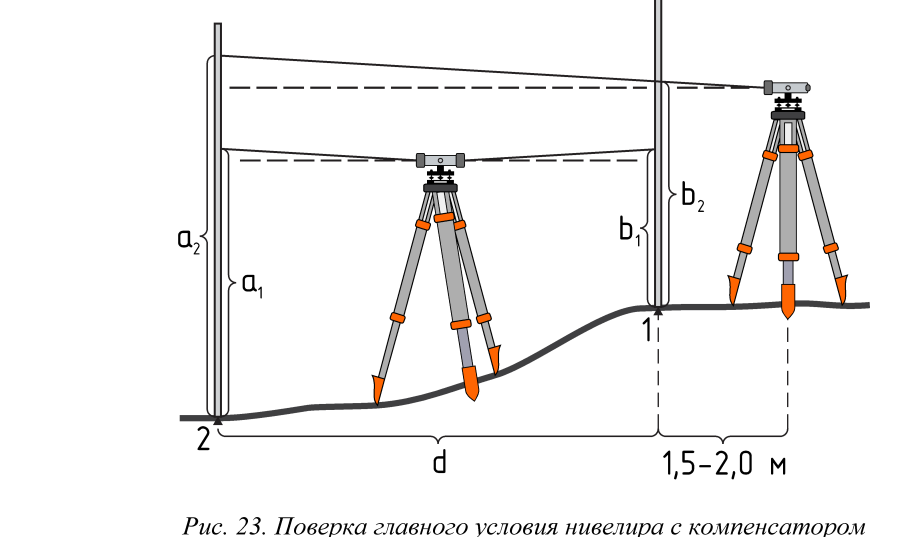

• «из середины». Самый распространённый способ, инструмент располагают на равном удалении от точек.

Установка штатива

Штатив располагают по центру между измеряемыми точками. Ослабив винты, ножки трегера раздвигают до удобной в работе высоты, после чего винты снова закручивают. Нивелир крепится к головке штатива. Горизонтальность головки регулируют с помощью подъёмных винтов.

Монтаж прибора

Прибор устанавливают и закрепляют с помощью крепёжного винта, расположенного на трегере. Подготовка к работе заключается в настройке оптики, приведения прибора в строго горизонтальное положение.

Фокусировка оптико-механического узла

Начинают с выравнивания инструмента по горизонтали. Для этого двумя подъёмными винтами, поворачивая их одновременно, пузырёк уровня приводят к середине. Вращением третьего подъёмного винта пузырёк подгоняют в центр уровня. Эта точка называется «нуль-пункт».

Затем переходят к фокусировке оптического оборудования. Зрительную трубу наводят на любую поверхность, вращением окулярного кольца добиваются чёткой видимости сетки. Переводят нивелир на рейку и регулировкой фокусировочного винта настраивают чёткую видимость шкалы.

Центрирование проводят при установке нивелира над точкой, работая способом «вперёд». Ослабляют закрепительный винт, подвешивают отвес.

Сдвигают инструмент по головке трегера до тех пор, пока отвес не укажет на нужную точку. Закрепительный винт затягивают.

Измеряем и фиксируем наблюдения

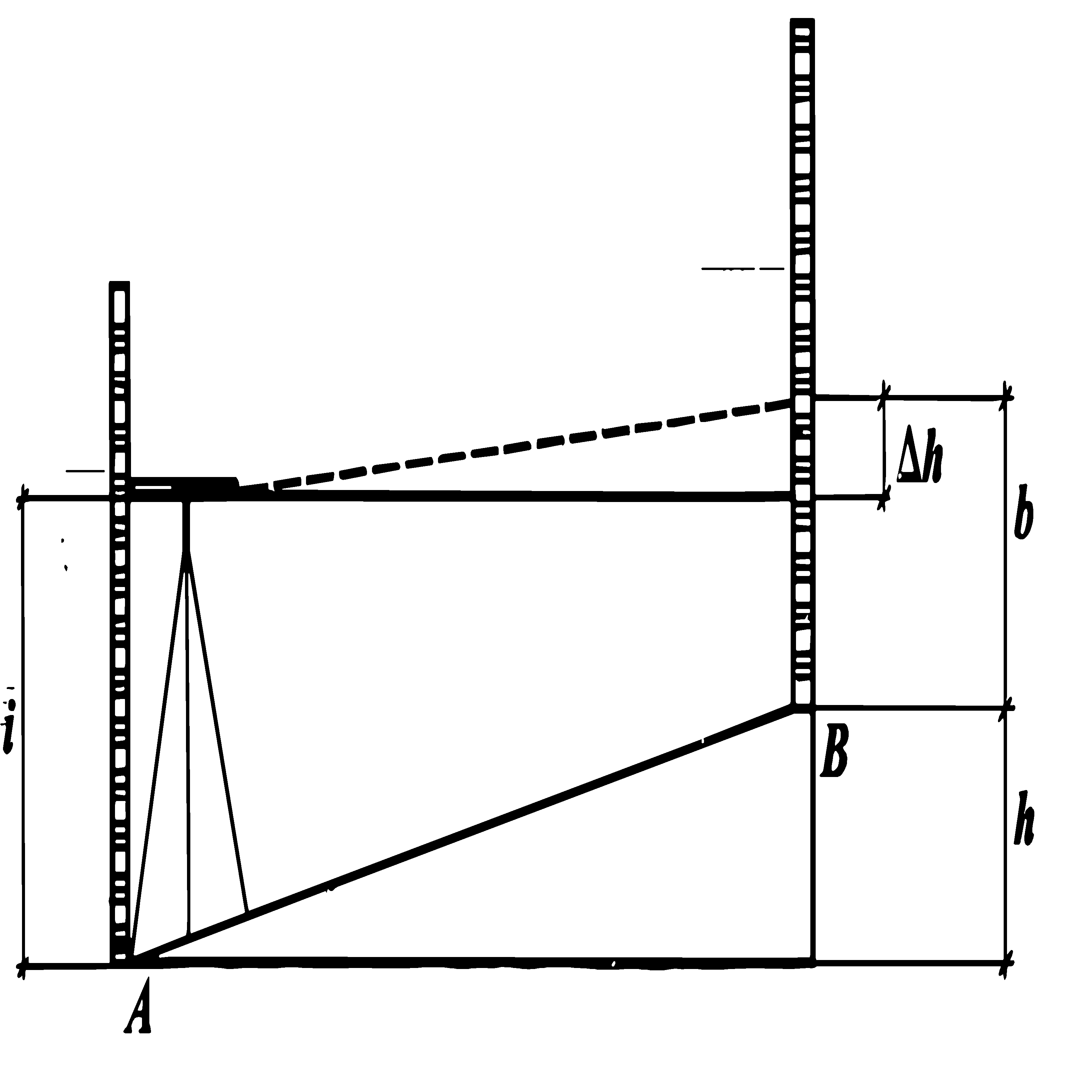

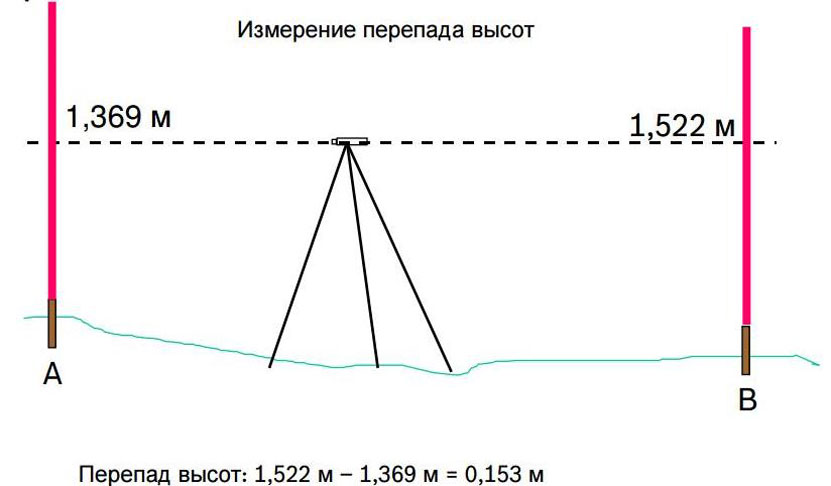

После установки нивелира в середине между двумя точками, подготовки, переходят к измерениям.

Непосредственно на точку устанавливают мерную рейку. Точное положение рейки контролируют вертикальной риской визирной сетки, подавая сигналы напарнику.

Для контроля значение снимают дважды, с обеих сторон рейки. За итоговый результат принимают средний показатель. Превышение точек определяют разностью двух значений точек.

Большее значение измерения даёт впадина, меньшее – выпуклость рельефа.

Результаты измерений записываются.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

• подставка в виде штатива;
• магнитные крепления;
• кронштейн;
• специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Лазерный уровень из пенопласта и емкости с водой

Созданные более точного механизма возможно при домашних условиях, добавив к конструкции некоторое составные части. Понадобится удобная емкость, которой можно свободно расположить механизм, пластыри или пластилин, плавучий элемент, в качестве него хорошо подходит плотный пенопласт.

Лазерный уровень производится своими руками, имеет некоторые особенности при процессе сборки, которые важно соблюдать для получения точного измерительного прибора

1. Небольшая емкость, в качестве которой могут быть неиспользуемая кастрюля либо ведро, заполняется водой.
2. На куске пенопласта необходимо закрепить лазерный индикатор, насадка должна быть точечной, крепление производится хомутом, пластилином или другим доступным способом. Усадка производится строго по вертикали, без отклонений, данном случае возможно упустить точность всей установки.
3. Установка резервуара производится на нужной высоте, включается указатель.
4. Плавно изменяя положение индикатора, отмечаются точки на стенах помещения, все отметки находятся ровно по отношению к горизонту.

Точности измерения в данном случае трудно добиться, однако при отделочных работах данный уровень вполне способен заменить примитивные системы разметки.

Делаем лазерный нивелир

Несмотря на достаточно серьезную конструкцию профессиональных лазерных инструментов, простейший построитель лазерных лучей вполне под силу сделать и самим.

Итак, делаем нивелир в домашних условиях. Что потребуется:

небольшой лазерный модуль, в состав которого входит специальный светофильтр, отрисовывающий на поверхности перекрестие лучей. Регулируемая головка модуля позволяет сфокусировать луч до нужной резкости. Стоимость такого модуля составляет 250-300 руб.

Подойдет и простейшая китайская лазерная указка различной мощности (следует понимать, что от нее будет зависеть дальность качественного луча), которая может давать как простой луч, так и крест.

• в качестве основы можно взять ровную и плоскую пенопластовую стенку от упаковки любого бытового товара, толщина стенки составляет около 1-2 см;
• четыре небольших гвоздика и достаточно плотная проволока;
• стеклянная миска с водой или маслом.

Последовательность действий по конструированию заключается в следующем:

1. На лазерный модуль наматывается в виде пружинки проволока, следует оставить два достаточно длинных хвостика слева и справа для более надежной последующей фиксации излучателя.
2. Лазерный модуль кладется на пенопластовую основу и фиксируется с двух боков гвоздиками — по два с каждой стороны.
3. В прозрачную миску наливается вода, и пенопластовая платформа с излучателем аккуратно запускается  в плавание: какой бы неровной не была поверхность, на которой стоит миска, жидкость всегда найдет и выровняет свой идеальный горизонт – отличный и достаточно точный природный уровень, который всегда под руками при наличии водопроводной системы или бутылки с водой.

На улице, особенно в ветреную погоду, рекомендуется использовать более плотную и тяжелую жидкость, не позволяющую «гнать волну»: машинное масло, «отработку» и т.д.

Несомненным плюсом такого устройства является его простота, быстрота исполнения (не дольше 10 минут) и очевидная дешевизна – стоимость всего прибора равняется стоимости лазурной указки. Используя мощные лазерные указки можно существенно увеличить расстояние нивелирования.

Самодельный нивелир: для учебы, строительно-ремонтных работ и геодезической съемки

Затем включите указку и наведите ее на стену. В точке, на которую будет показывать лазер, вверните еще один саморез, а затем на него и тот, который ввернут на планке перед указкой, нужно положить тонкую рейку.

На нее после устанавливают еще один нивелир

С его помощью осторожно подгоняют лазерный луч в горизонтальное положение, пока пузырек в окошке не встанет посередине. Когда вы нашли линию, зафиксируйте колышек в подставке и уберите планку с нивелиром

Материалы для сборки лазерного уровня

Никогда не направляйте лазерный луч в глаза. Хоть такие приборы и есть в свободной продаже, все же уровень их яркости сопоставим со вспышкой электросварки, яркость которой не очень благоприятно действует на сетчатку глаз.

А если вы используете второй вариант самодельного уровня, то всегда ждите до тех пор, пока пенопласт с указкой не зафиксируется в одном положении.

На самом деле среди профессиональных строителей достаточно много талантливых людей, которые способны из подручных материалов соорудить нивелиры, по точности не отличающиеся от профессиональных моделей. Мы привели только 3 самых простых варианта, которые при необходимости можно усовершенствовать для использования в различных помещениях.

В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч. Звучит это определение в некотором роде страшновато.

Содержание 1 Для чего нужен этот прибор? Лазерная указка.

Лазерная указка для уровня. Подвесной уровень. Капро уровень подвесной.

Во время выполнения строительных работ вы могли сталкиваться с необходимостью размечать стены для штробления или выравнивать положение телевизора, картины на стене. Штучные работы с одноразовым измерением положения предметов в горизонтальной и вертикальной плоскости можно выполнить и пузырьковым уровнем. Но если вам нужно проложить проводку, установить подрозетники, коробки или выполнить разметку для других целей, с обычным уровнем придется провозиться достаточно долго. Второй вариант выполняется в форме двух, пересекающихся между собой под прямым углом линий — крестом.

Удобнее всего для этого использовать лазерный уровень или нивелир, который выстроит нужную плоскость. Рассмотрим три варианта изготовления такого прибора при помощи лазерной указки.

Калькулятор Расчет бетона Расчет ламината Расчет плитки. Новое Комментарии Как выбрать ламинат Леруа Мерлен для разных помещений Как самостоятельно провести укладку кафеля? Как выбрать и уложить правильно кафель для ванной Как правильно выполняется укладка кафеля в ванной своими руками Как влияет правильная шумоизоляция в квартире на уют и покой в доме.

Серж Лень : хорошая статья Raddy : Мне вообще ковры не нравятся в интерьере Milena : Очень интересная статья, Как раз ищу себ Оля Сербинова : Очень интересная познавательная статья.

Шаг 1: Собираем рамку, первая ось

Материалы для отделки внутри помещения: делаем выбор Материалы. Какой насос лучше выбрать для скважины: ценные советы п Нет, делали около 10 лет назад.

Собираем лазерный уровень из подручных материалов.

В покупке дорогостоящего нивелира для домашних нужд нет смысла, так как данный прибор стоит немало денег. Если Вам нужно провести горизонтальную ровную линию по стене, можно сделать лазерный уровень своими руками, используя подручные материалы, которые найдутся в любом частном доме.

Другие видео инструкции и руководства

Далее мы предоставим два простых мастер-класса по изготовлению самодельного нивелира вручную, на что уйдет не более получаса. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство: Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке.

Для этого заклейте насадку картоном и аккуратно разбейте стекло. Усовершенствуем строительный уровень.

Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже.

Собираем подставку.

Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом

Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего

Изготовление лазерного креста своими руками

Такой инструмент удобно использовать при различных работах облицовочного типа и монтаже навесной мебели. По этой причине он пользуется не только популярностью среди профессионалов, но и часто является неотъемлемым элементом в инструментарии хозяина городской квартиры или частного дома. Для изготовления прибора необходимы следующие детали:

• указка лазерного типа;
• тренога от фотоаппарата или видеокамеры;
• устаревший плеер;
• несколько ненужных дисков.

От вас потребуется выполнить действия, описанные ниже.

1. Из указок делается прямоугольный крест, который закрепляется на приводе от плеера. Этим обеспечивается свободное вращение инструмента вокруг своей оси.
2. Обеспечение свободного подъема прибора на необходимую высоту.
3. Диски тщательно склеиваются между собой и устанавливаются на привод от плеера.
4. На диски крепится крест из указок. Можно использовать скотч или другой липкий материал.
