Что такое нулевой защитный и нулевой рабочий проводники

Роль нулевого провода при соединении звездой

Определение 3

Звезда — это особый способ соединения концов обмоток генератора, при котором все они соединяются в одну точку, называемую нейтралью.

При этом провода на выходе у потребителя также соединяются в аналогичную точку, а провод, соединяющий две нейтрали, называется нулевым. Провода же, соединяющие начало фазы у потребителя и генератора называются линейными.

Ищешь идеи для учебной работы по данному предмету? Задай вопрос преподавателю и получи ответ через 15 минут! Задать вопрос

В случае подключения трёхфазного двигателя нагрузка для всех трёх фазовых проводов будет одинаковая, соответственно, возвращение остаточного тока на генератор возможно по одному из фазовых проводов, на котором фазовое напряжение в данный момент времени равно нулю.

Если же нагрузки на стороне потребителя неодинаковые, остаточный ток после каждой нагрузки будет выходить разным и, соответственно, фазовое напряжение тоже будет разное.

Если говорить упрощённо, в каждый момент времени оно будет равно напряжению между проводом, который в данный момент времени не является несущим фазовый ток, и фазовым проводом — то есть оно будет разным.

Использование же нулевого провода в таком случае поможет предотвратить эти перепады и таким образом исключить возникновение неисправностей в сети.

Рисунок 1. Роль нулевого провода в трехфазной цепи при соединении звездой

На рисунке представлена схема подключения трёхфазной цепи при подключении звездой.

Ток по нейтральному проводу, соединяющему между собой две нейтрали, будет течь только при включении (или выключении) всей системы и старте работы первой из обмоток генератора.

В остальное время он будет возвращаться на генератор по фазовым проводам по очереди.

Фазовое напряжение на рисунке обозначено с помощью букв $U_A$, $U_C, U_B$, ЭДС на обмотках генератора — $E_C, E_A$ и $E_B$, а ток, текущий по фазовым проводам — буквами $I_C, I_A$ и $I_B$.

Сам генератор обозначен буквой $G$, а потребитель буквой $M$. Сопротивления у потребителя обозначены буквами $Z_A, Z_B$ и $Z_C$.

Линейные напряжения — то есть напряжения между фазами — обозначены соответственно $U_CA, U_AB, U_BC$. На рисунке стрелками показаны провода, к которым нужно подключить вольтметр для измерения линейного напряжения.

Стальные трубы электропроводок.

Стальные трубы всех диаметров могут быть использованы в качестве нулевых защитных проводников при относительно небольших расстояниях от подстанций до электроприемников и алюминиевых проводников. При медных проводниках, проложенных в трубах, водогазопроводные трубы диаметром мнее 2″ и электросварные диаметром до 47 мм могут быть использованы в качестве зануляющих. При больших диаметрах труб и при медных проводниках не соблюдается условие 50%-ной проводимости. При изменении диаметра водогазопроводных труб по ГОСТ 3262 — 75* от V2″ до 2 7:” сопротивление уменьшается с 2,2 до 0,7 Ом/км. При изменении диаметра электросварных труб по ГОСТ 10704 — 76 * от 20 до 59 мм сопротивление уменьшается с 2.8 до 0,9 Ом/км. Алюминиевые оболочки кабелей. В качестве нулевого защитного проводника часто используют алюминиевые оболочки кабелей. Активное сопротивление алюминиевой оболочки кабелей при изменении сечений жилы трехжильного кабеля от 6 до 240 мм” уменьшается от 1,045 до 0,215 Ом/км в кабелях с алюминиевыми жилами и от 0,985 до 0,212 Ом/км в кабелях с медными жилами. При использовании четырехжильного кабеля активное сопротивление нулевой жилы и оболочки при изменении сечения жил кабеля от 6 до 185 мм” уменьшается от 0,867 до ОД8 Ом/км в алюминиевых кабелях и от 0,762 до ОД55 Ом/км в медных кабелях.
Лотки. Лотки типов К420 и К422 исследованы на возможность использования их в качестве нулевых защитных проводников. Было экспериментально установлено, что сопротивление 1 м секции Z = 0,77 • КГ3 Ом (/иен – 200 А) с учетом сопротивления контакта. Электрическое сопротивление контактного соединения оцинкованной пластины Z = 0,39 • КГ3 Ом (/исп – 200 А), окрашенной пластины Z = 0.65 * 10 Ом (Уисп = 200 А), целой конструкции лотка на той же длине Z- 0,32 10 3 Ом. Исходя из проводимости лотка, равной 50%-ной проводимости фазного проводника, лотки К420 и К422 могут применяться в качестве нулевого защитного проводника, если на лотках проложены в сети с глухозаземленной нейтралью алюминиевые провода сечением не более 70 мм”, а в сети с изолированной нейтралью  —  для всех сечений кабелей. При этом окрашенные лотки не могут быть использованы в качестве нулевых зашитных проводников.
Возможность использования лотков в качестве нулевых защитных проводников зависит от длины лотковой линии (числа соединяемых секций) и должна решаться путем расчета цепи фаза  —  нуль. Однако соединение лотков К420 и К422 не удовлетворяет требованиям ГОСТ 10434 — 82*. так как электрическое сопротивление контактного соединения в 2,9 раза больше сопротивления целого участка. Поэтому соединение таких лотков должно выполняться двумя болтами вместо одного или одна стороиа соединителя должна привариваться в заводских условиях. Соединения лотков НЛ20-П2 и НЛ40-П2 (рис. 1) полностью удовлетворяют ГОСТ 10434 — 82* и могут быть рекомендованы в качестве нулевого защитного проводника в цепи фаза  —  нуль.
Короба прямые (рис. 2). Экспериментально было установлено, что активное сопротивление 1 м короба с учетом сопротивления электрического контакта равно: Рис. 1. Соединение лотков типа HЛ (а) и типов НЛ20-П2 и НЛ40-П2 {б)

Рис. 2. Прямые короба
При использовании коробов в качестве нулевых защитных проводников по условиям 50%-ной проводимости могут быть проложены алюминиевые провода следующих сечений: до 95 мм2  —  в коробах типа KЛ, до 240 мм2  —  типа У1050; в сети с изолированной нейтралью  —  при сечениях до 240 мм2. Контактное соединение оцинкованных коробов типа У1050 удовлетворяет ГОСТ 10434 — 82* и ГОСТ 17441 — 84 для контактов, отнесенных ко второму классу, и имеет электрическое сопротивление Z = 44 • 10~б Ом. Контактное соединение окрашенных коробов типа У1080 имеет электрическое сопротивление Z = 82,8 * 10~6 Ом, что больше сопротивления целого участка, поэтому эти соединения могут быть рекомендованы в том случае, если они защищены и смазаны.

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Электролампа

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен

Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

Пример исправной индикаторной отвертки

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

Отвертка с изолированным жалом

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей. Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Пример мультиметра

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Зануление в квартире

Электричество в современной жизни — источник создания комфортной жизни для человека. Вокруг нас постоянно работают электрические помощники бытового предназначения, это может быть кухонный комбайн или моющий пылесос, телевизор или ПК, по этой причине понимать, как получают питание эти приборы и устройства просто необходимо.

Важным аспектом безопасной эксплуатации бытовой техники является наличие в квартире рабочего нуля (N) и защитного провода (РЕ). Ноль нужен для создания нагрузки с использованием фазы, а защитный провод — зануления. В качестве защиты может применяться провод, имеющий соединение с ТП по изолированной схеме или глухо заземленной нейтралью — эффективный заземленный ноль.

Значение защитного провода можно рассмотреть на таком примере, как работа нагревательного устройства (бойлера). Вариант, который можно часто встретить, — это когда вследствие нагрузки и длительной работы элемент нагревания ТЭН делает пробой, иными словами, корпус лопается, и нить спирали касается воды. В этом случае вода — токопроводящая жидкость — касается корпуса обогревателя, но когда произойдет включение бойлера от терморегулятора, автомат защиты сработает от КЗ между корпусом и фазой, так как он был занулен защитным проводом, и человек не попадет под воздействие электротока. Не существует выражения «нулевая фаза», это противоположные понятия.

Примечания

1. ↑
2. M. Planck: «Zur Theorie des Gesetzes der Energieverteilung im Normalspektrum», Verhandlungen der Deutschen physikalischen Gesellschaft 2 (1900) Nr. 17, S. 237—245, Berlin (vorgetragen am 14. Dezember 1900)
3. Возможно, что буква S употребляется для обозначения как первая буква имени Сади Карно, которого Рудольф Клаузиус, первый кто употребил обозначение, считал важнейшим исследователем теории теплоты. См.: Clausius, Rudolf (1850). On the Motive Power of Heat, and on the Laws which can be deduced from it for the Theory of Heat. Poggendorff’s Annalen der Physick, LXXIX (Dover Reprint). ISBN 0-486-59065-8.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья. В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE

Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Знаки заземления на схемах

На электрических схемах нанесение изображения символа заземления также оговаривается Государственным стандартом. В этом случае пользуются ГОСТ 2.721-74 и Единой Системой Конструкторской Документации. В отличие от знака на корпусе, обозначения заземления на схемах могут отличаться.

Различают три основных символа заземления и знак соединения выводов с корпусом оборудования.

Изображение заземления на электрических схемах

В первом случае, изображённом на рисунке, представлено общее графическое обозначения соединения участка цепи с «землёй». Этот знак довольно распространён в радиоэлектронных схемах, а также им нередко пользуются для обозначения рабочего или измерительного заземления на электрических схемах. В более ранних вариантах, ГОСТ предусматривал только такое обозначение заземления, поэтому на старых схемах его можно встретить и как защитное или бесшумное соединение токоведущих частей с «землёй».

На втором примере изображён знак бесшумного заземления. Несмотря на то что такой вид заземления достаточно редкий, ГОСТ 2.721-74 предусмотрел для него отдельное обозначение. Изображение такого знака требуется, когда среди множества оборудования, подключённого к общим заземляющим магистралям, имеется устройство, требующее отдельного соединения с собственным заземляющим контуром. Иногда бывает, что один и тот же прибор требует подключения измерительного, защитного, рабочего и бесшумного заземления, в таких случаях на схеме можно встретить все три варианта символов.

Третьим вариантом представлено изображение защитного заземления. Поскольку Правила безопасности требуют соединения всех токоведущих частей электрооборудования, нормально находящихся без напряжения, с «землёй» – этот знак самый распространённый на силовых электрических схемах. По своему начертанию он аналогичен знаку, наносимому на корпуса оборудования, и также вписан в окружность.

Кроме вышеприведённых знаков, в электронике часто встречается соединение токоведущей части с корпусом оборудования. Такой вид соединения обозначается четвёртым вариантом значков

Важно заметить, соединение с корпусом не может считаться полноценным заземлением, даже если корпус оборудования впоследствии соединён с заземляющим контуром

Размеры наносимых на схему значков, должны соответствовать ЕСКД и быть пропорциональны размерам других элементов схемы.

Что такое нулевой провод

Нулевые провода в электрощитке (синий цвет) При работе с электричеством важно понять, что такое рабочий и защитный нулевой провод. В первом случае он выравнивает напряжение по фазе, во втором – защищает зануление. Пользователи ошибочно считают, что нейтральный проводник является исключительно заземлением

Его главная функция – соединение нейтралей установок в трехфазной цепи

Пользователи ошибочно считают, что нейтральный проводник является исключительно заземлением. Его главная функция – соединение нейтралей установок в трехфазной цепи.

При подаче различной нагрузки на каждую из фаз происходит смещение нейтрали – симметрия напряжений нарушается. Одним потребителям подается повышенное напряжение, другие получают пониженное. При низком напряжении электроприборы функционируют со сбоями, при высоком – подвергаются перегрузке и загораются. Задача нуля – уравнять повышенные и пониженные показатели, обеспечив баланс электросети.

Чем опасен нулевой проводник

Нулевой проводник, если он подключен правильно, не имеет напряжения. Опасным он становится лишь при обрыве или повреждении. Провод может повредиться в результате короткого замыкания, механических воздействиях, а также из-за срока функционирования установки. В результате этого:

• проводник сгорает в распределительном щитке, а его напряжение увеличивается до 380 В;
• если обрыв происходит в доме, то остается только одна фаза, которая ничего не питает;
• приборы могут начать бить током, ломаться и перегорать.

Сгоревший нулевой проводник

Таким образом, что роль нулевого проводника крайне важна. От правильности его установки и монтажа зависит не только корректность работы электрической техники, но и здоровье человека.

Нюансы ручной цветовой разметки

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

• стандартными кембриками;
• кембриками с термоусадкой;
• изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

• выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
• работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

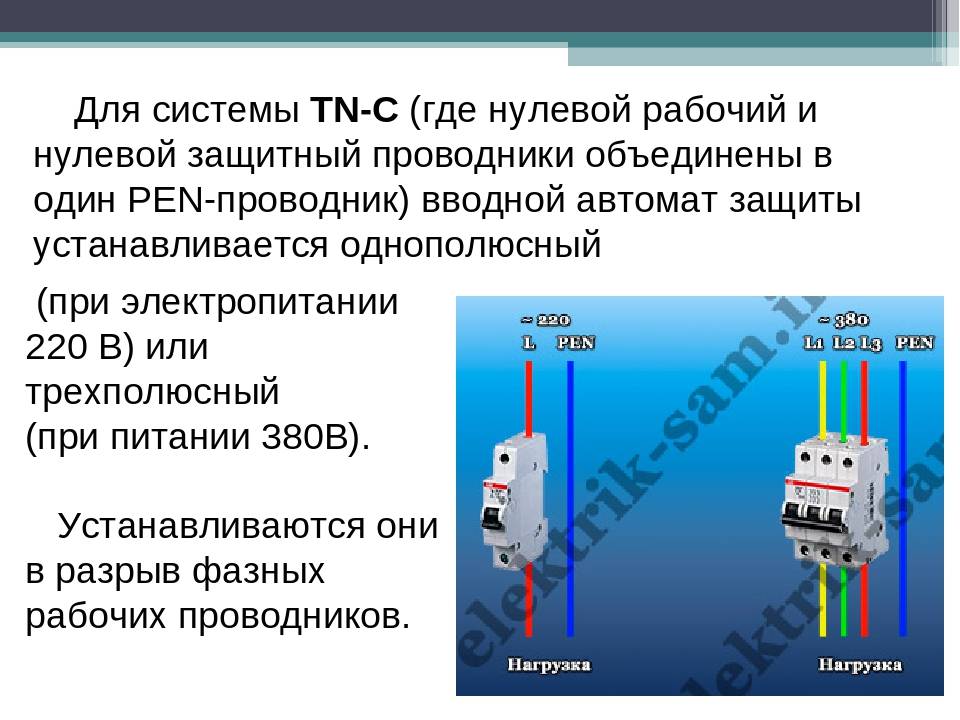

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

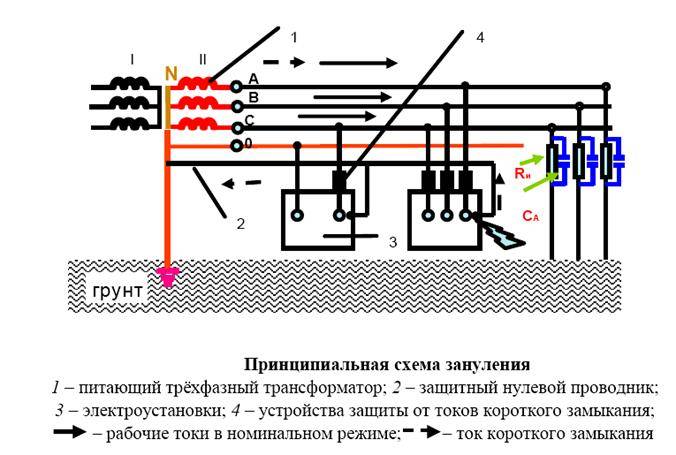

Разберем ситуацию со схемами

С точки зрения протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей.

Соответственно, при замыкании фазы на корпус, произойдет то самое короткое замыкание, и сработает отключение защитного автомата. Разумеется, (при условии правильного подключения: розетка должна иметь третий земляной контакт, как и электроприбор. По этой причине, электрики, нарушая требования Правил устройства электроустановок, часто разводят земляную шину от нулевого контакта вводного щитка.

Представим ситуацию, когда нулевой провод по какой-то причине разорван:

• потеря контакта по причине коррозии (в старых многоэтажках это рабочая ситуация);
• механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к сожалению, тоже не редкость);
• несанкционированное вмешательство доморощенного «электрика»;
• авария на подстанции (возможно отключение только нулевой шины).

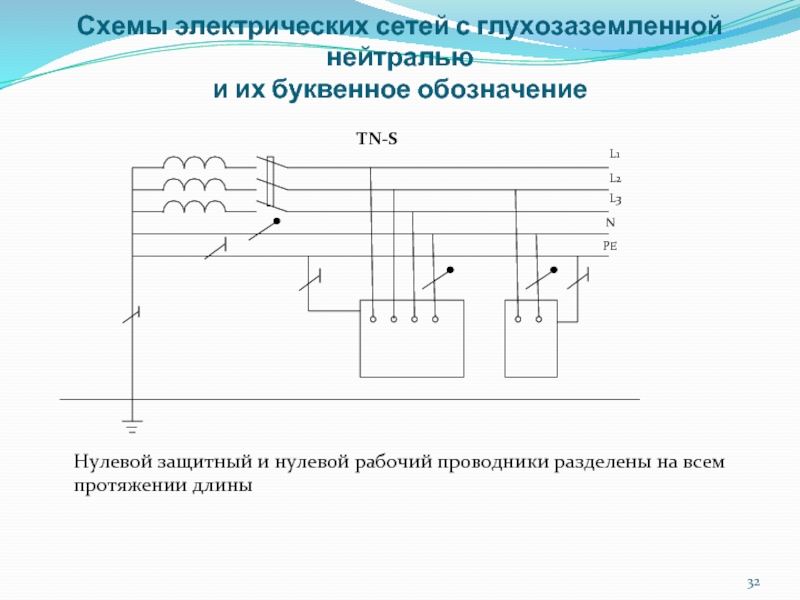

На схеме это выглядит следующим образом:

При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Как правило, это 600 вольт. Можно представить, какой ущерб будет нанесен включенному в этот момент электрооборудованию. При этом утечки тока на физическую землю нет, и защитный автомат не сработает.

Представьте, что в этот момент, вы одновременно коснетесь фазы (пробой на корпус электроустановки), и металлического предмета, имеющего физическую связь с грунтом (водопроводный кран или батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.

А теперь посмотрим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни при каких обстоятельствах: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Теперь посмотрим, что произойдет с электроустановками. Максимум ущерба — это перегоревшая лампа накаливания, ближайшая к вводному щитку. Причем неприятность произойдет лишь в случае повышения напряжения на фазном проводе. Сила тока возрастет (согласно закону Ома), сработает автомат защиты, и возможно, остальные электроприборы не пострадают.

Именно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть организовано независимо друг от друга, с помощью разных линий.

Для справки: Обычно используется цветовая маркировка проводов:

1. Фаза — коричневого или белого цвета.
2. Рабочий ноль — синего цвета.
3. Защитное заземление — желто-зеленая оболочка.

Если у вас жилье современной постройки, значит зануление и заземление выполнено согласно Правилам устройства электроустановок. Это легко проверить, взглянув на вводной кабель в щитке. Кроме того, вы сами можете проверить правильность подключения.

Способы нанесение знака на оборудование

Принято считать, что все места подключения оборудования к заземляющему контуру должны иметь оговоренное ГОСТом условное обозначение. В большинстве случаев знак наносится на оборудование на заводе-изготовителе и имеет рельефную поверхность. Знаки, нанесённые на заводе, могут иметь как выпуклую, так и вдавленную структуру. Чаще такие знаки отливаются вместе с металлическим или пластмассовым корпусом оборудования, реже выпрессовываются.

При любом из этих вариантов, знаки подлежат дополнительной окраске, дабы более наглядно выделяться на корпусе. Сейчас популярно наклеивание знака заземления с помощью специальных клейких составов, или липкой ленты, это достаточно простой способ. Применение клеящихся символов заземления не противоречит ГОСТ, и может быть выполнено уже после транспортировки, к тому же такие знаки легко обновлять и заменять.

Государственный Стандарт 21130-75 чётко оговаривает параметры наносимого обозначения заземления на металлические или пластмассовые корпуса методом литья.

Размеры знака заземления, выполняемого методом литья

Подробная расшифровка размеров приводится в таблице.

Типовые размеры для вышеприведённого знака

b	D	H	H 1	h	r
0,7	10	5	3,5	2,5	0,35
1,2	16	8	6,0	4,0	0,6
1,4	20	10	7,0	5,0	0,7
1,8	25	14	9,0	5,5	0,9
3,0	40	22	15,0	9,0	1,5
3,5	45	28	17,5	8,5	1,75
4,0	50	30	20,0	10,0	2,0
7,0	90	50	35,0	20,0	3,5

Этот способ нанесения маркировки получил широкую популярность ещё с конца XIX века и активно применяется на современном оборудовании, имеющем как большие, так и малые габариты. Аналогично должен выглядеть знак соединения с заземляющим контуром, выполненный методом штамповки цветного или чёрного металла. Данный способ удобен для производителя, значок наносится в процессе изготовления корпуса, что позволяет избежать дополнительных манипуляций.

Нанесение условного обозначения заземления ударным способом на корпус электрооборудования чаще также выполняется на заводе-изготовителе, но и не исключено его применение непосредственно по месту установки изделия.

Чаще ударным способом наносят маркировку на малогабаритном оборудовании, корпуса которого изготовлены из чёрного или цветного металла.

Требования ГОСТ 21130-75 для «ударных» символов заземления несколько иные, чем для знаков, выполненных литьём. Основные размеры таких знаков изображены на рисунке ниже.

Знак присоединения к «земле», выполняемый ударным способом

Типовые размеры для вышеприведённого знака

D	b	H	H 1	h	r
±IT1,5/2
14	1,2	8	6,0	2,5	0,6
18	1,4	10	7,0	5,0	0,7
25	1,8	14	9,0	5,5	0,9

Размеры в Таблицах указаны в миллиметрах.

В обоих случаях окружность вокруг знака заземления, имеющая диаметр D, окрашивается в цвет, отличный от основного цвета изделия, как правило, это жёлтый или чёрный цвет.

В настоящее время для обозначения мест соединения с контуром защитного заземления, соответствующий знак может наноситься методом наклеивания. Это либо отпечатывание знака на клейкой бумаге, либо нанесение символа на ламинированный картон с последующим его наклеиванием на оборудование.

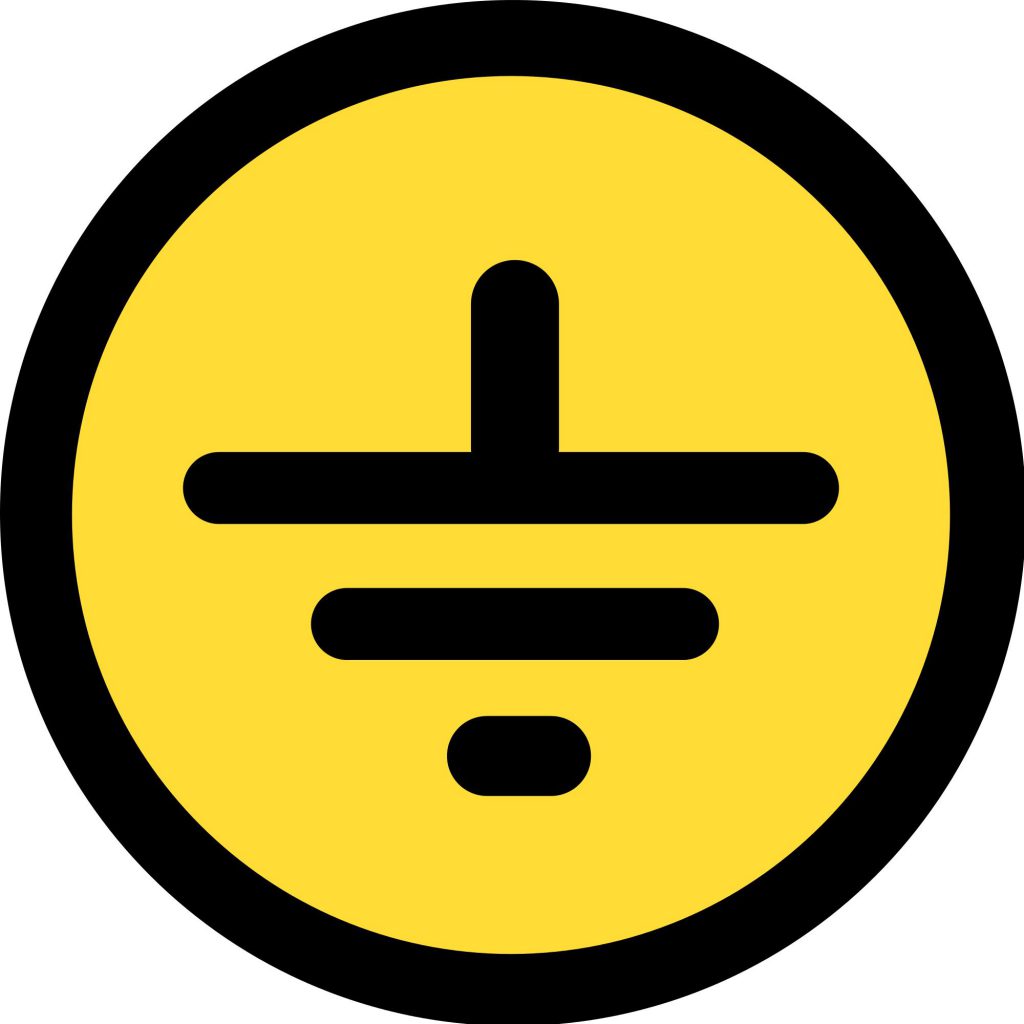

Знак, нанесённый на клейкое основание

Размеры такого значка должны также соответствовать ГОСТ и быть пропорциональны оборудованию. Применение такого вида знаков имеет ряд преимуществ, главное из которых – лёгкость нанесения и простота обновления изношенных знаков даже в труднодоступных местах и на изделиях с небольшими габаритами. Технология изготовления символов заземления на клейкой основе предусматривает применение высококачественных клеёв и ламинита, что позволяет их использовать на оборудовании, подверженном действию вибрации и влаги.
