Какой утеплитель для медных трубок кондиционера использовать

Монтаж медных труб для кондиционеров

Монтаж трубопроводов между внешним и наружным блоками кондиционера вполне выполним своими руками. Если вы приобрели отожженные трубы нужной длины, то монтаж проводится без применения сварки.

Необходимые инструменты и материалы

Для монтажа медных трубок Вам понадобятся:

труборез для медных труб или ножовка по металлу;

развальцовка;

• напильник, наждачная бумага;
• лента ФУМ;
• ключи гаечные и ключ газовый;
• ветошь.
• не лишним окажется трубогиб – он позволит аккуратно согнуть трубы без складок и деформаций.

Меры предосторожности

При работе по резке и зачистке медных изделий обязательно наденьте защитные очки.

Перед заправкой кондиционера фреоном обязательно следует проверить работу системы, заполненной воздухом. Стыки обмазывают мыльной пеной, включают кондиционер и дают поработать несколько минут – утечку будет видно.

Ход работ

Работы проводят после установки кондиционера. Сначала тщательно вымеряют расстояние от внешнего до внутреннего блока. Трубу обрезают с большим запасом по длине. Теплоизолированные изделия очищают на концах от утеплителя. На неутепленные трубы надевают изоляцию.

Затем тщательно зачищают концы труб от заусенцев. Надевают накидные гайки с резьбой так, чтобы резьба была вровень с концом заготовки. Развальцовывают с помощью специального приспособления – развальцовки. Производить эту работу необходимо аккуратно – нельзя, чтобы на трубках образовывались трещинки, волны и складочки. В результате получится надежное герметичное соединение гайки с трубкой.

Крепят трубопровод к штуцеру наружного блока с помощью гайки. Нельзя сильно зажимать соединение – можно повредить трубку.

Затем трубопроводы размещают внутри комнаты, подвешивают на кронштейнах. Трубки для кондиционеров гибкие, их можно согнуть при необходимости просто вручную. С помощью трубогиба повороты будут более аккуратные.

Затем необходимо повторить все операции (резку, зачистку от заусенцев, развальцовку) и закрепить трубопровод на внутреннем блоке.

Особенности монтажа

Трубки необходимо утеплять – для этого существуют всевозможные готовые чехлы из вспененного полиуретана или полиэтилена, иногда с покрытием слоем фольги. На неутепленной трубе будет оседать и капать на мебель конденсат. Если длина коммуникации больше полуметра, то необходимо установить специальные крепления.

Применение в водопроводных системах

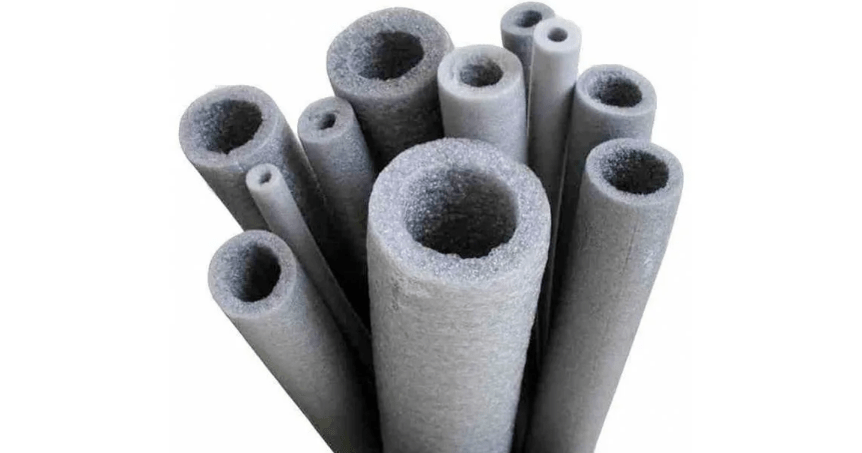

Теплоизоляция в основном изготавливается в виде гибкой трубки, имеющей сбоку разрез. Длина материала обычно составляет 2 м. Разрез служит для удобства монтажа изолятора на трубном прокате. Если длина теплоизолятора больше размера участка системы, тогда материал просто обрезается при помощи острого инструмента.

Теплоизоляция медных труб водопровода.

После монтажа изоляция заклеивается специальным клеящим составом или скотчем, усиленного армирующим слоем. Чаще всего клей или клейкая лента продается вместе с теплоизолятором. Используя эти материалы можно отлично утеплить водопроводные и другие системы. В результате удается свести к минимуму тепловые потери, образование конденсата.

Применение утеплителя в виде гибкой трубки может стать невозможным на участках системы со сложной конфигурацией. В этом случае используется термокраска. Этот материал называется жидкой изоляцией. Она позволяет утеплять трубопроводы любых габаритов и формы.

Термокраску также нужно использовать на открытых участках инженерных коммуникаций, на которые попадают солнечные лучи. Жидкий изоляционный материал устойчив к воздействию УФ-излучения. Такое свойство отсутствует у каучука и вспененного полиэтилена.

Монтаж теплоизоляции

Теперь перейдем к самому главному вопросу — как утеплить фреоновую магистраль?

Прежде всего, подобную работу (как и монтаж кондиционера) лучше доверить специалисту. В теории, подобные работы можно провести без должного опыта. Однако, профессиональный монтажник обладает не только нужным инструментом и знаниями, но бесценным опытом, которого нет у домашнего мастера.

Если вы все же уверены в своих силах и хотите установить утеплитель самостоятельно, либо планируете контролировать работу монтажника, изучите информацию ниже.

На первый взгляд, процесс теплоизоляции медных труб кондиционера выглядит довольно просто. Но не стоит забывать, что ему предшествует трудоемкая и сложная работа: разметка, штробление стен и укладка трассы. Недостаточно просто надеть изоляцию на трубку. Впоследствии ее нужно уложить в штробу. А на подготовку этой самой штробы уходит масса сил и времени.

Чтобы произвести подготовку перед укладкой теплоизоляции, следуйте инструкции:

1. Сделайте разметку на стене. Определите, где будет находиться внутренний блок, на каком расстоянии от потолка и окна. Учтите возможное наличие штор, багета и потолочного плинтуса. Не забудьте начертить место будущей штробы;

2. Произведите штробление, предварительно изучив нашу инструкцию;

3. Наденьте утеплитель на трубки, заклейте стыки с помощью изоляционной ленты;

4. Уложите трассу в штробу, тщательно зафиксируйте.

Конечно, мы кратко описали весь процесс. На практике вы увидите, что каждый этап состоит из множества подэтапов. Именно по этой причине на теплоизоляцию медных труб кондиционеров уходит так много времени и сил.

Мы все же рекомендуем обратиться к профессиональному монтажнику, который сделает всю черновую работу за вас. Да, укладка и утепление трассы стоит недешево. Но вы сбережете свои ресурсы и здоровье. Поверьте, прокладка трассы — физически сложная задача. И если многие способны справиться с теплоизоляцией, то штробление под силу только выносливому человеку.

Если после прочтения вы задумались о том, чтобы вовсе отказаться от утепления ради удешевления работ или просто из-за нежелания возиться с этим, не спешите принимать решение. Качественная теплоизоляция трассы снизит будущие энергозатраты, а значит сэкономит ваши деньги.

Неутепленная магистраль заставляет кондиционер работать менее эффективно, тратя при этом лишнее электричество. Лучше заранее позаботиться о правильной теплоизоляции фреоновых трубок, чем потом беспокоиться о счетах.

Развальцовка концов труб

При установке кондиционера и прокладке магистрали, для стыковки медных трубок используют обратные гайки и штуцеры. Как правило, каждая сплит система оснащена шутцерами. Они находятся в местах подключения трубок.

Для вкручивания гайки на трубу, выполненную из меди, окончания труб необходимо развальцевать. Для этого понадобится инструмент – вальцовка и тиски маленького размера, которые должны быть в комплекте с вальцовкой. Принцип работы:

1. Обратная гайка надевается на кончик трубы;
2. Оставляем небольшой отступ от края и трубы и зажимаем ее тисками;
3. Затем разбортовываем трубу;
4. После этого нужно сравнить полученные данные с показателями таблицы, где указаны, необходимые параметры трубки, подлежащей разбортовке.

Осуществлять процесс разбортовки нужно очень аккуратно, чтобы не было повреждений на трубе. Но, если без повреждений обойтись не удалось, нужно обрезать испорченный конец трубы и повторить всю работу.

Причины, почему обмерзает тонкая трубка кондиционера

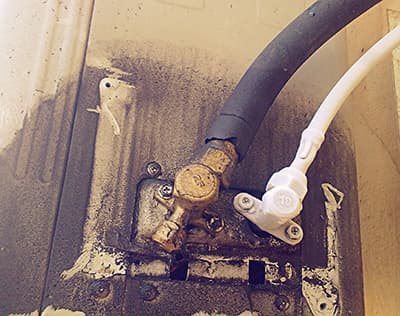

Наледь или «шуба» на тонкой трубке (и её гайке) внешнего блока сплит-системы говорит о том, что процесс охлаждения начинает ещё до внутреннего блока. Это связано с тем, что фреон начинает кипеть до попадания в испаритель.

Обмерзание может возникать, если установку, обслуживание или ремонт вашего кондиционера проводили неквалифицированные специалисты. Вот с какими ошибками «кустарной» работы чаще всего сталкиваются мастера «РемБытТех»:

• Влага в охлаждающем контуре. Такое могло произойти, если проводился непрофессиональный ремонт по устранению утечки или дозаправка кондиционера хладагентом.
• Слишком длинная трасса. Длиннее, чем предусмотрено производителем сплит-системы.
• Частичное перекрытие крана-вентиль на тонкой трубке. Это приводит к его закипанию раньше испарителя и обмерзанию жидкостной трубки.

Если же кондиционер не трогали, прежде он работал исправно, а трубка высокого давления обмерзает – вероятнее всего произошла какая-то поломка. Наиболее часто встречающимися являются следующие.

Признаки	Возможные поломки	Ремонт или замена	Стоимость* (только работа)
Тонкая трубка в наледи. Компрессор почти не отключается, при этом кондиционер плохо охлаждает.

Необходима настройка вентиля или его замена.

Настройка — от 1900 руб. *В таблице указаны минимальные цены на ремонт, стоимость запчастей для кондиционеров не учитывается. Точную цену ремонта уточняйте у мастера при обращении.

Изоляция для медных труб кондиционирования — Трубы и сантехника

Медная труба для кондиционеров самый лучший вариант, поскольку отличается долговечностью и стойкостью к агрессивному воздействию внешних факторов. Кроме этого, к преимуществам таких изделий относится высокая прочность, а также устойчивость к коррозии.

Небольшой вес, способность выдержать различную температурную нагрузку и высокое давление – еще несколько плюсов данного элемента. Немаловажен и ассортимент таких труб, разнообразие которого позволяет подобрать оптимальный диаметр в каждом конкретном случае.

Изоляция медных трубок

Иногда требуется исключение риска замерзания/перегрева газа или жидкости, транспортируемой по медным трубкам. Тогда обеспечивается их дополнительная защита посредством изолирующего материала, в который и помещается изделие. Таким образом, предотвращается образование конденсата в критических объемах.

Изоляция – защитный канал в виде черного трубчатого элемента, размер которого в длину составляет порядка двух метров. Изготавливается он из специального полиэтилена или вспененного непористого каучука.

Особенно это впечатляет, если сравнить теплопроводность этого металла и изоляции, которая равняется 0,394 кВт/(м*К) и 36 мВт/(м*К) соответственно.

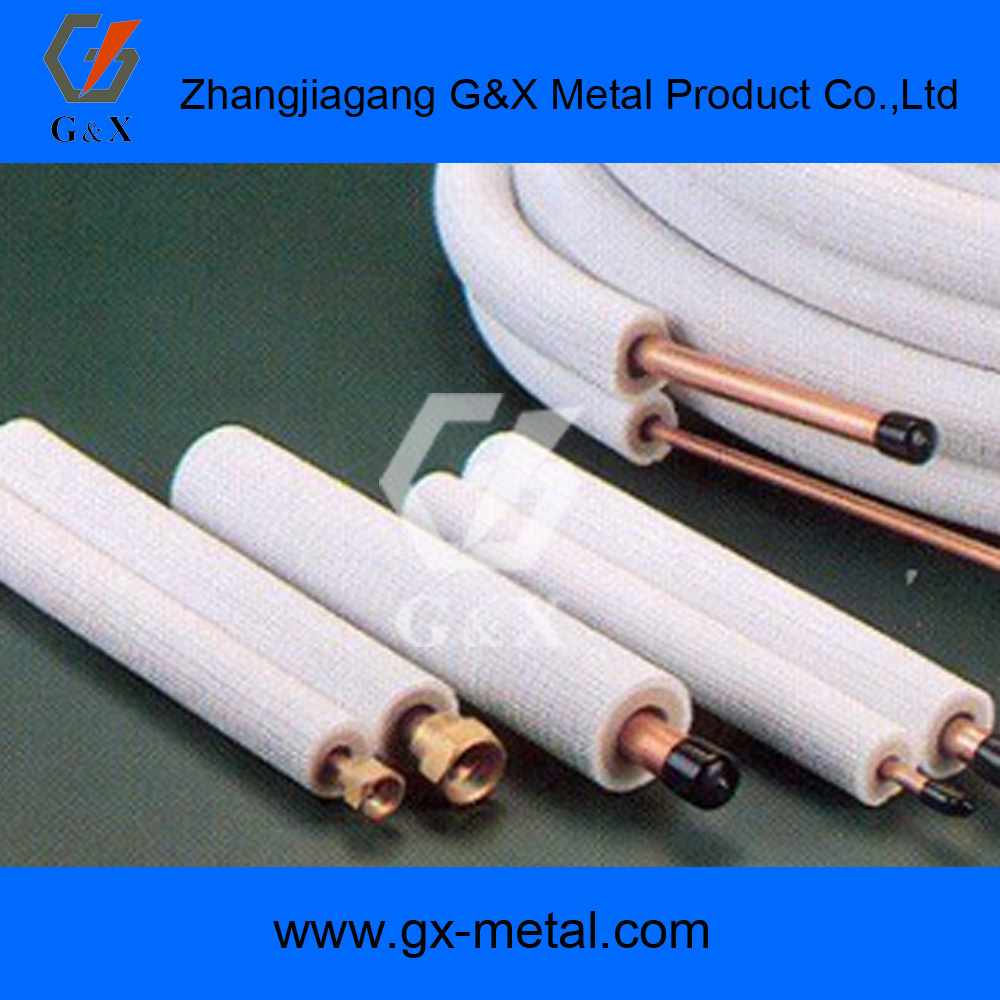

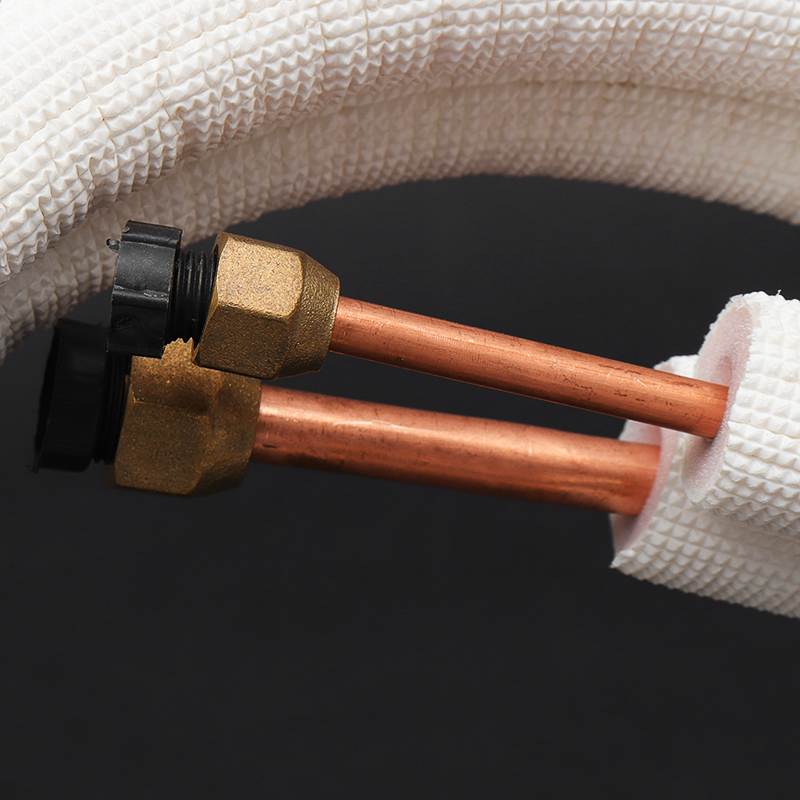

Труба медная в изоляции для кондиционеров позволяет снизить расход рабочего вещества, а значит, и электроэнергии. В то же время медь с тонкими стенами, незащищенная таким каналом существенно теряет температуру.

Трубки из меди: преимущества, установка

Широкое применение таких элементов оправдано рядом преимуществ, в числе которых:

• повышенная прочность;
• маленький вес (благодаря этому упрощается процесс прокладки, перемещения и установки труб);
• устойчивость к ржавлению;
• гибкость и пластичность (характерны для отожженных изделий);
• антибактериальные свойства;
• гладкость внутренней поверхности;
• устойчивость к воздействию УФ лучей;
• большой эксплуатационный срок, измеряемый десятилетиями;
• способность выдержать значительные температурные нагрузки, внутреннее давление и вибрацию;
• простой монтаж;
• легкая обработка без деформации с сохранением первичных сечений.

Процесс монтажа осуществляется без применения устройств резки металла, так как попавшая в охладительную систему стружка может стать причиной выхода оборудования из строя. В связи с этим основными способами монтажа таких труб для кондиционеров является пайка и использование фитингов.

Учитывая низкую температуру плавления припоя, соединение элементов можно проводить с помощью простой газовой горелки. Но капиллярный высокотемпературный метод позволяет исключить вероятность утечки рабочего вещества, поэтому эта пайка является более надежной.

Известные производители кондиционерных трубок

Ведущие производители компонентов из меди для кондиционерных систем гарантируют качество и характеристики продукции в соответствии с действующими стандартами. В их числе следующие компании-изготовители:

• Majdanpek. Специализация производителя включает выпуск инсталляционных и промышленных изделий. Продукция изготавливается из дезоксидированной высокофосфористой меди С12200 или Cu-DHP. На долю металла в элементах приходится – 99,9% – гарантируется; а на долю фосфора – в пределах 0,015-0,04%. Диаметр (внешний) варьируется в пределах 5-75 мм, толщина стенок – 0,35-2,5 мм.
• Wieland. Входит в список ведущих производителей спецэлементов. Cuprofrio – серия кондиционерных труб. Изготавливается продукция в соответствии со стандартом EN 12735. Диаметр изделий ограничен пределами 6-104 мм. На концах труб есть заглушки, внутренняя поверхность которых абсолютно сухая и чистая. Такие изделия легко подготавливаются к установке.
• Halcor. Тоже в числе крупнейших изготовителей данной продукции, насчитывающий 18 компаний и 8 заводов-изготовителей. Качество элементов подтверждено сертификатами таких организаций, как NSF и ZIK, а также AENOR, ГОСТ, NSAI и BSI. Изделия отличаются улучшенной стабильностью формы, низким тепловым расширением и химической инертностью в отношении рабочих веществ R134A, R404A, R407C, R410A.
• Sevojno. Производитель специализируется на выпуске медных изделий для воды и газа в соответствии с нормами, предусмотренными стандартом EN 1057. Трубы медные для систем кондиционирования и охлаждения изготавливаются по нормам стандарта EN 12735. На долю меди и фосфора в содержании продукции приходится такой же процент, как у продукции Majdanpek.

Производство

Медь – очень пластичный материал, и трубы из меди изготавливают без применения сварки.

Промышленные способы производства бесшовных труб: волочение, прокатка, прессование, комбинированные методы. Очень редко толстостенные изделия производятся сварным методом. Практически чаще всего применяются прокатка и волочение.

Изделия больших размеров производятся в несколько этапов с промежуточной термической обработкой. После изготовления трубы обязательно отжигаются (нагреваются, выдерживаются определенное время и охлаждаются вместе с печью). После отжига в металле исчезают структурные напряжения, появившиеся в результате изготовления.

Изолирующие материалы и изоляция для кондиционеров

Вне зависимости от модели кондиционера, узкие и широкие трубопроводы в обязательном порядке должны быть изолированы, причем раздельно друг от друга. Если трубная изоляция для кондиционеров отсутствует, то это может стать причиной потери теплоты

Поэтому важно не только провести изолирование, но и понять, какие материалы будут более эффективными для этого

Зачем изолировать кондиционерные трубы

Трубопроводы в кондиционерах, нацеленных только на охлаждение, в процессе работы сами же и охлаждаются. Но если не будет проведена изоляция труб от Стройдар, то в результате на них образуется конденсат, что в конечном итоге приводит к потере тепла. А кондиционеры, которые работают и на охлаждение и на обогрев, обладают трубами, которые при работе нагреваются, а при отсутствии изолирования, они начинают отдавать тепло окружающему воздуху.

Однако важно также определить, какой именно вид трубной изоляции для кондиционеров необходим, ведь они бывают:

• теплоизоляционными;
• влагозащитными;
• звукоизоляционными.

Разумеется, все они обладают своими преимуществами, но для кондиционеров подойдет лишь влагозащитная изоляция, так как именно она предотвращает попадание водяного пара в низкотемпературную зону, где он, собственно, и конденсируется.

Помимо всего этого, трубная изоляция для кондиционеров значительно сокращает расходы на электроэнергию ввиду того, что потеря тепла сводится к минимуму.

«Стройдар» выполняет свои гарантии, предоставляя качественные материалы

Обратившись в компанию «Стройдар», Вы сможете стать обладателем качественных или даже можно сказать самых лучших материалов, ведь мы:

• всегда проверяем материал на прочность, качество и соответствие своим характеристикам.
• устанавливаем низкие цены на нашу изоляцию, чтобы стройматериалы были доступны для всех;
• создаем удобные условия сотрудничества для всех клиентов.

Кондиционерные трубы нуждаются в изоляции? В таком случае позвоните по телефону: (495)988-5078, и поставленная задача будет выполнена.

медная труба и теплоизоляция

Медные трубы в кондиционировании — один из наиболее важных материалов. Они нужны для транспортировки хладагента от внешнего блока к внутреннему под давлением, поэтому должны отвечать необходимым требованиям.

Изготовляются такие трубы из мягкой отожженной меди и реализуются в кольцевых бухтах или короткими прямыми прутками. Во избежание попадания в трубы мусора и грязи во время их хранения, транспортировки и монтажа, их концы герметично закрыты заглушками из пластика. В России отсутствует стандарт на медные трубы для холодильной промышленности. Компании, поставляющие их в Россию, ссылаются на международные стандарты: американский ASTM B280 и европейские EN 12735-1 и EN 12735-2.

Основные их положения:

• Химический состав сырья должен соответствовать марке меди М1: медь (включая серебро) мин — 99,9%; фосфор в пределах 0,015-0,040%.
• Внутренняя поверхность трубы должна промываться растворителем (очистка от масла и сажи). После промывки вес остатка растворителя не должен превышать 0,038 г/м2 внутренней поверхности трубы.
• геометрически параметры трубы с допусками, весовые характеристики и др.

Так же эти стандарты описывают частоту и способы проверки заявленных параметров партий медной трубы.

Медные трубы, реализуемые нашей компанией, всегда соответствуют данным стандартам!

Медь обладает целым рядом преимуществ, именно поэтому ее используют для производства труб для кондиционирования. Во-первых, медь проявляет повышенную устойчивость к коррозии и воздействию хладагента и других химических составов. При этом все медные трубы отличаются пластичностью, могут легко принимать нужную форму, не в убыток своим основным качествам. Во-вторых, медные трубы очень долговечны, при правильной эксплуатации могут служить верой и правдой более чем полвека.

Необходимое условие для эксплуатации труб в системах кондиционирования — это их теплоизоляция. В противном случае не избежать проблем с повышенной конденсацией влаги на участках трубопровода, незащищенных материалами теплоизоляции. Кроме того, пренебрежение теплоизоляцией труб кондиционирования становится причиной потери эффективности работы системы в целом.

Сегодня для изоляции труб кондиционирования, в том числе и медных, а также воздуховодов в вентиляции, как правило, используются теплоизоляторы в виде вспененного полиэтилена или искусственного каучука.

Теплоизоляция воздуховодов и трубопроводов выполняет следующие основные функции:

• Предупреждение образования конденсата как на внутренней, так и на наружной поверхностях воздуховода.
• Обеспечение огнестойкости во избежание распространения огня в случае возгорания.
• Ослабление шума и вибраций, возникающих в процессе движения воздуха по воздуховоду.
• Уменьшение теплопередачи между потоком воздуха в воздуховоде и внешней средой.

Для предотвращения образования конденсата необходимо использовать нужную толщину теплоизоляционного слоя: температура наружной поверхности воздуховода была не ниже температуры точки росы воздуха помещения. Она в свою очередь, зависит от температуры и влажности воздуха в помещении, в котором проложен воздуховод, разности температур воздуха в воздуховоде и в помещении, теплопроводности изоляции и параметров воздуховода (формы, размера). Все это относится и к кондиционерным трубам в изоляции.

Проблему можно решить, если оборудовать воздуховод теплоизоляцией нужной толщины, которая, наряду с низкой теплопроводностью, обладала бы высоким сопротивлением паропроницанию.

Для правильного подбора толщины теплоизоляции необходимо основываться на требованиях, содержащихся нормах технологического проектирования и других нормативных документах:

СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»; ГЭСН-2001 Сборник №26 «Теплоизоляционные работы»; СНиП 23-01-99 «Строительная климатология»; СНиП 41-01-2003 «Тепловая изоляция оборудования и трубопроводов».

С программами расчетов и подбора различных теплоизоляций Вы можете ознакомиться здесь.

Новый розничный прайс-лист на изоляцию K-FLEX, действующий с 08.02.2016г. можно скачать здесь!

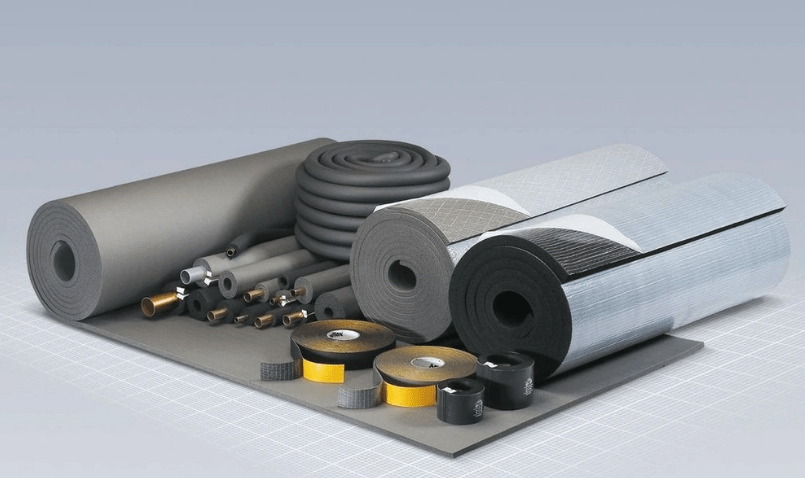

Виды материалов

Купить кондиционер — это ещё не всё, т.к. его нужно защитить от будущих морозов! Для этого необходимо понять, как выбрать материал для качественного утепления, на что посмотреть в первую очередь.

При выборе обращайте особое внимание на коэффициент теплопроводности. Чем он меньше — тем лучше трубы сохранят тепло зимой

В квартире будет стоять комфортный микроклимат.
Гигроскопичность материи (подверженность накопления влаги) также важна. При протечках в доме будет сырость, повышенная влажность, появится неприятный запах плесени.
Старайтесь подбирать не слишком тяжелый материал. В будущем он будет оказывать серьезную нагрузку на трубки.

Теперь о самих материалах для теплоизоляции трубок кондиционера!

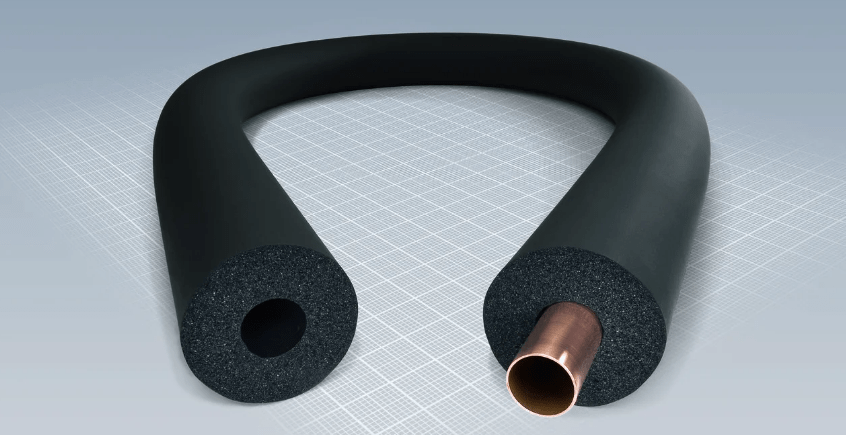

Вспененный каучук

Данное сырье  — более современное: оно мягкое, предназначено для большего диапазона температур, в отличие от полиэтилена. Каучуковая изоляция выдерживает +105 градусов и имеет хорошую адгезию.

Этот утеплитель был создан на основе вспененного эластомера, покрыт небольшими ячейками.

Материал характеризуется пониженной теплопроводимостью и отменной проницаемостью пара. Это позволяет предотвратить конденсацию, сократить расход энергии.

К основным преимуществам материала, как утеплителя для труб кондиционера относят:

• показатель теплопроводимости – 0,036 Вт/м*К;
• выдерживает разные нагрузки, перепады температур;
• легкость монтажа, дренажа;
• отменная эластичность;
• срок службы значительно дольше, чем у полиэтилена.

К основным характеристикам относят:

• невысокие показатели теплопроводности;
• материал жесткий (усложняет, затягивает процесс монтажа);
• адгезия ниже, чем у каучука;
• сопротивляется диффузии паров воды — это предотвращает выпадение конденсата;
• применяется в диапазонах до +85 градусах;
• выдерживает нагрузки;
• предназначен для сложных трасс;
• отменная гибкость;
• низкая цена.

Пенобетон

Он обладает:

очень хорошей теплопроводностью;
экологичный;
пожаробезопасен, что очень важно. Даже если к нему поднести огонь — он не воспламенится;
при длительном нагреве не выделяет токсинов;
с жидкостями вообще не контактирует: положив его на воду — не утонет — значит не появится коррозия и плесень в будущем.

Таблица размеров медных труб для кондиционеров

Размер в дюймах	Размер в мм	Производитель	Наличие	Подбор изоляции
Труба медная для кондиционеров 1/4 дюйма	6,35	Сербия, Германия, Россия	на складе	Энергофлекс 6х6K-Flex 6х6
Труба медная для кондиционеров 3/8 дюйма	9.52	Сербия, Германия, Россия	на складе	Энергофлекс 6х10K-Flex 6х10
Труба медная для кондиционеров 1/2 дюйма	12.7	Сербия, Германия, Россия	на складе	Энергофлекс 6х12K-Flex 6х12
Труба медная для кондиционеров 5/8 дюйма	15.88	Сербия, Германия, Россия	на складе	Энергофлекс 6х15K-Flex 6х15
Труба медная для кондиционеров 3/4 дюйма	19.05	Сербия, Германия, Россия	на складе	Энергофлекс 6х20K-Flex 6х20
Труба медная для кондиционеров 7/8 дюйма	22.22	Сербия, Германия, Россия	на складе	Энергофлекс 6х22K-Flex 6х22

Как утеплить трассу кондиционера?

Теплоизоляция позволяет снизить потери мощности оборудования. Некоторая его часть может уходить через теплоотдачу трубопровода. Теплоизоляция позволяет предотвратить возникновение конденсата. Показатель толщины утеплителя зависит от диаметра труб кондиционирования.

Процедура изолирования занимает достаточно много времени. Поскольку нужно не только обмотать трубопровод утепляющим материалом, но и разместить его в проделанном в стене отверстии.

Выполнение работы включает в себе такие этапы:

1. Расчет места размещения системы. Нужно корректно расположить медные трубки и блоки кондиционера. Далее проводится разметка на стене, облегчающая выполнение задачи. Затем выполняют штробление стен.
2. После создания штроб переходят к подготовке трассы. Трубная бухта разматывается до определенной длины. На трубки надевается утеплитель. Его нужно заранее приобрести в необходимом объеме. Для более эффективного решения задачи нужно обмотать трассу кондиционера специальной обмоточной лентой из тефлона.
3. Чтобы обустроить трубопровод большой длины применяют пайку медной конструкции. Рекомендовано не допускать надломов трубопровода. Это может привести к его повреждению. В результате из системы произойдет утечка хладоносителя. Нужно предельно внимательно устанавливать систему.
4. Готовую трассу укладывают в подготовленные для нее каналы. Крепят трубы посредством дюбельных гвоздей и применения монтажной ленты. Монтаж системы нужно делать заподлицо.
5. После укладки трубопровода штробы замазывают, придавая стенам красивый внешний вид. После завершения этого этапа выполняют монтаж блоков кондиционера, осуществляют его наладку и проводят тестовый запуск оборудования.

После окончания работ нужно выполнить опрессовку трубопровода. Для этого используют азот, который готовят заблаговременно. Этот этап позволяет избежать случайного пробоя конструкции в стенке. Его реализация дает возможность избежать возможных демонтажных работ для устранения неполадок. Рекомендуется оборудовать систему манометром. По его показателям есть возможность определять наличие и число существующих утечек или их отсутствие.

В качестве альтернативы обмоточной ленте можно использовать гофро-трубу подходящего диаметра. Она прекрасно подходит при укладке трубок в штробах. Если речь идет о монтаже трубопровода в декоративном коробе, использовать гофро-трубу нет смысла. Будет удобнее использовать обмоточную ленту.
