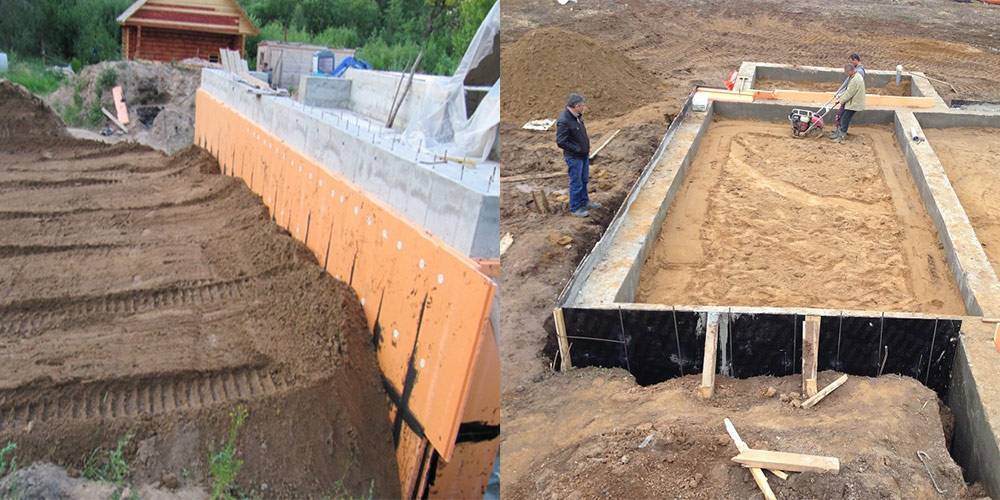

Как сделать обратную засыпку фундамента — правила и инструкция

Какие материалы лучше использовать для обратной засыпки фундамента

1. Чаще всего возвратное заполнение пазух проводится с помощью грунта, который вынимали для формирования котлована. Однако практичнее будет использовать материалы лучше и плотнее, чем извлеченный грунт.
2. При обратной засыпке глиной создается своеобразный глиняный замок, который преграждает путь сточным и талым водам, препятствуя их попаданию в зону фундамента. Рекомендуется использовать глину не в чистом виде, а в комбинации с каким-либо грунтом.
3. На грунтах, подверженных сильному пучению, для обратной засыпки лучше всего использовать смесь щебня и песка, сквозь которую вода проходит без задержек. Это предотвращает ее замерзание в грунте, исключая его пучения. Но есть и минус такой смеси. Проходя сквозь засыпку, вода может скапливаться у подошвы фундамента, создавая угрозу для основания дома. Решить проблему в этом случае помогает обустройство дренажной системы.
4. Реже всего для обратной засыпки фундамента используют чистый песок. Сложность применения этого материала заключается в том, что он должен иметь определенную влажность. Только в этом случае можно выполнить качественную засыпку.

Обратная засыпка песком

Использование песка для выполнения работ по обратной засыпке пазух фундамента требует соблюдения определенной технологии:

Обратная засыпка песком

• Перед проведением работ необходимо провести подготовку материала. Для этого песок просеивают, удаляя мусор и крупные частицы.
• Далее начинают непосредственную засыпку. В пазухи засыпают песок слоем не более 30 см и тщательно утрамбовывают. Не стоит сыпать большое количество песка, так как можно не добиться качественного уплотнения.
• Аналогичным образом засыпают второй и последующий слои, тщательно проводя их уплотнение.
• Работу продолжают до достижения необходимого уровня.

Сам процесс не представляет никакой сложности, поэтому вполне может выполняться своими руками.

Выполнение обратной засыпки с помощью глины

Самым дешевым и доступным материалом, используемым для обратной засыпки фундамента, является глина. Чтобы избежать неприятных последствий, обратную засыпку глины необходимо проводить по определенным правилам:

Обратная засыпка глиной

• Вначале готовят материал к работе. Глину очищают от строительного мусора и крупных элементов.
• Засыпку фундамента глиной рекомендуется проводить небольшими порциями, чтобы качественно уплотнить грунт. При ручном уплотнении слой глины должен быть не больше 30 см. При использовании специальной техники слой глины можно увеличить до 50 см.
• Начинать уплотнение глиняного слоя нужно от стен фундамента, постепенно двигаясь в сторону краев котлована или траншеи.
• Закончив уплотнение первого слоя, переходят к следующему. При этом выполняются аналогичные действия.

Соблюдение правил обратной засыпки фундамента глиной позволить надежно защитить основание.

Уплотнение при засыпке

Устройство отмостки из бетона.

После того как выполнена работа по засыпке пазух фундамента, необходимо приступить к утрамбовке. Но перед этим стоит устроить дренаж, гидроизоляционный слой. Требуется полностью убрать весь мусор, остатки строительных материалов, закончить работу по благоустройству всей подземной части фундамента, если есть такая необходимость.

Утрамбовку ручным инструментом делать не рекомендуется, так как достигнуть нужного качества не получится, а сам процесс будет трудоемким и длительным. Для уплотнения пазух фундамента используются специальные машины:

• при засыпке песком делается слой до 70 см;
• супеси и суглинки (если тип грунта по большей части состоит именно из них) засыпаются слоем в 60 см;
• глинистые грунты засыпаются слоем до 50 см.

Если обратная засыпка будет проводиться без использования техники, то надо выполнять работы постепенно, слои лучше всего делать не больше чем по 30 см за 1 раз. Начинать трамбовку рекомендуется от стен дома или фундамента

Особое внимание требуется уделить тем участкам, которые проходят около труб. Слой грунта или другого насыпного материала для пазух фундамента не должен быть больше 20 см

При выполнении работ нельзя пренебрегать требованиями и правилами, так как процесс этот сложный, но очень важный, тут не допускаются никакие ошибки.

На что влияет глубина грунтовых вод

Делать самостоятельно засыпку фундамента внутри строения следует после полного затвердевания цемента. Большую опасность представляет для строений весеннее половодье, которое значительно поднимает грунтовые воды на поверхность. В результате этого происходит вспучивание грунта, создавая давление в грунте, которое буквально выдавливает фундамент наверх при оттаивании верхних слоев почвы.

Выпучивание наблюдается в глинистых, торфяных и болотистых грунтах. Котлованы и траншеи для ленточных фундаментов следует копать ниже глубины промерзания в вашем регионе. Внутреннее пространство траншей следует засыпать песком на треть – пески и суглинки выпучиваются меньше. Если грунтовые воды на вашем участке находятся на глубине менее 2 метров, то котлованы делаются до 80 см глубиной.

Для уплотнения грунта его утрамбовывают и проливают водой. При этом грунт значительно уплотняется, убираются все пустоты, и почва становится менее влагоемкой. Если грунтовые воды на участке находятся выше 0,5 метра, внутреннее пространство траншей должно быть вырыто ниже глубины промерзания почвы. Далее поговорим о том, как определить просадочность грунта при устройстве фундамента.

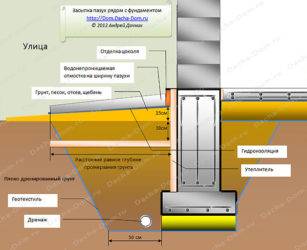

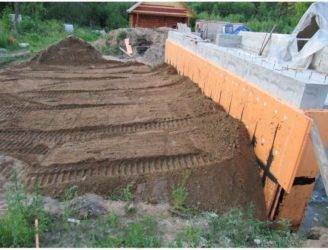

Засыпка снаружи

В отличие от внутреннего периметра, который замерзнуть не может (при отапливаемом здании), прилегающий к наружным граням фундамента грунт от холода не защищен. Неравномерно вспучивается и стремится выдернуть бетонную конструкцию касательными силами. Проблема решается следующими методами:

• обратная засыпка пазух фундамента нерудным материалом (минимально 20 см песчаная, щебенчатая оболочка);
• утепление отмостки – 60 – 1,2 м лента вокруг здания отодвигает зону промерзания;
• скользяще-сминаемая теплоизоляция – жесткая фиксация экструдированного пенополистирола высокой плотности ЭППС к наружным стенкам фундамента, укрывание двумя слоями закрепленного в уровне цоколя полиэтиленовой пленки, установка листов ПСБ 25 (минимальная плотность полистирола) вертикально вплотную к пленке без крепления (держатся за счет песчаной присыпки).

При возникновении сил пучения мягкий полистирол сминается, поднимается вверх по идеально гладкой пленке, не причиняя вреда основанному слою теплоизоляции. Весной элементы конструкции приходят в первоначальный вид после уменьшения почвы в объемах.

Материалы

Возможность промерзания прилежащего к фундаменту грунта снаружи присутствует всегда. Поэтому, несмотря на утепление отмостки, пазухи траншей  заполняются снаружи песком, ПГС или щебнем в зависимости от УГВ. Для нормальной эксплуатации бетонных конструкций необходима плотность оболочки 0,95 единиц, поэтому нерудные материалы насыпают слоями 10 – 20 см, уплотняют виброплитой, ручным инструментом. Проливка песка не рекомендуется ,т.к. существует опасность размытия нижних слоев (актуально для пылеватых почв).

Поэтому при обратных засыпках песком нужно обильно увлажнить материал перед его укладкой в пазухи. Естественная усадка занимает время, поэтому лучше арендовать либо изготовить самостоятельно виброплиту, сократив время трамбовки до минимума.

При высоком УГВ или возможности его сезонного подъема нужно  использовать щебень. Гравийный материал уступает этому нерудному продукту по основной характеристике – лещадности. Поэтому возможна усадка в процессе эксплуатации, приводящая к деформации отмостки.

Технологии

Засыпка пазух снаружи песком или щебнем позволяет полностью исключить вспучивание прилежащего к фундаменту слоя. Однако все нерудные материалы обладают отличными дренажными свойствами. Поэтому кольцевые дрены на уровне подошвы фундамента являются обязательным условием нормальной эксплуатации.

Схема кольцевого дренажа вокруг подошвы фундамента.

При заполнении пазух нужно обеспечить отсутствие усадки в момент эксплуатации. Это возможно только уплотнением материалов виброплитами, ручными трамбовками. Максимальный эффект наблюдается при предупреждении взаимного проникновения инертных материалов и соседних почв. Технология имеет вид:

• укладка геотекстиля или дорнита на стенки пазухи;
• засыпка снаружи песком или щебнем 10 – 20 см слоя;
• уплотнение трамбовкой или виброплитой.

Если засыпается фундаментная лента глубокого заложения, на отместке 30 – 40 см от поверхности нужно уложить горизонтальную теплоизоляцию (5 см листы экструдированного пенополистирола высокой плотности), после чего, продолжить работы.

Рекомендуем прочитать: Утепление фундамента и отмостки своими руками.

В лентах МЗЛФ глубина залегания обычно не превышает указанного уровня, поэтому теплоизоляция укладывается снаружи по дну траншеи по умолчанию. Обратную засыпку производят поверх нее.

Рекомендуем прочитать: Утепление мелкозаглубленного ленточного фундамента.

Хорошая реклама

Последствия неверных технологий и меры предосторожности

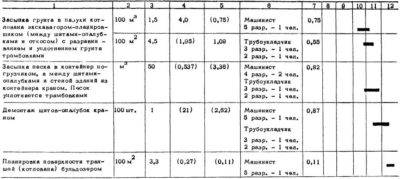

Технологическая схема разработки грунта при отрывке котлована и устройстве обратной засыпки.

Обратная засыпка, правила в которой не соблюдены или соблюдены не все, заставит отмостку, которая создана для отведения от цоколя природных осадков и грунтовых вод, в самом ближайшем времени оседать. Для того чтобы подстраховаться и обезопасить себя, опытными строителями рекомендуется изначально закладывать отмостку под небольшим уклоном, величина которого должна составлять 3-4%.

Этот процесс производится таким образом: засыпка недостаточной плотности или некачественный грунт проседает, увлекая за собой отмостку. Наибольший уровень проседания обычно заметен возле самой стены, и начальный уровень уклона изменяется, а вода стекает прямо по стенам. В сезон дождей и таяния снегов такое повторяется не раз и не два, и обратная засыпка всякий раз будет уплотнятся до нужного уровня и вместе с тем проседать. Отмостка, постоянно изменяя угол наклона от этого проседания, перестанет защищать стены и цоколь совершенно. При наступлении мороза фундамент, впитавший много влаги, промерзнет и может потрескаться, что может повлечь за собой полное разрушение здания.

Разрушение и дробление фундамента происходит, как правило, по двум причинам:

1. Если использовался железобетонный вариант фундамента, то арматура в нем от влаги проржавеет, металлическая конструкция внутри бетона таким образом расширится. Это повлечет за собой крошение бетона и разрушение его структуры.
2. При использовании кирпича попавшая внутрь пазух вода с приходом морозов замерзает и разрушает кладку вместе с бетонным составом между кирпичами.

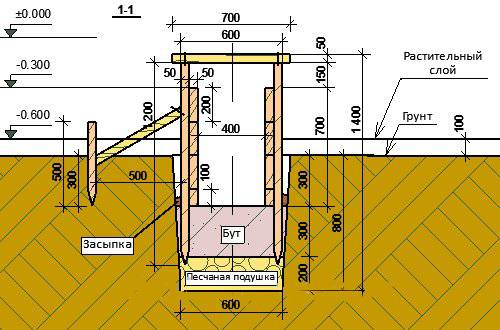

Схема обратной засыпки несвязным грунтом котлована с установленными колонами.

Неправильная технология разрушает и гидроизоляцию, которая является необходимым составляющим хорошего фундамента.

Для того чтобы с как можно большей вероятностью избежать всех этих проблем, засыпанный грунт нужно стараться не перегружать. Для этого под перегородками, идущими от первого этажа, располагают специальные принимающие на себя вес конструкции, которые в результате не передают ее на засыпку.

Водоотводы тоже должны быть сконструированы и расположены верно. Засыпку, которая еще не набрала необходимую плотность, могут подмыть и грунтовые воды. Они вымывают из грунта множество мелких частиц, а это снижает несущую способность. Чтобы предотвратить саму возможность такой неприятности, устраивают буферный слой.

Буферный слой: устройство

Его устраивают между фундаментом и основанием строения из качественного гравия или щебня. Толщина должна составлять не менее 10-20 см. Роль буферного слоя заключается в отведении от здания грунтовых вод.

Хотя гравий не является неподходящим материалом для того, чтобы устроить буферный слой, предпочтительнее все же использование щебня. Дело во множестве пазух, которыми обладает даже самый высококачественный гравий – по ним влага капиллярным путем поднимается вверх и, хоть и в малом количестве, но все же может проникнуть к фундаменту. В щебне пазух нет, и поэтому такой эффект отсутствует, что и делает его более подходящим материалом.

Обратной засыпка полости пазух – технология

Обратная засыпка пазух котлована, а именно, СНИП 3.02.01-87, указывает на несколько основных правил. С ними засыпка будет выполнена качественно. Основная задача – засыпать котлован и выполнить его уплотнение по максимуму. Чтобы сделать это правильно, нужен контроль важных параметров грунтовой смеси:

1. Показатели плотности и влажности грунта, который будет использоваться для загрузки полостей пазух траншеи. Каждый тип грунта имеет свой показатель оптимальной плотности и влажности. Оптимальной плотностью и влажность считается показатель в 0,95.
2. Свойство почвенной смеси, которую забрасывают в пазухи котлована, поддаваться уплотнению специальным для этого оборудованием. Именно эти показатели считаются самыми важными для засыпки.

Нужно знать! Помимо характеристик засыпки, требуется соблюдение технологий и правильная последовательность выполнения работ.

Чтобы уплотнение грунтового материала было выполнено правильно, в СНИП записаны все подробности засыпки. Они касаются типа оборудования, количества подходов, толщину слоя и порядок его обработки. Речь не идет только о засыпке грунта в пазухи котлована фундамента. Используется специальная мощная вибротехника. Она помогает уплотнять грунт до нужной плотности, а слабый вибратор с этой задачей не справится. Так может использовать плиты и катки? Не всегда, так как они не могут так близко подходить к фундаменту. Если вибратор или другая техника очень тяжелая, то на вязком грунте она может повредить и даже сорвать утеплительный слой, уложенный в вертикальном положении к бетонной поверхности.

Если говорить о технологической части, то обратная засыпка траншеи фундамента делается просто. Правда, есть некоторые особенности, которые указываются в положениях СНИП. Они следующие:

Подготовка грунтового состава или его приготовление в качестве засыпки, следует выполнять заранее, еще до начала загрузки материала в подготовленные пазухи.
Особое внимание обращается на материал, что будет использоваться для обратной засыпки

Важно, чтобы он по максимуму был однородным
В идеале просеять его и очистить от включений. Это могут быть большие камни, корни и ветки деревьев, плодородные почвенные массы и растительная органика.
В подготовительный этап входит очистка полостей траншеи или котлована

Их нужно освободить от мусора, камней и других включений. Не допускается избыточной влаги. Если уровень влажности у стенок и нижних слоев траншеи повышен, то заниматься работами по обратной засыпке нельзя. Влагу нужно удалить.

Важно! Самый лучший способ снизить обводнение конструкции и быстрее начать работы по засыпке – построить контурный дренажный канал.

Понятно, что на устройство канала нужно выделить дополнительные средства, что удорожает строительство. Однако, создание дренажной системы – это единственный способ снизить пучение грунта и просадку всего фундамента при воздействии на них грунтовых вод.

Перфорированную дренажную трубу нужно насыпать слоем материала, выполняющего роль барьера. Обычно в этом случае используют щебень крупной фракции. Он укладывается на подушку из песчано-гравийной смеси. Эти слои разделяются геотекстилем для гидроизоляции. Благодаря этому работоспособность дренажного канала будет сохранена, в случае, когда в составе материала для обратной засыпки основную часть будет занимать жирная глина.

А когда именно выполняется обратная засыпка грунта? Работы следует начинать спустя 14 или 15 дней после окончательной заливки основания и создания цоколя помещения. За это время бетон успевает окрепнуть. Полностью набрать свою прочность он сможет через месяц после заливки. Делать засыпку раньше чем через 14 дней не рекомендуется, так как она будет нагружать бетонную коробку. К тому же работы, связанные с засыпкой (вибрация, трамбовка), могут повредить бетон, на нем образуются мелкие трещины. Через них внутрь попадает влага, и стальная арматура начинает ржаветь. Итог – фундамент начинает разрушаться.

Медлить с процессом засыпки не стоит в том случае, когда местный прогноз погоды свидетельствует о надвигающихся дождях, а стенки конструкции не укреплялись защитной полиэтиленовой пленкой. Если грунт песчаный, то сохраняется надежда на то, что дождевая вода осядет и уйдет естественным путем. При глинистой почке, засыпка фундамента должна быть выполнена до наступления дождей. В обязательном порядке устраивается черновая отмостка. Когда времени недостаточно, то поверхность с обратной засыпкой, сделанной с уклоном под слив, укрывается при помощи полиэтиленовой пленки.

Засыпка углублений коммуникаций

При заполнении данных траншей нужно учесть некоторые нюансы:

1. Прежде, чем уложить трубы, дно углублений покрывается 10 см слоем щебня. После этого укладывается подушка из песка толщиной 30-40 см.
2. После укладки и проверки работоспособности трубопровода производится засыпка. Сначала траншеи заполняются песком толщиной 0.3 м и уплотняется подручными средствами. Далее слой за слоем укладывается грунт. Толщина слоев равняется 0.5 м.

Помните, что обратная засыпка основания помещения является одним из самых важных этапов всего строительства. Производить ее нужно лишь после окончания всех работ по организации гидроизоляции и цокольного покрытия фундамента. Ускорить процесс засыпки пазух поможет специальная строительная техника, однако все работы по заполнению и утрамбовке можно провести своими руками.

Проясним некоторые моменты в следующем видео:

Вечная проблема выбора — чем засыпать, песком или глиной?

Как это выглядит прямо нам месте:

Принцип и технология уплотнения материала для засыпки фундамента

Согласно с положениями СНИП, материалом для обратной засыпки могут выступать самые разные грунтовые смеси, о которых мы поговорим ниже. Но, есть одно условие – характеристики (влажность и параметр уплотнения) будут способствовать эффективному уплотнению насыпного слоя. Рекомендованный коэффициент уплотнения – 0,95–0,98. Структура плотная, просто так ее не добиться. Вот почему технология предусматривает поэтапную трамбовку материала, слой за слоем небольшой толщины.

Совет! Если просто засыпать в пазухи смесь и выполнить трамбование, то нижние слои не будут иметь нужного коэффициента уплотнения. Поэтому все работы могут оказаться напрасными.

Засыпка траншеи или котлована фундамента начинается с первого слоя материала. Он засыпается на заранее подготовленную поверхность из песчано-гравийной смеси, толщина которой составляет от 15 до 20 см. После этого грунт нужно выровнять. Для этой цели подойдет шанцевый инструмент и ручная трамбовка. Нужно пройти вдоль кромки, которая прилегает к стенке ленточного основания. При этом первые манипуляции выполняются с усилием не больше 70% от нормативной величины используемого материала. Последующие проходы по засыпке нужно выполнять с перекрытием прошлого следа на треть или четверть ширины. Это нужно для того, чтобы позволить плите вибратора уплотнять пространство над рабочим элементом не меньше двух минут.

Важно! В случае когда ширина пазуха для засыпки небольшая, примерно 15–20 см, то кромка, примыкающая к бетону, подбивается ногой. При этом нужно добиться идеального уплотнения грунта на ответственных участках.. Хоть внешне этот метод примитивен, благодаря ему предоставляется возможность решения проблемы уплотнения в зонах, где тяжелая ручная трамбовка или электрооборудование легко повредит теплоизоляционный слой стенок фундамента

Хоть внешне этот метод примитивен, благодаря ему предоставляется возможность решения проблемы уплотнения в зонах, где тяжелая ручная трамбовка или электрооборудование легко повредит теплоизоляционный слой стенок фундамента.

Что касается верхних слоев обратных пазух, то их нужно укладывать при максимальной нагрузке и давлении. Если здание большое, двухэтажный коттедж или дом, то можно использовать ручной и моторизированный виброкаток. Он поможет прекрасно уплотнить песок и глину в нужных местах.

Последний этап обратной засыпки траншеи, создание отмостки фундамента, сделанной с уклоном для отведения влаги от основания. При этом обустройством этой части конструкции нужно заняться чем быстрее. Все дело в том, что поверхность грунта, примыкающая к зданию, будет уязвима перед влагой и водой.

Обратите внимание! Профессионалы не советуют заниматься строительством фундамента и процессом обратной засыпки зимой. Почему? В грунте находится много льда и снега

А это значит, что материал имеет плохие уплотняющие качества. Добиться эффективной трамбовки и нужного коэффициента уплотнения пазухов котлована будет очень сложно.

Итак, если разделить весь процесс обратной засыпки фундамента, то он состоит из таких шагов:

1. Проверка грунта, очищение пазух котлована или траншеи.
2. Проверка влажность грунта. Почва должна быть не слишком сухой и не слишком мокрой. Для пучинистого грунта – это 12–15% влажности, а для тяжелого – 20%. При необходимости, грунт увлажняется или высушивается.
3. Устраивается песчано-гравийный слой.
4. Засыпается первый небольшой слой выбранного материала. Он равен от 30 до 50 см. В него не должна входить плодородная почва, камни и другие включения. Заполняется цоколь.
5. Остается выполнить уплотнение каждого слоя.

О том, как сделать уплотнение траншей, которые предназначаются для инженерных коммуникаций, вы узнаете из данного видео.

Увидеть особенности и процесс обратной засыпки можно на этом видео.

Технология засыпки

Весь процесс обратной засыпки должен производится в полном соответствии со строительными технологиями, описанными в СНиП 3-02-01-87. Вся работа подразделяется на следующие этапы.

Просушка и увлажнение грунта

Перед тем, как приступить к заполнению внутренних пустот фундамента, следует произвести анализ грунта на влажность. Для этого отбираются образцы и отправляются в специализированные лаборатории, которые на основе исследований выдают заключение о том, подходит ли материал для отсыпки, либо его требуется довести до кондиции – подсушить или наоборот, увлажнить.

Просушка материала производится естественным путём. Для этого отвалы время от времени перемещаются с места на место или рыхлятся при помощи строительной техники (бульдозеры, грейдеры, экскаваторы). При частной застройке, когда объём внутренней засыпки относительно невелик, данную работу можно производить вручную, при помощи лопаты. Сушка грунта происходит за счёт нагревания его солнцем и обдувания ветрами.

Когда влажность материала ниже требуемого, необходимо будет произвести его увлажнение. Для этого не следует использовать обычную воду, а лучше воспользоваться цементным молочком: такая пропитка позволяет увеличить плотность грунта, создать связующие соединения между отдельными его компонентами.

Для приготовления «молочка» берётся чистая вода, в которую подмешивают цемент до тех пор, пока она не приобретёт белый цвет, но при этом не изменит свою консистенцию. Слишком густой цементный раствор не сможет тщательно пропитать грунт, и застынет на его поверхности в виде корочки.

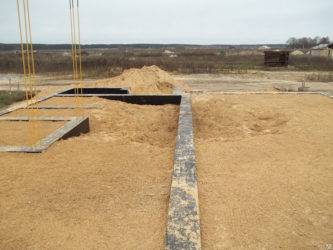

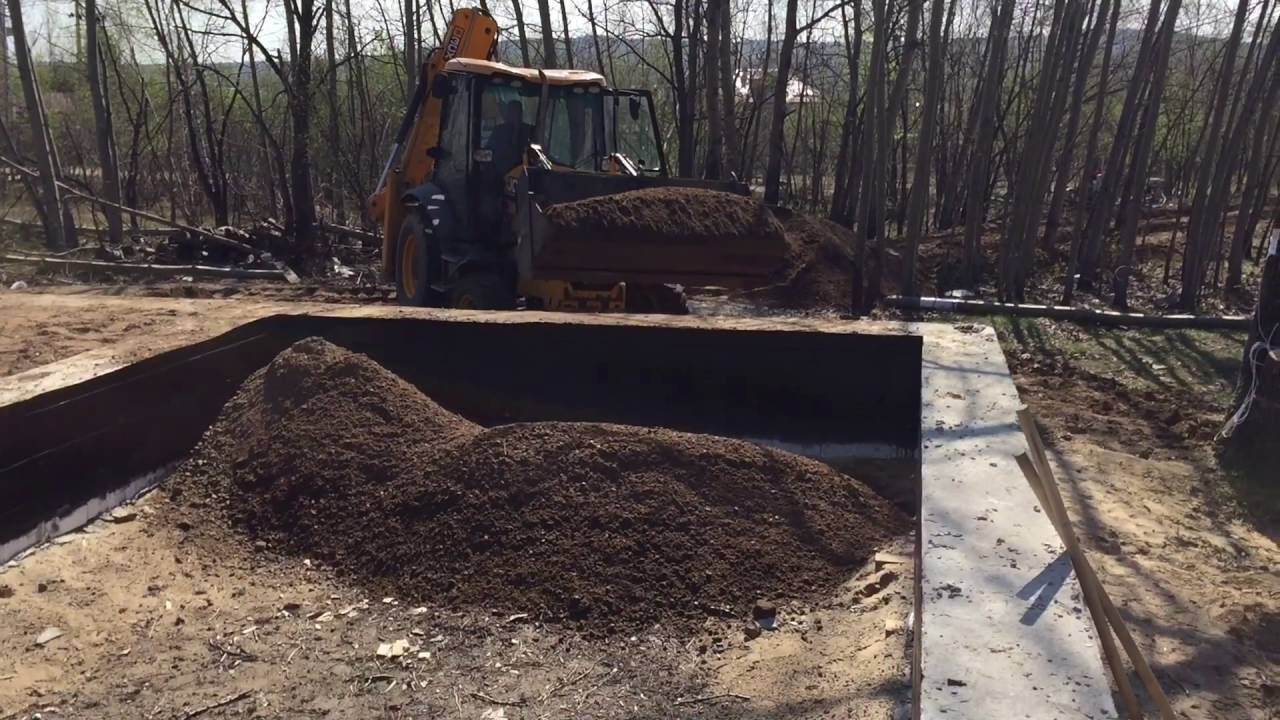

Заполнение пустот

При заполнении фундаментных пустот отсыпным материалом также следует соблюдать ряд правил. Для достижения наивысшего показателя плотности укладка грунта производится послойно. Причём каждый слой должен быть тщательно пролит всё тем же цементным молочком и утрамбован. Толщина слоя не должна превышать 30-50 см, а количество цементно-водного раствора для проливки – порядка 10 л на 1 кв. м.

Для уплотнения отсыпки можно использовать механическую виброплиту, при большой площади фундаментного основания – дорожный каток, бульдозер, грейдер, а при возведении небольшого частного дома – ручную трамбовку, сделанную из обрезка бревна или бруса.

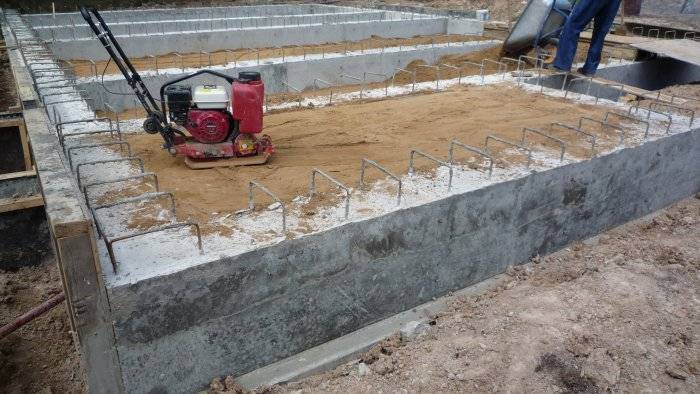

Уплотнение засыпки при помощи механической трамбовки

Если на строительном участке высокий уровень грунтовых вод, то рекомендуется применять комбинированный метод отсыпки, с использованием разных грунтов для создания различных слоёв. Самый нижний слой, толщиной около полуметра, следует отсыпать из плотной глины или суглинка. Дело в том, что они обладают водоотталкивающими свойствами, и после уплотнения создают своеобразный гидрозатвор, не давая подпочвенной влаге подниматься до верхних слоёв отсыпки.

Кроме дна котлована глиной засыпаются и боковые стенки фундамента, желательно вплоть до их верхнего края. Это предотвращает инфильтрацию грунтовой или сточной воды со стороны наружных пазух. Таким образом, внутри несущего основания создаётся «чаша» из плотного водонепроницаемого материала – глины или суглинка. Далее эта «чаша» заполняется любым другим грунтом, желательно плотным песчаником или песчано-гравийной смесью.

Засыпка внутренних пустот котлована должна производиться одновременно с засыпкой внешних пазух. Это даст возможность избежать чрезмерных нагрузок на его внутренние или внешние стенки. Кроме того, приступать к процессу отсыпки можно только после того, как бетонная заливка набрала не менее 2/3 своей проектной прочности. Для этого в зависимости от толщины заливки и погодных условий, потребуется от 3 до 5 недель. Торопливость в этом деле может привести к повреждению фундаментной ленты, её искривлению или растрескиванию.

Одновременно с этим следует позаботиться об отведении сточных и грунтовых вод от фундамента здания, создав эффективную систему дренажа и влагозащитную отмостку шириной не менее 0,8-1 м.

На видео показана процедура засыпка внутренних пустот несущего основания ленточного типа:

При помощи заполнения грунтом внутренних пустот фундамента можно успешно решить вопрос с утилизацией извлеченного из строительного котлована грунта. Также это позволит оптимизировать микроклимат в помещении, предотвратить «подъём» сырости и холода из подвального пространства.
