Обратный клапан для водонагревателя: подробное описание зачем обратный клапан нужен

Возможные проблемы с клапаном и пути их решения

В тех случаях, когда элементы начинают работать не так, как нужно, следует как можно раньше выявить причину некорректной работы. Проверьте все части бойлера, поскольку любой из них мог сломаться. Наиболее подверженные поломкам элементы водонагревателя – это:

• предохранительные клапаны;
• термостаты;
• нагревательные элементы.

Все эти вещи тесно связаны друг с другом, поэтому если у одного из них появились проблемы в работе, это со временем отразится и на прочих элементах. Если вы заметили, что с бойлером что-то не так, но при этом он продолжает работать, не закрывайте глаза на это, а примите все меры, чтобы выяснить, что послужило причиной некорректной работы аппарата.

Обратные клапаны не очень дорогие, поэтому, если вы не имеете достаточных навыков, чтобы отремонтировать старый клапан, лучше купите новый. Перед покупкой следует узнать модель прибора или же его рабочее давление. Все это можно прочесть в инструкции к бойлеру или же на его корпусе.

Водонагреватели и их защитные клапаны приходят в негодность в силу разных причин:

• забивание грязью и накипью – чтобы не допустить этого, аппарат следует оснастить фильтрами подающей трубы;
• слишком высокое давление холодной воды, вследствие чего случается протекание клапана, даже если он был корректно установлен строго по инструкции. С этим поможет справиться редуктор, подходящий под ту или иную модель бойлера и его характеристики.

Предохранительные обратные элементы для бойлеров могут быть изношены при эксплуатации в течение определенного времени и потерять со временем свои первоначальные рабочие свойства. Также некорректная работа может быть объяснена заводским браком изделия.

Желательно регулярно менять старые клапаны на новые, чтобы потом не появились проблемы с самим водонагревателем из-за старого или сломанного клапана. Ведь приобрести новый клапан обойдется гораздо дешевле, нежели новый бойлер.

Естественно, многие пользователи при покупке бойлера считают, что установка предохранительного элемента не нужна и полагают, что на этом можно сэкономить, но этого делать настоятельно не рекомендуем, поскольку работа бойлера связана с повышенными рисками, а данная деталь способна обеспечить дополнительную безопасность для его владельцев.

Если вы устанавливаете аксессуар самостоятельно, обязательно проверьте его рабочие параметры, мощность и максимальный уровень рабочего давления. Ни в коем случае не устанавливайте элементы, которые не соответствуют параметрам вашего бойлера или же отличаются по резьбе с местом монтажа.

Когда вы не уверены в своих силах или не имеете соответствующего опыта, то лучше доверьте монтажные хлопоты специалистам своего дела, которые все установят согласно инструкции и технике безопасности. Так вы будете уверены в том, что устройство поставлено корректно и не будете переживать о своей безопасности при каждом нагреве воды.

https://youtube.com/watch?v=PmFOB-1xMWY

Проверка работоспособности клапана

Первый способ: определить можно визуально. Достаточно включить водонагреватель. Работающее изделие – начинает капать вода. Для удобства монтируется на дренажном выходе шланг с прозрачной поверхностью. Конец его выводится в канализацию или рядом стоящую посуду.

Второй способ: используется рычаг. С его помощью осуществляется принудительное сливание воды. Этот способ пригодится, если забилось отверстие входа разными частицами мусора, ржавчиной. Слив небольшого количества воды вручную в равные промежутки времени позволит убедиться, что клапан работоспособный.

Как правильно выбрать изделие

Покупку предохранительного клапана совершают с учетом некоторых параметров:

• на какую температуру срабатывает изделие;
• размер резьбы;
• заданное для клапана давление. Если на корпусе не указан параметр, то необходимо узнать у продавца. Купленное изделие с величиной давления в большую сторону, приведет к взрывоопасной ситуации;
• наличие на изделии ручки принудительного слива.

Из большого количества конструкций специалисты советуют выбирать изделие с пружиной. Его отличает надежность. Такой механизм способен выдерживать давление жидкости.

Рекомендуется остановить выбор на изделии низкого или полного подъема, если говорить о его пропускной способности. Открытый тип предохранительного клапана выбирается в том случае, если лишняя вода выливается в атмосферу. Если в специальный шланг, то предпочтение отдается закрытому типу клапана.

Установка изделия

Современные модели бойлеров в продажу поступают с монтированным в них предохранительным клапаном.

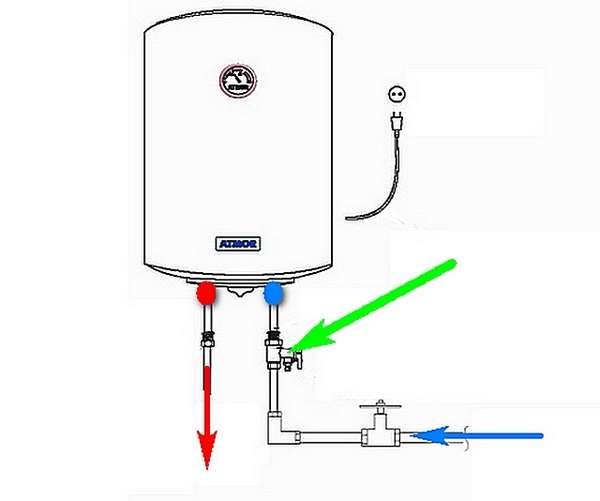

Если изделие отсутствует, то рекомендуется его поставить на место:

• Водонагреватель отключается от сети.
• Сливается из него жидкость. Ее не должно быть в бойлере.
• На трубопроводе с холодной водой устанавливается клапан. Для работы необходимо приготовить ключ, ленту ФУМ.
• Проверяется правильность установки: поток воды должен совпадать со стрелкой на стенке конструкции.

Рекомендации по эксплуатации

Нельзя монтировать запорные механизмы в промежутке между предохранительным клапаном и входом в накопительный водонагреватель.

Фиксация клапана проводится на расстоянии, не превышающем 2 метра от входа в бойлер.

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь  цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

• При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
• В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
• Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
• Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Варианты подключения станции

Подключать насосную станцию к трубопроводу можно двумя способами:

• Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
• Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Важна ли нормальная работа водонагревателя

Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана. Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды

До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.

Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию

Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.

Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме.

Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.

Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!

Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.

• Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
• Также он предотвращает обратный ход воды в трубопровод.
• Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
• А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

• вам достался уже подержанный бойлер без элементов обвязки;
• предохранитель потерялся при переезде;
• клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Обязательно ли ставить: требования закона

В сети на тематических форумах ведутся дискуссии о необходимости выполнения требований управляющих компаний по установке приборов учёта и сопутствующей арматуры.

Путаница вызвана тем, что доступно к ознакомлению три документа:

• СНиП 2.04.01-85;
• СП 30.13330.2012;
• СП 30.13330.2016.

Документы называются одинаково: «Внутренний водопровод и канализация зданий». Несмотря на похожесть, при внимательном прочтении можно увидеть различия в вопросе, касающемся установки обратных клапанов. Кроме того, комментаторы не всегда понимают о какой аппаратуре идёт речь.

На сегодняшний день при обустройстве водопровода действует Свод Правил (СП) 30.13330.2016.

В п.1.1. прямо указано, для каких объектов и когда требования применимы, а именно:

• на проектирование внутреннего водопровода на вновь строящихся объектах;
• на проектирование сетей реконструируемых объектов.

К объектам относят общественные здания высотой до 55 и жилые не выше 75 метров. Не предусматривает прямого указания на обязанность собственника установить прибор и Постановление Правительства № 354 «О предоставлении коммунальных услуг…».

Где устанавливают?

О составе оборудования, которое монтируют во внутренних сетях водопроводов говорит Раздел 7 СП 13. 30.13330.2016. Управляющие компании часто ссылаются на п.7.1.4, перечисляющий все приборы, которые могут использоваться.

Дальнейшие же пункты документа перечисляют точные места монтажа. Именно пункт 7.1.9 посвящён обратным клапанам, которые устанавливают:

• на водопроводах, подающих жидкость к групповым смесителям;
• на циркуляционном водопроводе.

Смесители, стоящие в квартирах, даже при большом их количестве к групповым не относятся. В групповых приборах холодная и горячая вода смешивается до нужной температуры в отдельной ёмкости и только потом подаётся в кран.

Циркуляционные водопроводы горячей воды относятся к общедомовому имуществу, поэтому и этим пунктам обосновать обязанность установки обратного клапана в квартирах не получится.

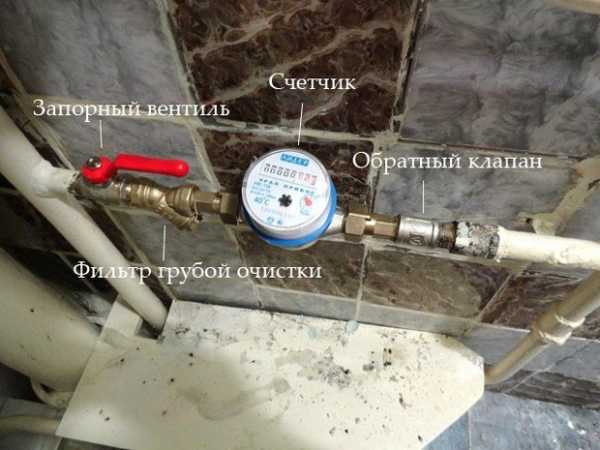

Пункт 7.2.1. предусматривает совместно со счётчиком установку обратных клапанов на подающем и циркуляционном водопроводе. Но при внимательном прочтении пункта целиком, становится понятно, что требования предъявляются к вводам в здание, а не для отдельно взятой квартиры.

На основании чего могут потребовать монтаж?

Единственным пунктом СП 13.13330.2016, на основании которого могут потребовать и добиться установки обратных клапанов, является требования п. 7.2.11.

Там сказано, что использование счётчиков в комплектах со встроенным обратным клапаном, а также установка дополнительной защиты от манипулирования с показаниями может быть осуществлено по требованию снабжающей организации.

Важными в пункте являются два условия:

• организация должна отпускать воду непосредственно абоненту;
• требования должны быть согласованы с органами местного самоуправления.

В каждом конкретном случае необходимо ознакомиться с местным законодательством, чтобы принять решение стоит или нет бороться с поставщиком из-за «лишнего» прибора.

В Москве, например, порядок оплаты приборов и монтажа определён отдельным Законом №35 от 5.07.2006. Судебные процессы, в той или иной мере рассматривающие необходимость обратных клапанов — не редкость.

Например, можно посмотреть Апелляционное определение № 12-27/2014 от 12 августа 2014 г. по делу № 12-27/2014, в котором судья чётко указал, о незаконности требования снабжающей организации об установке оборудования.

Что может предпринять снабжающая организация?

Узел учёта следует оборудовать согласно техническим условиям и проекта, в котором будет предусмотрен обратный клапан. Кроме вновь проектируемых и реконструируемых объектов, в перечень может попасть любая квартира.

В Постановлении Правительства N 776 от 4.09.2013 «Об утверждении правил коммерческого учёта…» есть п.49, согласно которого узел учёта может быть признан вышедшим из строя.

Например, в таких:

• счётчик перестал отображать показания;
• есть признаки несанкционированного вмешательства в работу приборов учёта;
• нарушены пломбы;
• механическое повреждение приборов и т. д.

В случае если узел признан вышедшим из строя, для ввода его в эксплуатацию необходимо получить новые техусловия и изготовить проект, в котором снабжающая организация имеет право указать обратный клапан.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

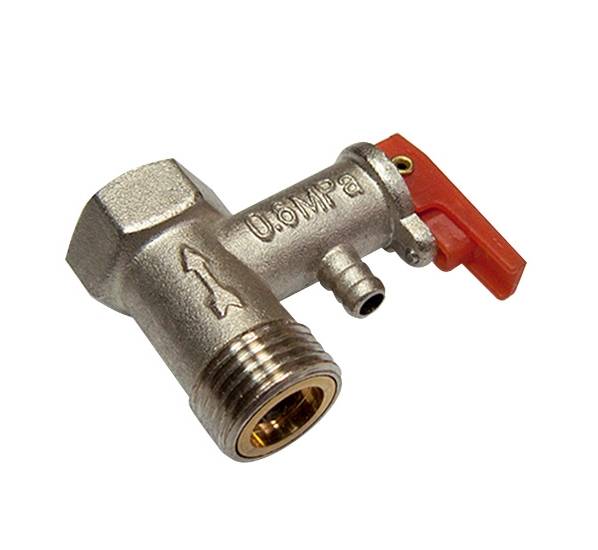

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

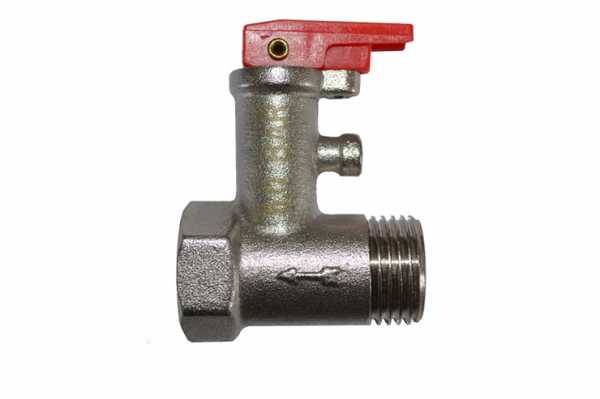

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

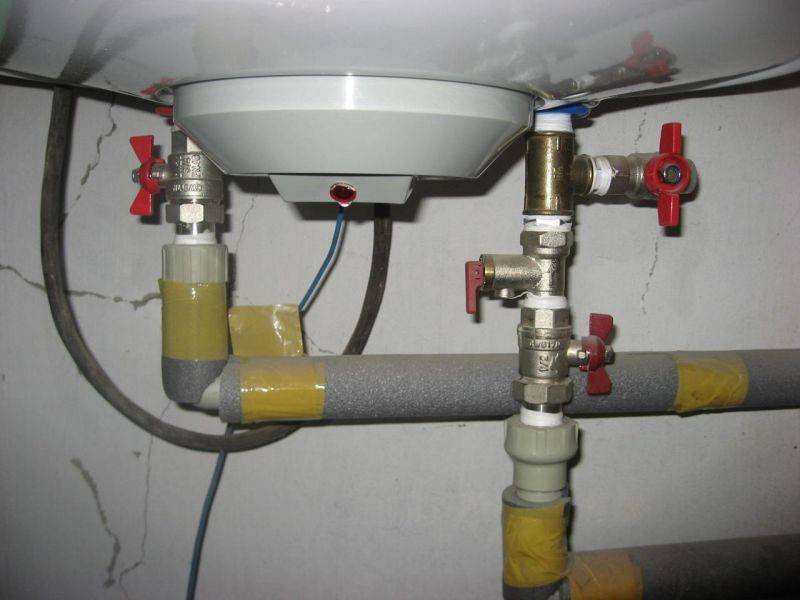

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Из какого материала должен быть изготовлен клапан

Выбирая клапаны, важно знать, из какого материала он был изготовлен и какие у каждого варианта имеются преимущества:

• Чугунные. Крайне редко применяются в бытовых системах. В основном применяются на промышленных предприятиях. Такой, казалось бы, прочный сплав, как чугун, в воде очень подвержен образованию известковых отложений, из-за чего может поломаться и ограничить доступ воды.
• Латунные. Идеальный вариант для домашних систем водоснабжения. Латунь не подвержена коррозии, не накапливает известковые отложения, а также не окисляется. Срок службы деталей из этого сплава достаточно долгий.
• Из нержавеющей стали. Такие детали имеют самую высокую стоимость среди остальных. И это неудивительно – ведь нержавейка обладает невероятной прочностью и устойчивостью к коррозии. Если есть возможность, лучше всего покупать именно такие клапаны, ведь срок их службы измеряется годами.

Внимательно прочитайте на упаковке, какие еще материалы использованы при изготовлении детали. Например, под латунным корпусом может скрываться пластмассовая пружина. Если вы ограничены в средствах, оптимальным вариантом может стать клапан на насосной станции из латуни. Достаточно долгий срок службы и разумная цена – вот основные плюсы такой детали.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление

• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

3 Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

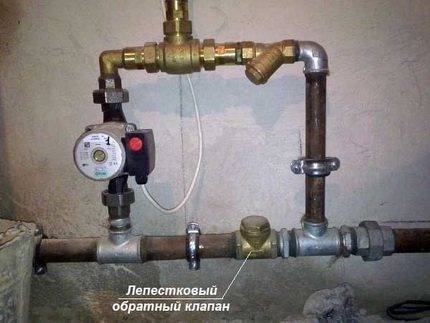

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

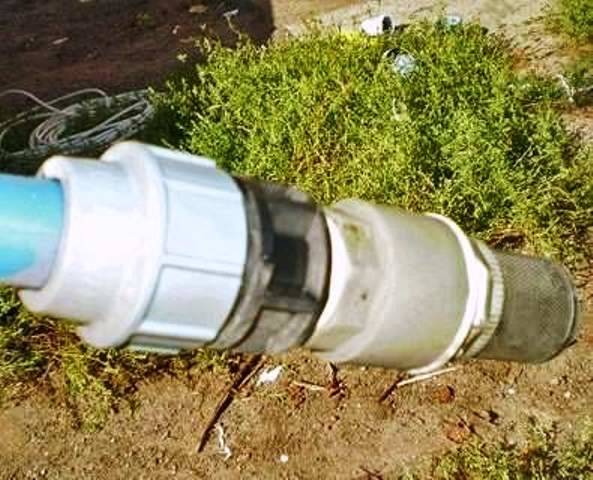

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

1. Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.

2. Определяют правильное направление установки. Его указывает стрелка на корпусе.

3. Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.

4. Подтягивают крепление газовым ключом

Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

Установка и регулировка клапана

Установка предохранительного клапана на бойлер довольно простая. Придерживайтесь следующих рекомендаций:

• Изделие монтируется на входной патрубок нагревателя.
• Во время установки учитывайте направление движения воды. Многие клапаны на корпусе имеют обозначение, которое позволяет оценить направление. Стрелка должна быть направлена в сторону бойлера.
• Если модель имеет внутренний установочный ограничитель, то ее накручивают до упора. Если ограничителя нет, то во время закручивания делают не больше четырех оборотов.
• Перед накручиванием на резьбу наматывается фум-лента или льняная пакля.
• После установки изделия на нагреватель осмотрите его со стороны подачи холодной воды. В отверстие должно просматриваться седло обратного клапана. При нажатии на него тупым предметом створка подается вперед, после отпуска возвращается назад. Если створка не двигается, то установка выполнена неправильно.

На проверку работоспособности уйдет несколько часов. В это время запрещено открывать краны горячей воды.

Она выполняется в таком порядке:

1. После подключения агрегата и заполнения водой выберите на панели управления температуру в пределах 80 градусов.
2. Когда температура жидкости в агрегате достигнет указанного значения, из штуцера будет капать или понемногу стекать вода. Если этого не случилось, ждите отключения водонагревателя термостатом.
3. После этого повысьте температурный предел, учитывая возможности модели.
4. Теперь вода из штуцера должна закапать. Если этого опять не произошло, проверьте клапан в ремонтной мастерской или замените его.
5. После проверки на штуцер исправно работающего устройства наденьте гибкий шланг и зафиксируйте хомутом. Второй конец шланга отведите в канализационную систему.
6. На термостате установите температуру 60-65 градусов.
