Обратный клапан на вентиляцию: разновидности и монтаж своими руками

Рейтинг лучших моделей типа «Бабочка»

ERA 12СКЦ 120мм

Классический продукт, который подойдет для установки в общественных местах или дома. Створки срабатывают при незначительном давлении, что способствует быстрому удалению воздуха. Для большей эффективности лопасти оснащены специальными пружинами. Крепление осуществляется при помощи хомутов. Внутри конструкции располагается демпферное кольцо уплотнения.

Средняя стоимость – 275 рублей.

клапан ERA 12СКЦ 120мм

Достоинства:

• Продолжительный срок службы;
• Надежность;
• Подпружиненные лопасти;
• Уплотнительное кольцо;
• Простой монтаж.

Недостатки:

Shuft RSK 100

Универсальный прибор, который может размещаться в любом месте, том числе на улице. Выдерживает температуры до -40 градусов и не подвергается процессу коррозии. Корпус выполнен из качественной стали, которая покрывается защитным слоем. Чтобы лопасти не стучали во время движения, присутствует резиновый уплотнитель, который поглощает весь шум.

клапан Shuft RSK 100

Достоинства:

• Долговечность;
• Качественный корпус;
• Не издает шума;
• Оптимальная цена.

Недостатки:

Polar Bear RSK 355 «бабочка»

Хороший клапан, который срабатывает автоматически и не издает много шума. Корпус изготавливается из оцинкованной стали. За лопастями располагается демпферное кольцо, которое поглощает лишний шум и не отвлекает человека от работы. Клапан может устанавливаться в любом положении, что является большим преимуществом.

клапан Polar Bear RSK 355 «бабочка»

Достоинства:

• Высокий срок службы;
• Надежность;
• Автоматическая регулировка;
• Плотное прилегание;
• Лопасти выполнены из алюминия.

Недостатки:

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

• Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
• Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

• Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
• Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

• После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
• Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной .

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

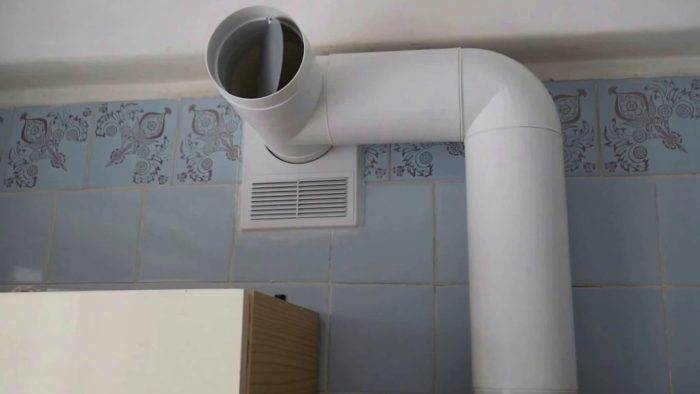

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

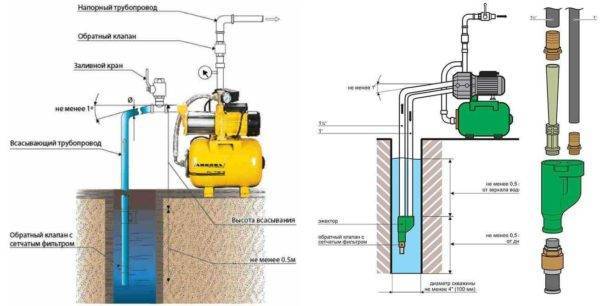

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Где устанавливается обратный клапан?

Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

Установка в общей вентиляции

Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

Установка в кухонной вытяжке

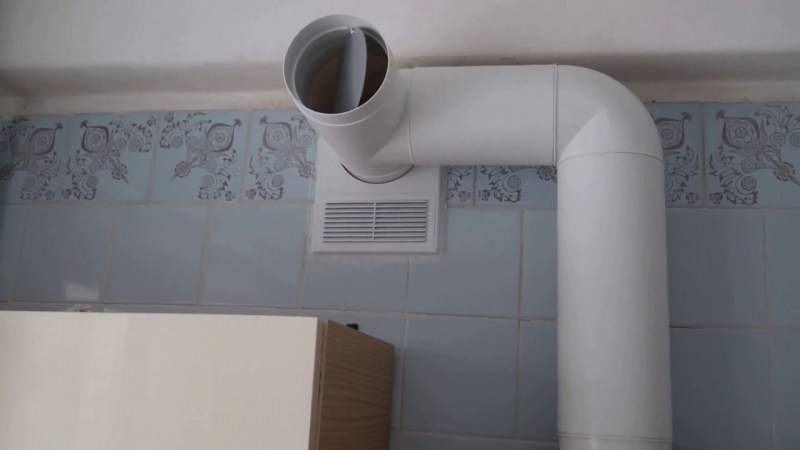

Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

Рассмотрим виды и принципы работы

В многоквартирном доме вертикальный короб шахты для вентиляции начинается в подвале и выходит на крышу. В каждой квартире ответвления заканчиваются решетками.

В зданиях предусмотрены три вида вентиляции:

1. Естественный отток воздуха за счет перепадов давления в шахтах.
2. Принудительная тяга на вентиляторах для притока и вывода воздуха. При автономной системе вентилятор работает на фасаде здания. Ставятся приточные клапаны. При централизованной сети в доме круглосуточно создают тягу приточные и вытяжные агрегаты.
3. Комбинированные варианты. Воздух подается принудительно и естественным образом уходит через шахту. При втором варианте приходит через окна, выводится с помощью вытяжных вентиляторов.

Подключение вытяжки своими руками нарушает стандартную вентиляцию. При установке пробивают отверстие, но сечение шахты не меняется. Чтобы улучшить воздухообмен ставят клапан-хлопушку. Он блокирует обратную тягу при работе вытяжки. После ее выключения клапан открывается.

Как выбрать готовое изделие

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10

Существуют готовые модели в комплекте вентилятора с клапаном.
Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек

Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов.
Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки

Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию

Видео: Вытяжка, обратный клапан, естественная вентиляция

Видео: вытяжка и обратный клапан , принцип работы и установка

Виды вентиляции, используемые для обустройства дома

Прежде чем искать ответ на вопрос как сделать вентиляцию в бане своими руками или прочистить комплекс воздухообмена в доме, важно разобраться в используемых системах

По общей классификации выделяются несколько видов систем вентилирования, к наиболее эффективным и продуктивным относятся следующие:

• естественная или общеобменная, предусмотренная в проекте каждого дома или квартиры;
• принудительная, включающая в себя комплексы приточной или вытяжной системы воздухообмена.

В свою очередь принудительная вентиляция может быть приточной, вытяжной и приточно-вытяжной, что зависит от выбранного оборудования.

Обратите внимание!

• Сад огород своими руками: новые интересные садовые поделки для улицы на дачном участке (фото/видео обзор)

• Монтаж потолков своими руками: пошаговое описание как сделать потолок. Обзор современных конструкций и идеи по их дизайну (105 фото)

• Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)

В отдельный вид выделяется система вентилирования жилья с рекуперацией, что позволяет значительно снизить расходы на обогрев помещения, за счет поступления в него теплого воздуха.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

• по материалу изготовления;
• по форме;
• по способу функционирования;
• по месту установки;
• по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

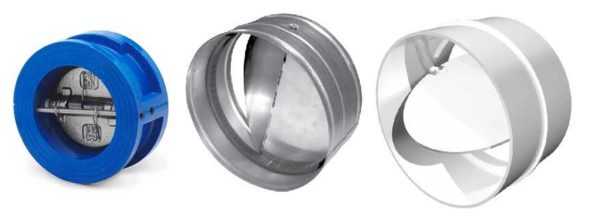

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление

• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Обратный клапан для вентиляции своими руками

Обязательно ли покупать готовый обратный клапан? Решать этот вопрос вам предстоит самостоятельно. Как вы уже догадались, сделать такой обратный клапан вполне по силам практически любому мужчине.

Более сложные конструкции изготавливать самостоятельно нет смысла по той причине, что уйдет на это много времени и затраты будут несоизмеримо выше, чем при покупке готового изделия. Ценовая разбежка на клапаны довольно ощутима. Простейшие конструкции в десятки раз дешевле, чем более сложные собратья.

Кстати, дорогие обратные клапаны в розничную торговлю не поступают, так как они продаются в комплекте с вентиляторами.

Смысл в этом большой: конструкция клапана рассчитывается под определенную модель вентилятора, поэтому и работать он будет идеально именно в тандеме с этим вентилятором. В другом наборе несоответствие может очень сильно сказаться на работе одного из устройств.

Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием.

Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту. В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

Виды заслонок для вентиляции

Вентиляционные заслонки различаются по принципу действия, назначению, форме, габаритам, способу установки и ряду иных параметров.

Способ установки

Существуют элементы, предназначенные для вертикальной или горизонтальной установки. Ориентация устройства определяется в первую очередь расположением воздуховода. Так, для вертикального вентканала следует использовать горизонтальную заслонку и наоборот. Пренебрежение этим правилом может сделать работу элемента менее эффективной.

Рама устройства может быть накладной, либо встраиваемой в вентканал. Первую удобнее монтировать, зато вторая практически не занимает места, полностью скрытая в воздуховоде.

Назначение

Помимо стандартных клапанов вентиляции, предназначенных для обыкновенных воздуховодов, существует несколько особенных категорий:

• Противопожарные клапаны. Используются для плотной блокировки вентканалов, проходящих через перекрытия, стены и перегородки. Основная цель таких элементов системы – предотвращение распространения огня, дыма и прочих опасных продуктов горения по каналам вентиляции. Клапаны оборудуются термодатчиками, которые передают сигнал на пружинный замок, мгновенно захлопывающий металлическую створку.

• Клапаны дымоудаления. Устанавливаются в системах противодымной вентиляции. Обеспечивают отвод продуктов горения и подачу в задымленные помещения свежего воздуха.

• Обратные клапаны. Имеют в конструкции пружину, автоматически блокирующую проход для воздуха, идущего в обратном направлении. Как правило, на центральной оси закрепляются две независимые створки. Клапан такой конструкции часто называют «бабочкой».

Количество лопастей

Стандартная заслонка имеет одну лопатку, повторяющую по форме сечение корпуса устройства. В обратных клапанах часто применяется створка, разделенная осью надвое.

Многолопастная заслонка имеет систему поворотных лопастей наподобие жалюзи, соединенных общей тягой. При приложении усилия, лопасти поворачиваются одновременно.

Вид привода

Здесь различают три основных вида устройств:

• С ручным приводом (механические). Маркируются литерой «Р». Поворотная ось устройства оканчивается рычагом или наконечником особой формы, позволяющим поворачивать лопасть гаечным ключом. Нередко на корпус наносится шкала транспортира, показывающая угол поворота лопатки.
• С электроприводом. Маркируются литерой «Э». На корпусе воздушного клапана имеется сервопривод, который присоединяется к штатной электросети и позволяет регулировать движение лопасти. Чаще применяются в воздуховодах большого сечения и автоматизированных системах.
• С пневмоприводом. Маркировка «П». От электрических моделей отличаются конструкцией привода.

Форма и габариты заслонки

Наибольшее распространение получили заслонки круглой или прямоугольной формы:

• Круглые клапаны. Устанавливаются в вентканалах круглого сечения. Производятся, как правило, из оцинкованного листового железа толщиной 0,5-1 мм. Габариты элемента варьируются в пределах 25-125 см (дроссельные заслонки – 23,5-123,5 см). Протяженность зависит от сечения и может составлять от 5 до 7 см. ГОСТ допускает эксплуатацию клапанов при температурах от -30 до +400°С.
• Прямоугольные клапаны. Предназначены для воздуховодов прямоугольного сечения. Материал изготовления – листовой алюминий. Клапаны могут закрепляться в вентканалах ниппельным или фланцевым соединением. Сторона изделия составляет от 15 до 100 см. Изделия нестандартных размеров производятся по индивидуальным заказам. Температурный диапазон использования здесь уже: от -30 до +70°С.

Форма заслонки должна совпадать с формой сечения воздуховода и по возможности иметь такие габариты, чтобы элемент сидел в вентиляционном канале плотно и надежно. Для обеспечения герметичности щели можно заделать специальным составом.

Плотность закрытой заслонки

Показывает, какое количество воздуха может пройти в единицу времени через полностью закрытый элемент.

Как правило, параметр обозначается классами и может принимать значения от 0 до 4, где:

• 0 – плотность не требуется.
• 1-3 – регулировочные заслонки с нарастающим показателем плотности.
• 4 – отсекающие заслонки. Считаются самыми плотными, обеспечивают практически полную герметичность.
