Делаем каркас из металлического профиля для крепления сайдинга

Монтаж выбранной обрешетки

Монтаж обрешетки начинается с установки крайних планок (если планируется установка вертикального сайдинга — то верхних и нижних). Они крепятся к стене по углам, положение проверяется по отвесу. Затем между крайними планками натягивается шнур (минимум — два), служащий для проверки положения промежуточных полос обрешетки и обеспечения плоскости.

Промежуточные планки устанавливаются с шагом, позволяющим плотно уложить между ними плиты утеплителя. Для обеспечения плоскости следует в нужных местах подкладывать под них куски дерева, фанеры и т.д. (для деревянно обрешетки) или настраивать высоту металлического профиля над плоскостью стены при использовании прямого (П-образного) подвеса для гипсокартона.

После установки первого слоя планок и проведения промежуточных операций производится установка контробрешетки, которая непосредственно послужит опорой для сайдинга. Она устанавливается перпендикулярно планкам первого слоя (и, соответственно, панелям сайдинга), с шагом, обеспечивающим оптимальное крепление обшивки (40-60 см, в некоторых случаях — 30-40 см).

Контробрешетка выполняет дополнительную функцию обеспечения вентиляционного зазора между обшивкой и стеновым пирогом, обеспечивающим вывод пара.

ОБРАТИТЕ ВНИМАНИЕ!

Если не планируется устанавливать наружный утеплитель, то монтируется сразу несущий слой обрешетки (перпендикулярный панелям сайдинга).

Монтаж металлической обрешетки под сайдинг

Процесс сооружения конструкции из оцинкованного профиля мало чем отличается от монтажа деревянной обрешетки. Основные различия заключаются в способе крепления и монтировании каркаса для укладки утеплителя.

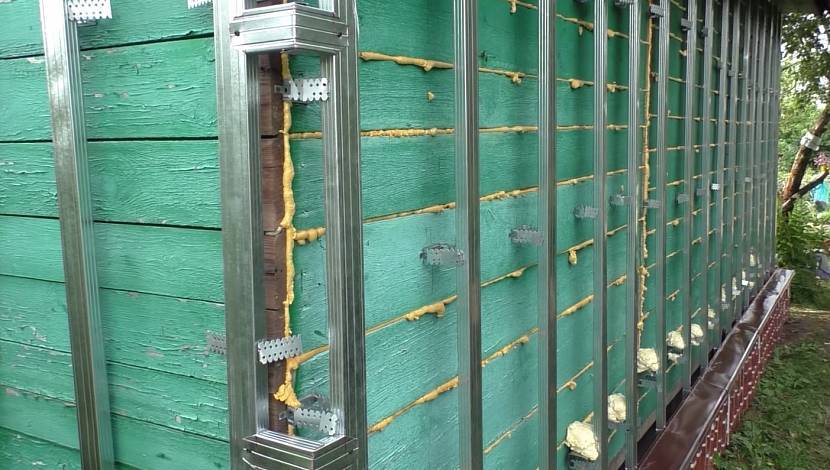

Пример использования металлического профиляИсточник pallazzo.su

Направление профиля относительно стен также зависит от типа сайдинга и его выбор лучше доверить специалисту. Если утепление не требуется, профиль крепят непосредственно к несущей конструкции. В качестве примера, рассмотрим последовательность сборки обрешетки под виниловый сайдинг с теплоизоляционным слоем:

  • На подготовленную стену монтируется крепеж для профиля. Чаще всего это оцинкованная ЕС-скоба, которую также используют для сборки конструкций под гипсокартон.
  • Поверх крепежа укладывают теплоизоляционный материал. Укладка выполняется таким образом, чтобы часть крепежа была снаружи утеплителя. То есть, фактически кронштейны пробивают слой минеральной ваты или пенополистирола.


Утеплитель буквально продевается сквозь кронштейнИсточник moypodval.ru

  • Таким же образом укладывают гидроизоляционную пленку. Фиксация осуществляется после укладки пленки при помощи дюбелей для пенопласта (грибки).
  • Затем к торчащим кронштейнам (ЕС-скоба) крепят оцинкованный профиль, а к нему – сайдинг.

Расстояние между профилем не должно превышать 60 см. Шаг между крепежом на каждом профиле составляет 40 – 50 см.

Видео описание

Наглядно про металлическую обрешетку для сайдинга смотрите в видео:

Обрешетка под цокольный сайдинг

Если данный вид обшивки планируется использовать согласно его названию, то есть для облицовки цоколя или подсвайного пространства, лучше будет если обрешетка для сайдинга будет располагаться горизонтально. Имеются в виду ситуации, когда расстояние между верхом и низом цоколя находится в пределах 20-50 см. В случае обшивки значительных по площади поверхностей, таких как стены или фронтоны лучше использовать вертикальное расположение рейки вариант.

Для цокольного сайдинга более предпочтительно применять металлический профиль, во всяком случае, если речь идет о нижней части конструкции. Тем не менее, случаи использования древесины также имеют место, по причине всем известных положительных качеств этого материала.


Способ и порядок монтажа сайдинга зависят от наличия утеплителяИсточник megapolis-sc.ru

Способы обустройства конструкции зависят от конкретной ситуации и определяются по месту, желательно специалистом, который будет непосредственно заниматься монтажом.

Обрешетка под профнастил

В ситуации с профнастилом, выбор материала для обрешетки больше зависит от назначения будущей конструкции

Например, если планируется сооружение забора, и тем более калитки, лучше обратить внимание на металлическую квадратную трубу. Если же это каркас кровли, деревянный брус будет более предпочтителен

Шаг обрешетки под профлист зависит от требований к будущему сооружению и толщины металла. Стандартным считается расстояние в 20-30 см (для кровли), при этом шаг крепежа на каждом профиле зависит от его сечения и обычно составляет 40-50 см. Расстояния в 30-40 см между каждой рейкой обрешетки будет достаточно даже для относительно тонкого профнастила (0,35 мм).

В случае использования материала в качестве покрытия для стен или обустройства забора нужно использовать более толстые марки профнастила (0,5 мм). Расстояние между брусом или профилем, как и шаг для крепежа, в таком случае будут составлять 50-60 см.

Видео описание

Чаще всего профнастил все-таки монтируется на крышу. Как делается в таком случае обрешетка – пример в видео:

Заключение

Обрешетка – необходимый элемент, который должен присутствовать вне зависимости от материала, используемого для обшивки строения. Монтаж сайдинга без обрешетки так же возможен, но в этом случае одна из задач – визуально выровнять стены становится сложнее, а на стены из твердых материалов сайдинг и вовсе сложно крепить. Поэтому каркас необходим. А правильно рассчитанная и качественно собранная конструкция обеспечит сохранность стен строения весь срок эксплуатации.

Комплектация сайдинга

Помимо панелей, способных образовывать лишь плоскости, производятся доборные элементы (доборы), служащие для оформления стыков разных полотен под углом или в одной плоскости, для отделки оконных или дверных проемов и т.д.

К стандартным типам доборов можно отнести:

  • Простой и сложный угол (наружный и внутренний).
  • Н-профиль.
  • J-планка.
  • Стартовая планка.
  • Финишная планка.
  • Наличник.
  • Софит.
  • Околооконный профиль.

Все доборные элементы полностью соответствуют основным панелям по типу материала, цвету или по типу защитного покрытия.

Внимание! Иногда в качестве украшения используют доборы другого, контрастного цвета, что придает обшивке нарядный и оригинальный вид

Установка внешних угловых планок

Внешние угловые планки устанавливаются подобным образом, с поправкой на обратную геометрию элемента. Та же методика стыкования внахлест, обязательны температурные зазоры и т.д. В качестве замены сложному уголку можно использовать две J-планки, расположенные по углам плотно друг к другу.

Для наружных углов возможен более простой способ оформления — при помощи простого уголка, который устанавливается поверх панелей. В этом случае сайдинг устанавливается сначала без уголка, так, чтобы стык плоскостей получился наиболее аккуратным, после чего поверх привинчивается простой уголок. Часто такой вариант оказывается наиболее предпочтительным, поскольку он проще и для неподготовленных людей этот вариант представляется оптимальным.

Монтаж обрешетки из металлического профиля под сайдинг

Металлическая обрешетка под сайдинг делается по определенным правилам и их лучше соблюдать. Особенно ели у вас не было практики в таком виде деятельности.

Схема установки обрешетки

Итак:

  • В первую очередь надо обустроить место для ведения работы. Ее не получится выполнить просто на приставной лестнице. Здесь будет наилучшим решением применить строительные леса. Их можно не только приобрести, но и взять в аренду.
  • Выполняя крепление обрешетки к наружной стене, вы должны использовать для этого саморезы. В том случае, если речь идет о деревянном доме, то знайте, что можно использовать саморезы, в тот момент, когда для кирпичной или каменной стены, нужно использовать дюбеля и только.
  • Обрешетка под металлосайдинг должна быть в одной идеальной плоскости. Первая линия нижней обвязки должна размечается точно, для этого надо использовать водяной уровень. Он наиболее точно позволит это сделать.
  • Ставим отметку на плоскости крепления сайдинга и после этого переносим ее при помощи водяного уровня.
  • После этого линии соединяем при помощи капроновой нити, уровень просто отбивается.
  • После этого делаете отверстие при помощи перфоратора и делаем соединение дюбелем. При этом надо делать крепление жестко. Ведь вся конструкция имеет не малый вес.
  • Надо будет поставить и вертикальные перемычки. Расстояние между ними стоит выбирать согласно ширине утеплителя (см. Утеплитель под сайдинг: какой выбрать).

Система профилей для сайдинга

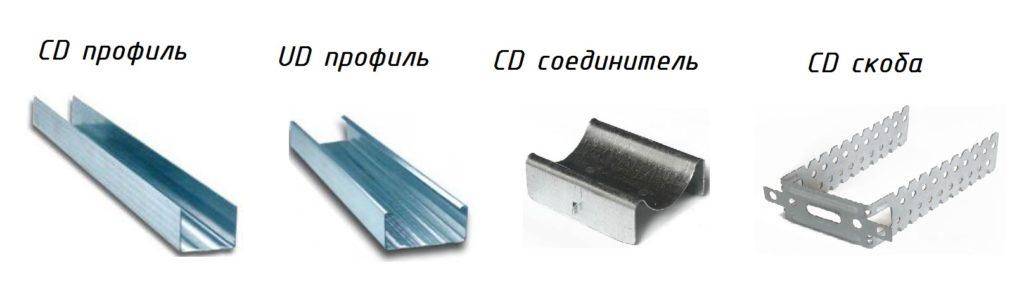

Монтаж металлической обрешетки под сайдинг осуществляется с использованием подсистемы профилей разного типа:

  • Каркасные элементы – это стальные оцинкованные профили, из которых монтируется основной жесткий каркас.
  • CD-профили – идут на горизонтальные и вертикальные стойки.
  • UD-профили – из них выполняется окантовка проемов окон и дверей.
  • CD-соединители – используются для сращивания основных профилей.
  • CD-скобы – это П-образный крепежный кронштейн.

Элементы металлического каркаса скручиваются между собой специальными саморезами по металлу 9,5Х3,5мм. К стенке система крепится при помощи дюбель-шурупов, дюбель-саморезов или саморезов в зависимости от того, из какого материала изготовлена стена.

Прочный каркас – надежная основа конструкции

Правильный монтаж сайдинга заключается в последовательном креплении панелей на подготовленный каркас. Помимо этого, сплошная обрешетка помогает в решении следующих задач:

  • создание и регулирование величины вентиляционного зазора;
  • исключение идеального выравнивания поверхностей стен перед монтажом, таким образом, наоборот можно скрыть и замаскировать небольшие дефекты;
  • наружное утепление стен.

Основное назначение каркаса (обрешетки) – опора для сайдинга. Конструкция должна выдерживать общий вес панелей и надежно крепиться непосредственно к стенам. В основном для каркаса применяют 2 вида материалов – деревянные бруски или металлический профиль. Для принятия решения о выборе конкретного материала необходимо учитывать такие параметры:

  • тип сайдинга (виниловый, металлический, цементный) и вес одной пластины;
  • предполагаемый общий вес покрытия – нагрузку на каркас;
  • возможность утепления – вид и толщину теплоизоляционного материала;
  • климатические условия, скорость и преобладающее направление ветра в регионе, особенности эксплуатации здания. Ветровая нагрузка создает дополнительное влияние на все составляющие элементы каркаса и наружную облицовку.

Какое дерево подойдет для обрешетки?

Чтобы обрешетка под сайдинг из дерева прожила долгую жизнь, нужно выбирать материал с учетом важных требований:

  • Древесина должна быть хорошо просушенной. Профессионалы определяют качество просушки специальными влагомерами. Можно сделать это и на глаз. На брусках должны отсутствовать влажные разводы, дерево не должно быть слишком тяжелым.
  • На материалы должны отсутствовать любые малейшие признаки начала процессов гниения. О том, что дерево начало портиться, может свидетельствовать красное или синее пятнышко.
  • Следует выбирать ровные бруски. Дефективный материал приведет в деформационным изменениям сайдинговой обшивки.
  • Все деревянные элементы подлежат обязательной обработке специальными антисептиками.

Такой материал, как дерево, особенно актуален, если выполняется обрешетка деревянного дома под сайдинг. А также подходит для ветхих построек.

Обычно каркас монтируется из брусков 5Х5см.

Предварительные работы

Прежде чем покупать материал, нужно определиться не только с цветом и рельефом отделочных панелей. Необходимо произвести все измерения и решить, как именно будет облицован фасад: по вертикали или по горизонтали, с выделением цоколя или сплошным полотном, как будут оформляться проемы, карнизные свесы и прочие элементы здания. Кроме того, учитывают необходимость утепления стен и монтажа обрешетки.

Перед облицовкой старого дома желательно удалить прежнюю деревянную обшивку, если она есть, либо убедиться в её хорошем состоянии: отсутствии сгнивших, пораженных грибком или потрескавшихся досок, заменить их, запенить швы. Это делается в том случае, если монтаж металлосайдинга или виниловых панелей решено выполнять прямо по стене без утепления и создания обрешетки. Но стены обязательно обрабатывают антисептическими и водоотталкивающими средствами.

Правильнее будет сначала обшить их влагостойкой фанерой или плитами ОСП, ещё лучше – смонтировать каркас для крепления облицовки, который станет надежной несущей основой и создаст под сайдингом вентилируемое пространство.


Каркас из металлического профиляИсточник the-master.ru

Обрешетка крепится в направлении, перпендикулярном панелям: стоя, если сайдинг будет монтироваться горизонтально, и лежа, если вертикально. Шаг между элементами – не менее 40 см.

Однако утепление стен потребует внесения изменений в эту схему. Сначала делается каркас под теплоизоляционный материал с учетом ширины рулона или плит утеплителя. А после его крепления и монтажа поверх него ветрогидрозащитной мембраны создается несущий каркас в избранном направлении и с требуемым шагом.

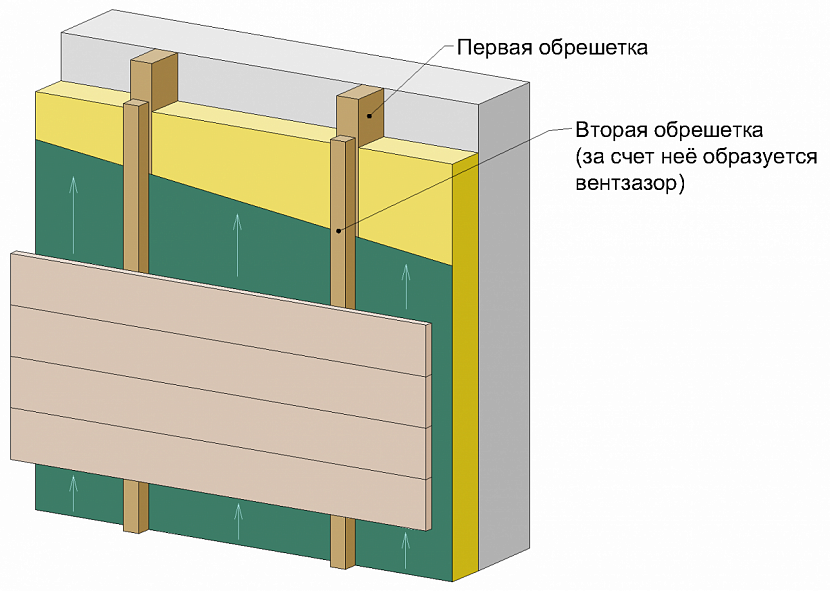

Схема обрешетки с утеплителемИсточник files.builderclub.com

Все имеющиеся проемы нужно обкаркасить по периметру, учитывая угол разворота откосов. В итоге смонтированная обрешетка должна выровнять стены и создать ровные вертикальные плоскости, на которые будет производиться укладка сайдинга.

Виды обрешетки под сайдинг

Различают два вида каркаса под сайдинг в зависимости от материала: металлический и деревянный. У каждого есть свои особенности и нюансы монтажа, но алгоритм действий в целом одинаковый.

Металлическая обрешетка

Конструкция обрешетки возводится из оцинкованного или алюминиевого металлопрофиля повышенной жесткости П-образной формы с загнутыми внутрь кромками. Они не ржавеют и легко выдержат вес облицовки. Металлическая обрешетка стоит в разы дороже деревянной, зато не боится влаги, перепадов температур, плесени, грызунов и насекомых. Такой каркас намного долговечнее деревянного. При этом вес всего каркаса меньше, так как профиль легче бруса.

Для монтажа металлического каркаса потребуется:

  • UD-профиль (ПН) – направляющий металлопрофиль, вместо него можно приобрести потолочный марки ПП 60*27*3000 мм;
  • CD-профиль (ПС) – стоевой профиль, лучше выбирать CD-60, меньшее сечение не выдержит вес сайдинга, и облицовка со временем деформируется;
  • CD-соединитель – нужен для наращивания профиля, приобретается по необходимости;
  • подвес (ES-скоба) или кронштейн – необходимы для крепления CD-профиля к стене;
  • метизы – для крепления UD-профиля.

Толщина профилей должна быть не меньше 0,45-0,5 мм. Количество профилей зависит от размера здания, также учитываются оконные и дверные проемы. Если прокладывается утеплитель, то шаг стоевых профилей равен его ширине, обычно это 50-60 см. Профиль ПС монтируется с подходящим по размеру направляющим профилем с помощью шурупов. Профиль имеет продольные канавки, которые увеличивают его прочность. Метизы подбираются в зависимости от материала стен. Если это газобетон или кирпич, то требуются дюбеля. Для деревянных стен подойдут обычные саморезы из нержавеющей стали.

Деревянная обрешетка

Обрешетка из дерева – самый дешевый вариант. Она быстро возводится, монтаж в разы легче, чем у варианта из металла. На этом плюсы заканчиваются.

Из минусов можно выделить:

  • требуется специальная обработка от плесени и насекомых;
  • не любит влагу, деформируется;
  • подвержена усадке;
  • сложности с транспортировкой и хранением;
  • трудно наращивать стоевой брус.

Для обрешетки следует выбирать брусья из влагоустойчивых и долговечных пород древесины, например, лиственницы. Сечение для каркаса должно быть 50*50 мм или 40*50 мм, меньше по размеру просто не выдержит вес сайдинга. Метизы выбираются по тому же принципу, что и для металлической обрешетки

Важно следить, чтобы брусья были ровными, без синих пятен плесени, сучков и расслоений. Иначе такой каркас приведет к искривлению фасада

Влажность дерева должна быть не больше 15%.

Монтаж деревянной обрешетки под сайдинг

Деревянная обрешетка монтируется под сайдинг достаточно просто. Главное – подобрать качественный брус и четко следовать алгоритму крепления. Также следует учесть несколько нюансов – наличие дефектов на стенах, необходимость утепления и пр.

Необходимый инструмент

Прежде всего вы должны подготовить все необходимые материалы и приспособления, правильно произвести расчет крепежных элементов, а также реек для каркаса. Для монтажа потребуется:

  • карандаш или маркер для выставления отметок;
  • уровень и веревка для определения отклонений и выравнивания элементов обрешетки;
  • рулетка для измерения расстояния между отдельными деталями на стене дома;
  • лобзик или ножовка для подготовки бруса необходимого размера;
  • дрель, шуруповерт, молоток для подготовки отверстий и крепления бруса;
  • перчатки для защиты рук.


Инструмент для монтажа

Имея под рукой все необходимое, необходимо воспользоваться пошаговыми инструкциями для монтажа.

Расчёт материала и разметка под каркас

Все виды обрешеток требуют осуществления тщательной разметки, а также правильного расчета необходимого материала. Для этого потребуется учесть:

  • какие используются фасадные панели, их тип и размеры;
  • потребность в укладке теплоизоляционного слоя;
  • высота стен здания;
  • количество окон и дверей;
  • наличие фронтона и его размеры.


Разметка

Выбор и количество материалов будут зависеть от выбранного утеплителя, а также необходимого расстояния между рейками

Также важно просчитать нужное количество метизов. Обычно на 40 см длины бруса требуется 1 крепежный элемент

Как правильно выставить деревянный каркас под сайдинг

Перед тем как сделать деревянную обрешетку под сайдинг, следует провести подготовительные процедуры, убрать все выступающие детали.

Следующая схема наглядно иллюстрирует, как правильно сделать каркас из деревянного бруса:

  1. Необходимо закрепить горизонтальную рейку, которая будет основой. Ее удаленность от стены зависит от толщины используемого теплоизоляционного материала.
  2. Далее монтируется утеплитель и фиксируется с помощью дополнительных крепежей;
  3. Обеспечивается гидробарьер с помощью специальной мембраны;
  4. После этого выставляются вертикальные опорные планки, к которым и будет крепиться каркас.


Обустройство каркаса

Обрешетка под сайдинг делается своими руками достаточно быстро, главным нюансом является разметка и ровное выставление всех элементов, чтобы исключить в дальнейшем деформации и получить идеальный внешний эффект.

Для чего нужна обрешетка

Устанавливать каркас требуется не всегда, это необходимо для выполнения следующих функций:

  • Исправление неровностей основания – это основное назначение обрешетки. Ввиду того что стены дома (особенного старого) редко имеют единую плоскость, существующую погрешность необходимо компенсировать. Качественно смонтировать панели на фасад с перепадами и изгибами нельзя. Можно выполнить выравнивание при помощи жидких смесей, но это потребует много времени, сил и средств.
  • Дополнительная теплоизоляция. Стойки возводимой конструкции, располагаемые вертикально или горизонтально, создают ячейки, в которые можно уложить утеплитель. Это особенно актуально, если для облицовки выбран металлосайдинг, имеющий высокую теплопроводность.
  • Создание вентзазора. Между основанием и теплоизоляцией обязательно наличие небольшого промежутка для свободной циркуляции воздуха. Это позволяет предотвратить появление плесени, грибка и конденсата. Жилое строение, возведенное из дерева или обшитое им, нуждается в свободном парообмене.
  • Нивелирование усадки. Недавно построенный дом подвергается серьезной усадке на протяжении первых 2–3 лет, после чего процесс замедляется, но не прекращается. Каркас способен компенсировать это влияние. Для новых зданий более эффективна конструкция из металлопрофиля, выставляемая на подвесах с учетом зазоров по краям стоек.
  • Снижение общей нагрузки на основу. Акриловые и виниловые панели оказывают незначительное воздействие на здание, но металлические, фиброцементные или керамические из-за большого веса могут повредить стены и фундамент. Поэтому распределение части нагрузки на обрешетку – правильное решение, особенно для ветхих зданий.

При выполнении работ большое значение имеет ровность и надежность каркаса, наличие дефектов приведет к многочисленным проблемам.

Плюсы и минусы металлической обрешетки

Металлическая обрешетка — это нейтральное название вполне конкретного профиля — направляющих для гипсокартона.

Она имеет свои достоинства:

  • Прямая поверхность без изъянов.
  • Небольшой вес — профиль имеет толщину металла всего 0,55 мм.
  • Простота установки на прямые повесы (П-образные).
  • Точность настройки плоскости.
  • Материал имеет цинковое покрытие, поэтому не подвержен коррозии.

При этом, имеются определенные недостатки:

  • Металл обладает высокой теплопроводностью, нуждается в утеплении.
  • Профиль полый, под ним может образоваться мостик холода.
  • Соединение может производиться либо на саморезы с предварительным засверливанием, либо на специальные со сверлом. Других вариантов не имеется, в отличие от деревянных брусков.

Считается, что существенным недостатком металлической обрешетки является высокая цена, но на практике (при покупке качественного пиломатериала) разницы практически не ощущается.

Металлическая обрешетка

Подготовка поверхности

Перед началом установки обрешетки следует очистить поверхность от грязи и пыли, снять все установленные предметы — дождевые отливы, держатели водосточных труб и т.д., если они имеются в наличии.

Если на поверхности имеются трещины или иные изъяны, их следует зачистить и заполнить шпатлевкой или штукатуркой. Для максимально качественной заделки трещины надо расширить, удалить отслоившиеся или осыпающиеся фрагменты. Затем смочить водой и оштукатурить.

ВАЖНО!
После установки обшивки доступа к поверхности стены не будет в течение многих лет, поэтому качественная предварительная обработка стен имеет большое значение.

Для гарантии сохранности материала стены можно нанести слой грунтовки глубокого проникновения, чтобы исключить возможность появления грибка, плесени и т.д.
