Как сделать гидроизоляцию ямы в гараже от грунтовых вод своими руками? Пошагово – Обзор

Гидроизоляция

Гидроизолировать смотровую яму в гараже можно несколькими способами. Каждый из них имеет определенные преимущества. К примеру, наружная гидроизоляция смотровой ямы создается только на этапе постройки. Внутреннюю можно монтировать и после создания полноценной смотровой ямы. Перед работой лучше создать полноценный чертеж, в котором будут указаны все материалы, из которых изготавливается конструкция.

Защита смотровой ямы снаружи

Если в месте возведения гаража почвенные воды залегают очень глубоко, к примеру, ниже 2,5м, гидроизоляцию смотровой ямы можно не выполнять

Важно проверять уровень почвенных вод весной. Если даже во время половодья он не поднимается выше указанного показателя, о гидроизоляции можно не беспокоиться

Однако геологическая обстановка может меняться. В сухом месте запросто может появиться вода спустя несколько лет. При уже имеющейся смотровой яме следует оборудовать ее изнутри. Для этого используют специальные пропитки. Они глубоко проникают в структуру камня и отлично защищают смотровую яму от проникновения воды.

Для наружной гидроизоляции смотровой ямы применяются разнообразные пленки. Котлован застилается такими изделиями от одного кря до другого. При этом необходимо делать выпуск по 15 см с каждой стороны. Укладывать полотнища необходимо внахлест. Стыки соединяют двусторонним скотчем. Пленка должна хорошо прилегать к стенам. Для этого ее необходимо расправить. Во время монтажных работ нужно внимательно следить за сохранением целостности пленки.

Внутренняя гидроизоляция смотровой ямы

В качестве внутренней гидроизоляции смотровой ямы используется специальная пропитка. Такую гидроизоляцию называют обмазочной. Смотровая яма в гараже может обмазываться специальным составом для бассейнов. При использовании такого материала на поверхности стен появляется водонепроницаемая пленка, которая по внешним параметрам и характеристикам напоминает резину. Она обычно окрашивается в голубой и после застывания отлично моется. При использовании такого состава обработку следует проводить минимум 2 раза.

Другой вариант защиты смотровой ямы от воды – использовать грунтовку, в основе которой лежит цемент. В ней содержатся полимерные частицы, способные надежно блокировать маленькие каналы, пропускающие влагу. При выполнении одной из таких мероприятий гигроскопичность стен значительно снижается. Если в яме постоянно появляется вода, следует провести обработку 2 раза.

Устройство кессона в смотровой яме

Чтобы смотровая яма в гараже была надежно защищена от влаги, можно выполнить кессон. Для этого из металлических листов сваривают короб и устанавливают в котлован. Его необходимо обработать антикоррозийными средствами. При герметичном выполнении сварных швов вода проникать в яму не будет. Если воды слишком много, кессон может «всплыть».

Для исключения такой ситуации следует приварить к кессону уголки, уходящие на 1,5 м в грунт. Чтобы не проводить масштабные земляные работы, следует перед монтажом кессона забить в грунт уголки, а их концы оставить снаружи. К кессону они привариваются после его помещения в котлован. Яму при этом придется выполнить больших размеров. Преимущество такого решения заключается в том, что уголки будут забиты в более плотный грунт и держать кессон будут лучше.

Существует еще одни способ избежать поднятия кессона в смотровой яме под действием грунтовых вод. На некоторой высоте необходимо выполнить дырку. Через нее вода будет поступать в кессон по мере подъема. Впоследствии ее выкачивают. Такая смотровая яма может простоять больше 20 лет, пока металл не проржавеет.

Приямок для водосбора в смотровой яме

При наличии уже готовой ямы вода все равно может в нее проникать. От этого иногда не спасает и обмазочная гидроизоляция. В таком случае придется сооружать дренажную систему. Она может располагаться вокруг всего гаража. Также можно выполнить специальную ямку, в которой будет собираться лишняя влага. Выполняется приямок в углу ямы. Скапливающуюся воду впоследствии выкачивают из приямка насосом. Система может работать автоматически. Для этого в приямок устанавливают датчик уровня воды.

Под приямок следует выполнить опалубку, а затем залить в нее бетон. После этого необходимо выполнить гидроизоляцию приямка. Она обычно проводится вместе с гидроизоляционными работами, выполняемыми по всей смотровой яме.

При такой гидроизоляции полное избавление от сырости невозможно, поэтому на пол настилают доски. Защитить их от гниения получится при помощи специальной обработки. Можно купить специальную пропитку для дерева, которое контактирует с грунтом.

Что делать, если в гараж попала вода?

Дождевая вода в гараже или грунтовая — ещё не повод для паники. Правильно установленная дренажная система позволит воде уходить, так и не попав в помещение. Существует 2 системы дренажа:

  • внешняя;
  • внутренняя.

Суть первой заключается в том, что нужно вырыть глубокую траншею шириной 40 см. по внешнему периметру гаража. Дно траншеи должно быть ниже уровня пола примерно на 40 см. Через каждые 2 метра бурятся скважины до глубины залегания материнского песка. В них устанавливаются полимерные трубы, предварительно обернутые в геотекстиль.

Выходные отверстия труб должны быть защищены мелкой сварной решеткой во избежание попадания твёрдых материалов внутрь. На дно траншеи укладывается геотекстиль, затем насыпается щебенка и ее слой нужно обернуть краями геотекстиля. Траншея засыпается гравием.

Внутренняя система дренажа отличается тем, что работы происходят внутри помещения. Чтобы вырыть траншею, потребуется вскрыть пол. Траншея получается небольшой глубины — 40-50 см. Трубы диаметром 20-110 мм. укладываются горизонтально. На каждой из них должны быть отверстия по 4-5 мм. по всей трубе.

На каждый метр соблюдается 3 мм. уклона. Трубы укладываются на слой щебня. Они должны быть направлены к сливному колодцу, который можно купить в готовом виде или сделать самому.

Сверху трубы снова засыпаются щебнем, заворачиваются в геотекстиль и засыпаются песком. Сливной колодец оборудуется насосом, который срабатывает, когда вода в нем достигает критической метки.

Стены ямы можно обработать жидкой резиной. При процессе распыления она образует прочный водонепроницаемый слой толщиной 1-3 мм. После первого распыления действия можно повторить. Такой защите не страшны ни температурные перепады, ни вода. Служит она до 50 лет.

Течет гараж: что делать? Надо правильно покрыть кришу. Если хотите узнать подробнее, смотрите ниже видео:

Какой способ гидроизоляции выбрать, решать хозяину гаража. Если на этапе строительства были предусмотрены все детали и мелочи, то повторные работы по гидроизоляции понадобятся только через несколько лет. Если гараж протекает уже через несколько месяцев, то это говорит о том, что при строительстве были допущены ошибки.

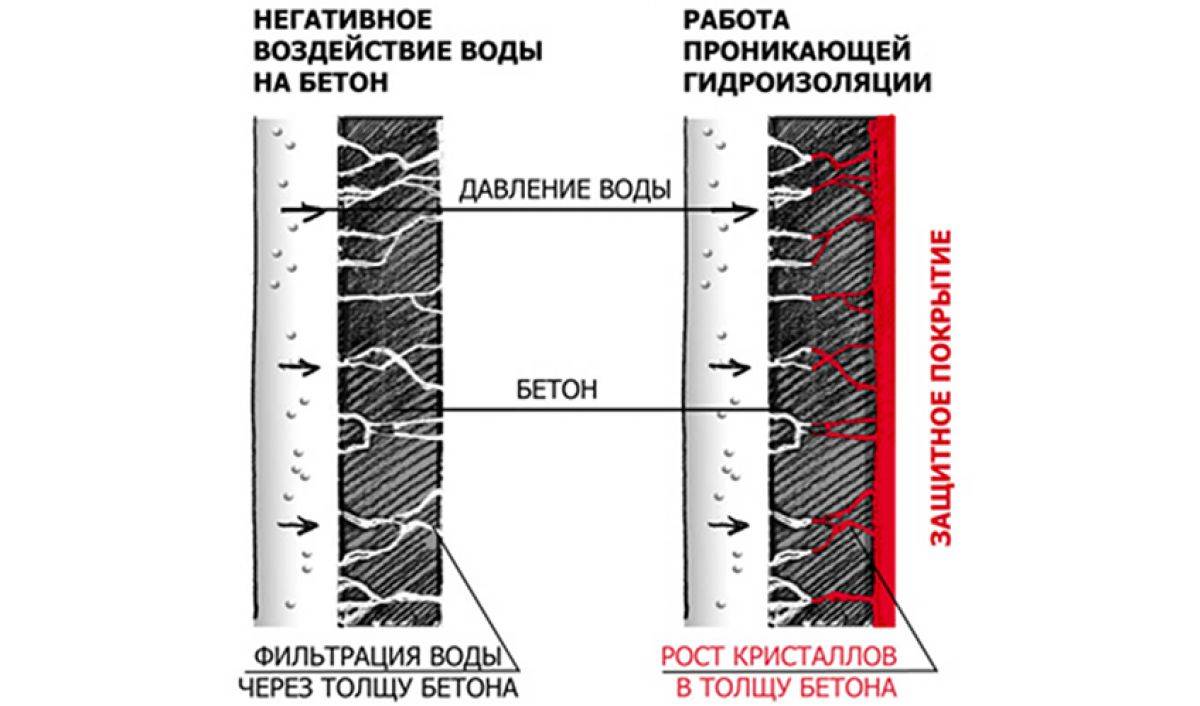

Проникающая гидроизоляция для защиты от грунтовых вод

Сухие смеси для приготовления растворов в построечных условиях, довольно эффективны для противокапиллярной гидрозащиты. Преимущества перед рулонным материалом – бесшовное нанесение на любые поверхности любых конфигураций. Покрывают проникающими составами смотровые ямы, стены подвалов и цокольных этажей, полы и стены, любые подземные конструкции. Отличное взаимодействие с бетоном и кирпичом, при любой степени влажности конструкций. Противостоит и прямому и обратному давлению.

Если поверхность для нанесения сухая, ее предварительно смачивают водой. При нанесении на поверхность происходит реакция кристаллизации, с заполнением всех трещин, микротрещин и каверн. По соотношению цена/качество и технологичности вариант проникающей гидроизоляции считают внеконкурентным. Имеется широкий выбор не только сухих смесей, но и готовых к нанесению пропиток.

Как устранить проникновение грунтовых вод в смотровую яму (подвал) гаража?

В смотровой яме гаража постоянно стоит вода, периодически мы ее откачиваем, но она появляется вновь. Как правильно сделать гидроизоляцию и устранить проникновение грунтовых вод?

Есть несколько способов решения проблем с грунтовыми водами. Самым надежным можно считать устройство дренажной системы, но можно остановиться и на гидроизоляции. Лучше всего применять мембранную гидроизоляцию проникающего действия, однако вполне можно остановиться и на обычной битумной мастике, жидкой резине. Как вариант, можно рассмотреть устройство специального колодца, в котором будет скапливаться вода и впоследствии откачиваться.

Сразу же хочу отметить, в некоторых случаях (близко грунтовые воды) смотровые ямы вообще лучше не строить (если грунтовые воды, 2-а, 2,5 метра от поверхности), то есть категорически не рекомендуют этого делать, ибо система дренажа, гидроизоляция, это настолько дорого что весь смысл этой ямы сводится к нулю, плюс постоянная повышенная влажность губит автомобиль.

Если яма у Вас уже построена, то можно пробовать гидроизолировать уже готовую яму.

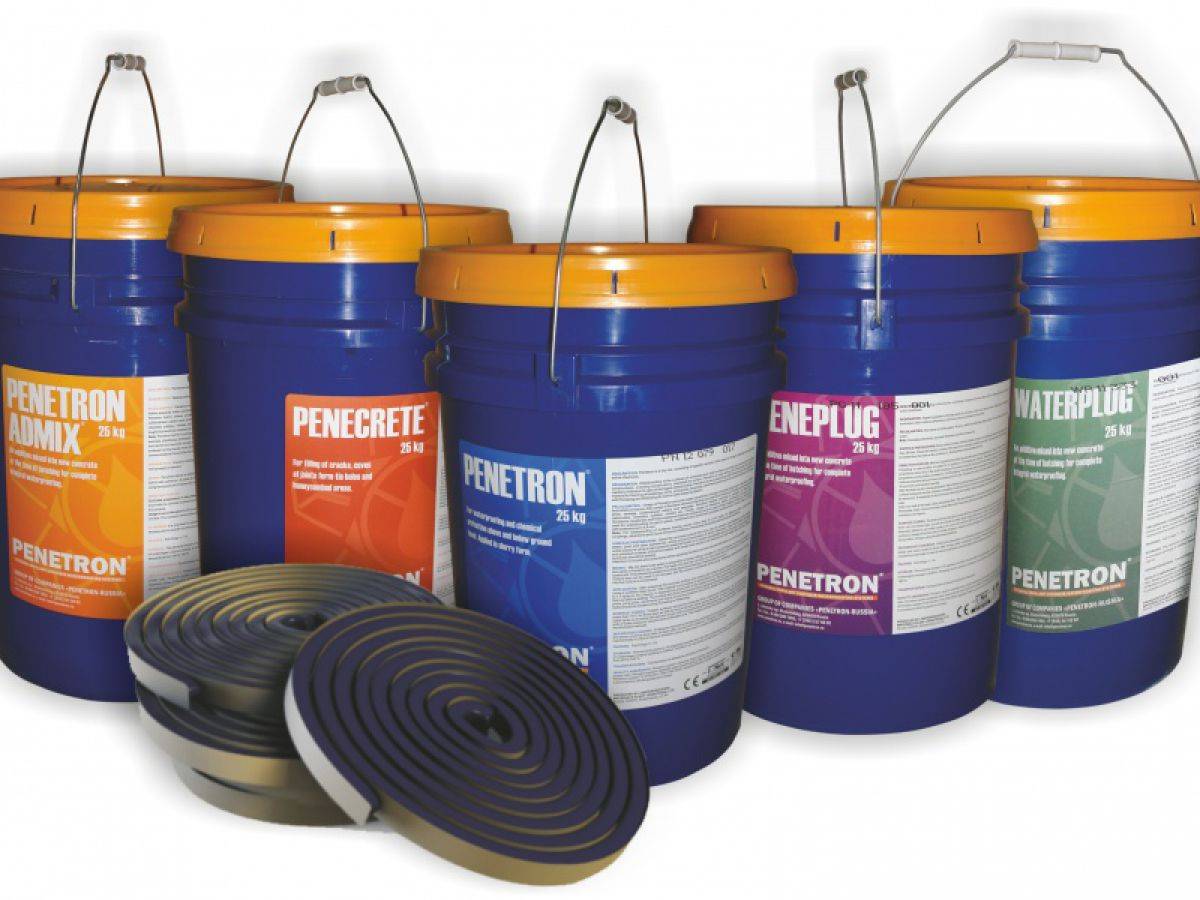

Покупаем проникающую гидроизоляцию (это глубоко проникающая гидроизоляция), вот не плохая «Пенетрон»,

Продаётся такая гидроизоляция в виде сухой смеси.

Подготовка включает в себя очистку поверхности от загрязнений, особенно обратите внимание на масляные загрязнения, ведь речь о смотровой яме. Если масляные загрязнения обширные, промойте поверхность слабым раствором кислоты

Если масляные загрязнения обширные, промойте поверхность слабым раствором кислоты.

Замешиваем гидроизоляцию, чуть увлажняем поверхность и наносим в два слоя, работаем кистью.

Первый слой прямо на влажную поверхность после смачивания, второй слой после того как первый чуть прихватится и опять увлажняем.

Самое главное это равномерный слой и без всяких пропусков.

А дренаж и всё такое, делается на стадии строительства ямы, возможно проблема у Вас более глобальная и всё же без насоса и постоянной откачки не обойтись (см. выше не всегда можно и нужно строить смотровые ямы).

Рубероид тоже вариант, причём более дешёвый, но от грунтовых вод он вряд ли спасёт.

Из каких материалов делают

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки  ямы делать из армированного бетона.

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.

Алгоритм работы

Чтобы дренажная система работала правильно и бесперебойно, ее необходимо качественно вмонтировать, следуя всем правилам проведения работ. Вот краткий курс, как устанавливается дренаж.

  1. На первом этапе работ копается просторная траншея с уклоном, для достаточного стекания воды. Уровень траншеи делается ниже пола и копается по всему периметру фундамента. А также для дренажной системы понадобится широкий глубокий колодец, его необходимо установить недалеко от гаража, примерно 10-15 метров.
  2. Траншея выкладывается с помощью геотекстиля.
  3. На него выкладывается плотный толстый слой щебенки, толщиной в 10 см – это первичный слой для фильтрации воды.
  4. Далее начинается закладка основной дренажной трубы, желательно завернуть трубу в геотекстиль, прежде чем укладывать на насыпь.
  5. В течение всех работ следите за тем, чтобы угол уклона оставался таким же и сохранялся по всей длине трубы траншеи. Далее выводящая труба прокладывается к установленному поодаль колодцу с использованием тройника.
  6. После укладки трубы, уклон снова покрывается щебенкой. Оставляется в процессе работы лишь 20 см до верхней границы траншеи.
  7. Полностью изолирует дренажную систему от грунта последний слой геотекстиля, наложенный на слой щебня. Завершенную траншею можно засыпать песчаной смесью.

Дренажная система готова, она надежно защищает подвал от грунтовых вод в любое время года. Устанавливать подобную систему рекомендуется владельцам гаражей, находящимся недалеко от водоемов.

Как сделать смотровую яму в гараже

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Из кирпича: пошаговый фотоотчет

Начали копать котлован

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Как сделана нища в яме

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Короб из металла

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

Особенности изготовления стенок из бетона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Способы гидроизоляции подвала и смотровой ямы гаража

При  отсутствии  или некачественном проведении гидроизоляционных мероприятий во время строительства гаража смотровая яма и подвал могут стать местом сбора грунтовых вод, причиной увлажнения стен, образования и развития плесени.

Существует три основных типа гидроизоляционных мероприятий, осуществление которых позволяет решать проблемы различного типа:

  • Безнапорная гидроизоляция предназначена для защиты помещений от паводков и атмосферных осадков. Работы по её осуществлению заключаются в нанесении битумных мастик на пол и стены.
  • Противонапорная гидроизоляция направлена на защиту подземных помещений от попадания в них грунтовых вод. Для решения этой задачи сооружают гидроизоляционный пирог, состоящий из 3-х слоев шламового раствора, перемежающегося с битумными мастиками.
  • Противокапиллярная гидроизоляция защищает пол помещения от проникновения влаги по капиллярам. Состав мероприятий – гидроизоляция трещин и швов, обработка поверхностей составами глубокого проникновения.

Гидроизоляция стыков и трещин играет важную роль в общем обеспечении защиты подземных гаражных помещений от проникновения влаги.

Материалы и инструменты

Для строительства овощной ямы необходим набор определенных материалов и инструментов

Для выполнения работ вам потребуются следующие инструменты и материалы:

  • лопаты;
  • ведра для поднимания земли наверх;
  • емкость для замешивания раствора;
  • крепежные элементы (гвозди или саморезы);
  • молоток или шуруповерт;
  • доски для пола и крышки;
  • щебень;
  • песок;
  • цемент;
  • металлический уголок;
  • утепляющий материал.

Этапы строительства овощной ямы своими руками

  1. Для начала сверьтесь с подготовленным заранее проектом и выкапывайте котлован в соответствии с указанными в нем размерами. Самый простой вариант – сделать углубление в земле со сторонами 1,2Х1,4 м, глубиной 2 м. Работу следует выполнять не в одиночку, а с помощником.
  2. Когда будет готов котлован, необходимо как можно лучше укрепить стены. Каким бы удобным для работы не был состав грунта, с течением времени земля может осыпаться, и ваш погреб окажется заваленным. Поэтому следует как можно аккуратнее выполнить дно из бетона, а по углам будущего погреба выставить металлический каркас. В качестве материала лучше всего подходит уголок из металла – из него выполняют раму по всему периметру сооружения.
  3. Между каркасом и стенкой будущего погреба устанавливают барьер, который предохраняет от осыпающейся земли. Он представляет собой мелкоячеистую сетку-рабицу. Сверху каркаса укладывается рама, задача которой – удерживать крышку. Ее можно сделать из досок, на которых укрепляют теплоизоляционный материал. Крышка должна как можно плотнее примыкать к раме – так внутрь ямы не будет попадать холод.

Для чего необходимо делать гидроизоляцию

Гидроизоляцией называют комплекс мероприятий, предназначенных для предотвращения проникновения влаги от грунтовых вод или атмосферной внутрь помещения.

Подобное явление грозит:

  • разрушением конструкций в связи с промоканием, по причине нарушения свойств материалов или в результате температурных колебаний;
  • порчей имущества – коррозионное повреждение автомобиля, выход из строя электрооборудования здания и установленных приспособлений;
  • интенсивным образованием конденсата с вышеуказанными последствиями.

Правильная гидроизоляция конструкций при выполнении строительных работ или элементов уже возведенного здания позволит избежать перечисленных проблем.
