Как сделать обвязку каркасного дома из досок: нижняя и верхняя: фундамента и второго этажа своими руками – Обзор

Особенности процедуры

От того, насколько правильно выполнена обвязка, зависит надежность всей конструкции. Поэтому для создания такого основания обязательно выполняется нижняя обвязка, которая соединяет фундамент, стены и лаги пола

Также без нее не получится создать ровную площадку, что важно при создании правильной нагрузки

Поэтому в процессе монтажа нужно придерживаться следующих рекомендаций:

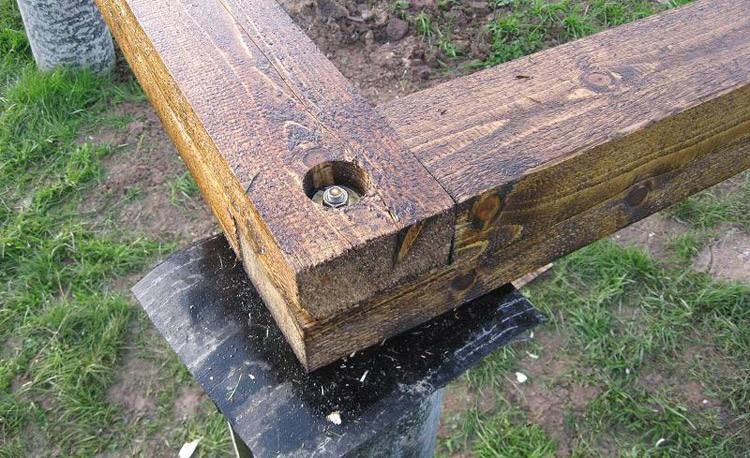

• предварительно уложить на элементы фундамента гидроизоляционный материал (это может быть рубероид или более дорогостоящие и долговечные аналоги);
• убедиться в том, что доска хорошо откалибрована, все ее стороны ровные (все элементы обвязки нужно тщательно подбирать по размеру);
• обработать обвязочный материал антисептическим составом;
• следить за тем, чтобы обвязка выполнялась в строго горизонтальной плоскости (это исключит неравномерные нагрузки).

Когда применяется?

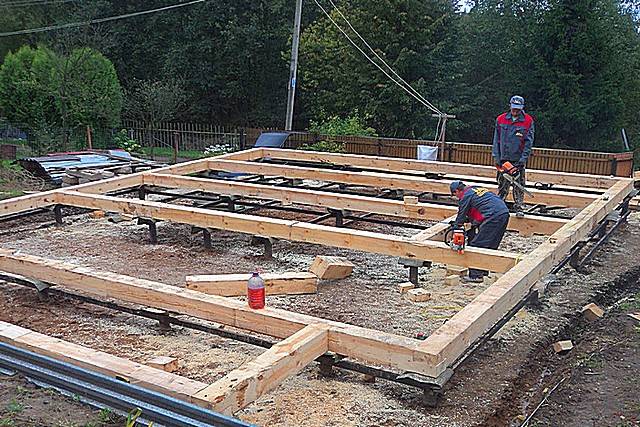

Обвязка представляет собой соединительную конструкцию, без которой, площадь опоры на почву будет значительно ниже. Использование дерева или металла в качестве обвязочного материала позволяет защищать подполье от любого воздействия со стороны улицы.

Обвязка необходима для распределения нагрузки. Без нее не обойтись в случае, когда из-за сложного грунта опоры заглубляются не равномерно.

Если не создать единую конструкцию, то через несколько лет могут появиться перекосы, произойдет усадка постройки. Такое может произойти и в случае наличия обвязки, но шансы возникновения проблем значительно снижаются.

Тем не менее, доски в качестве обвязки применяются для наиболее легких строений, чаще для каркасных.

Плюсы и минусы

У обвязки винтового фундамента доской есть ряд преимуществ, если сравнивать с аналогичной обвязкой при помощи бруса:

1. Доска намного меньше деформируется и не растрескивается. Из-за массивного сечения бруса на нем довольно часто появляются трещины уже на этапе монтажа конструкции.
2. Доски намного проще соединить в одну линию. Иногда в процессе строительства приходится изготавливать балки длиной более 6 метров. При использовании бруса, такой элемент невозможно поднять.
3. Работать с доской намного удобнее, так как она обладает меньшим весом. Это позволяет «примерить» конструкцию и откорректировать ее положение.
4. Доски не требуется предварительно сушить.
5. Если сравнивать доску и брус одной и той же толщины, то доска способна выдержать больший вес.

Среди минусов обвязки при помощи доски можно выделить недолговечность материала. Хотя многое зависит от конкретной породы дерева. Но даже при этом условии некоторые отдают предпочтение швеллерам (обвязке при помощи металломатериалов).

Шаг 4: Перекрытие

Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.

Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.

Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.

Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.

Крепление балок кронштейнами.

Последовательность работ:

1. Устанавливают по периметру дома лобовую доску 50х200 мм.
2. Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
3. Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
4. Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.

Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.

Шаг 5: Стропильная система и кровельный материал

Стропильную систему каркасного дома монтируют в несколько этапов:

1. Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
2. Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
3. На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
4. Размечают места крепления стропильных ног.
5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
6. Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
7. Прикручивают к низу стропил карнизные планки.
8. Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.
9. Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.

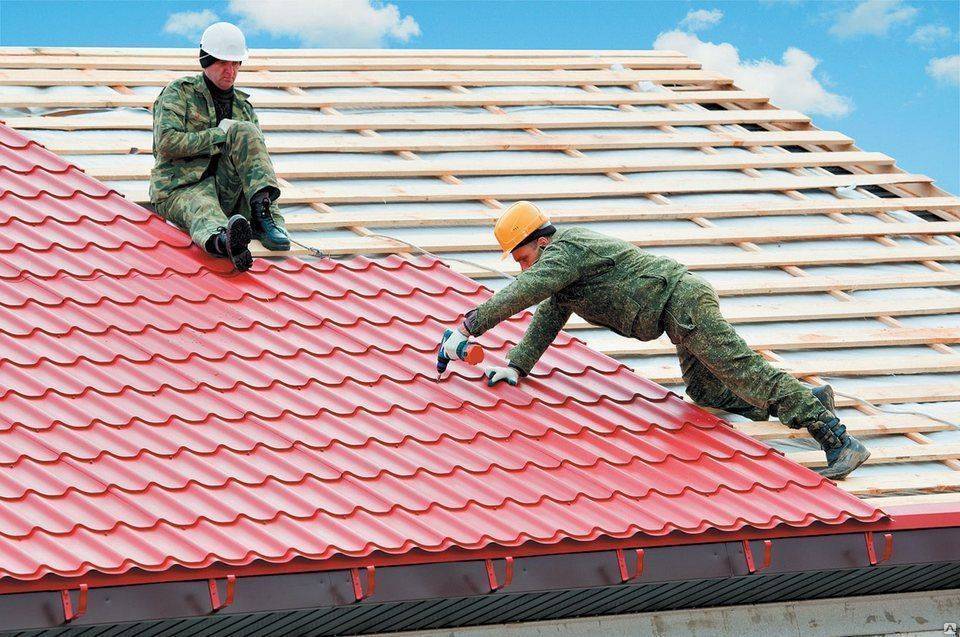

Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:

1. К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
2. Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м². Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
3. Устанавливают коньковые элементы и ветровые планки.

Устройство каркаса

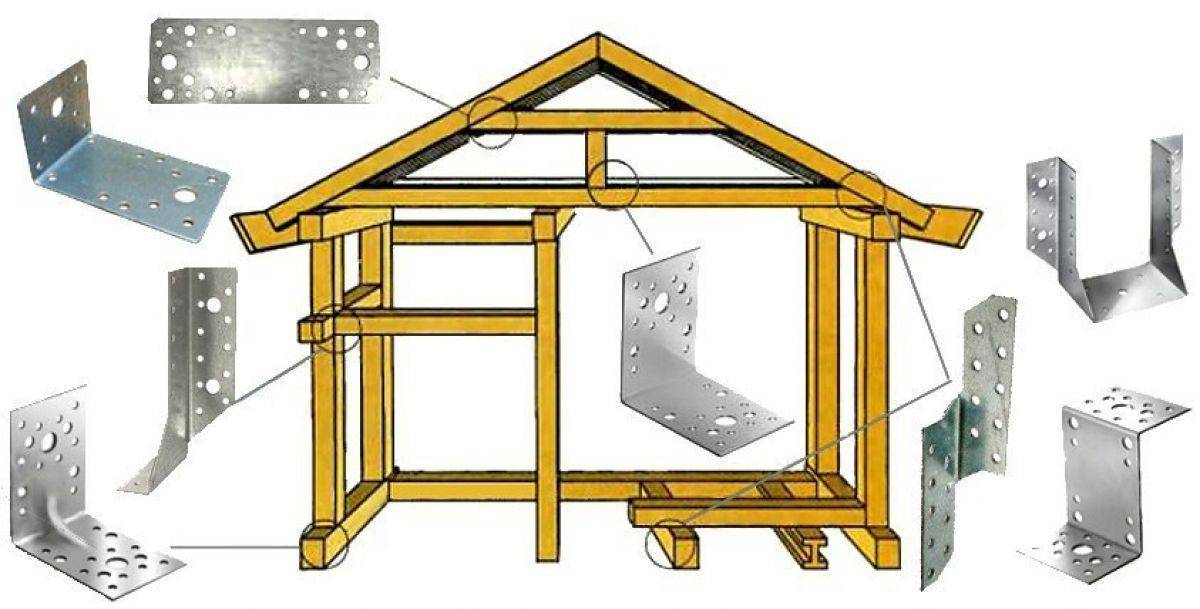

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.

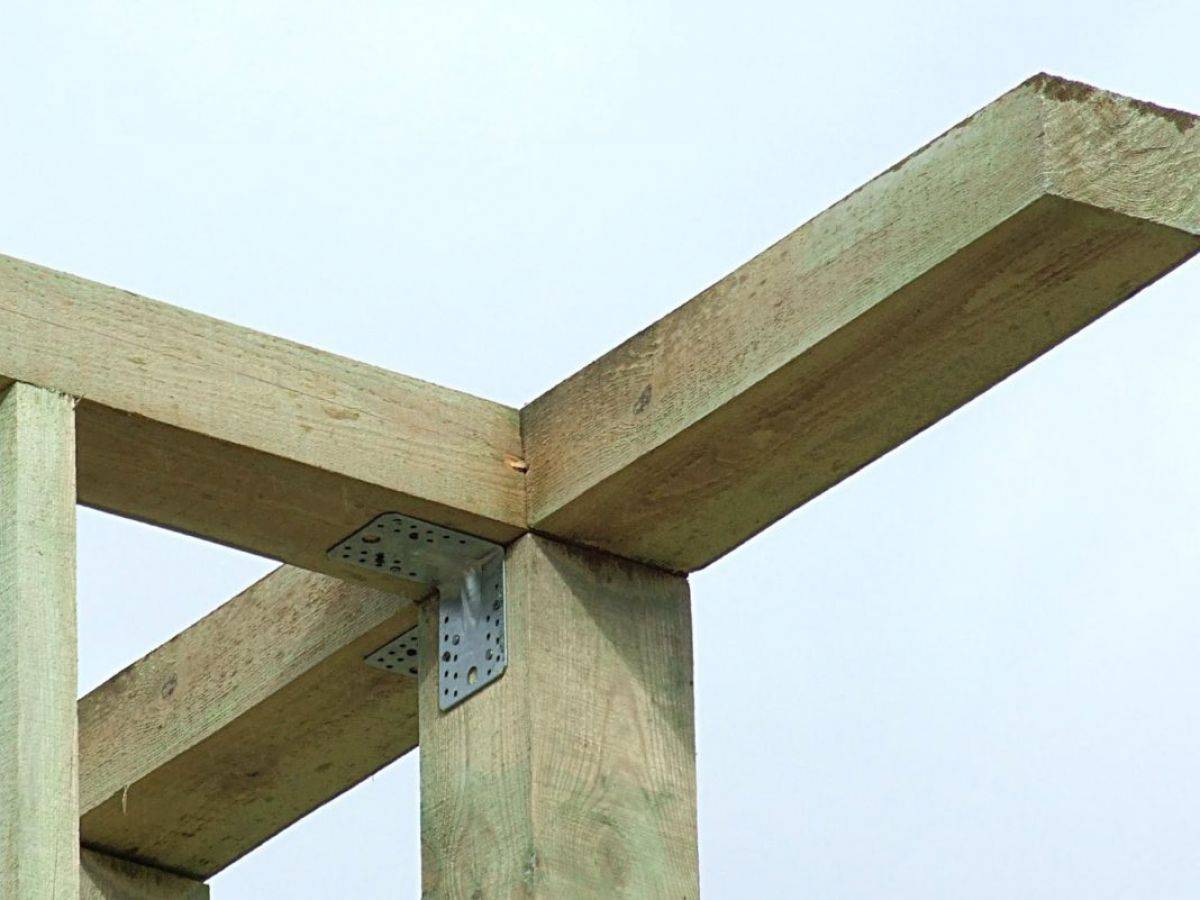

Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.

При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.

Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.

В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.

После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.

К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.

Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.

Порядок выполнения работ

Делать дополнительную обработку древесного материала прежде, чем приступить к сооружению обвязки, просто необходимо. Брус пропитывают специальными составами, предотвращающими гниение и надежно защищающими древесину от воздействия влаги и перепада температур.

Первым этапом работ является нанесение гидроизоляции на основание

Кроме того, используют составы, повышающие огнестойкость и пожаробезопасность. Не лишней будет и обработка антисептическими средствами, позволяющими избежать появления грибка и плесени.

Обвязка основания каркасного дома начинается с укладки гидроизоляции на верхнюю грань фундамента. Каркасные дома возводят чаще всего на ленточном или свайном фундаменте, следовательно, гидроизоляция укладывается по всей поверхности в два слоя, которые надежно склеены между собой.

Гидроизоляционный слой может быть создан при использовании рубероида или битума. Перед началом работ брус, предназначенный для обвязки, следует хорошо просушить, затем выбрать способ, которым составляющие конструкции будут крепить друг к другу. В местах угловых соединений элементы скрепляются или в полдерева, когда в торцах снимается под прямым углом половина толщины бруса, или в полулапу, когда угол среза может быть произвольным.

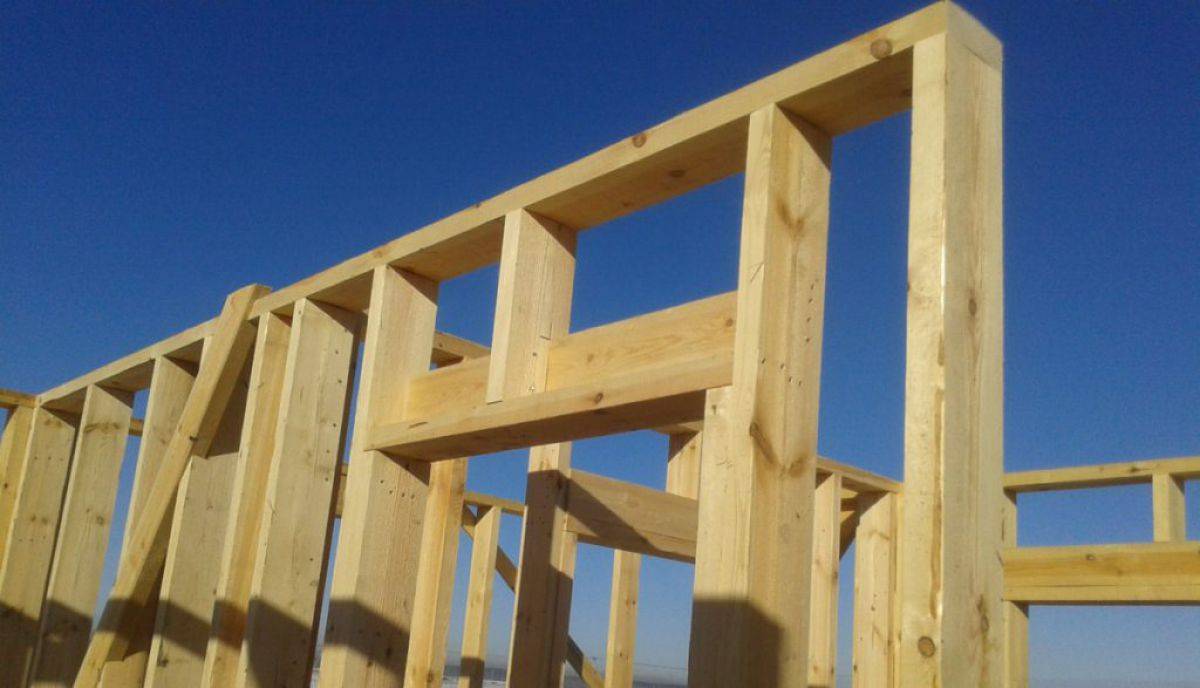

Шаг 3: Каркасные стены

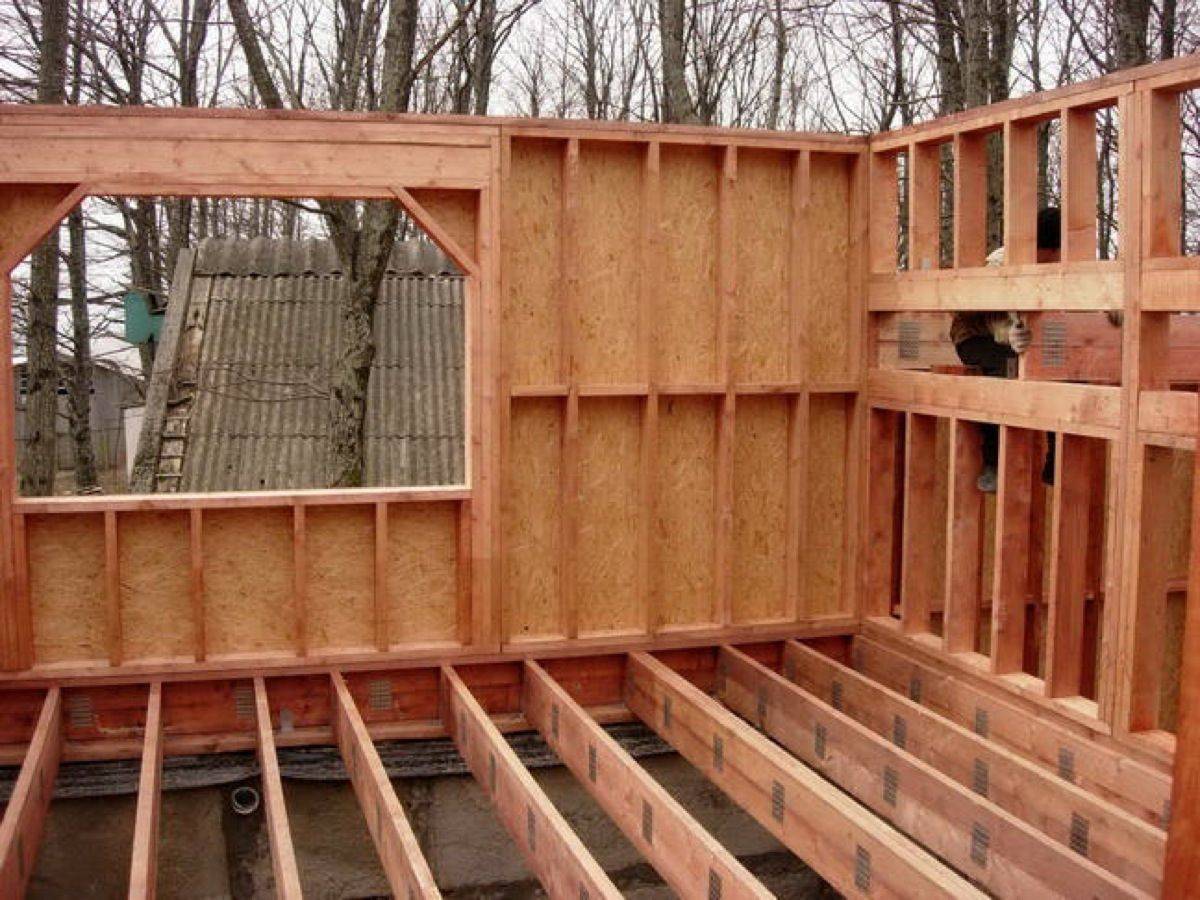

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

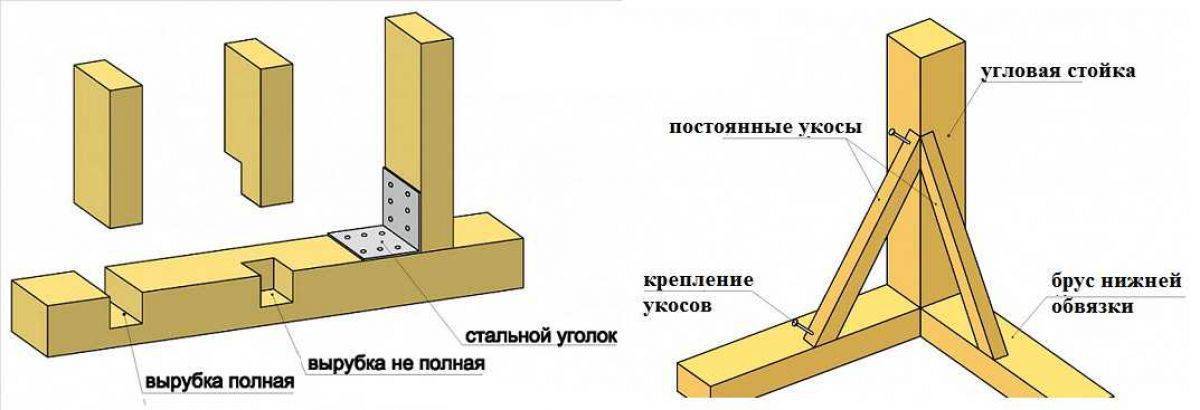

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
11. Шаг крепления ГКЛ на потолке – не более 17 см.

Отделка фасада сайдингом

В первую очередь при монтаже сайдинга, устанавливаются наличники на окна, стартовый профиль, углы и прочая доборка, панели сайдинга ставятся в последнюю очередь. Окно готово.

Дождались вечера, и прикручиваем стартовый профиль с помощью оптического уровня, длинна 10 метров, поэтому оптический уровень самое то.

Стартовый профиль готов, делаем углы.

Первый этаж каркасного дома, с одной стороны обшит. Сайдинг фирмы Деке, блок хаус, цвет Банан. Смотрится очень не плохо, имитация профилированного бруса.

Установили строительные леса, так как высота стен каркасника, около шести метров, обычные леса не достанут.

Отделал окна второго этажа наличниками. Сверху поставили молдинг, там будут соффиты.

Обшиваем сайдингом далее, справа на фото баня, которая построена годом ранее. Сайдинг на ней такой же.

С фронтоном все сложнее, леса не достают, поэтому что бы обшить фронтон каркасного дома, ставим лесницы на второй этаж лесов. Отсутствующий лист Ондулина это лаз с крыши, потом его поставлю. Там же на фронтоне уже стоит антенна для усиления мобильного Интернет

Сделали все три стороны каркасного дома, далее приступили к постройке гаража, который примыкает к дому.

Цена за обвязку под ключ

Если говорить о стоимость работ, то стоит рассмотреть примерные расценки в крупных городах:

1. Москва. Обвязка с использованием пиломатериала из лиственницы обойдется около 1400 рублей за м. п. (с учетом стоимости материала). Из сосны — будет стоить около 1000 рублей за м. п.
2. Санкт-Петербург. Стоимость чуть ниже. В Санкт-Петербурге обвязка одного погонного метра свайного фундамента лиственницей может стоить порядка 1200 рублей за м. п.
3. Омск. Обвязка обойдется в 200 рублей за м. п. Если прибавить стоимость материала, то выйдет около 1000 рублей за м.п., но можно найти и дешевле.
4. Новосибирск. Обвязка стоит от 680 до 1150 рублей с учетом стоимости материала.
5. Красноярск. Стоимость также колеблется от 700 до 1200 рублей.

Выводы

Лаги и нижняя обвязка входят в состав пирога чёрного пола, сделав который мы получаем готовое цокольное перекрытие первого этажа каркасного дома.

Нижняя обвязка каркасного дома и последующее устройство пола своими руками – вполне осуществимое мероприятие. Она не имеет сложной конструкции и не требует наличия какого-то особенного оборудования для монтажа. Все требования — обеспечение плоскости и горизонтали, прочность крепления к основанию и обязательные гидроизоляционные мероприятия.

Соблюдение этих условий гарантирует правильную сборку нижней обвязки, которая послужит надежной связкой для пола, стен и фундамента и обеспечит долговременную службу всех элементов конструкции каркасного дома.
