Как правильно обвязать котел отопления для частного дома

Примеры обвязки котла в два контура для маленьких домов

В тех случаях, когда дом или дача характеризуются малой площадью – до порядка 100 квадратов, и имеет несколько комнат отдельной планировки, которые требуется обогревать, оптимальным вариантом считается однотрубная сеть.

Преимущества такой сети заключаются в:

  • простая конструкция
  • легкий, беспроблемный монтаж
  • невысокая стоимость
  • экономия материалов

Небольшая площадь дома говорит о том, что, в целом, жильцов в нем немного, а значит, небольшим будет и расход горячей воды – как для бытовых нужд, так и для отопления. Для домов малой площади хорошо подойдут обычные алюминиевые батареи, но с увеличенным количеством секций. Увеличенного количества в таких случаях требует и объем в трубах теплоносителя. Монтаж радиаторов можно осуществлять параллельно контуру, без его размыкания. Схема по осуществлению врезки может быть, как нижней, так и диагональной.

Рекомендация: желательно ставить на каждую батарею устройство по балансировке подачи (дроссель), отсекающий обратный вентиль и кран для осуществления стравливания кислорода.

Если выбрана нижняя схема разводки, то не рекомендуется размыкать контур или уменьшать у основного контура сечение. При этом, трубу этого контура сразу после генератора тепла рекомендуется резко и максимально вертикально поднять, чтобы создать «разгонный» коллектор. После этого действия следует вести трубу вниз с постоянным наклоном. Стоит отметить, что такой вариант разводки, к сожалению, не отличается эстетичностью, но он является оптимальным для того, чтобы радиаторы разогревались наилучшим образом с помощью естественной циркуляции в те моменты, когда насос выключен.

Далее, перед котельной установкой по стреле движения теплоносителя рекомендуется установка расширительного бака мембранного типа, который будет при разогреве воды компенсировать ее растущий объем. Емкость бака должна составлять порядка 10 % от объема теплоносителя.

Главные отличия двух контуров от одного

Самое главное и основное отличие двухконтурных котлов от одноконтурных заключается в том, что первый вид установок использует энергию, полученную путем использования какого-либо топлива, не только для отопления жилища, но также и для подготовки санитарной и бытовой горячей воды.

В целом, одноконтурные устройства тоже можно использовать для нагрева воды в системе ГВС, но только с помощью бойлера, который надо докупать отдельно и который будет греть воду методом косвенного нагрева. Покупка дополнительного оснащения в виде бойлера и подключение его к системе и котлу стоит определенных денег – эти дополнительные траты соизмеримы той разнице в цене, которую имеют двух и одно контурные агрегаты.

Иными словами, котел в один контур вместе с дополнительными комплектующими и котел на два контура, будет стоить примерно одних и тех же денег. Только второй вариант априори демонстрирует лучшую продуктивность работы обеих инженерных систем, так как оборудование изначально разработано и рассчитано под озвученные цели. В случае с одноконтурной установкой, теплоноситель, предназначенный для отопления дома, будет отдавать часть своей энергии на нагрев воды в баке. А в случае с двумя контурами – энергия, полученная в ходе сгорания топлива, будет подаваться на согрев воды напрямую.

Что может входить в обвязку одноконтурного газового котла?

В обвязку одноконтурного агрегата может входить:

  • газовый котел;
  • система радиаторов;
  • предохранительный клапан;
  • расширительный бак;
  • воздухоотводчик;
  • циркуляционный насос;
  • бойлер косвенного нагрева;
  • гидрострелка;
  • фильтры грубой очистки.

Предохранительный клапан необходим, чтобы сбросить избыток теплоносителя в случае роста давления в контуре. Иначе это может привести к разрыву труб. Излишки воды выводятся через дренажную трубу в канализацию.

Большинство газовых агрегатов имеют свой расширительный бак – он необходим для компенсации повышенного объема воды или антифриза в отопительном контуре. Объем мембранного бака не должен быть меньше 10% от количества теплоносителя. Если система отопления слишком велика и встроенной расширительной емкости не хватает, то приобретают еще одну и включают ее в обвязку.

Воздухоотводчик служит для предотвращения появления в контуре воздушных пробок, которые могут остаться после слива теплоносителя.

Бойлер косвенного нагрева устанавливается для того чтобы одноконтурный газовый котел играл роль двухконтурного и смог производить помимо отопления еще и горячую воду.

Циркуляционный насос в обвязку включают, если имеющийся аналог в газовом котле не обеспечивает достаточный напор теплоносителя в системе. Потребляемая мощность насосов составляет от 50 до 200 Вт – при необходимости ее можно изменить.

Гидрострелка представляет собой трубку с патрубками для подключения нескольких контуров. Данный элемент обвязки позволяет подключить в одну систему контуры с разным давлением и температурами теплоносителя.

Фильтр грубой очистки ставят на трубу подачи воды в газовый котел. Он защищает теплообменник агрегата от попадания мусора и грязи из отопительной системы, которые могут вывести его из строя.

Что касается расположения всех элементов развязки, то предохранительный клапан и воздухоотводчик обычно объединяют в одну группу безопасности. Ее ставят на выходе теплоносителя из котла, где давление и температура максимальны. Насос устанавливают перед агрегатом в месте, где температура теплоносителя минимальна. Расширительный бак можно монтировать в любой точке контура на некотором удалении от насоса.

Какие трубы подойдут для обвязки?

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Обратите внимание! На входе и на выходе желательно установить шаровые краны. Это позволит снять теплообменник или газовый котел без слива теплоносителя.

Газовый котел и бойлер

Одноконтурный газовый котел также может являться источником нагрева системы ГВС. Для этого используется специальное оборудование – бойлер косвенного нагрева, который включается в схему подключения. Он представляет собой емкость, внутри которой располагается трубопровод, подключаемый к системе отопления.

Подсоединение осуществляется следующим образом:

  • На входную и выходную группу бойлера устанавливаются запорные краны, чтобы в случае необходимости можно было исключить устройство из общей системы отопления.
  • Обвязка бойлера выполняется при помощи трехходовых термостатических клапанов. С их помощью осуществляется разделение теплоносителя, выходящего из котла на два потока: в бойлер косвенного нагрева и в систему отопления.
  • Регулировка осуществляется автоматически. После того как температура в бойлере снизится ниже критической, поток теплоносителя переправиться на трубопровод идущий через бак косвенного нагрева. После выхода из него патрубок подсоединяется к системе отопления.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Подключение твердотопливного котла к гравитационной системе отопления

Гравитационная система отопления характеризуется естественной циркуляцией теплоносителя в системе отопления. При нагревании теплоносителя горячая вода от котла вытесняет более холодную, отдавшую тепло посредством радиаторов отопления. Остывшая вода поступает в котел, цикл повторяется и тем самым поддерживается непрерывная циркуляция.

Рассмотрим самую простую схему обвязки твердотопливного котла в системе с расширительным баком открытого типа (система гравитационного типа):

1) Твердотопливный
котел
2) Подающая магистраль
3) Расширительный бак
4) Отопительный прибор (ОП)
5) Обратная магистраль

Несмотря на минимальное количество компонентов, система содержит все необходимое для безопасной эксплуатации котла. Под безопасностью подразумевается защита от перегрева и повышения давления в системе. Постоянная циркуляция воды позволяет не допустить перегрева котла. При этом нужно помнить о важных правилах организации гравитационной системы отопления:

  • Одним из важных параметров системы выступает величина циркуляционного напора — расстояние от центра отопительного прибора до центра отопительного котла. Чем выше этот показатель, тем эффективнее работа всей системы. Отопительные приборы должны быть расположены хотя бы на 30 — 50 см выше котла.
  • Хотя бы один контур в гравитационной системе должен быть неотсекаемым. Это значит, что циркуляция теплоносителя в нем при работающем котле не должна прерываться ни при каких условиях.

Избежать превышения допустимого давления в котле позволяет расширительный бак. Он может быть как открытого типа, так и мембранным:

  • Высота расположения расширительного бака открытого типа относительно котла определяет давление в котле, которое обычно ограничивается значением 2–2,5 бара для стальных котлов и 4 бара — для чугунных секционных. Такой бак являясь местом попадания в теплоноситель кислорода из воздуха не несет почти никакой угрозы долговечности чугунного котла, но грозит сокращением срока службы стального котла из-за коррозии.
  • Мембранный расширительный бак превращает систему отопления в закрытый объем и компенсирует объемные изменения теплоносителя, происходящих при его нагреве и охлаждении.

Схема обвязки твердотопливного котла в гравитационной системе отопления с мембранным расширительным баком:

1) Предохранительный клапан — обязательный элемент в закрытой системе. В дополнение к нему нужен еще и манометр для визуального контроля давления в котле.
2) Расширительный бак
3) Колпачковый вентиль для контроля, технического обслуживания и замены мембранных расширительных баков
4) Автоматический воздухоотводчик для спуска воздуха
5) Термостатический смеситель для обеспечения наиболее комфортной температуры воды на выходе
6) Водонагреватель

Расположив в одной из ветвей гравитационной системы отопления бак-водонагреватель (установка не менее чем на 30 см выше котла) можно получить горячую воду для бытовых нужд. При этом процесс нагрева воды будет саморегулирующийся. Как только жидкость нагреется, исчезнет разница температур в прямой и обратной линиях, и на выходе из котла циркуляция через контур прекратится. После использования горячей воды температура в баке понизится, что приведет к возобновлению циркуляции теплоносителя. Необходимым элементом такой схемы приготовления горячей воды является термостатический смеситель.

Изготовители твердотопливных котлов регламентируют не только максимальные давление, температуру, но и минимальную температуру котловой воды (50-65°С) или минимальную температуру воды в обратной линии (45-50°С). Чтобы обеспечить соблюдение этого требования в гравитационной системе, необходимо минимизировать перепад температур. Достигается это за счет увеличения скорости протока для меньшего остывания воды в системе отопления. На скорость потока влияет гидравлическое сопротивление системы — чем оно меньше, тем лучше. Уменьшить сопротивление потоку можно за счет применения труб большего диаметра, отопительных приборов с большим сечением каналов.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Примеры обвязки котла в два контура для больших домов

Большие площади загородных домов говорят о, как правило, большом числе проживающих в нем людей, соответственно, расход тепла и горячей воды для таких строений будет увеличенным. Для большого дома в несколько этажей оптимально подходит так называемая двухтрубная отопительная схема. Рекомендуется делать ее таким образом, чтобы она имела постоянную разводку батарей и верхний тип розлива.

Перечислим основные рекомендации по обустройству двух трубной схемы для больших строений:

  • нагретой воде следует течь прямо от котла вверх по основной подающей трубе, которая должна огибать здание по потолку последнего этажа или чердаку;
  • по огибающей трубе нагретая вода должна попадать сначала в стояки, к которым подсоединены радиаторы и батареи, которые не должны размыкать стояк полностью, но должны быть укомплектованы дросселем регулировки и определенными перемычками;
  • вторую ветку подводящего воду трубопровода рекомендуется оснащать отсекающим вентилем;
  • кран, который будет стравливать кислород можно установить в количестве всего одной штуки рядом с расширительным баком на верхнем этапе контура;
  • нижняя труба контура должна огибать строение по полу нижнего этажа или подвалу, вода по ней должна попадать обратно в теплогенератор;

Что нужно учесть при покупке котла

При покупке котла необходимо учесть квадратуру комнаты, где будет расположено устройство.

Если площадь небольшая, то рекомендуется приобретать настенные котлы – это портативные устройства, которые не создадут загромождений в помещении и могут быть установлены на кухне, в ванной или специально отведенной котельной. Настенные котлы легкие и обычно имеют размер небольшого шкафчика. Сразу возникает вопрос о мощности, ограничение которой составляет 30-35 кВт. Это позволить создать обогрев площади 250-350 кв.м. Таким образом, исходя из квадратуры дома, можно определить необходимый котел. Если помещение имеет площадь более 350 кв.м., имеет смысл выбрать котел с напольной установкой. Это более сложный механизм, к которому каждый производитель предъявляет свои требования, которые необходимо исполнять

Важно, чтобы владелец имел в помещении вентиляцию и достаточную большую площадь, в том числе и высоту комнаты, так как расстояние от верха котла до потолка всегда оговаривается

При вводе в эксплуатацию, специалистом составляется проект – схема, в которой должны быть указаны все необходимые параметры установки.

Важно знать, что каждый котел должен иметь газовый счетчик, который приобретается заказчиком отдельно. Если счетчик был приобретен ранее, важно показать его представителям компании. Если он подходит под необходимые параметры, специалисты обязательно допустят его к установке и ввод в эксплуатацию котла будет успешно завершен

Самостоятельно установить котел можно, если следовать всем необходимым требованиям. Нужно быть предельно внимательным, так как данный вид оборудования имеет высокий класс пожароопасности

Если он подходит под необходимые параметры, специалисты обязательно допустят его к установке и ввод в эксплуатацию котла будет успешно завершен. Самостоятельно установить котел можно, если следовать всем необходимым требованиям. Нужно быть предельно внимательным, так как данный вид оборудования имеет высокий класс пожароопасности.

Главным образом необходимо изучить:

  • тип здания,
  • наличие дымоходов,
  • котельной.

Наглядно разобраться в данном вопросе можно, изучив проект помещения.

Схемы обвязки отопительных котлов

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

  • Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
  • Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
  • Поддержание давления в системе на требуемом уровне (расширительный бак).
  • Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

  • Генератор тепла – котел.
  • Мембранный (расширительный) бак – экспансомат.
  • Регулятор давления.
  • Трубная магистраль.
  • Запорная арматура (краны, клапана).
  • Фильтр грубой очистки – «грязевик».
  • Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Папа мастер! > Отопление, вентиляция и водоснабжение > Как составить и реализовать схему обвязки котла отопления в частном коттедже

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Закрытые системы принудительного типа

Их особенностью является полная герметичность и работа в режиме избыточного давления. Таким образом обустраивается большая часть принудительных систем отопления.

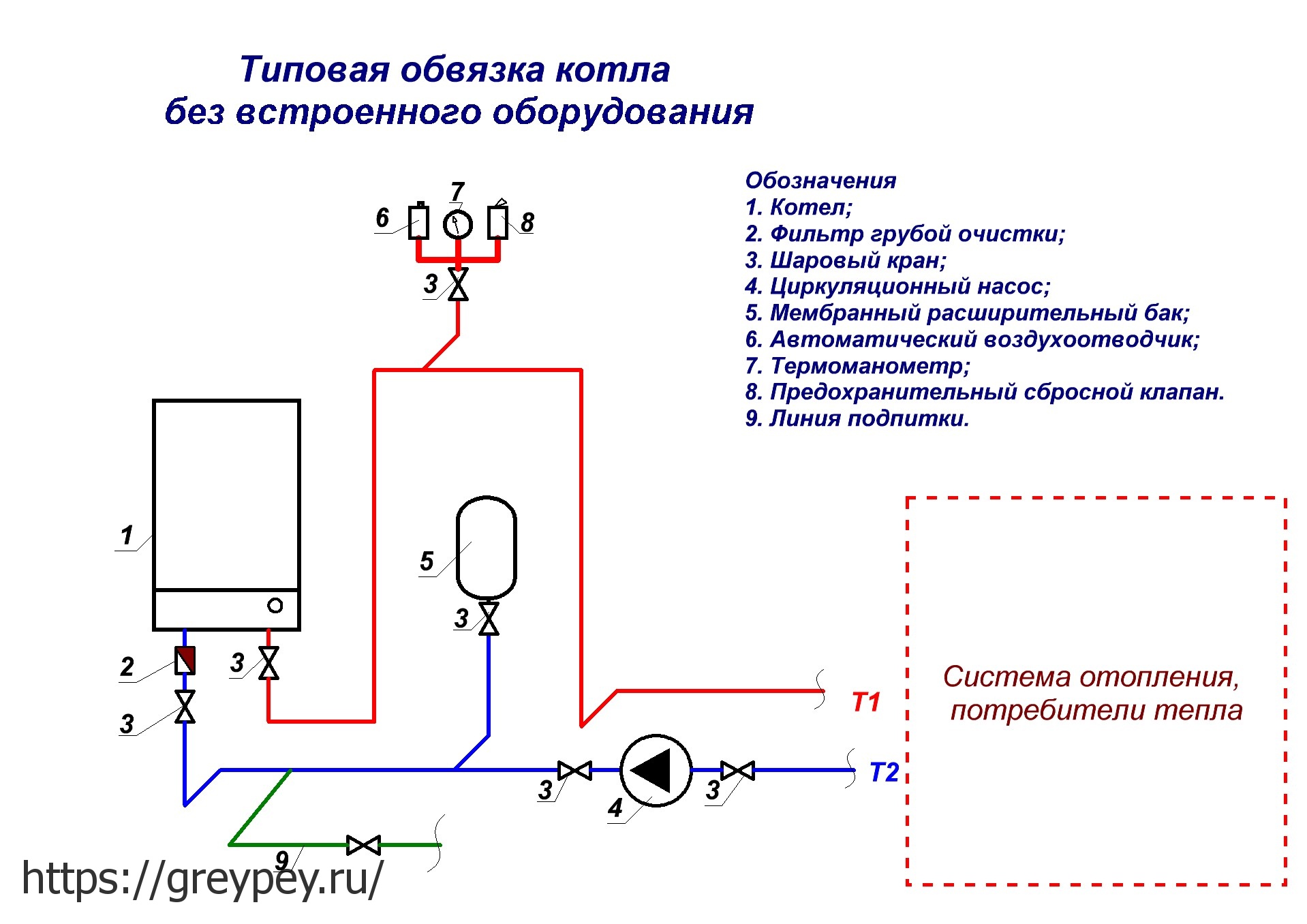

Обвязка котла в таком случае состоит из следующих элементов:

  1. Насоса. Достаточно прибора небольшой мощности (до 200 Вт), имеющего центробежную крыльчатку. Местом его монтажа выступает разрыв розлива.
  2. Мембранного расширительного бака. Его функция сводится к сохранению внутри системы оптимального уровня давления за счет предоставления расширяющемуся от нагревания теплоносителю дополнительного места.
  3. Предохранительного клапана. При превышении водой на выходе из теплообменника допустимых значений клапан отводит ее в дренажную систему.
  4. Автоматического воздушного клапана. Сброс и повторное заполнение системы обычно сопровождается появлением воздушных пробок, создающих шум, и препятствующих нормальной циркуляции. Благодаря воздушному клапану пробки выводятся наружу без потерь теплоносителя.
  5. Манометра. Позволяет постоянно наблюдать за уровнем давления в системе.

В состав обвязки могут быть включены дополнительные опционные приборы:

  • Фильтр для газового котла.  Находится на входе в теплообменник и служит для задержки мелкого мусора.
  • Фильтр грубой очистки. Его можно монтировать перед циркуляционным насосом, тем самым ограждая крыльчатку от засорения.
  • Теплоаккумулятор. Довольно часто входит в состав обвязки твердотопливных и электрических нагревателей. Имеет вид объемного герметичного бака с серией патрубков для коммутации с системой отопления. Наружная поверхность емкости хорошо утеплена, что дает возможность проводить накопление тепловой энергии.

Основными функциями теплоаккумулятора в обвязке котла является:

  1. Увеличение промежутков между загрузками топлива в твердотопливных котлах. В обычном режиме для растопки котла требуется 3-5 подходов. После введения в состав отопительного контура буферного бака достаточного объема, количество растопок будет снижено до одного раза в сутки. Это достигается благодаря накоплению и последующему распространению внутри системы теплой энергии.
  2. Повышение экономичности твердотопливного отопления. При работе обычного котла в режиме пониженной мощности происходит снижение КПД (если прикрыть поддувало, уголь и дрова перегорают не полностью). В результате ограничения подачи воздуха резко увеличивается выброс в трубу летучих углеводородов, которые смогли бы принести пользу. Буферная емкость позволяет не снижать номинальную мощность котла на протяжении длительного периода. Все тепло в таком случае скапливается внутри теплоаккумулятора.
  3. Обеспечение исключительно ночного режима работы электрического котла. Двухтарифная тарификация предусматривает снижение ночного тарифа в 2-4 раза по сравнению с обычным. Тепловой аккумулятор позволяет в дневное время использовать накопленное ночью тепло.
