Оцинкованные трубы для водопровода: нормативы, срок службы, монтаж и цена за метр

Монтаж металлических труб: важные аспекты

Водопроводная сеть состоит из труб, соединенных между собой, фасонных элементов, арматуры и колодцев. От грамотности проведения монтажных работ зависит долговечность трубопровода и число возможных проблем во время эксплуатации

При выборе материала важно учесть все параметры среды, в которой будет производиться монтаж, и рабочие характеристики системы. Возможные варианты соединения труб:

Сварной шов.
Фланцы. Перед монтажом их приваривают к концам трубы.
Сварка секций, которые затем соединяют в петли.
Чугунные изделия соединяют сдавливанием с последующей чеканкой стыков.

Особое внимание стоит уделить поворотам, резким перепадам, уступам трубопровода. В этих местах чаще всего образуются засоры

Помимо труб, при прокладке водопровода непременно используются различные виды соединительных элементов – фитингов

Металлические трубы постепенно вытесняются с рынка современными пластиковыми изделиями. Металл остается незаменимым на участках с высоким рабочим давлением, где случаются гидравлические удары, и в географических зонах с сейсмической активностью.

Оцинкованные водопроводные трубы

Срок службы оцинкованных водопроводных труб в индивидуальных строениях и многоквартирных домах, согласно ВСН (ведомственным строительным нормам) более продолжителен по отношению к трубам без антикоррозийного покрытия.

Оцинкованные водопроводные трубы

На основании СНИП, «оцинковка» может быть использована в следующих инженерных конструкциях:

Подводка, стояки холодного водоснабжения. Предполагаемый срок службы, 30 лет.
Закрытые системы горячего водоснабжения. Максимальный срок службы, 20 лет.
ГВС, с открытой системой теплоснабжения. Срок службы, до 30 лет.

На практике, сроки безаварийной эксплуатации существенно меньше, по причинам засорения внутреннего проходного сечения труб, из-за прерывистой динамики движения воды по трубам. Ещё одна причина быстрого выхода из строя оцинкованных водопроводных труб, нарушение технологии соединения.

Достоинства

Механическая прочность

Трубы из стали могут применяться прежде всего там, где трубопровод подвержен заметным внешним механическим воздействиям. Если нужно проложить трубу под ногами в коридоре — сталь будет оптимальным выбором. С точки зрения прочности, разумеется, поскольку недостатков в прочих областях у этого материала полно.

Если трубопроводу предстоит транспортировать воду под очень высоким давлением — стальная труба тоже станет лучшим выбором.

К примеру, сразу после насоса подкачки при его работе трубопровод подвергается сразу двум крайне неблагоприятным воздействиям:

Вибрации от электромотора и крыльчатки насоса;
Значительным перепадам давления при включении и выключении подкачки.

Здесь применение стальных труб вполне оправдано

Относительная дешевизна

Труба стальная водопроводная — не самый дешевый материал для создания водопроводов. Но один из самых дешевых. Нельзя забывать и то, что для водопровода часто используют не то, что дешевле купить, а то, что уже есть в хозяйстве.

Бухта металлопластиковой трубы или пачка полипропиленовой едва ли завалялась у кого-то в подвале, а вот несколько метров полудюймовой стальной трубы — запросто.

Обилие любой арматуры

Если произвольной формы фитинг для полипропиленовой водопроводной трубы порой придется поискать, то обычные чугунные уголки или тройники ворохом лежат в любом сельпо.

Не дефицит

Низкий коэффициент теплового расширения

Это важно, когда водопроводные трубы, стальные или из других материалов, утапливаются в стяжку или штукатурятся. Использование материала, который сильно расширяется при нагреве, быстро приведет к появлению трещин

К сожалению, не все с традиционным материалом столь безоблачно.

Диаметры труб

В большинстве случае диаметры стальных труб обозначаются в дюймах. При этом недостаточно умножить указанное количество на 25,4 для расчета точного внутреннего/внешнего диаметра в привычных для нас миллиметрах. Например, если оцинкованные водопроводные трубы имеют обозначение этого параметра как 0,5 дюйма – значит, на таких изделиях допускается нарезка цилиндрической резьбы данного диаметра.

Специалисты и продавцы помимо дюймов могут применять или упоминать диаметр изделия в привычной для нашей страны метрической системы. При этом чаще указывается внутренний диаметр, а внешний рассчитывается по толщине стенок.

Стоимость

Примечательно, что цена практически всегда одинакова и не зависит от производителя. Главными параметрами при покупке должны быть оптимальный диаметр, толщина стенки и наличие цинкового защитного покрытия. Перед тем как купить водопроводные трубы стальные следует узнать порядок цен. Для этого можно воспользоваться данными из таблицы:

В каких случаях рекомендуется монтировать трубы стальные водопроводные? Если в системе наблюдаются периодические перепады давления (что характерно для центрального водоснабжения). Только с их помощью можно минимизировать вероятность появления протечек в магистрали.

Срок службы

Согласно все тому же ВСН 58-88, срок службы оцинковки на водоснабжении составляет не менее 30 лет (20 — в системах ГВС домов с закрытыми системами теплоснабжения, где для приготовления горячей воды используются теплообменники). Автор неоднократно сталкивался с мнением о недолговечности оцинковки на горячей воде.

Аргументация в основном сводилась к двум постулатам:

Цинк разрушается при высокой температуре горячей воды (по разным данным — свыше 70 или 82 градусов по шкале Цельсия), после чего внутренняя поверхность трубы остается беззащитной перед коррозией;
Цинк образует гальваническую пару с латунью фитингов (или алюминием, применяющимся при изготовлении радиаторов отопления) и разрушается электрохимической коррозией.

Чушь, товарищи.

И вот почему:

Из применяющихся в системах водоснабжения металлов цинк образует гальваническую пару только с медью. Чтобы убедиться в этом, достаточно заглянуть в учебник химии или сами-знаете-какую интернет-энциклопедию;

Цинк образует гальваническую пару с медью, причем в довольно специфичных условиях

Автору в бытность сантехником часто доводилось вскрывать оцинкованные водопроводы, стояки и подводки отопления. Состояние труб после 50-70 лет эксплуатации ничем не отличалось от состояния новых, только что поставленных с завода труб. Между тем температурный режим отопления и ГВС в том регионе, где это происходило, предусматривает рабочие температуры до 95 градусов на отоплении и до 80-90 на горячей воде.

И еще один довод в пользу оцинкованной трубы: она не зарастает минеральными отложениями и ржавчиной. В отличие от черной стальной трубы, просвет в которой снижается вдвое уже через 10-15 лет службы.

Водопровод может забиться только прилетевшим из магистрали водоснабжения или теплотрассы крупным мусором, защиту от которого обычно обеспечивают грязевики в водомерном и элеваторном узлах.

Для сравнения — внутренности стояка холодного водоснабжения из черной стали

Черная сталь для водопровода

Увы, такой вариант особой долговечностью не отличается. Даже при самой тщательной прокраске и уходе они со временем ржавеют. Дело в том, что после сооружения коммуникаций отдельные фрагменты оказываются недоступными, и обновить краску, например, оказывается невозможным.

Кроме того, черная сталь довольно быстро теряет гладкость. А это приводит к тому, что водогазопроводная или отопительная труба довольно быстро «зарастает»: на негладкой поверхности удерживается сначала очень мелкий мусор и солевые отложения, а затем все более крупные частицы ржавчины, волокон, известковых отложений. Скорость налипания отложений прямо пропорциональна жесткости воды.

Постоянный контакт с влагой – в ванной, например, в туалете, приводит к более быстрому разрушению материала, что отражается в нормах СНиП. Здесь слабым звеном зачастую выступают швы: первые свищи появляются именно на сварных швах и на резьбе, где толщина стенок уменьшается.

Нормативное время эксплуатации таковы:

Полиэтиленовые трубы

Полиэтилен способен выдерживать давление до 16 атм и температурные перепады от -400 до +400. Как видно, термостойкость у него довольно низкая, поэтому вместе с линейным расширением он становиться практически непригодным для эксплуатации в водоснабжении.

Для водопроводных труб используют разновидность полиэтилена – сшитый полиэтилен или так называемые PEX-трубы. Благодаря особой технологии материал приобретает дополнительные положительные свойства. На рынке он появился недавно, но уже успел собрать огромное число сторонников. Срок службы у PEX-труб около 50 лет.

Преимущества полиэтиленовых труб:

Отсутствие коррозии и зарастаний внутри труб. Гладкая внутренняя поверхность трубы остается практически неизменной в течение эксплуатации.
Неприхотливость. Такой материал не требует покраски и регулярного ухода.
Незначительное линейное расширение позволяет монтировать их внутри стен.
Легкость монтажа. PEX-трубы не требуют особого оборудования и навыков для монтажа. Используемые для этого фитинги не имеют резиновых уплотнителей и их можно соединить простым штуцером, который стоит недорого.
Стойкость к низким температурам. Это преимущество позволяет широко использовать PEX-трубы в загородных домах. В зимнее время, оставляя такой водопровод без присмотра, можно не боятся, что он лопнет.

Нормативная документация

Стальные трубы для водопроводов используются достаточно давно: уже не одно столетие, как сталь с успехом заменила самые первые медные и свинцовые трубы, использовавшиеся для водоснабжения ещё в Древнем Риме. Сталь имеет множество преимуществ, по сравнению с другими материалами — прежде всего, прочность и стойкость к различным видам нагрузок. Но, вместе с тем, она очень чувствительна к воздействию влаги, в результате чего начинается разрушающее действие коррозии металла.

Избежать этого опасного воздействия можно двумя способами:

Добавлением в состав стали легирующих компонентов, делающих эту сталь нержавеющей.
Покрытие стального изделия тонким слоем цинка, придающего устойчивость к сырости.

Первый вариант борьбы с коррозией более эффективен, однако получаемая в результате нержавеющая сталь имеет очень высокую себестоимость. Поэтому, гораздо большее распространение получила оцинкованная труба для водоснабжения. В принципе, оцинковку возможно наносить на любую стальную Т. — прямошовную, спиралешовную, профильную и т.д. Но самым распространённым вариантом оцинкованных Т., используемых при монтаже водопроводных сетей, является ВГП, изготовленная в соответствии с ГОСТом №3262, принятым в 1975г.

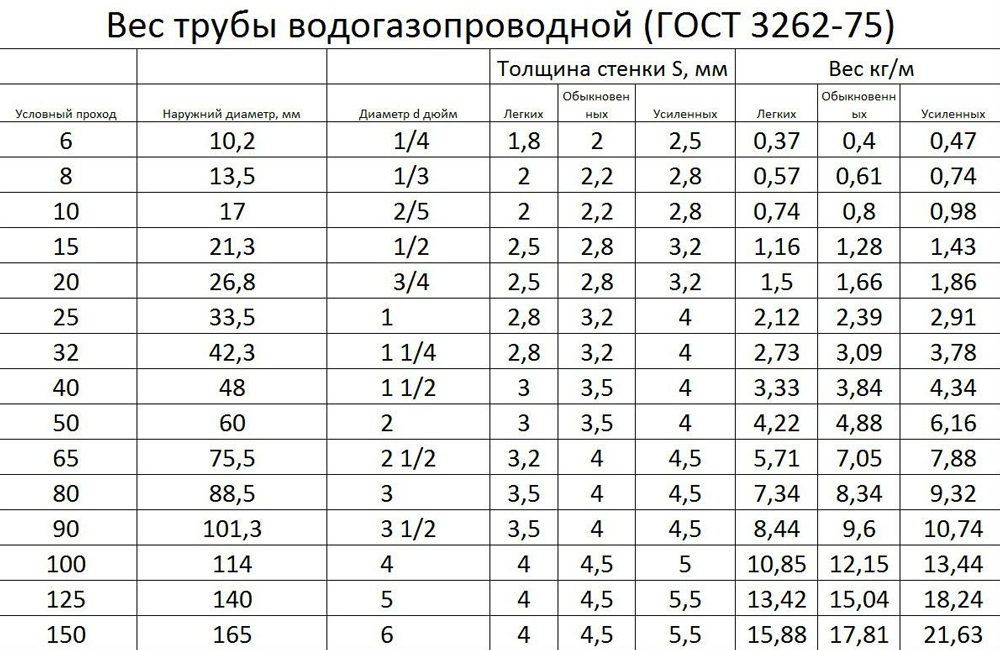

Стандарты

Согласно этому ГОСТу, труба должна отвечать нижеперечисленным стандартам:

Производится из стальной спиралевидной ленты методом последующей электросварки.
В продажу поставляются в виде отрезков длиной 4…12м, Т. диаметром менее 20мм могут поставляться заказчику в бухтах, без нарезки на короткие отрезки.
Внутренний диаметр составляет от 6 до 150мм. Для создания водопроводной развязки используют Т. с внутренним диаметром от 15мм.
В зависимости от толщины стенки трубы ВГП бывают лёгкими, средними и усиленными.
Края Т. могут иметь резьбу. При этом допускается на резьбовых стыках отсутствие цинкового напыления.
Кривизна Т. составляет не более 2мм на каждый метр длины Т..
Рабочее давление для обычных и лёгких труб — не менее 25 атмосфер, а для усиленных — 32 атмосфер.

Часто возникает вопрос — допустим ли контакт цинка с питьевой водой, ведь этот металл считается токсичным? Санитарно-технические нормативы, в частности ВСН №5888 допускают контакт оцинкованных Т. и с горячей, и с холодной водой.

Стальные водопроводные трубы

Традиционно считалось, что водопроводные трубы, арматура, оборудование, изготовленные из чёрной стали (ГОСТ 3262-75), обеспечивают достаточно длительный нормативный срок эксплуатации. Ведомственные строительные нормы, утверждённые ещё в 1988 году, предусматривали безаварийный срок службы элементов инженерных сетей 10-15 лет. Недостатки обычной (чёрной) стали не учитывались, что привело к возникновению большого количества аварийных ситуаций в системе водоснабжения и водоотведения.

Стальные водопроводные трубы

Основное достоинство стальных труб, прочность, подтвердило свою эффективность исключительно в высоконапорных трубопроводах, обеспечивающих подведение воды к объектам. Проложенные в земле (канальный способ) и по поверхности, водопроводные трубы, имеющие достаточно большое внутреннее проходное сечение, редко выходят из строя по причине отложения нерастворимых соединений. Коррозия металла является основной причиной сокращения срока службы подобных сетей.

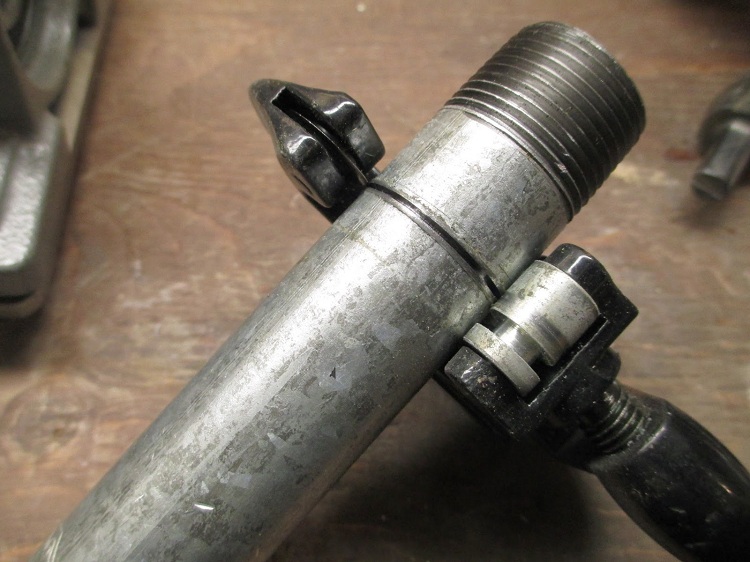

Резьба трубы

Стальные трубы, используемые в системе внутренних водопроводов многоквартирных домов, исходя из технико-экономической целесообразности и действующего регламента СНИП 2.04.01-85*, имеют меньший диаметр и большое количество соединений. Эти характеристики в сочетании с низким качеством воды, циркулирующей в системах, способствуют сокращению нормативного срока службы водопроводных труб.

Недостатки труб из стали

К сожалению, несмотря на все преимущества, стальным трубам характерно множество недостатков. Во-первых, они обладают значительным весом и крупными габаритами, что затрудняет их эксплуатацию. Во-вторых, применяемая для их соединения газосварка, значительно увеличивает стоимость монтажа.

Главный минус труб из стали кроется в их коррозийной неустойчивости и подверженности различным повреждениям. Данные трубы быстро зарастают ржавчиной и различными отложениями, что обуславливает выделение в воду вредных веществ и ухудшение функционирования запорных элементов. За счет ржавления происходит уменьшение внутреннего диаметра труб, затрудняющего циркуляцию теплоносителя, что является обоснованием, почему гудят трубы. Оптимальный метод защиты стальных труб проявляется в их оцинковывании. Но, после этого процесса, использование антифриза становится невозможным.

Считается, что соединение оцинкованных труб нельзя провести сварочным методом. Это связано со сгоранием цинкового покрытия на швах. Для их соединения пользуются муфтами, тройниками и сгонами, что является дополнительными затратами. Из-за низкого пропускного свойства стальные трубы уступают трубам аналогичных параметров из меди и пластика. Транспортируя холодную воду, стальные трубы отличаются отрицательной теплопроводностью из-за их отпотевания и ржавления, что способно разрушать прилегающие к ним строительные конструкции.

Что такое оцинковка

Оцинкованная труба для водоснабжения представляет собой стальную трубу, внутренняя и внешняя поверхности которой покрыты тонким слоем цинка – металла, не подверженного процессу коррозии. Долголетие трубопровода напрямую зависит от качества, прочности и толщины наносимого покрытия. Оцинковка производится несколькими способами:

электрогальванический – способ, в основе которого лежит электролиз (под воздействием электрического тока цинк из электролита оседает на стальной поверхности), позволяет получить ровный слой цинка толщиной 10-25 мкм, но не самой высокой адгезии и наличием пористости;
горячая оцинковка – стальную трубу с тщательно шлифованной, очищенной поверхностью погружают в емкость с расплавленным цинком (450оС), который обволакивает ее, формируя плотное, толщиной 40-200 мкм, покрытие. Поверхность может иметь наплывы, заливание резьбы;
термодиффузионный – способ получения наиболее качественного покрытия путем обработки стальной трубы парами цинка под действием высокой температуры в закрытой емкости. Частицы цинка «встраиваются» в структуру стальной поверхности, обеспечивая надежное сцепление. Слой получается плотным, равномерным, прочным.

Оцинкованные трубы для водопровода обладают рядом преимуществ:

прочность, устойчивость к нагрузкам, гидроудару, механическим повреждениям, износоустойчивость;
снижена шероховатость внутренней поверхности, что увеличивает пропускную способность и значительно замедляет зарастание сечения трубы;
устойчивость к коррозии;
рабочая температура 20оС – 140оС;
рабочее давление 1,6 МПа;
минимальное тепловое расширение, стабильность конструкции трубопровода;
средний срок службы 20 лет.

В бытовых целях используют тонкие трубы, которые легко обработать ручным инструментом

Как правило, в бытовом и промышленном внутридомовом водоснабжении применяется труба круглая оцинкованная диаметром 20-160 мм из углеродистой стали обыкновенного качества или углеродистой качественной конструкционной стали, бесшовная либо электросварная прямошовная. По толщине стенки бывают обычные (2,5-4,5 мм), легкие (2-4 мм) и усиленные (4-5 мм). Масса трубного изделия после оцинковки увеличивается на 3%. Длина мерная, кратная мерная (4-12 м).

Оцинкованные трубы для холодного водоснабжения при бесперебойной подаче питьевой воды безопасны для здоровья человека, так как ПДК цинка не превышает 5 мг/л (суточная норма цинка 10-15 мг).

Применяются оцинкованные трубы для организации автономного водоснабжения при обустройстве скважин, однако это не предусмотрено СНиП и ГОСТом. Внутри скважины нет достаточного водообмена, из-за влияния углекислоты состав воды вследствие химических реакций значительно ухудшается. Грунтовая среда не исключает электрохимической коррозии в местах стыков.

Что такое оцинковка

электрогальванический – способ, в основе которого лежит электролиз (под воздействием электрического тока цинк из электролита оседает на стальной поверхности), позволяет получить ровный слой цинка толщиной 10-25 мкм, но не самой высокой адгезии и наличием пористости;
горячая оцинковка – стальную трубу с тщательно шлифованной, очищенной поверхностью погружают в емкость с расплавленным цинком (450оС), который обволакивает ее, формируя плотное, толщиной 40-200 мкм, покрытие. Поверхность может иметь наплывы, заливание резьбы;
термодиффузионный – способ получения наиболее качественного покрытия путем обработки стальной трубы парами цинка под действием высокой температуры в закрытой емкости. Частицы цинка «встраиваются» в структуру стальной поверхности, обеспечивая надежное сцепление. Слой получается плотным, равномерным, прочным.

Оцинкованные трубы для водопровода обладают рядом преимуществ:

прочность, устойчивость к нагрузкам, гидроудару, механическим повреждениям, износоустойчивость;
снижена шероховатость внутренней поверхности, что увеличивает пропускную способность и значительно замедляет зарастание сечения трубы;
устойчивость к коррозии;
рабочая температура 20оС – 140оС;
рабочее давление 1,6 МПа;
минимальное тепловое расширение, стабильность конструкции трубопровода;
средний срок службы 20 лет.

В бытовых целях используют тонкие трубы, которые легко обработать ручным инструментом

Трубы для водопроводов из пластика

Канализационные трубы из полимеров появились в квартирах только на рубеже ХХ и ХХI веков. Именно в это время был создан промышленный способ полимеризации органических веществ, при помощи которого и были созданы следующие виды конструкционных полимеров:

Полиэтилен – самый чистый из видов пластмассы, подходит для строительства водоводов питьевой воды.
Полипропилен – пластик с высокой термостойкостью и высокой кольцевой жесткостью.
Поливинилхлорид – материал с отличной конструкционной жесткостью и прекрасным соотношением между толщиной стенки и диаметром изделия, гарантирующим высокий уровень пропускной способности.

Помимо вышеупомянутых видов канализационных труб, сейчас появились водопроводные системы из металлопластика, представляющие собой конструкционный материал, в который входят слои из металла (алюминиевая фольга) и пластмассы (полипропилен, полиэтилен).

Свойства фитингов и водопроводных труб зависят от целого ряда факторов, среди которых параметры транспортируемой среды, характеристики внешней среды и другое. Безусловно, самое большое влияние на свойства трубопроводной системы оказывают конструкционные материалы труб. Ведь только от них зависит способность трубопроводов оказывать сопротивление внутреннему и внешнему воздействию.

В данной статье мы рассмотрим характеристики всех материалов, используемых для производства труб и коснемся их положительных и отрицательных качеств.

Срок службы оцинкованных водопроводных труб

Оцинкованный водопровод хорошо зарекомендовал себя в холодном водоснабжении с постоянным расходом очищенной воды. Сопротивление коррозии значительно ниже у систем подачи горячей воды, так как температурное колебание со временем ведет к разрушению цинкового слоя. При возрастании температуры воды от 60оС до 80оС скорость коррозии увеличивается в 5 раз, слой цинка меняет полярность относительно стали, становясь из анодного катодным пористым покрытием, что приводит к язвенной коррозии. Срок эксплуатации трубопровода с цинковым покрытием сильно зависит от качества воды.

Замена элементов оцинкованного водопровода может потребоваться уже после 15 лет эксплуатации, если состав воды является агрессивным для цинкового покрытия

Сочетание медного и оцинкованного трубопроводов исключено, так как происходящие физико-химические процессы взаимодействия этих металлов приведут к язвенной коррозии труб с цинковым покрытием. Наличие в воде 0,1мг/л двухвалентной меди неизбежно вызовет порчу трубопровода.

Увеличение скорости коррозии оцинкованной стали прямо пропорционально кубическому корню скорости потока воды (от 0,3 до 0,95 м/с) внутри водопровода. В многоэтажных домах для подачи воды используются насосы, с увеличением давления в водном потоке повышается уровень кислорода, а следовательно, происходит смывание цинковых слоев. Долговечность в данном случае зависит от толщины и качества цинкового слоя, оптимально на 1 м трубы следует расходовать 400 грамм цинка (толщина слоя 45 мкм).

Установлено, что в первый период усредненного срока службы (30% от 20-летнего срока) труб с оцинковкой значительных ремонтных работ или замен не требуется. Около 15% замен требуется в период 30-80% срока эксплуатации и 60% замен в период 80-120% среднего срока.

Срок эксплуатации оцинкованного водопровода, как видно, зависит от многих факторов и может составлять от 15 до 40 лет. Все же следует отметить, что оцинковка продлевает работу стальных труб в 4 раза.

Гофрированная нержавеющая труба

Сколько прослужит гофрированная нержавейка на водоснабжении?

По мнению одного из ведущих производителей, компании Lavita — бесконечно долго. Lavita прямо указывает для своей продукции неограниченный срок службы.

Характеристики гофрированный труб Лавита

Обратите внимание на максимальное давление и срок службы. Каков реальный срок службы нержавейки на водоснабжении, пока нельзя сказать просто-напросто из-за ограниченного времени ее эксплуатации

Каков реальный срок службы нержавейки на водоснабжении, пока нельзя сказать просто-напросто из-за ограниченного времени ее эксплуатации.

Чем хороши оцинкованные водопроводные трубы

Труба после оцинковки не только обладает антикоррозийной защитой, благодаря обработке внутренней поверхности увеличивается ее пропускная способность, поскольку гладкие стенки не зарастают отложениями.

Рекомендуем ознакомиться: Производство и применение алюминиевой профильной трубы

Стальная оцинкованная труба обладает небольшим тепловым расширением, свободно выдерживает температуру от 20 до 140°С и давление рабочей среды 1,6 МПа.

Это прочное изделие способно выдерживать гидроудары, его трудно повредить путем механического воздействия.

Средний срок службы оцинкованных трубных изделий составляет 20-30 лет.

Опасно ли использование оцинкованных труб для воды

Трубы из углеродистой стали с оцинковкой применяют для внутридомовой подачи воды, не смотря на токсичность цинка. Хотя ни в одной стране мира цинк не включен в список веществ, которые являются канцерогенами. Так что проблема просто надумана.

По существующим нормативам контакт цинка с водой для питья не представляет собой опасности.

Строительные нормы позволяют устанавливать трубы из оцинкованной стали для ХВС и ГВС, а также для отопления, поскольку они не наносят вреда здоровью.

Методы монтажа труб

Чтобы соединить стальные оцинкованные трубы водоснабжения или изделия из других металлов используется два способа: сварка и резьбовая стыковка.

Рекомендуется доверить этот процесс электросварщику, особенно если речь идет об изделиях из нержавеющей стали. Чаще всего для этих целей используются сварочные горелки, работающие на пропане.

Однако они не обеспечивают такого горячего пламени, которое будет достаточным для комфортной сварки нержавеющей стали, а нарезка резьбы вручную – нереальная задача. Это возможно только для стальных и оцинкованных продуктов. Для нарезки резьбы в этих случаях лучше, чтобы поблизости был токарный станок. Если самостоятельно изготовить патрубки и сгоны с резьбой требуемой длины, сборка водопровода будет значительно упрощена.
