Компактная мини-станция
Мини-КНС (Сололифт) представляет собой компактную станцию, располагаемую в непосредственной близости с сантехническим оборудованием или в цокольном помещении. При необходимости может транспортироваться к другой точке подключения.
Состоит из следующих конструктивных элементов:
- корпус с подводящими и отводящими патрубками
- насос с режущим рабочим колесом
- отсекающая автоматическая система
Принцип работы близок к обычным канализационным насосным станциям. Поступающая жидкость при достижении определенного уровня откачивается с помощью насосного оборудования за счет срабатывания автоматики. Рабочее колесо насоса перемалывает попадающие механические укрупненные включения, предотвращая засорение отводящего трубопровода.
В корпусе сололифта располагаются от двух до пяти отверстий для подключения дополнительных приборов, также сверху обустраивается воздушный клапан для обеспечения подпитки воздуха извне и предостережения срыва гидрозатвора в трубопроводном оборудовании частного дома.
Производительность мини-КНС имеет стандартные показатели и определяется в зависимости от количества подводящих трубопроводов. Для подключения достаточно подсоединить напорную и подводящую трубы и включить провод электропитания в розетку.

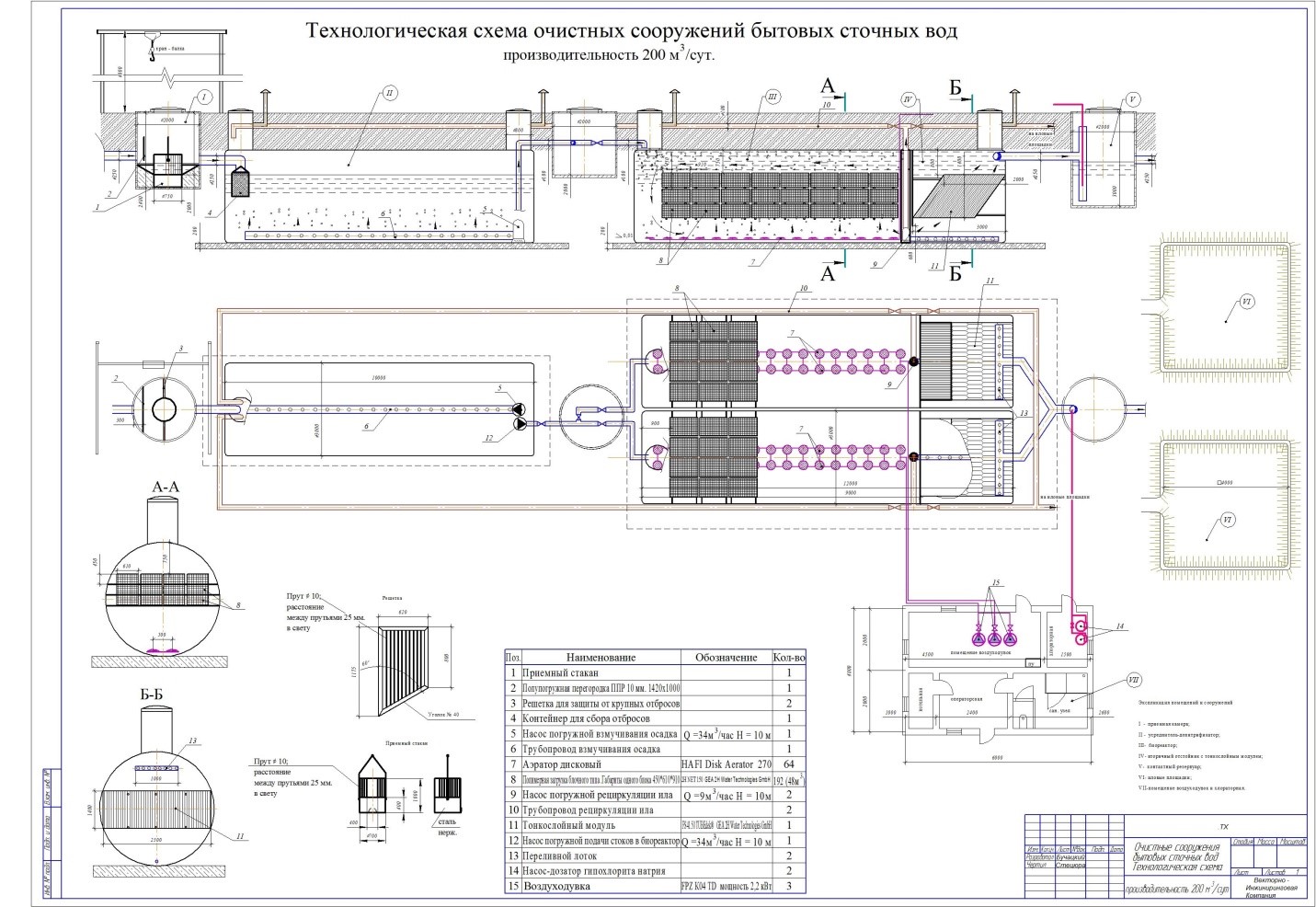

Как работает канализация
Состоят локальные очистные сооружения канализации из ряда отдельных модулей.
Несмотря на то, что набор блоков может отличаться, алгоритм работы у всех систем одинаковый:
- Вначале поступившие внутрь стоки проходят механическую очистку. Это позволяет извлечь крупные частицы минерального и органического происхождения. Приспособления применяются самые простые – решётки и сита. Чтобы отфильтровать менее крупные фракции (стеклянный бой, песок, шлак), используются песколовки. Благодаря мембранным приспособлениям достигается более тщательная чистка. Отстойник позволяет выявить взвешенные компоненты – в основном речь идет о минеральных примесях.
- Далее в работу вступают очистные сооружения биологической очистки. Чтобы разложить органические соединения на отдельные компоненты, используют бактерии повышенной активности. Жидкие составляющие проходят через биофильтр, что позволяет получить ил и газообразные соединения.
- Последним этапом работы локальных канализационных очистных сооружений является обеззараживание отходов химическим путем. Выходящая наружу жидкость с точки зрения санитарных норм вполне подходит для технического использования.
Виды очистных сооружений
Для того, чтобы понять, из каких блоков может состоять комплекс очистки, следует знать основные виды очистных сооружений для сточных вод.
К ним относятся:
- механические сооружения,
- установки биоочистки,
- кислородонасыщающие установки, обогащающие уже очищенную жидкость,
- адсорбционные фильтры,
- ионообменные блоки,
- электрохимические установки,
- оборудование физико-химической очистки,
- обеззараживающие установки.
К оборудованию для очистки стоков можно причислить и сооружения и резервуары для складирования и хранения, а также для обработки отфильтрованного осадка.

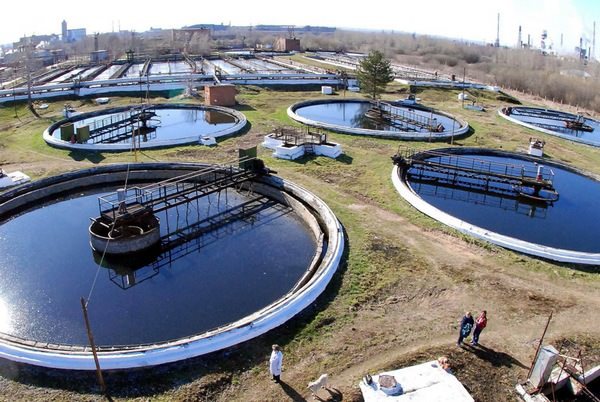

Городские очистные сооружения
Накопители сточных вод
Самый распространенный накопитель — это выгребная яма (или выгреб, или сливная яма). Яма может быть:
негерметичная (поглощающая) — к этим накопителям можно отнести выгребные ямы, стены и дно которых никаким образом не изолированы от грунта, либо изоляция очень примитивная, например, обычные без пропитки деревянные доски, кирпич без гидроизоляционного покрытия или покрышки.
Такой накопитель имеет право на существование, если объем суточных стоков не превышает 1 куб.м. в сутки в соответствии с СНиП 2.04.03.85 Канализация. Наружные сети и сооружения п.3.9 . С естественной очисткой такого объема стоков справляются бактерии, которые живут в почве. Негерметичная выгребная яма — самый малозатратный вариант системы канализации, который подойдет для немногочисленной семьи.
Для ее изготовления необходимо вырыть яму глубиной не менее 2,5 м, не укреплять или по минимуму укрепить стены (дерево или кирпич) и изготовить перекрытие с люком. Как изготовить железобетонное или деревянное перекрытие — вы прочтете в статье «Выгребная яма».
Принцип работы такой канализации: стоки из дома стекают по трубам в выгреб, нерастворимые в воде частицы остаются в яме, вода же поступает через дно и негерметичные стены выгреба в окружающие пласты почвы с дальнейшим равномерным (при однородной почве) распределением.
Так как в выгребной яме остаются только нерастворимые частицы из сточных вод, заполнение такой выгребной ямы происходит достаточно долго — до года или даже двух. На скорость заполнения ямы влияют размер самой ямы и тип окружающего грунта (песчаный или суглинок). После того, как яма заполнится, для ее опустошения и вывоза отходов для утилизации, необходим вызов ассенизаторской машины. В этой связи — это относится ко всем видам накопителей сточных вод — при проектировании места расположения выгребных ям или септиков, следует предусмотреть возможность подъезда машины к накопителю. И хотя сегодня существуют ассенизаторские машины с возможностью работы со шлангом до 40 м, все же следует, наверное, рассчитывать на обычную машину со шлангом лишь 7 метров.
У этого вида выгребной ямы есть ряд недостатков:
- необходимость в экономии воды, чтобы суточный объем стоков не превысил 1 куб.м.;
- возможный запах;
- вред экологии. На территории Российской Федерации действует ФККО -Федеральный Классификационный Каталог Отходов (утв. Приказом МПР РФ от 02.12.2002 г. № 786), в который внесены стоки – результат хозяйственно — бытовой деятельности человека и отходы (осадки) из выгребных ям (код 95100000 00 00 0). Все отходы признаны опасными. Существуют 5 классов опасности, правда для данных отходов класс опасности не определен; об этом говорит 13 цифра в коде, равная 0;
- опасность попадания дождевых и талых вод, что может вызвать «незапланированное» переполнение ямы;
- необходимость размещения ямы на участке на расстоянии не менее 5 м от дома, 2 м от забора и 25 метров от колодца с питьевой водой или скважины;
- уровень грунтовых вод должен быть ниже глубины выгреба;
- необходимость предусмотрения возможности подъезда ассенизаторской машины;
- регулярные, хотя и редкие, затраты на вывоз отходов.
По сравнению с негерметичной выгребной ямой герметичная яма имеет ряд преимуществ:
- независимость от типа грунта;
- независимость от глубины грунтовых вод;
- экологическая чистота.
Виды канализационных систем
Существуют различные виды канализации, действующие по собственному принципу или выполняющих специфические функции. По функционалу и расположению различают:
- внутренняя канализация. Объединяет все трубопроводы, подключенные к сантехническим устройствам (ваннам, раковинам, унитазам) и сведенным в единый канал;
- наружная канализация. Сеть подземных трубопроводов, по которым происходит перемещение сточных вод в отстойники;
- очистные сооружения. Выполняют осветление стоков, очистку от загрязнений и органических отходов и возврат в водоемы.
Пример внутреннего и наружного устройства
По выполняемым задачам канализационные системы бывают:
- бытовые (хозяйственно-фекальные). Обозначаются в документации К1;
- ливневые (К2);
- промышленные (К3).
Канализация К1 может быть:
- централизованная, т.е. трубопровод, выходящий из жилого помещения, подключен к общей структуре городской канализации;
- автономная. Стоки и органические отходы складируются и впоследствии вывозятся, или осветляются, перерабатываются и утилизируются в собственных очистных сооружениях малой мощности (септиках).
В основном, системы состоят из трубопроводов. Доля другого оборудования относительно невысока и сосредоточена на очистных сооружениях. Это насосы, сепараторы и другие устройства, производящие транспортировку, перекачку и утилизацию стоков. Технические характеристики и состав этих агрегатов зависят от объемов сточных вод и общих параметров системы.
Вам также может понравиться — Как устроена система канализации в многоквартирном доме
Регулирование по СНиП
Данный тип установок на каждом этапе монтажных работ регламентируется законодательство РФ
Именно по этой причине очень важно выполнять работы в соответствие всем нормам и требованиям, чтоб в будущем избежать большого количества проблем. Если брать СНиП, то он содержит строительные правила и санитарно-защитные зоны (СЗЗ)
Давайте, выясним основные понятия:
- Пункты о «Канализации. Наружных сетей, и сооружений», они зафиксированы в СНиП 2.04.03-85;
- Пункт 4.5, СанПиН 2.2.1, прописаны правила «Санитарно-защитная зона и защитная санитария классификаций предприятий». Стоит отметить, что СЗЗ следит за защитой природы от различных видов загрязнений. Например, зона должна располагаться к дому на дистанции от 50 до 100 метров.
ФГУП «НИИ ВОДГЕО» описывает нормы для различных расчетов при создании проекта.
Если придерживаться всех санитарно-защитных норм, то это даст гарантию качественного выполнения монтажных работ и обезопасит вас от различных проблем с контролирующими организациями.
Типы локальных очистных сооружений
Локальные установки для очищения стоков по расположению делятся на такие виды:
- ЛОС, входящие в состав централизованной канализационной сети. После очищения сточные воды направляются в городскую систему.
- Независимые сооружения. Функционируют отдельно от централизованной сети, что объясняется удаленным расположением. Установки обслуживают здания или ряд объектов производственного назначения.
ЛОС централизованной канализации

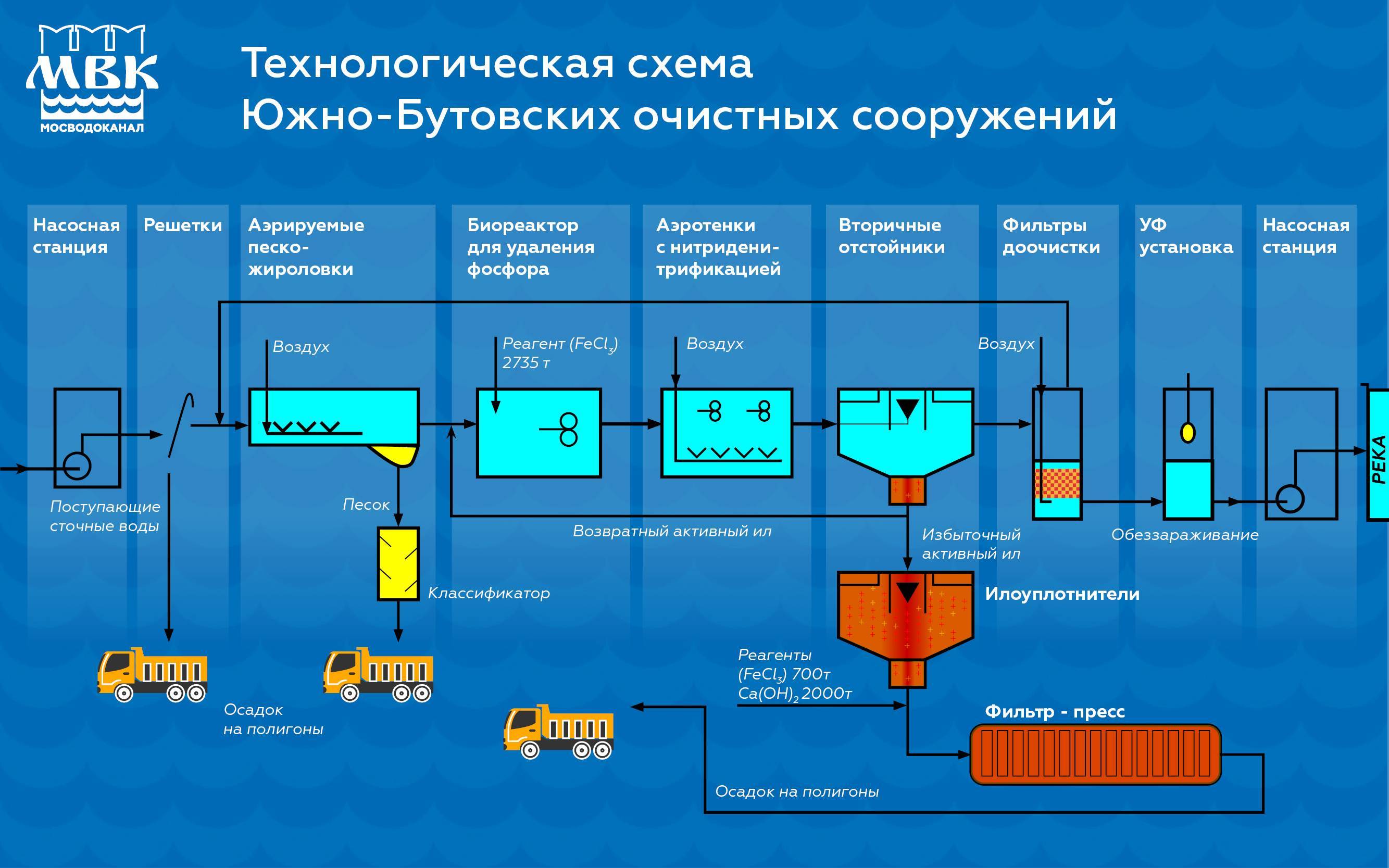

Схема работы ЛОС городской канализационной системы.
В эту категорию входят масштабные комплексы, включающие несколько габаритных сооружений. Очистные системы используются для переработки стоков промышленных предприятий, хозяйственно-бытовых объектов, частных домов.
Сооружения строятся за пределами городов и поселков. Территории, выделенные для функционирования таких комплексов, непригодны для проживания и отдыха. Обслуживают объекты специально обученные сотрудники. Управление осуществляется с помощью автоматического оборудования.
Независимые ЛОС
Автономные очистные системы отличаются меньшими размерами. Их используют для очищения стоков, поступающих от частного дома или небольшого производственного объекта. Очистительный комплекс отличается простой конструкцией.
Блоки и модули
Благодаря блочным и модульным разновидностям очистных сооружений достигается более глубокая очистка отходов. Как правило, конструкциями данного типа оснащаются заводы, фабрики и промышленные цеха.
Использование блоков и модулей позволяет достигать следующих целей:
- Высокое качество итогового результата очистки.
- Уменьшение процента иловых отложений в очищенной воде.
- Защита окружающей среды от вредного воздействия.
- Возможность повторного использования очищенной воды.
Блочные и модульные системы превосходят простейшие очистные сооружения в плане эффективности и производительности. Их потенциала вполне хватает, чтобы обслуживать все дома в районе. Блоки и модули хорошо справляются с температурными колебаниями, и могут применяться в местностях с суровым климатом.
Специфика проектирования
В процессе составления проекта очистных конструкций обязательно просчитываются все риски, способные повлиять на эффективность системы. Учета требует и существующая законодательная база, где прописаны все основные требования по защите природной среды. Очистные сооружения разрешается размещать исключительно в пределах санитарно-защищённых зон.
По ходу работы над проектом следует иметь в виду следующие моменты:
- Габариты и объём системы.
- Наиболее подходящая модель.
- Глубина прохождения грунтовых вод.
- Уровень промерзания земли на участке.
- Производительность модуля.
- Тип очищающих приспособлений.
- Специфика монтажных мероприятий.
Во избежание претензий со стороны санитарно-разрешительных инстанций, следует обзавестись рядом документов:
- Договором о приобретении или аренде земли.
- Чертежом установки коммуникаций и блоков системы.
- Результатами проверок и инспекций.
- Техническими условиями эксплуатации водных ресурсов.
- Информацией о количестве расхода воды.
- Подробным описанием очистных сооружений.
Любое нарушение санитарных предписаний чревато денежными и административными взысканиями.
Особенности конструкции насосных канализационных станций
Когда выбирается канализационная насосная станция для частного дома, такая как на фото, непременно учитываются объемы стоков, размеры конструкции, степень загрязненности нечистот и вид загрязнений
Кроме этого во внимание принимается особенность рельефа на участке, где предстоит монтаж КНС и глубина, на которой проложен отводящий стоки трубопровод
Чтобы соорудить такую конструкцию потребуется проект и расчет канализационной насосной станции, сделанный профессионалом.
Устройство КНС в зависимости от назначения может существенно отличаться, но во всех моделях всегда имеются насосы и герметичные резервуары. Обычно в емкости стоки перемещаются самотеком, а затем используются канализационные насосные установки, транспортирующие жидкие нечистоты к очистным сооружениям или к месту утилизации.
Бытовая канализационная насосная станция вне зависимости от ее модели всегда имеет в своей комплектации 1-2 насоса. Когда оборудование предназначается для отвода стоков от предприятий коммунальной службы, необходимо, чтобы количество насосов составляло минимум два. В станциях различных типов используется насосное оборудование разных типов.
Требования к таким станциям, особенности проведения их монтажа и обустройства санитарных зон, требуемое количество трубопроводов определяют согласно СНиП 2.04.01-85.
Конструкция канализационной станции
Наиболее эффективными считаются насосы с режущим механизмом, способные обеспечить перекачку фекальных стоков по трубопроводам небольшого сечения. При этом подобные малогабаритные устройства способны обеспечить подъем отходов жизнедеятельности человека на значительную высоту.
Для предотвращения обратного движения стоков в конструкцию установки включена система обратных клапанов и коммутационных кранов, позволяющих перенаправить стоки в различные трубопроводы.
Для изготовления бытовых станций в основном применяют устойчивые к коррозии и воздействию агрессивных сред материалы. В большинстве случаев это различные виды полимеров, но все чаще можно встретить бытовые канализационные установки из стеклопластика или полиэтилена, отличающиеся значительным рабочим ресурсом. Такой насос способен обеспечить функционирование напорной канализации на протяжении 50 лет.
Для монтажа канализационной станции выбирается наиболее выгодное место в плане рельефа. Но при этом учитывается санитарное требование, не позволяющее располагать подобное оборудование ближе 20 м к жилым постройкам
Большинство КНС предполагают их углубление в грунт, поэтому установка станции начинается с выбора места и рытья котлована соответствующей глубины. Внизу углубления укладывается готовая или отливается на месте железобетонная плита, которая служит установочной платформой для станции, что жестко крепится к приготовленному основанию.
Строительство канализационной системы
Проведение канализации,
как правило, осуществляется во время строительства здания. Если это
многоэтажный и многоквартирный дом, то надо устроить траншею для прокладки линии,
соединяющей общую трубу дома с магистралью централизованной системы. Эти работы
производят профильные организации официальным порядком.
Создание
собственной (автономной) системы возлагает все заботы на плечи домовладельца.
Понадобятся серьезные подготовительные работы, включающие различные этапы:
- определение
глубины залегания грунтовых вод; - получение разрешения на сброс осветленных стоков
(если планируется выводить их в водоем); - расчеты, приобретение материалов;
- назначение
точек установки коллектора, фильтрационного колодца или поля.
Основная часть практического
строительства — земляные работы. Они состоят из рытья траншей, углублений
под емкости и котлована для поля фильтрации (если надо). Затем производят
укладку и соединение труб, стараясь обеспечить необходимый уклон. Устанавливают
емкость под септик, соединенный с трубопроводами. Опускают бетонные кольца в
фильтрационный колодец и засыпают пазухи.
Состав работ может оказаться более многочисленным, если приобретен готовый септик или станция биологической очистки. В таких случаях обычно привлекают специалистов, обладающих необходимым опытом и навыками. Установка и запуск канализации представляют собой довольно сложную задачу, требующую профессионального подхода и не допускающую ошибок или неквалифицированного выполнения работ.
Всё полезное о канализации — gidkanal.ru

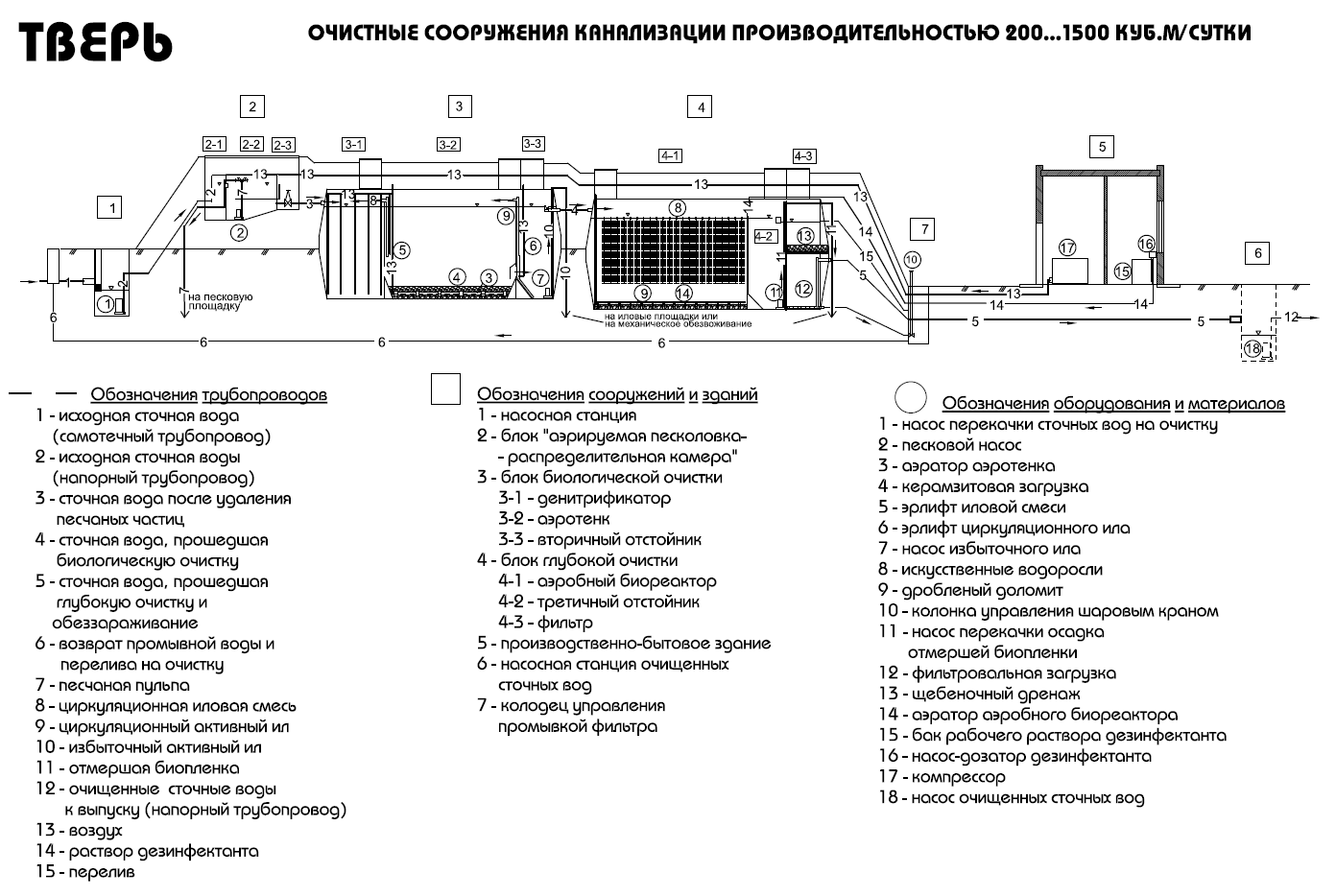

Виды очистных сооружений сточных вод
Очистные сооружения делятся на различные категории.
- По назначению:
- для очистки бытовых сточных вод,
- для очистки промышленных сточных вод
- для очистки дождевых (ливневых, поверхностных) сточных вод (ОСПС – очистные сооружения поверхностного стока).
- По способу исполнения:
- Очистные сооружения комплектной поставки,
- сборные очистные сооружения.
По количеству обслуживаемых потребителей:
- локальные очистные сооружения (ЛОС)
- комплексные очистные сооружения (КОС).
Отдельно можно рассматривать очистные сооружения для индивидуальных жилых домов – как самые простые в изготовлении.
Особенности проектирования
При составлении проекта и подготовке рабочих документов должны
учитываться требования, которые предъявляются к каждой части строящегося
объекта:
- Канализационные стоки проходят несколько ступеней очистки. Это необходимо для соответствия нормам и требованиям допустимых загрязнений.
- Надежность, длительная эксплуатация сооружений.
- Рациональное распределение энергетических ресурсов.
- Повышение эффективности установок при использовании модульных конструкций.
Очистные сооружения должны соответствовать следующим
требованиям:
- Постоянная проверка качества очистки с использованием отборников проб входящих и выходящих сточных вод.
- Технологическое оборудование с автоматическими узлами.
- Наличие байпасных трубопроводов, дающих возможность непрерывно работать станции на случай ремонта или осмотра в целях профилактики.
- Обеспечение свободного доступа к основным конструкционным элементам и оборудованию для проведения обслуживающих мероприятий.
Проектирование очистных сооружений канализации необходимо для строительства объектов, не причиняющих вред экологии.
Обслуживание очистных сооружений
Своевременное и профессиональное обслуживание очистных сооружений обеспечивает эффективность оборудования. Поэтому такие работы должны выполняться специалистами.
В комплекс работ входят:
- удаление задержанных нерастворимых включений (крупного мусора, песка),
- определение количества образующегося ила,
- проверка содержания кислорода,
- контроль работы по химическим и микробиологическим показателям,
- проверка функционирования всех элементов.
Важнейшим этапом обслуживания локальных очистных сооружений является контроль работы и профилактика электрооборудования. Обычно к этой категории относятся воздуходувные машины и перекачивающие насосы. В аналогичном обслуживании нуждаются и установки ультрафиолетового обеззараживающего излучения.
ЛОС для промпредприятий
Принцип действия ЛОС для производственных объектов основывается на многоэтапной переработке, устраняющей сложные загрязнения.
В состав конструкций входят:
- Линия грубой очистки. Загрязненная вода попадает в накопитель, где удаляются крупные включения. Одновременно производится химическая нейтрализация. После устранения крупных частиц вода подается в отстойники с реагентами и растворителями. Они связываются с загрязнениями, образуя нерастворимые соединения, выпадающие в осадок.
- Теплицы с аэротэнками. Активный ил способствует разложению органических включений.
- Биологические фильтры. Здесь протекает последний этап очистки воды микроорганизмами.
- Обеззараживающая станция. Патогенные бактерии уничтожают ультрафиолетовым излучением.
Каждая стадия обработки стоков протекает в отдельном корпусе или помещении. Это препятствует попаданию загрязнений в воздух и обеспечивает комфорт управления работой комплекса. Промышленные ЛОС обслуживают мясокомбинаты, масло-жировые заводы, автомобильные мойки, консервные фабрики.
Септики
Данные приспособления широко применяются при устройстве очистных сооружений канализации автономного типа. Как правило, речь идет о загородных домах
Важно понимать принцип работы автономной канализации, если вы собираетесь ее самостоятельно делать или обслуживать.
Сами конструкции представляют собой пластиковые баки, и обладают целым рядом полезных качеств:
- Небольшой вес. Это облегчает транспортировку и монтаж септиков. При этом не требуются никакая подъемная спецтехника.
- Стойкость по отношению к агрессивным средам. Содержащиеся внутри стоки не повреждают емкости.
- Инертность к коррозии. Засыпанный землей септик не ржавеет.
- Хорошие прочностные характеристики.
Производители септиков предоставляют инструкцию, из чего состоят очистные сооружения. Внутри емкости может быть различное количество секций, каждая из которых выполняет отдельную функцию. Это могут быть отстойники, биологические или механические фильтры. Септиками обычно комплектуются приватные очистные сооружения.
Они очень просты в обслуживании и эксплуатации, демонстрируя отличную долговечность. Схема канализации может быть полностью автономной. Для улучшения степени очищения отходов в состав конструкция очистных сооружений вводят дополнительные секции. Наиболее популярный вариант – фильтрационные и аэрационные поля.
Принцип работы общегородской магистрали
Как работает система канализации в городе:
- Все сточные воды, кроме осадочных, через приемные магистрали транспортируются в поэтажные отводы, потом в вертикальный стояк.
- Стояк в подвале подсоединяется к выпуску, а он – к ближайшему колодцу канализации. Резервуар обустраивают на семиметровом расстоянии от дома ниже уровня промерзания земли.
- В колодце происходит удержание крупного мусора, устанавливаются уловители жира. Колодезный резервуар предохраняет трубы от возникновения засоров.
В зависимости от предназначения и общего числа подключенных зданий обустраивается несколько колодцев. Там осуществляется соединение труб, выполняется поэтапное очищение жидкости. При выходе из строя одного резервуара его временно заменяет другой. После прохождения колодцев стоки по коллекторной трубе направляются в очистные сооружения.
Проект очистных сооружений и районные схемы канализации
Согласно нормативам районные схемы канализации содержат ТЭО схем канализации, включенных в состав районных планировок и схем размещения производственных ресурсов административных районов, сами схемы канализации отдельных промышленных узлов или целых районов с целью оптимизации комплексного плана постройки систем канализации, водоснабжения и гидротехнических условий. При составлении ТЭО и схем нужно отталкиваться от конкретных указаний.
Необходимо согласовать и увязать схемы канализации и ТЭО в части, касающейся совместного комплексного использования районных водных ресурсов, совместно со схемами других отраслей – водного транспорта, гидроэнергетики, сельскохозяйственного водоснабжения и ирригации, рыбохозяйства, с генеральной схемой комплексного использования водных ресурсов Российской Федерации.
