Как глубоко надо закладывать канализацию в доме без проблем в будущем

Этапы монтажа

Для внутренней канализации используются серые трубы

Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.

Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.

Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.

Внешняя канализация

Оранжевые трубы предназначены для внешней канализации

Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.

В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:

• На дно траншей насыпают подушку из песка и хорошо трамбуют её.
• На основу укладывают трубы, надежно соединяя их.
• Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.

Устройство септика

На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:

Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку.
Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют.
На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см.
Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник.
После высыхания раствора устанавливают оба резервуара рядом друг с другом

Важно, чтобы не было перекосов.
Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек.
К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют.
Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Поэтапное устройство канализации загородного дома своими руками

1. Устройство канализации загородного дома своими руками осуществляется путём монтажа наружной и внутренней канализации. Если работы будут происходить в уже построенном доме, то необходимо приготовиться к тому, что будет нарушен рельеф участка и придётся проводить ремонт в доме после установки канализационной системы. Монтаж наружной части локальной канализации частного дома имеет несколько этапов:
2. Определение размера и объёма септика. Здесь необходимо учесть, что вода должна отстаиваться в септике не менее трёх суток. Учитывая количество проживающих в доме людей и то, что на одного человека объём стоков принимается за 150 л/сутки, можно вычислить, что для семьи из 4 человек нужен септик объёмом не менее 1,8 м3 (150 л/сутки * 4 человека * 3 суток = 1,8 м3).
3. Выбор места расположения септика. Устанавливать приёмник сточных вод рекомендуется недалеко от дома, чтобы жидкости не успевали остывать, а зимой не замерзали в трубах. Герметичные септики можно располагать близко к дому и даже в подвале, не герметичные размещать ближе, чем на 5 метров к дому не рекомендуется. Высокая температура способствует ускорению процесса разложения загрязнений в сточных водах.
4. Выбор материала для септика. Септик должен быть герметичным. Можно приобрести готовую пластмассовую ёмкость с разным количеством камер. Можно сэкономить и изготовить самостоятельно бетонную ёмкость, воспользовавшись бетонными кольцами.
5. Разметка участка и выкапывание траншей для труб и котлована для септика. Котлован выкапывается, исходя из размеров септика и количества камер. Траншеи подготавливаются с учётом того, что трубы будут располагаться с уклоном к очистному сооружению в 2–4 см на каждый метр трубы. Глубина траншеи – 60–120 см (зависит от типа почвы и глубины промерзания грунта) и 60 см ширина. Трубопровод следует защитить от промерзания.
6. Установка септика. Монтаж осуществляют с применением уровня, септик просыпают песком и заливают водой до указанных внутри мерок, чтобы уплотнить.
7. Врезка подводящей и отводящей трубы, тщательная герметизация всех швов.
8. Засыпка канализации песком и уплотнение грунта.
9. Обслуживание септика. Этот процесс включает в себя откачку отложений со дна ёмкости. Также можно добавлять биоактиваторы в ёмкость, чтобы ускорить процесс разложения.

Монтаж внутренней части канализационной системы менее трудоёмкий, но не менее важный. Он включает в себя несколько пунктов:

• Расчёт и приобретение труб для внутренней канализации;
• Прокладка труб. Прокладываются трубы с уклоном 1–3 см на метр, стыкуются через раструбные соединения;
• Установка сантехники. Когда монтаж трубопровода завершён, можно присоединять сантехнику: унитаз, раковину, ванную и т.п. При этом необходимо помнить, что присоединение унитаза осуществляется обособленно, в отличие от раковины и ванной. Это обусловлено его специфической функцией.

Трубы, которые используются для укладки ассенизационной системы

Перед тем, как узнать, на какую глубину укладывать канализационные трубы, очень важно разобраться с различными типами трубопроводов. Когда вы выбираете патрубки следует обязательно учесть, что существуют различные трубопроводы для внутренней и внешней ассенизационной системы

Внутренняя канализационная система включает в себя все сантехнические устройства и патрубки, которые находятся в доме. Внешняя – трубопроводы, локальные очистительные установки такие, как септик Биопурит, и накопители, расположенные вне дома

Когда вы выбираете патрубки следует обязательно учесть, что существуют различные трубопроводы для внутренней и внешней ассенизационной системы. Внутренняя канализационная система включает в себя все сантехнические устройства и патрубки, которые находятся в доме. Внешняя – трубопроводы, локальные очистительные установки такие, как септик Биопурит, и накопители, расположенные вне дома.

Патрубки, используемые вне дома, имеют коричнево-оранжевый цвет, используемые в доме, имеют светло-серый оттенок

Важно: при приобретении трубопровода, обязательно внимательно читайте инструкцию, так как в ней подробно указана специфика использования конструкции

Из каких материалов изготавливаются патрубки?

Например, еще несколько лет назад особой популярностью пользовались патрубки из металла. Но сейчас эта тенденция не имеет места быть в связи с тем, что металл подвергается особой коррозии. В свою очередь, сейчас большинство людей устанавливает канализационные трубы ПВХ для наружной канализации.Пластиковые патрубки отличаются легкостью, прочностью, долгим эксплуатационным сроком. При их монтаже не нужно вызывать сварщика или использовать специальную технику.

Также коллекторы изготавливаются из чугуна, бетона, керамики и стеклопластика.Чугунные патрубки отличаются большим весом и сложностью монтажа. Керамические – высокой степенью возможных повреждений. Бетонные – большим весом и также сложностью монтажа.

Строительство наружной канализационной системы

В этом разделе мы рассмотрим, как сделать наружную канализацию в частном доме и разобьем это мероприятие на отдельные этапы:

• Этап проектирования и вычисления. На выходе получаем информацию о длинах трубопроводов, количестве стыков и пр.
• Подбор необходимых материалов и их закупка.
• Проведение земляных работ.
• Монтаж оборудования и трубопроводов.
• Осмотр системы и ее пробный запуск.

Проектирование и вычисление

Этот процесс индивидуален для каждого отдельного проекта, потому что двух одинаковых объектов найти невозможно. От качества проектирования в дальнейшем зависит эффективность работы всей системы, поэтому на этом этапе лучше всего консультироваться со специалистами. В ходе работ выбирается схема канализации частного дома, а также необходимое количество труб и оборудования, уклоны.

Подбор материалов

Выбрать наилучший материал поможет информация, приведенная в предыдущем разделе. Как вы уже поняли, каждый материал обладает определенными преимуществами и недостатками, вам необходимо добиться приемлемого их соотношения. Кроме этого, ваш выбор должен соответствовать располагаемому бюджету на строительство.

Проведение земляных работ

Целью земляных работ является создание траншеи под трубопроводы и котлована под септик. Если в вашей местности глубина промерзания небольшая (до метра), то эту работу можно провести вручную. Но если у вас в регионе суровые зимы, то потребуется помощь спецтехники. Установка труб канализации в частном доме ниже глубины промерзания грунта – обязательное условие, которое исключит даже потенциальный выход из строя этой инженерно-технической системы. Можно, конечно, использовать тепловую изоляцию, чтобы не так глубоко копать, но это уже не так надежно. Потому что со временем любой теплоизолятор теряет свои положительные свойства.
Теплоизоляция для канализационных труб

Монтажные работы

Теперь можно переходить к непосредственной установке и сборке всех элементов. Трубопроводы соединяются в зависимости от своего вида. Так, например, ПВХ трубы крепятся за счет раструбных соединений, а полиэтиленовые – благодаря пайке. Наибольшим спросом пользуется раструбное соединение, так как оно позволяет проделывать большие объемы работы за короткое время.

Герметизация соединения достигается благодаря специальной уплотнительной прокладке.

На заметку!Процесс установки начинается от основания постройки. Делается это для того, чтобы обеспечить необходимый уклон. Достаточным считается 0,003 миллиметра на один метр. Если длина участка – более 15 метров, то на его поворотах нужно сделать смотровые колодцы. Они будут использоваться для внутреннего осмотра и очистки.

Осмотр и пробный запуск

Это заключительный этап монтажных работ. После того как система была зрительно проверена на целостность, выполняется пуск воды. Желательно обеспечить максимальный расход. Для этого вода открывается в нескольких точках водоразбора.

Если в течение 5-10 минут не наблюдается протечек, то система выдержала испытание. После этого траншея засыпается землей, а поверхность облагораживается.

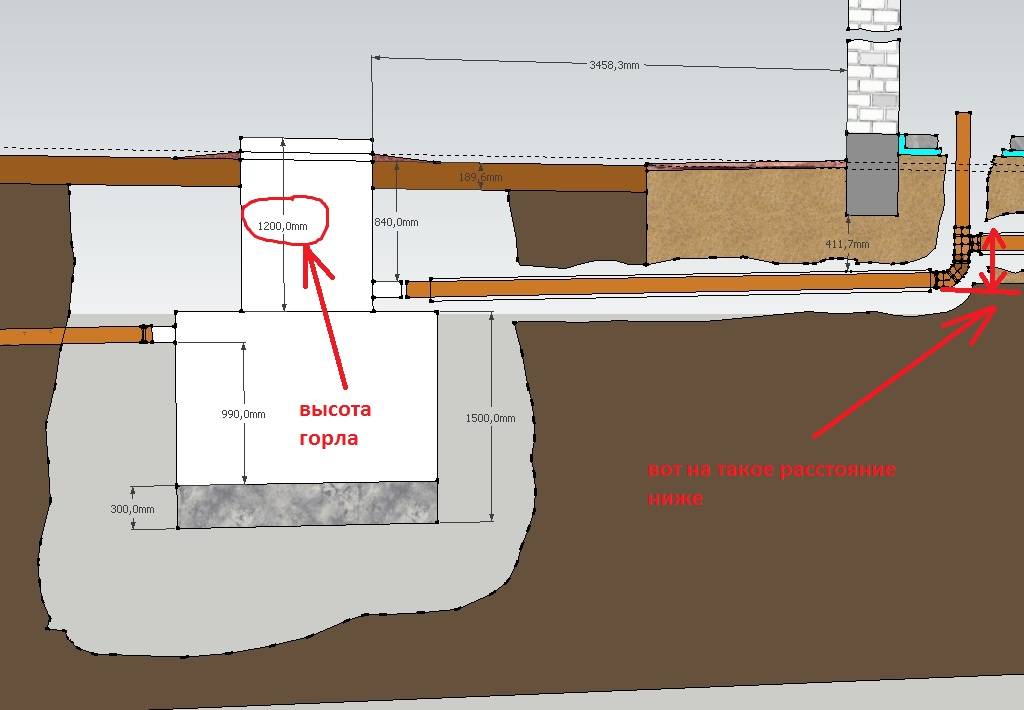

Как правильно подобрать глубину заложения

Если соблюдены условия относительно угла наклона канализационной трубы, то не ориентируясь на климатическую зону можно обойтись заглублением на метр. При условии, когда до септика трубопровод “петляет”, то есть в прокладке много коленных соединений, возрастает вероятность засоров. В связи с этим, так же целесообразно не заглублять далеко, чтобы можно было в любой момент вскрыть грунт и устранить препятствие в сточной трубе.

Оптимальная глубина канализационных труб

Классическая глубина начинается от дома с полуметра, планомерно углубляясь по направлению к септику. Углубление до септика рассчитывается опираясь на инструкцию к эксплуатации изделия. К примеру, септик Топаз предусматривает максимальное залегание трубы до 1,4 метров.

При условии прямого трубопровода, можно углубить на большую глубину, без опасения возникновения засоров.

Глубина промерзания грунта зависит не только от климатической зоны, но и от характера грунта. К примеру, глинистые почвы и суглинки в МО имеют глубину промерзания, равную 1,1 метр, а песчаные промерзают до 1,44 метра. В Адлерском районе этот параметр не опускается ниже 0,8 метров.

Рекомендации СНиП

По СНиП, расположение патрубков, выходящих из помещения, должно быть выше глубины промерзания на 30 см. При этом, глубина траншеи находится в пределах 70 см. Если над трубопроводом предполагается движение машин, или значительная снежная (другая статическая) нагрузка, то глубину увеличивают, для предупреждения повреждения труб и их промерзания.

Хорошо поинтересоваться у соседей, какую систему канализации используют они и насколько она эффективна в работе. С учетом размера труб, колен, заглубления и угла наклона. Если на соседнем участке, с указанными параметрами, трубы не промерзают зимой, а система функционирует без перебоев, то лучше ориентироваться на такой положительный опыт. Дело в том, что карта грунтов не даст четкого понимания о характере почвы в конкретной точке. Официальная информация учитывает общее положение на больших расстояниях. Для конкретной местности лучше положиться на имеющийся опыт.

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.

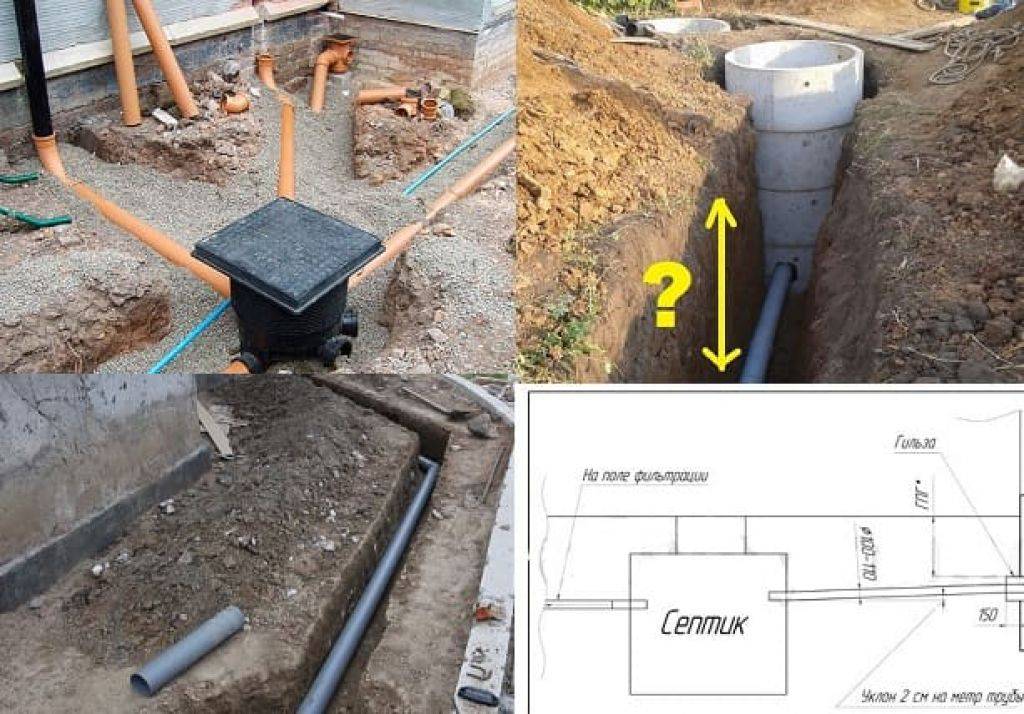

Глубина заложения канализационных труб СНиП

После того как вы разобрались в особенностях материала патрубков, можно преступить к деталям того, какая же глубина закладки канализационных труб в частном доме.

Существуют определенные нормы того, какая глубина залегания канализационных труб должна быть. Для того чтобы определить глубину промерзания грунта, необходимо в СНиП 2.01.01.82 рассмотреть карту зон, на которой указана глубина промерзания почвы в разных областях. Если вас интересует Москва, то глубина канализационной трубы в частном доме должна быть 1,4 м, если Сочи – то 0,8 м. Это данные в соответствии с особенностями промерзания грунта. Если же патрубки имеют сечение, которое не превышает 500 мм от величины, которая обозначена на карте с климатическими условиями, обязательно отнимите 0,3 м. Если же вы хотите уложить трубопровод большого диаметра, тогда уменьшите глубину уклада на 0,5 м.

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

• Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
• Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
• Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
• Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
• Место расположения точки ввода наружной магистрали в дом через его фундамент – чем она ниже, тем больше глубина заложения водопровода.
• Температура воды в источнике водозабора.
• Климатические условия региона – нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России

Что влияет на глубину заложения труб?

В первую очередь, хотелось бы отметить, что СНиП «Канализация…» 2. 04 03 – 85 приводит кроме конкретных цифр еще и достаточно размытую формулировку — «Выбор глубины заложения должен основываться на практическом опыте эксплуатации канализационных сетей в данном регионе.»То есть нормативы оставляют достаточный резерв для выбора оптимальных значений в привязке к определенной местности.

Но в общих случаях глубина заложения трубопровода канализации зависит:

• От уровня промерзания грунта
• От геологических условий и состава грунта в месте укладки
• От вида канализации (самотечная, напорная)
• От способа укладки труб (открытый или в лотках)

Различают минимальную и максимальную глубины закладки.

Минимальная глубина заложения

Для труб, имеющих диаметр до 50 см (все трубы, применяемые для бытовых целей), глубина может быть на 30 см выше отметки промерзания. Для больших труб этот показатель увеличивается до 50 см.

Если по каким-либо технологическим или природным условиям минимальная глубина заложения канализации не может быть выдержана, следует применять утепление сетей или способы защиты от замерзания, связанные с прокладкой электрических греющих кабелей.

Кроме того, данное значение зависит и от вида нагрузок, которым подвергается поверхность земли в месте прокладки канализационных сетей. При высоких механических нагрузках (передвижение транспорта), глубина не должна быть меньше 0,9 м, при обычных нагрузках она может составлять 0,7 м. В других случаях следует применять укладку канализационных труб в лотках.

При использовании минимальных значений следует предполагать сигнальные устройства, которые смогут определить месторасположения канализационного трубопровода и предотвратить его повреждение при будущих земляных работах.

Мы бы рекомендовали, при наличии возможности, все-таки придерживаться глубины промерзания, особенно это актуально для грунтов, склонных к пучению. Наименьшая глубина укладки канализационных труб в этом случае позволит предохранить трубопровод от повреждений при сдвижках грунта и сохранить нормативный уклон.

Максимальная глубина заложения канализационных труб

Этот параметр тоже является очень важным и должен учитываться при прокладке наружных сетей канализации. Масса грунта способна оказывать значительное давление на стенки труб, поэтому превышение критической глубины заложения способно привести к повреждению трубопровода.

Учитывая значительность уровня заложения трубы, ремонтные работы будут связаны с большим объемом земляных работ. В сухих грунтах прокладка открытой канализационной трубы допускается на глубинах до 5-8 метров, если грунт насыщен влагой, имеет скальные включения, такая глубина сокращается до 4 метров.

При превышении этих нормативов необходимо предусмотреть прокладку канализационных труб в специальных железобетонных лотках. При этом глубина закладки лотка канализационного трубопровода должна быть определена на основании расчета, который будет учитывать устойчивость материала к механическим нагрузкам.

Снаружи трубы гладкие либо гофрированные.

Внимание! Трубы безнапорного типа устанавливают в самотечных системах. Трубы безнапорного типа из ПВХ используют для прокладки наружной канализации, которая монтируется под наклоном

Скорость течения жидкости в трубах не должна быть свыше восьми метров в секунду

Трубы безнапорного типа из ПВХ используют для прокладки наружной канализации, которая монтируется под наклоном. Скорость течения жидкости в трубах не должна быть свыше восьми метров в секунду.

Напорные трубы применяют для коммуникаций, отводящие стоки посредством насоса. Рабочее давление для труб из данного материала может быть равно минимум десяти атмосферам.

Гофрированные изделия из ПВХ используют для проблемных участков. Чтобы их установить не требуется применение спецтехники и оборудования. Трубопрокаты можно монтировать в напорных и безнапорных сетях. Для определения зависимости диаметра трубы и толщины стенки существует специальная таблица.

Иногда уместно проложить канализационную сеть из железобетонных либо асбоцементных труб. Изделия используют при монтаже крупных систем из труб большого сечения. Материал не имеет высокую прочность, их можно использовать только в безнапорных системах.

Вывод

Глубина монтажа канализационных труб – важный параметр. Но прежде чем его определить необходимо подготовить предварительный проект всей системы

Важно не допускать возможности засоров, а для их предупреждения устанавливать специальные крышки/ревизии, которые позволяют осуществить прочистку без демонтажа трубопровода. Стыки и повороты можно утеплить

В качестве утеплителя используют полиуретан, поверх которого укладывается слой пленки.

Утеплять есть смысл и отрезок труб на выходе из помещения и до заглубления. Если этот участок открыт, то дополнительно к теплоизоляции можно добавить обогревающий провод.

Законодательная база не учитывает во многом эффективность системы, и полагаться с этой точки зрения на нормативы смысла нет. Но учитывать их необходимо. А в техническом плане, лучше руководствоваться опытом специалистов, которые уже неоднократно запускали канализационные системы в конкретной местности.

При проектировании, хорошо максимально избегать поворотов и соединений. Чем их меньше, тем надежней система трубопровода в целом.
