Устройство вентиляции в бане
Виды вентиляции
Нужно ли нанимать специалистов для расчета и проектирования
Если вам нужна правильная, “легкая” и беспроблемная баня, вентиляция в парной играет важную роль: от долговечности бани до вашей собственной безопасности.
Если банное помещение совмещено с домом, имеет комнату отдыха или предбанник, в которые выведена печь, или имеются иные причины для применения принудительной вытяжки, то ответ на вопрос “нужно ли нанимать специалистов для расчета и проектирования” будет однозначным: нужно.
Иначе можно ошибиться в незначительной детали, а приобретенное расчетное оборудование по этой причине не подойдет. А это в свою очередь вызовет дополнительные траты.
Кроме того, чтобы не нарушать конструкцию строения, вентиляцию парной лучше проектировать заранее, до того, как баня возведена, особенно это касается ситуации, когда вход потоков воздуха должен располагаться на фундаменте. Установка вентиляционной системы в уже построенное здание процесс хлопотный и трудоемкий. Потребуется разборка почти всех финишных материалов, освобождение места под гофры и прочее.
При строительстве кирпичной бани без предварительной подготовки и вовсе не обойтись, ведь требуется не только деревянные отделочные материалы, но и материал стен – кирпич, который (некоторые виды, например, силикатный) склонен к впитыванию большого количества воды.
Узнайте больше про утепление кирпичных бань на этой странице.
Монтаж отточной вентиляции
Отточный короб устанавливают в диаметральной противоположности от вводного отверстия. Его приподнимают над чистовым полом на 30 см. Внутренняя площадь короба — примерно 1,25 м².
Через стену отточный короб проводят к потолку и обустраивают для него наружный вывод. Можно выводить отработанный воздух в соседнее помещение. Таким способом можно будет его прогреть без лишних затрат.
Отточную вентиляцию можно разместить сверху на потолке
Чтобы избежать случайных ожогов, короб дымохода необходимо обложить кирпичным или каменным кожухом. При этом внизу обязательно оставляют специальное отверстие с дверкой, которое будет поддувалом. Дополнительное отверстие, оборудованное сверху, позволит использовать дымоход в качестве теплового насоса, это создаст и прогрев помещения и правильную циркуляцию воздуха.
Подготовка к установке вентиляционной системы
Способы устройства естественной вентиляции
Где разместить отверстие для подачи холодного воздуха
Оно располагается внизу. Можно создать его в стене, но тогда необходимо на этапе проектирование заложить трубу или шахту, которая будет вести внутрь. При этом следует учесть, что свежий воздух будет поступать из смежного помещения, а, значит, и выходить он должна не на улицу, а в эту же комнату. Есть минус – обычно полки устанавливают напротив входной конструкции, и циркуляция чувствуется всеми присутствующими.
Еще один вариант предполагает установку продуха под лежаками. Во многом это оптимальное расположение – не сквозит, не портит внешний вид. Но только дотянуться до него бывает сложно, чтобы отрегулировать положение заслонки. В таких случаях в процессе банной процедуры двигают верхние дверцы оттока, а для проветривания открывают обе.
И еще один распространенный и выигрышный вариант – размещение притока за печкой. Это одновременно способствует циркуляции и разогреву углей. Но есть несколько «но» – иногда печь устанавливается в простенке, тогда просто нет возможности организовать там заслонку. И еще один момент – из-за сильного жара здесь расплавятся пластиковые дверцы и могут начать возгораться деревянные, так что подойдут только металлические.
С выходным оттоком проще, его можно монтировать:
- в потолке, но тогда придется делать дополнительный короб для вывода через крышу (если влажный пар будет на чердаке, будут гнить деревянные стропила);
- в стене – оптимальный вариант, закладывается еще на моменте возведения здания.
Монтаж вентиляции в бане своими руками

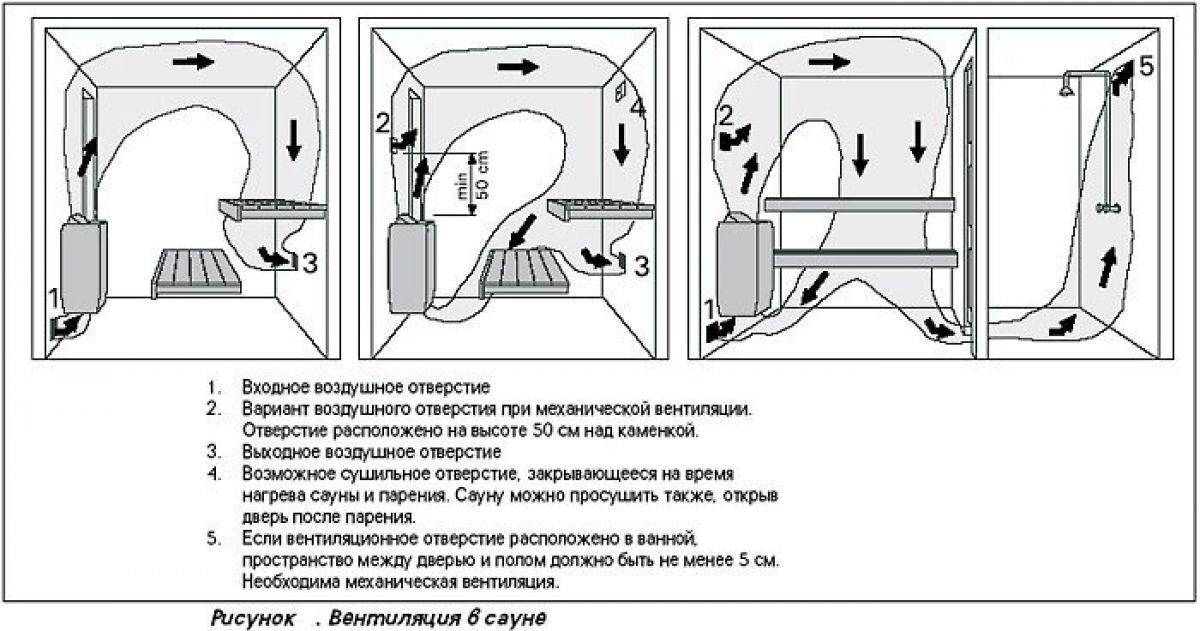

Как сделать вентиляцию в сауне: типы и схемы
Виды вентиляции в бане
Вентиляция сауны зависит от планировки и объема помещения. В зависимости от размера здания, в бане или сауне может быть организован естественный воздухообмен, принудительный или же комбинированный.
Схемы вентилирования разных помещений бани отличаются. Поэтому для каждой комнаты составляется свой план монтажа системы вентиляции.
Естественный воздухообмен
Варианты естественной вентиляции в бане
Естественная вентиляция зависит от того, какая температура в здании и на улице
Для того чтобы естественный воздухообмен был эффективным, важно правильно разместить приточные и выходные отдушины в бане
Внешний воздух должен входить в помещение возле печи через окошко, расположенное на высоте 25 см от пола. Вытяжное окошко рекомендуется размещать на стенке напротив, ниже потолка на 25 см.
Естественный воздухообмен не очень подходит для парилки, так как возле потолка накапливается теплый пар, а ближе к полу – более холодный.
Но если правильно спланировать все нюансы установки данного вида вентиляции в помещении, можно успешно отрегулировать движение воздушных потоков для получения желаемого результата.

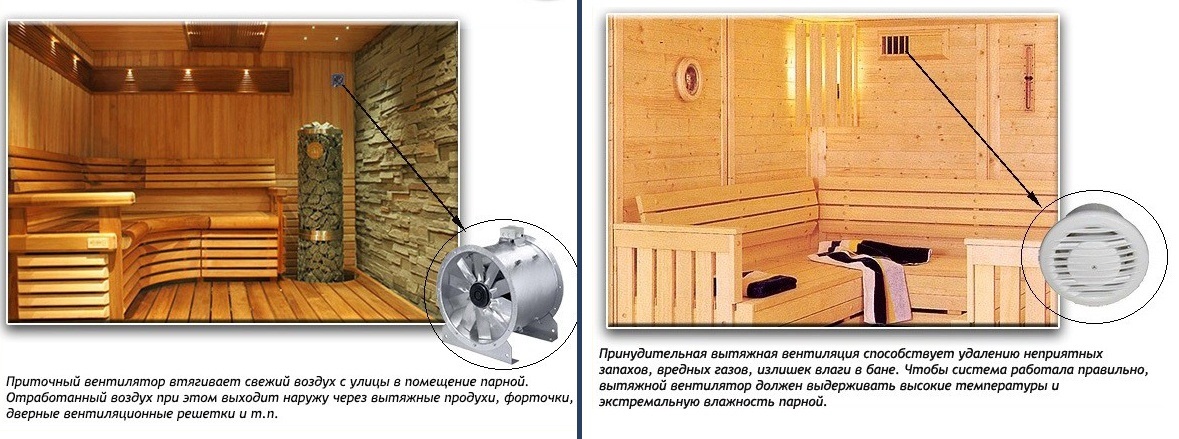

Принудительная вентиляция
Принудительная вентиляция в сауне или русской бане обеспечивается специальными приборами, которые контролируют температуру и подачу воздушных масс в помещение.
Принудительная вентиляция в бане монтируется с помощью правильно расположенных отдушин и вентилятора. Такой вид циркуляции воздуха рекомендуется использовать для бань, размещенных внутри дома.
Когда вытяжка для бани не может быть размещена на внешней стене, прокладывается специальный длинный канал с нужными элементами. С помощью вентилятора воздух будет правильно циркулировать в помещении.
Для принудительной циркуляции воздуха в бане важно правильно подобрать вентилятор. Он должен:
- иметь гидроизоляцию элементов электросхемы и защищенные механические детали;
- выдерживать высокую температуру;
- иметь нужный диаметр и мощность, достаточную для помещения определенных размеров.
Перед монтажом принудительной системы циркуляции воздуха в сауне важно тщательно продумать все нюансы, а также провести все расчеты согласно составленной схеме
Примеры расчета вентиляции в разных банях
Рассмотрим несколько показательных примеров проектов парилок в банях и возможности устройства вентилирования в них.
Пример 1
Рассмотрим рисунок 1. Парная 2,5х2,5 м с высотой в 2,2 м. На проекте уже указана простейшая конфигурация с забором свежего воздуха через небольшую щель в приоткрытой двери и вытяжкой, расположенной на противоположной стене.
Обратите внимание: вытяжное отверстие размещено не строго напротив двери, а с небольшим смещением. Это сделано специально для того, чтобы избежать чрезмерно сильного сквозняка
Опираясь на приведенные выше требования можно рассчитать сечение воздуховода для естественного вентилирования: 2,5х2,5х2,2=13,75 куб. м. – объем помещения. 13,75/3,27=4,2. То есть, 4 воздуховода по 10 см диаметра каждый или 2 – по 20 см. Для принудительной вентиляции нам понадобится мотор с производительностью в 68,75 куб. м/час. Приток при этом останется естественным за счет подсоса воздуха из соседнего помещения.
Пример 2

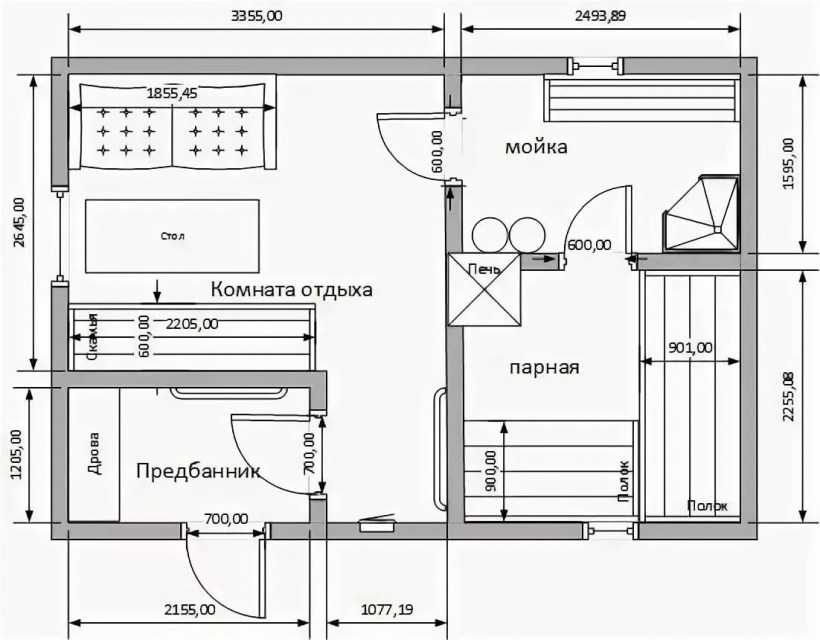

На рисунке 2 мы видим парную, размером 2,5х2,25 м с высотой потолка 2,25 м. Учитывая планировку здания бани приточный воздух мы можем забирать из комнаты отдыха, проложив воздуховод рядом с печью. Вытяжное отверстие лучше всего расположить на противоположной стене под потолком с диагональным сдвигом относительно печки. Так удастся обеспечить оптимальную циркуляцию воздушных масс.
Поскольку объем помещения составляет 12,65 куб. м., для естественной вытяжки понадобится несколько отверстий с суммарным диаметром почти 40 см. Но наличие открываемого окна, как дополнительного средства вентилирования позволяет уменьшить это значение вдвое. Получается, достаточно двух вытяжных отверстий по 10 см, а при необходимости усиления оттока воздуха можно приоткрывать форточку.
Для принудительного вентилирования понадобятся приточный и вытяжной двигатели, продуктивностью не менее 65 куб. м./час каждый.
Пример 3
Третий пример – небольшая парная, имеющая 7,3 куб. м. внутреннего объема. Это означает, что для вытяжного отверстия здесь достаточно суммарного диаметра выводов всего в 20 см. Для естественного забора воздуха хватит 100-130 мм (учитываем периодически открывающуюся дверь). Здесь, как и в других небольших парных затраты на принудительное вентилирование становятся бессмысленными, поскольку прорезать воздуховоды такого диаметра, как правило, несложно. Единственное, всегда лучше вместо заслонок устанавливать регулируемые клапаны для более простого управления силой воздушного потока.
Отдельно стоящая баня: как проветривать?
Древесина – это идеальный материал для строительства бани. Свойство дерева «дышать» обеспечивает естественный воздухообмен. Но даже деревянные строения нуждаются в качественной вентиляции, чтобы дерево после обильного смачивания высыхало как можно быстрее.
Поступление чистого воздуха через дверную решетку
Значение имеет печь в бане – она участвует в процессе воздухообмена. Выталкивание использованного воздуха из парной происходит при помощи остывшего пара, который опускается из-под потолка. Горячий пар попадает туда при попадании воды на каменку печи. «Дышащая» древесина и горячий пар создают оптимальные условия для создания эффективного естественного воздухообмена
При обустройстве вентиляции в деревянной бане важно грамотно организовать поступление свежего и удаление отработанного воздуха без потери комфортной температуры внутри парилки
Через отверстие около печи (1) поступает свежий воздух. Его небольшая часть (2) проветривает пространство под полками. Нагретая часть воздуха (3) поднимается наверх. Остывая, она спускается (4). Остывший воздух удаляется благодаря тяге через вытяжное отверстие (5)
При укладке сруба изначально нижние венцы делают свободными для обеспечения свободного проникновения внутрь свежего воздуха. Также воздух проникает внутрь через щели вокруг дверного проема. Чтобы он как можно быстрее нагревался, печь ставят как можно ближе к двери. Для поддержания процесса горения в каменке в просторной парной, потребуется подвести отдельный воздуховод.
Способы вентилирования помещения с печью-каменкой внутри
Куда же удаляется отработанный воздух? Он выходит через дымоход, при условии, что отопление каменки происходит непосредственно в парилке. В этом случае, если печь установлена правильно, дополнительные отверстия монтировать не надо, за исключением небольшого продуха размером 20 х 20 см в стене. На время обогрева парной и помывки его закрывают с помощью плотной затычки. Такое отверстие не потребуется, если в парилке есть окно. Чтобы оптимизировать процесс, можно изготовить окошко в моечную. Из нее обустроить отверстие или окно, выходящее на улицу, чтобы за один раз проветрить и просушить оба помещения.
Таблица. Наиболее распространенные схемы вентиляции парной с печкой каменкой
Иллюстрация
Описание
Вариант 1
Свежий воздух поступает через приточное отверстие, расположенное вблизи к печи на расстоянии 20-30 см от пола. Поднимаясь, холодный воздух вдоль стены поднимает и продвигает более легкий горячий воздух в сторону вытяжного отверстия на противоположной стене. В результате помещение прогревается, а наиболее прогретый воздух концентрируется на верхних полках. Если движения воздуха слабое, то верхнее вытяжное отверстие оснащают вентилятором. В ином случае необходимо предусмотреть наличие задвижки.
Вариант 2
С условием установки вентилятора, приточное и вытяжное отверстие можно расположить на одной стене. Холодный воздух направляется в сторону печи, здесь он смешивается с прогретой воздушной массой и поднимается наверх. Эту схему вентилирования удобно использовать в бане-пристройке, имеющей одну свободную стену.
Вариант 3
Если в бане смонтирован протекающий пол, то можно использовать эту схему вентилирования. Воздух поступает через отверстие около печи. Когда он прогревает верхнюю часть помещения, то устремляется вниз, в щели дощатого настила, попутно избавляя его от излишков влаги. Вытяжное отверстие монтируется в закрытом канале, не совмещенном с парной. Тягу можно повысить с помощью вентилятора.
Вариант 4
Удаление воздуха через дымоход выполняется при непрерывной работе печи. Дымоход выполнял функцию вытяжки для удаления теплого сухого воздуха. Для этого печь-каменку, оборудованную дымоходом, располагают непосредственно в парилке. В нижней части печи есть поддувало – через него удаляется отработанный воздух
Важно при этом обеспечить поступление свежего воздуха в помещение. Для этого в нижних венцах сруба оставляют щели или снизу подрезают дверь на 1 -1,5 см
Можно смонтировать приточное отверстие под полками на противоположной стене.Важно! Чтобы воздух удалялся печь не должна потухать.
Руководство по монтажу вентиляции в бане
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

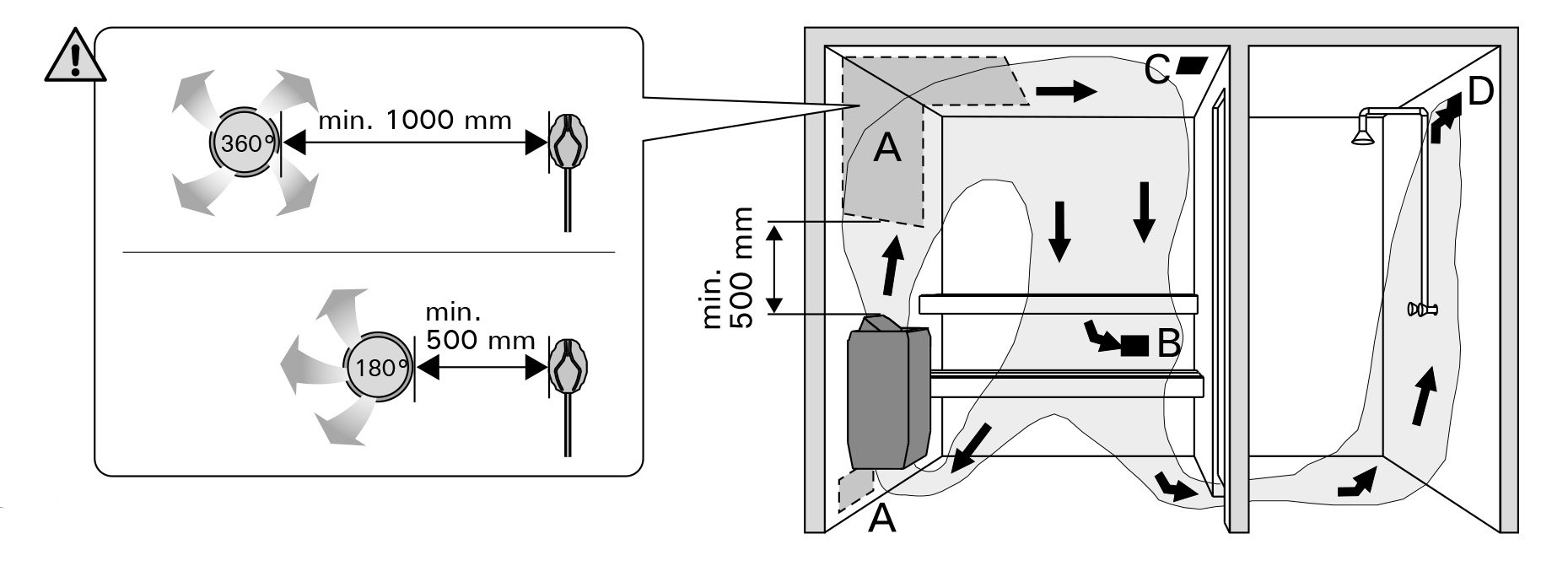

Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Выбор типа и схемы в зависимости от материала стен

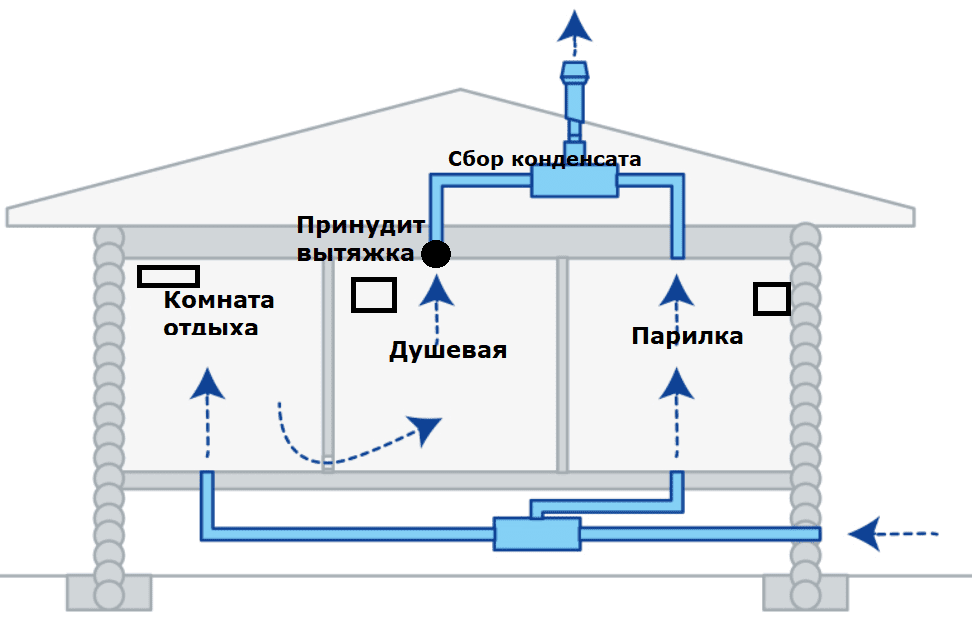

Вентиляция фундамента, полов и вспомогательных помещений
Качественно налаженная вентиляция фундамента гарантирует отсутствие плесени и грибка, предотвращает гниение постройки. Это значительно продлевает срок ее эксплуатации. Стандартный диаметр отдушин составляет 110 мм. Они проделываются по всем стенам помещения (друг напротив друга) для хорошей циркуляции воздуха. Можно превысить отметку в 110 мм, регулируя в дальнейшем количество поступающего потока заслонками и решетками. Поэтому вопрос того, как сделать вытяжку в бане, чтобы не было сырости, без помощи профессионалов решаем. Просто следует проектировать сеть еще при армировании фундамента.
Полы
Вентиляция моечной и парилки тоже должна быть устроена грамотно. Эти комнаты требуют тщательной сушки после проведенных процедур, чтобы не появился затхлый запах и не портились покрытия. Для этого нужно соорудить сток воды в щели между досками (0.5-10 мм), обеспечив отвод лишней влажности через вентиляционную трубу под сооружением. Чаще всего ее выбирают из асбестоцемента, располагая в углу помывочной. Главное верно рассчитать угол наклона отверстия, чтобы вода стекала без проблем. Дополнительно устанавливается дефлектор, который выводится на крышу.
В теплых регионах некоторые обходятся и без монтажа вентиляционной трубы, если зимой температура воздуха относительно высокая. Стоки могут уходить просто под землю или подготовленную дренажную сеть. Учитывайте свой бюджет, и делайте лучшую вентиляцию в бане, отвечающую запросам.
Вспомогательные помещения
- Чердак. Одного окна для проветривания недостаточно. Здесь надо установить приток под кровельным навесом, а отток – на коньке, чтобы воздушные массы проходили снизу вверх по двум параллельным стенам.
- Помывочная. Оптимальным вариантом будет принудительная система вентилирования, направляющая потоки в тамбур.
- Подвал. Тут стоит предусмотреть расстояние между стенами и утеплителем во избежание появления конденсата. В основном владельцы отдают предпочтение принудительной вентиляции, поскольку естественная не подходит из-за невозможности монтажа отверстия в полу.
- Душевая. Если в остальных комнатах вентилирование налажено правильно, хватит монтажа продушин в потолке или вверху стены. То же самое выполняют в санузле.
- Предбанник. Подойдет приточно-отточная сеть. Также спасает окно для лучшей циркуляции.
Схемы
Виды вентиляции в парной
Вентиляционную систему в парилке можно сделать тремя способами: механическим, естественным или скомбинировать их.
Естественный воздухообмен подразумевает обмен воздушными потоками с улицей за счёт разницы давления. Организовать его очень просто: отверстие вентиляции располагается под потолком. Горячий воздух имеет свойство стремиться наверх, и так он покидает парную, а разреженная атмосфера сама затягивает воздух с улицы через приточный клапан. Особых затрат на такую систему не требуется, и всё бы хорошо, но есть одно «но». При таком воздухообмене настоящего жара в баньке не получится.
Чем интенсивнее вы будете топить, тем активнее будет работать обмен воздушными потоками
Механический способ подразумевает установку вентиляторов, которые контролируются приборами, реагирующими на датчики температуры и влажности. Такая принудительная вентиляция более эффективна, монтировать отверстия можно в любом месте парной. Единственное условие – вентиляторы должны быть изготовлены из жаропрочных материалов, ведь температура парилки может доходить до +130ºC.
И имейте в виду: в этом случае нет электричества – нет вентиляции
Комбинирование этих двух видов вентиляционных систем предусматривает установку вентилятора на вытяжке и простого приточного клапана для поступления свежего воздуха.
Расчёт вентиляции
Общие принципы организации воздухообмена
Зачем нужна вентиляция в парилке?
Эконом-решение: залповая вентиляция в парной русской бани
Если вы не уверены, что сможете правильно рассчитать размер входов (выходов) или места их размещения, можно воспользоваться давно испробованным способом — эконом-решение: залповая вентиляция в парной русской бани.
Суть её применения заключается в быстром проветривании путем открытых настежь окон и дверей. Их распахивают на короткое время (не более 1-2 минут), для максимального эффекта лучше всего использовать противоположные окно и дверь.
Данный метод не требует никаких финансовых затрат: вы используете те элементы, которые есть в любой бане.
ВАЖНО! Не переусердствуйте с проветриванием, можно сильно выстудить баню. Такой способ особенно хорош для русских бань, которые топятся по-черному
Варианты монтажа системы в разных парилках
Бани изготавливаются из разных материалов по различным технологиям. При этом от разницы материалов, технологии возведения постройки зависит от того, как будет обустраиваться система вентилирования помещений.
В каркасной
Каркасные дома, бани очень популярны благодаря надежности, долговечности. Самое главное — составить правильный расчет каркаса, чтобы не допустить ошибок на ключевом этапе постройки.
Система вентиляции должна быть предусмотрена на начальной этапе сборки каркаса. В противном случае придется сверлить дыры в готовых стенах, что приведет к дополнительным проблемам.
В рубленой
При изготовлении системы вентиляции нужно учитывать ряд нюансов:
- Вытяжная, приточная системы проектируются так, чтобы сразу после банных процедур из помещений были выведены все излишки влаги.
- Если будет установлен вентилятор, проводку к нему нужно вести в специальных негорючих кожухах, чтобы в случае замыкания дерево не воспламенилось.
- Деревянные поверхности нужно обработать специальными препаратами от гниения.
У срубов после постройки уже присутствует естественная система вентилирования помещений, но для бани этого недостаточно.
В кирпичной
Бани из кирпича считаются самыми надежными, долговечными. Преимущества материала:
- выдерживает постоянные перепады температур;
- не подвержен гниению;
- служит более 100 лет.
Проходы в стенах под вентиляцию можно сделать с помощью специального оборудования.
В постройках без фундамента
Временные или передвигающиеся бани (на колесах) имеют встроенные системы вентиляции. Если баня будет постоянной, нужно возвести фундамент.
Мини-сауна в квартире
В последнее время хозяева жилья в многоэтажных домах нередко устраивают небольшие кабинки на балконах или лоджиях. В этом случае естественная вентиляция мини-сауны обязательно должна сочетаться с принудительными элементами, оборудованными в помещении, где она сконструирована.
Приток организуют за нагревательным прибором, отверстие закрывают решеткой. Вытяжной канал оборудуют в средней части помещения, между полками. Для проветривания небольшого «закутка» после оздоровительной процедуры в потолке кабинки делают вентиляционный клапан.
В бане из сруба
Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.
В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.
- В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
- В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.
В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.
ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции
В бане из пеноблоков
Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.
Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.
В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.
Нужна ли вентиляция в бане
Типы вентиляционных систем для парилки
Вентиляция в бане в парилке может быть трех типов:
- естественная;
- механическая;
- комбинированная.
Естественная система предполагает, что циркуляция воздуха обеспечивается за счет разницы уровней давления и температуры в парной и на улице. Принцип действия здесь простой: сначала горячий воздух поднимается в верхнюю зону парилки, а потом уходит через вытяжное отверстие на улицу, тем самым разряжая атмосферу в бане, – это и создает условия для втягивания нового воздуха через приточное отверстие. Плюс такой вентиляции – минимальные финансовые затраты. Но здесь нужно учитывать один нюанс: при недостаточном утеплении конструкции естественный воздуховод будет преградой для качественного прогрева бани.
Механическая вентиляция функционирует посредством специальных приборов, контролирующих выход отработанного воздуха и подачу новых воздушных потоков в парную. Как правило, в роли таких приборов выступают разного рода вентиляторы. Плюс механической системы в том, что вентиляционное оборудование можно установить практически в любой зоне помещения.
Совет. Для бани не подойдет классический канальный вентилятор, так как он не перенесет тяжелых условий парилки – тут лучше использовать специальные модели из стеклонаполненного полиамида, выдерживающие высокие температуры – до 130 градусов.
Комбинированная вентиляция соединяет в себе элементы и естественной, и механической систем. Функционирует таким образом: за вытягивание отработанного воздуха отвечают механические приборы, а свежий воздух заходит через отдельное приточное отверстие.
Нужна ли вентиляция в бане в парилке?
Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?
Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.
Вентилирование разных вспомогательных помещений
Схемы вентиляции в парной
Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.
Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.
Основная схема размещения каналов подачи и забора воздуха в парной:
- Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
- Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
- Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
- Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
- Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
- Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).
Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:
Вариант 1
- входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
- вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.
Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.
Вариант 2
- воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
- отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)
Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.
Вариант 3
- труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
- вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)
Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.
Вариант 4
- входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
- для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)
Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.
Вариант 5
- воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
- вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)
Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.
Вариант 6
- канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
- отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой
У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.
