Способы вентиляции в гараже с погребом

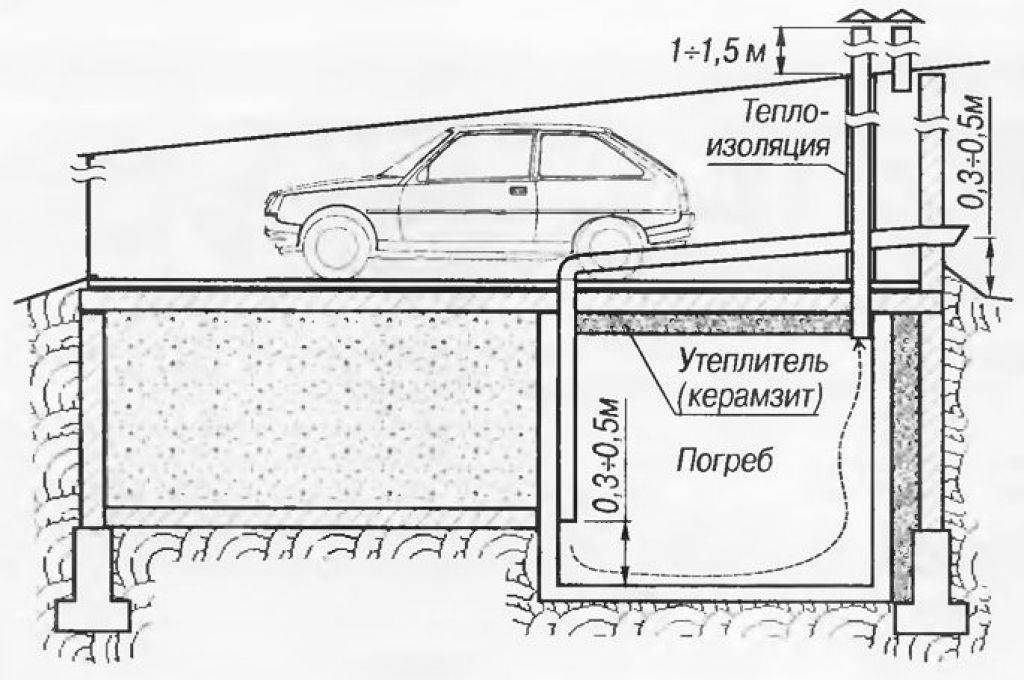

Схема интенсивной вентиляции.
Главным условием эффективного устранения негативного влияния сырости является грамотная схема вентиляции гаража и подвала, которая бывает приточной, вытяжной, приточно-вытяжной (принудительной, естественной). Приточная – хороший вариант для обеспечения поступления свежего воздуха в погреб (закрытое помещение), вытяжная хорошо очищает загрязненный воздух. Тем не менее, оптимальная схема для гаража с погребом – комбинированная приточно-вытяжная вентиляция, которую выполняют двумя способами:
Естественная вентиляция погреба – дешевый и самый простой вариант обустройства помещения, при котором нужно установить 2 трубы: приточную и вытяжную. Принцип ее функционирования основан на разнице температур в помещении и на улице. Однако такая вентиляция не работает летом, когда температура на улице и в погребе уравнивается, а зимой происходят сбои в работе системы из-за закупорки вытяжки инеем. Поэтому естественная хорошо подходит для небольшого гаража при условии систематического ухода за трубами зимой (очистка от снега) и дополнительного утепления труб перед наступлением холодов. Для облегчения ухода за воздуховодами можно использовать компромиссный вариант – поставить съемную выходную часть трубопровода.
Схема принудительной вентиляции.
Принудительная – хорошее решение, чтобы микроклимат закрытого помещения максимально приблизить к естественным условиям. Принцип работы основывается на создании принудительного потока воздуха с помощью специальных устройств. Организация воздухообмена может осуществляться по принципу естественной вентиляции, то есть с установкой двух труб, но подойдет и одна труба с двумя створками.
Единственный плюс естественной – низкая стоимость. Однако такой способ вентиляции в погребе не подойдет для больших гаражей, рассчитанных на хранение микроавтобуса, грузовика и другого габаритного транспорта. Именно поэтому приточная – наиболее эффективный способ удаления токсичных примесей и влаги, а для экономии бюджета можно использовать комбинированный способ: и метод естественного вентилирования, и вентиляторы.
Предпочтительные схемы устройства
Как сделать вытяжку в гараже своими руками? Для обычного гаража небольших размеров целесообразно выбирать систему вентиляции, показанную на рисунке 1 ниже:
Это простой и вполне эффективный вариант. В гаражах автовладельцев часто можно видеть трубу, как в настоящей вентиляционной сети для больших помещений. На вопрос, Зачем ты сделал так, хочется лишней работы?
отвечают: А как еще?
, то есть, люди просто копируют то, что видят в промышленных зданиях, и занимаются черной магией.
Вентилятор для гаража можно брать диаметром от 150 мм и до 250, желательно канального типа (с фланцами для встраивания в трубу), у таких вентиляторов хорошая тяга. Он создает вполне достаточное разрежение и вытягивает все газы и пары, которые легче воздуха, за считанные минуты.
Тяжелые составные части дыма и газов, которые имеют обыкновение стелиться по земле, разбавляются воздухом, притекающим через приточное отверстие, расположенное внизу, или щель между полом и воротами, и тоже поднимаются вверх. В течении 10-15 минут воздух в гараже будет полностью заменен свежим с улицы.
На рисунке можно заметить, что вход воздуха и его выход расположены почти по диагонали параллелепипеда, форму которого имеет гараж. Значит, застойных зон здесь не будет.
Особое значение имеет дополнительный вентилятор. Его можно не приобретать, но если он есть, то это очень выгодно. Он идеально выравнивает влажность в помещении гаража. С его помощью можно быстро просушить машину и очень существенно помешать ржавлению металла.
Этот вентилятор, даже без подогрева, высушит машину в течении пары часов. При этом крышка внешнего вентилятора может быть открытой или закрытой, значения не имеет. Зимой, весной и осенью высушивание важнее, чем летом. Внутренний вентилятор должен быть переносным, это удобнее.
Где в гараже сделать вытяжку? Если гараж имеет подвал или смотровую яму, то их вентиляция обязательна. В этом случае образуется область, в которой может застаиваться загрязненный воздух. Гараж с подвалом или ямой показывает, что его владелец умеет обращаться с лопатой или имеет доступ к высоким технологиям копания земли.
В таком случае, чтобы не загромождать помещение гаража трубами, вентиляцию можно вывести в отдельную шахту, расположенную рядом с гаражом, как это показано на рисунке 2:
Диаметр труб должен быть не менее 100 мм. Трубы следует утеплять минеральной ватой от действия морозов и образования конденсата, толщина утеплителя берется 3-5 см. Сами трубы лучше выбирать из пластика, он не ржавеет. Как видно на рисунке, такой короткий воздуховод не будет оказывать большое сопротивление потоку воздуха. Его длина не превышает 1.5 метра.
Воздуховод накрывается колпаком с жалюзи, который легко можно сварить из листового железа, и загрунтовать от ржавчины. Можно сделать его и из дерева, а затем обить оцинкованной жестью. Высота колпака над грунтом достаточна в пределах 30-50 см. Для защиты от грызунов можно использовать сетку на трубе, впрочем, эти твари пролезут, где угодно. Воздух попадает в подвал или яму через приточку и отверстия для ямы и лестницы.
Вентилятор может быть реверсивным и тогда его можно использовать в том числе и для притока свежего воздуха снизу. Как правило, приток воздуха производится снизу, потому что в помещении воздух теплее, чем на улице. Нагреваясь, он будет перемешиваться с воздухом внутри помещения и подниматься наверх, к потолку.
Поэтому вытяжки и расположены обычно вверху. Но, как мы уже видели, бывают и случаи необходимости забирать грязный воздух снизу. При этом, для продувки канала вентилятору приходится создавать достаточно большое давление, и один может не справиться.
Тогда устанавливают два последовательно, с расстоянием между ними не менее 50 см. Рисунок 3 этот вариант иллюстрирует.
В последнем случае воздух забирается снизу. Если вентиляторы реверсивные, то чистый воздух может нагнетаться в яму с улицы. В некоторых случаях такой режим вентиляции может оказаться более эффективным. Возможна комбинация вариантов 2 и 3, когда с помощью заслонок можно выбирать точку для забора воздуха.
В третьем варианте труба может быть декорирована нишей с полками для инструментов. Таким образом, и труб будет не видно, и каждый сантиметр пространства будет использован с толком. Не стоит забывать при этом о ремонтопригодности – все должно быть сконструировано таким образом, чтобы легко разбиралось, заменялось и собиралось обратно.
Типы вытяжных систем – естественная или принудительная?
Также перед тем, как сделать вентиляцию в подвале, определитесь с типом системы. Она может быть естественной или принудительной. Подобрать самый подходящий вариант можно с учетом планировки и объема подвала. Первый вид вытяжки основывается на небольшой разнице температур и давления внутри и снаружи комнаты. На эффективность вентиляции сильно влияет расположение труб. Отверстие для всасывания воздуха должно находиться на высоте около 30 см от пола, а отверстие для вытягивания – на расстоянии 20 см ниже потолка. Оставлять последнее ниже нельзя, так как иначе потолок очень быстро начнет сыреть. Такой системы будет недостаточно для обустройства больших по площади подвалов, которые состоят из нескольких комнат.
Принудительная вентиляция
Вентиляция второго типа также состоит из труб, однако в них нужно устанавливать специальные вентиляторы, принудительно заставляющие воздух циркулировать в помещении. Самая простая система включает монтаж вентилятора только в канал для вытяжки. В таком случае в комнате искусственно создается разряжение, которое помогает быстро втянуть воздух через отверстие для притока. Мощность вентилятора необходимо выбирать с учетом площади погреба. Часто владельцы жилья поступают немного по-другому. Они ставят вентиляторы на оба канала. Это особенно актуально для подвалов с несколькими маленькими комнатами.
Вентиляция в металлическом гараже
Металлический гараж, также как и кирпичный, требует устройства вытяжки. Это необходимо для удаления излишней влаги, способствующей разрушению крыши строения.
В зимний период из-за излишков влажного воздуха происходит его конденсация. При этом минусовые температуры создают ледяную корку, которая разрушает структуру металла и способствует отслоению лакокрасочного слоя.
Летний период тоже неблагоприятен для гаража, у которого отсутствует вытяжка. Влага, скапливающаяся под крышей, создаёт повышенную коррозию металла и значительно сокращает срок службы.
Простая вентиляция металлического гаража
Решением проблем с вентиляцией станет простое, но очень эффективное решение. Требуется просверлить электродрелью несколько отверстий в стенках.
Для обеспечения притока отверстия сверлятся внизу боковой или передней стенки гаража. Устройство вытяжки обеспечивается устройством отверстий в верхней части (под потолком помещения) стены. Такая система позволяет организовать циркуляцию свежего кислорода.
Для декоративной отделки следует приобрести вентиляционные решётки. Установить их очень легко, просверлив предварительно по периметру вентиляционных отверстий дырки под крепёж.
Принудительная вентиляция в погребе гаража
- преимущества:
- стабильность работы;
- возможность регулировки эффективности, подогрева воздуха;
- возможность использования фильтра воздуха.
- недостатки:
- постоянное потребления энергии;
- шум;
- сложность монтажа;
- значительная стоимость некоторых компонентов;
- наличие изнашивающихся и ломающихся деталей.
Принудительно вентиляции строится по тем же принципам, что и естественная. Ведь естественное движение воздуха должно помогать, а не препятствовать работе вентилятора.
Принудительную вентиляцию в погребе гаража может обеспечить канальный вентилятор
Особое внимание при установке принудительной вентиляция в погребе гаража следует уделить безопасности. Это касается прокладка электропроводки, установки выключателей и вентиляторов
Вентиляторы лучше всего выбирать канальные.
Что же касается фильтров, подогрева воздуха и регулировки работы вытяжки – всё это требует дополнительных затрат и делается по мере необходимости.
Принудительная вентиляция

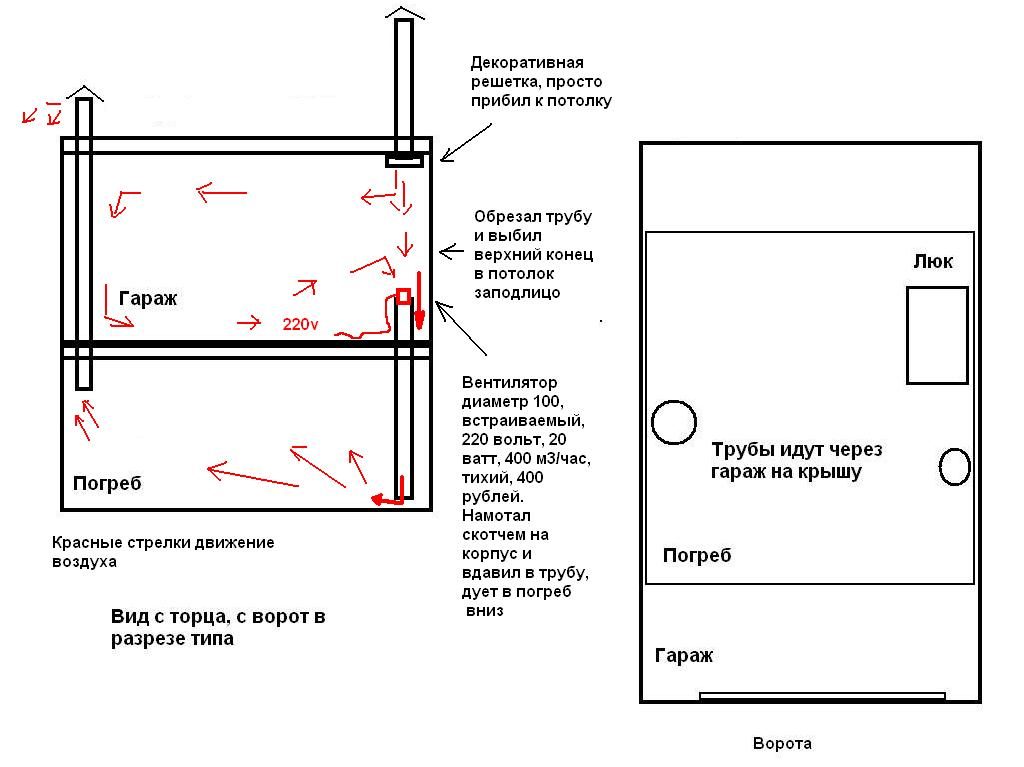

Схема принудительной вентиляции погреба и гаража
Принудительно свежий воздух можно подать в помещение при помощи двух методов:
- приточная вентиляция – требует установки фильтров, обычного вентилятора средней мощности и, по необходимости, калорифера для нагрева, поступающего с улицы воздуха;
- вытяжная вентиляция – на вытяжку устанавливают канальный или обычный вытяжной вентилятор.
Схема установки канального вентилятора
Какой вентилятор выгодней по стоимости и долговечности:
круглый или квадратный канальный вентилятор на вытяжку устанавливается в трубу вентиляционной системы. Работает тихо, если правильно сбалансировать вентилятор при монтаже, то проработает он долго. Преимущество канальных вентиляторов – в корпусе установлен электродвигатель, такая коробка легко врезается в любую трубу; осевой вентилятор – монтируется в стену. Стоимость осевого вентилятора, в зависимости от мощности и возможности регулировки скорости вращения – от 3 до 9 тысяч рублей
Приобретая осевой вентилятор, обращайте внимание на диапазон температур эксплуатации оборудования
Принудительная вентиляция гаража требует расхода электроэнергии, но идеальна для хорошего воздухообмена при частых ремонтных работах. Поэтому для частных металлических гаражных боксов лучшее решение – комбинация принудительной и естественной вентиляции.

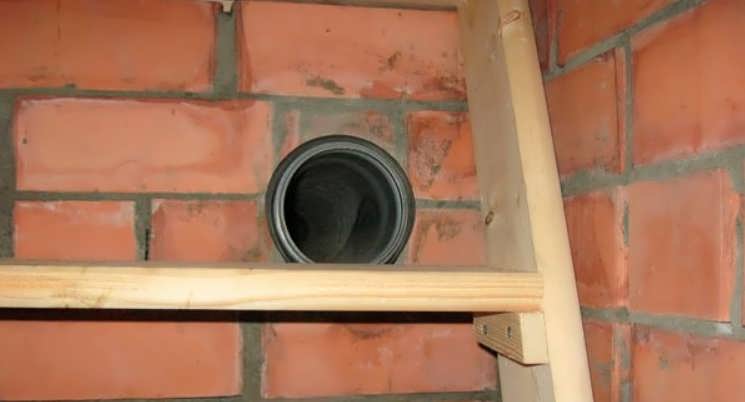

Вытяжка в погребе с одной трубой
Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

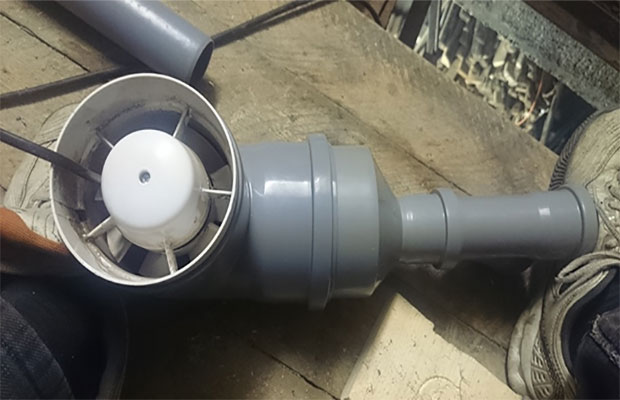

Вытяжка с вентилятором
Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения

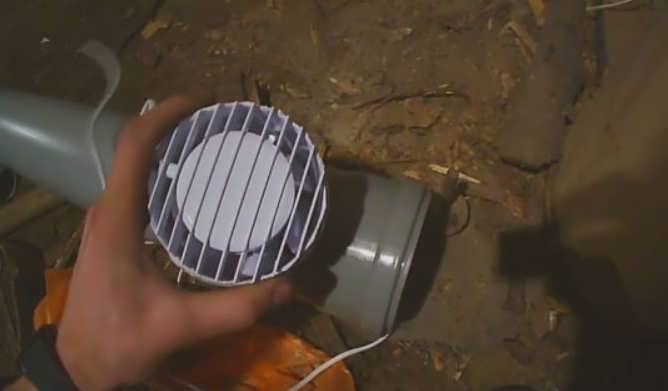

Все предельно просто: установить вентилятор в вытяжной трубе.
Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора
Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега
В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.
Читайте еще: как сделать вентиляцию в гараже своими руками.
Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы.
У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.
Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.
Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.
Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.
Выбираем тип вентиляции
Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:
Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования
Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств
В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.
Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.
Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага
А вытяжная труба поднимается на 50 см над уровнем крыши.
Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража
Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий
Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.
Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.
Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха
Это особенно важно зимой
Комбинированные вентиляционные системы
В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.
Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже
Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости
Особенности устройства подвала в гараже
- Гаражный подвал представляет собой изолированную от внешней среды конструкцию. Вход обустраивается внутри гаража.
- Полностью отсутствуют источники естественного притока воздуха.
- Учитывая глубину, на которой он оборудуется, можно говорить о том, что зимой там достаточно тепло. Это неизбежно вызывает скопление конденсата.
- Через входной проем влажность проникает в гаражное помещение, создает там избыточную сырость, что сказывается на строении самым негативным образом.
- Обустройство подвала вентиляцией проходит через или с помощью гаражного пространства.
- Размещение подвала в земле требует особенной гидро- и теплоизоляционной отделки внутренних поверхностей (пропитка пола, стен, специальными материалами, утепление перекрытий минватой).
Организация принудительной вытяжки
Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.
Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.
Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:
- диффуз-флюгер;
- дефлектор;
- нагревательная лампочка.
Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.
Проектирование
Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.
Во время проектирования решают, куда они выходят и как производится забор воздуха
Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно
Приобретение необходимых материалов
По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:
- вентиляционных труб;
- защитных решеток;
- козырьков для уличных концов труб;
- дефлекторов;
- вентиляторов;
- кабеля;
- крепежных хомутов;
- дюбелей и саморезов;
- молотка;
- дрели.
Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.
Выполнение монтажных работ
Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.
Проверка работы системы
Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).
Как сделать вентиляцию в гараже своими руками
Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.
Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.
Естественную систему
Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.
В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.
- Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
- Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.
Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.
Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.
Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.
Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя
Для этого обязательно устанавливается механический отвод отработанных воздушных масс.
Механическую вытяжку
К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.
Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.
На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.
Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.
