Особенности конструкции, работы и установки напольных бездымоходных газовых котлов
Если нельзя установить классический вертикальный дымоход для отопления применяются бездымоходные газовые котлы. Для такого отопительного оборудования не оборудуют вентилируемое отдельное помещение для естественной тяги.
Несмотря на название «бездымоходные», дымоход в таких котлах есть. В его роли выступает компактная коаксиальная труба, обеспечивающая тягу и выведение дымовых масс из камеры сгорания.
Наружный вывод коаксиального дымоотвода
Конструкция и принцип работы бездымоходного котельного оборудования.
Бездымоходные, как и классические газовые котлы, работают в режиме отопления – одноконтурные, и еще как водонагреватели (ГВС) – двухконтурные.
Отличительная особенность конструкции – закрытая камера сгорания. Горелка, посредством которой газ нагревает воду в системе, расположена в герметичной камере. Таким образом угарный газ, сажа и дым от сгорания топлива не проникают в помещение, а эффективность работы котла повышается.
Насыщенный кислородом воздух для сгорания поступает в закрытую камеру по внешнему блоку дымохода. Нагретый горелочным элементом воздух обогревает медный контур, по которому протекает теплоноситель. Затем «отработанный» воздух вместе с продуктами сгорания топлива выходит по внутреннему блоку коаксиальной трубы.

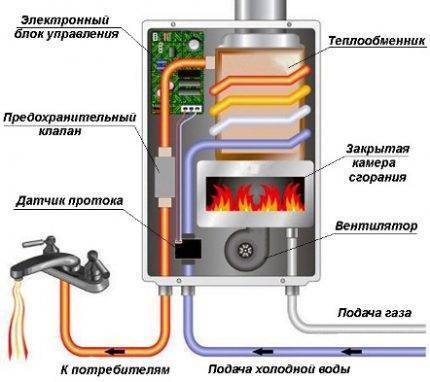

Схема работы напольного коаксиального котла
Коаксиальный дымоотвод прост в исполнении. Это две соосные трубы разных диаметров, скрепленные между собой. Таким образом нагретые газовые отходы остужаются поступающим в камеру воздухом, делая котел пожаробезопасным и экологическим для жильцов дома. Остужая продукты горения, воздух в топочную камеру поступает уже нагретым, что экономит энергоресурс.
Газовые котлы большой мощности для предотвращения недостаточности тяги оборудуются дефлекторами, которые увеличивают поток воздуха в полтора раза. При вероятности задувания ветра на выход трубы устанавливается специальный блок ветрозащиты.
Особенности монтажа газовых котлов с коаксиальным дымоходом.
Напольные бездымоходные котлы для автономных систем отопления устанавливаются в малогабаритных строениях и в много квартирных домах или производственных помещениях.
Бездымоходные газовые котлы устанавливаются на специальную подставку. Если котел управляется электронной платой, то подключается к электричеству по правилам установки электро-газового оборудования специалистами.
Включаются в систему отопления и газовой магистрали так же, как и дымоходные газовые котлы. Отличие – монтаж коаксиального дымоотвода.
Схема установки горизонтального коаксиального дымохода
Требования монтажа коаксиальной трубы как дымоотвода:
- Вывод дымохода на улицу проходит через стену горизонтально. Длина этого отрезка трубы составляет не более 1 метра.
- Дымоотвод горизонтальный, но при невозможности горизонтального вывода применяется вертикальный дымоход. Длина вертикальной части такого дымохода около 3 метров.
- Наружная часть трубы располагается не ниже, чем на 2 метра от земли.
- Расстояние от трубы до оконных или дверных проемов составляет не менее полуметра.
- Нельзя размещать выход трубы под окном.
- Для предотвращения скопления конденсационной жидкости, ее устанавливают под углом 3-5 градусов.
- Соблюдают диаметры трубок коаксиального дымохода и их соотношение для пожарной безопасности.
- Просверленный в стене проем для трубы обкладывают утеплителем из невоспламеняющегося материала.
Соблюдение этих требований сделает работу котла безопасной и эффективной.
Бездымоходные котлы – их плюсы и минусы эксплуатации.
Преимущество напольных отопителей, оборудованных коаксиальной трубой, – установка в жилой комнате. Чтобы вписать котлы в интерьер, подбирается отделка стен и мест стыка дымоотвода со стеной.
Более подробно о коаксиальных дымоходах и использования их для газовых котлов можно узнать из видео, представленном ниже.
Коаксиальный котел в интерьере квартиры
Помимо этого, другие плюсы:
- простота и низкая стоимость монтажа;
- нет потребности установки приточно-вытяжной вентиляции;
- высокая мощность агрегатов такой конструкции, что отапливают большие площади;
- некоторые газовые модели оснащены конвекционными отверстиями, что дает возможность обогревать комнату без радиатора;
- долгий срок службы.
Недостатки коаксиальных котлов состоят в системе выведения дыма. Протяженность трубы для отвода дыма не больше, чем 5 метров. Во время морозов бездымоходные котлы работают на большой мощности, из-за чего в коаксиальной трубе образуется больше конденсата, который замерзает и блокирует подачу воздуха и выведение дыма. Задувание дымоотвода происходит, если он не оборудован ветрозащитой.
Последовательность действий при креплении котла
Монтаж настенных газовых котлов отопления требуется проводить строго согласно прилагающейся к оборудованию инструкции.
Шаг 1. Организация отверстия для сброса отработанного воздуха (дымоход).
Шаг 2. Рекомендуется проводить монтаж настенного котла отопления по вырезанному из бумаги шаблону, закрепленному на стене.
Шаг 3. Согласно схеме обвязки настенного газового котла, производится подключение котла к инженерным системам — к холодному водоснабжению и системе ГВС.
Шаг 4. После размещения котла на стене, го требуется подключить к электрической сети в соответствии со схемой подключения настенного котла.
Шаг 5
Важно заземлить устройство!. Шаг 6. После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме
После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме
Шаг 6. После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме.
Шаг 7. После чего можно провести тестовый запуск системы.
Шаг 8. На этом этапе потребуется пригласить специалиста из газовой службы для оценки работы и запуска ее в эксплуатацию.
Подключение бойлера косвенного нагрева к одноконтурному котлу — схема
Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.
Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.
Конструкция бойлера косвенного нагрева
Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.
В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.
Как подключить бойлер (водонагреватель) косвенного нагрева
Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.
Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.
Особенности разных схем обвязки
Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается циркуляционным насосом. В зависимости от этого подбирают схему обвязки котла.
Способ 1: обвязка в гравитационных системах
Обвязка котла в гравитационной отопительной системе проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.
Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.
Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.
Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос
Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.
Способ 2: обвязка котла с циркуляционным насосом
Системы с насосным оборудованием проще в управлении, чем гравитационные. При устройстве принудительного отопления обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.
Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.
Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий
Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.
Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)
Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.
Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом
Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.
Правила пользования газовым котлом
Рассмотрим, как правильно пользоваться газовым котлом.
Инструкция по розжигу
Один из узлов конструкции газовых котлов, которым они отличаются друг от друга – система розжига. Поэтому при запуске котлов разного типа могут существовать определённые тонкости. Прежде чем приступить к запуску устройства в эксплуатацию необходимо изучить инструкцию по эксплуатации. Как последовательность розжига выглядит так:
1. Визуальный осмотр системы на предмет наличия протечек. Для этого термостат выставляют на максимум. В таком случае происходит автоматическое переключение.
2. При выполнении этой операции котёл должен быть подключён к электросети. После того как начнёт работать, послышится небольшой шум и после наполнения системы теплоносителей сработает автоматический поджог системы и котёл выйдет на установленные режимы эксплуатации.
Как правильно отключить котёл
Если в течение определённого времени, использование котла не планируется, то имеет смысл его отключить. Первым делом закрывают вентиль подачи газа. Установленная автоматика управления и насосы должны быть обесточены. Разумеется, нельзя забывать о перекрытии подачи теплоносителя и воды, если он применяется для её нагрева. Если ожидается, что во время простоя возможно падение температуры ниже нуля, то придётся сливать воду.
Самостоятельная диагностика
Эксплуатация газового оборудования будет значительно упрощена, если в нём предусмотрена система самостоятельного диагностирования. Большинство производителей, уже довольно давно устанавливает подобные системы на свою продукцию. Сообщения об ошибках выводят на встроенный монитор. У отдельных производителей, ошибка А7, говорит о неисправности датчика температуры. Самодиагностика газового оборудования упрощает его эксплуатацию. Расшифровка кодов, которые отображаются на мониторе, обычно приводят в руководстве по эксплуатации.
Защита от замерзания
Одно из ключевых правил безопасной эксплуатации газового оборудования – это гарантия наличия минимальной температуры рабочей среды, которая не позволит ей замёрзнуть. Если вода, залитая в систему отопления, замёрзнет, то это приведёт к непоправимым последствиям, в частности, разрыву радиатора.
В большинстве моделей, эксплуатируемых в наши дни, постоянного надзора за состоянием теплоносителя. В них предусмотрена защита от замерзания, один из компонентов – циркуляционный насос, который включается для обеспечения принудительного движения воды (теплоносителя) по системе. Как правило, он включается в автоматическом режиме по достижении водой температуры в 10 градусов. Если в силу определённых причин, температура упала ещё ниже, то кроме насоса включается вспомогательный нагреватель, подогревающий воду до заданного уровня, например, 18 градусов.
Что делать, если появились неисправности
Даже в ходе правильной эксплуатации котельного оборудования могут возникать определённые неполадки. В некоторых котлах могут происходить следующие перебои:
- перегрев котла;
- отказал датчик температуры;
- во время работы котёл работает слишком шумно.
Как правило, некоторые поломки могут быть вызваны нарушениями режимов эксплуатации, заводскими дефектами, падением давления в газопроводе, перепад напряжения в питающей сети, ошибки, допущенные во время установки газового котла.
Некоторые владельцы газовых устройств пытаются решить возникшие проблемы самостоятельно, но целесообразнее вызвать специалистов из обслуживающей организации.
Общие правила безопасности
Производители газового отопительного оборудования уделяют много внимания его безопасности, несмотря на это, оборудование этого класса может послужить источником опасности
Пожарный департамент МЧС не устаёт постоянно говорить о мерах предосторожности, в частности, недопустимо приобретать газовое котельное оборудование в компаниях, которые не обладают соответствующей лицензией. В комплект поставки должно входить руководство или инструкция по эксплуатации
Монтаж оборудования и его запуск в эксплуатацию могут только работники соответствующих организаций. Подобное оборудование должно проходить проверку технического состояния. Как правило, это проделывают один раз в год.
В котельной недопустимо хранение предметов, не имеющих отношения к эксплуатации или обслуживания установленного оборудования. И ещё, верхняя граница нагрева теплоносителя не должна превышать 90 градусов.
Монтаж: рекомендации и схемы, основные этапы монтажа дымохода
Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.
Общие требования
При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.
Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.
При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).
Этапы установки
Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.
Монтаж внешнего дымоходаИсточник astroyresurs.ru
Установка дымохода у настенного котла делается следующим образом:
- Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
- Собирается вертикальный стояк.
- Уплотняются соединения огнеупорной смесью.
- Фиксируются настенными кронштейнами.
- Сверху закрепляется предохраняющий от осадков зонт.
- Наносится антикоррозийное покрытие, если труба из металла.
Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.
В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:
- Материал, из которого изготовлена труба.
- Наружное оформление дымохода.
- Вид покрытия кровли.
Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.
Видео описание
Как производится монтаж дымоходной трубы, смотрите в следующем видео:
Подключение керамического дымохода
Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.
Стыковка может выполняться только двумя способами:
По дыму – металлическая труба вставляется в керамическую
Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.
По конденсату – металлическая труба надевается на керамическую.
Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.
Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.
Видео описание
Подробнее про подключение к керамическому дымоходу в следующем видео:
К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.
Особенности монтажа коаксиального дымохода
Коаксиальный дымоход не выводится через крышу, можно спокойно повернуть дымоход и вывести его через стену.
Важно! На стене, где выводится труба коаксиального дымохода не должно быть окон. Как-никак, продукты горения остаются опасными для человека и, расположив такой дымоход под окном, несет угрозу отравления, через окно. В завершении, замечу, что газовые котлы без дымохода, а вернее с коаксиальным дымоходом, могут быть как напольного, так и настенного исполнения
Фирмы: Daewoo, Olympia, Rinnai
В завершении, замечу, что газовые котлы без дымохода, а вернее с коаксиальным дымоходом, могут быть как напольного, так и настенного исполнения. Фирмы: Daewoo, Olympia, Rinnai.
Газовый котел Лемакс Патриот-12,5
Газовый котел Viessmann Vitopend 100-W A1HB001
Газовый котел Лемакс Патриот-20
Газовый котел Лемакс Патриот-10
Настенный газовый двухконтурный котёл Kentatsu Nobby Sm.
Газовый котел Royal Thermo Aquarius 24 МC
Газовый котел Vaillant turboFIT VUW 242/5-2
Газовый котел Лемакс Патриот-16
Газовый котел Royal Thermo Aquarius 24 BC
Газовый котел Лемакс Премиум-16
Газовый котел De Dietrich Zena Plus MSL 24 MI
Настенные газовые двуконтурные котлы Chaffoteaux ALIXIA.
Настенный газовый двухконтурный котёл Rinnai BR-K24
Газовый котел Royal Thermo Aquarius 18 BC
Газовый котел Лемакс Патриот-7,5
Настенный газовый двухконтурный котёл Rinnai BR-RE24 (2.
Настенный газовый двухконтурный котёл Rinnai BR-R 24(23.
Настенные газовые двуконтурные котлы Chaffoteaux ALIXIA.
Газовый котел De Dietrich INNOVENS PRO MCA 45
Газовый котел Лемакс Газовик АОГВ-11,6
Газовый котел De Dietrich ZENA MS 24 BIC
Настенный газовый двухконтурный котёл Rinnai BR-RE42 (4.
Настенный газовый двухконтурный котёл Kentatsu Nobby Ba.
Газовый котел Viessmann Vitopend 100-W A1JB010
Газовый котел De Dietrich ZENA Plus MSL 24 FF
Газовый котел Viessmann Vitopend 100-W A1HB002
Газовый котел Buderus Logamax U072-12K
Дымоход коаксиальный Protherm
Газовый котел De Dietrich ZENA Plus MSL 31 FF
Газовый котел Bosch Gaz 6000 W WBN 6000-18 С
Газовый котел De Dietrich ZENA Plus MSL 24 MI FF
Дымоход газового котла THERMEX XANTUS
Котел газовый лемакс Патриот 12,5 (без дымохода)
Газовый котел Лемакс Газовик АОГВ-6
Газовый котел De Dietrich ZENA Plus MSL 28 MI FF
Настенный газовый котел Лемакс Патриот 12,5 без УСД
Настенный газовый котел BaltGaz 17
Газовый котел Лемакс Премиум-12,5
Комплект концентрического горизонтального дымохода Wolf.
Котел газовый лемакс Патриот 16 (без дымохода)
Газовый котел De Dietrich ZENA Plus MSL 31 MI FF
Газовый котел Atem Житомир-М АДГВ 7СН
Газовый настенный котел Лемакс Патриот 12,5 (с дымоходо.
Газовый котел Protherm Ягуар 24 JTV
Газовый котел Viessmann Vitopend 100-W A1HB003
Газовый котел Kiturami Twin Alpha 13
Газовый двухконтурный настенный котёл Buderus Logamax U.
Газовый котел Viessmann Vitopend 100-W A1JB011
Газовый котел Лемакс PRIME-V24
Газовый котел Atem Житомир-М АДГВ 10 СН
Котел газовый лемакс Патриот 6 (без дымохода)
Комплект дымоходов bcsa0431 Navien для азиатского типа.
Газовый котел Atem Житомир-3 КС-Г-020 СН
Газовый котел Twin Alpha 16R (корейский дымоход)
Газовый котел Atem Житомир-М АОГВ 15 СН
Газовый котел Лемакс Премиум-10
Газовый котел Viessmann Vitopend 100-W A1JB012
Газовый котел Сигнал-Теплотехника S-TERM 16 (КОВ-16 СКс.
Котел газовый лемакс Патриот 20 (без дымохода)

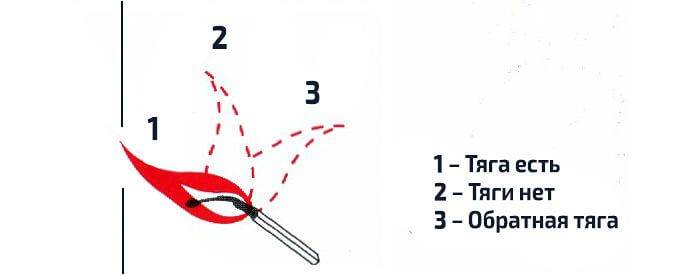

Проверка тяги в дымоходе после монтажа
Корректная и эффективная работа котла может протекать только при наличии хорошей тяги, которая создается профессионально выполненным газоходом.
Почти все современные модификации котлов оснащаются автоматической системой защиты, отключающей котел при низкой тяге в топке.
Перед розжигом котла пользователь должен самостоятельно проверять наличие тяги, то можно выполнить следующими вариантами:
- С применением анемометра — специальный измерительный прибор для измерения тяги в топке котла. Достаточный уровень тяги для безопасной работы котлоагрегата — от 2 до 30 Па.
- С использованием спички или открытого пламени свечи. Ее подносят в окошко топочной камеры, пламя от свечи должно втягиваться в топку.
- Кроме того в процессе обслуживания котла потребуется проводить проверку работоспособности датчика тяги. Для этого помещают рядом с датчиком небольшое зеркало. При нормально работающем устройстве поверхность зеркала не должна запотевать при включенном котле или колонке.
Принцип работы и специфика
Многие владельцы газового оборудования даже не задумываются о том, как реально работает газовый котел двухконтурного типа. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.
Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это и подтверждается наличием в его устройстве трехходового клапана
В нормальном режиме котел постоянно работает лишь для нагрева теплоносителя, циркулирующего в системе. При этом частота включения и интенсивность горения пламени контролируются датчиком температуры. Одновременно с горелкой производится и запуск циркуляционного насоса, если действие отопительной системы не основано на естественной циркуляции теплоносителя.
Пространство в нижней части настенного котла предназначено для подводки газа, подключения холодной воды, а также отводов системы ГВС и отопительного контура
По сути, когда температура теплоносителя достигнет заданной величины, датчик посылает сигнал о снижении активности горелки. До тех пор, пока температура не опустится до заданной величины, котел будет находиться в пассивном режиме. Потом снова поступает команда от датчика автоматике на активизацию клапана подачи топлива.
Система безопасности
Приборы, работающие на газе, нуждаются в серьезном контроле. Его обеспечивает либо человек, либо система автоматики. Последняя способна обеспечить многоступенчатую защиту, которая предотвращает опасные ситуации и повышает безопасность оборудования. Главная задача системы защиты — вовремя отключить устройство, прекратив подачу топлива.
Рассмотрим ступени защиты на примере напольного котла «Протерм Волк KSO». Эти современные аппараты имеют многоступенчатую защиту. Одна из ступеней — датчик ионизации, который контролирует пламя. Если огонь потухнет, будет подан сигнал блоку управления, он перекроет поступление топлива и предотвратит аварию.
В камере сгорания имеется датчик температуры, который следит за нагревом теплоносителя и не допускает быстрого прогорания топки. «Волки» оснащены системой КТД — контроля тяги дымохода. Она предотвращает скопление угарных газов. Если тяги нет, начинается скапливание продуктов сгорания в дымоходе, термостат нагревается. При достижении предельного значения температуры контакты термостата размыкаются — поступление топлива прекращается.
Автоматическая защита
Современные модели нагревателей насыщены электронными контрольно-измерительными приборами, генерирующими сигналы для блока управления. Автоматика, получая сигналы от датчиков, координирует работу всех узлов. Элементами, предотвращающими разного рода неполадки и проблемы, являются предохранительные клапаны, расширительные емкости, воздушные клапаны, датчики дыма и другие устройства.
Выводы и полезное видео по теме
Принцип работы двухконтурного котла. Преимущества и ограничения модели.
Разбор схемы подключения двухконтурного теплогенератора с рекомендациями по нюансам установки.
Подсоединение бойлера в систему — последствия неправильного монтажа.
После сбора и подготовки документации необходимо подсоединить двухконтурный котел к отоплению, электричеству и дымоходу. Приборы разные, но требования по их монтажу одинаковые. Особенности конкретной модели указываются в инструкции по эксплуатации.
Первый запуск агрегата разумнее доверить специалисту газовой службы. Он опрессует двухконтурник, проверит все блоки, выставит режимы и проинструктирует владельца по вопросам эксплуатации оборудования.
Хотите поделиться собственным опытом монтажа и подключения бытового двухконтурного котла? Расскажите о сложностях, с которыми вам довелось столкнуться в процессе, — оставляйте свои комментарии в блоке под статьей.
Если у вас есть вопросы по правилам подключения или монтажа, задавайте их нашим экспертам и другим посетителям сайта — форма обратной связи расположена внизу.
