Как выбрать кабель
Для устройства освещения в гараже можно использовать следующие виды кабельной продукции:
- ВВГ;
- ПУНП;
- NYM.
Кабель ВВГ содержит от 2 до 5 медных жил. Изоляция двухслойная, выполнена из ПВХ. Используется в диапазоне температур ±50°С, производится в сечениях от 1 до 50 мм². Срок службы до 30 лет.
ПУНП — кабель из медных жил с изоляцией из ПВХ. По качеству проигрывает ВВГ, поскольку часто сечение жил не соответствует заявленному производителем. При расчете сетей нужно закладывать запас по току не менее 60%.
NYM — продукция немецких изготовителей с токопроводящими медными жилами. Имеет улучшенные характеристики. Форма сечения круглая, что упрощает герметизацию в месте ввода. Изоляция тройная, поэтому такой кабель максимально надежный.
В однофазных сетях применяются 2-3 жильные кабели, в трехфазных — 4-5 жильные. Для простоты подключения изоляция жил изготавливается цветной. На заземляющем проводнике она желто-зеленого цвета, на нулевом — белая или с голубой полоской.
Какие гаражные светильники выбрать
Стоит отметить, что светильники в гаражах устанавливают как потолочные, так и настенные, для того чтобы решить вышеуказанную проблему распространения света во всех направлениях. Это приводит к тому, что в одном помещении могут использоваться лампы различных типов. Хотя применять традиционные лампы накаливания в гаражах не рекомендуют. Это связано с тем, что их световой спектр отвлекает от работы, и они выделяют много тепла.
Если исключить лампы накаливания, то для владельца такого хозяйственного помещения остается выбор из:
- галогеновых ламп;
- люминесцентных ламп — компактных или обычных;
- светодиодов.
Некоторые из этих вариантов — бюджетнее других.
Галогеновые лампы
В некоторых аспектах своей конструкции галогеновые лампы напоминают стандартные лампочки Ильича. И там, и там — вольфрамовая нить. И там, и там — стеклянная кола. Хотя в случае с «галогенками» последняя чаще имеет форму трубы, чем луковицы. Основная разница между ними в том, что последние дополнительно заполнены инертными газами. А точнее — бором. В результате электрод быстрее разогревается и выделяет большой световой поток.
Для гаражей выбирают «галогенки», соответствующие классу IP-65, поскольку они больше защищены от пыли или грязи, присутствующих в таком помещении повсеместно. Также не рекомендуют к ним прикасаться во время работы, поскольку это уменьшает срок их службы. Ресурс — 4 тысячи часов.
Лампы накаливания
Лампы накаливания — самый классический и наиболее не рекомендуемый вариант. Они потребляют больше всего энергии, быстро греются и отличаются неподходящим для работы спектром. Используют лишь в случае отсутствия альтернативы.
Люминесцентные лампы
Люминесцентные светильники в некотором роде схожи с галогеновыми — они тоже представляют собой стеклянные колбы с электродами, помещёнными в инертный газ. Но дополнительное покрытие поверхности колбы люминофорами приводит к тому, что осветительный прибор светится под влиянием ультрафиолета. Это еще больше усиливает световой поток.
Недостаток люминесцентного освещения — чувствительность к напряжению в компактном исполнении и мерцание в стандартном.
Светодиоды
Освещение светодиодного или лед типа считают настоящим прорывом в осветительной технике. Причина этого в способности подобных светильников совмещать в себе длительность службы, яркость и малое потребление энергии.
Чаще всего подобное освещение используют в качестве автономного или для подсветки ремонтных ям. Если исполнение всех работ правильное, то led-светильник легко проживет до 50 тысяч часов. Обычно создают конструкцию из помещенных в плафон диодных лент. Но для подсветки пользуются и прожекторами, которые мощнее и экономнее стандартных.

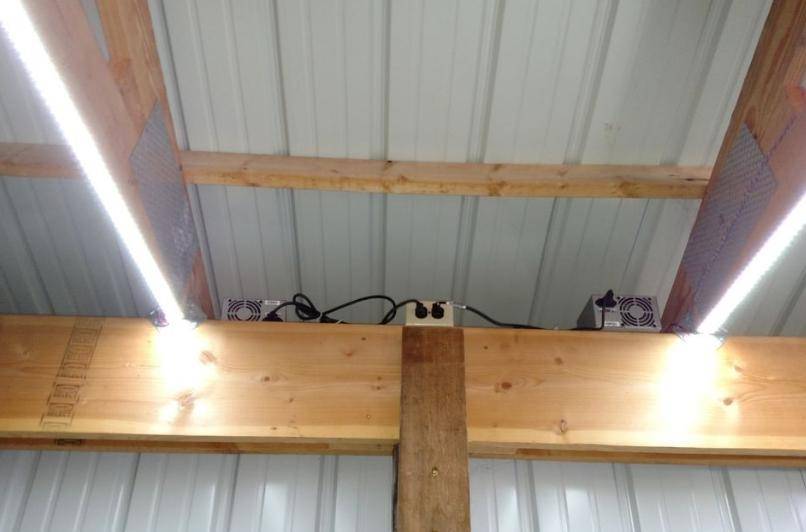

Бюджетный способ освещения светодиодной лентой
Если не хочется заморачиваться с проводкой и установкой светильников, можно сделать безопасное низковольтное освещение, для питания которого хватит одного выключателя или розетки. В первую очередь понадобится светодиодная лента в достаточном количестве (надо знать характеристики одного диода, чтобы разделить на этот показатель требуемую мощность, результат и будет количеством диодов, которые потребуются).
Три ряда светодиодов дают отличный световой поток.
Диоды могут располагаться на ленте с разной частотой, чем их больше – тем лучше. Выбирать варианты с холодным белым светом. Цветные ленты RGB лучше не брать, так как у них характеристики света на порядок ниже, чем у однотонных.
Плотность расположения светодиодов на ленте.
Для питания можно купить готовый модуль, а можно приспособить блоки питания от компьютера, чтобы еще больше удешевить проект. Также потребуются провода для подключения, коннекторы или паяльник для соединения контактов.
Пошаговая инструкция
Провести работу по силам даже тем, у кого минимальный опыт в электрике. Чтобы сделать свет в гараже с использованием ленты, надо соблюдать несколько простых рекомендаций:
- Подобрать место расположения светодиодной ленты. Хорошо подойдут балки, или любые ровные поверхности. Если потолок или стена кривая, стоит закрепить на ней ровную рейку или алюминиевый профиль, чтобы было основание для будущей системы освещения. Проще закрепить ленту на балке или другом не очень гладком деревянном элементе. Если вначале приклеить строительный двухсторонний скотч на вспененной основе – он обеспечит надежность монтажа.
Светодиодную ленту отрезать в подходящем месте (оно отмечено на поверхности) и аккуратно приклеивать, постепенно снимая защитную пленку с задней части. Если использовался двухсторонний скотч, снимать с него защитный слой, на такую основу лента крепится очень прочно.
- Если одной линии диодов мало, можно закрепить две или даже три. За счет этого обеспечивается качественный свет, чтобы не ставить светильники. Далее нужно припаять провода или коннекторы. Подключать каждую ленту отдельно, если соединить их последовательно, свет будет тусклым. Все соединения пропаивать и помещать в термоусадочную трубку для защиты от влаги.
- Провода подводить к месту расположения блока питания, крепить их на стенах можно скобами или специальными зажимами. Если используются блоки питания от компьютера, то рассчитать нужное количество следует по их мощности. Проще поставить готовый вариант, через который подключается свет.
Подключать каждую ленту нужно отдельно, последовательно соединять их нельзя.
Если в гараже есть светильники с отражателями, можно вклеить туда ленту, чтобы увеличить интенсивность освещения.
Провести свет в гараже несложно, если разобраться в теме, составить подробную схему и прокладывать проводку в соответствии с ПУЭ. Лучше всего использовать светодиодные лампы или ленты, так как они работают от низкого напряжения, потребляют мало электричества и имеют большой ресурс.
Варианты организации системы освещения гаража
Приходится с сожалением констатировать то, что встретить правильно организованное освещения в гараже можно довольно-таки редко. Как правило, все действия ограничиваются установкой нескольких ламп на потолочную и стеновую поверхность, что сразу же снижает функциональность гаража. Такое освещение не дает возможности обустроить в помещении полноценную мастерскую — оно подходит лишь для того, чтобы в относительно комфортных условиях завести машину перед выездом или поставить ее обратно.
Далее будут рассмотрено несколько вариантов организации освещения
Заодно будет обращено внимание на удачное и не совсем расположение осветительных приборов, а также их распределение по помещению
Вариант №1
В этом примере показан неотапливаемый гараж, в котором для освещения использованы люминесцентные лампы, установленные на потолке и стенах.
Вариант такого размещения ламп на стенах является крайне неудачным решением.
Приборы, закрепленные на потолке — это приемлемое решение, так как при их включении будет освещена бо́льшая часть площади гаража. Однако светильники, размещенные на стенах именно таким образом, никак нельзя назвать удачным вариантом. Во-первых, потому что лампы могут быть случайно повреждены механически, причем – даже при простом перемещении человека. Во-вторых, световые потоки идут только в отдельную зону и находятся примерно на уровне глаз. Поэтому при выполнении любых работ в гараже глаза будут быстро уставать.
Вариант №2
Стены и потолок гаража в этом примере облицованы листами металлического профнастила белого цвета. Благодаря такому выбору материала отделки можно значительно сократить расходы на освещение, использовав лампы меньшей мощности.
Гараж, обшитый металлическими листами светлого цвета
Белые поверхности не только освещаются сами от немногочисленных осветительных приборов, но и отражают попадающих на них световой поток. В светлом помещении комфортно работать, производить уборку и, конечно же, ставить и забирать автомобиль.
Этот вариант организации распределения осветительных приборов и использования цветового решения, можно назвать удачным. Правда, высота установки настенных светильников могла бы быть и несколько побольше.
Вариант №3
Стены этого гаража обшиты деревянной вагонкой. Хотя она имеет светлый оттенок, но помещение недостаточно освещено для выполнения работ по ремонту автомобиля. Поэтому если придется выполнять мелкие работы, то потребуется дополнительная подсветка с помощью переносных приборов. Древесина, имеющая натуральный цвет, не отражает падающий на нее световой поток — скорее, наоборот, поглощает его.
Гараж, облицованный древесиной, смотрится эстетично и аккуратно. Но, используя этот материал, для создания комфортного освещения придется задействовать большее количество приборов освещения
Верхний свет, создающий общее освещение, установлен в подвесной потолок белого цвета. Однако в этом случае его несколько ослабляют обустроенные по всему периметру помещения полки. Они удобны для хранения различных полезных в гараже вещей и инструментов, но дают довольно глубокие тени в пристенных областях, где обычно размещаются рабочие верстаки.
Вдоль дальней стены помещения как раз и установлен стол, предназначенный для выполнения работ. Однако, локальное освещение этой области совсем не предусмотрено. Возможно, владелец гаража планирует установить или же подвесить переносной осветительный прибор, так как рядом со столом установлена розетка.
Вариант №4
В помещении этого гаража для декорирования стен и потолка использованы два цвета — белый и синий, которые усиливают световой поток, падающий на них при включении освещения.
Панели в помещении окрашены в сине-голубой цвет, что позволяет скрыть небольшие загрязнения, нередкие для гаража. В то же время выбранный оттенок не затемняет интерьер, а придает ему экспрессии
Особенно хорошо виден отражающий эффект белого потолка. При этом, следует заметить, что, несмотря на то, что в помещении присутствует только общее верхнее освещение, оно не кажется темным. Этот эффект достигнут, благодаря правильно подобранным оттенкам, используемым для окрашивания поверхностей.
* * * * * * *
Итак, занимаясь планированием системы освещения гаража, необходимо тщательно продумывать каждую мелочь, учитывая все приведенные выше рекомендации. Только в этом случае удастся получить желаемый результат и комфортное место для работы.
В завершение публикации – еще один видеосюжет с рекомендациями по организации освещения в гараже.
Пошаговая инструкция монтажа проводки в гараже
Подготовительный этап
Все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции.
При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.
Установка электрощита
Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.
Прокладка наружной части электропроводки
Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.
Внутренняя проводка в гараже
Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники.
Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.
| Напряжение 220 В | Напряжение 380 В | |||
| Сила тока, А | Мощность, кВт | Сила тока, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4,0 | 38 | 8,3 | 30 | 19,8 |
| 6,0 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
Освещение смотровой ямы
Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.
Разводка розеточной сети
Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.
Правильная организация заземления
Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом.
В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.
Варианты осветительных приборов для гаража
Знание классификации поможет определить, организация какого освещения лучше в гараже. Осветительные приборы отличаются по конструкции и виду устанавливаемой лампы.
Виды источников света:
- Лампы накаливания имеют невысокую цену, небольшой ресурс, низкий КПД светоотдачи — до 15 лм/Вт. Неравномерно рассеивают свет, чувствительны к перепадам напряжения.
- Галогенные лампы нагреваются в процессе работы, обладают светоотдачей до 22 лм/Вт и средним сроком службы. Выходят из строя при скачках напряжения, попадании на стеклянную колбу жидкости, жира, поэтому требуют установки в герметичные колпаки.
- Люминесцентные трубки более экономичны — светоотдача от 45 лм/Вт. Неустойчиво работают при перепадах напряжения и температуре ниже +5℃. Содержат ртуть, которая при потере герметичности колбы попадает в окружающую среду, что вредно для здоровья человека.
- Светодиодные панели, ленты и лампы выдают на 1 Вт затраченной электроэнергии световой поток 120 лм, что характеризует их наиболее экономичными. Ресурс работы достигает 30 тыс. ч.
В гаражах применяют накладные, подвесные, встраиваемые светильники, а также устройства на регулируемом кронштейне. Исполнение корпуса бывает влагонепроницаемым, пылезащищенным, ударопрочным или с защитной решеткой.
Какие лампы выбрать

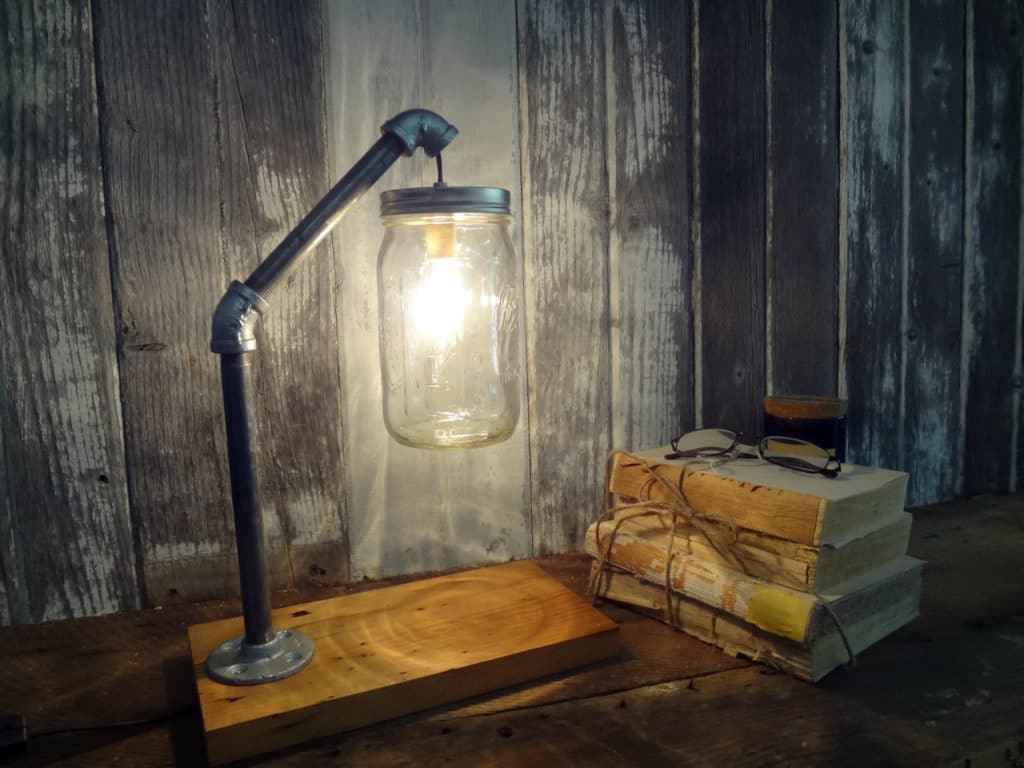

Самодельный светильник с лампой накаливания
Обычные лампы накаливания. Человечество пользуется ими уже почти 200 лет, и которые наше правительство в последнее время пытается заменить другими осветительными приборами – самый бюджетный вариант. Но в вопросе использования их в гараже с правительством придётся согласиться сразу по нескольким причинам.
- Пожароопасность. И это не преувеличение. Пары бензина, которые в гараже можно и даже необходимо минимизировать, но полностью от них избавиться не получится, могут повлиять на работу «лампочки Ильича», что может привести к короткому замыканию.
- Лампы накаливания имеют очень низкий КПД. Энергия больше тратится на нагрев, чем на освещение.
- Красно-жёлтый спектр не очень хорошо влияет на зрение.
- Финансовые выгоды только при покупке. В дальнейшем за потребляемое электричество придётся платить намного больше, чем при использовании других видов светильников.
Галогеновые
Наверное, один из самых оптимальных вариантов для освещения гаража, которое можно сделать своими руками. В отличие от ламп накаливания внутри у галогенок не вакуум, а специальный газ (чаще всего пары брома), обеспечивающий не только более качественную освещённость, но и долговечность. Однако если вы решили провести освещение в гараже своими руками, используя этот вид ламп, необходимо соблюдать несколько не сложных условий.
- Галогеновая лампа обязательно должна быть в плафоне
- Так же обязательно наличие стабилизатора, защищающего лампу от скачков напряжения, которые не так уж и редки в нашем электрохозяйстве.
- Трогать галогеновую лампу руками – значит, существенно понизить её рабочий ресурс. Она просто постепенно станет тускнеть и срок службы заметно убавится.
По остальным своим параметрам и качествам, правильно размещённые в гараже галогеновые лампы обеспечат не только комфорт даже при самых сложных ремонтных работах, но и создадут нужную атмосферу и уют.
Люминесцентные
Люминисцентное освещение в гараже
Это лампы в виде стеклянных колб, заполненных инертным газом. Вместо нити накаливания стоят электроды, а внутренние стенки колбы покрыты люминофором – уникальным люминесцирующим раствором, начинающим ярко светиться при воздействии на него ультрафиолетом. По качеству освещения и сроку службы мало чем отличаются от галогеновых. Загорать в их свете не получится – мощности не хватит, но на некоторых людей с определёнными дефектами зрения такие лампы могут оказать незначительное отрицательное влияние. Патологических изменений не произойдёт, но если вы чувствуете, что глаза после долгой работы в гараже, где установлены люминесцентные лампы немного устают, побаливают или чешётся, лучше их заменить другими источниками света. Впрочем, это можно отнести к любому виду ламп. Единственное, что можно утверждать наверняка, это то, что такие неприятные эффекты наблюдаются у очень маленького процента людей и вина в них конкретного источника света не доказана. Так что замена ламп – это скорее профилактическая мера.
Светодиоды
Данный вид светильников появился не так давно, но уже хорошо зарекомендовал себя не только в роли качественной освещённости гаража, но и в других сферах. Стоимость светодиодов на первый взгляд немного кусается, но любой человек, который решил использовать именно их с уверенностью может сказать, что подобные финансовые вложения довольно быстро окупаются. Да и проводить свет при помощи светодиодов, которые выпускаются нашей промышленностью не только в виде отдельных ламп, фонариков и светильников, но и в виде длинных лент, намного проще и удобнее. К тому же в светодиодах не используются никакие вредные вещества, и они светят в одном из самых полезных спектров для человеческого глаза. Ну а по безопасности они дадут сто очков форы другим источникам света, как бы вы не старались последние изолировать всевозможными плафонами.
Освещение в смотровой яме
Если необходимо отремонтировать или заменить детали ходовой части, то для этого зачастую приходится лезть под дно автомобиля. При продумывании освещения для гаража надо отдельно позаботиться об обустройстве смотровой ямы, ведь под машиной трудно что-то рассмотреть без источника света.
Источники света должны располагаться таким образом, чтобы соответствовать следующим требованиям:
- Полностью освещать днище машины;
- Обладать достаточной яркостью;
- Не слепить человека;
- Полностью безопасно;
- Избегать появления теней.
Следует учитывать, что в смотровой яме человек много двигается и может случайно руками задевать осветительный прибор. Поэтому, исходя из спецификации места, здесь целесообразно использовать светодиодные панели. Они не нагреваются, безопасны и обеспечивают достаточный уровень яркости. Если использовать лампы накаливания – можно обжечься при прикосновении.

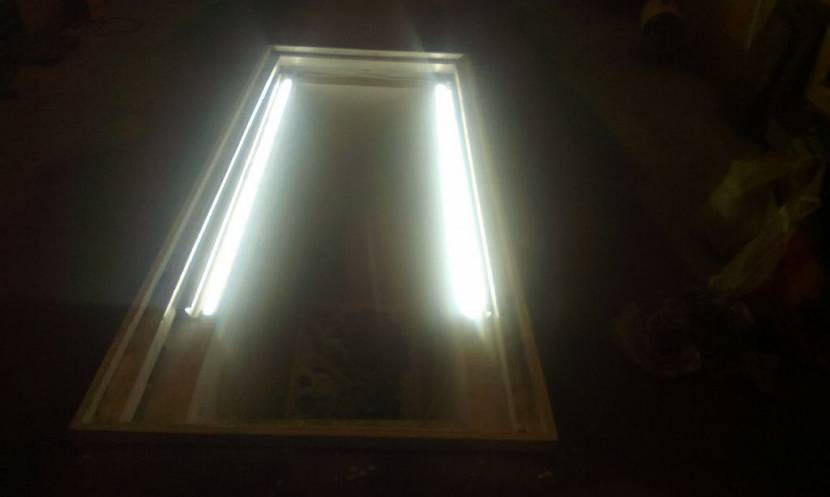

Светодиодные панели – лучшее решение для смотровых лампИсточник stroyka.radiomoon.ru
Генератор
Наконец-то я перешел к адекватным способом организации автономного освещения. Обычно автомобилисты покупают недорогие генераторы мощностью до 1 кВт, работающие на дизеле или бензине.
Можно выделить несколько преимуществ:
- небольшая цена простых моделей;
- простота эксплуатации;
- хорошие характеристики;
- питание разных энергопотребителей;
- возможность подключения электроинструментов;
- эффективный расход топлива;
- автономность;
- универсальность;
- мобильность.
Но при этом придется терпеть шум, тарахтение, выхлопные газы. Плюс зимой часто проблематично запустить генератор.
Ворчливые соседи могут выражать недовольство постоянным шумом. Очевидные преимущества частично перекрываются недостатками. Но все же вариант один из лучших.
Возможные варианты
Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.
Лента
Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.
На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.
Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.
Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.
Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.
Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.
Несколько конкретных образцов светодиодных лент:
- SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
- SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).
Освещение гаража светодиодной лентой — фото:
Светильники
Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.
Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.
По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.
Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).
Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.
Некоторые варианты:
- Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
- Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.
Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.
Типы освещения гаражного помещения
Зоны освещения в гараже
В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.
- Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
- Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

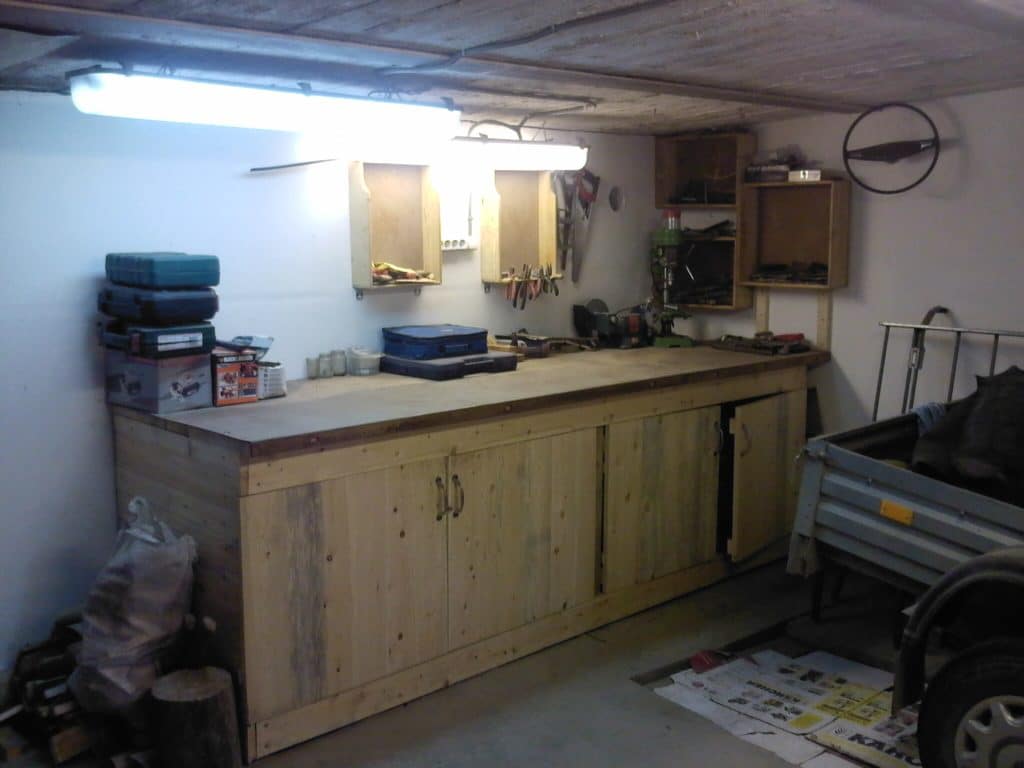

Освещение рабочего стола в гараже.
Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.
— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.
— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.
Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.
Гаражный светодиодный прожектор.
Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.
Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:
- Верхний первый уровень — это потолок.
- Вторая линия размещения — высота от пола 1800 мм.
- Третий рабочий уровень — примерно 750 мм от пола.
- Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.
Свет в смотровой яме
Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:
Освещение смотровой ямы требует особого подхода
- Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
- Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
- Все светильники должны быть оснащены защитными плафонами.
- В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
- Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
- Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
- Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
- Светильники, установленные в условиях ямы, должны быть оснащены заземлением.
Расчет количества и мощности светильников для гаража
Световой поток рассчитывают, исходя из площади помещения (м2) и норматива освещенности. Согласно СНиПу 23-05-2010 для хранения автомобиля освещенность должна быть не менее 20 лк, а для ремонта в десять раз выше 200 лк. Если брать стандартный гараж габаритами 6×4 м, то его площадь составит 24 м2. Перемножаем значения нормы и площади и получаем величину необходимого светового потока: 200 × 24 = 4800 люменов (лм). Округлим до 5000 лм.
Помните, что в СНиПе приведены минимальные значения. Хотите гараж посветлее – увеличивайте освещенность.
Далее полученное количество люменов переведем в более понятные ватты и количество лампочек. Нам поможет таблица сравнительных мощностей различных типов ламп. (Мощность галогенных источников света совпадает с мощностями ламп накаливания).
Сравнение мощности ламп с одинаковым световым потоком
Значения световых потоков приведены примерные; более точно можно узнать на упаковке конкретной лампочки. Исходя из таблицы, вычисленные 5000 лм можно получить разными способами (расчет приведен для светодиодных лампочек и аналогичным им по мощности других типов):
- две led лампочки по 30 Вт (люминесцентные 80 Вт, накаливания/галогенные 200 Вт);
- четыре led лампочки по 15 Вт (люминесцентные 30 Вт, накаливания/галогенные 100 Вт);
- семь led лампочек по 10 Вт (люминесцентных 15 Вт, накаливания/галогенных 60 Вт).
Можно использовать еще большее количество маломощных ламп, но для гаража такой вариант малоудобен.
Для удобства световой поток должен быть равномерно распределен по помещению. Поэтому наиболее удобный вариант – второй, с четырьмя 15-ваттными светодиодными лампочками, равномерно подвешенными на потолке. Впрочем, конечный вариант зависит от конкретных габаритов гаража.
Светодиодное освещение
При всём разнообразии вариантов подсветки, именно к светодиодному освещению в гараже склоняется большинство автовладельцев. Это экономично, практично и доступно. Лампы и ленты активно снижаются в цене, но при этом не теряют в плане качества или эффективности работы.
Заняться полноценным освещением в гараже светодиодными лентами можно самостоятельно. Нужно лишь определиться с тем, что именно вы хотите получить по результатам проделанной работы.
Если вас интересует переносное освещение в собственном гараже, в основе которого лежат светодиоды, и при этом хотите всё сделать своими руками, купите в магазинах специальные системы LED.
Есть также альтернативный вариант, предусматривающий заполнение пространства в гараже светодиодными прожекторами, которые будут создавать основное и точечное освещение. В продаже доступны уже готовые светодиодные прожекторы. Но чтобы сэкономить, некоторые используют обычные переноски, адаптированные под лампы накаливания. Тут лучше иметь некоторые навыки в работе с электрикой, чтобы всё правильно подключить, исключить вероятность короткого замыкания и пр. То есть лучше сразу взять именно специальные LED прожекторы.
Рекомендуется использовать прожекторы, которые фиксируются на стенах или потолке. Переносные системы удобные за счёт своей мобильности, но при этом они будут занимать пространство внутри гаража. Куда лучше подвесные конструкции с возможностью изменения угла наклона и направления световых потоков за счёт штативов, телескопических систем, кронштейнов и пр. Но компактная переноска всё равно не помешает.
Отдельно стоит рассмотреть вопрос светодиодного освещения в зоне под автомобилем, то есть в смотровой яме. Здесь требуется достаточно качественный свет, который параллельно не будет мешать выполнению работ и перемещению по ограниченному пространству. А потому напольные прожекторы стоит сразу исключить.
Оптимально использовать один из двух вариантов:
- Трубки и светодиодные ленты. Они фиксируются по всему периметру верхней части гаражной смотровой ямы. Это позволяет подсвечивать все зоны одновременно, подавая свет на днище машины и на пространство самой ямы. Для точечной работы достаточно взять налобный светодиодный фонарик. Отдельная переноска не потребуется.
- Точечные светильники. Их также монтируют по периметру на стены ямы на различном уровне. Это уже зависит от конструкции конкретной смотровой ямы, и работ, которые планирует проводить здесь автовладелец.
За счёт светильников LED вы получите высокоэффективное освещение, которое крайне бережно относится к расходу электроэнергии. Светодиод выгодно отличается от конкурирующих видов ламп тем, что выдаёт мощный светопоток при минимальном энергопотреблении.
Чтобы светодиодная система функционировала долго и надёжно, рекомендуется периодически проводить мероприятия по уходу за светильниками. Они предусматривают очистку линз и стёкол, удаление загрязнений с плафонов и защитных кожухов, надёжную изоляцию и защиту проводки. Ещё светодиоды нуждаются в достаточно эффективном охлаждении, а потому устанавливать их в местах нагрева не рекомендуется.
