Конструкция и особенности эксплуатации щитков освещения

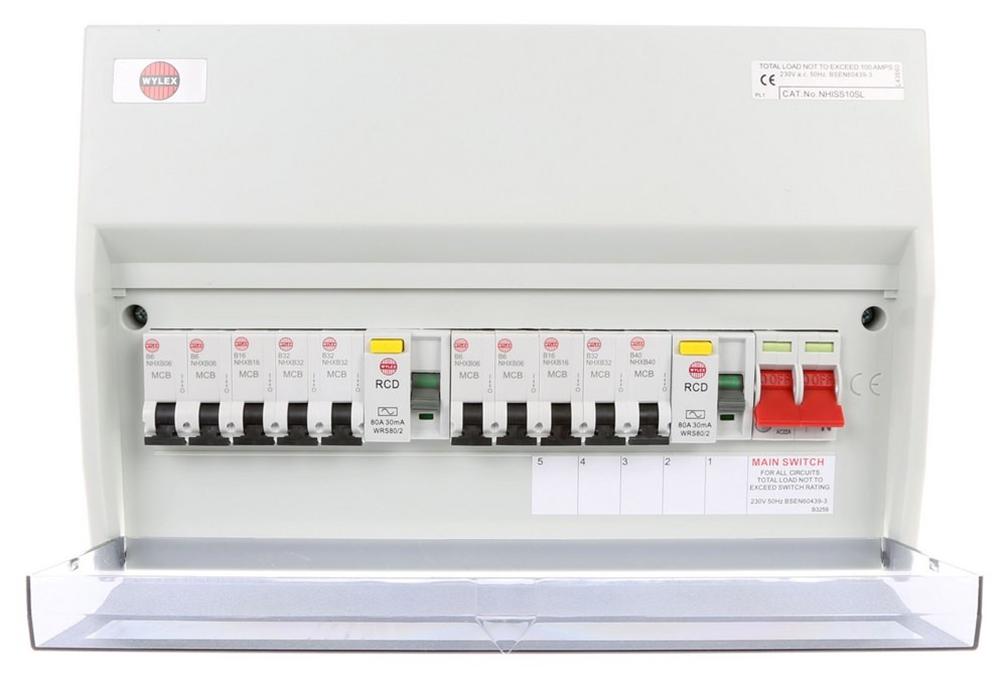

Квартирный щит (ЩК)

Такие конструкции чаще всего могут использовать в квартирах. Они позволяют заменять этажные щиты. Его назначение практически ничем не отличается от этажных щитов, но есть пара исключений.

ЩК

С помощью квартирного щита вы практически в любой момент можете отключить питание в своей квартире. Также с его помощью в дальнейшем вы сможете отключить электрику в любой комнате своего дома. Во-вторых, в таких конструкциях достаточно редко устанавливаются счетчики электропитания. Порой такая проблема может вызвать массу разбирательств между вами и компанией, которая обслуживает ваш дом.

Сфера применения

Большой выбор типоразмеров, возможность установки на фундамент или вертикальную опору сделали шкафы незаменимым элементом осветительной сети улиц и дорог. Однако только этим назначением сфера использования таких конструкций не ограничивается.

Сегодня ящики управления освещением применяются в самых различных отраслях деятельности человека, таких как:

Подсветка в тоннелях;

Критерии выбора

Оборудование этого класса представлено в широком ассортименте, что заставляет задуматься даже специалиста. Но как же тогда не ошибиться в выборе рядовому потребителю? Прежде всего нужно определиться с основным вопросом – для каких целей приобретается такое оборудование? И в зависимости от этого аспекта выбирать модель.

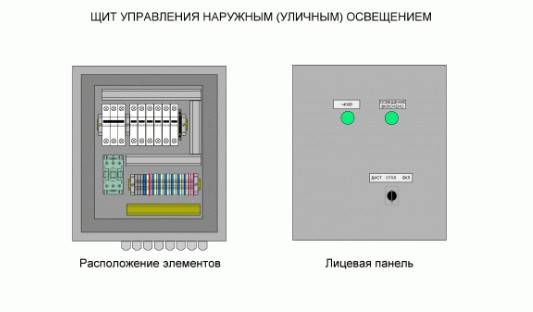

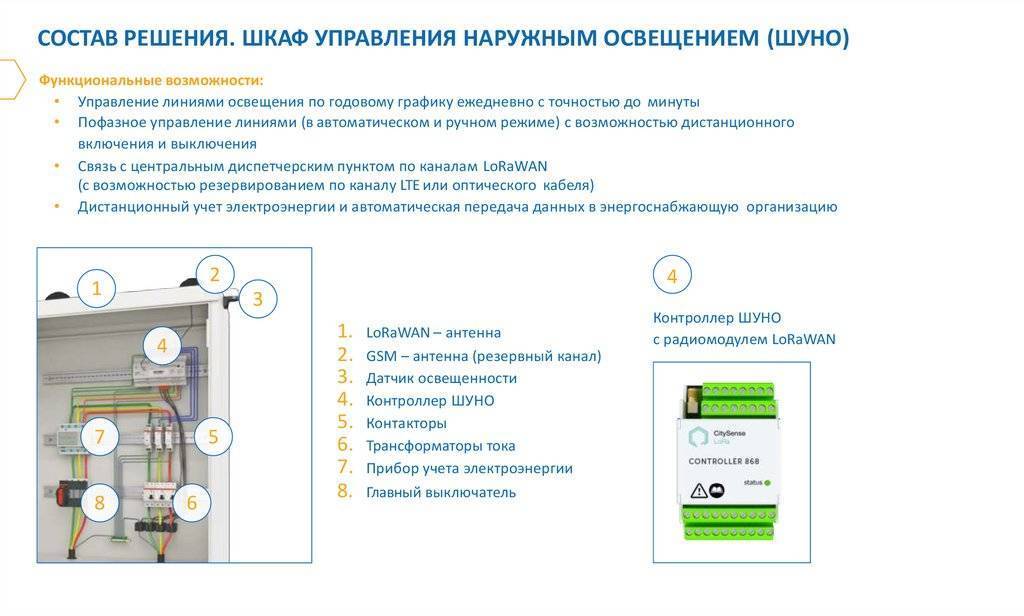

На промышленных объектах обычно используют ящики или шкафы управления наружным освещением или ШУНО. Но стоит учитывать, что они могут иметь различное исполнение.

Включение и выключение установки в них может осуществляться следующими способами:

  1. По сигналу фотодатчика;
  2. По программе в заданный промежуток времени;
  3. Вручную при нажатии установленных на лицевой панели кнопок;
  4. С диспетчерского пункта с использованием устройств телемеханики.

Если необходимо не только управлять работой осветительных сетей, но и вести учет и распределение электроэнергии, то лучший выбор – это шкаф управления наружным освещением ШУНО. Обычно он комплектуется блоками низковольтного оборудования:

  • Ввода;
  • Учета;
  • Коммуникации;
  • Предохранителей.

В городских осветительных системах используются специальные вводно-распределительные шкафы – ВРШ-НО. Они способны управлять приборами на расстоянии, а также вести учет электроэнергии. В комплектацию таких щитов управления наружным освещением включены следующие элементы и схемы:

  • Вводная панель с трансформаторами и рубильником;
  • Планочные держатели и электромагнитные контакторы;
  • Устройства учета и телемеханики;
  • Модульные выключатели.

Такие узлы устанавливаются на улице и не требуют выполнения фундамента. Они могут использоваться в составе распределительного щита в отдельном функциональном блоке.

Еще один вид – это устройства повышения качества освещения. Их назначение – это автоматизация наружного освещения. Наиболее широкое распространение шкафы управления освещением ШУО получили в энергосберегающих программах. В их комплектацию обычно включается один из модулей Кулон-Ц.

Обслуживание и эксплуатация ящика

Оборудование, работа которого основана на использовании электричества можно использовать, только при соблюдении определенных правил. Поскольку щиты управления освещением относятся к классу 01 по степени защиты от поражения электротоком, то они должны быть надежно заземлены.

К выполнению каких-либо работ по обслуживанию или ремонту оборудования, расположенного внутри щита можно приступать только после отключения его от сети. Причем допускаются только специалисты с 3-ей группой по ПТБ. Приступать к техническому обслуживанию следует после изучения инструкции, поставляемой в комплекте с оборудованием.

Производятся такие работы не реже 2 раз в год и состоят из следующих этапов:

  1. Осмотра целостности корпуса, удаления с него пыли и грязи;
  2. Проверка отсутствия повреждения в отдельных узлах шкафа;
  3. Контроль за сохранностью соединительных проводов и заземления.

Если шкаф проходит техническое обслуживание в первый раз и ни один из его узлов не был в ремонте, то нужно убедиться в целостности маркировки и пломб.

Особенности монтажа

Выбор ящика управления освещением – это только малая часть работы. Одним из важных аспектов является качественное выполнение монтажных работ. От того насколько профессионально они выполнены зависит эффективность использования шкафа управления освещением. Только правильно собранная конструкция сможет обеспечить работу системы в автоматическом режиме и контроль за основными ее основными параметрами.

Чтобы в дальнейшем не пришлось ремонтировать оборудование установку шкафа следует доверять электромонтажникам. Только они имеют необходимые знания для сборки и настройки системы, которая будет управлять работой приборов освещения и защитит их от скачков напряжения и КЗ в электросети.

Источник

Методы установки уличного освещения

Распространение получили основные три метода установки уличного освещения:

  1. прокладка кабельной линии (КЛ) в траншее;
  2. натяжение воздушной линии (ВЛ) по опорам освещения;
  3. комбинированный вид – кабельно-воздушная линия (КВЛ).

Монтаж чисто линией ВЛ встречается крайне редко. Правилами установлено, что выход питающей линии от источника питания, ввод в здание и места пересечения выполняются кабельной линией. В этом случае линия считается кабельно-воздушной.

Стоимость ВЛ значительно меньше, чем КЛ. А также при наличии повреждения можно отыскать его место путем осмотра линии.

При этом, при монтаже ВЛ стоит учитывать расширенную охранную зону и её низкую устойчивость к погодным условиям, особенно в грозовой период. Прокладывание линии «открытым» методом не безопасно для человека и животных и отрицательно сказывается на экологии.

Сегодня установки уличного освещения в населенной местности (город, поселок) разрешено исключительно кабельной линией, т.к.:

  • не большая охранная зона (1 м);
  • высокая устойчивость и защита от неблагоприятных погодных условий;
  • множество способов прокладки в зависимости от внешних условий (в трубе, лотках, тоннелях, опорах, каналах и т.д.);
  • закрытость КЛ от посторонних позволяет проложить её в местах с интенсивным движением или скоплением людей.

К минусам такого метода относится:

  1. затрудненность в поиске места повреждения;
  2. влияние просадки грунта на рабочие характеристики КЛ;
  3. возможность механического повреждения спецтехникой (при несанкционированной работе в охранной зоне).

Монтаж уличного освещения

Важно знать, что все монтажные работы выполняются исключительно квалифицированным персоналом, имеющим доступ к работе в электроустановках. Монтажные работы начинаются, только после получения разрешения на строительство

Монтаж уличного освещения кабельной линией предполагает прокладку кабеля в траншее. Для его защиты выбирают бронированный кабель. Данный метод проводится в следующей последовательности:

  1. согласно проектной документации на местах установки опор освещения устанавливаются флажки или колышки. Трасса начинается от шкафа уличного освещения (ШУНО).
  2. Спецтехникой копается траншея глубиной 0,8 м. В местах пересечения дорог и площадей – 1 м.

Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).

  1. Дно траншеи засыпается песком на высоту 0,1 – 0,15 м.
  2. Для защиты КЛ от механических повреждений прокладывается полиэтиленовая (ПНД) труба. Для бронированного кабеля – в местах пересечения с автодорогой, стоянками, площадями; для кабеля из сшитого полиэтилена – по всей длине трассы.
  3. В траншее прокладывается КЛ. В трубе это выполняется с помощью троса для его вытягивания. В местах установки опор концы кабеля в трубе выводятся наружу для их подключения. В дальнейшем они заводятся в распределительную коробку, устанавливаемую в технологическом окне опоры освещения.
  4. Засыпать слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
  5. В один слой укладывается глиняный кирпич. В местах прохода под асфальтированными дорогами укладка кирпича не обязательна.
  6. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. В местах пересечения с инженерными коммуникациями лента не укладывается.

Прокладка кабельной линии для уличного освещения

Установка опор уличного освещения проводится в следующей последовательности:

  1. Провести прессовку песчаного слоя.
  2. В месте установки опоры копается квадратное (1м х 1м) отверстие глубиной 1,2м.
  3. В отверстие устанавливается металлическая конструкция (закладная), через центр которой выводится труба с кабельными линиями.
  4. Отверстие заливается цементным раствором.
  5. После затвердения цемента к закладной крепится конструкция осветительной опоры.

Установка опор уличного освещения

Монтаж уличного освещения воздушной линией. На опорах монтируется специальный комплект линейной арматуры, на которую подвешивается воздушная линия (СИП). На следующем этапе происходит подключение светильников к ВЛ.

Провод СИП в разрезе

Место подключения линии от шкафа управления до опоры освещения и подъем на нее выполняется кабелем.

Подключение светильника к ВЛ

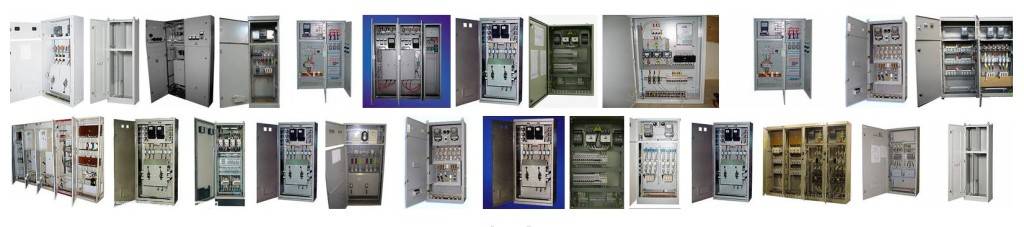

Профессиональная сборка шкафов управления для бытового и промышленного обогрева

Шкаф управления ШУЭО-4/5-Т911-190819

  • Назначение: кровля
  • Материал корпуса: пластик
  • Размещение: в помещении
  • Тип дополнительного оборудования: нет
  • Взрывозащита: нет
  • Способ установки: настенный

Шкаф управления ШУЭОк-4/5-Т911-160607

  • Назначение: кровля
  • Материал корпуса: сталь
  • Размещение: в помещении
  • Тип дополнительного оборудования: нет
  • Взрывозащита: нет
  • Способ установки: настенный

Шкаф управления ШУЭО-9/6-Т223-190319

  • Назначение: резервуар / трубопровод
  • Материал корпуса: сталь
  • Размещение: в помещении
  • Тип дополнительного оборудования: нет
  • Взрывозащита: нет
  • Способ установки: настенный

Монтаж щитов управления освещением в основном выполняется в два этапа.

На первом этапе, вместе с проведением строительных работ, устанавливаются закладные части согласно проекта, происходит прокладка кабельных трасс к щиту, подготавливается сеть заземления. Также до начала установочных работ, производится закладка сети освещения, заземляющей магистрали, установка опорных конструкций для крепления кабелей.

После того, как подготовительные работы закончены, можно переходить ко второй стадии установки осветительного щита, которая состоит из непосредственного монтажа щита, прокладки кабелей в заранее подготовленные трассы, установка кабельных муфт, подсоединение кабелей.

Установка щитов происходит в строго вертикальном положении. Для этого можно воспользоваться уровнем или отвесом. Расстояние щита от трубопроводов должно быть не менее 50 сантиметров. Крепление щитов в нишах осуществляется с помощью распорных болтов (закладных деталей), или же дюбелями.

Конструкция современных осветительных щитов позволяет производить их установку до начала отделочных работ. В соответствии со стандартами безопасности (большинство моделей щитов имеют степень защиты IP 31) в обязательном порядке необходимо произвести подключение щита к магистрали заземления.

  • Для учеников 1-11 классов и дошкольников
  • Бесплатные сертификаты учителям и участникам

Описание презентации по отдельным слайдам:

Технология монтажа осветительных щитков

Назначение осветительных щитков Щитки осветительные (они же — щиты управления освещением) являются основой любого дома или же здания Щитки предназначены: для приема и распределения электрической энергии в осветительных установках производственных, общественных, административных и других подобных зданиях для нечастого включения и отключения линий групповых цепей и их защиты при перегрузках и коротких замыканиях присоединяются к трехфазным сетям с системами

Распределительный щит состоит : автоматов защиты линий автоматов потребителей УЗО общего автомата защиты общего УЗО нулевых шин земляной шины счетчика

На первом этапе, вместе с проведением строительных работ: 1. Устанавливаются закладные части согласно проекта, 2. Происходит прокладка кабельных трасс к щиту, 3. Подготавливается сеть заземления. После того, как подготовительные работы закончены, можно переходить ко второй стадии установки осветительного щита, которая состоит из: 1. Непосредственного монтажа щита 2. Прокладки кабелей в заранее подготовленные трассы 3. Установка кабельных муфт 4. Подсоединение кабелей Монтаж осветительного щитка.

При монтаже щитков выполняют следующие работы: 1. Транспортировка панелей к месту установки 2. Распаковка 3. Сборка металлических конструкций щитка 4. Ошиновка 5. Монтаж приборов и аппаратов 6. Монтаж проводов на панелях 7. Монтаж контрольных кабелей 8. Разводка и подключение проводов и жил контрольных кабелей 9. Пуско-наладочные работы Монтаж щитков

Технология монтажа щитков В нишу, предварительно выдолбленную в стене, установите новый квартирный щиток, который (на первом этапе электромонтажа) зафиксировать с помощью деревянных клиньев. Впоследствии привинтить его к стене шурупами с дюбелями, щели замажьте алебастром. Фазный, нулевой защитный и нулевой рабочий проводники внутренней электропроводки и силового кабеля необходимо вывести на щиток через ПВХ-шланги и подключить к клеммам заземления, устройству защитного отключения (УЗО), защитным автоматам, счетчику электроэнергии и общему автомату защиты 40 А. Установочные устройства в щитке (УЗО, защитные автоматы) соединить между собой с помощью шины.

Шланг, независимо от того пропущены ли в него провода или они будут затягиваться позже, уложить в штроб так, чтобы его конец вышел в нишу для установочной либо ответвительной коробки, и временно закрепить на стене предварительно разведенным алебастром, наносимым шпателем. В скрытый шланг затянуть провод сначала тросиком-протяжкой со стороны ближайшей розетки или ответвительной коробки, а затем руками. Концы провода закрепить в клеммах соответствующего распределительного устройства.

Техника безопасности при монтаже силового щитка. При монтаже силового электрооборудования следует руководствоваться действующими правилами по технике безопасности, СНиП, а также отраслевыми правилами, нормами и инструкциями по безопасным методам производства работ.

Электрические сети квартир крайне редко подразделяются на силовые и осветительные щиты. Обычно такое оборудование размещается в одном корпусе. Аналогичная ситуация встречается в офисных и небольших промышленных помещениях.

Классификация ОЩ


Металлический щиток освещения

Современные электрические щиты освещения классифицируются по ряду признаков, основными из которых являются материал корпуса и способ монтажа. Все модели ОЩ делятся на изделия, изготавливаемые из следующих материалов:

  • металл;
  • негорючий пластик.

Металлические корпуса используются в щитовых конструкциях, которые предполагается эксплуатировать на открытом воздухе. Поэтому они надежно защищены от внешних воздействий и непогоды и имеют высокий показатель IP.

Для продления срока службы типовые уличные щиты дополнительно обрабатываются специальными пропитками и покрытиями. Высокая степень защищенности позволяет устанавливать их на объектах с повышенной эксплуатационной опасностью. Их аналоги из негорючего пластика имеют привлекательный внешний вид и подходят для размещения внутри помещений.

Отличительной особенностью щитов этого типа является их пожарная безопасность, поскольку используемый при изготовлении пластик не горит.

В зависимости от способа установки щит управления освещением может иметь следующие исполнения:

  • в виде навесной конструкции;
  • изделие, встраиваемое в стену.

Встраиваемые щиты, устанавливаемые в коридорах и на лестничных площадках, должны оснащаться замками, ключи от которых хранятся у дежурного электрика

Большинство из них отличается привлекательным дизайном и устанавливается в местах, где вопросам эстетичности уделяется особое внимание. При нарушении общей обстановки их рекомендуется устанавливать в нишах, имеющихся в большинстве служебных комнат

Особенности фотореле для уличного освещения

Производители позаботились о том, чтобы все устройства были снабжены приборами памяти. Иными словами, можно запрограммировать фотореле.

Так, в летнее время необходимость освещения улицы возникает гораздо позже, чем в зимнее время. Поэтому такая функция была внедрена разработчиками.

Кстати, практически все реле можно настраивать и вручную. Такая необходимость может возникать в непредвиденных ситуациях или при проведении профилактики. Новое оборудование в обязательном порядке оснащается таймером. Он следит за своевременным включением/отключением аппарата.

Существует несколько типов фотореле. Выбор определенного из них зависит от области применения устройства.

Так, стоит различать:

  • Устройство с фотоэлементом, установленным внутри корпуса. Такой тип реле предназначен для срабатывания освещения в автоматическом режиме. Корпус подобного аппарата прозрачен;
  • Прибор, содержащий фотоэлемент и таймер внутри корпуса. Устройство предназначается для регулирования системы освещения в режиме автомат. Таймер играет ключевую роль в управлении периодом освещения. При этом таймеры могут быть дневные, недельные или годовые;
  • Оборудование с возможностью регулировать порог срабатывания. Работа данного вида фотореле идентичная предыдущим двум. Но, ко всему прочему прибор начнет работать даже при малейшем затемнении, если провести предварительную наладку таким образом;
  • Фотореле с фотоэлементом, который можно выносить за пределы корпуса. Оборудование предоставляет возможность установить фотоэлемент на расстоянии до 150 м. от самого реле. А прибор устанавливается в электрощитовую. Поэтому фотореле неприступно для внешних агрессивных факторов.

Опоры уличного освещения – один из ключевых элементов оснащения для увеличения видимости на улице в ночное время. Они могут исполняться из различных материалов. Наиболее популярны металл, бетон и дерево.

Осветительные столбы могут быть различной высоты. Именно от этого параметра и еще мощности светильников чаще всего зависит дальность их установки.

Рекомендации по сборке ЩУВ и ШУПВВ

Монтажом и тестированием ЩУВ должны заниматься специалистыИсточник ivctl.ru

В любом случае все работы по сборке и установке ЩУВ и ШУПВВ должны производится квалифицированными специалистами с соблюдением ТУ 3431-001-67762877-2013 и ТУ 4371-001-67762877-2016. Самостоятельный монтаж и сборка устройств управления категорически запрещена. Корпусы щитов или шкафов тоже нельзя изготавливать по собственному усмотрению – их заказывают в соответствии с предполагаемым оборудованием. В тех случаях, когда не хватает каких-то проводов, креплений или тумблеров (такое часто случается) их замена должна в точности соответствовать заданным техническим характеристикам.

Комплект элементов ЩУВ сопровождается схемойИсточник oboiman.ru

К комплектации всех ЩУВ и ШУПВВ заводом-изготовителем всегда прилагается монтажная схема, которой будет руководствоваться специалист при сборке. Но её сохраняют на предприятии на случай необходимости проведения каких-либо ремонтных работ.

Щит автоматики поддержание постоянного расхода воздуха.

Размещение щитов

К местоположению и монтажу осветительных щитов предъявляются следующие требования:

  • Щиты устанавливаются на расстоянии одного метра от канализационных коммуникаций, газопроводов и водопроводов. При этом помещение, в котором располагается щитовая, не должно подвергаться затоплениям. Если же эксплуатация осветительного щита и силовых шкафов будет осуществляться в помещении, которое может быть затоплено, то их устанавливают выше возможной границы затопления.
  • Многое зависит от правильного выбора распределительного щита. При подборе учитывается способ монтажа щита освещения — встраиваемый или навесной. Наиболее удобным считается встраиваемый способ, поскольку конструкция, устанавливаемая таким способом, занимает минимум свободного пространства и дополнительно защищается от воздействия температуры и механических влияний.
  • При самостоятельной установке распределительного щита необходимо учитывать материал, из которого он выполнен. Его выбор осуществляется исходя из местоположения щитовой: если оно выполнено из сгораемых материалов, то сам щит обязательно должен быть выполнен из стали. Если щит устанавливается на основание из негорючих материалов, то он может быть изготовлен из слабогорючих средств.
  • Щиты наружного освещения устанавливаются на высоте 20 сантиметров от грунта или бетонного основания. Если велика вероятность появления снежных заносов, то щиты устанавливаются на специальном фундаменте.
  • Оборудованные импульсными реле, счетчиками и измерительными устройствами, наружные щиты обязательно оснащаются подогревом. Исключением являются щитовые с устройствами, которые сохраняют функционал при температуре ниже 5 градусов.

Освещенность щита

Освещение электрощитовой

Электрощитовая представляет собой отдельное помещение, где отлично видно, как можно реализовывать нормы освещенности, которые установлены нормативно-правовой документацией.

Нормы, которые существуют для этого помещения, могут реализовываться различными способами. Но для начала обустройства необходимо знать, какие вообще нормы приняты для конкретного типа электрощитовой. И документация, что регулирует их, может быть различной, от государственной до региональной

Но в первую очередь необходимо обращать внимание на те нормы, которые приведены в СП и ТКП

Итак, согласно этим документам, освещение в электрощитовой должно быть:

  • выполнено по аналогии с рабочим местом или подсветкой безопасности;
  • в редких случаях его рекомендуется оформлять в виде ламп накаливания. Не рекомендуется выполнение аварийной подсветки с помощью разрядных ламп высокого давления;
  • питание рабочего (или аварийного) типа подсветки должно быть раздельным, а вот подсветка безопасности или эвакуационного типа может формироваться по общему плану;
  • осветительные приборы могут питаться от любой сети;
  • управление уровнем освещенности может производиться с помощью выключателей.

Следуя таким рекомендациям, можно без проблем создать требуемый уровень освещенности в электрощитовой.

Назначение и область применения

Щитки осветительные серии ОЩ предназначены для приема и распределения электрической энергии в осветительных установках производственных, общественных административных и других подобных зданиях, а также нечастого включения и отключения линии групповых цепей и их защиты при перегрузках и коротких замыканиях. ОЩ присоединяются к трехфазным питающим электрическим сетям напряжением 380/220 В переменного тока частотой 50Гц и обеспечивают возможность присоединения к четырех- и пятипроводным питающим сетям с типами заземления системы TN-C, TN-S, TN-C-S, TT по ГОСТ 30331.2-95 (ГОСТ Р 50571.2-94).


Климатическое исполнение ОЩ – УХЛ4 по ГОСТ 15150 и ГОСТ 15543.1.

Щитки осветительные групповые могут устанавливаться в местах доступных при эксплуатации неквалифицированному персоналу для выполнения коммутационных операций.

Место расположения и размеры

Перед тем, как приступать к монтажу щитка освещения нужно выполнить ряд подготовительных работ. Также нужно правильно подобрать размеры.

Расположение ЩО

Одним из главных правил является расположение. Оно должно соответствовать ряду правил, с которыми мы детально ознакомимся. В п.7.1.28 ПУЭ указано, что место размещения должно быть удобным для обслуживания. Кроме этого, установку нельзя проводить в помещениях, которые располагаются под душевыми, ванными или банными помещениями.

Ниша в стене для установки щита

Вот дополнительные правила, которыми нужно руководствоваться:

Расстояние от труб коммуникаций должно составлять 1 метр. При этом необходимо полностью исключить вариант затопления. Уровень расположения щита от пола должен быть выше возможного уровня затопления. К следующему этапу специалисты относят выбор конструкции. Здесь вам нужно будет определиться с местом установки конструкции. Вариант установки может быть встроенным и навесным. Первый вариант является более подходящим, так как он не занимает много места

Если вы решили заниматься установкой самостоятельно, тогда нужно обратить внимание на материал. В этом вопросе принципиальным будет становиться место установки щита

Для установки в доме лучше выбирать пластиковые щиты освещения. Для улицы можно выбрать металлическую конструкцию. Ко второму варианту также нужно подключать заземление. Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр. Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев.

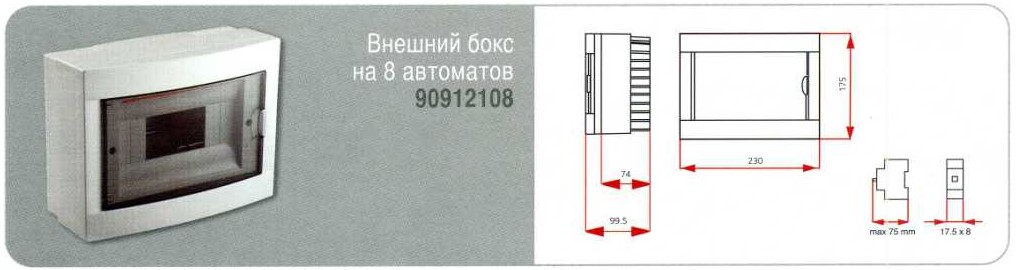

Габариты

Теперь пришло время определиться с размерами распределительного щита. Этот фактор в большинстве случаев зависит от количества оборудования, которое вы решили подключить. Поэтому перед покупкой сначала нужно определиться, что здесь будет установлено.

Для выбора оптимального размера обратите внимание на:

  1. Определитесь с вводным автоматом. Если они уже присутствуют на этажном щите, тогда установка будет нецелесообразной.
  2. Специалисты рекомендуют устанавливать отдельный вводный автомат только в том случае, если электрический ЩО получает питание от распределительного щитка с автоматами защиты, имеющими больший номинальный ток.
  3. Если планируете установить предохранители для защиты групповых сетей, тогда установка вводного автомата является обязательной.
  4. Наличие счетчика. При установке счетчика в щитке должны присутствовать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
  5. Если подключение счетчика будет осуществляться через трансформаторы, тогда здесь должен быть предусмотрен отдельный отсек, который при необходимости можно запереть.
  6. Чтобы правильно подобрать габариты щита освещения нужно знать количество групп. Поэтому расчет лучше всего выполнить заранее.
  7. Подумайте о дополнительном оборудовании, которое желаете установить. Если вы решили выполнить установку дополнительного оборудования, тогда нужно предусмотреть место для его дальнейшего монтажа.

Материалы и конструкции щитов освещения

Для изготовления щитов используются легкие материалы. Шкафы, устанавливаемые снаружи, имеют герметично закрывающиеся дверцы, благодаря которым на приборы, чувствительные к влаге, атмосферные осадки не попадают. Такие щиты удобны тем, что все оборудование в нем расположено удобно и компактно. Перед длительным отсутствием хозяев, достаточно поднять или опустить определенные рычажки. Здесь же, располагаются и приборы учета потребленной электрической энергии.

При желании, в щите освещения могут быть дополнительно установлены переключатели различных систем и прочие необходимые приборы.

Щит освещения не является отдельным прибором, а представляет собой группу собранных вместе устройств, имеющих сравнительно небольшие размеры. Их мощность напрямую связана с индивидуальными параметрами внутренней сети и предполагаемыми нагрузками на нее. Все приборы должны подходить и соответствовать друг другу по основным параметрам.

Разновидности ЩУВ и ШУПВВ

Сборка щитов должна обеспечивать полную видимость каждого прибора и максимально быстрый доступИсточник oboiman.ru

Современный рынок электрооборудования предлагает широкий выбор самых разных ЩУВ и ШУПВВ, классифицируя их по размерам и по категориям. Все модификации можно разделить, как минимум, на четыре пункта:

  • Оборудование для проветривания и удаления задымленности в помещениях. Такой климат-контроль нужен на производстве, например, для обустройства рабочего места сварщика или в кузне.
  • ЩУ, контролирующие запуск, остановку и частоту вращения (мощность) систем вентиляции. Как правило, устройства такого типа имеют обширный функционал и могут устанавливаться как в подвесных, так и напольных шкафах управления. Возможна работа с фреонными установками, водяными калориферами и управление приточной вентиляцией.
  • ЩУ электроснабжением приточно-вытяжной вентиляции. Сюда включается рекуператор для поддержания заданной температуры входящих и выходящих газовых потоков. Существуют также модификации, на основе гликоля (CₙH₂ₙ(OH)₂), где в системе теплоснабжения применяется циркуляция незамерзающих жидкостей типа антифриза. Сюда также входит циркуляционный насос и автоблокировка от неконтролируемых температурных перепадов.
  • Модель с использованием обычного рекуператора рассматривается, как ЩУ приточной вентиляцией. Его легко перевести в любой режим. Сам рекуператор здесь выполнен в виде оцинкованного стального куба (квадратного или прямоугольного) с четырьмя патрубками – по два с каждой стороны. К ним подсоединяются металлические или пластиковые воздуховоды.

Фото монтажа электрического щитка

  • Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

  • Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

  • Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

  • Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

  • Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

  • Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

Сборка щита

Разработав схему и определившись с комплектующими можно приступать к непосредственной сборке

Тут важно отметить момент, касающийся установки электросчётчика. Как правило, этим занимается контролирующая энергосбыт организация

В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт.

Монтаж распределительного щита состоит из одиннадцати шагов:

  • Монтаж корпуса щитка на стену или в подготовленной нише.
  • Завод подводящей проводки в корпус с одной стороны и линий из комнат, а также мощных бытовых приборов, с другой.
  • Зачистка проводки для обеспечения надёжного контакта с клеммами автоматов.
  • Монтаж крепёжной шины (DIN-рейки) внутри корпуса распределительного щита.
  • Закрепление на шине всех комплектующих, в том числе и счётчика. Эта операция не представляет сложностей поскольку приборы или одеваются на рейку, с последующей фиксацией, или сразу защёлкиваются.
  • Установка шин заземления и ноля.
  • Нарезка отрезков проводки для перемычек.
  • Соединение всей схемы в единую цепь. Некоторых смущает вопрос – как правильно подключить автоматы в электрическом щите. Между тем, ответ на него достаточно простой, главное правило – ввод фазы и подводка ноля осуществляются при помощи верхних клемм.
  • Визуальный контроль качества соединений и при необходимости протягивание винтов.
  • Подключение и опломбирование электросчётчика в присутствии или непосредственно представителем контролирующей энергосбыт организации.
  • Контрольный запуск системы.

После контрольного запуска необходимо ещё раз провести внимательную ревизию распределительного щита и всей системы на предмет запаха горелого, искрения или срабатывания автоматических выключателей. Если ничего этого не выявлено – щиток собран правильно, и им можно спокойно пользоваться.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
