Из чего можно сделать слив с крыши своими руками
Системы водоотведения, представленные в продаже, часто имеют высокую цену, поэтому многие мастера предпочитают изготавливать отливы своими руками. Для этого можно использовать различные материалы.
Наиболее востребованы следующие:
- Оцинкованная листовая сталь. Этот материал достаточно прочен, устойчив к перепадам температур и воздействию ультрафиолета. Однако для изготовления элементов сливной системы из стали необходимо специальное оборудование и опыт работы с ним. В связи со сложностью работ этот вид материала используют редко.
- ПЭТ. Нежелателен для использования в качестве постоянной водоотводной системы, т.к. конструкции из тонкого пластика недостаточно прочны и не приспособлены для экстремальных погодных условий.
- Пластиковые трубы для канализации. Используются для самодельных сливных систем чаще всего, т. к. обладают аккуратным внешним видом, прочностью, устойчивостью к коррозии и достаточно низкой стоимостью.
Самодельные отливы из канализационных труб
- водосливы из кровельной оцинковки;
- канализационных ПВХ – труб Ø110 мм;
- пластиковых бутылок;
- старых пластмассовых труб диаметром 8—15 см.
Из одной разрезанной трубы выходит 2 водостока
С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:
- Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
- Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
- Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
- Стыковка элементов производится внахлест, после чего фиксируется саморезами.
- Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.
Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:
Типичное устройство кровельного водоотвода
Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.
Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет
Состав системы компонуется в зависимости от конфигурации системы водоотвода.
Желоб и соединительные элементы для него
Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.
Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.
При монтаже поворота руководствуются правилами:
- стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
- дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.
Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.
Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

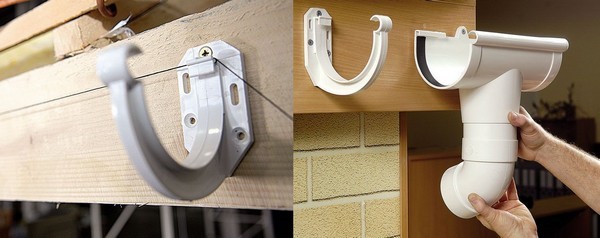

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.
Возможные варианты кронштейнов-крюков:
- Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
- Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
- Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.
Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.
Элементы отводящего трубопровода
Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.
Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы
Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.
Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.
Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид
Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.
Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.
Планирование и схемы водостока
Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:
- Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
- Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
- Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
- Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
- При расчетах учесть нормы технической документации, СНиП.
Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.
Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки
Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.
При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

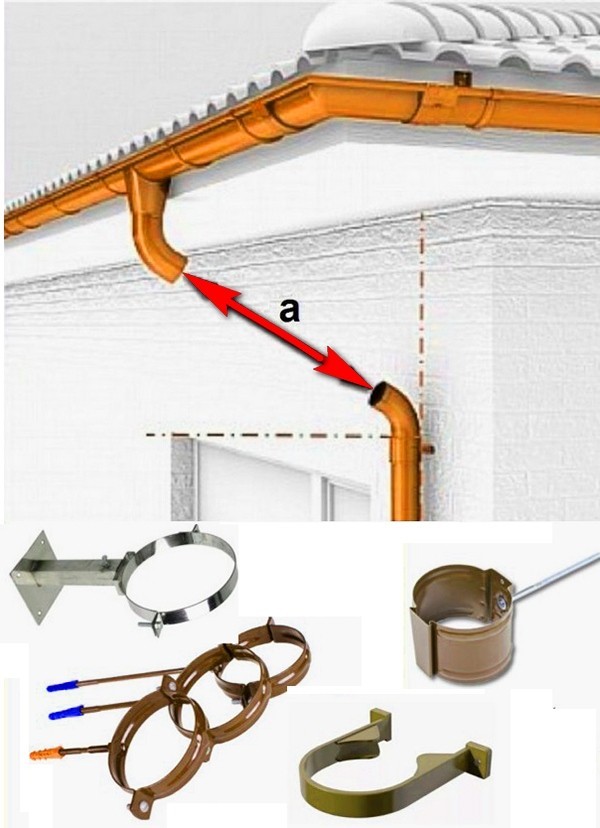

Монтаж сточных труб
После того как были смонтированы желоба для сбора жидкости с кровли, осуществляется установка сливных труб и подведение их к месту сбора воды.
Шаг 1. Определяется нужная длина трубы стока, которая должна быть такой, чтобы соединить между собой желоба с коленом и колено вывода жидкости. Распилить трубы для придания им нужной длины поможет ножовка. В целом же, труба должна иметь такую длину, чтобы конечное колено, расположенное на выходе из трубы, находилось на расстоянии 20 см от земли или отмостки. Иначе брызги вытекающей жидкости будут разлетаться во все стороны.
Распил трубы
Шаг 2. Монтируются на стену строения держатели трубы. Они монтируются так, чтобы труба приняла строго вертикальное положение или имела совсем небольшой уклон. Расстояние между отдельными кронштейнами должно быть около 2 м, но при этом одну трубу должны удерживать два держателя.
Расстояние между держателями
Шаг 3. Фиксация кронштейнов осуществляется при помощи надежных металлических креплений. Сначала кронштейны устанавливаются в местах соединений – например, в месте стыка трубы с коленом или соединительной трубой в верхней части. Далее и сама труба фиксируется на установленных кронштейнах.
Кронштейн крепится шурупами
Шаг 4. Производится соединение всех элементов стока. Для этого между собой соединяются водосточная труба, колено трубы, соединительная труба (при необходимости), колено слива.
Соединение элементов стока
Шаг 5. Конструкция выравнивается по уровню, только после этого соединительная труба присоединяется к воронке желоба.
Труба присоединяется к воронке желоба
Пошаговая инструкция по установке отливов на крышу своими руками.
Оцинкованная сталь.
Этот материал, как и отливы, сделанные из него, весьма прочен и имеет достаточно большой срок службы.
- в случае нарушения целостности защитного слоя на оцинкованной стали может возникнуть коррозия из-за окисления материала при контакте с водой, это же, в свою очередь, может подвести всю конструкцию к ее разрушению;
- сталь, несмотря на максимально тонкий ее вариант, предложенный производителями, имеет немалый вес, это следует учитывать при проведении монтажных работ.

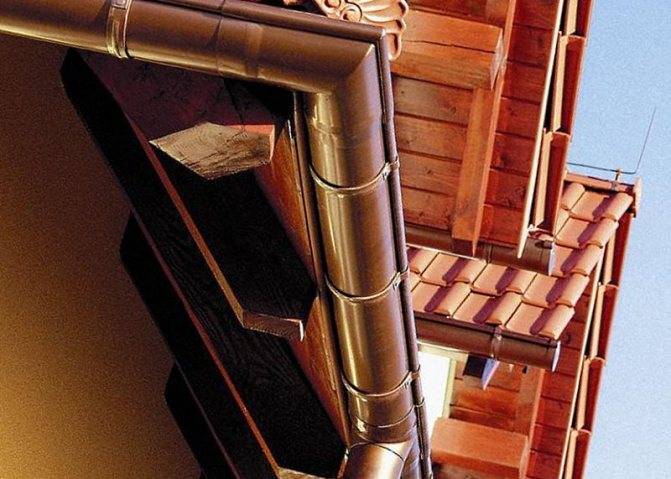

Оксидированная медь.
Этот материал дает нам прочные и долговечные отливы и, что тоже немаловажно, с эстетически-привлекательным внешним видом
Особенности материала: немалый вес и цена
Причем, если вес станет обузой лишь при монтаже конструкции, то цена отливов из оксидированной меди может не только ударить по вашему кошельку, но и привлечь особое внимание «любителей» цветных металлов. Так что хорошо подумайте прежде, чем обзавестись таким отливом для дома, в котором никто постоянно не проживает
Как сделать отлив для кровли своими руками: популярные способы
Если не удалось приобрести готовые изделия с нужными параметрами, можно изготовить отливы для крыши своими руками. Делается это обычно:
- путём разрезания трубы из пластика либо металла. Это самый доступный вариант. Выбранный элемент режется пополам с помощью подходящего инструмента. При отсутствии трубы можно воспользоваться пластиковыми бутылками;
- с помощью листогибочного станка. Более сложный вариант, предполагающий наличие специального оборудования. Для формообразования отлива используются металлические листы толщиной от 0,7 мм. Их разрезают ножницами по металлу либо другим подходящим инструментом на полосы, ширина которых на 10% больше ширины готового изделия. Заготовку гнут, руководствуясь инструкцией, прилагаемой к оборудованию. Листы разрезаются на полосы, ширина которых увеличивается на 10% от ширины готового изделия;
ФОТО: kakpostroit.suПластиковые бутылки – самый дешёвый материал
Ошибки, совершаемые неопытными мастерами
Срок службы отливов для крыши существенно сократится, если:
- выбран неправильный уклон. При большом значении вода не будет попадать внутрь водостока. При недостатке – появятся застойные участки, а потому система просто перестанет работать;
- недостаточно кронштейнов. Подобные изделия рассчитаны на определённую нагрузку. При их недостатке отдельные элементы не смогут сопротивляться значительному усилию;
- негерметичное соединение отдельных элементов. Это неизбежно приведёт к появлению протечек;
- неправильное пространственное положение жёлоба. Элемент должен выступать за пределы кромки крыши примерно на 20 – 25 мм.
ФОТО: bloomhuff.comСистема предъявляет повышенные требования к выполнению монтажных работ
Конструкция
Двумя основными элементами отлива являются:
- Желоб (лоток), собирающий воду, стекающую с кровли.
- Водостоки, посредством которых собранная вода отводится к основанию дома.
Желоба – открытые сверху каналы, прикрепляемые под свесом кровли. Бывают полукруглой, прямоугольной, треугольной формы (применяются редко). Содержат прямолинейные и угловые элементы.
Водостоки (трубы) также сборные конструкции прямоугольного (редко применяются) или цилиндрического сечения. Их элементы бывают прямолинейные и гнутые (колена).
Заглушки не допускают слив и подтекание воды по торцам желобов. По монтажу заглушки бывают трёх модификаций – универсальные, право- и левосторонние.
Воронки устанавливаются под желобами, их назначение — принять и перенаправить воду в трубы.
Решётка листвоуловителя защищает систему от попадания в систему отлива крупного мусора, препятствуя её засорению.
Тройники – детали, требующиеся для разделения водного потока.
Колено слива – конечная часть водостока, направляющая изливающуюся воду в сторону от фундамента (в приёмную полость ливнёвки).
Муфты – детали для соединения.
Хомуты используются для крепления водостока к стене, препятствующие его вертикальному сдвигу.
Кронштейны — крепления.
Обводы применяются, если водосточной трубой понадобится обогнуть какое-либо препятствие.
Оцинкованные
Еще одной популярной разновидностью являются отливы, для изготовления которых используется оцинкованная сталь. Этот материал имеет хорошую резистентность к влаге, поэтому и стал таким популярным в строительстве. Масса таких козырьков значительно ниже, если сравнивать их с бетонными, что является еще одним их преимуществом.
Оцинкованные отливы могут на этапе производства оснащаться специальным защитным слоем, в качестве которого обычно выступают различные полимерные покрытия. Они значительно увеличивают срок службы козырьков, устанавливаемых для защиты основания дома от влаги.
Полезная информация! Сделать защитные козырьки, изготовленные из оцинковки, гораздо выгоднее, чем приобретать бетонные изделия, так как те имеют высокую цену.
Единственным минусом металлических козырьков является то, что они имеют довольно острые края, о которые можно пораниться (фото позволяют убедиться в этом)
При выборе отливов нужно особое внимание уделить его переднему краю. Он может быть прямым или загнутым
Специалисты рекомендуют приобретать второй вариант, чтобы обезопасить себя и других домочадцев от получения травмы.
Правила расчетов и проектирования
Перед тем как сделать слив с крыши в частном доме, делают планировку расположения и увязывают ее с проектом кровли. После этого рассчитывают количество составных частей и длину проводящих элементов. Протяженность водосточных желобов берут по периметру кровли. В расчет принимают размер по оси выноса карниза, а не по наружной стороне стен, чтобы получить правильный результат.
Чтобы посчитать точно, из общей протяженности нужно вычесть длины соединений, углов, тройников. Но чаще так не делают, оставляют полученное значение длины с учетом небольших отходов при порезке в размер. Подсчитывают количество поворотов, обводов, колен и других элементов.
Число воронок берут в зависимости от поперечного сечения сливного канала, чтобы вода успевала уходить в отвесные стояки, а не переливалась через край при сильном ливне. Стандартно их размещают через 8 – 10 метров по периметру, первоначальные точки приемки предусматривают на углах дома.
Правила подсчета диаметра и сечения:
- квадратура кровельного покрытия меньше 50 м² — оптимальна установка желоба шириной 100 мм и коллектора диаметром 75 мм;
- площадь до 100 м² — желоб 125 мм, стояк сечением 90 мм;
- значение превышает 100 м² — принимают канал 190 мм, трубы диаметром 120 мм.
Монтаж
Установка водосточной системы предполагает соблюдение норм и рекомендаций от производителя:
- Работы производят при температуре больше 6 градусов во избежание дальнейшей порчи водосточной системы.
- Желоба ставятся под наклоном к ливнеприемнику из расчета 3мм на 1 м, а длинные скаты разбивают на несколько участков устанавливая дополнительные воронки.
Промежуток между воронками не должен составлять более 23 метров.
Кронштейны
Крюки устанавливаются на лобовую доску с шагом 500 или обрешетку с шагом мм 600 – 900 мм.
Дополнительные крюки устанавливаются в местах стыковки желобов, а также в начале и конце желоба.
Учитывая длину ската рассчитываю смещение крайних крюков относительно друг друга, если длина 20м, то смещение равно 6 см.
Перепроверяйте смещение лазерным или водяным уровнем, скат крыши не всегда находится в уровне.
Сначала крепятся крайние кронштейны на самом верху и низу, а между ними натягивают леску или шнур, закрепляют воронки, соединительные элементы и углы, после чего размещаются оставшиеся крепления с шагом от 500мм до 900мм, в зависимости от варианта крепления и водосточной системы.
Обратите внимание на места установки двух кронштейнов:
- расположение воронки;
- соединитель желоба;
- угол.
Держатели желобов по правой и левой стороне от ливнеприемной системы располагаются на расстоянии не больше 5 см.
Желоба
После примерки (учитывая насечки на соединительных элементах и воронках) отпиливаем необходимую длину ножовкой по металлу, желоба монтируем на кронштейны, фиксируя защелками.
Трубы
Трубы крепятся хомутами на промежутке 2 м друг от друга, для объектов с высотой до 10 м., на расстоянии не менее 5 см от стены.
После соединения колена с раструбом воронки его разворачивают к стене, вставляют второе колено, прикручивают к стене используя верхний кронштейн , затем натягивают леску до нижнего хомута, после чего отмечают и монтируют остальные кронштейны.
Особенности
Нельзя осуществлять монтаж при морозе. В противном случае, трубы потрескаются при процессе нарезки или крепления. Помимо этого, некоторые виды труб нельзя оставлять на солнечной стороне упакованными.
Важно помнить о мусоре и листьях в желобе, которые засоряют водосточную систему. Для ликвидации подобной ситуации нужно поставить систему решетки-листеуловителя.. Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания
Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания.
Для борьбы с проблемой переполнения воды в желобах, подбирайте систему, отталкиваясь от рекомендаций производителя.
Ошибки при монтаже водостоков на крыше
Часто после водосточного монтажа возникают проблемы. Их появление связано со многими факторами, в частности:
- С неправильным подбором диаметра труб и числа воронок или неправильным проектированием водосточной системы.
- Желоб. Его ставят в горизонтальном положении без уклона, то в нем копится вода и не дает системе ее отводить, исполняя свою главную роль.
- Отсутствие системы антиобледенения. Застои воды в результате обильных осадков в некоторых регионах приводит к формированию больших кусков льда в водостоках. Поэтому срок эксплуатации системы составляет не больше 2 лет. Меньше всего подвергается обледенению медный вид водостока, но стоит он дорого.
- Расстояния от желоба до кровли. Кровля виснет над желобом либо он имеет уклон к стенке. В результате в процессе сильных осадков вода переливается из системы.
- Креплением трубы к поверхности дома. В результате мокнут стены и фундамент.
Зачем нужна ливневка на кровле
Ливневая канализация решает сразу несколько задач:
Защита от затекания воды через карнизный свес. Если водостока нет, при сильном косом ветре свободно падающую со ската дождевую воду может задувать под карниз.
Защита стен от намокания. Здесь все работает по тому же принципу, но с одним исключением — если ливневая канализация с крыши здания отсутствует, то стены будут намокать гарантированно, поскольку в этом случае достаточно даже небольшого ветерка.
Снижение вероятности подмыва фундамента. Бесконтрольно падающая с крыши вода будет вымывать грунт из-под отмостки, что со временем может привести к ослаблению фундамента.
Уменьшение количества сосулек на карнизах зимой. Хотя зимой на восточном желобе повисают живописные ледяные сростки, не будь его, сосулек было бы куда больше.
Препятствует сливу воды с крыши на прохожих, припаркованные автомобили, близстоящие постройки
Особенно это важно для домов, высота которых больше 10 м. Для них ливневая канализация на крыше — обязательное требование.
Не даёт грязи с крыши попадать на растения и лужайку возле дома
Это не только неэстетично, но и сулит растениям болезни.
Без ливневки на кровле дом сначала просто будет выглядеть неопрятно из-за впитавших влагу стен. А потом понадобится дорогостоящий ремонт: поменять отвалившуюся облицовку, заново сделать обшивку карнизного свеса, укрепить фундамент.

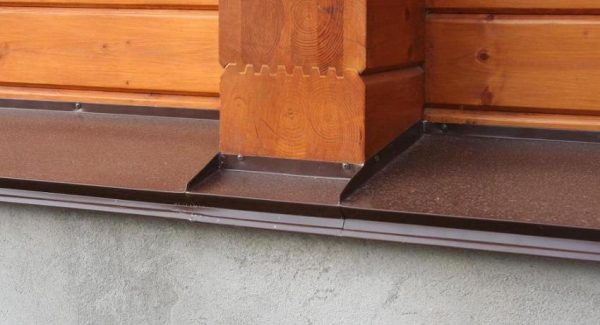

Отливы для фундамента
Помимо водоотводов для крыш, для дома нужны и отливы для фундамента, которые отводят талую воду и атмосферные осадки. Помимо этого, отливы на фундамент еще выполняют декоративную функцию – скрывают щели между цоколем и фасадом и придают зданию завершенный вид.
Максимальная длина этих изделий составляет 5 метров. Конструкции данного размера обеспечивают надежную гидроизоляцию фундамента и увеличивают срок эксплуатации здания. Монтаж отливов производится на начальном этапе отделки фасада строения, к примеру, сайдингом, керамогранитом, профнастилом. Стоимость монтажа фасадных отливов невысока. Можно выполнить установку самостоятельно – это достаточно просто.
Процесс создания отливов не вызовет сложностей, если будут правильно выполнены замеры ширины и глубины поверхности.

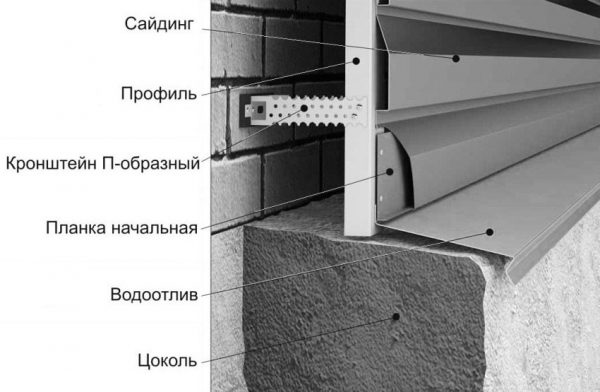

Когда для отделки используют сайдинг или профнастил, необходимые данные рассчитывают после монтажа обрешетки, которая используется для выравнивания поверхности. Стыки, образующиеся во время установки, герметизируют монтажной пеной.
Рекомендации и примеры монтажа показаны на видео:
Отливы для кровли и фундамента необходимы для того, чтобы препятствовать разрушительному воздействию влаги на здание. Правильно созданная водоотводная система поможет избавиться от многих проблем, вызываемых атмосферными осадками.

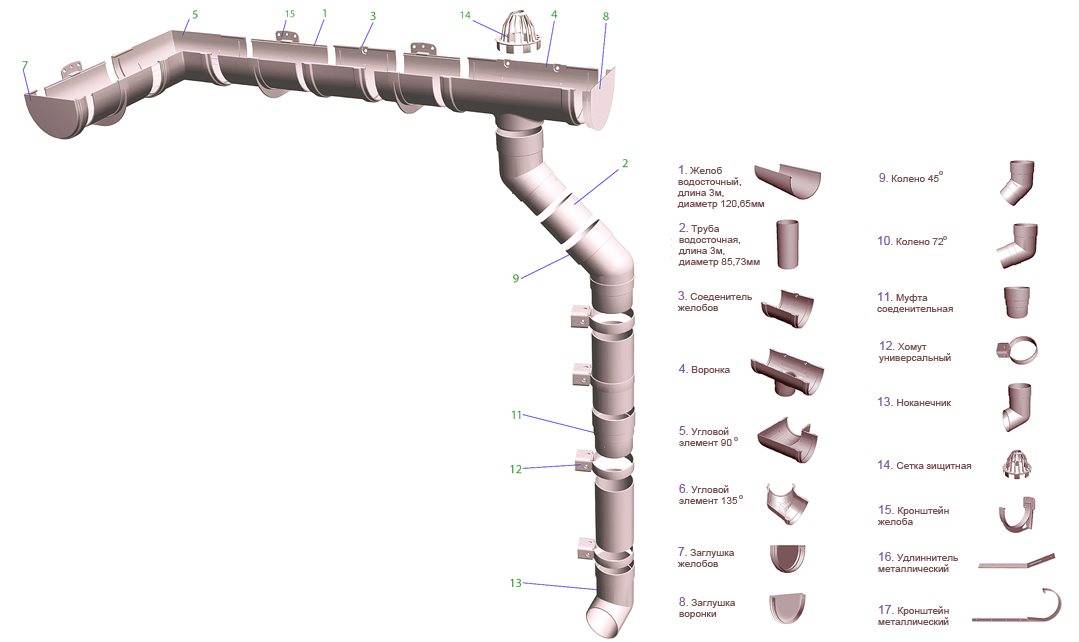

Элементы водостоков
В их перечень входят:
- Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
- Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
- Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
- Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
- Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
- Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
- Труба водосточная. Предназначена для вертикального стока воды.
- Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
- Слив. Отводит воду из системы в почву.
- Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
- Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
- Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
- Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
- Хомут крепежа трубы к фасаду здания.
- Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
- Поворотный отлив карнизного свеса для пристенного крепежа.
Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.
Подведем итоги
Ливневая канализация на крыше — это система, которая отводит осадки в канализацию или коллектор, а не выбрасывает их на тротуар. Она нужна, чтобы вода не размывала фундамент, не мочила стены и не превращалась в сосульки на карнизах.
Ливневка бывает открытой и внутренней.
Открытая ливневка дешевая, надежная, простая в монтаже. Но у нее ограничена пропускная способность, и ее нельзя использовать на высоких зданиях.
Внутренний водосток эффективный и подходит для любых зданий, но из-за высокой стоимости и сложности монтажа на частных домах его не делают, несмотря на все преимущества.
