Разновидности кирпичных печей
Далее мы рассмотрим все основные модели печей. Заодно вы узнаете, что они могут быть не только варочными, но и отопительно-варочными. Еще одна разновидность – это банная кирпичная печь на дровах (она может оснащаться обычной или каминной топкой). Давайте ознакомимся с ними поближе.

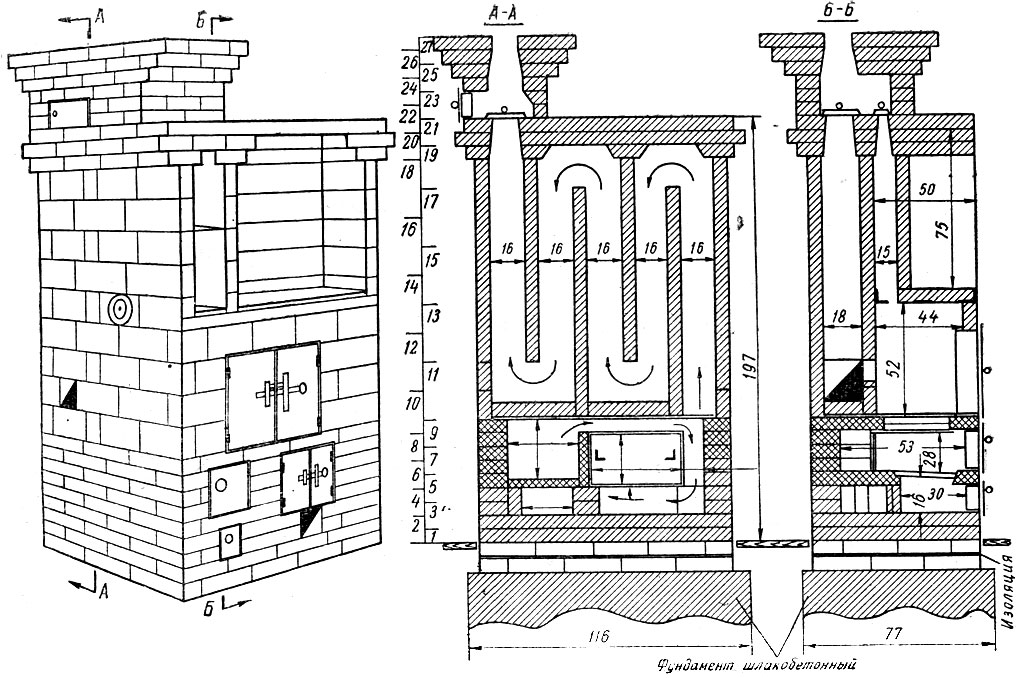

Голландская печка
Она же печь груба – самая простая и компактная, из-за чего несколько страдает ее эффективность. Поэтому большое количество вырабатываемого тепла попросту улетает в трубу. Печное отопление с грубой характеризуется своей простотой. Например, голландка может просто не иметь поддувала – этим она чем-то похожа на самый обыкновенный камин. Но с целью увеличения эффективности сделать поддувало все-таки рекомендуется.
Зато такая кирпичная печь крайне проста в кладке – схема печки отличается своей простотой. Благодаря этому она и заслужила свою популярность. Зато в ней нет варочной поверхности. И это одновременно является плюсом, так как агрегат получается компактным. Каналы для прохода дыма поднимаются в ней змейкой снизу вверх, располагаясь друг над другом. Основные преимущества данной печи:
- Компактность – если вы хотите создать печное отопление частного дома небольшой площади, с ограниченной площадью комнат, то голландская печка грубка станет оптимальным вариантом;
- Простая схема кладки – доступно для начинающего печника;
- Возможность придания любой формы – от прямоугольной до круглой или какой-нибудь другой.
Также следует отметить небольшую нагрузку на фундамент – это связано с низким весом голландской кирпичной печи на дровах. Поэтому мощный фундамент можно и не делать.
Банные кирпичные печи на дровах
Чем-то они похожи на вышеописанные грубки, но отличаются особым исполнением – в их конструкции присутствуют каменки, наполненные камнями. Топка в них выходит не в парилку, а в соседнее помещение. При необходимости, дверки топок делаются стеклянными – благодаря этому в предбаннике образуется камин, служащий отличным украшением.
Русская печь
Рассматривая схемы печей из кирпича для дома, следует обязательно уделить внимание схеме русской печи на дровах. Такая печка станет достойным украшением жилища. Она универсальна в применении – выступает в качестве обогревателя, используется для приготовления еды (причем прямо в топке), служит для просушки белья в домашних условиях
А еще на ней можно спать, наслаждаясь исходящим от нее теплом.
Она универсальна в применении – выступает в качестве обогревателя, используется для приготовления еды (причем прямо в топке), служит для просушки белья в домашних условиях. А еще на ней можно спать, наслаждаясь исходящим от нее теплом.
Спать на русской печи – особенное удовольствие, ныне почти недоступное. Но хотя бы раз в жизни следует доставить себе такое удовольствие и поспать на русской печке, протопленной дровами.
Отопительно-варочная печь
Собираемая кирпичная печь для дома своими руками может быть выполнена по универсальной схеме – по шведской. Такая печка (часто именуемая шведкой) работает на дровах и является устройством многоцелевого назначения. Она работает как отопительный агрегат, может подогревать воду и печь пироги в духовом шкафу, может использоваться для приготовления еды в традиционной посуде – с помощью простой варочной панели.
Давайте рассмотрим особенности и достоинства такой кирпичной печи:
- Большая топка для закладки дров – обеспечивает длительное горение;
- Наличие внушительного конвектора – эффективный обогрев комнат;
- Возможность встраивания баков для воды и духовых шкафов – расширяет функциональность печки;
- Максимальное использование вырабатываемого тепла – температура продуктов сгорания здесь довольно низкая.
Привести какой-то определенный типовой чертеж печки довольно трудно, так как схемы кладки везде разные. Также есть отличия в наполнении – где-то используются духовые шкафы, а где-то присутствуют встроенные баки для нагрева воды.
Размеры шведских кирпичных печей на дровах могут быть самыми разными. Узкие варианты предусматривают использование только варочной поверхности. Если же нужна духовка, то печка несколько увеличится в размерах. То есть, она может быть не только компактной, шириной буквально в несколько кирпичей, но и довольно габаритной, занимая приличную площадь.
Некоторые такие универсальные кирпичные печи на дровах требуют для себя мощного фундамента, что накладывает ограничения на возможность их строительства.
Кухонные плиты из кирпича

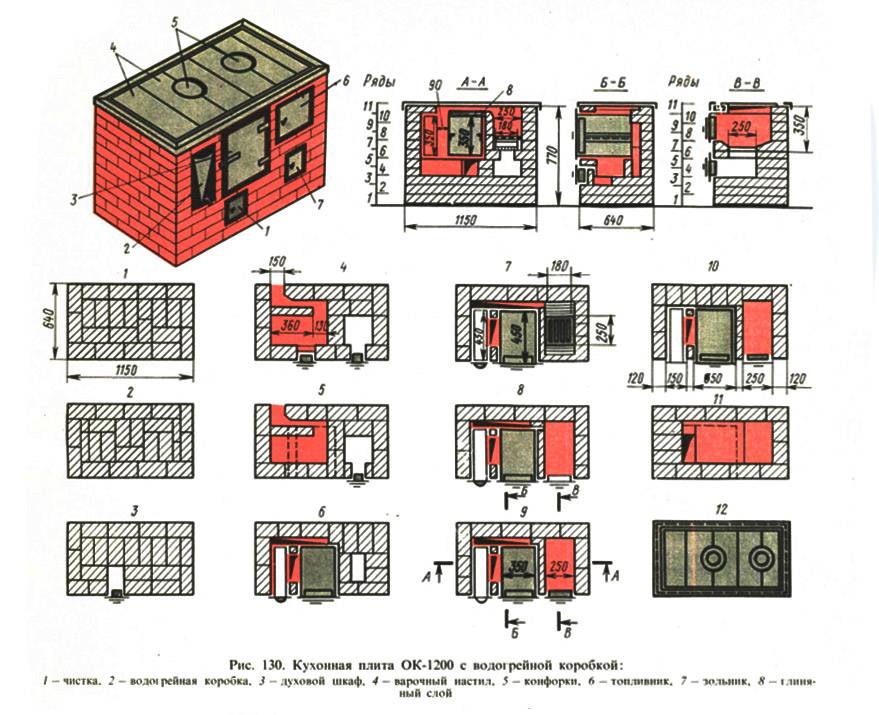

Кухонные плиты по своей конструкции можно подразделять на простые, средней сложности и сложные.
Простая кухонная плита имеет топочную и поддувальную дверки, колосниковую решетку и дымовую задвижку. Она является самой простой из всех бытовых печей.
Кухонные плиты средней сложности имеют кроме вышеперечисленных печных приборов духовку, а сложные еще и водогрейную коробку. Духовки изготовляют из черной стали толщиной не менее 1 мм, а водогрейные коробки — из оцинкованной стали. Кожух водогрейной коробки изготовляют из черной стали толщиной не менее 1 мм. Чем толще сталь, тем долговечнее приборы.

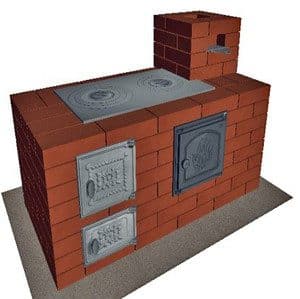

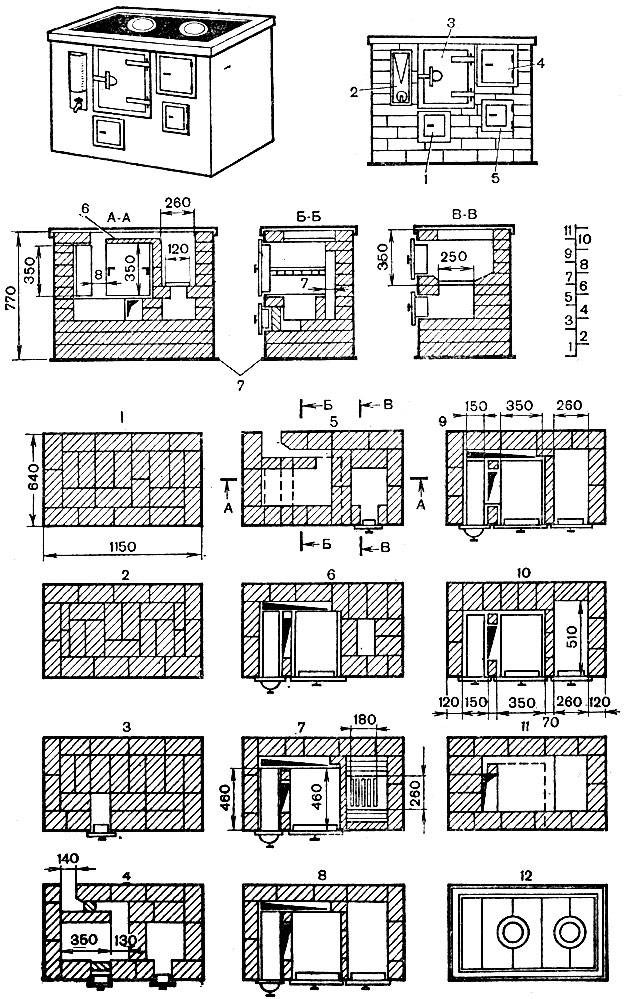

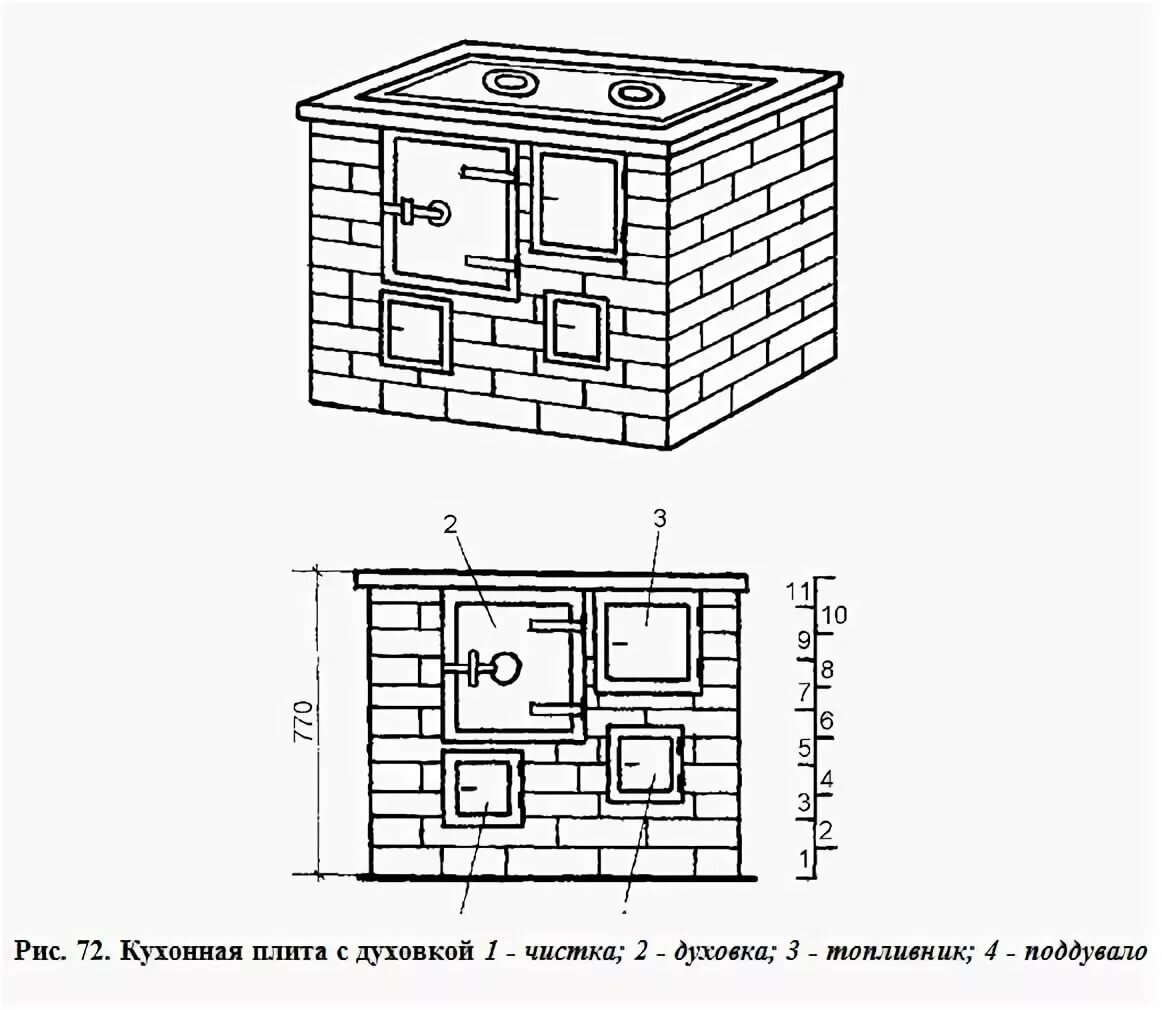

Печь с двухкамфорной плитой и духовкой
В простой кухонной плите горячие дымовые газы из топливника направляются под чугунную плиту, а далее через отверстие под трубой отводятся в дымовую трубу.
В остальных кухонных плитах горячие дымовые газы направляются под чугунную плиту и далее, опускаясь, прогревают стенки духовки или одну стенку водогрейной коробки, а затем отводятся в трубу, прогревая при этом нижнюю стенку духовки, нижнюю и другую стенку водогрейной коробки.
Вышеперечисленные кухонные плиты не имеют варочной камеры, поэтому во время приготовления пищи в помещение выделяются пар и запах, что отрицательно сказывается на микроклимате помещения. В данной статье приводятся чертежи разрезов и порядовки кухонной плиты улучшенной конструкции, в которой предусмотрена варочная камера, соединенная с трубой с помощью вентиляционного канала, перекрываемого вентиляционной задвижкой.
Сооружение дачной печи из кирпича

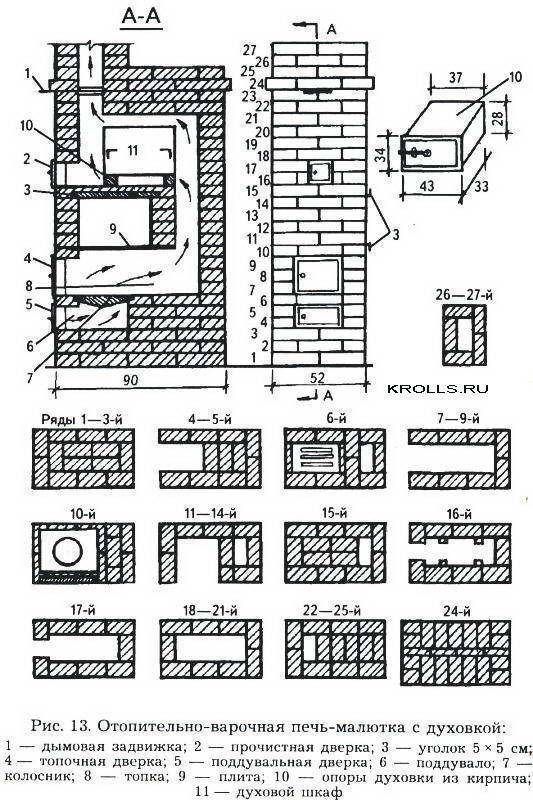

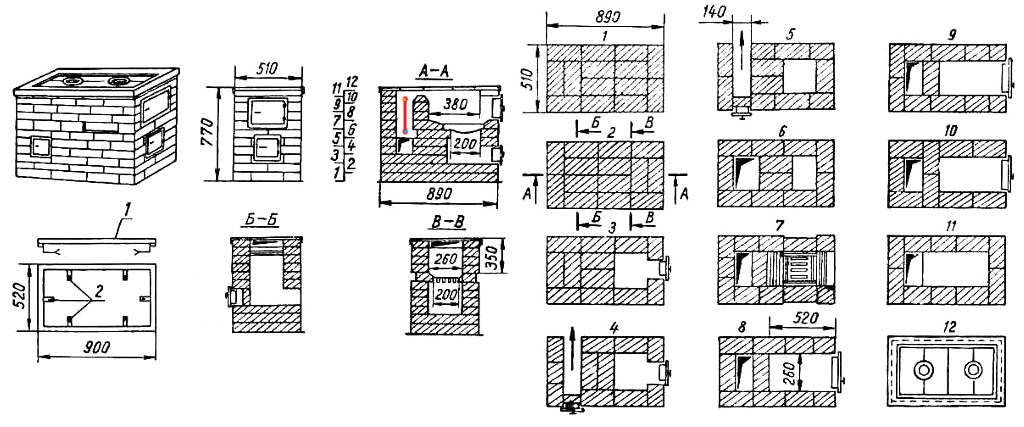

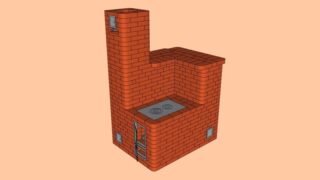

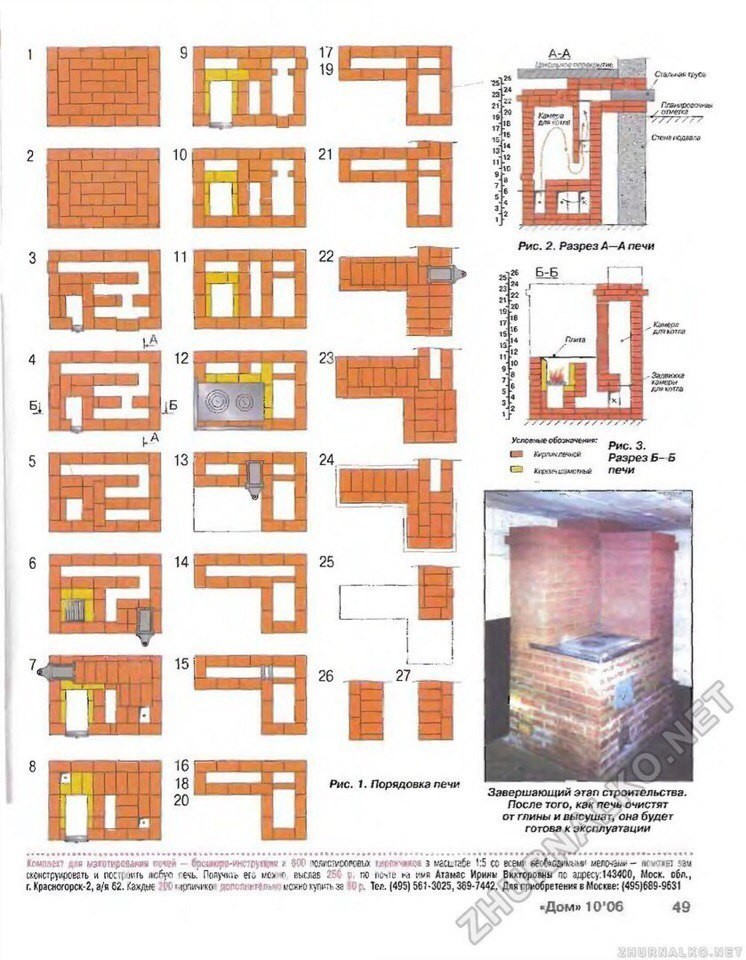

Чертежи-порядовки для кладки с пояснениями.
Нам понадобится глиняно-песчаный раствор, строительный кирпич (двойной силикатный кирпич М 150 не подойдет, нужен глиняный), мастерок, ведро, корыто для замешивания, отвес, уровень, асбестовый шнур, шамотный кирпич, дверцы, задвижки и другая печная фурнитура, стальная оцинкованная проволока, молоток с киркой, болгарка с диском по бетону.
Печь займет 0.4 м², при этом вес ее будет незначительный, поэтому можно обойтись без фундамента. Если у вас пол слабый, тогда лучше сделать стяжку под кладку.
Итак, кладка маленькой дачной печки по шагам:
- На выбранное для печки место кладем рубероид или пергамин размером 530×780 мм для гидроизоляции;
- Сверху насыпаем песок толщиной в один сантиметр и разравниваем;
- По схеме №1 (рисунок в начале параграфа) выкладываем первый ряд кирпичей, не скрепляя, и выравниваем его с помощью уровня;
Выстилаем первый ряд.
- Наносим тонкий слой глиняного раствора. Берем поддувальную дверцу, обматываем двойным слоем асбестового шнура и закрепляем скрученной проволокой.
- Выкладываем второй ряд кирпича.
Второй ряд с дверцей.
Берем шамотный кирпич и выкладываем третий ряд. После его формирования устанавливаем колосниковую решетку. Соблюдаем зазоры на температурное расширение материалов до 1 см.
Из шамотного кирпича выкладываем ряд с местом под решетку.
- Кирпичом, установленным на ребро, выкладываем четвертый ряд. Внутри дымоходного канала делаем подставки для внутренней перегородки. «Вышибные кирпичи» задней стенки кладем без глины с незначительным выступом наружу.
- Устанавливаем топочную дверку, обмотанную предварительно асбестом. Крепим скрученной проволокой и временно фиксируем двумя кирпичами: один ставим сзади на попа, другой на него и дверцу сверху.
Устанавливаем топочную дверцу.
Выкладываем пятый ряд плашмя по контуру четвертого, а шестой на ребро. Дымоходные стенки затираем мокрой тряпкой.
Дверцу крепим проволокой.
Седьмой ряд кладем плашмя из трехчетверок (3/4 от целого кирпича отрезаем болгаркой) для связки с восьмым рядом. Задняя стенка опять на ребро.
Кирпичи подрезаем болгаркой.
Восьмым рядом закрываем топочную дверцу двумя кирпичами над ней. Над топкой устанавливаем скошенный кирпич для центровки пламени под конфорку.
Накрываем топочную дверцу.
- Девятый ряд кладем со смещением назад (небольшим) для поддержания открытой дверцы. Перед кладкой выкладываем мокрый асбестовый шнур для герметизации стыков кирпича и варочной плиты.
- Десятым рядом начинаем формирование дымовой трубы, которая будет постепенно расширяться назад. Трубу будем делать приставную, чтобы не сместить центр тяжести конструкции, либо насадную из легкого железа.
Начинаем формирование трубы.
В одиннадцатом ряду укладываем задвижку, уплотняем ее асбестовым шнуром, обмазанным глиной.
Здесь будет задвижка.
Далее идет дымовая труба в четверик, которая стыкуется с металлической легкой трубой.
Продолжаем дымовую трубу до места стыковки.
Теперь вынимаем вышибные кирпичи и чистим нижнюю часть дымохода от мусора.
Выводим дымоход под трубу.
- Закрываем щель между первым рядом кирпича и полом металлической Г-образной втулки и прибиваем плинтус.
- Белим печь или покрываем ее печным лаком, герметизируем все стыки между металлом и кирпичом. Металлические детали можно покрасить черной огнеупорной краской.
Белим и украшаем печь.
Делаем пробную топку бумагой и мелкими ветками, затем даем 2 недели на просушку.
Как видим все манипуляции не так уж трудно произвести самостоятельно. Материальные и трудовые затраты сравнительно невелики, места сооружение занимает не так и много.
При этом мы получили отопительно-варочный прибор, который прекрасно протопит небольшой дачный дом, придаст вашей стряпне неповторимый вкус и аромат дыма, создаст приятную атмосферу и уют.
Совет! Если есть возможность пригласить мало-мальски опытного в печном деле человека, хотя бы в качестве консультанта, непременно воспользуйтесь ею, так как строить печки по книжке достаточно сложно, лучше один раз увидеть.
Кирпичные печки считаются громоздкими, дорогими и сложными в строительстве. Однако легко убедиться на конкретных примерах, что эти мнения несколько преувеличены, и можно соорудить недорогую компактную дачную печку из кирпича, причем самостоятельно.
В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
Особенности и секреты популярности кирпичных печей
Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера
Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность
Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений
Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:
фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

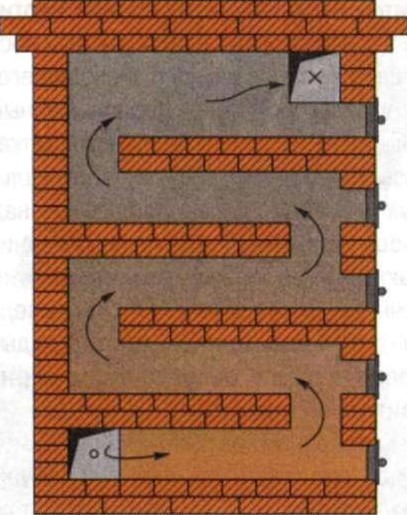

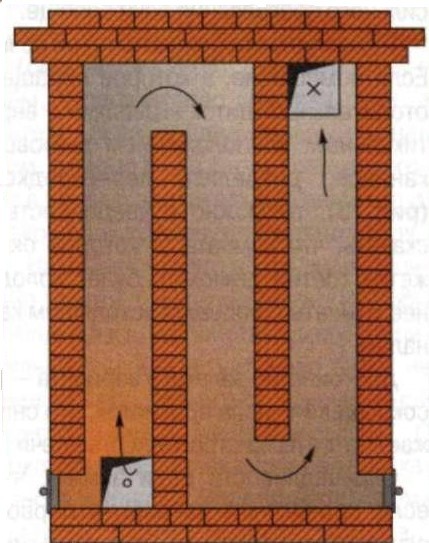

Конструкция кирпичной печи канального типа
Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.
К достоинствам кирпичных печей относятся:
быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.
Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.
2
Топливник – теплоотдача и топливо влияют на устройство
Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.
При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

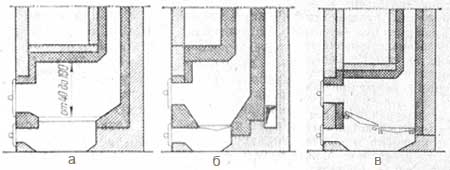

Топливники: а – дровяные; б – торфяные; в – каменноугольные.
Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.
Разновидности печных конструкций
Печи делятся на следующие виды в соответствии с функциями:
- только отопительные
- только варочные
- комбинированные
- многофункциональные
Отопительные печи выполняют только функцию обогрева помещения.
Состоит такая конструкция из:
- топочной камеры
- зольника (отделение, в которое ссыпается пепел)
- дымохода.
- По форме такая печь может быть в основании широкой или иметь удлиненную форму. Для облицовки применяют декоративный камень, изразцы или декоративную штукатурку.
- Из необычных форм печей для обогрева можно выделить круглые печи, облицованные листами металла. Трехгранная печь поражает своей необычностью.
- Но для строительства таких печей необходимы знания и профессиональные навыки.
- Варочные печи — это плиты для приготовления пищи. Их часто увидишь в домах, которые уже снабжены центральным отоплением или в отдельно стоящих кухнях.
- Такие печи великолепно прогревают помещения небольшого размера, поэтому они неплохо прогреют маленький домик.
- Конструкция варочной печи тоже состоит из топочной камеры, зольника и дымохода.
- Только сверху укладывается плита из металла и при желании в конструкцию встраивается духовка и, по желанию, можно встроить водогрейный бак.
- Комбинированная печь имеет более сложное устройство потому, что сочетает в себе две опции: обогрев и приготовление еды.
Многофункциональные печи кроме основных функций могут содержать сушильную камеру (для сушки фруктов, грибов и ягод).
А также приспособления для просушивания дров, одежды, лежанку, водогрейный бак и др.
Варианты обогрева дома
Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.
Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.
Популярные ошибки
Перед кладкой кирпичи лучше намачивать
Неопытные мастера ставят в кладку сухой кирпич, но материал лучше намачивать. Он держится лучше, прочнее сцепляется с раствором. Так получаются более точные и ровные кладочные швы. Используют широкое ведро с водой, куда на 2 — 5 минут помещают элементы перед монтажом.
Сужение дымового канала по отношению к нормативному размеру снижает тягу, а отсыревшие дрова не будут гореть. При монтаже дверки камеры топки часто не оставляют зазора 0,5 см по периметру для компенсации расширения. После установки промежуток заполняют асбестовым шнуром или песчаным раствором.
Внутри печи ставят перегородки из железа, но лучше применять кирпич, поставленный на ребро. Это объясняется разным расширением керамики и металла.

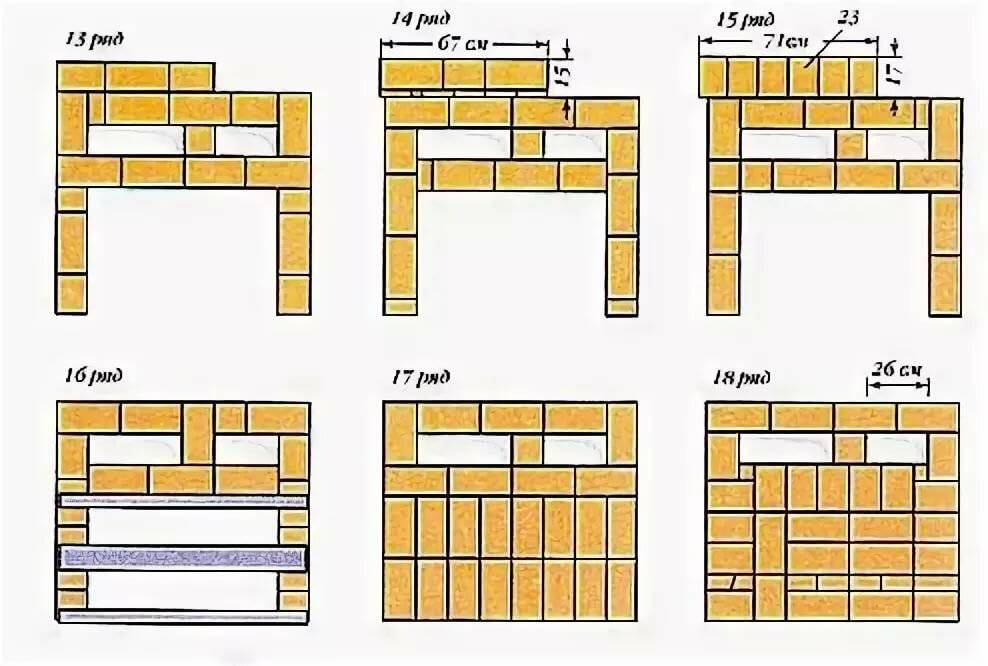

Для чего нужна порядовка печи
Отопительно-варочная печь из кирпича

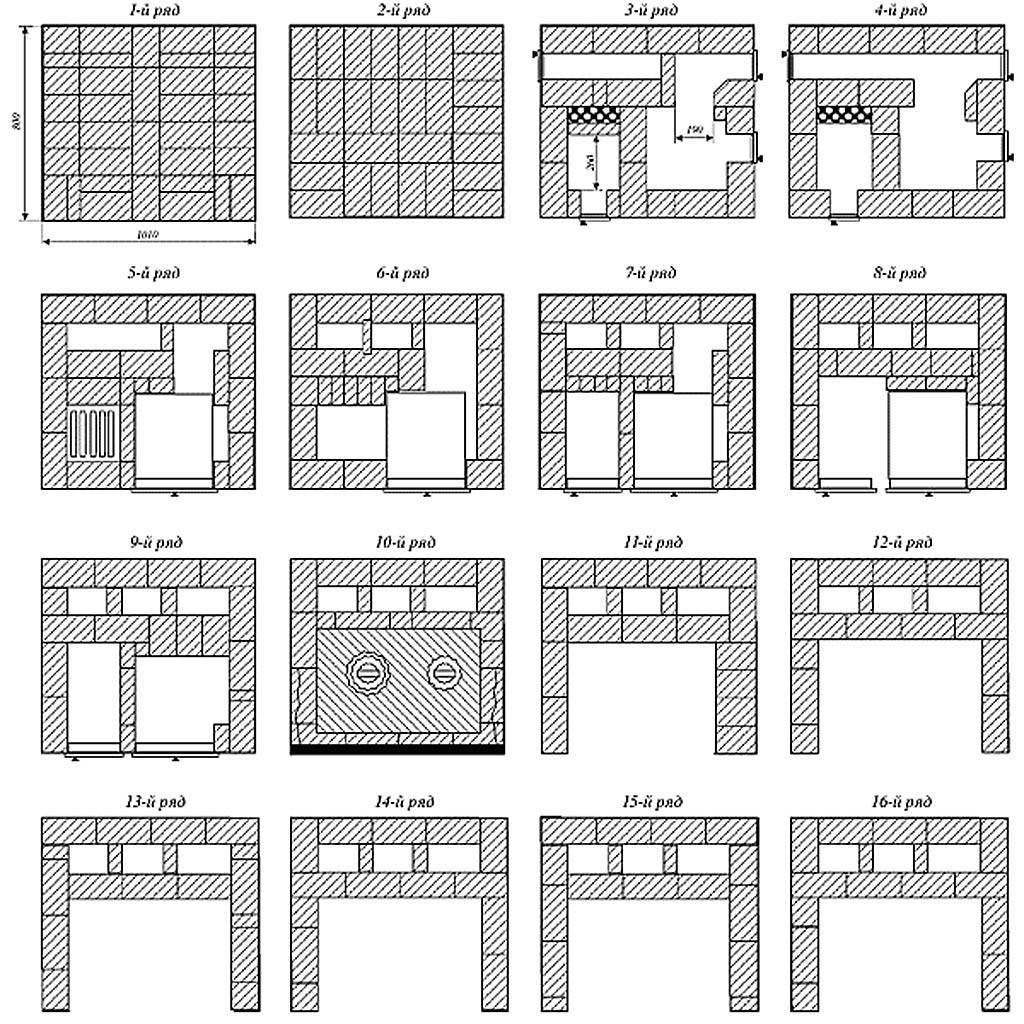

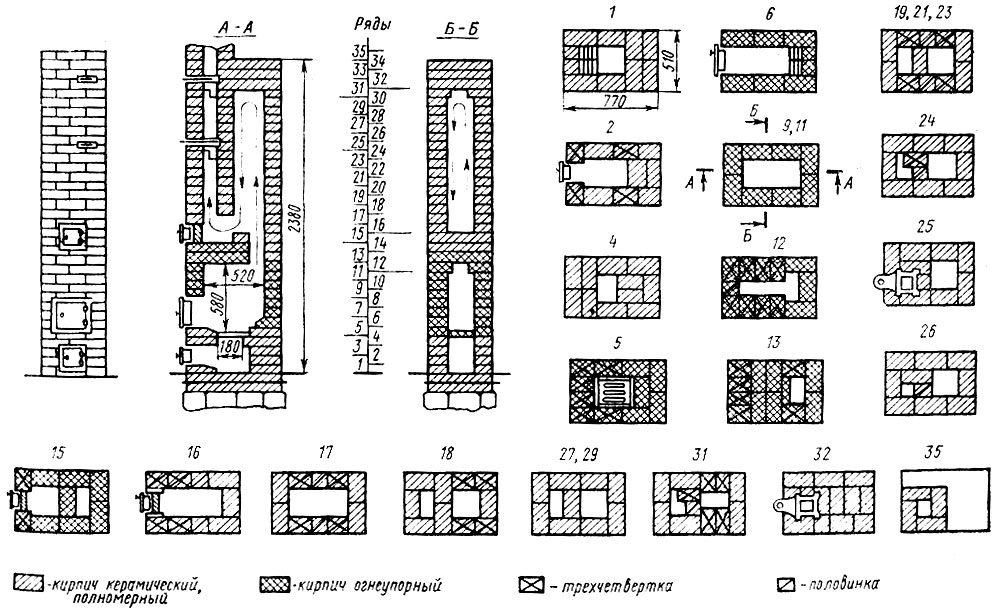

Порядовка для разных моделей разработана, чтобы после окончания кладки кирпичная печка могла результативно работать. Дым в печи проходит не по вертикали или горизонтали, а делает многочисленные повороты. Это нужно, чтобы разогретый воздух больше времени контактировал с поверхностью кирпича, нагревал стену.
В каждом ряду кирпич устанавливают по определенному порядку, чтобы получить такие ходы для дыма. Раскаленные газы могут не найти выхода, начать обратное движение в комнату, если ошибиться при исполнении порядовки.
С помощью схемы работать легче, не нужно продумывать самостоятельно порядок кладки, рассчитывать расстояния, промежутки. На общем чертеже есть только габариты печи, но нет расположения отдельных камней, не показана перевязка швов.
Кирпичная или металлическая?
Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

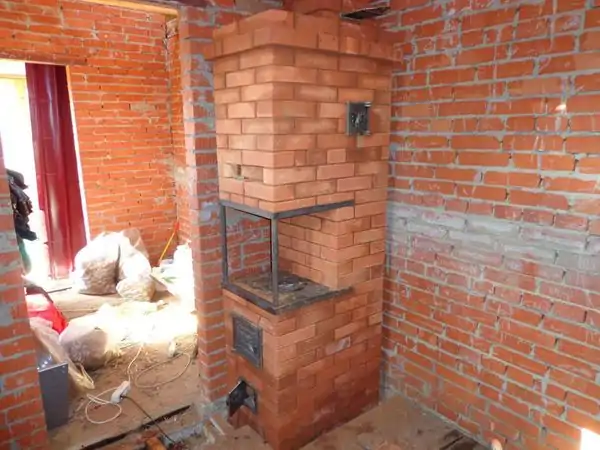

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.
Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.
Выбор того или иного типа печи зависит от условий, где планируется её использовать.
Технические особенности
Остановимся на технических особенностях более детально.
Камерная часть, кроме приготовления пищи, решает сверхзадачу – максимально полно усвоить первичное тепло, формируемое при сгорании наиболее лёгких фракций топлива (дров, угля). У прототипа оно практически полностью удаляется в трубу (низкая теплопроводность такого материала, как кирпич, не позволяет ему усвоить подобное тепло).
Вопрос с дожиганием фракций решили, оснастив шведки подобием специального колпака. А максимально полное усвоение получаемой энергии обеспечило применение металлической духовки, встроенной в кирпичную печь. Металл разогревается фактически мгновенно, обеспечивая форсированный прогрев помещения (особенно при открытой дверце).

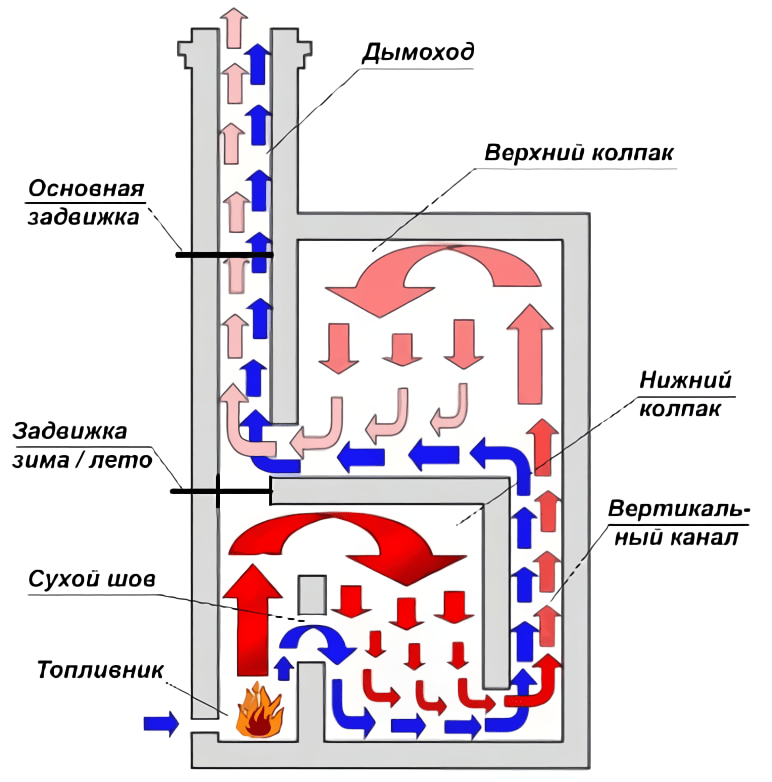

Принцип работы колпака – газы скапливаются в верхней точке и только отдав тепло, опускаются и уходят в дымоход
Над варочной плитой выполнена ниша, закрыв которую заслонкой можно длительно сохранять теплоту приготовленных блюд. В классическом исполнении, в верхней части печи обустраивается сушилка для одежды (в современных решениях почти не встречается).
В шведке отказались от хайла (весьма сложного и дорогостоящего элемента конструкции), что позволило существенно удешевить печь. Вместо него было обустроено окно перетока, располагающееся под духовкой (его наличие объясняет неспособность конструкции длительно сберегать тепло, если вьюшка остаётся, после завершения топки, открытой).
Основным накопителем тепла в шведках является канальный конвектор, внутри которого находится лабиринт для отвода дымовых газов. Чаще всего, их располагают вертикально. Плюс: топливо полнее сгорает. Минус: нижняя часть конструкции греется хуже верхней.
Вертикальные дымоходы
Горизонтальные дымоходы
Горизонтальный вариант позволяет лучше обогревать нижнюю часть печи, однако существенно возрастает слой сажи на стенках.
Ещё один любопытный момент. Конструкторы шведки отказались от арочных перекрытий сводов, заменив их плоскими перекрытиями стального проката.

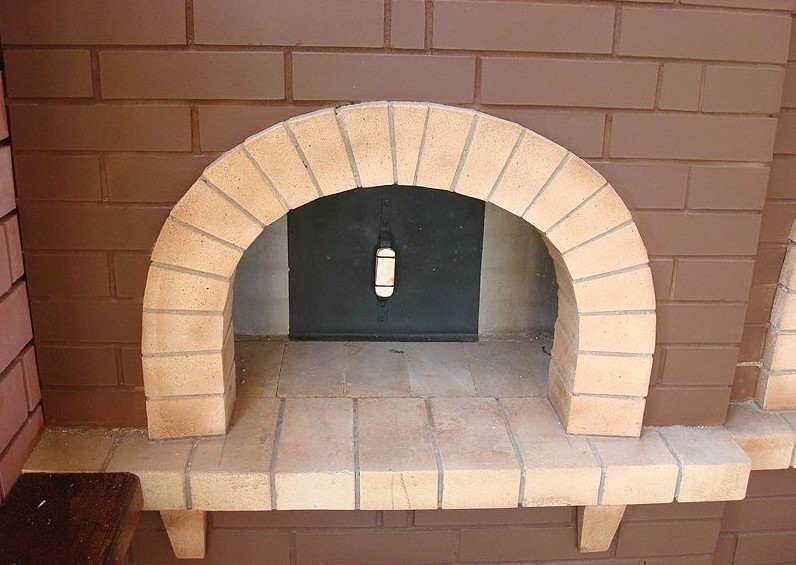

Арочное перекрытие, например, в русской печи – сложный конструктивный элемент, от которого отказались в шведке
Несмотря на то, что коэффициенты температурного расширения кирпича и стали существенно различаются, в этом случае подобное решение посчитали оправданным по следующим причинам:
Совместная эксплуатация столь разных материалов оказалась возможной в случае качественного разделения их растворным швом ≥ 6 мм.
Самостоятельная кладка русской печи – схема

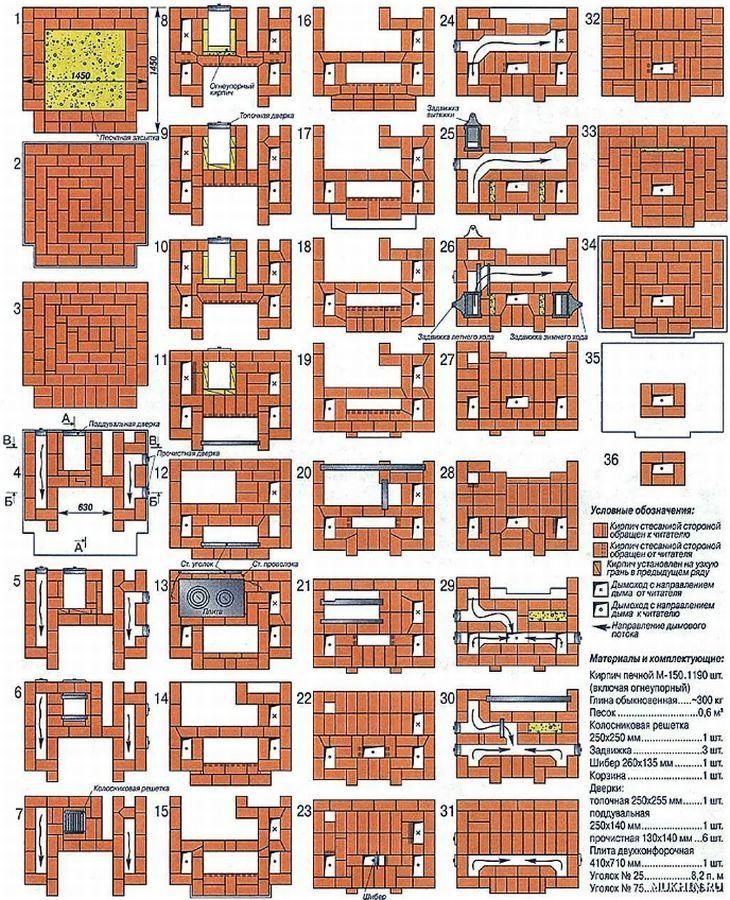

В первую очередь следует заняться проектом. Чертежи конструкции можно отыскать в специальной литературе или в интернете. К проекту обычно прилагаются расчеты. Кладка выполняется на основе схемы печи русской с лежанкой и плитой или с другими элементами. Необходимо знать, как сделать русскую печь своими руками, чтобы при этом не пострадало качество и надежность печи.
Чтобы выложить большую печку в среднем потребуется:
- одинарный красный кирпич – 1600 штук;
- шамотный кирпич – 250 штук;
- шамотный клиновидный кирпич – 100 штук;
- листовая сталь;
- литые детали;
- уголок;
- шамотная глина.
Нужно будет создать прочный фундамент, чтобы массивная конструкция в будущем не просела. Также следует подготовить подпечье. Его нишу перекрывают, усиливают деревянными опорами, которые предварительно обрабатывают антисептическими составами.
Печку выкладывают рядами в соответствии со схемой – порядовкой. Отделку делать не обязательно, но довольно часто кирпичная кладка не соответствует интерьеру помещения, поэтому конструкцию белят, штукатурят или украшают изразцами.
В прежнее время для оштукатуривания использовали раствор с применением глины. Сейчас в строительных магазинах можно приобрести уже готовую термоустойчивую смесь и сделать с ее помощью отделку.
Русская печка обеспечивает в доме атмосферу особого комфорта и тепла, которое способно согреть не только тело, но и душу.
На заметку новичкам
При отсутствии достаточного строительного опыта, рекомендуется ни на шаг не отступать от схемы кладки печи.
Также необходимо придерживаться некоторых советов для новичков:
- Изначально ряд кирпичей выкладывается без раствора, выравнивается и потом перекладывается.
- Дверца зольника стандартно устанавливается на 3 ряд.
- Каждый кирпич тщательно очищается от пыли, песка или камней; при неудачной выкладке кирпича раствор снимается и наносится заново.
Умение класть печь поможет не только организовать качественное отопление в доме, но и возвести дровяную уличную печь или изящный камин в гостиной.
Основное правило – не отступать от чертежа и все делать ровно и крепко.
Основные этапы обустройства кирпичной печи по порядовке своими руками
При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

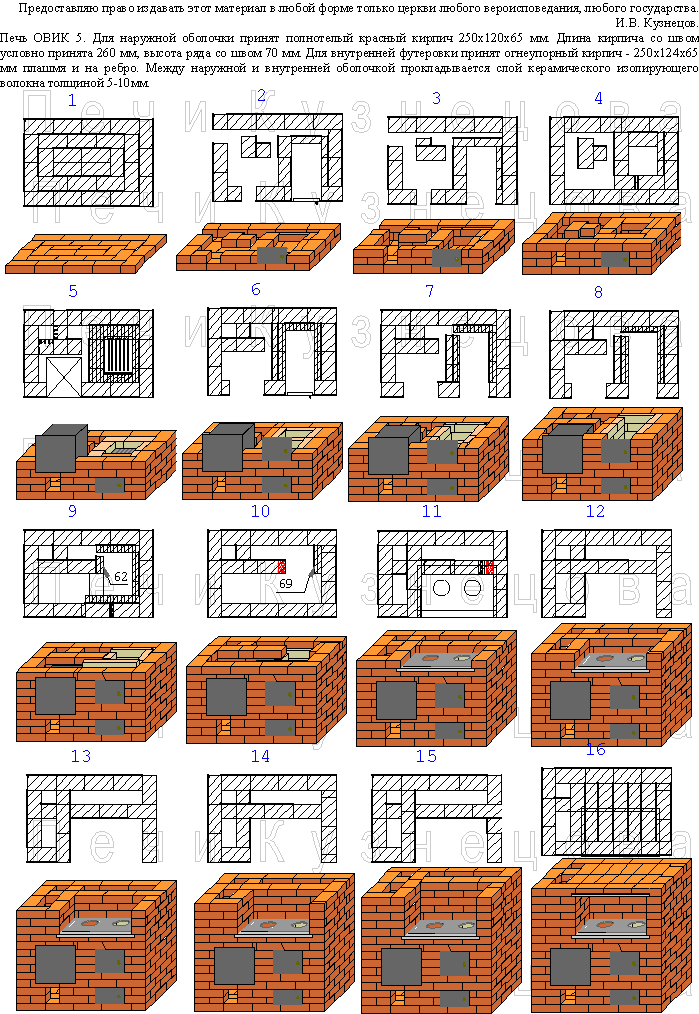

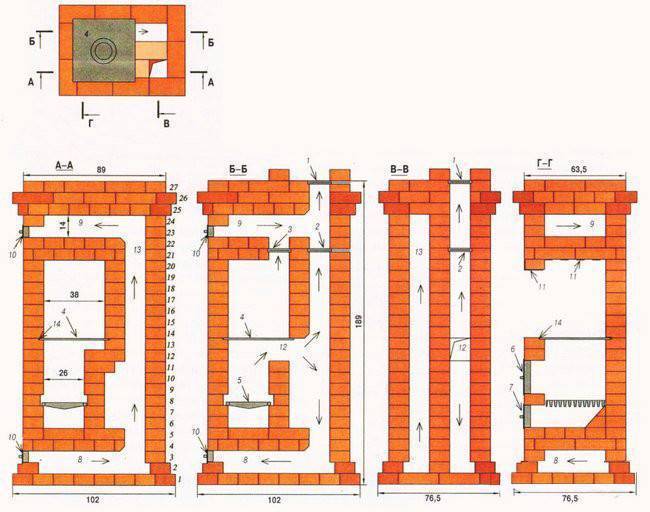

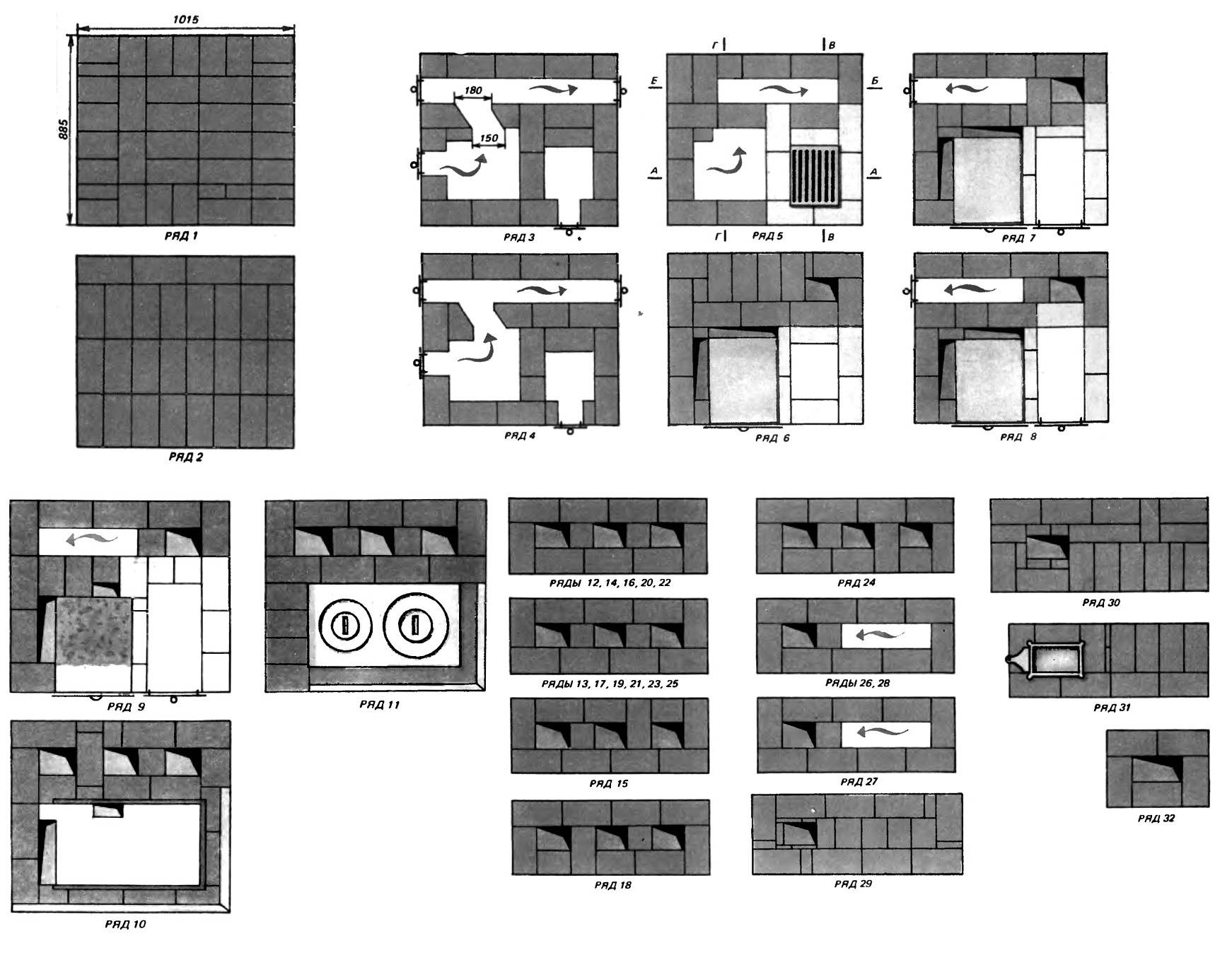

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».
Технология работ
В конструкции подобной отопительной установки, имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками
В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;
Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;. Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;
Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;
При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон
Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;
Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;
Начиная укладывать 5-й ряд, необходимо следить за тем, чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;
Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;
Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;
Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;
После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;
Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;
Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;
Далее, можно приступать к приклеиванию топочной дверцы, в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.
Преимущества и недостатки
Преимущества
По сравнению с голландкой эти печи имеют большие КПД (40% у первой и 60% у шведок), превосходят их в теплоотдаче. При равной материалоёмкости можно получить первую печь с мощностью N=2.9кВт, вторую с N=4.1кВт.
Дымооборот, отводимые газы внутри которого направлены вниз, обеспечивает надлежащий нагрев всего объёма воздуха в доме, начиная от поверхности пола.
Многовариантность исполнения. Возможно поставить версию со встроенным камином или пристроенным лежаком.
Допускается отбор тепла на получение горячей воды, что не скажется негативно на режиме горения.
Пластичность базовой конструкции. Жесткие требования по соблюдению базовых условий кладки распространяются исключительно на высокотемпературные части конструкции. Всё остальное легко адаптируется под реальные особенности жилища, в котором ставится печь.
Канальную часть можно класть из рядового керамического кирпича, укладываемого на цементно-песчаный раствор, так как отводимые дымовые газы имеют достаточно низкие температуры.
Имеется встроенная духовка. Если приоткрыть дверцу, то ощутимый прогрев наступает уже через считанные минуты после начала топки.
Шведка с духовкой и нишами для сушки одежды
Недостатки
Шведка достаточно тяжёлая, поэтому требует обязательного предварительного возведения отдельного фундамента.
Если после того, как закладка топлива полностью прогорит, несвоевременно закрыть задвижку, печь очень быстро выстудится.
В процессе работы, высокотемпературная часть шведки испытывает значительные тепловые нагрузки. Поэтому для её кладки нужно использовать только наиболее качественные материалы.
Высокие требования предъявляются и к мастерству печника, который должен иметь надлежащий опыт.
Материалы и чертежи
Для печей применяют красный кирпич и белый. Красный бывает полнотелым или пустотелым (с полыми каналами). Белый кирпич (огнеупорный) также называют шамотным.
Чем выше марка кирпича, тем он плотнее, а значит, лучше выглядит лицевая сторона. Внутреннюю поверхность топочной камеры выкладывают шамотным кирпичом. Это значительно увеличивает срок службы изделия. Облицовку печей и каминов делают полнотелым кирпичом высокой марки. Форма облицовочного кирпича может быть прямоугольной или фигурной. Из фигурного выкладывают углы печки и декоративные элементы.
Для получения хорошего результата необходимо заложить крепкое основание

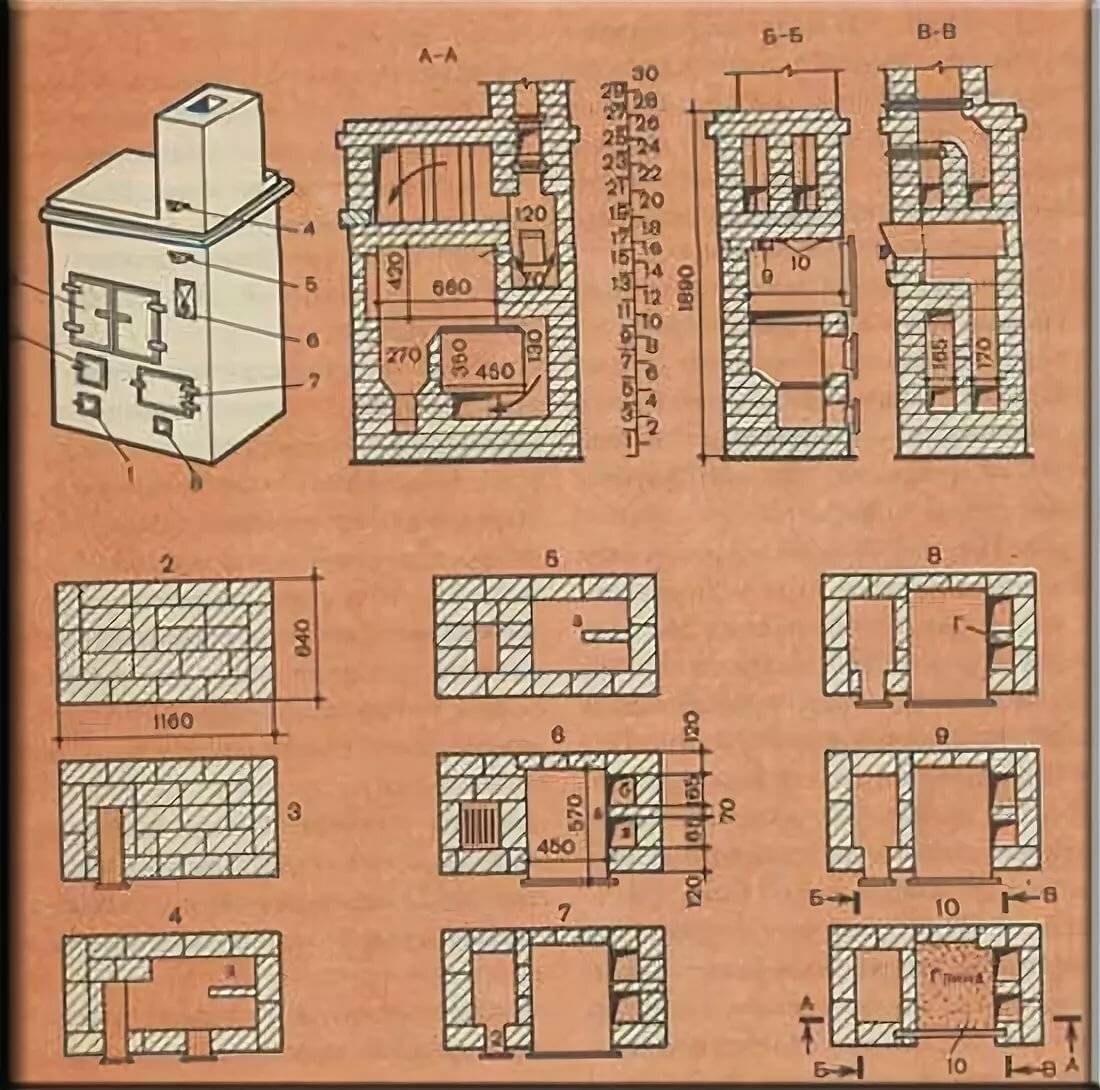

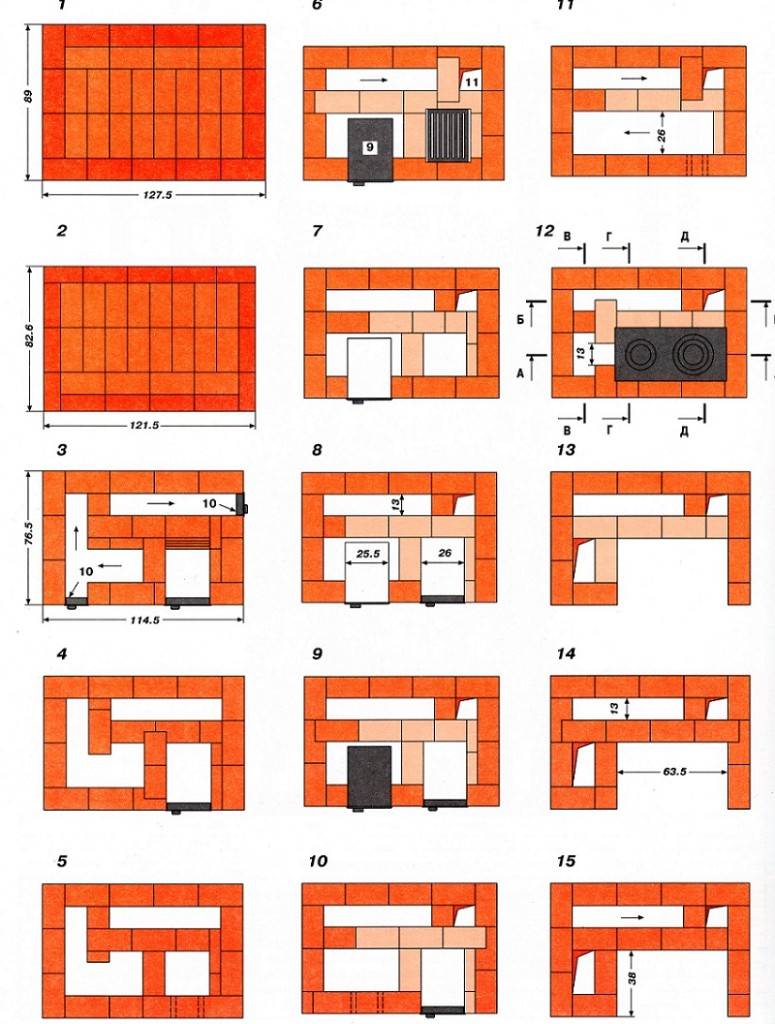

Печку с лежанкой своими руками можно сделать самостоятельно. Профессиональные каменщики и печники ловко разбираются в чертежах и схемах кирпичной кладки. Неопытному же строителю непросто разобраться в порядовке русской печи с лежанкой, поэтому следует выбрать простой вариант с понятной схемой и комментариями к каждому ряду.
Подробнее о внутреннем устройстве печи с лежанкой:
Заключение
При неукоснительном соблюдении порядовки, правил ведения кладки, наличии минимальных навыков работы с кирпичом и кладочными растворами можно получить качественную и функциональную печь, которая станет украшением вашего жилища.
Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер
Шведка имеет огромное количество вариаций. Кроме рассмотренного решения можно пристроить к ней полок, оборудовать водяной контур.
Весьма востребованными версиями являются следующие конструкции подобных печей:
- Шведка Буслаева – главная отличительная особенность заключается в ведении кладки тела печи ½ кирпича;
- Двухколпаковая шведка Бацулина.
