Отопление дома тепловым насосом: Система земля – вода и воздух – вода, а также вода – вода

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

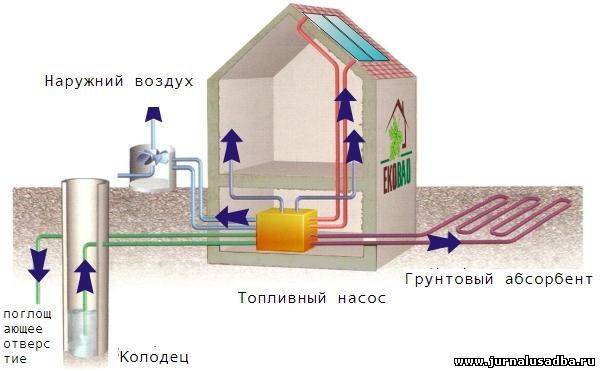

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

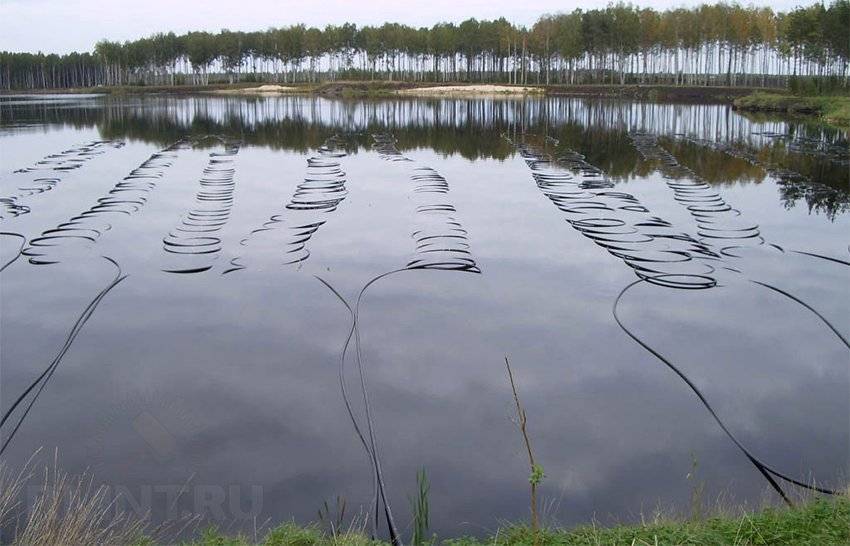

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Смотрите видео плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Монтаж своими руками

Если владелец дома хорошо разбирается в принципе работы и
схеме оборудования, можно собрать насос самостоятельно. Предварительно
требуется провести расчеты, для этого воспользуйтесь готовым ПО для оптимизации охладительных систем.

Видео монтажа

Меньше всего сложностей предполагает произведенный своими руками монтаж системы отопления дома «воздух – вода». Она будет состоять из двух каналов (для
подачи воздушного потока и для отвода отработанного), вентилятора и
компрессора. Компрессор не обязательно приобретать новый, допускается
воспользоваться рабочим устройством с холодильника или другого оборудования.
Рекомендуется использовать спиральный компрессор.

Этапы работы:

1. Сделать из медной трубы змеевик. Трубу, по
   которой будет поступать холодильный агент, разместить сверху.
2. Вмонтировать змеевик в разделенную напополам
   пластиковую емкость. Она будет выполнять роль испарителя.
3. Подключить терморегулирующий клапан и
   заизолировать его.
4. Собрать все элементы в блок и проверить его
   работоспособность.

Важно отметить, что данная процедура является достаточно
сложной для обычного человека. Непрофессионал не сможет правильно собрать все
детали и подключить терморегулирующий клапан. Лучше доверить выполнение работ мастерам,
т.к

ошибки в процедуре станут причиной неправильного функционирования
оборудования либо неэффективного потребления электричества

Лучше доверить выполнение работ мастерам,
т.к. ошибки в процедуре станут причиной неправильного функционирования
оборудования либо неэффективного потребления электричества.

Таким образом, тепловой насос – эффективный способ отопления частного дома. На сегодняшний день в России и странах СНГ использование данного оборудования не сильно распространено, однако в Европе и США такие установки активно применяются для отопления.

Выбирать подходящий тепловой насос рекомендуется на основании не только стоимости монтажных работ и эксплуатации, но и региона использования, условий строительства, площади участка и других факторов.

Безопасность и экологичность

Тепловой насос — хорошее устройство, которое идеально подойдёт для обогрева здания в качестве вспомогательного источника тепла.

В качестве топлива в таком случае используются ресурсы окружающей среды, поэтому тепловой насос считается возобновляемым источником энергии.

Главные преимущества — безопасность и экологичность, поскольку для эксплуатации не используется сжигание газа или угля.

Такой прибор не навредит человеку и окружающей среде, но использовать его следует с умом, поскольку в ряде случаев применение этого прибора может быть нецелесообразно с инженерной или экономической точки зрения.

Преимущества или недостатки?

Так как данные устройства появились у нас относительно недавно, многие россияне до сих пор относятся к ним с большим недоверием. В США, Европе и Японии их используют давно и успешно. Однако нельзя сказать, что такое оборудование для нашей страны абсолютная загадка, «терра инкогнита».

В СССР тоже проводились эксперименты, касающиеся таких альтернативных источников энергии. Однако широкого распространения эта технология так и не получила

Поэтому важно понять, почему, и имеет ли большой смысл замена привычных систем на эко-новинку? Приставка «эко» в этом случае может означать как экологию, так и экономию

Достоинства

Первое и несомненное преимущество тепловых насосов — значительная экономия электроэнергии. Да, им, в отличие от солнечных коллекторов, она необходима, однако в гораздо меньших количествах. Например, электрический котел (или обогреватель) забирает столько же энергии, сколько выдает тепла. Тепловой насос, наоборот, тратит минимум электроэнергии, а тепла производит в три-семь раз больше. Оборудование может потратить 5 кВт/ч, однако тепла оно выделяет не менее 17 кВт/ч. Высокий КПД — самое привлекательное качество тепловых котлов.

1. Серьезная экономия на энергоносителях. Цены на все виды топлива неумолимо растут, а тепловой насос позволит получать большее количества тепла при сократившихся расходах на электроэнергию.
2. Возможность установки в любой местности, так как источником тепла способны стать воздух вода либо грунт. Особенно актуально оборудование для участков, расположенных далеко от газовой магистрали.
3. Реверсивность установки. Тепловые насосы универсальны. Зимой они обеспечивают тепло, жарким летом дают возможность обеспечить помещению прохладу. Однако такой функцией оснащают не все модели.
4. Долговечность. Оборудование, за которым ухаживают должным образом, способно бесперебойно работать 25-50 лет. Замена компрессора может потребоваться раз в 10-15 (максимум 20) лет.
5. Возможность использования в любых условиях: там, где нет электричества, устанавливают бензиновый либо дизельный двигатель.
6. Экономия на техническом обслуживании. Оборудование не потребует на него больших расходов.
7. Бесперебойная работа при температуре -15°.
8. Полная автоматизация теплового насоса.
9. Безопасность для окружающей среды.
10. Бесплатность источника тепла.

Помимо плюсов есть у систем и слабые стороны.

Недостатки

К ним относится:

1. Цена тепловых насосов и стоимость обустройства геотермальной системы. Причем окупится оборудование далеко не сразу. Владельцам придется ждать как минимум 5 лет. Исключение — воздушные устройства, не требующие дополнительных вложений.
2. Необходимость добавления дополнительного источника тепла в тех регионах, где температура нередко бывает ниже -20°. Такая система называется бивалентной. Если не справляется тепловой насос, то подключается теплогенератор (газовый котел, электрообогреватель).
3. Экологичность, все же находящаяся под вопросом. Для человека угрозы нет, но она существует для экосистемы. Например, в грунте живут микроорганизмы — анаэробы. При сильном охлаждении пространства около труб им грозит неминуемая гибель.
4. Почти необходимость обеспечить в доме трехфазную электросеть. Для исправной работы теплового насоса надо свести к минимуму перепады напряжения, которые способны спровоцировать поломку установки.

Оптимально использование такого оборудования в системах, где низкотемпературный теплоноситель, пример — «теплый пол».

Чтобы понять, целесообразна ли покупка и установка теплового насоса, владельцам придется оценить все плюсы и минусы. Главные «противники» — экономия электроэнергии (топлива) и серьезные расходы на приобретение и установку. К существенным минусам ТН относят низкий КПД в холодное время года, однако есть модели, которые могут вырабатывать тепло даже при -35°. Но заплатить за них придется еще дороже.

Стоит ли тратиться на покупку и установку ТН? Каждый решает сам. Единоразовое вложение даст шанс навсегда забыть о больших счетах за отопление. Кроме того, в пользу оборудования свидетельствует его полная безопасность для жильцов, и почти полная — для окружающей среды.

Расчет горизонтального коллектора теплового насоса

Эффективность горизонтального коллектора зависит от температуры среды, в которую он погружен, ее теплопроводности, а также площади контакта с поверхностью трубы. Методика расчета достаточно сложна, поэтому в большинстве случаев пользуются усредненными данными.

• 10 Вт – при заглублении в сухой песчаный или каменистый грунт;
• 20 Вт – в сухом глинистом грунте;
• 25 Вт – во влажном глинистом грунте;
• 35 Вт – в очень сыром глинистом грунте.

Таким образом, для расчета длины коллектора (L) следует потребную тепловую мощность (Q) разделить на теплотворную способность грунта (p):

L = Q / p.

Приведенные значения можно считать действительными только при соблюдении следующих условий:

• Участок земли над коллектором не застроен, не затенен и не засажен деревьями или кустами.
• Расстояние между соседними витками спирали или участками «змейки» составляет не менее 0,7 м.

Преимущества водяных тепловых насосов

По сравнению с грунтовыми и воздушными тепловые насосы «вода-вода» обладают следующими преимуществами:

• в качестве источника тепла для водяных тепловых насосов используются открытые и закрытые водоемы;
• водоемы обладают положительной температурой даже в зимнее время;
• тепловой насос «вода-вода» имеет более короткий внешний контур – следовательно, коэффициент преобразования энергии выше;
• тепловые насосы «вода-вода» требуют меньше времени и затрат на подготовительные работы;
• контур водяного теплового насоса не мешает какой-либо деятельности (при грунтовом контуре запрещено строительство и ограничено земледелие).

Расчет

Разобравшись в работе циркуляционного насоса, надо правильно рассчитать его мощность. Данный процесс не такой простой, как кажется на первый взгляд. Лучше доверить его профессионалам, но можно и выполнить самостоятельно. Мощность насоса напрямую зависит от площади помещения, которое он будет отапливать. Например, если здание площадью 200 м2, то для его отопления понадобится 20 кВт мощности. Чтобы обеспечить в помещении оптимальную температуру, надо придерживаться следующего соотношения – 1 кВт тепловой энергии на 10 м2.

Затем надо обязательно высчитать разницу температур на подаче и обратке. Лучше всего выбирать показатель 10 градусов.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

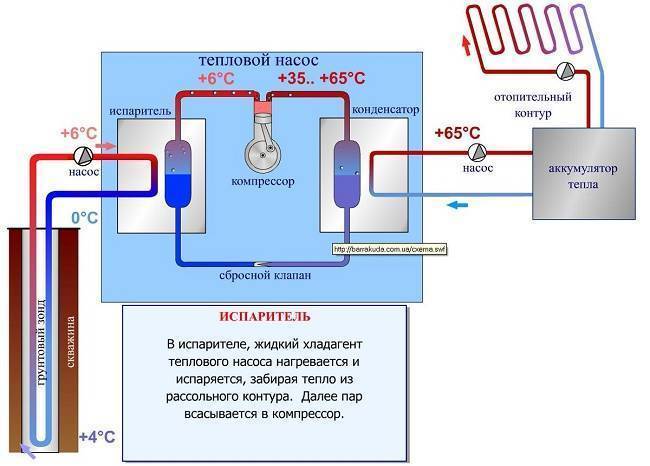

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Энергоносители за или против?

Однако это еще не все. Ценовой подъем на энергоносители и высокие затраты на их доставку приводят к стремительному увеличению стоимости на тепловую и электрическую энергию. А это заставляет потребителей искать новые пути экономии. Еще из школьных учебников мы помним, что передача тепла перетекает от разогретых тел к более прохладным, но никак не обратно. Наш многовековой опыт не помнит обратной процедуры, да и наука доказательно это подтверждает. Однако хитрые современные инженерные приемы делают допустимым переход тепла в обратном направлении – от менее разогретого тела к наиболее горячему.

Схема передачи тепла в тепловом насосе

Для нас нет ничего удивительного, например, в работе холодильника. Где тепло из морозильной камеры, температура в которой чаще отрицательная, выбрасывается в окружающую среду. Если применить это тепло для обогрева зданий, а холодильную камеру заменить испытанным, постоянно функционирующим природным источником тепла, то это и будет так называемый тепловой насос.

Простой тепловой насос (воздух-воздух) которым можно обогреть жилое помещение — это привычный всем кондиционер, с функцией обогрева. Можно с успехом использовать и его, ведь сегодня есть кондиционеры которые могут работать и при значительных минусовых температурах — до -15 гр. и ниже. Однако, если мы хотим получить наибольшую эффективность и комфорт, при обогреве целого дома таким экономичным методом (а тепловой насос экономичнее обычных теновых обогревателей в три, и даже более раз), то нужно использовать более продвинутые системы.

На заметку: многие задаются вопросом — как же так, ведь есть закон сохранения энергии. Почему такое несоразмерное соотношение отдачи тепла, с потреблением электроэнергии? Весь секрет в том, что в тепловом насосе электроэнергия тратится только на электромагнитную обмотку компрессора (которая конечно нагревается, но не это тепло идет на обогрев помещения), а тепловая энергия вырабатывается, «сосется», из внешней среды, благодаря особым процессам теплового насоса (само слово насос, указывает на это). Чтобы в этом разобраться, нужно знать больше школьного курса физики. Но попробуем пройтись по азам ниже.

Принцип работы тепловых насосов

В любом ТН имеется рабочая среда, именуемая хладагентом. Обычно в этом качестве выступает фреон, реже – аммиак. Само устройство состоит всего из трех компонентов:

Испаритель и конденсатор – это два резервуара, имеющие вид длинных изогнутых трубок – змеевиков. Конденсатор одним концом присоединяется к выходному патрубку компрессора, а испаритель – ко входному. Концы змеевиков стыкуются и в месте соединения между ними устанавливается редукционный клапан. Испаритель контактирует – непосредственно или косвенно – со средой-источником, а конденсатор – с системой отопления или ГВС.

Принцип работы теплового насоса

Работа ТН основана на взаимозависимости объема, давления и температуры газа. Вот что происходит внутри агрегата:

1. Аммиак, фреон или другой хладагент, двигаясь по испарителю, нагревается от среды-источника, допустим, до температуры +5 градусов.
2. Пройдя испаритель, газ достигает компрессора, который перекачивает его в конденсатор.
3. Нагнетаемый компрессором хладагент удерживается в конденсаторе редукционным клапаном, поэтому его давление здесь выше, чем в испарителе. Как известно, с ростом давления температура любого газа увеличивается. Именно это происходит с хладагентом – он разогревается до 60 – 70 градусов. Поскольку конденсатор омывается циркулирующим в системе отопления теплоносителем, последний также нагревается.
4. Через редукционный клапан хладагент небольшими порциями сбрасывается в испаритель, где его давление снова падает. Газ расширяется и остывает, а поскольку часть внутренней энергии была потеряна им в результате теплообмена на предыдущем этапе, его температура опускается ниже изначальных +5 градусов. Следуя по испарителю, он снова нагревается, далее закачивается в конденсатор компрессором – и так по кругу. По-научному этот процесс называется циклом Карно.

Но ТН все-равно остается очень выгодным: за каждый потраченный кВт*ч электроэнергии удается получить от 3 до 5 кВт*ч тепла.

Обзор производителей

Расходы на монтаж с учетом стоимости скважин могут составить от 5 до 10 тысяч долларов. При использовании открытого водоема будет дешевле в 1,5—2 раза.

Производители тепловых насосов делятся на три ценовых

1. Дешевые китайские. Например, Meeting (КНР), максимальная мощность — 7 кВт, отапливаемая площадь — 50—100 м2, цена — 95200 руб.
2. Под американским брендом производятся в том же Китае. Например, Mammoth (США/КНР), максимальная мощность — 7,8 кВт, отапливаемая площадь — 50 м2, цена — 261000 руб.
3. Самые дорогие традиционно — немецкие. Например, Stiebel Eltron (ФРГ), максимальная мощность — 9,9 кВт, отапливаемая площадь — 50 м2, цена — 645000 руб.

Рекомендуется выбрать оператора, предоставляющего весь комплекс услуг:

• проектирование;
• поставка;
• монтаж;
• пусконаладочные работы;
• сервисное обслуживание.

Цены на разные модели тепловых насосов

тепловой насос

Принципиальная схема

После изготовления теплообменников производят сборку газогидравлической схемы:

• устанавливают по месту компрессор, конденсатор и испаритель;
• паяют или соединяют на фланец медные трубы;
• подключают испаритель к насосу грунтового контура;
• подключают конденсатор к системе отопления.

1 — циркуляционный насос грунтового контура; 2 — испаритель; 3 — выход грунтового контура; 4 — терморегулирующий вентиль; 5 — компрессор; 6 — к системе отопления; 7 — конденсатор; 8 — обратка системы отопления

Электрическая схема (компрессор, насос грунтового контура, аварийная автоматика) должна подключаться по выделенной цепи, которая обязана выдерживать довольно высокие пусковые токи.

Обязательно использовать автомат защиты, а также аварийное отключение от реле температуры: на выходе воды из конденсатора (при перегреве) и выходе рассола из испарителя (при переохлаждении).

рмнт.ру

16.03.16

Тепловой насос вода-вода из компрессора кондиционера

Этот тепловой насос из кондиционера несложно изготовить своими руками, но вам понадобиться помощь хорошего мастера по ремонту холодильной техники.  Для изготовления вам нужно приобрести:

• Рабочий компрессор от кондиционера. Это может быть новый, купленный в магазине, но вполне подойдет б/у, главное, чтобы он был рабочим и ресурс его еще не был выработан. Уточните, с каким хладагентом он работает: вам нужно будет заправлять систему.

• Гибкая медная труба двух диаметров (сечение небольшое, типа тех, что используются в холодильниках) с толщиной стенки не менее 1 мм. Больший диаметр используем для изготовления змеевика конденсатора (12 метров), меньший — для змеевика испарителя (10 м).

• Металлопластиковая труба для теплообменников (12 м + 10 м). В нее засовываем медные трубы, и по ним циркулирует теплоноситель. Так что внутренний диаметр должен быть прилично больше наружного диаметра меди.
• Терморегулирующий вентиль (ТРВ).
• Термоизоляционная поролоновая труба (12 м + 10 м). Внутренний диаметр такой, чтобы можно было засунуть металлопластиковую трубу.
• Шаблон для изготовления змеевика — толстостенная труба (можно газовый баллон).
• Фреон для заполнения системы.
• Каркас для монтажа составляющих.
• Контролирующая аппаратура: датчик давления фреона и температуры, устройство защиты от холостого хода насоса, электропускатель, таймер.

Все эти составляющие с платой за работу холодильщика (за сборку и пайку, заливку фреона) составили примерно 600$. Плюс затраты личного времени на обустройство входного контура и сборку.

Теперь приступаем к изготовлению самого теплового насоса.

1. Первыми можно сделать змеевики. Сначала медные трубы вставляете в металлопластиковые, сверху на металлопластик надеваете термоизоляцию. На шаблон наматываете витки трубы. Стараетесь расстояние между ними делать одинаковым.
2. На раме закрепляете выбранный компрессор (был использован б/у на 1,2 кВт потребляемой мощности, а производительность по холоду 3,8 кВт). Для установки использованы автомобильные сайлент-блоки.

1. Теперь нужно будет установить и соединить теплообменники с компрессором. Для этого желательно пригласить «холодильщика», владеющего техникой капиллярной сварки (еще неплохо бы, чтобы он разбирался в тепловых насосах, а то вам долго придется объяснять, что и к чему). Он же заполнит систему фреоном и отрегулирует ее. Если вы не обладаете достаточными знаниями и навыками, самому это будет сделать в высшей степени проблематично, а работа с фреоном, вообще может закончиться травмой. Поэтому ищите хорошего специалиста и доверьте эту часть работы ему.

Это после работы «холодильщика»

1. Дальше подключаем внешний контур и отопительный.
   1. К входу испарителя через тройник подключаем воду из внешнего источника.
   2. К выходу металлопластиковой трубы через аналогичный тройник воду отводим.
   3. Таким же образом подключаем отопительный контур к змеевику конденсатора.

2. Включаем систему — все должно работать. Но для нормальной работы необходимо будет еще контролировать наличие движения теплоносителя в первичном и отопительном контуре, температуру в них, контролировать давление фреона, чтобы можно было отследить утечку. Вообще, системе нужна надежная автоматика, а пока ее не подобрали можно поставить обычный пускатель. Но нужно помнить, что после любого отключения компрессор запускать можно только после того, как выровняется давление фреона в системе (10-15 мин).
