Отапливаем дачу своими руками: водяное и электрическое отопление, камины, печи

Водяное

Водяное отопление — это замкнутая система, по которой непрерывно циркулирует горячая вода. В качестве нагревательного элемента выступает котел. В каждой комнате устанавливаются радиаторы. От котла вода по трубам циркулирует по контуру и, проходя через радиаторы, отдает тепло.

Преимущества водяной системы зависят от типа топлива, которое используется котлами. Если вблизи есть газовая магистраль, то разумнее приобрести газовый котел. Газовое топливо считается самым экономичным. Однако такие конструкции нуждаются в регулярном обслуживании специальными службами. Для негазифицированной местности лучше приобрести твердотопливные котлы.

Использовать жидкое топливо для котла нецелесообразно, так как оно дорого стоит и потребуется сооружение специального резервуара в земле для его хранения.

Расход топлива

Пример № 1. Расчета потребления топлива в водяной системе обогрева: в качестве топлива будет выступать газ, так как он является самым распространенным. Для расчета понадобится мощность агрегата и площадь отапливаемого жилья. Мощность котла для частного строения определяется исходя из пропорции: 1 кВт на 10 м². Для помещения площадью 100 м² потребуется котел мощностью 10 кВт.

Чтобы рассчитать расход топлива, необходимо мощность котла умножать на 24 часа и на 30 дней. В итоге получим 7200 кВт/час. Так как агрегат не всегда работает на полную мощность, то это число необходимо разделить на 2. Месячный расход топлива примерно равен 3600 кВт/час. Отопительный период длится примерно 7 месяцев. Расход топлива за отопительный период равен 3600*7 = 25200 кВт/час.
Учитывая, что 1 м³ топлива вырабатывает 10 кВт/час энергии, получим: 25200/10 = 2520 м³.

Полученное значение переведем в денежный эквивалент: стоимость газа за 1 м³ в среднем по стране — 4,97 рублей. Соответственно, газовое отопление за год: 4,97 *2520 =12524,40 рублей.

Плюсы и минусы

Основными преимуществами системы водяного отопления являются:

• оперативный обогрев даже большого помещения;
• бесшумность работы;
• обеспечение одинаковой температуры во всех помещениях;
• экономия топлива;
• простота в обслуживании и ремонте;
• повышение эксплуатационных сроков.

Как сделать теплообменник самостоятельно?

Покупать дорогие изделия из нержавейки для эксплуатации в бане нецелесообразно. Теплообменник для печи в бане можно легко изготовить самостоятельно. Как сделать теплообменник банной печи своими руками? Пошаговая инструкция будет ниже.

Материалы и инструменты

Какие материалы имеют для теплообменника печи в бане первостепенное значение? Зависит от того, сколько воды нужно нагреть. Вот примерный список того, что понадобится:

• металлический лист, толщина 2-3 мм — S=2*(0,40*0,80+0,40*0,20)+0,80*0,20 = 2*(0,32+0,08)+0,16 = 0,96 м2
• кран Ø32 мм — 2 шт.
• обратный клапан Ø32 мм — 1 шт.
• фитинги Ø32 мм— 6 компл.
• патрубки Ø32 мм — 6 шт.
• вентиль Ø32 мм (для слива) — 1 шт.
• труба металлическая, гофрированная Ø32 мм — 3 м.
• труба Ø32 мм (холодный водопровод) — по необходимости.
• уплотнительный шнур для герметизации соединений — 1 упак.
• электроды — 1 пачка.

Какой инструмент используется? Вот список:

• сварочный инвертор;
• «болгарка»
• прочие инструменты.

Расчет размеров

Мощность нагревателя должна соответствовать мощности самой печи. Рекомендуют сделать теплообменник, руководствуясь следующим:

1. Теплообменник не должен потреблять больше 10% от мощности самой печи. В таком случае, мощности печи хватит и на обогрев помещения. Топливо будет расходоваться максимально эффективно. Время нагрева не увеличится.
2. Суммарная длина труб не должна превышать 3 метра. Нужно сделать необходимый уклон, который составляет 2500 на прямой подаче, а на обратной — больше 300 в сторону печки. Так теплоноситель будет эффективно подаваться самотеком. В противном случае, не обойтись без насоса.
3. Воды должно быть достаточно. Она должна нагреваться не более двух часов, но не закипать. Если сделать бак слишком малого объема, теплоноситель очень быстро закипит. Если котел находится непосредственно в парилке, мыться там будет очень тяжело. Тяжелый пар заполнит помещение и нормально дышать станет невозможно. При слишком большом объеме бака из металла, теплоноситель может и вовсе не нагреться.
4. Не забудьте, что когда печь прогорит, вода все же какое-то время должна оставаться горячей. Поэтому, нужно заложить необходимый запас мощности.

Учитывая все вышесказанное, попробуем подобрать оптимальный теплообменник из металла. Принимаем, что для прогрева воздуха в бане нужно 5 кВт. Тогда мощность теплообменника из металла составит 10 кВт, а его площадь — 1 м2. На возможные теплопотери отнесем 3 кВт. Тогда монтаж 1 м2 теплообменника даст нам 7кВт энергии. Время нагрева воды — 2 часа. Тогда требуемую площадь теплообменник определим по формуле: S = 1/7*W, где

W = 0,00117*V*(tk-tн) /T= 0,00117*65*(70-10) /2= 2,3кВт, отсюда S = 1/7*W=1/7*2,3 = 0,33 м2, где S — требуемая площадь теплообменника, м2;

W — требуемая мощность теплообменника, кВт (важно определить ее правильно); V — объем воды, которую надо нагреть, принимаем 65 л (достаточно для 4-х человек); tk – требуемая температура воды, принимаем 700С (оптимальная температура горячей воды); tн – изначальная температура воды, принимаем 100С. Требуемая мощность печи — 5+2,3 = 7 кВт. 0,3 кВт можно не учитывать, т

к. 10% от изначальной мощности печи — допустимая потеря (0,3кВт

0,3 кВт можно не учитывать, т. к. 10% от изначальной мощности печи — допустимая потеря (0,3кВт

Инструкция по изготовлению

1. Правильно изготовим 2 бака для воды: один лучше делать в форме цилиндра (для теплообменника), второй — прямоугольный (выносной). Размеры рассчитываем индивидуально, исходить лучше из расчета выше и собственных потребностей.

   Варианты конструкций

2. Изготавливаем змеевик, устанавливаем в бак.

   Пример конструкции змеевика 1

   Пример 2

   Пример 3

   Пример 4

3. Наполняем водой и испытываем в течении 6 часов. Все швы должны быть герметичны, отпотин и утечек быть не должно. Содержание воды в баке при отрицательной температуре запрещено.
4. Привариваем 2 патрубка для прямой и обратной (нижней) подачи, чтобы организовать циркуляцию.

Как сделать отопление дачного дома самостоятельно

Когда правильный выбор в пользу той или иной системы отопления выбран, можно приступать к её монтажу. При наличии определённых практических навыков сделать отопление дачного дома своими руками не представляет особого труда. Единственное, что требуется от вас в данном случае – соблюдение последовательности работ и необходимых мер безопасности, особенно при устройстве систем, работающих на газу.

В первую очередь устанавливаем котёл отопления, причём именно от правильной установки его зависит эффективность всей системы отопления. После этого стоит разбросать по дачному домику трубопровод в той последовательности, как на схеме подключения, которую вы должны были составить предварительно. На этом этапе станет ясно, в достаточном ли количестве куплены трубы и фитинги, к выбору которых также надо подходить основательно. Сэкономив один раз на качестве фитингов, вы гарантируете себе много проблем.

Очень важным моментом при устройстве системы отопления является выбор приборов отопления – радиаторов. Сегодня используется большое количество радиаторов отопления, среди которых можно выделить чугунные, стальные, алюминиевые и биметаллические. Есть ещё устройства, изготовлены из меди, но они являются очень дорогим. Для устройства индивидуального отопления дачного дома можно использовать любой тип радиаторов, однако самыми популярными являются алюминиевые радиаторы, которые для этого подойдут идеальным образом. Что касается биметаллических радиаторов, то они имеют самые хорошие свойства в плане теплоотдачи, имеют прекрасный внешний вид, но их целесообразней использовать в центральных системах отопления и в системах, имеющих большое рабочее давление.

Учитывая важность радиаторов отопления, к их монтажу надо отнестись крайне серьёзно. Все работы по навешиванию радиаторов начинаются с его паковки

Здесь тоже есть свои особенности подключения, которые зависят от выбранной схемы отопления и особенностей помещения. Можно использовать одностороннее, перекрёстное и нижнее подключение. Самым эффективным является одностороннее подключение радиаторов, в других случаях происходят некоторые потери в мощности приборов. Собрав радиатор по одной из рассмотренных схем, необходимо их навесить на предварительно установленные настенные крепления.

После того, как котёл и приборы отопления установлены, можно подключать их к системе трубопровода. К слову сказать, и трубопроводы имеют часто различный состав и могут отличаться значительно. Прежде всего, это связано с материалами, из которых они изготовлены. Для этого используют стальные, полипропиленовые, металлопластиковые и медные трубы. Что касается медных труб, то они очень дорогие и плохо стыкуются с другими материалами. Наибольшей популярностью пользуются металлопластиковые трубы, которые одинаково эффективно работают в системах водоснабжения и отопления.

После того как отопление на даче своими руками вы собрали, можно производить пробное включение и запуск системы в эксплуатацию

На этом этапе важно предварительно проверить все подключения и соединения визуально, после чего можно включать отопительный котёл, чьё подключение на последнем этапе выполнения работ нужно поручить специалистам соответствующих служб. Если это газовый котёл, то необходимо вызвать представителя службы газа, в случае с электрическим котлом отопления вам вряд ли можно обойтись без квалифицированного электрика, который сделает это подключением безопасным

Говоря об используемых на даче системах отопления, не стоит забывать и о традиционных некоторое время способах отопления загородных домов. Это камины и печи, которые при правильном монтаже способны обеспечить теплом одноэтажную или двухэтажную дачу средних размеров. Что касается печей, то они уже давно не те, к внешнему виду которых мы привыкли. А современные камины и не только способны нагреть воздух в комнате, но и могут подчеркнуть любой стиль интерьера. Сегодня это не только устройства, работающие на традиционном твёрдом топливе, но и электрические камины, работающие достаточно эффективно.

Стояки отопления и установка в дачной постройке

Для установки стояков отопления (рис 2) важно придерживаться определенных указаний:

• Установка стояков должна совершаться лишь по шнуровому отвесу.
• Данные трубы по своей длине и ширине стоит уменьшать, в целях экономии металлического материала.
• Самым выгодным местом на даче под стояк отопления является угол постройки, который образуют наружные стены.
• Если дом имеет несколько этажей, то под лестничными клетками стояки располагаются дополнительно.
• Если стояки отопления планируются скрытыми в стенах, то их прикосновения к конструкциям должно быть исключено.
• Там, где стояк проходит перекрытие, он устанавливается в специальную жестяную гильзу или обрезанные широкие трубы. Гильзы по краям должны на 2-3 см быть выше пола или потолка, чтобы во время нагрева эти трубы отопления не испортили штукатурку.
• Если стояк проходит сквозь деревянные сооружения – тем местам необходима изоляция.

Обогрев дома дровами

Для дровяных котлов используют соответствующее топливо. Заготовив материал, его сушат, затем перерабатывают в маленькие поленья. Продукт хранят в помещении с небольшой влажностью воздуха. Килограмм дров с влажностью менее 20% способен выдать 4 кВт тепла

Важно следить за сухостью топлива, в противном случае расход увеличивается

Сколько нужно заготовить

Для выработки 1 кВт энергии с дров понадобится 360 кг топлива. Для стандартной печи с мощностью 150 кВт потребуется примерно 2,7 куб. м. леса.

Этого числа достаточно для обогрева дома площадью 150 кв. м. в течение месяца. Переводя в килограммы, получится порядка 1,3 тонны древесины влажностью 20% или менее.

Таким образом, на зиму потребуется около 4 тонн леса.

Процесс топки

Поленья поджигаются и подкладываются по мере сгорания. Дрова содержат в специальном помещении, где поддерживается низкая влажность, но часть их находится возле котла. Таким образом получают топливо, подсушенное теплом устройства.

Котёл чистят каждую неделю. Это позволит поддерживать высокий КПД печи.

Внимание! Раз в 5—6 месяцев очищают дымоход, что улучшает вывод вредных продуктов сгорания. Подставку для золы чистят по мере накопления

Подставку для золы чистят по мере накопления.

Дешёвое отопление

Лидером недорогого отопления можно назвать схему под обозначением «ленинградка». Конечно, нет необходимости лишних расходов на трубы, метизы, фитинги, насосы, датчики температуры и другие элементы. Но по качеству комфорта новые системы в разы лучше устаревшего дешёвого варианта. Обычно «ленинградку» устанавливают при недостатке средств или в быстром варианте монтажа. Специалисты уже давно рекомендуют устанавливать продвинутые системы отопления. Они работают дольше, греют лучше и не требуют частого технического обслуживания.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как сделать отопление на даче для круглогодичного использования

В системе водяного отопления в качестве теплоносителя применяют антифриз

Если вы периодически посещаете свой дачный домик и зимой, то не обойтись без более серьезной системы отопления. И камин, и печка-буржуйка, конечно, тоже могут быть установлены. Но в силу того, что оба этих способа обогрева требуют постоянного наблюдения и регулярной добавки топлива, использовать их в ночное время не очень удобно. А ведь именно ночью самые низкие температуры и самая большая потребность в тепле – не двигаясь человек быстрее замерзает

Поэтому, чтобы обеспечить комфортный отдых зимой нужно позаботиться о качественном отоплении на даче, не важно, будете вы использовать готовое оборудование или сделанное своими руками

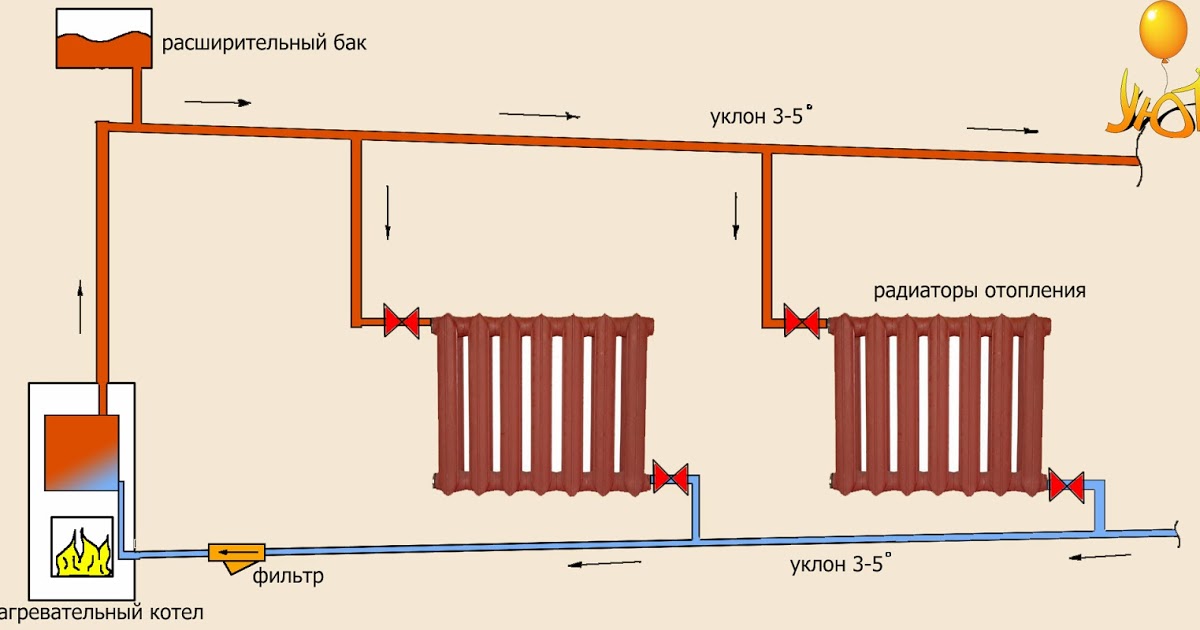

Проверенным способом обогрева дачного домика является система водяного отопления. Правда использовать в этом случае в качестве теплоносителя рекомендуется не воду, а антифриз. Это защитит систему от размораживания в то время, когда отопление не используется. Создать схему водяного отопления дачи вполне возможно своими руками. Для этого нужно:

• сделать расчет необходимой мощности котла (она зависит от площади дома и материала, из которого он построен);
• измерить протяженность трубопроводной системы и подсчитать количество радиаторов (зависит от способа разводки);
• закупить все необходимое оборудование и комплектующие;
• произвести установку отопления на даче.

Если у вас нет опыта монтажных работ, то необходимо проконсультироваться со специалистами. Так как существует масса нюансов, которые сделают эксплуатацию отопительной системы беспроблемной в дальнейшем.

Схема водяного отопления дачи может функционировать на различных источниках тепла. То есть котел, который непосредственно нагревает теплоноситель, может работать на разных видах топлива. Поскольку котел – самое дорогостоящее звено этой цепочки, то и выбор его – наиболее ответственное дело.

Простейший котел для отопления дачи, работающий на дровах или угле, может быть самодельным. Для этого встраивают бак с теплоносителем в уже существующую печь. А затем, от котла проводят с небольшим уклоном трубы по всему дому. Нагреваясь, теплоноситель движется вниз по трубам, в радиаторах отдает большую часть тепла и затем стекает обратно в котел. Так выглядит простейшая однотрубная схема отопления дачного дома. Если же вы хотите иметь возможность использовать для хозяйственных нужд горячую воду из системы, то необходимо монтировать более сложную двухконтурную разводку. В любом случае, прежде чем приступать к монтажу отопления на даче, нужно предварительно спроектировать отопительную систему, и постараться учесть все нюансы эксплуатации.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
2. Габариты. Должны вписываться в помещение для установки.
3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Виды систем отопления

Автономное отопление в частном доме имеет широкий ассортимент систем. Если комбинированную систему соорудить не является возможным, то обсуждение каждой отдельно позволит безошибочно подобрать оптимальный вариант.

Водяное

Наиболее популярный вид для частного дома. Водяное отопление выигрывает у других за счет большой разнообразности: схемы, котлы, батареи – все это имеет несколько вариаций. Также отличается надежностью и легкостью в использовании. Дорогая сборка отплатит в будущем дешевыми затратами в эксплуатации. Обогрев хоть и медленный, но теплоноситель всегда будет заполнен жидкостью. А непростой процесс установки забудется последующей экономией и бесшумной работой.

Воздушное

Эта отопительная система имеет три пути нагревания воздуха: газом, электричеством или водой. Воздуховоды смешивают прохладный воздух дома вместе с уличным, фильтр его чистит, и дальше за работу принимается воздухонагреватель.

Из плюсов можно выделить возможность контролировать как температуру, так и вентиляцию, что означает экономичность. Также поступает исключительно отфильтрованный воздух, а летом вовсе можно оформить превращение в кондиционер. Все это закрепляется долговечностью и легкой заменой деталей.

Из минусов существуют только большой размер всей системы, что приводит к обязательному проектированию конструкции на раннем этапе строительства частного дома.

Паровое

Все еще используемый выбор, но только с различными комбинациями топлива (газ, электричество, уголь и даже дрова), так как это гораздо дешевле. Паровой котел и трубы обеспечивают цикличную подачу тепла. При этом, качество работы будет исходить от выбранной модели этого котла. Главными достоинствами являются быстрота и экологичность обогрева и теплоотдачи.

Недостатков будет побольше. Теплоноситель постоянно подвергается высоким температурам. В совокупности с взрывоопасностью таких котлов это требует непрерывных проверок системы и документы, позволяющие владеть ею. Шум во время работы, а также тяжелая и дорогая установка служат добивающими факторами, почему данный вариант не является оптимальным для дома.

Печное

Это, по сути, печи и камины. Разумеется, подойдут разве что как временный вариант или дополнение к основной системе обогрева. Невозможность равномерно распределять тепло по всей площади делает их лишь предметом декора для больших домов. Дачи – главное место использования печного отопления.

Проблема использование печного отопления так же заключается в скоплении сажи в трубе, из-за больших ее объемов она загорается и может привести к возгоранию дома. Подробнее можно узнать в статье — как прочистить дымоход от сажи.

Газовое

Если по разным причинам в доме отсутствует газ, то приходится прибегать к данной системе отопления. Для этого понадобится газгольдер и пропан-бутан, который будет заливаться в эту емкость.

Достоинств не так много, но они вполне значительны. Во-первых, предоставляет абсолютную автономию. Оборудование имеет хорошие эксплуатационные характеристики. А тепло является абсолютно экологичным.

Недостатки уже знакомые: сложный монтаж и последующая заправка газгольдера, необходимость специальных документов и высокая стоимость. Если рядом проходит газовая магистраль, но газ все равно не подключен, топливо потребуется содержать в особых установках. Для кого-то проблемой могут стать и регулярные визиты сервисных служб.

Солнечное

Солнечные батареи — наиболее экологичная система отопления. Основным источником тепла может служить исключительно в местах, где круглый год лето (но отопление там вовсе не нужно). В остальных случаях не более чем дополнение к основному варианту.

Из плюсов – легкая и длительная эксплуатация, ненадобность топлива, отличное сочетание с теплым полом. Да и монтаж особых проблем не создаст.

А вот провести корректный расчет для последующей установки – задача непростая. Еще и кровля должна быть под углом 30 градусов. Выполнять это самостоятельно не рекомендуется.

Электрическое

Для отопления электричеством должна быть веская причина: нет альтернативы либо есть финансовые возможности. Это связано с высокой ценой энергоносителей, которыми являются теплые полы, специальные камины, инфракрасные нагреватели и конвекторы.

Если сами электро носители дорогие, то вот их установка и ремонт обойдется вполне дешево. Еще одним плюсом является экология и возможное получение горячей воды. Бонусом идет возможное перемещение оборудования при необходимости.

Необходимость в многофазовых распределителях и большой мощности служат главными недостатками электро отопления. А проблема в подаче электричества приведет к неполадкам всей схемы.
