Схема отопления и установка твердотопливного котла

Ход установки твердотопливного котла

Несмотря на прогресс в сфере электрификации и газификации страны, есть еще много мест, где эти коммуникации практически отсутствуют. Но даже там, где они есть, многие люди предпочитают устраивать в своих домах автономное отопление и горячее водоснабжение.

Для этого производится установка твердотопливного котла, что позволяет получить тепло и горячую воду в частном доме, коттедже или даче при гораздо меньших эксплуатационных затратах и финансовых вложениях. Выбор этого вида оборудования довольно большой, но все оно имеет достаточно понятные схемы подключения к различным видам отопления.

Схема подключения котла на газе

Что касается газовых агрегатов, то схема подключения отопительного котла тоже может быть одно- и двухконтурной, с принудительной или естественной циркуляцией. Для экономии энергоносителя в обвязку может быть встроен теплоаккумулятор.

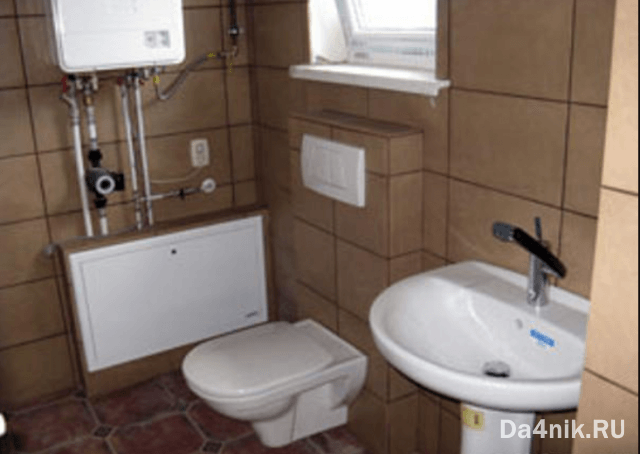

Монтаж газового нагревательного оборудования

Придерживайтесь следующей последовательности установки газового котла:

1. Под напольный агрегат подготовьте прочное основание и установите на него котел. Настенное оборудование закрепите на стене с помощью кронштейнов. Как правило, держатели для навески котла идут в комплекте с ним. Навесной прибор устанавливается от пола на расстоянии 100-160 см.
2. Патрубок нагревательного оборудования подключите к дымоходу. Следите, чтобы места соединения были герметичными.
3. Для заполнения сети водой подключите прибор к системе водоснабжения дома. На подающем патрубке установите устройство грубой очистки. С обеих сторон от фильтра монтируют запорную арматуру. Аналогичная конструкция из фильтра и запорных вентилей крепится на патрубке обратки.
4. На обратной магистрали до котла монтируется насосное оборудование. Желательно установить насос на байпасе с запорной арматурой. Благодаря этому при отсутствии электроснабжения можно переключаться на естественную циркуляцию.
5. До первого разветвления отопительной магистрали делают подключение к сети водоснабжения.
6. На патрубке подачи газа до подсоединения магистрали устанавливается запорный вентиль.

После устройства обвязки котла и сборки сети выполняют проверку герметичности системы отопления. Опрессовку проводят только квалифицированные специалисты из лицензированных организаций. Для проведения гидроиспытаний в сети создается повышенное давление, которое поддерживается на протяжении 30 минут. Затем проводится пробный запуск системы, а также ее работоспособность в разных режимах. После испытаний выдается акт на ввод котла в эксплуатацию.

Основные разновидности

На фото — котел и наиболее популярные виды топлива

Современные твердотопливные котлы для дома в соответствии с эксплуатационными особенностями, подразделяются на следующие разновидности:

• модификации с подачей топлива своими руками;
• модификации с автоматической подачей топлива;
• отопительные печи как отдельная группа оборудования.

Модификации с ручной подачей, в свою очередь, бывают следующих типов:

• традиционные классические котлы отопления на твердом топливе для дома;
• оборудование, работающее за счет реакции пиролиза;
• отопительные котлы длительного горения на твердом топливе.

Также инструкция выбора и эксплуатации твердотопливных котлов во многом зависит от их энергозависимости. Классические устройства с ручной подачей топлива и ручным розжигом не испытывают потребности в электроэнергии.

Более совершенные автоматизированные устройства предполагают необходимость в постоянной подаче электроэнергии. В этом случае электричество необходимо для розжига и подачи топлива и для стабильной работы принудительной системы отведения отработанных газов.

Современные твердотопливные котлы, как и прочее отопительное оборудование, подразделяются на одноконтурные и двухконтурные модификации.

Одноконтурные модификации предназначены только для нагревания теплоносителя для последующей подачи в систему.
Двухконтурные модификации более функциональные, так как разогревают не только теплоноситель, но и воду. Двухконтурные котлы отопления могут оснащаться двумя или одним теплообменником.

Если теплообменника два, то вода и теплоноситель могут разогреваться до необходимой температуры одновременно. Если теплообменник один, то теплоноситель и вода греются поочередно.

В зависимости от типа используемого топлива, мощность бытовых котлов может достигать от 10 до 80 кВт. Наибольшая мощность достигается при использовании в качестве топлива каменного угля и кокса.

Конструкционные особенности классических котлов

Схема устройства современного оборудования

Классические твердотопливные котлы для частного дома — это широкий ассортимент оборудования. Но, по сути, все эти устройства мало чем отличаются от обычной печи.

Единственным существенным отличием является наличие встроенной емкости контура, по которому циркулирует теплоноситель. Такие конструкции с давних пор повсеместно эксплуатируются как частных домах, так и в небольших кочегарках при зданиях жилищного или общественного назначения.

Твердотопливные котлы для отопления частного дома — внешний вид

Принцип работы классического твёрдотопливного котла прост — в топку закладывается определенное количество топлива, которое при горении выделяет энергию, необходимую для разогрева воды в нижней части контура (в теплообменнике).

Типоразмеры и конфигурация теплообменников как стальных, так и чугунных могут существенно отличаться. И это во многом определяет мощность и производительность оборудования.

Твердотопливные котлы оснащаются расширительным баком, который является обязательным элементом для обеспечения естественной циркуляции. В более сложных установках контур может быть доработан за счет применения циркуляционного насоса, который способствует более стабильному поддержанию давления.

Особенности автоматизации отопительного оборудования

Автоматизированный котел с устройством для автоматической подачи

Для того чтобы отопление загородного дома твердотопливным котлом было менее зависимым от участия человека, применяются высокотехнологичные системы автоматизации. Разумеется, за счёт применения таких систем, цена оборудования существенно увеличивается.

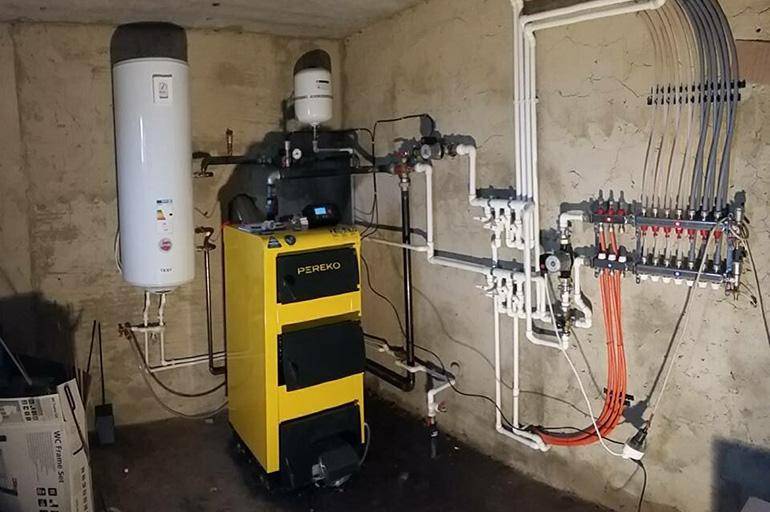

Современная котельная

Среди элементов автоматизации отметим следующее:

• Устройства, подающие топливо в топку, представляют собой бункер с дозирующим приспособлением.
• Устройства, отвечающие за переворот колосниковой решетки.
• Устройства очистки зольника.
• Отдельные модификации оборудования обеспечивают возможность удаленного управления посредством интернета или мобильной телефонии.

Вследствие использования систем автоматизации котел автономно работает в течение недели.

Способы подключения

Довольно распространенным способом является подключение водонагревателя в систему по закрытой схеме.

Корпус твердотопливных котлов не оборудован расширительным бачком, циркуляционным насосом и прочими элементами, обеспечивающими безопасность его эксплуатации. Поэтому все это оборудование должно быть обязательно включено в обвязку котла со стороны теплового контура.

При врезке прибора в систему надо помнить, что расширение теплоносителя в этих агрегатах часто принимает неконтролируемый характер.

Поэтому монтаж твердотопливного котла лучше вести по открытой схеме, когда излишки воды при перегреве просто выльются через трубку расширительного бачка. В обратном случае повышенное давление в трубах может привести к их разрыву.

Со смесительным узлом

Второй способ подключения предполагает наличие смесительного узла. Согласно инструкции теплоноситель при входе в котел должен иметь температуру нагрева минимум 60 градусов для того, чтобы избежать больших тепловых перепадов. Нарушение этого пункта уменьшит срок службы агрегата и приведет к излишнему его загрязнению.

Чтобы избежать таких неожиданностей, к обвязке нагревателя надо подключить смесительный узел, который будет по необходимости подавать горячую воду из трубопровода и перемешивать ее с холодной водой из системы.

Третий способ – это схема подключения к обвязке котла буферной емкости для регулирования температуры воды. Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления.

Таким образом, тепловой контур ограждается от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

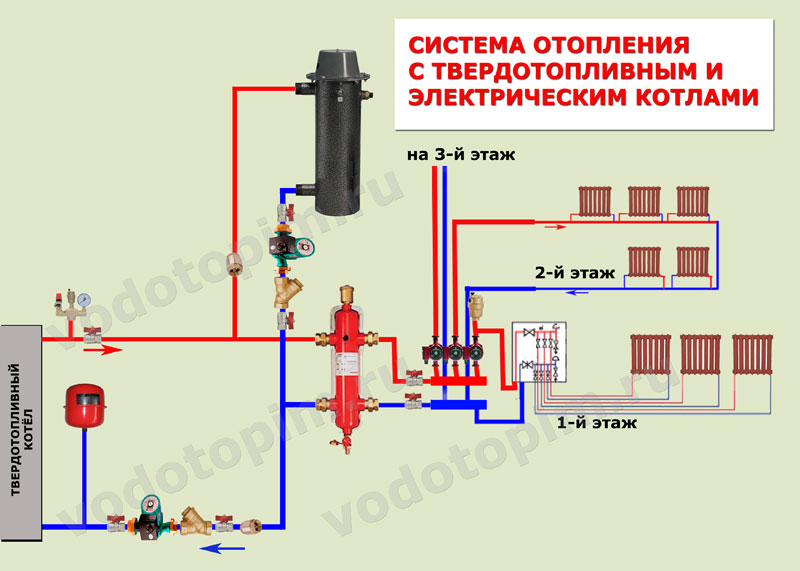

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется:

• термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
• комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Принцип работы твердотопливных котлов

Котлы имеют модульную конструкцию, состоящую из нескольких устройств в одном корпусе:

• теплообменника;
• топки с дверцей;
• колосниковой решётки;
• зольника с люком для прочистки;
• терморегулятора.

Отопительный котёл работает по следующему принципу:

1. В камеру загружают топливо, поджигают. Дрова или альтернативные материалы сгорают, образуя СО.
2. Температура воздуха увеличивается и газы поднимаются выше в дымоход.
3. Горячие воздушные потоки, вытесняя холодные, перемещаются по отопительной сети.
4. По мере их продвижения жидкость в теплообменнике нагревается.

За подведение воды отвечает впускной патрубок, а за поступление горячего носителя в радиаторы — коллектор обратки. Обе точки подключения контура рекомендуют оборудовать температурными датчиками.

Инструкция по установке

Для естественной циркуляции необходимо соблюдать уклон труб с верхней точки

Решив сделать отопление в частном доме своими руками, котел на твердом топливе нужно правильно установить. Основным принципом работы агрегата является перепад высот между нижней и верхней частью водяного контура. Кроме этого необходима высокая труба для создания хорошей тяги. Если дом имеет ленточный фундамент, для размещения оборудования целесообразно использовать цокольный уровень. Если такой возможности нет, придется его ставить на первом этаже. Чтобы обеспечить хорошую циркуляцию теплоносителя, потребуется установить небольшой центробежный насос.

Перед тем как начать монтажные работы, необходимо подготовить помещение к установке котла.

Последовательность работы следующая:

1. Вынести все горючие объекты.
2. Сделать из бетона прочное основание для прибора.
3. Закрыть деревянные изделия листами железа или асбестоцемента.
4. Обустроить производительную вентиляцию. Необходимо предусмотреть вероятность отключения электричества и сделать приточно-вытяжную систему, работающую на естественной тяге.

Принципы обвязки

Перед тем как браться за подключение теплогенератора на твердом топливе, нужно внимательно изучить базовые элементы схемы, отвечающие за надежность работы системы. Речь пойдет о группе безопасности и узле смешения.

Первая состоит из следующих элементов:

1. Манометр. Он позволяет визуально отслеживать давление внутри системы.
2. Воздухоотводчик. Его обычно ставят на выходе из котла. Его задача — эвакуация воздушных пробок.
3. Предохранительный клапан необходим для стравливания избыточного давления.

На отрезке между патрубком и группой элементов безопасности не должно быть никакой запорной арматуры.

Один из элементов обвязки – манометр

Работает смесительный узел следующим образом:

1. После воспламенения топлива клапан не дает холодному теплоносителю поступать в систему из большого контура. Это приводит к тому, что насос гоняет его по малому кругу.
2. На обратке стоит температурный датчик, идущий к термоголовке клапана. После прогрева теплоносителя до температуры выше 50°C насадка срабатывает и меняет положение штока.
3. Клапан открывается, и подогретая жидкость малым потоком начинает подступать в рубашку котла и там смешиваться с нагретой водой.
4. После прогрева системы и повышения температурных значений обратки до безопасных значений узел смешения полностью открывает ток нагретой жидкости по обратному трубопроводу.

Воздухоотводчик также является элементом системы

Обвязка может осуществляться с помощью стальных или полимерных труб. В последнем случае рекомендуется помнить о следующих правилах:

1. Пластик лучше не использовать. Он может не выдержать аварийного повышения давления в системе.
2. Саму обвязку лучше делать с помощью стальных и медных труб, а полимерные аналоги можно применить при подключении к коллектору, направляющему теплоноситель по контурам.
3. При использовании толстостенных пластиковых труб между смесительным узлом и патрубком водонагревателя наблюдается заметная задержка реакции температурного датчика на нагрев воды.

Циркуляционный насос нужно монтировать на трубе обратки. Это обеспечит циркуляцию воды по малому кругу. А вот на трубу подачи его ставить нельзя — там пароводяная смесь, которая при перегреве может вывести устройство из строя и спровоцировать взрыв котла.

Обвязка котла на твердом топливе полипропиленом

Пластиковые трубы имеют широкое распространение. Это обусловлено их приемлемой стоимостью, а также универсальностью. Благодаря полипропиленовым трубам можно избежать любых неприятностей и выполнить контур любой сложности. Скрепляются трубы посредством паяльника и фитингов.

Старайтесь сцепить их таким образом, чтобы соединений было как можно меньше.

Это обусловлено тем, что часто в участках пайки внутренний диаметр заужается, а из-за этого образуется ненужное гидростатическое напряжение и производительность котла падает. Если конструкция позволяет, то лучше применять отводы с плавным переходом, так вы исключите резкие перепады. Современный полипропилен спокойно выдержит температуру теплоносителя до 95°C, срок его эксплуатации достигает 50 лет без надобности производить какое-то серьезное обслуживание.

Подводя итог всего вышеописанного, стоит отметить, что описанные схемы обвязки твердотопливного котла очень популярны сегодня. Это обусловлено их простотой и надежностью. Для того, чтобы подобрать наиболее подходящий вариант для конкретного случая, лучше воспользоваться помощью специалистов.

Подключение твердотопливного котла к гравитационной системе отопления

Гравитационная система отопления характеризуется естественной циркуляцией теплоносителя в системе отопления. При нагревании теплоносителя горячая вода от котла вытесняет более холодную, отдавшую тепло посредством радиаторов отопления. Остывшая вода поступает в котел, цикл повторяется и тем самым поддерживается непрерывная циркуляция.

Рассмотрим самую простую схему обвязки твердотопливного котла в системе с расширительным баком открытого типа (система гравитационного типа):

	1) Твердотопливный котел
2) Подающая магистраль
3) Расширительный бак
4) Отопительный прибор (ОП)
5) Обратная магистраль

Несмотря на минимальное количество компонентов, система содержит все необходимое для безопасной эксплуатации котла. Под безопасностью подразумевается защита от перегрева и повышения давления в системе. Постоянная циркуляция воды позволяет не допустить перегрева котла. При этом нужно помнить о важных правилах организации гравитационной системы отопления:

• Одним из важных параметров системы выступает величина циркуляционного напора — расстояние от центра отопительного прибора до центра отопительного котла. Чем выше этот показатель, тем эффективнее работа всей системы. Отопительные приборы должны быть расположены хотя бы на 30 — 50 см выше котла.
• Хотя бы один контур в гравитационной системе должен быть неотсекаемым. Это значит, что циркуляция теплоносителя в нем при работающем котле не должна прерываться ни при каких условиях.

Избежать превышения допустимого давления в котле позволяет расширительный бак. Он может быть как открытого типа, так и мембранным:

• Высота расположения расширительного бака открытого типа относительно котла определяет давление в котле, которое обычно ограничивается значением 2–2,5 бара для стальных котлов и 4 бара — для чугунных секционных. Такой бак являясь местом попадания в теплоноситель кислорода из воздуха не несет почти никакой угрозы долговечности чугунного котла, но грозит сокращением срока службы стального котла из-за коррозии.
• Мембранный расширительный бак превращает систему отопления в закрытый объем и компенсирует объемные изменения теплоносителя, происходящих при его нагреве и охлаждении.

Схема обвязки твердотопливного котла в гравитационной системе отопления с мембранным расширительным баком:

	1) Предохранительный клапан — обязательный элемент в закрытой системе. В дополнение к нему нужен еще и манометр для визуального контроля давления в котле.
2) Расширительный бак
3) Колпачковый вентиль для контроля, технического обслуживания и замены мембранных расширительных баков
4) Автоматический воздухоотводчик для спуска воздуха
5) Термостатический смеситель для обеспечения наиболее комфортной температуры воды на выходе
6) Водонагреватель

Расположив в одной из ветвей гравитационной системы отопления бак-водонагреватель (установка не менее чем на 30 см выше котла) можно получить горячую воду для бытовых нужд. При этом процесс нагрева воды будет саморегулирующийся. Как только жидкость нагреется, исчезнет разница температур в прямой и обратной линиях, и на выходе из котла циркуляция через контур прекратится. После использования горячей воды температура в баке понизится, что приведет к возобновлению циркуляции теплоносителя. Необходимым элементом такой схемы приготовления горячей воды является термостатический смеситель.

Изготовители твердотопливных котлов регламентируют не только максимальные давление, температуру, но и минимальную температуру котловой воды (50-65°С) или минимальную температуру воды в обратной линии (45-50°С). Чтобы обеспечить соблюдение этого требования в гравитационной системе, необходимо минимизировать перепад температур. Достигается это за счет увеличения скорости протока для меньшего остывания воды в системе отопления. На скорость потока влияет гидравлическое сопротивление системы — чем оно меньше, тем лучше. Уменьшить сопротивление потоку можно за счет применения труб большего диаметра, отопительных приборов с большим сечением каналов.

Автоматические твердотопливные котлы

Для системы отопления частного дома довольно популярны автоматические твердотопливные котлы. В работе приборов автоматизированы функции загрузки топлива и уборки золы. Топливо подается автоматически через транспортный или шнековый бункер. Одна загрузка рассчитана на 3-10 дней. Для стабильного горения структура топлива должна быть однородной.

Автоматические котлы отопления, как и пиролизные, обладают высоким КПД (до 85%) и имеют продолжительный период работы.

Недостатки приборов заключаются в высокой цене и зависимости их от энергии. Для нормального функционирования агрегату требуется специальное помещение в доме и отдельный пожаробезопасный золоприемник.

Топливом для прибора отопления служит гранулированный уголь, древесные гранулы, гранулы различных горючих материалов. Стоимость подобного топлива значительно выше традиционного.

В конструкции автоматических котлов отопления предусматривается замена горелки для гранул на горелку для жидкого топлива. В случае если ее заменяют на колосники, то автоматический прибор становится обычным котлом для дровяного топлива.

Любой котёл нуждается в регулярном обслуживании, включающем в себя работы по очистке оборудования. Для этих целей используются различные приспособления, приобрести которые можно в специализированных магазинах: https://pelletshome.com.ua/.

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

• перфоратор;
• уровни – реечный и ватерпас;
• рулетка;
• разводной ключ «попугай»;
• отвертки, плоскогубцы;
• для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

• кронштейны для крепления труб и радиаторов;
• дюбели;
• пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.

Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

1. Длина контура не может превышать 30 м.
2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.

Монтаж теплогенератора и дымохода

Теплоаккумулятор защищает котел от перегрева и накапливает энергию в воде

Твердотопливный котел целесообразно устанавливать совместно с буферным баком для теплой воды. Эта емкость размещается между печью и обвязкой. Подключить ее к системе можно на этапе строительства или в процессе эксплуатации системы.

Назначение объекта:

1. Защита системы от перегрева. Резервуар поглощает перегретую воду, перемешивая ее с относительно холодным содержимым. Благодаря этому исключается вероятность разрыва контура из-за образования пара.
2. Аккумулирование энергии. Буфер собирает тепло и по мере охлаждения носителя в системе поставляет в нее горячую воду. При наличии двухпикового счетчика энергия накапливается в ночное время, когда ее стоимость в 2 раза ниже.
3. Коммутация. Устройство связывает в единую цепь все подключенные агрегаты, работающие на газу, электричестве и твердом топливе. Происходит распределение энергии, сглаживание перепадов давления и температуры.

Для работы потребуются такие инструменты и материалы:

• рулетка, уровень, угольник;
• перфоратор, шуруповерт, болгарка;
• молоток;
• паяльник для пластика;
• полипропиленовые трубы и фитинги;
• маркер;
• защитные очки и перчатки.

При установке необходимо соблюдать правила обустройства дымохода для отведения продуктов горения

Монтаж системы отопления проводится в такой последовательности:

1. Нанесение разметки в соответствии с составленной схемой.
2. Укрепление основания для котла.
3. Крепление хомутов для труб и упоров для радиаторов.
4. Установка печи, ее выравнивание и фиксация.
5. Протягивание пластиковых труб, установка кранов и фитингов.
6. Проверка герметичности контура.
7. Обустройство дымохода.
8. Проведение контрольной топки.

Обвязка твердотопливного котла с бойлером косвенного нагрева

Схема обвязки твердотопливного котла с бойлером косвенного нагрева

Все элементы представлены на рисунке: 1 – непосредственно сам котел; 2 – датчик температуры; 3 – трехходовой клапан котлового контура; 4 – мембранный бак; 5 – буферная емкость; 6 – батареи; 7 – насос контура отопления; 8 – трехходовой клапан отопительного контура; 9 – трехходовой клапан отопительного контура; 9 – регулятор температуры, устанавливается в помещении; 10 – БКН (бойлер косвенного нагрева); 11 – насос контура ГВС; 12 – группа безопасности.

Такой вариант считается подходящим для любых систем, с закрытым/открытом типом циркуляции теплоносителя. В таком случае бойлер косвенного нагрева подключается к котлу параллельно, наряду с другими приборами потребления горячей воды.

Для того, чтобы эффективность работы твердотопливного агрегата была больше, на выходе бойлера необходимо поместить клапан, который будет осуществлять перекрытие отвода воды в том случае, когда еще она не нагреется.

Основные критерии выбора оборудования

Итак, каким должен быть хороший твердотопливный теплогенератор? Ответить на данный вопрос не представляется возможным по нескольким причинам.

• Различные условия эксплуатации.
• Доступность к различным типам топлива.
• Бюджет, который владелец готов выделить на отопительную систему дома.
• Личное время.

И это только основные факторы, которые могут различаться в зависимости от возможностей и требований потенциального потребителя. Существуют основные критерии выбора, являющиеся важными для любого владельца твердотопливника, а именно:

• Наличие и стоимость того или иного вида топлива в конкретном регионе.
• Стоимость отопительной установки, услуг по ее монтажу и подключению к системе отопления.
• Удобство в использовании теплогенератора.
• Экономичность устройства.
• Надежность и система безопасности.

Кроме этого, перед выбором и покупкой котла следует определить, сколько времени необходимо будет тратить на обслуживание котлоагрегата конкретной модели. Специфика эксплуатации твердотопливных котельных установок связана с необходимостью регулярной загрузки топливной камеры, чистки зольника, заготовки и хранения топлива. Только определившись с данным пунктом можно переходить к выбору типа отопительного устройства.

Понимание котла простым языком

Итак, твердотопливный котел по сути — это большая металлическая емкость, внутри которой горит «костер» на твердом топливе. Основная проблема такого принципа обогрева (с этой проблемой сталкивается и производитель котельного оборудования, и пользователь, устанавливающий и эксплуатирующий это оборудование) — это проблема контроля интенсивности горения внутри котла. Если с газовым и электрическим оборудованием все предельно ясно, то в случае твердого топлива контроль становится действительно проблематичным.

Однако производители постоянно работают над улучшением характеристик своей продукции, и 99,9% производимых твердотопливных котлов контролируют процесс горения с помощью автоматики, которая управляет насосами котла, и (самое важное) вентилятором, который подает внутрь камеры воздух. При замедлении или остановке вентилятора подача воздуха прекращается, образуется нехватка кислорода (для поддержания горения), и котел снижает интенсивность горения

Отметим, что снижается именно интенсивность горения, полного прекращения процесса не происходит. Именно в этом и кроется корень проблемы, и он отражается в двух аспектах:

1. Если ваша система отопления уже нагрелась, но внутри котла все-таки присутствует еще некоторое количество несгоревшего топлива, в доме будет становиться все жарче. Фактически это означает, что остаточное топливо расходуется бесполезно (тепло «улетает в трубу»).
2. Аспект безопасности: если произошло внешнее отключение электроэнергии, остановился насос и вентилятор, температура внутри камеры будет расти, котел может «вскипеть», и ситуация может стать опасной вплоть до физического разрушения котельного оборудования.

Именно поэтому главное требование к твердотопливному котлу — наличие грамотно рассчитанной и подобранной автоматики, которая сможет использовать топливо максимально эффективно и безопасно. Для повышения эффективности и безопасности рекомендуется устанавливать в систему теплоаккумуляторы.

Приступаем к разбору схем обвязки твердотопливных котлов. Заранее отметим, что все схемы приведены для закрытых систем отопления, работающих под избыточным давлением и не имеющих в своем составе открытого расширительного бачка, напрямую связанного с атмосферой.

Особенности монтажа газового котла в ванной комнате

Для размещения газового котла в ванной, требуется соблюсти следующие условия:

• в ванной должно быть окно;
• котел должен быть с открытой либо с закрытой камерой сгорания.

Аппарат с закрытой топкой разрешается устанавливать в помещение и без окна. Такие агрегаты комплектуются коаксиальной трубой. Она одновременно отводит дым из топки котла по внутренней трубе и подаёт уличный воздух в камеру сгорания по размещённому между этой трубой и наружным кожухом каналу.

При монтаже котла с открытой топкой окно обязательно. В противном случае коммунальщики, пожарники и газовщики не выдадут вам разрешение на монтаж и не подключат котёл к газопроводу.

В связи с чем желательно подключать оборудование к сети с помощью надежного стабилизатора напряжения. Это позволит защитить агрегат от поломки.
