Особенности водяной отопительной системы
При выполнении монтажа водяной системы отопления своими руками в первую очередь нужно определиться с её видом. На сегодня специалисты рассматривают отопительную систему с естественной и принудительной циркуляцией теплоносителя. При этом одна от другой отличается наличием либо отсутствием циркуляционного насоса. Но для начала рассмотрим достоинства обогрева с естественной циркуляцией воды по трубам и радиаторам:
- естественный вариант отопления самый дешёвый;
- такое оборудование не требует подключения к сети переменного тока;
- в такой системе может использоваться любой отопительный котёл.
Если рассматривать её недостатки. то хочется выделить следующие проблемы:
- низкий уровень КПД;
- теплоноситель по батареям распределяется неравномерно;
- в такой системе обязательно устанавливается расширительный бачок;
- обязательное использование металлического трубопровода.
У многих может возникнуть вопрос, а почему именно трубы из металла? Всё очень просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не все пластиковые трубы смогут выдержать такие тепловые нагрузки.
При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды можно отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественной циркуляции теплоносителя почти вполовину больше чем при использовании циркуляционного насоса.

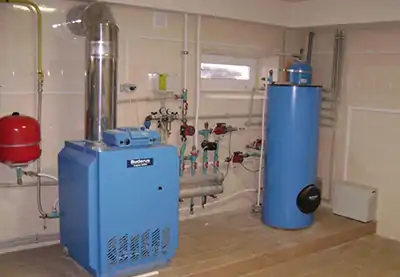

Оборудование для отопления в разных отопительных системах
Трубопроводные отопительные системы – самые распространенные. Их обязательным элементом является нагревательный котел и система трубопроводов для подачи теплоносителя в помещения. Такие системы бывают двух типов.
Гравитационные системы основаны на естественной циркуляции теплоносителя. Она обеспечивается за счет того, что горячий и холодный теплоноситель имеют разный вес.
Благодаря системе труб и баков различного диаметра создаются условия, при которых теплоноситель циркулирует в замкнутой системе без дополнительного усилия извне. Этот вид отопительных систем подходит для небольших зданий.
Системы с принудительной циркуляцией для движения теплоносителя по трубам используют насос.
Насосы более энергозатратны, чем гравитационные, но благодаря использованию насоса такие системы могут обслуживать высокие здания или здания с большим количеством помещений и комнат. Помимо системы труб и баков здесь должен быть использован циркуляционный насос, расширительный мембранный бак и группа безопасности.
Помимо трубопроводных систем отопления, использующих теплоноситель, можно выделить воздушное отопление, коллекторные системы и теплые полы.
Воздушные системы используют горячий воздух, который по воздуховодам подается в помещения. Оборудованием для отопления в этих системах являются воздуховоды, нагреватели и воздушные фильтры, а также увлажнители. Преимуществом этого вида отопительных систем является низкая себестоимость, а также способность очищать и увлажнять воздух.
Коллекторные системы используют радиаторы отопления и шкафы с коллекторами по количеству этажей здания. Преимущество таких систем – в их универсальности и простоте расчета необходимого количества коллекторов и радиаторов.
Теплые полы – это система, использующая вместо радиаторов систему труб с горячим теплоносителем или систему электрических нагревательных элементов, смонтированных под покрытием пола.
Дополнительным оборудованием для отопления по такой системе в варианте электрического теплого пола будет являться регулятор температуры и сам нагревательный элемент. Водяной теплый пол мало чем конструктивно отличается от общей системы водяного отопления.
Варианты отопления с использованием электрообогревателей
Чтобы сделать дешевое отопление частного дома, можно использовать несколько разновидностей электрообогревателей. Рассмотрим особенности, преимущества и недостатки каждого прибора.
Электрические котлы
Самый распространенный вариант такого отопления – это установка электрокотла, который нагревает жидкий теплоноситель в контуре. Однако на первом этапе устройства такой системы придется потратиться на покупку трубопроводов, радиаторов и комплектующих, а также сборку контура.
Однако экономичным такой вариант назвать нельзя, потому что котел будет работать непрерывно и тратить много электроэнергии.
Чтобы система с использованием электрокотла была по-настоящему эффективной, можно сделать следующее:
- использовать двухтарифный счетчик и запускать электрокотел только в ночное время, а днем отапливать от твердотопливного агрегата;
- установить терморегуляторы в каждом помещении и использовать систему автоматики (при нагревании теплоносителя до указанной температуры котел отключается, агрегат снова включается, если температура в комнате опускается ниже установленного пользователем предела);
- одновременное использование двухтарифного счетчика и теплоаккумулятора позволяет запускать котел только ночью, когда электроэнергия более дешевая, а днем обогревать дом за счет нагретой жидкости из теплоаккумулятора.
Инфракрасные панели
Самое экономное отопление частного дома можно выполнить с использованием инфракрасных обогревателей. Такие приборы нагревают не воздух в комнатах, а окружающие предметы (мебель, стены, пол), которые потом отдают это тепло в помещение.
Если установить инфракрасные панели на потолок, то сильнее всего будет нагреваться пол, потом тепло будет подниматься вверх. ИК панели имеют существенное преимущество перед радиаторами. Они нагревают сильнее воздух в нижней части помещения, где мы ходим по полу, и создают комфортную зону на высоте 1,5-1,8 м от пола. Обычные радиаторы сильнее нагревают воздух в верхней части помещения, где это совершенно не нужно.
Конвекторы
Дешевое отопление дома можно организовать с использованием конвекторов. Эти агрегаты имеют внутри нагревательные элементы. Холодный воздух попадает в прибор в его нижней части, проходит вдоль нагревательных элементов и подогревается, затем выводится через прорези в верхней части.
Конечно, принцип нагрева воздуха в помещении при использовании конвектора схож с работой радиаторов отопления (теплый воздух поднимается вверх), но большая эффективность достигается за счет быстрого нагрева прибора и отсутствия расходов на монтаж и подключение.
Преимущества применения конвекторов для обогрева дома:
Цена конвекторов находится в пределах 35-167$, что намного меньше, чем расходы на устройство водяного отопления
Приборы отличаются пожарной безопасностью, что особенно важно при их установке в постройках из древесины. При необходимости систему отопления можно наращивать и расширять на свое усмотрение
То есть можно докупить конвекторы и подключить к сети. Привлекательный дизайн и компактные размеры позволяют не портить интерьер помещения. Работа ИК электронагревателей не зависит от перепадов напряжения в сети, что особенно актуально в сельской местности.
Как провести отопление своими руками — вариант на два крыла
Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.
Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.
Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.
В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.
Особенности устройства систем отопления: как работает технология?
Типы отопительных систем:
- Водяные. Самый распространённый и выгодный вариант. Главный элемент схемы — котёл. Прибор нагревает жидкость, она по трубам поступает в радиаторы, которые прогревают воздух в помещениях.
- Воздушные. В качестве источников тепла используют калориферы, которые подают тёплый воздух в комнаты. Как первичный отопитель применяется вода или горячий пар.
- Электрические. Системы электрообогрева безопасны, автоматизированы, отличаются эффективностью. Недостаток устройства — дороговизна.
У каждой из систем есть собственные плюсы и минусы. При выборе следует ориентироваться на личные потребности, цели, приоритеты. Владельцы частных домов чаще всего обустраивают водяное отопление. Это рациональное решение, позволяющее создать комфортные условия проживания с минимальными затратами.
Популярные источники тепла
В качестве источников энергии используют:
- Твёрдое топливо. Уголь, дрова, топливные брикеты или пеллеты выгодны, если нет возможности подключиться к магистрали централизованного газоснабжения или установить газгольдер.
- Природный газ. Пока что это самый дешёвый ресурс. Газовое отопление популярно уже несколько десятилетий. Если правильно рассчитать и качественно смонтировать систему, обогрев будет стабильно работать долгие годы.
- Сжиженный газ. Автономная газификация — отличный вариант для дома, расположенного вдали от централизованных коммуникаций. К минусам стоит отнести крупные расходы на этапе обустройства.
- Жидкое топливо. В жилых зданиях нечасто устанавливают котлы, работающие на дизтопливе, но как запасное решение это практичный вариант.
- Электроэнергия. Часто устанавливают тёплый пол, инфракрасный обогрев. Системы экономичны, но подходят далеко не для всех регионов, поэтому чаще применяются как дополнительные.
Фото 1. Укладка инфракрасного теплого пола, работающего на электроэнергии, в помещении частного дома.
Альтернативные источники. Есть системы, использующие энергию солнца, ветра, земли. Нагревательное оборудование работает за счёт солнечных батарей, ветрогенераторов или тепловых насосов. «Зелёное» отопление экологично, но слишком дорого.
Важно! При всех достоинствах источников энергии сложно найти альтернативу газовому отоплению. Такие системы дёшевы в эксплуатации и окупаются примерно за 5 лет
В качестве отопительного оборудования устанавливают котлы, радиаторы.
Особенности монтажа водяной системы отопления
Оптимальным показателем
- котёл должен размещаться в нижней точке отопительной системы примерно на 2-м ниже труб и радиаторов;
- стояк, по которому циркулирует теплоноситель должен быть качественно утеплён;
- длина труб водяного отопления дома с естественным способом циркуляции не должна превышать 30-м;
- в одноэтажном доме схема отопления с естественной циркуляцией подразумевает размещение труб обратки под определённым углом;
- исходя из общей протяжности труб отопительной системы, подбирается их диаметр: чем длиннее трубопровод, тем больше его диаметр.
Если рассматривать двухэтажные постройки, то схема водяной системы отопления дома подразумевает установку наноса. В противном случае качественно обогреть верхний этаж, не получиться.
Опубликовано 02.06.2020 Обновлено 15.03.2023 Пользователем admin
Виды тепло- и энергоносителей для систем отопления в частном доме
Отпление в частном доме по типу используемого энергоносителя может быть:
- Электрическим.
- Газовым.
По типу теплоносителя:
- Водяным.
- Воздушным.
Каждую из систем отопления подробно разберем в следующих разделах.
Классификация и особенности водяного отопления с газовыми или электрическими котлами
Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:
- Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
- Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.
Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.
Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.
Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:
- Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
- Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.
Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:
- Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
- Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
- Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
- Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.
Подключение электрического котла
Устанавливаем отопление: схема и порядок работ
Водяное отопление своими руками производится по четкому плану действий.
Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.
По возможности, система секций должна быть шире оконного блока.
Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.
Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.
Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.
Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см
Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.
К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.
Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.
Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.
Они относительно недорогие и их удобно монтировать.
Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.
Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.
При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.
Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.
Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.
Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.
Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.
Варианты устройства двухтрубной системы
Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.
При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.
Вертикальная система с нижней разводкой
Устраивают ее следующим образом:
- От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
- Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
- От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.
При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.
Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы
Вертикальная система с верхней разводкой
В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.
Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.
Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам
Горизонтальная система отопления – три основных типа
Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:
- Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
- Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
- Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.
Вот так это выглядит:
Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей
При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.
Выбор теплоносителя
Но такой вариант не подходит в случаях, если протапливания происходит периодически. Тогда вода в зимний период может замерзнуть и разорвать систему. В таком случае сеть заполняют «незамерзайкой». Стоит понимать, что антифриз, благодаря специфичности, может использоваться только в системе, где отсутствуют резиновые прокладки. Жидкость размягчит их, что приведёт к течи. К тому же не все котлы могут работать с антифризом. Этот параметр всегда указывается в паспорте на оборудование.
Воду для отопления можно подавать напрямую. Для этого понадобиться установить вентиль. Таким образом, удобно добавлять определенное количество теплоносителя при его нехватке в системе из-за постепенного испарения. «Незамерзайку» же можно подать при помощи насоса. Что касается открытого типа отопления, то её заполнять ещё проще. «Незамерзайку» можно заливать напрямую в бак.
Двухтрубная система отопления
Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.
При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.
Какие преимущества обеспечивает такая разводка?
На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?
- Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
- В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
- При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
- Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.
Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.
Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.
Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя
Классификация двухтрубной системы отопления
Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.
По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.
Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.
По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.
При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.
Недостатки двухтрубной системы
Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.
До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.
6 Обогрев с принудительной циркуляцией за 8 шагов
Установка насоса в систему отопления будет оправдана и при одноконтурной разводке. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по таким правилам:
- 1. Котел можно установить на пол или повесить на стену в любом помещении, не отслеживая высоту размещения отопительного прибора.
- 2. Затем от напорного и обратного патрубков котла на уровень пола спускают 2 трубы, используя либо муфты, либо угловые фитинги.
- 3. К торцам этих труб монтируют 2 горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
- 4. На этой стадии нужно развесить батареи, не обращая внимания на высоту расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одной высоте или на разной, на эффективность отопления этот факт не повлияет.
- 5. Затем врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
- 6. На этой стадии устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
- 7. Затем следует заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и 2 тройника, собирая байпас для насоса. Затем от тройников отводим 2 Г-образных отрезка, между торцами которых и монтируем насос.
- 8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.
Четко следуя простым шагам, возможно самостоятельно с первого раза получить рабочую систему
Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа идентичен и для двух, и для 20 радиаторов.
Водяное отопление частного дома: схемы монтажа своими руками
Качественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.
Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам. При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.
Варианты разводки по числу стояков
Разводка полипропиленовых труб осуществляется горизонтально либо вертикально. Первая схема монтажа реализуется, если в доме имеется один основной стояк, от которого отходят двух- либо однотрубные горизонтальные поэтажные ответвления. Подобные системы характерны для небольших построек коммерческого назначения и частных жилищ с 2–3 этажами. В последние годы их стали использовать и при обустройстве отопления многоэтажек. При этом отдельная ветка трубопровода заводится на каждую квартиру.
Разводка горизонтального типа имеет бывает периметральной и лучевой. При периметральной схеме отопление осуществляется от главного стояка. Причем теплоноситель в пределах отдельной квартиры (либо целого этажа жилого строения) перемещается поэтапно. Это создает определенные неудобства. Приходится отключать от теплоносителя весь периметр из полипропиленовых труб, если планируется ремонт или замена своими руками отдельного аппарата (батареи) отопления.
Периметральная система монтажа хороша тем, что трубы можно проложить в полу по скрытой технологии. Но здесь стоит понимать, что разводка (абсолютно вся) располагается на одном уровне по горизонтали. А значит, слить теплоноситель из отдельного периметра будет весьма проблематично.
Периметральная система монтажа полипропиленового водопровода
При лучевой разводке трубные изделия из полипропилена направляют в отдельные помещения в квартире (к каждой батарее отопления). При этом система также питается от одного центрального стояка. Слияние отдельных лучей магистрали производится около основного стояка в специальной гребенке (она без проблем монтируется своими руками).
Достоинство лучевого монтажа состоит в том, что допускается отключать всего одну отопительную ветку при необходимости проведения ремонта системы. Оставшиеся лучи продолжают функционировать, обогревая остальные комнаты.
Лучевая схема предполагает монтаж полипропиленовых труб в напольное основание с обязательной их заливкой стяжкой из бетона. Понятно, что выполнять своими руками обслуживание подобной конструкции в частном доме сложно. Если какая-либо труба выходит из строя, приходится вскрывать стяжку.
Таких проблем не возникает при устройстве вертикальной разводки (ее нередко называют классической). Она идеальна для 2–3-этажных домов. Стояков отопления в данном случае имеется несколько. Они переносят горячую воду от этажа к этажу. В любой момент можно заменить либо отремонтировать какой-либо один стояк своими руками, не трогая остальные.
