Виды и технические характеристики ответвительных коробок

Как найти проводку под отделкой

Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки. Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:

• мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
• уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
• на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
• использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
• найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.

Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.

Значение IP20

IP20 соответствует электрическому оборудованию, которое можно использовать только в сухой среде. Первая цифра защиты 2 указывает на то, что корпус устройства способен защитить внутренние компоненты от предметов размером не более 12 мм. Это довольно низкий уровень утепления, требующий особых условий. Например, в жилых квартирах, комнатах без пыли и влажного воздуха.

Вторая цифра IP20 – 0 указывает на то, что устройство полностью влагостойкое. Малейшее попадание влаги может привести к необратимым последствиям. Например, розетки и другие подобные предметы нельзя устанавливать в ванной или туалете. В местах вероятного попадания воды или водяного пара.

Общие сведения

В обиходе этому термину также соответствуют другие названия:

• распаячная;
• ответвительная;
• расключительная.

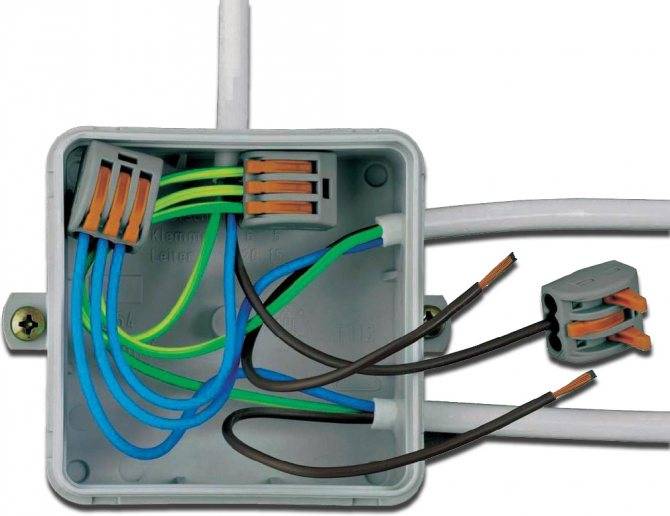

Потребители электроэнергии обуславливают разделение электропроводки в зданиях и помещениях на разные группы. Правильная установка коробок обеспечивает бесперебойной электроснабжение и сокращение финансовых расходов без необходимости подведения отдельного кабеля для каждого электрического прибора. При равномерном распределении проводов повышается уровень пожарной безопасности благодаря изоляции воспламеняющих материалов и соединений, находящихся в стенах.

Кроме того, электротехническая конструкция обеспечивает удобство при ремонте и возможность расширения электроцепи путём добавления новых ветвей. В результате всё выглядит красиво и эстетично.

Распределительные коробки обеспечивают защиту соединений от:

• пыли – при монтаже на промышленных объектах;
• воды – для установки на объектах с большой влажностью;
• механических повреждений – для размещения кабелей вне помещений;
• резких перепадов температуры – при монтаже в деревянных строениях или на стенах с воспламеняющимися материалами.

Степень защиты оболочки

По степени защиты есть семь видов распределительных коробок:

• IP 20 для электрических приборов, которые можно применять только в сухом помещении. Такие изделия не защищены от воды, снега и прочих жидкостей;
• IP 30 для устройств, размещенных в сухих помещениях, поскольку такое оборудование не оснащено защитой от влажности;
• IP 44 для приборов, ограниченно используемых на улице, во влажных местах, под навесом и козырьком, в помещениях, где повышенная влажность;
• IP 55 для электрооборудования, подверженного атмосферному воздействию, защищенного от пылеобразования и временного попадания влажности. Распространенные электромонтажные модели распределительных коробок. Зачастую многими производителями электрических, технических изделий указывается именно представленная степень IP;
• IP 65 для электрических устройств, сильно подверженных атмосферным осадкам. Такие распределительные коробки считаются целиком защищенными от пыльных частичек и воды, могут быть использованы на улице;
• IP 67 для электрооборудования, подверженного сильному атмосферному воздействию. Коробки, которые можно размещать на земле или прямо в грунте;
• IP 68 для устройств, которые можно погружать в воду.

Что касается выбора изделия по степени защиты, необходимо приобретать распределительную коробку в зависимости от эксплуатационных условий. Чтобы установить подрозетник в квартире, достаточно использовать IP55. В 99 % случаев они выполняют свою функцию отлично.

Первая степень защиты

Важно! Чтобы соблюсти степень защиты при монтаже, необходимо вводы таких изделий защитить сальниками по диаметру кабеля, ПВХ-трубы и гофры

Виды распределительных коробок

Эти электротехнические устройства, кроме того, что изготавливаются из разных материалов, различаются между собой и по виду защиты. Обычная распределительная коробка для электропроводки снабжена крышкой без прокладки, а отверстия для вывода проводов имеют резиновое уплотнение. Для пыльных помещений используют пылезащитный вид коробок. Щитки, имеющие резиновые прокладки на крышках, применяются там, где присутствует высокая влажность. Распределительная огнестойкая коробка нужна в местах проведения сварочных работ. Различаются устройства и по методу установки.

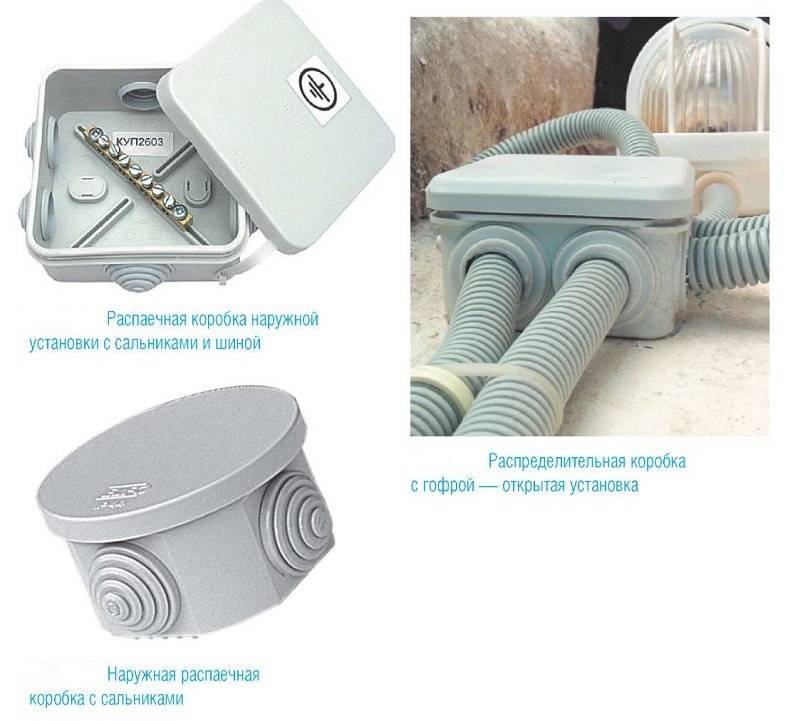

Накладная распределительная коробка

Такой электротехнический короб устанавливают на поверхности стены. Накладная коробка для скрытия проводов удобна тем, что можно при необходимости быстро найти то место, где соединяются кабеля. Такой вариант установки используют на промышленных предприятиях и в офисах, то есть в тех местах, где имеется большое количество потребителей электроэнергии. В частном хозяйстве распределительная накладная коробка может устанавливаться в подсобном помещении.

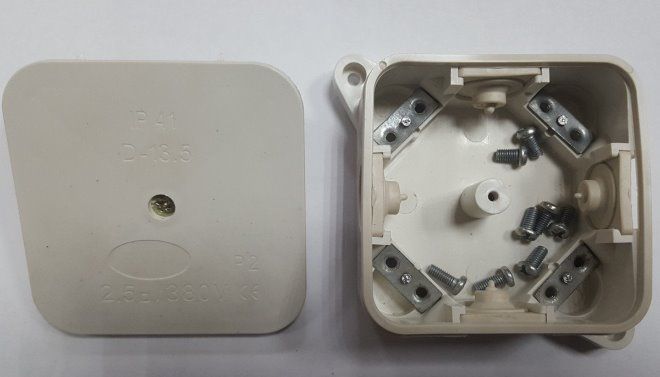

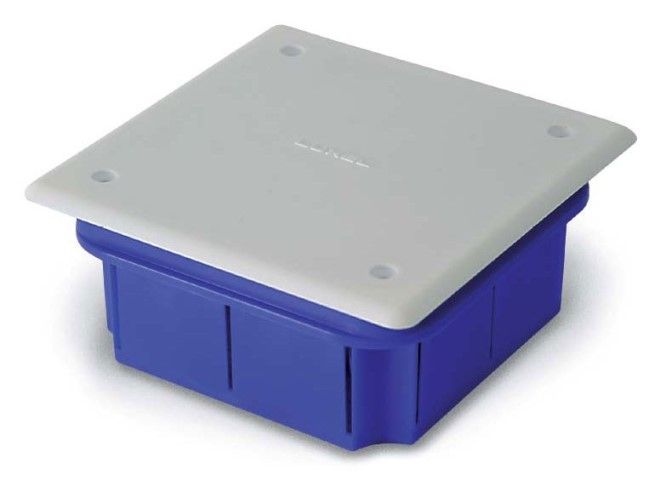

Внутренняя распределительная коробка

В квартирах и домах монтируется скрытая проводка, при которой кабеля укладываются в специальные каналы и скрываются штукатуркой. Скрытая распределительная коробка устанавливается в заранее подготовленное углубление в стене и от нее прокладываются штробы для проводов. При этом она может монтироваться как в сплошную кирпичную или бетонную стену, так и в пустотелую (гипсокартонную) перегородку.

Класс защиты

К числу основных характеристик ответвительных коробок относится класс защиты согласно ГОСТу №1425496. Имеет вид IPXX, где последние две комбинации – цифровое обозначение. Первая цифра указывает устойчивость к воздействию пыли, а вторая влаги.

Код	Защита от пыли	Защита от влаги
Защита не предусмотрена	Защита не предусмотрена
1	Исключена вероятность проникновения частиц размерами более 50 мм	Конструкция защищена от попадания внутрь вертикально падающих капель, например, дождя, конденсата
2	Исключена вероятность попадания под крышку короба частиц размерами более 12 мм	Коробка защищена от попадания влаги внутрь под углом 15 градусов
3	Не допускается попадание частиц внутрь размером более 2,5 мм	Устройство защищено от попадания капель, угол падения которых не более 60 градусов
4	Предотвращено попадание частиц размерами более 1 мм	Обеспечена полная защита короба от брызг и капель
5	Агрегат защищен от отложений пыли	Полная защита от водяных струй
6	Отсутствует вероятность попадания пыли под крышку конструкции	Защита от водяных струй высокого давления
7		Защита конструкции при полном погружении во влажную среду на глубину не более 1 метра (кратковременное опущение по влажную среду)
8		Конструкция полностью герметична и может работать под водой

Примеры расшифровки степени защиты IP

Друзья я думаю, понятна суть, что означают цифры пылевлагозащиты. Просто нужно помнить, что первая цифра – это защита от грязи и пыли, а вторая – от воды (влаги). Причем чем выше цифра, тем выше уровень защиты.

Среди большого разнообразия типов защищённости существуют распространённые степени защиты IP, расшифровка которых приведена ниже:

• IP20. Имеется защита от предметов средней величины (более 12,5мм) и прикосновений незащищёнными руками, однако внутрь прибора можно просунуть шило или отвёртку. Корпус устройства не предохраняет его от влаги, поэтому такие устройства допускается применять только в сухих помещениях, вдали от брызг и капель воды. Обычно это аппаратура, устанавливаемая в закрытых шкафах.
• IP44. Это устройства, достаточно защищённые от неблагоприятных воздействий. Корпус аппаратов со степенью защиты IP44 предохраняет его от предметов и песка крупнее 1 мм и брызг воды со всех сторон. Такие приборы допускается устанавливать на улице под крышей и во влажных помещениях. Защиту IP44 имеют светильники и розетки, используемые в ванной, кроме 0 и 1 зонах, а так же закрытые электрощитки.
• IP54. Этот класс защиты частично предохраняет устройства от пыли и полностью от брызг воды. Применение этих приборов аналогично аппаратам с защитой IP44, но более высокий класс защиты от пыли повышает надёжность работы электроприбора.
• IP65. Приборы с защитой этого класса полностью защищены от пыли и струй воды. Их можно использовать в любых условиях, кроме сильных струй воды и кратковременного или постоянного погружения. Такие устройства допускается устанавливать в ванной в 1 зоне и на улице, под открытым небом.
• IP67. Такие аппараты можно погружать в пресную воду на глубину до 1 метра и срок не более получаса. Например, со смартфоном или планшетом, имеющим защиту IP67, можно принимать ванну, но их нельзя ронять в воду из-за повышенного давления, появляющегося в момент контакта с поверхностью.
• IP68. Такие аппараты полностью защищены от внешних воздействий, светильники со степенью защиты IP68 допускается устанавливать на дно бассейна, а в смарт-часах с такой защитой можно не только мыться под душем, но и плавать в бассейне.

Приведем примеры для реального оборудования

1. 1. Розетка для установки на din рейку имеет обозначение IP20. Что это означает? Розетка защищена от соприкосновения токопроводящих элементов с человеком, однако полностью отсутствует защита от воды. Когда указано обозначение IP40, это говорит, что обеспечена защита для человека и попадания внутрь конструкции предметов от 1 мм.

1. 2. Распределительная коробка наружной установки имеет обозначение IP55. Такой параметр практически полностью исключает попадание внутрь прибора пыли и влаги. Абсолютно безопасен для человека.

1. 3.Светодиодный прожектор имеет степень защиты IP65. Такой светильник предназначен для установки на улице (под открытым небом), а также может использоваться в помещениях с повышенной влажностью. Первая цифра 6 – это полная защита от пыли, вторая цифра 5 – полная защита от влаги под любым углом.

1. 4. Розетка с защитной крышкой имеет обозначение IP54. Такое обозначение позволяет использовать розетку на улице, т.к. защита от влаги позволяет использовать ее даже при атмосферных осадках.

После запоминания нижеследующей информации у вас не возникнет никаких сложностей в выборе электрооборудования. Итак, продолжим.

Выбор степени защиты для различных условий

Очень важно, чтобы степень защиты IP соответствовала условиям окружающей среды, в которых будет использоваться данное устройство. Слишком низкий класс защиты может привести к выходу аппаратуры из строя и может быть опасным для жизни, а слишком высокий приведёт к неоправданному расходу средств

Производители электрооборудования и нормативные документы рекомендуют следующие параметры защиты для различных мест установки:

• Розетки и выключатели. В жилых помещениях достаточно класса IP22, в ванной, на кухне и подвале нужна степень защиты IP44, а при установке на открытом балконе необходим класс защиты IP45, с полной защитой от дождя.
• Коммутационная аппаратура и светильники, предназначенные для установки на улице должны иметь степень защиты IP64 или IP65. Это сбережёт электроприборы не только от влаги, но и от пыли, которая может нарушить работу прибора.
• Устройства, предназначенные для эксплуатации на дне бассейна, глубинные насосы и другое аналогичное оборудование должны иметь защиту корпуса IP68.

Промышленное оборудование, как правило, имеет низкую степень защиты, но устанавливается в электрошкафах, защищённость которых должна соответствовать внешним условиям.

Кабельные вводы и заглушки (детали)

Кабельный ввод применяется для ввода в корпус коробки кабеля таким образом, чтобы обеспечивался соответствующий вид взрывозащиты. Кабельный ввод также защищает кабель от случайного выдергивания. Кабель в кабельном вводе закрепляется при помощи уплотнительного кольца или герметизирующего компаунда.

Кабельные вводы бывают следующих видов:

• для небронированного кабеля (без устройства крепления брони);
• для бронированного кабеля с одинарным уплотнением (с креплением брони и уплотнением на внутренней оболочке кабеля);
• для бронированного кабеля с двойным уплотнением (с креплением брони и уплотнением на внутренней и наружной оболочке кабеля);
• с креплением металлорукава, защищающего кабель от химического и механического повреждения, воздействия влаги и солнечного излучения.

Пружинная клемма,установленая на DIN-рейку.Вид сбоку

Следует отметить, что кабельный ввод для небронированного кабеля можно также применять и для ввода бронированного кабеля.

Уплотнение в этом случае следует производить по внутренней оболочке кабеля, а также обязательно предусмотреть заземление брони кабеля.

Кабельный ввод с креплением металлорукава состоит из кабельного ввода с внутренней резьбой на конце и соединителя, который с одной стороны монтируется на металлорукав, а с другой – вкручивается в кабельный ввод, тем самым обеспечивая надежное крепление металлорукава. Существуют соединители для негерметичного и герметичного металлорукавов. Герметичный металлорукав снаружи имеет ПВХ-оболочку (например, металлорукав ГЕРДА-МГ по ТУ 4833-011-76960731–2008 производства ООО «Донкабель», г. Пролетарск, Россия).

Кабельные вводы изготавливаются из следующих материалов:

• никелированной латуни (наиболее предпочтительный вариант);
• латуни (возможна коррозия в агрессивных средах, а также при установке на коробку из алюминиевого сплава);
• пластиков (более дешевые, но не рассчитаны на низкие температуры эксплуатации);
• нержавеющей стали;
• оцинкованной стали.

На корпусе кабельный ввод должен иметь маркировку взрывозащиты, соответствующую маркировке взрывозащиты коробки, на которую он устанавливается. Между кабельным вводом и корпусом коробки должно быть установлено уплотнение (прокладка).

Кабельный ввод (а)и заглушка отверстия (б)

Отверстие неиспользуемого кабельного ввода должно быть закрыто заглушкой, имеющей соответствующий вид взрывозащиты и степень защиты от внешних воздействий IP.

На что следует обращать внимание при выборе коробки

При выборе взрывозащищенной соединительной коробки рекомендуется контролировать:

• наличие действующего сертификата соответствия ГОСТ Р на соответствие коробок стандартам взрывозащищенного оборудования (ГОСТ Р 51330–99. Электрооборудование взрывозащищенное). В сертификате должны быть перечислены все применяемые комплектующие сторонних изготовителей (например, клеммы и кабельные вводы);
• наличие разрешения Ростехнадзора на применение во взрывоопасных зонах;
• соответствие диапазона температуры эксплуатации комплектующих диапазону температур корпуса коробки. Зачастую корпус коробки рассчитан на более низкую температуру эксплуатации, чем клеммы и кабельные вводы. В этом случае температура применения определяется более узким диапазоном;
• наличие и соответствие маркировки взрывозащиты на коробке соединительной, клеммных зажимах и кабельных вводах;
• в металлических коробках – наличие внутреннего и внешнего заземляющего зажима;
• максимальная температура поверхности не должна превышать температуру самовоспламенения смеси, присутствующей в атмосфере взрывоопасной зоны.

Для этого, например, нельзя превышать протекающие по клеммным зажимам разрешенные токи, чтобы не превысить значение максимальной рассеиваемой мощности коробки;

• на степень защиты от внешних воздействий (код IP). Современные коробки имеют код не ниже IP66;
• желательно, чтобы кабельный ввод крепился по резьбе, нарезанной в корпусе коробки. Типы резьбы импортных кабельных вводов не совпадают с российскими, поэтому для нарезки резьбы в коробке требуются специальные метчики. Некоторые российские производители коробок, не имея этого инструмента, устанавливают импортные кабельные вводы в отверстие без резьбы и закрепляют гайкой, нарушая тем самым степень защиты от внешних воздействий (код IP);
• важным критерием выбора коробки должно служить и то, насколько удобно проводить монтаж проводов внутри коробки. У некоторых производителей соединительных коробок места внутри коробок не хватает, что обусловлено большим размером клеммных зажимов при небольшой геометрической форме корпуса коробки.

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Степень защиты ip › ГОСТ, стандарт

Степень защиты IP (Ingress Protection Rating) – это систематизация значений защищенности корпуса (имеется ввиду внешнее покрытие) электроприборов и электрооборудования при влиянии всевозможных отрицательных условий, например влияния влажности, открытого просачивания жидкости, загрязнений, а также воздействия разных окружающей среды.

Этот числовой индекс определяет интернациональный стандарт ip. Среди них стандарт международной электротехнической комиссии IEC 60529, в СНГ ГОСТ 14254-96, ГОСТ 14254 а в германии – DIN40050-9.

Актуальный стандарт  IEC 60529:2013 принят в 2013 году. Действующий в РФ ГОСТ 14254 – 2015 введен 2017.03.01. Он отличается от предыдущего ГОСТ 14254-96 индексом защиты от влаги: в новом действующем  ГОСТ 14254 – 2015 принято 10 индексов от 0 до 9. Индекс ipx9 обозначает защиту от струй воды высокой температуры, которая подается под высоким давлением (см. ниже). Актуальные ГОСТ на степень защиты ip:

• IEC 60529:2013,
• ГОСТ 14254 – 2015,
• DIN40050-9,
• DIN EN 60529 (VDE 0470).

Степень защиты предусматривается при подборе различного промышленного оборудования, с расчетом внешней обстановки, где оно будет задействовано. Так, когда запланирована смена проводки дома, то при подборе распределительного щитка, следует принимать к сведению отрицательные условия среды. Определенное воздействие будет оказываться на приборы и оборудование, которые находятся на открытом воздухе или в здании.

Для электротехнических изделий класс защиты  задается в виде IP .

  показывает класс защиты от воздействия сторонних предметов окружающей среды.

 Стандартизировано 7 уровней защиты от внешних объектов от 0 до 6:

• «0» – нет защиты от внешних объектов;
• «1» – обшивка обладает защитой от воздействия сторонних предметов диаметром от 50 мм, от соприкосновений оборотной стороны руки;
• «2» – защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами;
• «3» – есть защита от действия посторонних предметов диаметром выше 2,5 мм, проводников, не большого инструмента (ручного);
• «4» – защита от сторонних предметов с диаметром 1 мм и более – это проводники, фиксирующие гайки, болты;
• «5» – полная защита от посторонних предметов, любого размера, неполная защита от загрязнений и пыли (допускается влетание малого количества пыли вовнутрь корпуса, не воздействующее на функциональность устройств внутри электрического щитка);
• «6» – полная защита от различных предметов, полная пыленепроницаемость.
