Принцип работы парового отопления — все за и против его использования

Принцип действия системы парового отопления в частном доме

Процесс достаточно простой, его стоит описать подробно, дело обстоит так:

  1. Оборудование нагревает воду до 130-200 градусов.
  2. Полученный при этом пар имеет высокое давление и постепенно перемещается по разводке в помещениях, отдавая накопленное тепло.
  3. Конденсированная жидкость возвращается для повторного цикла, чтобы стабилизировать процесс потребуется установка насоса, возможна укладка магистрали с наклоном, но говорить о хорошей производительности можно только при правильных просчетах.

Все элементы должны быть проверены и продуманы, к ним будут применяться совсем другие требования, чтобы не допустить возникновение эксцессов

На устойчивость к высокому давлению и нагреву обращают внимание в первую очередь

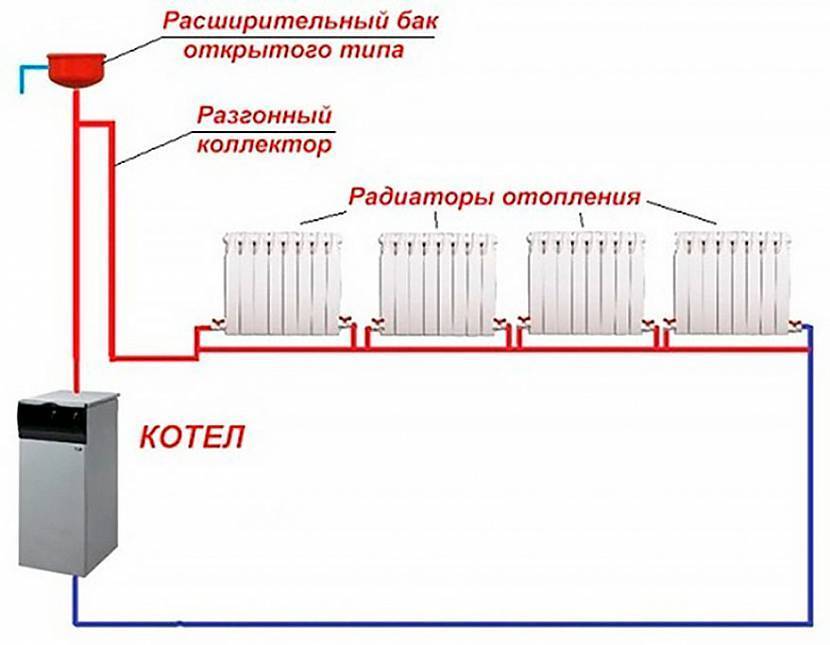

Расширительный бак

Расширительный бачок или бак является главным условием

Неважно, сделать его можно своими руками или приобрести готовую емкость – главное его наличие. Для дома местонахождение бака определяется самой высокой точкой системы при любой системе циркуляции теплоносителя

Обычно это выполняется так: бак устанавливается на чердаке дома или под потолком.

Если выбирается первый способ, то необходимо следить за тем, чтобы расширительный бак не промерзал в зимнее время. Если бак монтируется дома под потолком, то желательно оставить свободный доступ к верхней его части. То есть расстояние между верхом бака и потолком должно позволить свободно долить теплоноситель в систему.

Конструкция расширительного бака для отопления

Принцип работы бака построен на законах физики: теплоноситель во время нагревания увеличивается в объеме. Излишки могут создавать нежелательное давление внутри трубопровода. Если представить систему, где паровое отопление выполнено без расширительного бака, то ее смело можно назвать аварийной и опасной. А так излишки попадают в бак, а при остывании теплоносителя опускаются вновь в систему.

Важно следить за тем, чтобы теплоноситель не испарялся в таком количестве, что бак и труба, которая ведет от него к системе оставались пустыми. Для этого придумали несколько способов

Например, успешно зарекомендовал себя способ, когда поверх воды в баке наливается несколько грамм технического масла. Оно создает тонкую пленку, которая не дает воде испаряться.

Второй способ – это накрыть верхнее отверстие бака каким-либо предметом, чтобы избежать полной герметичности, но при этом постараться оставить минимально возможные зазоры.

Паровое теплоснабжение от печки собственными руками

Чтобы не устанавливать котел отопления для устройства системы парового теплоснабжения и расходовать на это оборотные средства, можно применять имеющуюся в доме печь. Она будет выступать в качестве источника тепла с дешевым твёрдым топливом, к тому же, она не зависит от центрального газо- и электрического снабжения. Парогенератором выступает теплообменный аппарат, который можно сделать под заказ или собственными силами. Минусы печи-парового котла аналогичные, как у печки прямого сжигания или камина: отсутствие возможности точной температурные регулировки нагрева, отсутствие полной пожаробезопасности, и также возможность задымления помещения из-за неверной растопки. Подобным образом, минусов у печи-котла такое же количество, как у обыкновенной, а положительных качеств намного больше.

Паровое теплоснабжение от печки

Прежде чем от печки выполнить паровое теплоснабжение, следует проанализировать теплообменный аппарат на предмет герметичности. Выполнить это можно так: вовнутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а это означает, задействовать данное устройство для системы парового теплоснабжения нельзя.

Для отведения парового теплоснабжения от печки потребуются следующие составляющие:

  • Отопительные батареи. Их кол-во должно быть равно числу окон помещения.
  • Теплообменный аппарат
  • Медные или жестяные трубы для отвода конденсата и паропровода.
  • Арматура запорного типа (краны для спуска воздуха, вентили)
  • Соединительная арматура: колена, трубные хомуты, фитинги.
  • Спайдерные крепежи для отопительных приборов
  • Гидравлический затвор
  • Редукционно-охладительная установка, благодаря которой пар переводится в состояние жидкости.
  • Редуктор чтобы давление сделать меньше изнутри системы.
  • Насос для циркуляции принудительного типа жидкости.
  • Сварочный инвертор

Перед началом работ, заранее разрабатывается схема подсоединения и трубомонтаж. На чертеже определяется место размещения печи-котла, от которой дальше ложится схема разводки со всеми обязательными элементами подсоединения. Для отапливания площади не более 80 кв.м. подходит однотрубная схема подсоединения отопительных приборов. При этом способе подсоединения конвекторные обогреватели греются постепенно, первый из них крепче прочих. Двухтрубная схема подходит для отапливания помещений больше 80 кв.м. и домов в два этажа. Трубы при этом подсоединены к дизайн радиаторам параллельно. Если предполагается установить систему по принципу гравитационной циркуляции, теплообменный аппарат обязан быть размещен ниже всех дизайн радиаторов и труб под наклонным углом. При этом нужен монтаж насоса для безотказной циркуляции системы для отопления.

После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.

После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.

Методика работ

Стоить учесть, что устройство паровой системы для отопления без демонтажа старой печи нереально. Для того чтобы встроить теплообменный аппарат, нужно устанавливать его вовнутрь камеры сгорания на шаге печные кладки.

Под каждым окном организовываются отопительные приборы, к которым подключают подводящие и отводящие трубы под маленьким уклоном 3мм. Каждый отопительный прибор снабжается краном для спуска воздуха.

Паровое теплоснабжение от печки

Чтобы уберечь систему, перед каждым конвекторным обогревателем и перед всей системой в общем, ставится арматура запорного типа. В начале системы также ставится редуктор охлаждения и редукционный клапан. В конце системы ставится емкость для сбора конденсата с подобным же маленьким уклоном, как трубы. Из него вода перетекает в теплообменный аппарат. Перед печкой ставится насос в системе циркуляции принудительного типа.

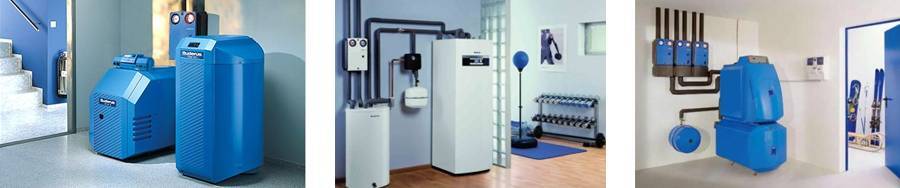

Котлы парового отопления: газовые, электрические, дровяные и другие

Одна из главных составляющих паровой отопительной системы — отопительный котел. Котел выбирается достаточной мощности и с учетом личных финансовых возможностей.

Расчёт мощности

Существует простой вариант для расчёта мощности любой разновидности отопительного котла для частного дома:

  1. В случае приобретения котла и для обогрева, и для обеспечения горячей водой берется усредненное значение 0,138 кВт/м2у помещения с высотой потолков 2,5—2,7 м и умножается на общую площадь помещений в доме.
  2. Для помещений, где потолки выше 2,7 м используется коэффициент «высоты потолка», равный высоте потолка ÷ 2,7.
  3. Затем применяется «региональный» коэффициент, который учитывает особенности климатических условий в конкретном регионе.

Коэффициенты для регионов России:

  • южные районы — 0,85;
  • средняя полоса до Урала — 1,1;
  • широта Москвы до Урала — 1,3;
  • Сибирь — 1,5;
  • северные районы — 2,0.
  1. Итоговое значение округляется до целого числа в большую сторону (например, 8,3 и 8,9 округляем до 9).

Пример расчётов с учётом коэффициентов:

Дом в районе Краснодара площадью 130 м2 и высотой потолков 2,7 — 0,138 кВт/м2(усредненное значение) × 130 м2 (площадь дома) × 0,85 («региональный» коэффициент).

Топливо для котлов

В зависимости от вида топлива паровые котлы разделяют:

  • на электрические (подключаются к электросети или работают от генератора);
  • на газовые (подключаются к газовой сети или работают от газового баллона);
  • на твердотопливные (в основном работают на дровах или угле);
  • на жидкотопливные (работают на «солярке», бензине или отработанном машинном масле);
  • на пеллетные (работают на древесных гранулах — пеллетах);
  • на комбинированные (котлы, которые могут работать на двух видах топлива).

Для электрокотлов характерны простота и высокая степень безопасности при эксплуатации, экологическая чистота. Однако прямая зависимость от электросети чревата последствиями — любая авария на линии приведёт к тому, что дом останется без отопления.

Чуть более экономичный вариант — установка системы жидкотопливных котлов.

Твердотопливные отопительные котлы еще дешевле в эксплуатации, но трудоемки в обслуживании: уборка золы и новая закладка топлива производится каждые 6—8 часов.

Пеллетные котлы — это относительная дорогая новинка, которая стремительно набирает популярность у владельцев коттеджей. Благодаря применению современных технологий использование древесных гранул экологично и экономично, а работа отопительного котла максимально автоматизирована.

Газовый котел — самый экономичный и распространенный тип котлов. Несмотря на то что его установка производится исключительно после получения специального разрешения и в процессе эксплуатации надо строго соблюдать меры пожарной безопасности, газовые котлы просты в использовании и довольно надежны.

Материал теплообменника

Сталь — наиболее распространенный материал для изготовления теплообменника у недорогих котлов.

Это недорогой легкообрабатываемый материал. Впрочем, у него есть и серьёзные недостатки:

  • Эластичность приводит к тому, что от длительного воздействия высоких температур поверхность мягкой стали покрывается трещинами.
  • Сталь подвержена коррозии.

А вот к долговечности и надежности чугунных теплообменников вопросов нет: чугун почти не подвержен коррозийному разрушению. Зато при эксплуатации чугунных теплообменников нельзя допускать неравномерного нагрева и попадания в котел из возвратной линии сильно охлажденной воды.

Что касается электрокотлов, то здесь нагрев воды происходит от «электрода», которые в недорогих приборах бывают графитовыми или стальными (нержавейки), а в дорогих (элитных) моделях — титановыми.

Особенности устройств на дровах, их КПД

Эффективность работы «дровяных» котлов зависит:

  1. От использования только низкозольных дров твёрдых пород (в идеале дуб или бук).
  2. От положения заслонки термостата: прикрытая заслонка ведёт к существенному снижению КПД котла.

Внимание! Падение температуры теплообменника до 55 °C приводит к накоплению мокрой золы. Накопленная зола забивает теплообменник, в помещение начинают проникать угарные газы

Помимо этого, возникающие от воздействия конденсата коррозийные процессы существенно сокращают срок службы котла.

  1. От наличия малого подмешивающего контура обратной воды, который защищает поверхность теплообменника от низкотемпературной коррозии и способствует более легкому отделению конденсата и смолы.

Фото 3. Дровяной котёл для парового отопления. Довольно часто используется в подобной отопительной системе.

Подключение парового отопления своими руками

Паровое отопление своими руками вполне осуществимо сделать, но для начала следует ознакомиться с этой системой.

Паровое отопление дома или квартиры представляет собой систему замкнутого характера, в которой основными составляющими являются отопительный котел, трубопровод и радиаторы отопления. К дополнительным составляющим относится насос, когда требуется принудительная циркуляция теплоносителя по системе.

Принцип работы прост: теплоноситель нагревается в баке котла, и по трубопроводу движется в направлении к радиаторам. Нагретый теплоноситель отдает тепло радиаторам и трубам, остывает и возвращается к котлу. Непрерывность циркуляции обеспечивается правильно установленными трубами и радиаторами или же за счет насоса, если требуется отопление дома с несколькими этажами.

Паровое отопление в частном доме

Отопление паром запрещено в жилых помещениях многоквартирных домов. Монтаж парового отопления в частном доме провести все же можно.

Для этого потребуется наличие сварочного аппарата, профессиональных навыков сварщика. Трубопроводы отопления монтируются с соблюдением уклона 1-2 % в сторону движения конденсата и обратным уклоном при движении пара.

Котел рекомендуется приобрести заводского изготовления – самостоятельная сборка оборудования такой сложности не гарантирует его безопасной работы.

Мощность котла подбирается исходя из общестроительной нормы в 100 Вт на обогрев 1 метра площади. Также учитываются резерв мощности, необходимость производства горячей воды и прочие нужды.

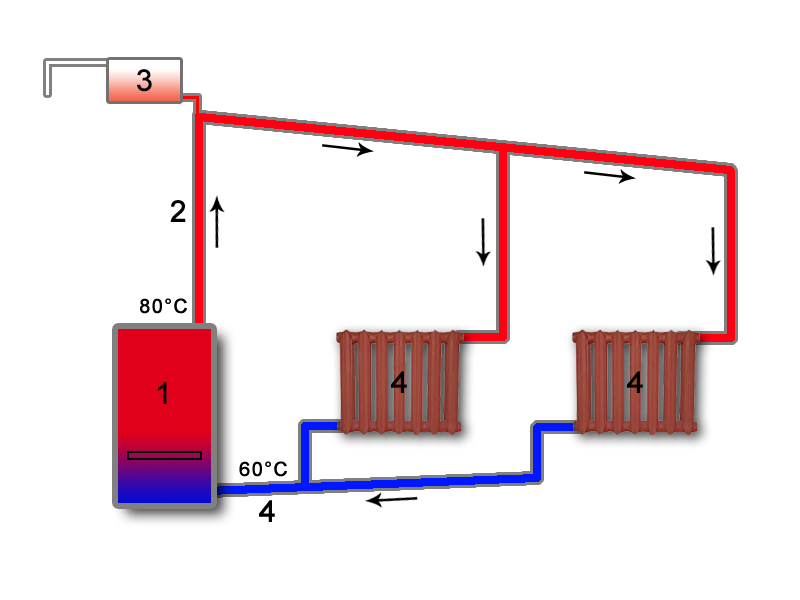

Паровые схемы систем отопления реализуются в основном в двух конфигурациях:

  1. Верхняя подача;
  2. Однотрубные группы приборов.

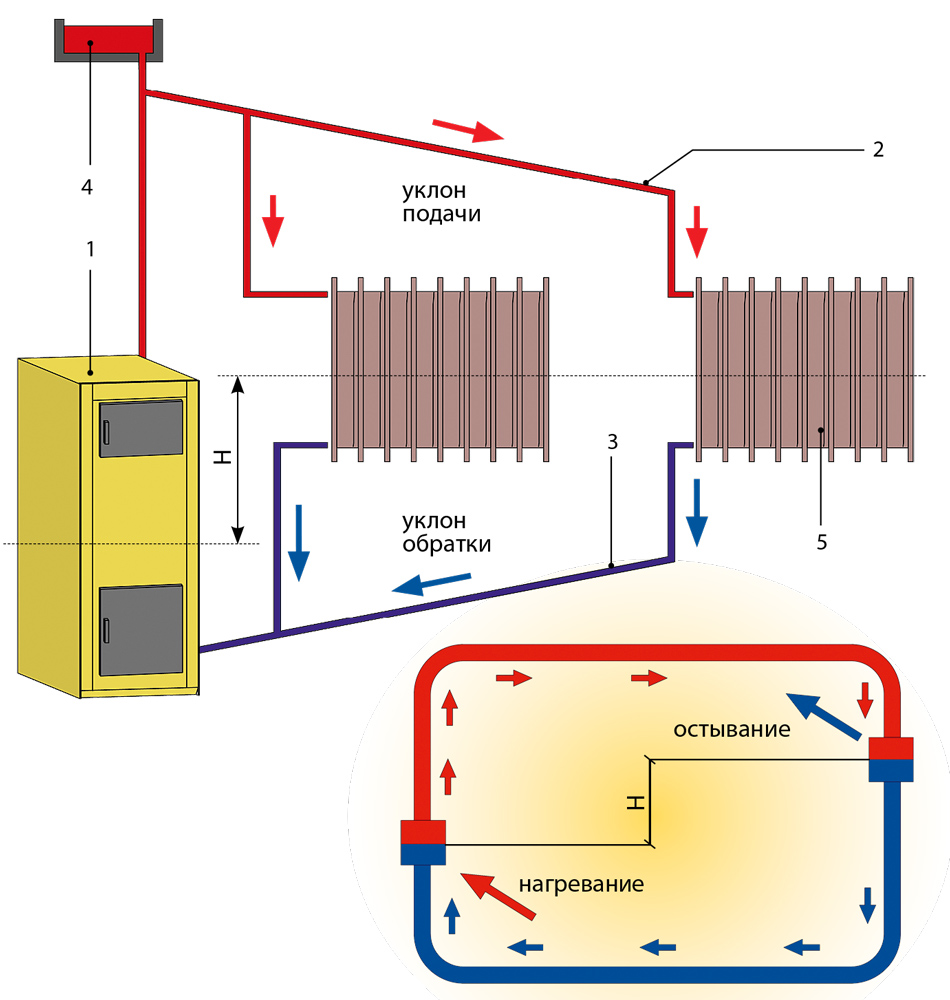

При верхней подаче пар подается в верхнюю точку строения по центральному стояку. От центрального стояка пар распределяется на отдельные стояки, спускающиеся через приборы в нижний пояс труб – сборников конденсата.

Вторая конфигурация выполняется в виде нескольких веток отопления, приборы которых подключены последовательно. Пар имеет высокую температуру и разница между приборами малозаметна.

В качестве батарей парового отопления рекомендуется использовать стальные радиаторы и регистры. Часто отопление этого типа не имеет отдельных нагревательных приборов, выполняется в виде пояса труб среднего диаметра. Способ прокладки труб в любом случае следует применять открытый. Это обусловлено низкой коррозионной стойкостью стали. Кроме этого, паровые трубы имеют слишком высокую температуру, при скрытой прокладке они будут негативно влиять на строительные конструкции.

Выбор парового отопления в качестве основного – личное дело каждого владельца помещений, требующих обогрева. Анализ преимуществ и недостатков говорят о том, что паровое отопление более актуально для нагрева больших объемов помещений – производств, теплиц, складов. Для отопления жилых домов оптимальным решением является строительство водяного отопления – оно более безопасно, комфортнее и зачастую имеется возможность самостоятельного монтажа без спецоборудования и навыков.

Рекомендуем прочитать:

Устройство биметаллических радиаторов

Индивидуальное автономное отопление в квартире

Приборы водяного отопления

Ремонт протечек воды на трубопроводе

Виды алюминиевых радиаторов отопления

Экономное отопление дома

(Просмотров 1 239 , 1 сегодня)

Что такое паровое отопление?

Паровым отоплением называется система, в которой в качестве теплоносителя применяется пар. Как работает паровое отопление в частном доме: вода закипает в котле (источнике тепла) и по трубам пар передается в отопительные приборы. При движении по трубопроводам теплоноситель конденсируется, оседает на внутренних стенках радиаторов, отдавая практически всю часть тепла. Батареи нагреваются сами и передают тепло в помещение.

Конденсат, образовавшийся после оседания носителя, возвращается к источнику нагрева самотеком – если система замкнутая или с помощью насоса (в разомкнутых конструкциях).

Преимущества и недостатки парового отопления

Специалисты отмечают следующие плюсы отопления паром:

  1. Увеличенная производительность. В частном доме не потребуется обустраивать много батарей, а в некоторых случаях достаточно труб без радиаторов.
  2. Малая инертность. Чтобы почувствовать тепло в помещении, достаточно 10-12 минут от начала нагревания котла.
  3. Сниженные теплопотери делают систему отопления паром максимально экономичной, для обустройства конструкции не придется покупать дорогое оборудование.
  4. Простота монтажа. Процесс формирования сети в частном доме не отличается сложностью, доступен для выполнения своими руками.

Минусы:

  • высокая температура работающих приборов;
  • отсутствие плавной регуляции температуры нагрева помещений;
  • ограничения при выборе материала (трубы должны быть только металлическими).

Также может возникнуть сложность при присоединении отводов к работающей системе, когда элементы нагреты до 100 С, любое прикосновение вызывает ожог.

Чтобы контролировать отопительную конструкцию в частном доме, специалисты рекомендуют установить автоматику, которая при остывании воздуха в помещениях до определенного уровня запустит всю систему в работу. Также есть возможность монтажа автоматики не на одну основную ветку, а на каждую (параллельную), чтобы отдельно запустить прогрев той или иной комнаты – это удобнее и экономнее.

Именно из-за угрозы аварийности система не применяется в многоквартирных строениях, а в частных домах устанавливается только под личную ответственность хозяина.

Характеристика и схема устройства

Принцип работы базируется на выделении тепла в результате преобразования теплоносителя, выпадения в конденсат, который выводится из приборов и снова поступает в котел.

  1. В замкнутой, где конденсат возвращается в котел самотеком под воздействием разницы высоты температур и давления в агрегатах отопления. Для котлов в таких системах самым важным является показатель высоты температуры и давления.
  2. В разомкнутой системе конденсат скапливается в баке, откуда помпой или насосом перекачивается на теплостанцию. Обустраивая подобную схему, необходимо обеспечить беспрепятственное стекание конденсата в специальный бак из нижнего прибора отопления.

Исходя из давления пара, разомкнутая схема парового отопления может быть 4-х типов:

  • субатмосферная;
  • вакуум-паровая;
  • сниженного давления;
  • повышенного давления.

Максимально допустимый порог нагревания пара до 130 С, но для система вакуум-парового, субатмосферного давления температура окружающей среды намного ниже +100 С. Такие схемы парового отопления дают возможность менять величину разряжения (вакуума) и настраивать комфортный температурный режим. Плюсом является отсутствие сложных агрегатов при обустройстве отопления. Достаточно паропроводов (трубы для транспортировки носителя) и конденсатопроводов (для передачи конденсата в баки), чтобы запустить паровой котел и получить эффективную систему отопления дома.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

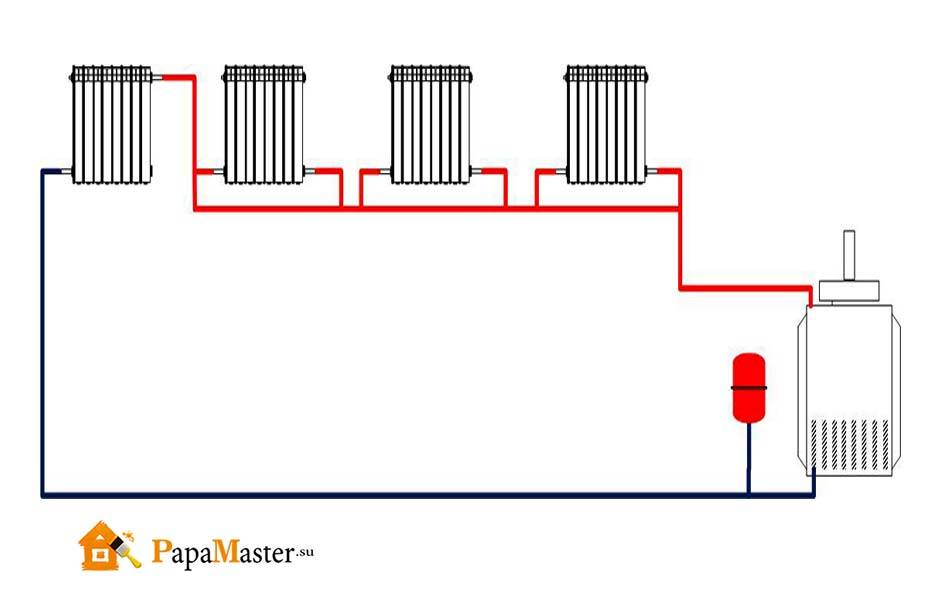

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2. необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Паровое отопление: как это работает

Многие путают систему парового и водяного отопления. Действительно, внешне они очень похожи. В обоих случаях обязательно присутствует котел, трубы и радиаторы. Но для паровой системы в качестве теплоносителя выступает пар, для водяной – вода.

В этом коренное отличие двух систем. Котел не нагревает, а испаряет воду, получившийся пар движется по трубам к радиаторам.

Галерея изображений Фото из В системах парового отопления в качестве теплоносителя используется сухой пар, который при конденсации выделяет тепло

Для направленного движения пара, выходящего из котла, устанавливаются паропроводы. По ним теплоноситель поступает в помещения

В системах парового отопления котел разогревает теплоноситель до 130 градусов, что требуется учитывать при выборе нагревательного агрегата

Для устройства системы парового отопления подбирают приборы, способные работать в заданных температурных условиях. Важный фактор для выбора — емкость, т.к. внутри прибора пар конденсируется и уменьшается в объеме в 400 — 1500 раз

Ощутимое сокращение объема теплоносителя позволяет устраивать конденсатопроводы намного уже, чем паропроводы, выполнять трубы для транспортировки конденсата из пластика

Нередко в качестве приборов парового отопления используются просто трубы большого диаметра, из которых конденсат перетекает сначала в конденсатные баки, затем в котлы

Для увеличения теплоотдачи трубы оснащаются металлическими ребрами. Так увеличивают эффективность в десятки раз

Так как трубы в паровых отопительных контурах также производят передачу тепла в окружающую среду, системы устраивают преимущественно открытым способом. Исключением являются случаи близкого расположения к газовым трубам и приборам

Принцип работы парового отопления

Движение пара к потребителю

Котел для подготовки теплоносителя

Выбор приборов для парового отопления

Учет разницы температур на участках

Традиционные приборы парового отопления

Повышение теплоотдачи

Открытая схема сборки трубопровода

Внутри них происходит остывание и конденсация пара. В процессе конденсации килограмм пара выделяет больше 2000 кДж тепла, тогда как остывающая на 50С вода даст только 120 кДж. Понятно, что теплоотдача пара в разы больше, что объясняет высокую эффективность отопления такого типа. Конденсат, образующийся внутри радиаторов, стекает в нижнюю часть деталей и самотеком движется в сторону котла.

По способу возврата превратившегося в конденсат теплоносителя все виды паровых отопительных систем делятся на две разновидности:

  • Замкнутая. В этом случае разрывы в контуре отсутствуют, и конденсат стекает по трубам, проложенным под определенным углом, непосредственно в котел для последующего нагрева.
  • Разомкнутая. Система отличается наличием накопительного резервуара, куда попадает конденсат из радиаторов. Из этого бака он при помощи насоса закачивается обратно в котел.

По способам сборки и разводки труб паровые отопительные контуры подразделяются на виды, абсолютно аналогичные водяным системам.

Принцип работы системы парового отопления очень прост: в качестве теплоносителя используется пар, полученный в парогенераторе

По параметрам абсолютного давления системы отопления паром делятся на разновидности высокого давления с избыточным показателем >0,07 МПа; низкого давления с избыточным давлением в интервале 0,005—0,07 МПа; вакуумные с абсолютным давлением <0,1 МПа. Если в контурах низкого давления есть участки или приборы, сообщающиеся с атмосферой, их относят к категории открытых, если нет — закрытых.

Контуры парового отопления сооружаются по принципу водяных систем. Пар поднимается по стояку, передвигается по магистралям к приборам отопления. Только вместо обратки собирается конденсат, образованных при передаче тепловой энергии пара потребителю (+)

Про котлы

Это сложное устройство, в котором реализуются разные, достаточно сложные технические решения, но не вдаваясь в их особенности, коснемся только отдельных видов, различающихся используемым топливом. Оно может быть самым разным:

  • жидким:
  • твердым;
  • газообразным.

В качестве примера рассмотрим несколько различных типов котлов.

На отработанном масле

Котел работающий на отработанном масле

В таком котле топливом служит отработанное автомобильное масло (отработка). При этом решается сразу несколько различных проблем – утилизируется продукт, являющийся в чистом виде отходом, и обогревается помещение. Паровое отопление на отработанном масле можно рассматривать как один из возможных вариантов обогрева отдельных СТО или гаражей.

Существуют различные конструкции таких котлов, как отечественных, так и импортных, их многообразие позволяет выбрать подходящий под конкретные условия. Работа такого котла осуществляется следующим образом – отработка подается в специальную камеру, где под действием высокой температуры она испаряется. Ее пары попадают в камеру сгорания, куда дополнительно подается воздух, и получившаяся смесь сгорает, нагревая теплоноситель.

На твердом топливе

В качестве топлива в этом случае могут использоваться дрова, торф, уголь, и т.д. Существуют специальные котлы, позволяющие создавать паровое отопление на дровах. Работает оно так же, как обычный вариант, только в этом случае источником пара служит дровяной котел. Такой вариант отопления подходит для отдельно расположенных зданий, для обогрева которых нет возможности использовать другое топливо. Кроме того, можно получить паровое отопление от печки. Такой вариант может использоваться, например, на даче. В этом случае в топочном отделении печи надо установить теплообменник и подключить его к паровому отоплению. И тогда у вас на даче будет паровое печное отопление, как например, показано на рисунке ниже.

Отопление с помощью твердотопливного котла

Независимо от вида топлива, принцип, используемый в этом случае, один и тот же – нагрев воды и ее испарение с последующей подачей пара в систему отопления. А что будет выступать в роли источника пара – специальный котел или печка, по сути, определяется вашими возможностями и желаниями. Отопление с помощью пара – достаточно специфический вид обогрева, основанный на процессах его конденсации и выделении при этом тепла. Его используют чаще всего на промышленных предприятиях, где есть возможность получения пара, и нет нормативных ограничений на применение такого вида обогрева помещений.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
