Паспортизация систем вентиляции
Замер свойств вентиляции
Паспортизация системы вентиляции проводится только один раз – во время сдачи в эксплуатацию. Однако если схема претерпевает значительные модернизации, приходится оформлять новый документ.
Для получения паспорта согласно СНиП вентиляционная система должна пройти аэродинамические испытания. Иногда в комплекс работ по паспортизации включают даже разработку смет на модернизацию или ремонт.
Паспортизация для естественных систем вентиляции не проводится. Однако если такой документ требуется, его оформляют. Форма его проще, чем стандартный образец паспорта вентиляционной установки. А в прилагаемых протоколах фиксируются показатели эффективности естественной вентиляции.
Не требуется паспорт вентиляционной системы без сети. Однако в процессе эксплуатации необходимо заносить куда-то пометки о ремонте, проверках и модернизации, поэтому обычно на любые механические системы вентиляции, в том числе оконные вентиляторы и тепловые завесы паспорта оформляются. Иногда в качестве упрощенного образца паспорта на вентиляцию используется техпаспорт, выданный производителем оборудования, который дополняется протоколами тестирования.
Паспорт является бессрочным документом. Повторно образец паспорта вентиляционной системы выдается при утере, при значительной модернизации, изменении трассы. Результаты аэродинамических испытаний прикладываются к паспорту в форме протокола. Как правило, срок действия последнего протокола 12 месяцев. По окончанию этого периода необходимо провести новые испытания, исследовать состояние системы.
Особенности ведения документа
Знать все сказанное выше очень хорошо — с этим никто не спорит. Но для заказчика работ или для владельца здания важнее другие обстоятельства
Им важно иметь четкие критерии, чтобы понимать, правилен ли паспорт вентиляционной системы, представленный подрядчиком. Еще нужно знать, что вписывать в этот документ самостоятельно, а что вносить не стоит
Существует три разновидности паспортов вентиляции, признаваемые официально.
Первый тип — так называемый строительный, второй составляется при эксплуатации, а третий относится только к установкам, очищающим газы. Дополнительно могут составлять паспорта, учитывающие специфические моменты той или иной отрасли. Но это уже совершенно иная тема. «Строительные» паспорта составляются всякий раз, когда проводятся пусконаладочные работы
Важно: это требуется даже при отсутствии наладки как таковой, ведь иначе эксплуатация становится незаконна
Характерными признаками плохо составленного документа будут:
- полное совпадение проектных цифр и фактических данных (в реальности так не бывает);
- отсутствие примечаний;
- изобилие пустых граф (те, кто недостаточно знают наладку вентиляции, вынужденно пропускают их, чтобы не демонстрировать свою некомпетентность);
- упоминание о проведении испытаний без указания конкретной даты их.
Если заказчик паспортизации обнаруживает хотя бы один из этих признаков, он вправе вернуть документ подрядчику и требовать переделки работы либо возврата уплаченных сумм. На титульном листе (хотя он есть не всегда) описываются идентификационные сведения об объекте. Шапка паспорта содержит указание наладочной организации. Сведения о ней должны позволять полностью идентифицировать эту структуру. Допускается (хотя и необязательно) размещение корпоративной символики.
Если организация прошла аккредитацию, она обязательно сообщит номер аттестата, подтверждающего этот факт. Такой номер потребуется уже позже — для составления протоколов испытаний. Он обосновывает легитимность каждого сделанного вывода. Что касается типа вентиляционной системы, он должен расписываться полностью, с указанием паспортов на вытяжку и приток, на увлажнитель и иные компоненты. В дальнейшем проще будет ориентироваться в таком документе и контролерам, и эксплуатационным службам.
Если количество установок превышает 50–70, однотипные по назначению аппараты могут обозначаться в документации цветным шрифтом. Никакой стандарт это не регламентирует, поэтому выбор окраски — по своему усмотрению. Хотя строительная практика подразумевает написание адреса по проекту, для государственных инспекторов лучше показывать акт, где указан реальный адрес сооружения
Важно: стоит записать еще и юридический адрес подрядчика (наряду с фактическим), что помогает добиться благосклонности контролирующих органов. Если все делать добросовестно, надо сразу предусмотреть резерв свободного места, где будут отражаться итоги тестов на эффективность
Проблемой строительной формы является то, что она отражает ряд ненужных для практиков сведений, при этом не включая действительно важную информацию. Чаще всего этот недостаток устраняется за счет использования примечаний.
Для вентиляторов указывают:
- номера, присвоенные на заводах;
- полные типовые названия вентилирующих установок, отличающихся от названий вентиляторов;
- настройки регулирующих блоков или частоты вращения, соответствующие паспортным параметрам;
- прочее установленное оборудование;
- сведения о ремонтах (если они имели место).
Паспорт должен сопровождаться протоколами, фиксирующими итоги тестов. Обычно строительная практика обходится без них, хотя это всего лишь привычное упущение. В отдельных случаях можно добавить инструкции по применению вентиляционной системы (если она чем-то отличается от обычной). Речь идет только о кратких указаниях (до 1 листа). Полноценные инструкции включают иногда до 30 листов, к паспортам их прилагать не надо.
Паспорта на вытяжные аппараты сокращаются, если там отсутствует раздел, посвященный нагревателю воздуха. А вот документация, составляемая на производстве, часто вырастает из-за сведений, отражающих замену отдельных узлов и модернизационные работы. Полноценное отражение одного лишь технического обслуживания требует нескольких страниц.
В результате испытаний к паспортам добавляются также протоколы, отражающие:
- итоги аэродинамической проверки вентилятора;
- герметичность трубопроводных каналов;
- уровень шума;
- интенсивность вибрации;
- избыточное давление.
ЗАЧЕМ ПРЕДПРИЯТИЮ ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ?
Паспортизация систем вентиляции — это проверка рабочего состояния вентиляционного оборудования и систем вентиляции с помощью инструментальных исследований, оформленная в виде паспорта на вентиляционную установку.
Паспортизация вентиляционных установок обязательна для всех предприятий и всех типов вентиляционных систем.
Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.
Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:
1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.
2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.
3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:
а) в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;
б) системы местной вытяжной и местной приточной вентиляции — 1 раз в год;
в) системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.
4. Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.
Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.
В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.
Паспорт вентиляционной системы — это главный документ вентиляционной системы. Паспорт системы вентиляции — итоговый технический документ, дающий юридическое право эксплуатировать вентиляционное оборудование, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.
Технически грамотно оформленный паспорт на вентиляционную систему — залог эффективной и безопасной работы вентиляционной системы, а часто и самого предприятия. В нем отображается реальное состояние всего вентиляционного оборудования.
В паспорте вентиляционной системы фиксируются все изменения, которые происходили с вентиляционной системой на протяжении всего эксплуатационного периода.
Паспортизация вентиляционных систем необходима:
сотрудникам предприятия — для комфортной работы, повышения производительности труда и отсутствия сбоев в работе в связи с плохим самочувствием;
руководителю и главному инженеру — паспорта и пояснения к ним подскажут, на какую именно вентиляционную систему надо обратить внимание в первую очередь (увеличить ее производительность или наоборот, уменьшить, провести внеплановый ремонт или обслуживание вентиляционной системы);
руководителю и главному инженеру — чтобы не иметь проблем и замечаний от представителей надзорных инспекций (Роспотребнадзора, прокуратуры, пожарной инспекции, МЧС, жилищной инспекции, Ростехнадзора и др.), которые контролируют эксплуатационные характеристики оборудования, санитарно-техническое состояние, наличие и срок действия паспортов на вентиляционную систему;
руководителю предприятия и главному инженеру, которые несут персональную ответственность за производственный травматизм.
Оформление паспорта вентиляционной системы
На каждую систему вентиляции или кондиционирования оформляют паспорт в двух экземплярах по определённой форме. Форма утверждена СП 73.13330.2012 «Внутренние санитарно-технические системы зданий». Паспорт заполняют в следующем порядке:
- Указывают наименование ведомства или монтажной организации, которая осуществляет паспортизацию.
- Указывают полное наименование объекта.
- В строке «Зона (цех)» указывают конкретное помещение, где смонтирована система.
Раздел «А» содержит сведения о назначении вентиляционной системы (приточная, приточная вытяжная, система кондиционирования и т. д.) и месте нахождения оборудования системы (этаж, крыло, ориентация относительно координационных осей здания).
На первой странице паспорта содержится раздел «А», в котором указываются основные данные о системе: её назначение, тип и расположение
- Раздел «Б» содержит числовые значения характеристик, которые были указаны в проектной документации, и фактические характеристики смонтированного оборудования вентсистемы. Фактические данные берут из протоколов испытаний. В паспорте обязательно указывают:
- параметры вентилятора (его тип, серийный номер, диаметр, расход, давление, диаметр шкива и частоту вращения);
- параметры электродвигателя (его тип, мощность, частоту вращения, диаметр шкива и передачу);
- параметры воздухонагревателей и воздухоохладителей (их тип, количество оборудования, схемы обвязки, схему расположения, вид и параметры теплохладоносителя, наличие или отсутствие опробования теплообменников на рабочее давление);
- параметры пылегазоулавливающего устройства (его наименование, серийный номер, количество устройств, расход воздуха, процент подсоса, сопротивление);
- характеристики увлажнителя воздуха (тип, расход воды, давление перед форсунками и частоту вращения насоса увлажнителя, тип, мощность и частоту вращения электродвигателя увлажнителя, характеристики увлажнителя).
В разделе «В» указывают расходы воздуха в каждом помещении. В таблице перечисляют все помещения, которые охватывает вентиляционная система, номера мерных сечений, проектный и фактический расход воздуха в м3/ч и невязку, которая представляет собой процент отклонения фактических значений расхода воздуха от проектных.
В разделе «В» паспорта на вентиляцию указываются фактические данные о расходе воздуха в каждом помещении и их отклонение от проектных
-
- Подписывают паспорт вентиляционной системы три стороны: ответственное лицо от исполнителя или пусконаладочной организации, представитель проектировщика и ответственное лицо от организации, которая осуществляла паспортизацию.
В конце каждого раздела существует строка «Примечание», в которую записывают дополнительную информацию, которая может существенно повлиять на дальнейшую эксплуатацию системы.
Помимо основной утверждённой формы паспорта, крупные эксплуатирующие организации и предприятия могут иметь свои формы паспортов на системы и установки, которые содержат много дополнительной информации, требующейся для правильной и эффективной работы и удобства обслуживания конкретного оборудования.
Стоимость паспортизации
- Стоимость паспортизации вентиляционной системы или установки зависит от времени её выполнения. Если паспортизация проводится первично организацией, которая эту систему или установку монтирует, то стоимость будет сравнительно небольшой, т. к. часть необходимых работ будет выполнено параллельно с пусконаладкой оборудования.
- В случае если работы производит организация, которая систему не монтировала, или система длительное время эксплуатировалась на момент паспортизации, то стоимость будет немного больше.
- Стоимость паспортизации зависит от объёма работ, поскольку системы вентиляции бывают маленькие и большие, с однотипным оборудованием и не однотипным, сложными и не очень.
В среднем стоимость оформления паспорта вентиляционной системы или установки варьируется от 5 до 20 тысяч рублей. При строительстве или реконструкции нового объекта работы по паспортизации включаются в смету на монтаж и пусконаладку вентиляционной системы.
Оформление паспорта не занимает много времени, основная работа — это замеры и испытания. Паспортизацию лучше всего проводить совместно с пусконаладочными работами, поскольку во время наладки замеряют все контролируемые параметры и сравнивают их с требуемыми и нормативными значениями. Для монтажной организации паспортизация не представляет собой никаких сложностей и является завершающим этапом монтажа.
Форма паспорта вентиляционной системы (системы кондиционирования воздуха)
Сохрани ссылку в одной из сетей:
| Информация о документе | |
| Дата добавления: | |
| Размер: | |
| Доступные форматы для скачивания: |
(наименование ведомства, |
наладочной организации) |

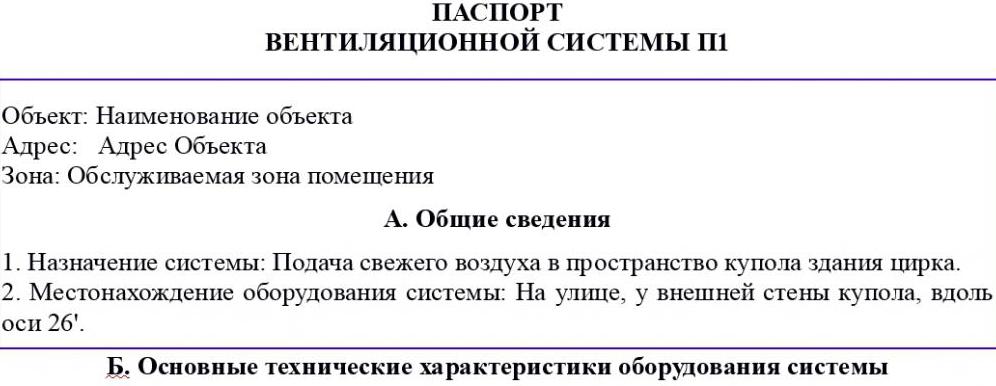

ПАСПОРТ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ (СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА)
А. Общие данные
1. Назначение системы | |
2. Местонахождение оборудования системы | |
Б. Основные технические характеристики оборудования системы
1. Вентилятор

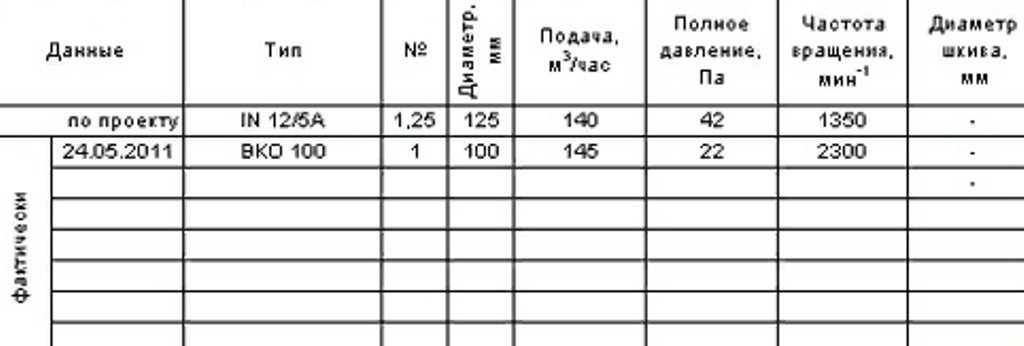

Данные | Тип | № | Диаметр колеса Dном, мм | Подача, | Полное давление, Па | Диаметр шкива, мм | Частота вращения, с-1 |
По проекту | |||||||
Фактически |
2. Электродвигатель
Данные | Тип | Мощность, кВт | Частота вращения, с-1 | Диаметр шкива, мм | .Вид передачи |
По проекту | |||||
Фактически |
3. Воздухонагреватели, воздухоохладители, в том числе зональные
Данные | Тип или модель | Число | Схема | Вид и параметры теплохладоносителя | Опробование* теплообменников на рабочее давление (выполнено, не выполнено) | |
обвязки по теплохладоносителю | расположения по воздуху | |||||
По проекту | ||||||
Фактически |
*Выполняется монтажной организацией с участием заказчика (наладочной организации)
4. Пылегазоулавливающие устройства
Данные | Наименование | № | Число | Расход воздуха, м3/ч | % подсоса (выбив) | Сопротивление, Па |
По проекту | ||||||
Фактически |
5. Увлажнитель воздуха
Данные | Насос | Электродвигатель | Характеристика увлажнителя | |||||
тип | подача, мг/ч | давление перед форсунками, кПа | частота вращения, с-1 | тип | мощность, кВт | частота вращения, с-1 | ||
По проекту | ||||||||
Фактически |
В. Расходы воздуха по помещениям (по сети)
Номер мерного сечения | Наименование помещений | Расход воздуха, м3 /ч | Невязка, % (отклонения показателей) | |
фактически | по проекту | |||
Схема системы вентиляции (кондиционирования воздуха)
Примечание. Указываются выявленные отклонения от проекта (рабочего проекта) и их согласование с проектной организацией или устранение
Представитель заказчика (пусконаладочной организации) | |
(подпись, инициалы, фамилия) | |
Представитель проектной организации | |
(подпись, инициалы, фамилия) | |
Представитель монтажной организации | |
(подпись, инициалы, фамилия) |
- Образовательный стандарт
… и кондиционирования воздуха; нормативные требования к монтажу оборудования и трубопроводов; способы доставки сантехнических приборов, вентиляционного оборудования …
-
- Документ
… системам и паспорта на … системе управления инцидентами. Форма … система кондиционирования ЦОД; оборудование системы … и сжатым воздухом, манометров, распределительных … 100х150 шт. 5 1.2.6 Решетка вентиляционная регулируемая Арктика АМР 200х200 …
- Рабочая программа
… обследование и составлять энергетический паспорт объекта (ПК-1, … трудоемкость (в часах) Формы текущего контроля успеваемости … нагреву (охлаждению) воздуха в приточных вентиляционных системах и системах кондиционирования воздуха. 4.5. Курсовые проекты …
- Конкурс
… системами кондиционирования воздуха. Оборудование для кондиционирования воздуха … кондиционирования Паспорта вентиляционных систем и систем кондиционирования. Водоснабжение (горячее и холодное), канализация, отопление Установить новые радиаторы системы …
- Реферат
… дается в паспорте электроприемника. … формы. Коэффициентом формы … -вентиляционные системы и системы … кондиционировании воздуха зимой заключаются в нагреве и увлажнении его; летом воздух осушается и охлаждается. В системах кондиционирования воздуха …
Другие похожие документы..
Паспортизация вентиляции
Наши квалифицированные инженеры имеют большой опыт выполнения работ паспортизации и проведения экспертизы и аудита вентиляционных систем. Соблюдены требования, предусматривающие аттестацию специалистов в Ростехнадзоре с допуском выполнения работ на промышленных объектах и цехах, что позволяет нам предоставить сертифицированную документацию для заказчика. Паспортизация систем вентиляции производится при необходимости оценки эффективности вентиляции, при утере проектной документации или по окончании монтажа вентиляционных систем на объекте для получения исполнительной документации и для пусконаладки. Подробнее: паспортизация систем вентиляции… Наши выполненные объекты по паспортизации и обследованию систем вентиляции в Санкт-Петербурге: промышленные объекты в т.ч. Кировский Завод (ЗАО «КировТэк»), ГазПром (ООО «ГАЗПРОМНЕФТЬ ТЕРМИНАЛ СПБ»), ГУП «Петербургский метрополитен», Хлебозавод в пос.Сертолово, покрасочные цеха (ООО «ДВ КОЛОР), а также больницы (ООО «Медицинский центр «Панацея»), зубные поликлиники частные и государственные (Стоматологическая поликлиника № 6) , бассейны (Бассейн «ВОЛНА» в Московском районе), кафе и рестораны (ООО «Кафе ”На Знаменской» Невский пр. дом 120), театральные кассы (ООО «Дирекция театрально-зрелищных касс»), офисы и бизнес-центры (ПАО «ЛенГипроТранс») и др…
Нормальный паспорт

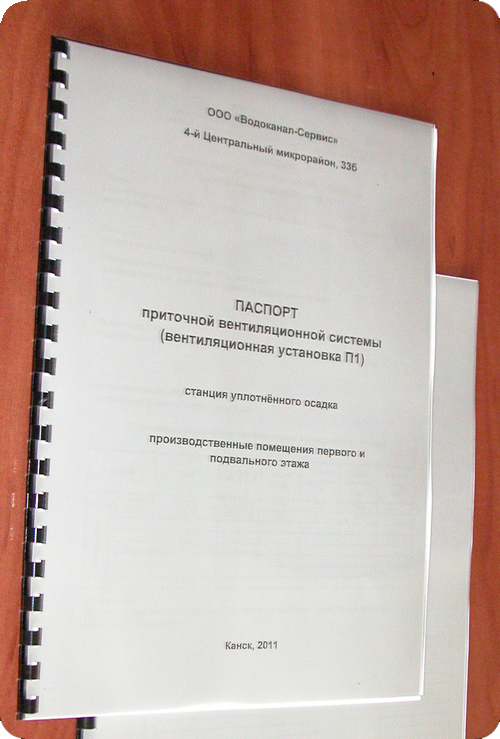

Рис. 5 Внешний вид хорошего паспорта, титульный лист.
Восемь листов или около того, приложен протокол, иногда краткая индивидуальная
инструкция по эксплуатации системы вентиляции (на одном листе).
Полные инструкции делаются отдельно, на 10-30 листах, и к паспортам не
относятся.
Их разрабатывают эксплуатирующие организации. Сейчас иногда инструкции
делают проектные организации, выполнившие проект.
Рис. 6. Размер паспорта.
Итого в паспорте приточной установки не менее девяти листов, с инструкцией
десять.
Паспорта на вытяжки бывают меньше там нет воздухонагревателя
и соответствующего раздела.
На производствах часто применяют свою форму паспорта, такие
паспорта бывают ещё больше, обычно за счёт раздела о замене узлов и модернизации
установки.
Если вносить в паспорт все ТО (техническое обслуживание), то только на
это нужно несколько страниц.
Рис. 7. Дополнительные разделы паспорта.
К паспорту прикладываем протокол аэродинамических испытаний вентилятора,
протокол испытаний герметичности вентиляционной сети, уровня вибрации,
шума, избыточного давления в защищаемом помещении (дли противодымной вентиляции),
и так далее.
Каждый замер сопровождается протоколом, но если прикладывать
все, потребуется много бумаги, это не экологично. Протоколы мы сохраняем
в электронной форме, а в паспорте пишем, что предоставляем их по запросу.
Это «протокол аэродинамических испытаний» который пришлось переименовать
в «Акт проверки эффективности вентиляционных систем».
Протокол это результат замеров. Подписывается исполнителями,
и, если не откажется, представителем предприятия его подпись
подтверждает только факт проведения замеров.
Акт это результат действий какой-то комисии. Например, акт
пробоотбора свидетельствует, что специальная рабочая группа взяла какую-то
пробу.
Но в предписании на данную работы было написано: предоставить паспорта
и акты проверки эффективности, пришлось переименовать протокол в акт.

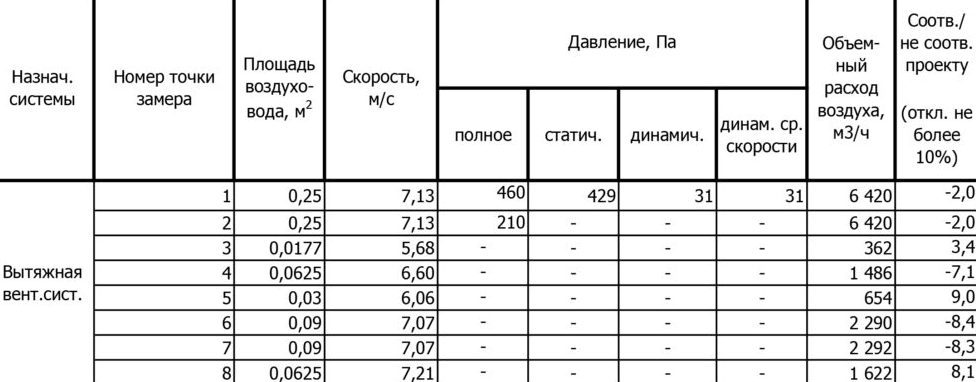

Рис. 8. Приложения к паспорту: протокол или акт.
По объективным причинам и пожеланиям заказчиков наши паспорта не всегда
выглядят технически безупречными, приходится считаться с проверяльщиками
паспортов и т.п.
На картинках показаны настоящие паспорта, поэтому вы можете увидеть некоторые
небесспорные детали. Но мы тоже знаем про это, сделать так пришлось по
причинам и в интересах заказчика.
В плохой наладочной организации неточности, да и ошибки, встречаются
из-за невежества исполнителей.
8 апреля 2016
| Главная | |
Нормативная форма
Нормативная форма строительного паспорта ниже, приложение
Е, в конце свода правил.
Сейчас действует
СП 73.13330.2016
(актуальность проверяйте, нормативы часто меняют)
это плохая форма, но она может стать основой для нормальных
паспортов.
Отсутствует дата. Да, в этом паспорте нет даты составления,
не говорю уже про место для последующих замеров. Так что нормальная эксплуатирующая
организация сразу выбрасывает его в макулатуру.
Имеются бессмысленные для 90% вентиляторов данные о диаметре
рабочего колеса. Частота вращение дана в с-1. Это вроде бы правильно,
СИ, но на двигателе и вентиляторе, да и на многих тахометрах частота идёт
в мин-1.
В выводах нереальная точность 8%. Разработчики явно не мерят
и не считают реальное отклонение. Для размещённых в одном помещении воздухораспределителей
допускается аж 10%. Просто смешно. Особенно для типичной сети, в которой
в одном помещении воздуховод одного сечения, решётки врезаны непосредственно
в него.
Во всех нормальных методиках в одном помещении допускается
20%.
Даже пожарный ГОСТ, тоже вроде отечественный норматив, указывает
реальное и достижимое отклонение 15%. Получается, пожарные мерят и знают.
А в ЗАО ИСЗС-Консалт, разработчике СП, витают в эмпиреях
благостной рефлексии.
Ну и так далее.
Из новых ухудшений сильно изменился список подписантов.
Исчез представитель эксплуатирующей организации, которому паспорта сдаются
в работу. Представитель наладочной организации, главный исполнитель и
ответственный за пусконаладку, указан в скобках. Бред какой-то.
Бланк
паспорта точно по нормативу, в формате таблицы
в формате таблицы Excel.
- есть титульный лист;
- есть место для последующих проверок вентиляции.
| Главная | |
Общие требования к вентиляции

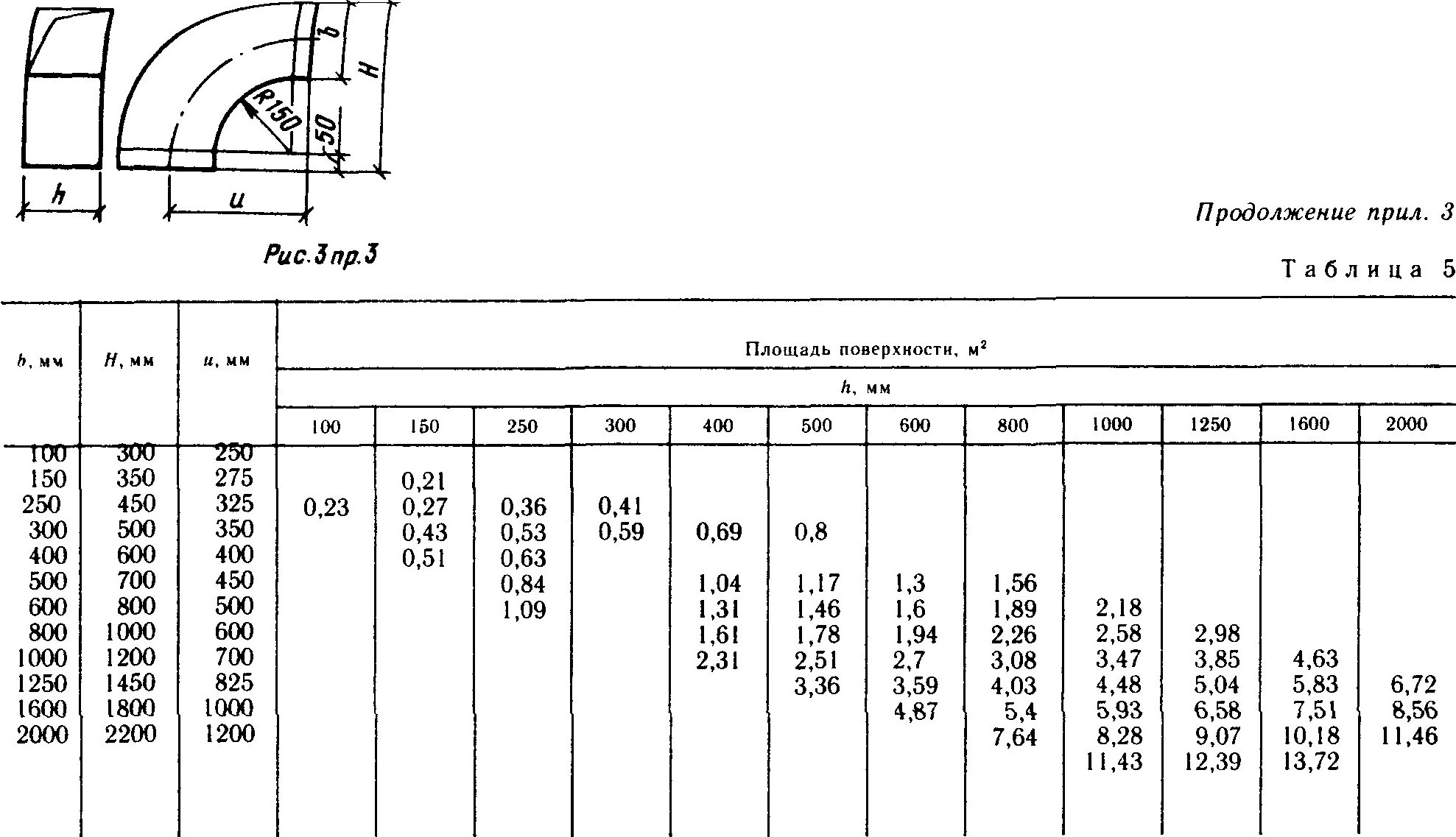

Процесс обследования может строиться только так, чтобы были раскрыты все сведения, которые указаны в СНиП 3.05.01–85, прежде всего требуется проверять, нет ли малейших отступлений от проекта вентиляции. Объяснения в духе «не было инструмента и потому пришлось развернуть канал чуть в сторону» профессиональных оценщиков точно не заинтересуют. Все воздуховоды, прокачивающие очень влажный воздух, не должны иметь нижних продольных швов. Сегменты, которые могут покрываться росой, обязательно монтируются с наклоном к дренирующей магистрали.
Нормальный уклон составляет от 10 до 15 мм на 1 пог. м. по длине. Фланцевая стыковка подразумевает выведение прокладки наружу. Внутрь ее направлять нельзя. Что касается материала прокладок, он должен подбираться для специфических температурных параметров. Так, если воздух нагрет не более чем до 70 градусов, можно применять поролон и жгут из полимерной мастики.
Но применять эти вещества при более серьезном нагреве нельзя. Требуется использовать элементы на основе асбеста — шнур либо картон. Иногда по воздуховодам движется воздух, наполненный кислотными парами. Тогда придется применять стойкие разновидности пластмассы. Перечень материалов, обеспечивающих герметичность соединений без фланцев, заметно отличается.
При относительно низких (не более 40 градусов) температурах воздуха нужна герметичная лента. До 60 градусов круглые трубы надо прикрывать манжетами термической усадки. Если воздух становится горячее (до 70 градусов), нужно применять мастику специальных образцов. Что касается фланцевого стыка, болты надо затягивать основательно. Гайки требуется размещать только с одной стороны.
Вертикально поставленный фланец полагается закручивать гайками по своему усмотрению. Если же изделие монтируется горизонтально, требуется размещать крепежи снизу. Соединения без использования фланцев: если наибольшая грань трубопровода ограничена 40 см, то шаг надо делать до 4 м, а при большей грани он сокращается до 3 м. Фланцевое соединение трубопроводов подразумевает, что при величине элементов до 200 см надо закреплять их через каждые 6 м, но только не к самим фланцам.
Чтобы соединить воздуховод с вентилятором, надо применять только такую вставку, которая способна заблокировать распространение вибрации. Чаще всего в роли ее применяют конструкции из стеклянной ткани. Подобные детали монтируют непосредственно перед тестированием характеристик созданной системы. Уплотнять раструб можно только жгутами из пеньки, которые пропитываются асбестоцементной смесью с включением клея из казеина
Важно: иногда после такой обработки все же остаются пустоты — убрать их помогает мастика на основе асбестоцемента
Запрещается оставлять промежуток от втягивающего патрубка радиального вентилятора до рабочего колеса того же вентилятора больше чем на 1%. Также недопустимо отклонение вала от строгой горизонтали. Исключение (вертикальная ориентировка) характерно только для вентиляторов, ставящихся на крышах. Электрические двигатели и крыльчатки ориентируются соосно, а если вентиляторы передают усилие через ременную передачу, то оси шкивов должны ставиться параллельно. Поворот и переключение всех вентиляционных клапанов должны происходить максимально легко, даже если не применяется какой-либо инструмент.
Какие документы есть еще:
- Все документы из раздела «Здравоохранение»
- Рубрикатор всех типовых образцов и бланков документов
Что еще скачать по теме «Здравоохранение»:
- Отчет о реализации муниципальной целевой программы
- Уведомление об отказе в переоформлении документа, подтверждающего наличие лицензии на медицинскую деятельность
- Уведомление об отказе в переоформлении документа, подтверждающего наличие лицензии на деятельность, связанную с оборотом наркотических средств и психотропных веществ, внесенных в Список II в соответствии с Федеральным законом “О наркотических средствах и психотропных веществах”
- Уведомление о переоформлении документа, подтверждающего наличие лицензии на медицинскую деятельность
- Титульный лист “Положения об аккредитованной испытательной лаборатории (лабораторном центре)” в случае разделения функций главного врача ЦГСЭН в субъекте Российской Федерации и руководителя испытательного лабораторного центра
- Важные нюансы при покупке фирмы
- Процесс переписки квартиры на другого человека
- Процесс получения визы в США
- Процесс продажи машины
- Процесс строительства гаража (с бюрократической точки зрения)
- Строительство частного дома в городской черте
Оформление документов
На систему вентиляции
Перечень сведений, которые должны фиксироваться при паспортизации вентиляции, описывается в СНиП 3.05.01–85.
В разряд общей информации попадают:
- вид объекта;
- его местоположение;
- предназначение вентилирующих средств;
- размещение проветривающего оборудования на объекте.
На вентиляционную установку
Содержание этого раздела технического паспорта сильно зависит от того, какая именно инженерная система описывается.
Так, для любого вентилятора указывают:
- к какому типу он относится;
- как быстро вращается;
- насколько велико рабочее колесо;
- каков объем прогоняемого воздуха;
- показатель предельного давления;
- диаметры шкивов (только если передача энергии идет через приводной ремень).
Там, где присутствуют вентиляторы, должны быть и электрические моторы. В паспорт вписывают, к какому типу они относятся и каким образом передают усилие на рабочую часть. Еще должны быть отражены мощность и скорость кручения ротора. Разумеется, вид нужно указывать и для нагревателей, и для кондиционеров. Но в отношении них надо дополнительно расписать, какой теплоноситель применяется, что показала проверка теплообменников при штатном давлении, как именно происходит движение воздуха и теплоносителя.
В дополнение ко всем этим данным в паспорт заносят:
- сечения воздуховодов;
- суммарные затраты воздуха;
- отвечает ли она указанным в проекте сведениям или нет.
