Кирпичные печки в баню и схемы как сделать своими руками

Виды банных печей собственного производства

Их немного.

Кирпичная печь-каменка

Рис. 1 Устройство проточной каменки.  1 – поддувало; 2 – топка; 3 – водяной бак; 4 – топочные колосники; 5 – колосники для каменки; 6 – камни; 7 – футеровка каменки; 8 – компенсационный отступ (5–8 мм) футеровочного кирпича от печного; 9 – футеровка топки; 10 – отделка стен каменки металлическим листом.

Каменка проточного типа: дымовые газы из топки проходят через камни. Это возможно только при наличии прямоточной (все газы напрямую из топки уходят в атмосферу) или оборотной (3- 5 канальной, коленной) печи.

Топят такую печь не смолистыми дровами. В это время загрузочно-прочистной люк герметично закрывают. Воду поддают на камни после полной протопки, когда на колосниках осталась только зола.

Периодически камни необходимо мыть и чистить.

В популярных колпаковых банных печах Кузнецова каменка закрытая.

Рис. 2 Печь Кузнецова

Она размещается в верхнем колпаке. Здесь же закладывают змеевик для нагрева воды. Такая печь для бани с баком, который можно без труда вставить, выгодно отличается от канальной.

Чем?

Об этом ниже.

Металлическая печь-каменка

Основная проблема такой конструкции – так организовать нагрев воды, чтобы она испарялась не интенсивно.

Рис.3 Устройство металлической печи-каменки. 1 – топка; 2 – ящик для золы; 3 – дымоход; 4 – защитный экран; 5 – труба для нагрева воды; 6 – каменка; 7 – кулисы; 8 – козырёк; 9 – топочный колосник.

Здесь каменка глухая: нагревается за счёт тепла, поступающего из топки. Кулисы замедляют скорость газов, что помогает прогреву камней.

Нагрев воды организован змеевиком из водопроводной трубы, которая проложена под камнями. Ёмкость с водой находится в моечном отделении.

Комбинированная: металлическая, обложенная кирпичом.

Появление такой конструкции продиктовано тем, что баню, как строение, после процедур надо просушить

Это особенно важно потому, что защищать от гниения сруб, деревянную обшивку химическими составами просто нельзя. Их пары, так или иначе, попадут в атмосферу парной или мойки. Понятно, что металлическая печь после прогорания дров быстро остывает

В роли теплоаккумулятора и выступает кирпич

Понятно, что металлическая печь после прогорания дров быстро остывает. В роли теплоаккумулятора и выступает кирпич.

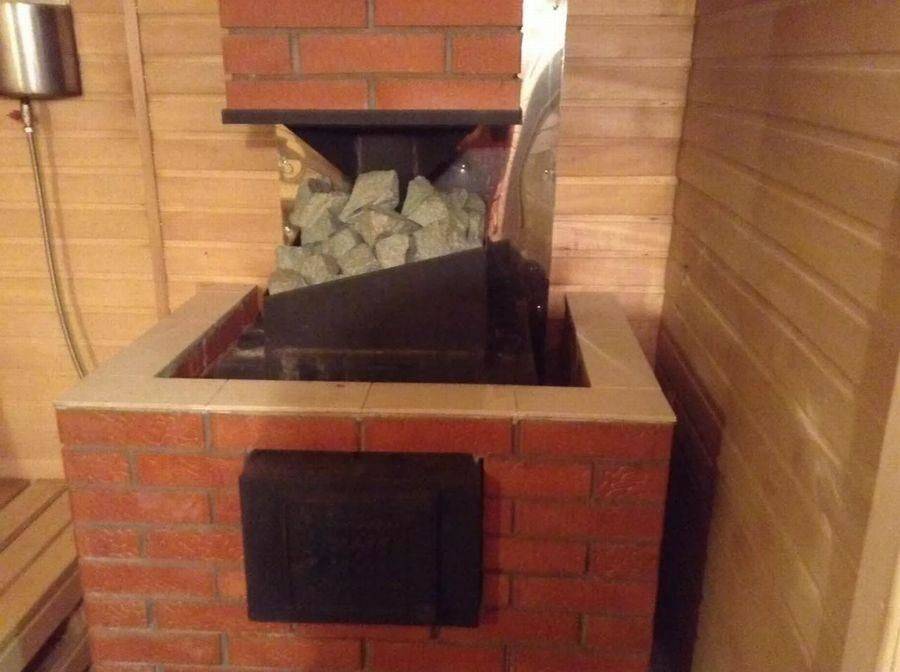

Рис. 4 Печь, обложенная кирпичом.

Такой вариант довольно распространён. Единственный его недостаток: в уже существующей бане с металлической печкой без дополнительного фундамента не обойтись.

Как правильно построить печь

В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение составляют уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.

Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь потрескается и даже отклонится от вертикали

Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.

Независимо от типа основания вначале необходимо выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:

• песок – 6 частей;
• цемент – 1 часть;
• известь, размешанная с водой – 1 часть.

Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.

Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя

Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3—5 мм. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.

Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.

При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе начнется задымление. По окончании строительства необходимо выдержать 2 суток до полного высыхания жидкости, после чего можно производить пробную топку, начиная с небольшого числа дров

Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Особенности конструкции

Основное назначение печки для бани на дровах с баком для воды – хорошо прогревать парную и удерживать приемлемую температуру помещения длительное время. Чтобы получить максимальный результат, конструкция оснащается следующими элементами:

• Топливник. Основное назначение этой конструктивной части заключается в возможности сжигать топливо, чтобы вырабатывалась тепловая энергия. Здесь устанавливается колосниковая решетка, которая имеет определенный угол наклона в сторону дверцы. За счет этого продукты сгорания перемещаются в удобное место, чтобы и можно было легко удалить.
• Каменка. Состоит из большого количества камней, которые набирают достаточную температуру за счет сгорания топлива. Булыжники передают тепловую энергию помещению. Раскаленные камни производят пар после поливания их водой.
• Теплообменник. Чаще всего представляют собой большой бак с водой. В процессе горения дров жидкость нагревается.
• Дымоход. Может выкладываться из кирпичей или состоять из цельной металлической трубы. Главное назначение – отвод газов и продуктов сгорания. За счет такой конструктивной особенности печки для бани на дровах с баком для воды обладают небольшой эффективностью.
• Зольник. Часть конструкции, которая располагается ниже топливника. Сюда попадают твердые продукты сгорания.
• Дверца с проходным туннелем. Подобный конструктивные элемент банной печи с теплообменником предусматривается, если растопка и поддержание горения выполняется с предбанника или другого помещения.

Изготовление топки печи для бани из металла

Разберем пошаговое изготовление печи для бани своими руками из металла на примере печи закрытого типа. В такой печи каменка изолирована перегородкой, так что для получения пара необходимо будет открывать ее дверцу. На этом примере можно получить базовое понимание того, как сварить печь в баню.

Для изготовления печи из металла своими руками необходимо произвести минимальные расчеты по схеме – для этого понадобится простой чертеж печи для бани закрытого типа. Множество из них находится в открытом доступе, вместе с формулами производимых расчетов. Ниже будут приведены лишь усредненные значения.

Сборка конструкции печи для бани потребует следующих материалов:

• лист стали толщиной не менее 8 мм;
• колосник (можно приобрести в специализированных магазинах);
• металлическая труба с толщиной стенок не менее 10 мм и диаметром 50-60 см (можно сварить самостоятельно, исходя из рассчитанных параметров);
• пруток 10 мм;
• дверцы и щеколды для составных частей печи – поддувала, каменки и топки;
• кран для воды;
• около 2 метров трубы, части которой потребуются для создания различных деталей конструкции.

Для работы понадобится сварочный аппарат и болгарка. Не забудьте о соблюдении техники безопасности при работе со сваркой.

Изготовление поддувала

Поддувало для печи своими руками делается из стальной трубы. В длинном (90 см) отрезке трубы болгаркой вырезают поддувало размерами 50х200 мм. Над отверстием с внутренней стороны трубы делается сварной шов под крепление для колосника – для этого нужна металлическая пластина с проушинами. Из вырезанных частей металла изготавливаются дверки – к заготовкам нужно приварить петли, ручки и задвижки.

Создание топки

В трубе необходимо наметить заднюю часть и прорезать в ней круглый ход для дымоотвода. К нему приваривается горизонтальный патрубок, а затем к нему присоединится основная труба. Длина дымохода не должна составлять менее 5 м и возвышаться над крышей здания меньше, чем на 50 см.

Собираем печь для бани своими руками из металла

Наверху топки нужно оборудовать каменку для бани своими руками. Из малого (60 см) отрезка трубы сооружается водяной бак и устанавливается на минимальном расстоянии от топки. Бак оснащается краном. К днищу печи привариваются металлические ножки для надежной опоры. В местах соприкосновения труб со стенами и потолком, а также вокруг печки необходимо проложить термозащитные материалы.

Установка печи в бане

Так как металлическая печь весит гораздо меньше кирпичной, постройка отдельного фундамента под нее не требуется. Однако стены и пол в той области, где она будет находиться, требуется тщательно изолировать негорючими теплоизоляционными материалами. В качестве слоев для его теплоизоляции могут быть использованы следующие материалы:

• слой асбестового картона;
• лист нержавейки;
• слой огнеупорного кирпича не менее 6 см толщиной;
• бетонная стяжка или плита из магнезита не менее 9 мм толщиной.

Постамент для печи должен иметь абсолютно ровную поверхность для устойчивости конструкции.

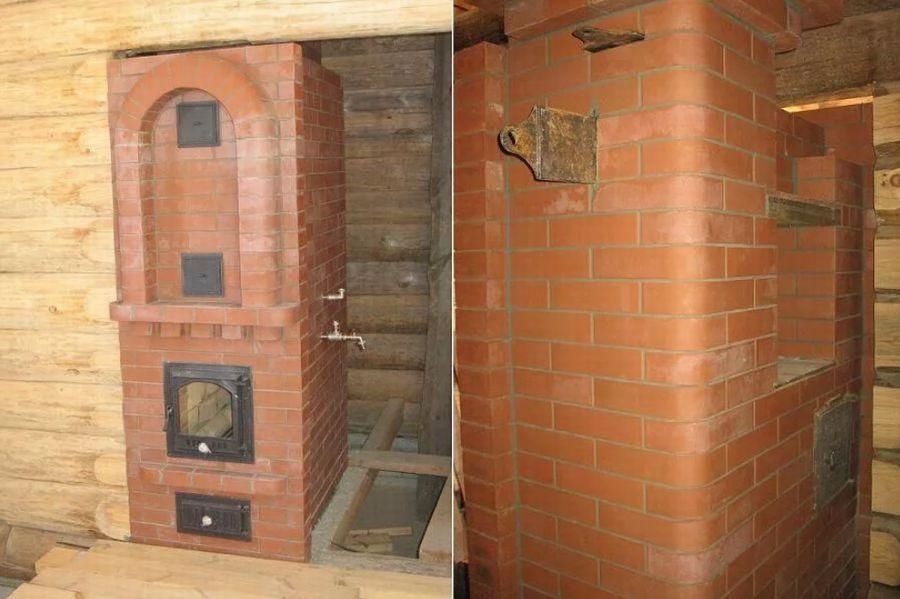

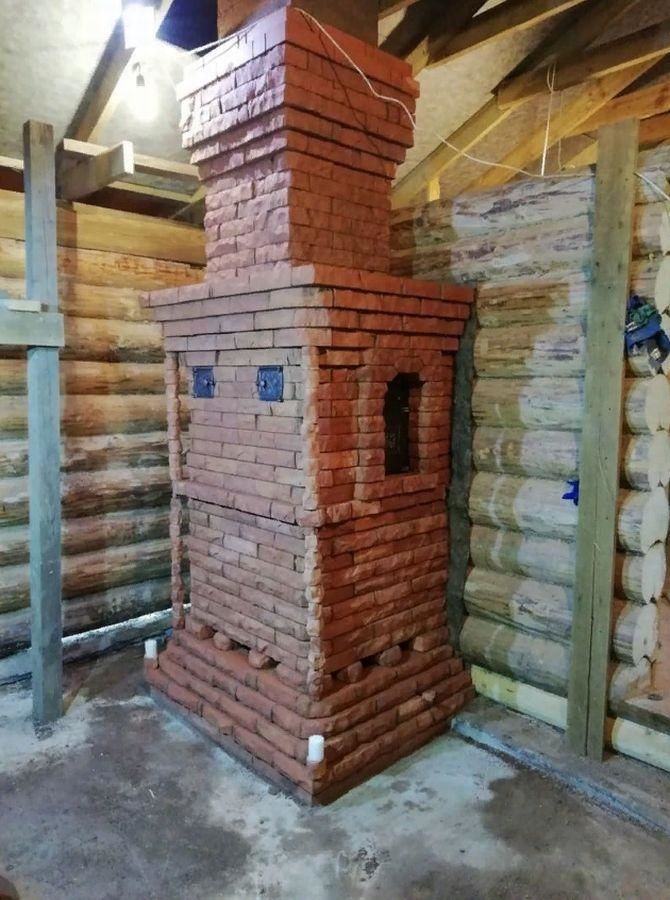

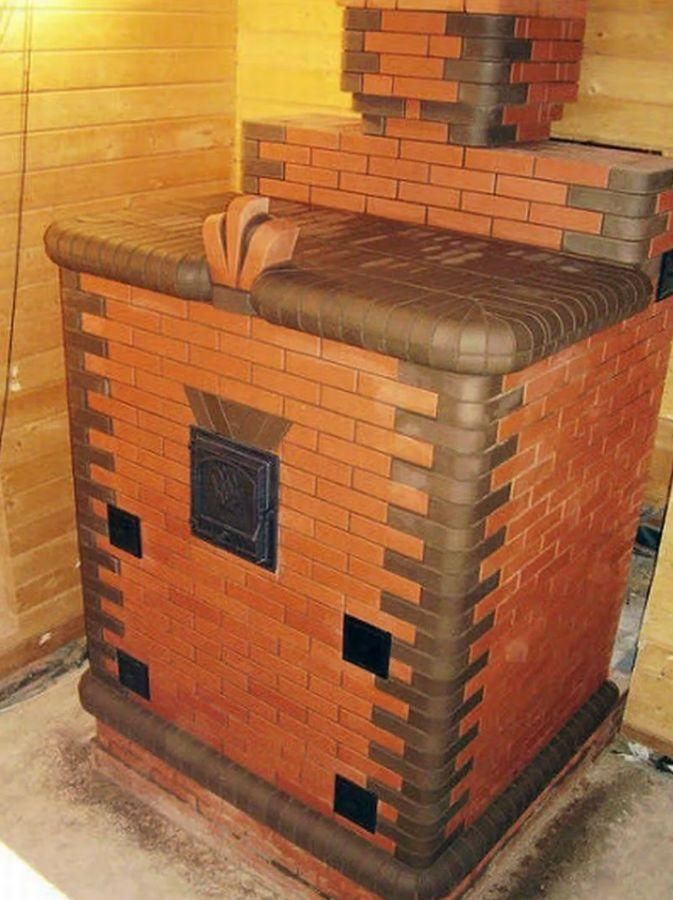

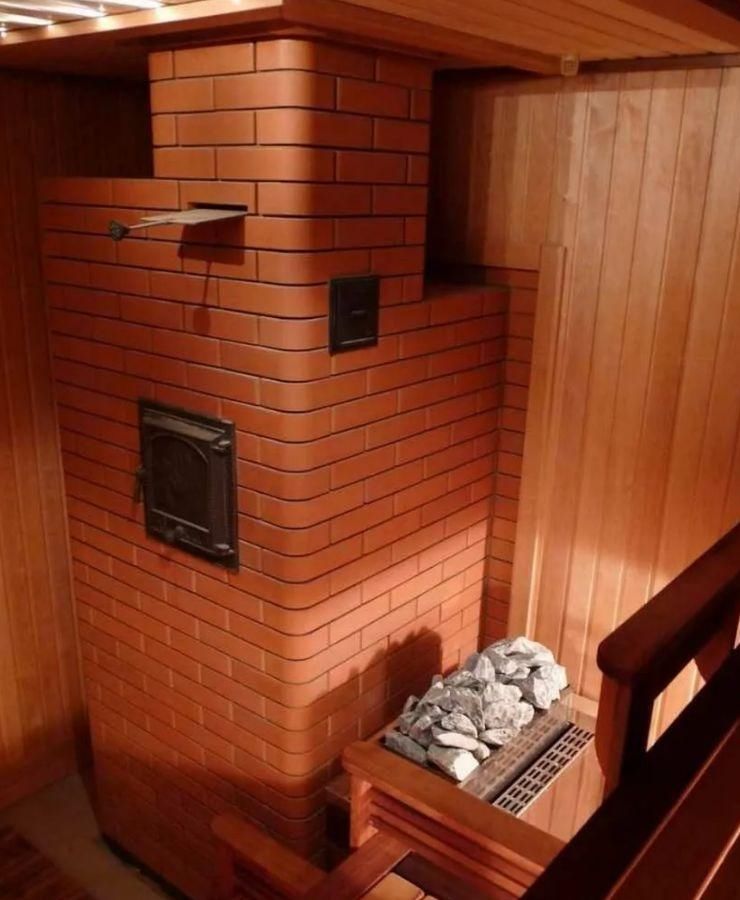

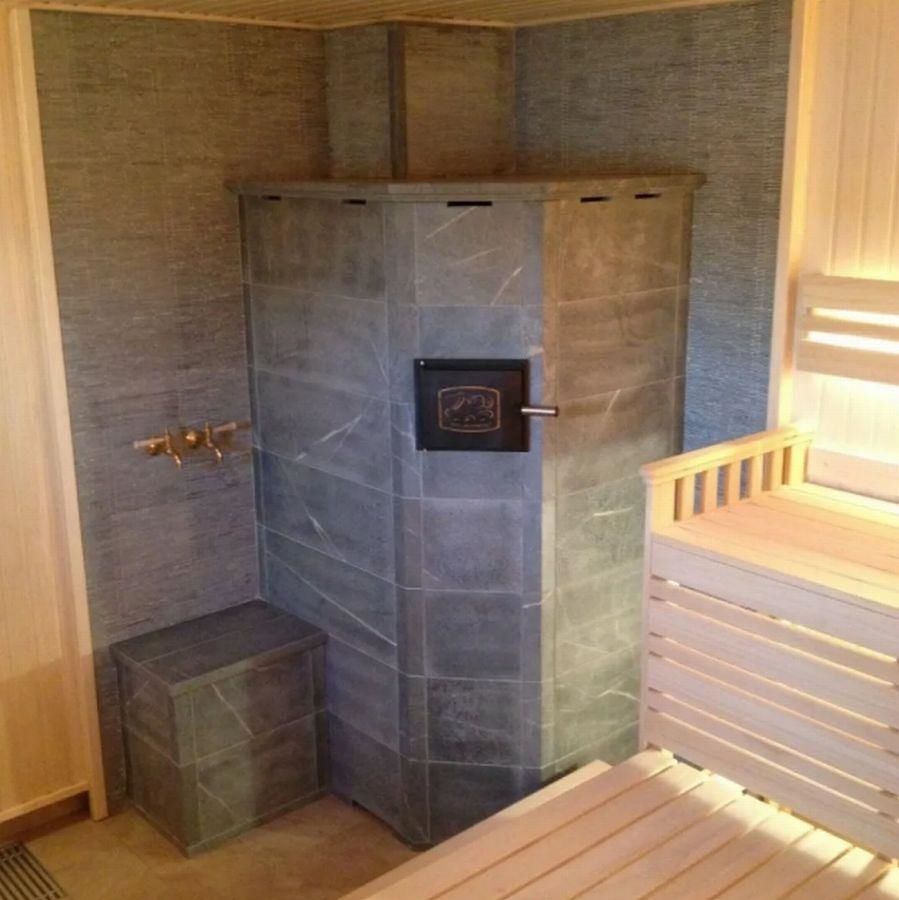

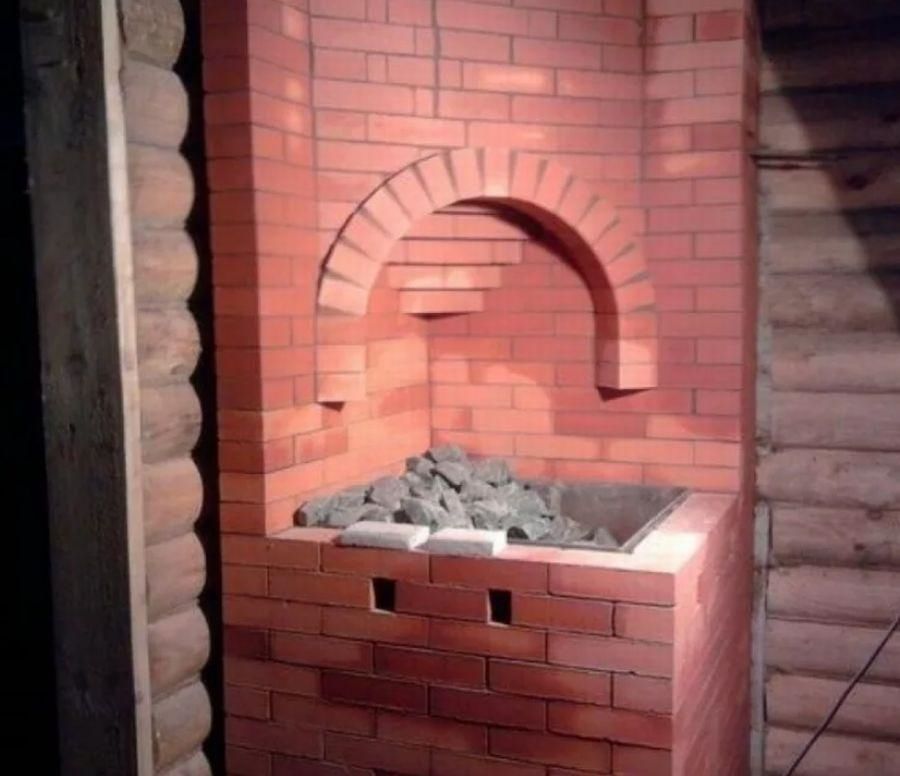

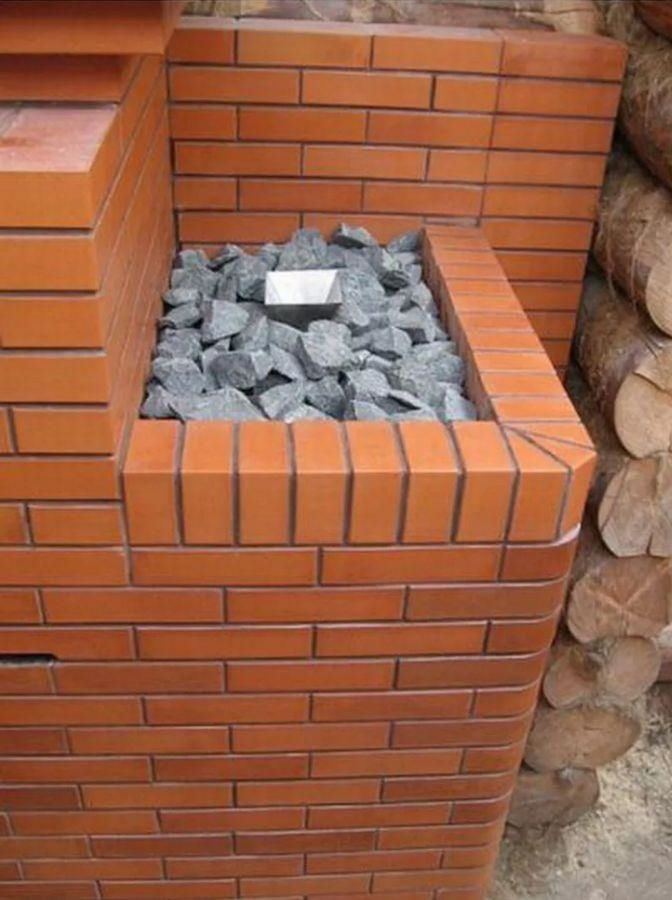

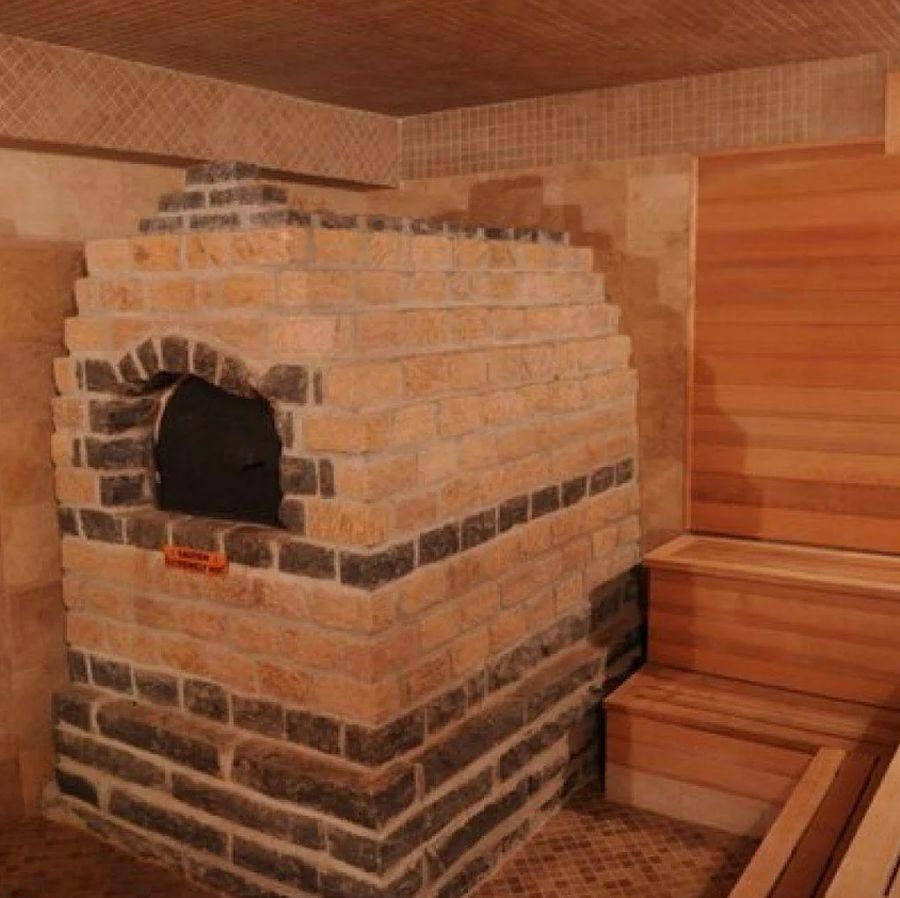

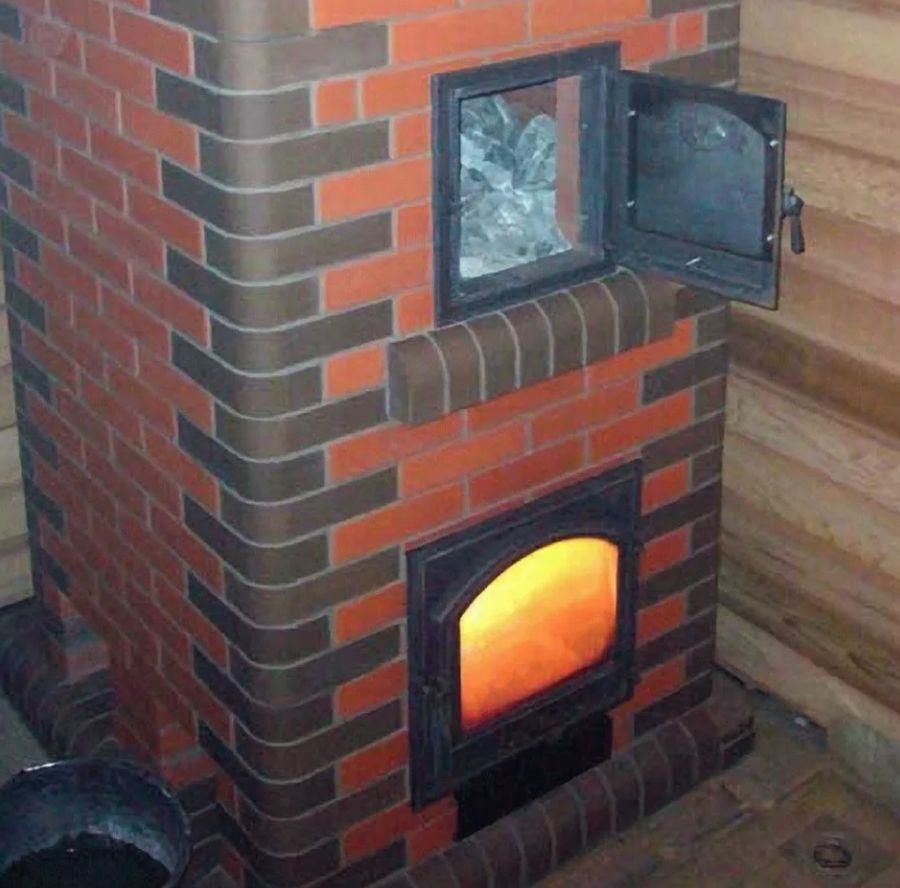

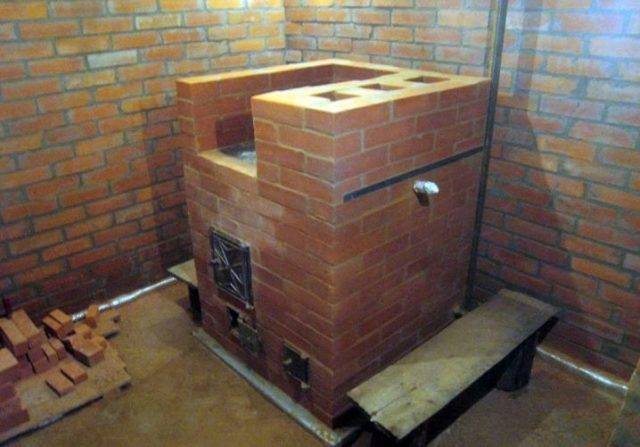

10 фото – печь каменка для бани из кирпича

Мы много рассказывали о преимуществах печи из кирпича для бани, и продолжим это делать, так как все плюсы, использования таких печей – очевидны. Да их дольше делать, но они значительно безопаснее во всех отношениях. О них, Вы и Ваши дети, не сможете обжечься, воздух не будет таким сухим, как при железной печи, вероятность пожара, настолько мала, что ее даже можно не рассматривать.

Существуют различные модели печей в баню,. В этот раз мы познакомим Вас с каменками. Существуют так же, открытые и закрытые каменки, разницы большой в них нет. Если Вы из тех, кто любит побольше пара и жара в бане, то тогда Вам подойдет открытая каменка, если же нет, то тогда, Ваша модель – это закрытая каменка.

Открытые каменки удобны в процессе непосредственного использования, так сказать, когда Вы уже в бане. Не надо лишний раз открывать дверцу, что бы поддать парку, а так же, над открытой каменкой можно сделать устройство, для постоянной подачи воды на камни.

А так же, использовать трубу в качестве нагрева для камней, тогда они всегда будут горячими и будут максимально отдавать температуру в парилку.

На ряду с кирпичной печью, Вы можете установить у себя печь электрическую, но это, только для предварительного прогрева, ведь ни одна электрическая печь, не заменит Вам тепла и уюта от жара в бане, от печки из кирпича.

Так же, очень распространены печи, с закрытой каменкой. Это тоже, удобно тем, что листва от веников не летит на камни и не тлеет на них.

В такие печи, Вы легко можете встроить бак из нержавейки, для того, что бы греть в нем воду. Декорирование арками, придаст больше зрительного объема  конструкции и украсит Вашу печь.

Вообще, задекорировать печь, Вы можете, как Вам захочется, благо, обилие материалов в нынешнее время, позволяет это сделать. Большое количество, различного по форме, отделочного кирпича, дает почву, для экспериментов и воплощения в реальность всех Ваших желаний.

Главное, в такой печи, все равно остается ее функциональность, основное ее предназначение, это прогрев помещения и сохранение тепла. Поэтому, когда Вы будете планировать кладку каменки у себя в бане, не забывайте, что она должна быть не, только, красивой, но и качественной.

Любую готовую печь из кирпича, Вы можете обложить, украсить, задекорировать – называйте это как Вам удобно – керамической плиткой. Печь, ни сколько не потеряет от этого своих качеств, а на вид, будет красиво и очень стильно смотреться.

Так же, никто Вам не запрещает экспериментировать с формами самой каменки, ее можно оформить на манер русской печи, которые ставятся в домах. Смотрится такой вариант довольно интересно и свежо. Легкого Вам пара и приятного отдыха.

Читать полностью (ссылка)

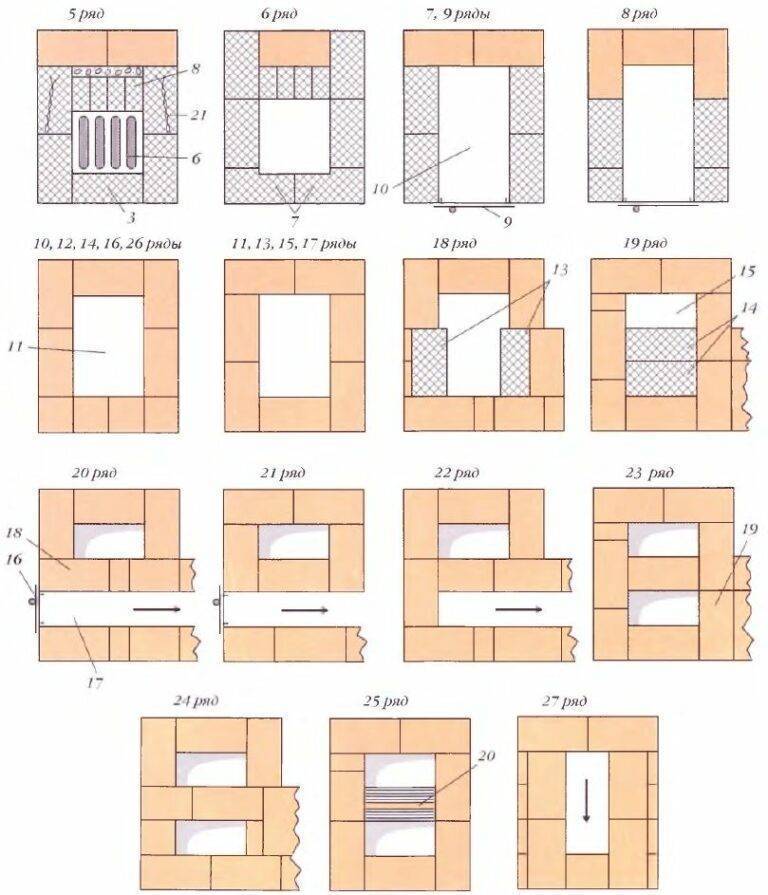

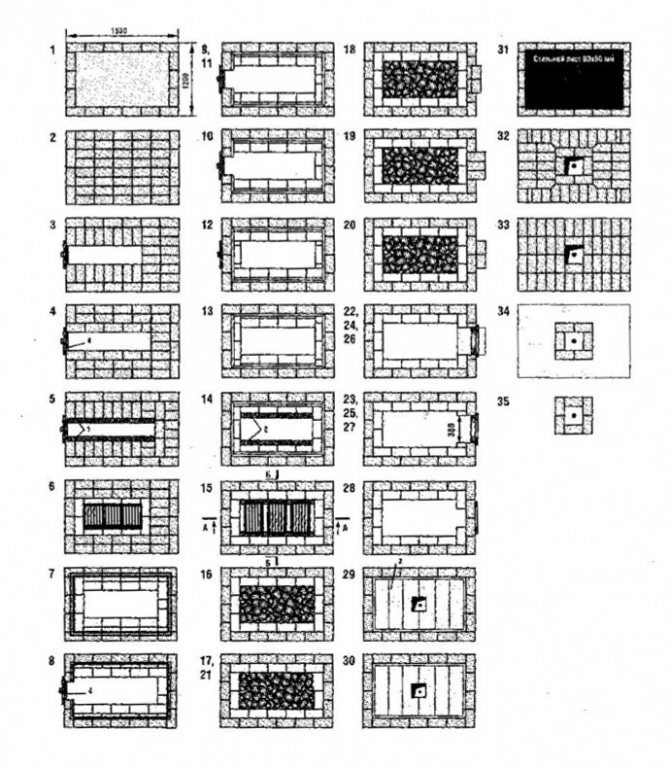

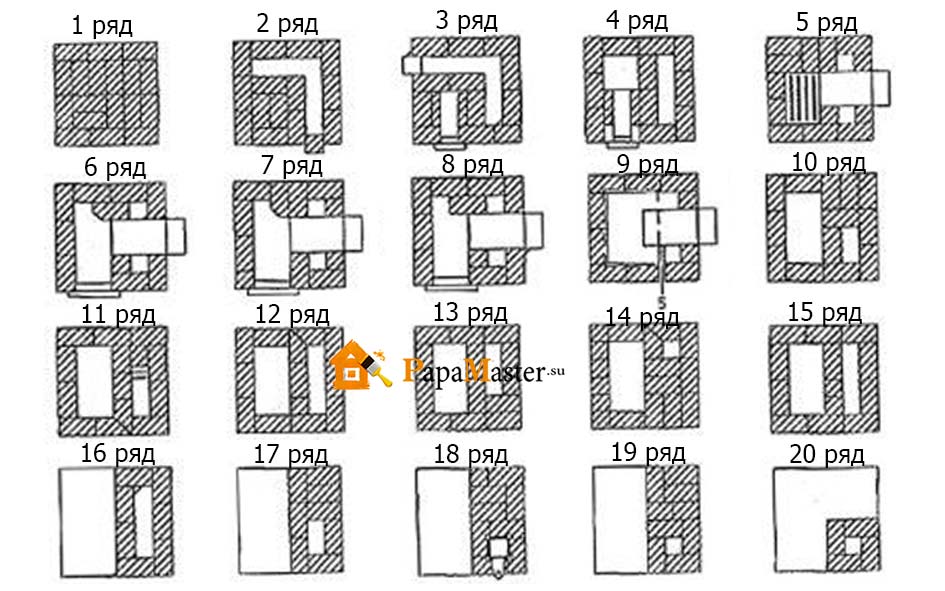

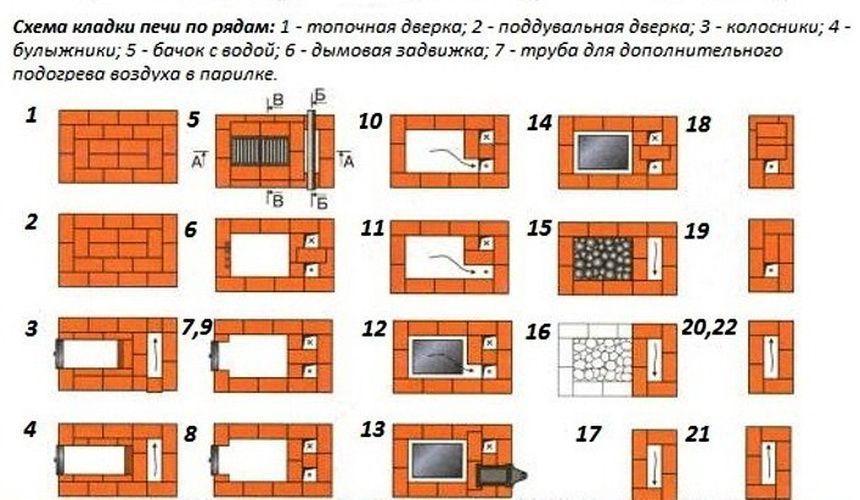

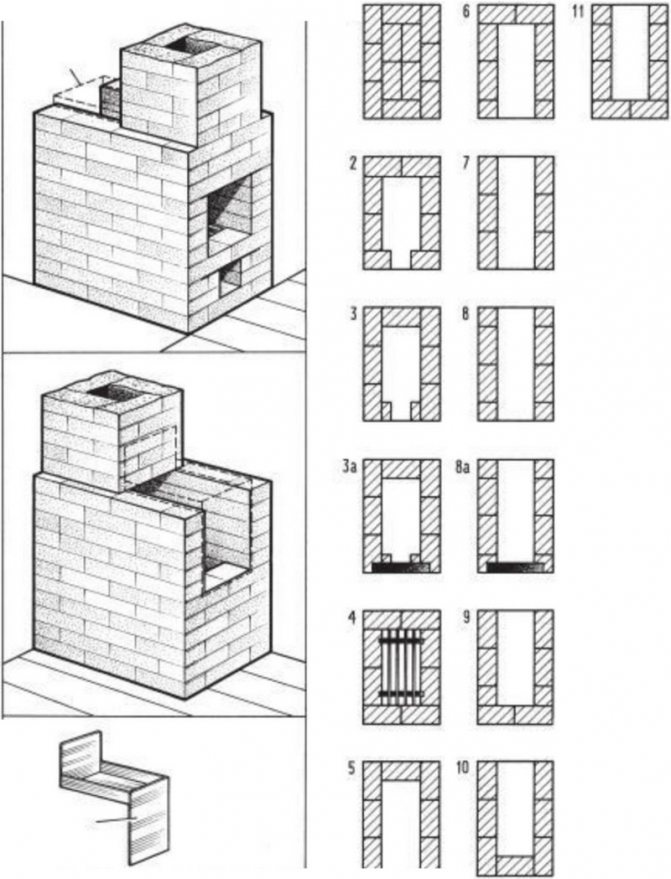

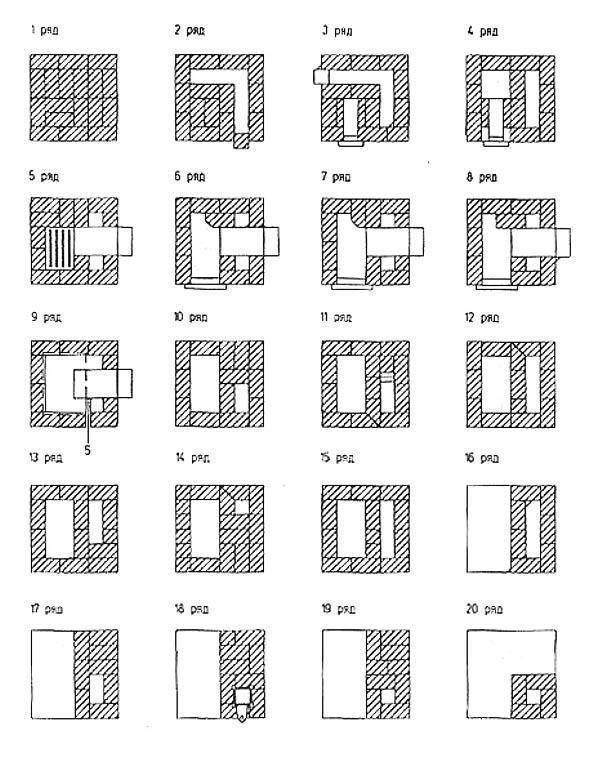

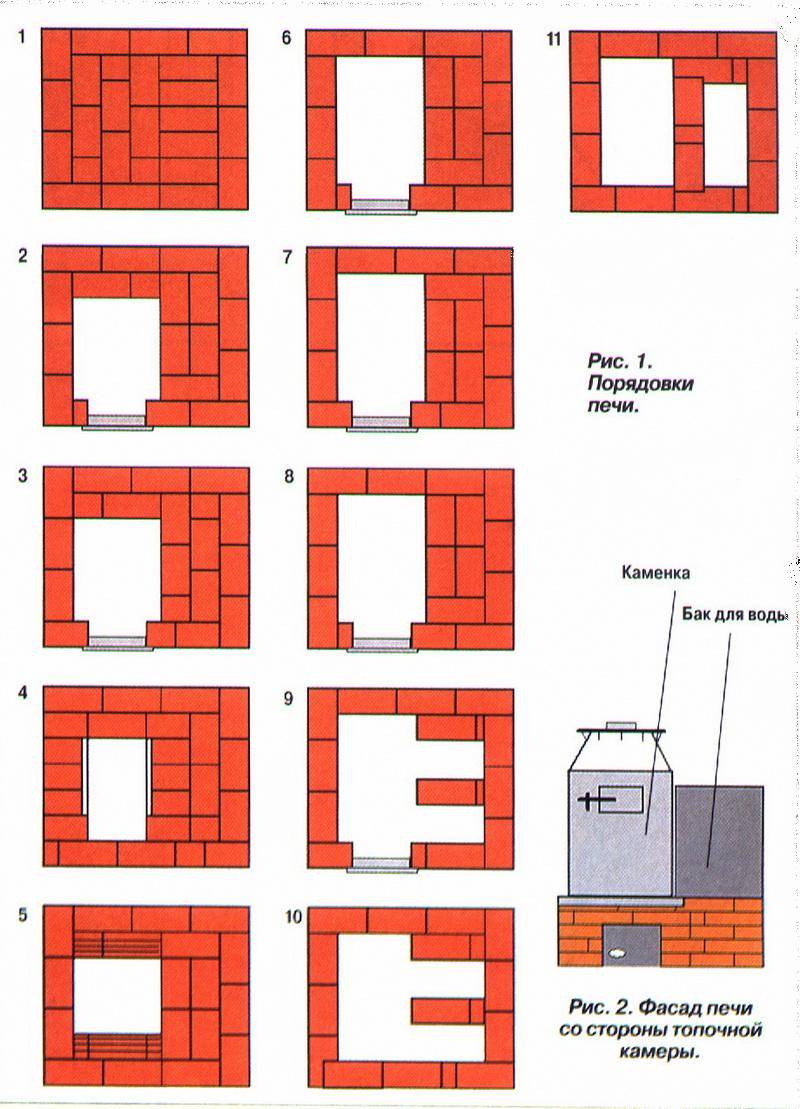

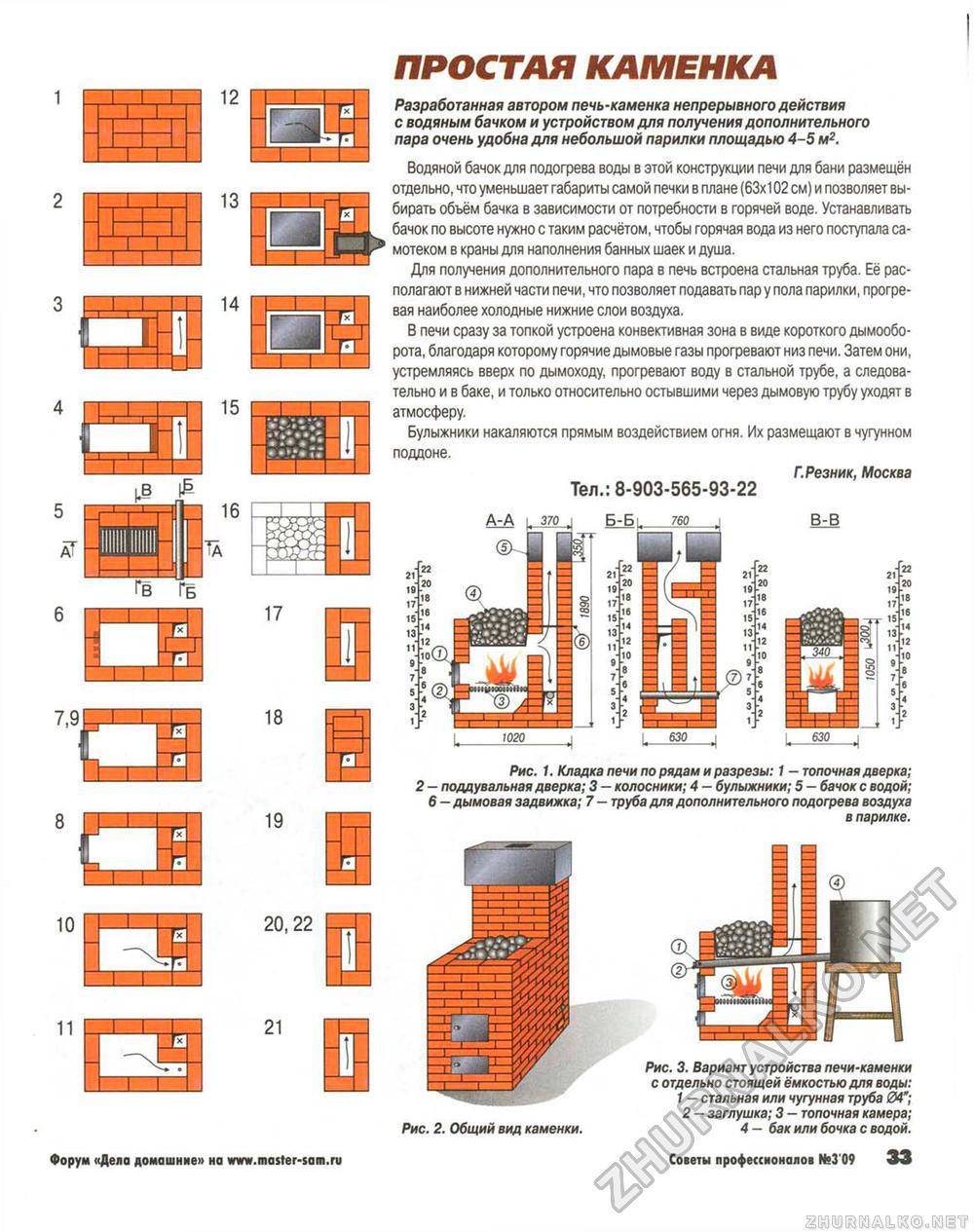

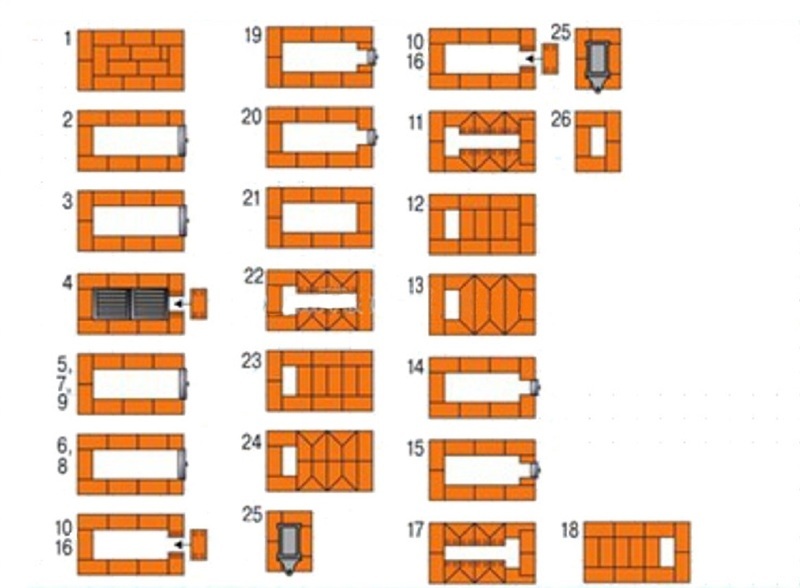

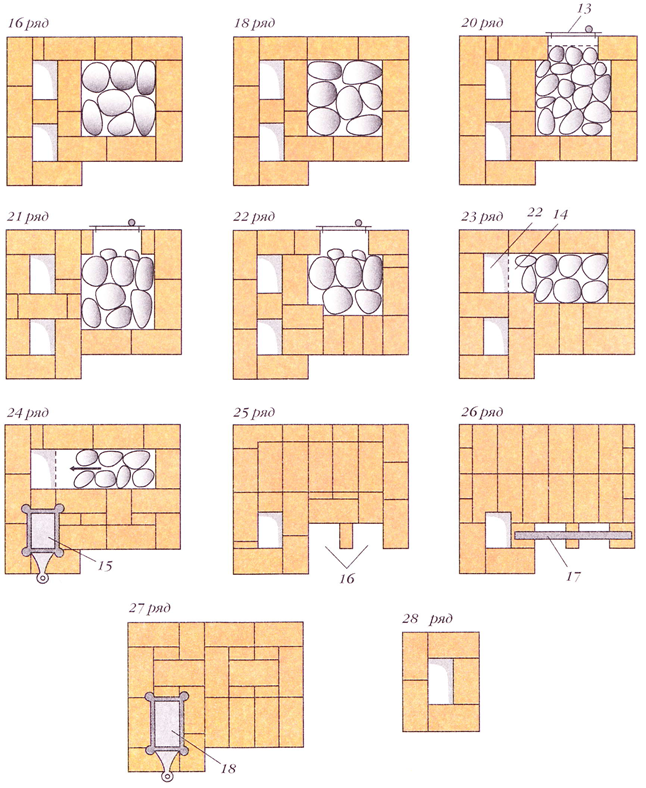

Кирпичная печь для бани: порядовка

При недостатке навыка возведения своими руками печки для бани из кирпича, нежелательно пытаться самостоятельно разрабатывать проект. Проще найти чертеж и сложить по нему порядовку. Для неопытного строителя подойдет колпаковая модель Кузнецова, легкая в возведении и занимающая в бане мало места.

Кирпичные ряды начинают без раствора. Стандартные схемы иногда не позволяют вписать печь в баню. Насухо выложенные кирпичи всегда можно переложить, чтобы определить оптимальные габариты. Когда ситуация прояснится, продолжают кирпичную кладку на растворе.

Нулевой ряд порядовки выкладывают сплошной. Сбоку оставляют маленькое окошко для лучшей тяги. Следующие ряды идут с перевязкой. Смещение на 30-50% придает устойчивость кирпичной конструкции.

На 3 ряде кирпичной кладки устанавливают дверцу поддувала. Зольная камера заканчивается на 6 ряду колосниками. Выше поддувала идет топка, где в кирпичную кладку аналогично вмуровывают дверцу.

Примерно на 12 ряду над топкой укладывают плиту каменки, закрывая одну часть шахты. Основную шахту примерно выгоняют до 26-27 ряда, постепенно переходя к формированию дымохода.

Виды кирпичных печей

Общий принцип устройства печки из кирпича одинаковый, и конструкция состоит из таких элементов:

• Колосники.
• Дымоход.
• Каменка.
• Зольная камера.
• Топка.

Что касательно нюансов, то каналы для отвода дыма могут быть горизонтальными и вертикальными. В печи «по-черному» и вовсе отсутствует. Для нагревания воды есть бак или теплообменник. Для бань есть печки с разным устройством каменки, и камни от огня отделяют лишь решеткой или монтируют глухие плиты. Печи складывают по-разному:

1. Если идет речь о конструкции «по-черному» не предусматривает дымоход, и чад будет выходить из каменки внутрь помещения, а после будет выветриваться через щели естественного вентилирования. Достоинство заключается в конструкционной простоте, и баня быстро нагревается, будет наполняться ароматами, и на разогревание уйдет меньше дров. Из минусов выделяют изнурительный процесс ожидания. В бане нельзя отдыхать, пока не перегорят дрова, а чад не выветрится. Верхняя часть парной начнет постепенно обрастать копотью.

Обратите внимание, что внутри бани с поставленной печкой «по-черному» стены обрабатывают особой пропиткой, которая отторгает накапливание сажи

1. Дымоход есть в банной печке из кирпичей «по-серому», но париться можно после того, как прогорят все дрова. Такое требование связано с устройством каменки, и каменная топка отделена лишь решеткой. Почти весь дым будет уходить через дымоход, но чад все равно просачивается сквозь камни. Первый вариант печей бывают прямоточными, откуда дым выходит через трубу, и канальными, где отведение газов осуществляется через пару заслонок.
2. Для обогревания предбанника и парилки делают печь «по-белому», в которой кирпичная конструкция оснащена дымоходом. При помощи глухой плиты камни отделены от топки, что предотвратит попадание чада в баню. Топку размещают в предбаннике, а печку и каменку внутри парилки. Преимущество такой конструкции в том, что это экологически чисто. Минусом стал длительный процесс нагревания камней, который иногда затягивается до 12 часов.
3. Печи с плитами – современный вид конструкции из кирпичей, и помимо камней есть бак с водой. Нагревание каменки будет происходить через плиты из чугуна, уложенные над топкой и дымоход. Бак для нагревания воды с 3 сторон обложен кирпичами, а отражающий экран увеличит скорость нагревания.

Расчёт печи и подбор материалов

Прежде, чем начать кладку печи, производят её расчёт под то или иное помещение. Обычно его выполняют, исходя теплоотдачи в ккал/час. При этом задача расчета постараться обеспечить условия для того, чтобы поддержать температуру в помещении до следующей топки.

После того, как печь для бани из кирпича рассчитана, и выбирается порядовка, необходимо будет заняться подбором материала для кладки. Дело в том, что именно от схемы кладки полностью зависит приобретение того или иного материала и расходников для кладки печи. Так, основным материалом необходимым для её кладки является печной кирпич.

Стоит выбирать кирпич красный М-150, который отлично подойдёт для кладки русской печи. Дело том, что он может выдержать температуру до 800 °C и отлично противостоит механическим повреждениям. При этом топочные части выкладывают из шамотного кирпича, который может долго держать тепло и выдерживает температуру в 1600 C.

При этом основными признаками качества любого кирпича считаются его мелкозернистая структура и отсутствие видимых глазом включений и пор. Другой метод проверки – выстукивание лёгким молоточком. Если в процессе проведения данной процедуры раздаётся звонкий или же чёткий отрывистый звук, то кирпич качественный, а если же глухой растянутый – это брак.

В том случае, когда по звуку понять ничего не удалось, кирпич проверяют на спайность, то есть роняют его с высоты или же разбивают. При этом некачественный кирпич должен раскрошиться, а хороший – расколоться на крупные куски с зернистым изломом. При этом всегда стоит помнить о том, что использовать силикатный кирпич при кладке любых частей печи нельзя, поэтому всегда старайтесь приобрести печной кирпич или шамот с запасом. В некоторых случаях, правда, можно использовать клинкерный кирпич, но никак не силикатный.

В том случае, когда выкладывается кирпичная печь для бани своими руками, а также самостоятельно выполняется порядовка, стоит запомнить, что шамотный кирпич используется для этого полномерным, в 3/4 длины, а также четвертями и половинками. Именно так они отмечаются на всех схемах кладки.

Типы кирпичных печей

Перед началом процесса строительства необходимо определиться с конкретной схемой конструкции. Их всего 4, и различаются они по способу истопки:

1. «По-белому». Такая печка долго прогревается. Данный процесс занимает около 12 часов. Ее явным плюсом является абсолютное отсутствие грязи в помещении за счет использования камней.
2. «По-черному». Этот способ отапливания бани используется уже достаточно долгое время. У такой печи не предусмотрен дымоход, поэтому воздух в помещении будет пропитан ароматом и паром. Минус данного способа — необходимость окончательного прогорания топлива.
3. «По-серому». За счет наличия дымохода в печи баня прогревается интенсивнее. Недостаток у такой схемы такой же, как и у предыдущей.
4. «С плитой». Суть данной конструкции в том, что предусмотрен бак, фиксируемый с банными камнями на плиту из чугуна. Он (бак) по трем сторонам огорожен стенками из кирпича и чаще всего размещается над топкой, в то время как камни — над дымоходом. Плиты при этом не закрыты до конца. В отдельных случаях местоположение элементов конструкции может отличаться.

Кирпичная печь «по-черному»

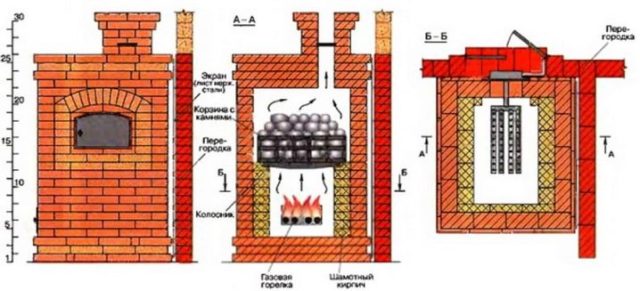

Также банная печь из кирпича может быть постоянного или периодического действия.

В первом случае камни будут располагаться в ящике или металлическом настиле. Прогрев будет осуществляться за счет передачи тепла между материалами.

Во втором случае огонь проходит через камни.

Параметры кирпичных печей

Размеры конструкции подбираются в соответствии с площадью самого банного помещения. Чаще всего основание под такую печь имеет габариты 89х102 см или 102х129 см, а ее высота за исключением дымоотвода — 168 см и 210 см соответственно. Конструкция большего размера больше подходит для помещения с высокими потолками.

Бак для нагрева воды в кирпичных печах может размещаться как сверху, так и внизу.

Какие существуют виды?

Конструкции банных печей бывают следующих типов, представленных в таблице:

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

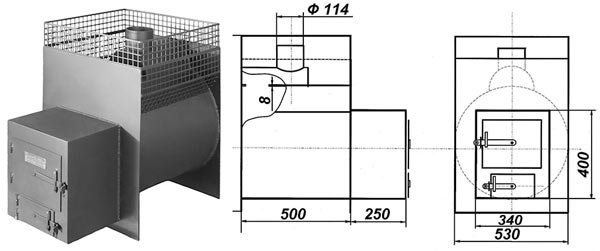

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Выбор кирпича для печи в бане

Шамотный кирпич — материал для кладки топки

Выбранная кирпичная печь в баню должна соответствовать определенным критериям — русской парной или финской сауне. В русской оптимальная температура 60 градусов при влажности 50 %, сауна отличается повышенной жарой до 90 градусов и влажностью 5—15 %. Чем выше в ней температура, тем меньше влаги.

Основным материалом строительства является кирпич. В основном используют подовый шамотный из огнеупорной глины и красный.

Шамотный имеет бледно-желтый цвет и выдерживает высокие температуры, имеет высокую теплоемкость. Он дороже красного. Поэтому используется в основном в местах с длительной тепловой нагрузкой — вокруг топки. Конструкцию можно выложить только из шамота, но она окажется слишком дорогой. Кроме шамотного в топке используется огнеупорный красный или жаропрочный глиноземный, клинкерный.

Красным обкладывают теплонагруженные конструкции из шамота и остальные элементы печи. Комбинированная кладка снижает стоимость конструкции.

Приобретаемый материал внимательно осматривается, дефектный отбраковывается. Стандартный размер бруска — 125*258*65 мм. Отклонение до 2 мм не является критическим. Кирпич для кладки должен быть без трещин и сколов. Допускаются нитевидные трещинки и небольшие бороздки. При выборе материала убедитесь в соответствии заданным параметрам. Особенно актуально это для огнеупорного материала. У разных производителей даже отдельные партии могут отличаться по свойствам.

Для изготовления ровной печи кирпичи должны иметь одинаковый размер. Иначе со временем разница в нагреве кирпичей и раствора даст неравномерную усадку и из трещин станет просачиваться дым. Изделия с блестящей «слюдяной» поверхностью являются бракованными и не рекомендуются для использования.

Приобретать материал для кирпичной печи для бани следует с запасом — часть придется разрезать.

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

Необходимые требования

Вполне подойдет простая кирпичная печь для бани. Однако сооружение должно отвечать ряду определенных требований. Чертеж кирпичной печи выполняется с учетом общей площади помещения. Конструкция должна быть сложена по всем правилам. Такая печь должна вести себя одинаково и при -20, и +20 градусах. Таким образом, в течение лета первоочередно должна прогреваться кирпичная печь. Только потом наступает очередь самого помещения. Если плохо нагретые камни вступят во взаимодействие с протопленным помещением, то будет образовываться тяжелый сырой пар. Он, в свою очередь, не отличается каким-либо оздоровительным эффектом, а только вредит.

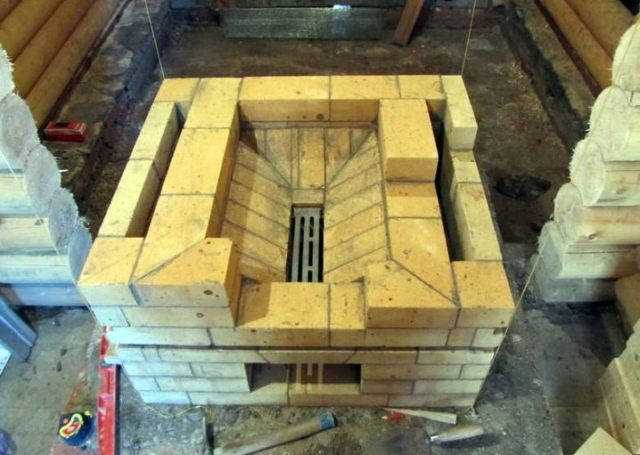

Кладка печи своими руками: первый этап

Самое сложное в обустройстве печи – первые ряды. Они должны быть идеально ровными, так как именно на них необходимо будет ориентироваться в процессе дальнейшей кладки. Приступим:

1. Начиная от углов, выложите по периметру первый ряд кирпичей. Когда окантовка будет готова, заполните внутреннюю часть. Слой глиняного раствора для связки кирпичей должен быть приблизительно 3-5 мм.
2. Укладывайте второй ряд со смещением – швы первого ряда должны располагаться прямо посередине второго.
3. С аналогичными смещениями уложите третий и четвертый ряды, оставляя место под зольник.
4. Установите поддувальную дверцу: закрепите ее посредством оцинкованной проволоки. Чтобы последняя не мешала во время дальнейшей укладки, прорежьте в соседних кирпичах канавки и спрячьте ее туда. После этого заполните канавки глиняным раствором.
5. Уложите пятый ряд кирпичей и установите колосниковую решетку. Поставьте стальной уголок, чтобы потом можно было легко менять колосники – они иногда прогорают.

Далее начинайте сооружать футеровку – внутренний экран из кирпичей, который будет защищать стенки печи от высоких температур. Футеровка выполняется только на уровне топочной части конструкции. При этом между защитным экраном и внешними стенками топки должно сохраняться расстояние в 22 мм, чтобы компенсировалась разница расширения внутренних слоев.

Печь-каменка

Это простая разновидность имеет несколько способов создания.

Вариант 1

С использованием железной бочки без дна и верха. Полученная емкость наполовину заполняется кирпичами, положенными на ребро, и колосниковой решеткой, уложенной сверху. В остальные 2/3 пространства помещаются камни, устанавливается дымоход. В конце такая самодельная печь в баню накрывается крышкой  из листов стали.

Вариант 2

Кирпичи для строительства печи-каменки не используются. Последовательность работ:

1. Подготовить схемы и необходимые инструменты.
2. В длинной трубе вырезать отверстие под поддувало размерами 5х20 см. Внутри трубы над ним зафиксировать крепление для колосника.
3. Для топки сформировать отверстие 25х20 см. Над ним смонтировать крепления для прутов, размер которых около 1 см.
4. С другой стороны печи создать отверстие, в которое будет подаваться жидкость. В каменку уложить камни.
5. Сделать прорезь под дымоход. В нижней части трубы установить кран.
6. Сформировать крышку на нагревательный бак с прорезью под дымоход, петлей и ручкой.

Печь-каменка с двумя отсеками

Вариант 3

В данной печи предусмотрены 2 каменки. Изготавливается она по аналогии с предыдущими. Разница в том, что для соединения двух каменок используют 4 пластины.

Приготовление раствора для банной печи из кирпича

1. Песок. Используется мелкозернистый (крупинки размером до 1-1,5 мм), речной, но без примесей ила. Перед замешиванием смеси песок пропускают через сито с отверстиями в 1,5 мм.
2. Глина. Перед применением ее укладывают в емкость, измельчают и, перемешивая, заливают водой с небольшим верхом. По истечении 24 часов эту смесь пропускают через сито, растирая комочки. По надобности процедуру повторяют. В итоге должна получиться масса однородной пастообразной консистенции, к которой добавляют песок. То, насколько жирная глина, определяет процент содержания песка в растворе.

1. Из глиняного раствора скатывается шарик диаметром 5 см. Берутся две дощечки из дерева: на одну укладывают этот шарик, второй — придавливают его. Плохой раствор (тощий) получается, если шарик рассыпается под давлением доски до появления трещин. Раствор считается пригодным к работе в том случае, если трещины образовались на 1/3 части шарика. Если трещины заполнили половину диаметра шарика, то раствор очень “жирный”, и требуется добавление песка.
2. Следующий способ состоит в скатывании двух таких же шариков из раствора, но один из них распластывают до лепешки диаметром 10 см. Затем их оставляют сушиться на двое-трое суток, после чего оценивают общее состояние. Если лепешка и шарик покрылись трещинами, то глиняная смесь очень жирная, а если шарик при броске с метровой высоты на поверхность из дерева не раскрошится, то ваш раствор — достаточно хорош для кладки печи.

Важно! На рынке или в магазинах можно найти уже готовую глиняную смесь для того, чтобы сложить печь для бани своими руками из кирпича. Обычно такие растворы обладают хорошими характеристиками
