Особенности эксплуатации
Характерным признаком печей-голландок является увеличенная протяжённость дымоходных каналов. Именно благодаря этому печь так хорошо работает на теплоотдачу. Но в то же время при таком устройстве газохода возрастает вероятность проникновения угарных газов в жилое помещение
Чтобы этого не происходило, важно соблюдать правильный режим топки: температура нагрева корпуса не должна превышать 60о по Цельсию
Чистка и ремонт печи
Чтобы голландка работала без сюрпризов, необходимо следить за её техническим состоянием:
- ежедневно очищать от золы топки и поддувала;
- раз в год выполнять профилактическую очистку печной трубы;
- раз в 4–5 лет проводить ревизию внутренних и наружных стен, при обнаружении трещин — устранять.
Построить голландскую печь самостоятельно без посторонней помощи под силу каждому человеку. Соблюдая описанные рекомендации и следуя схемам порядовки, отопительный агрегат легко сложить за 1 неделю.
Минусы и плюсы
Главные минусы отопления при помощи голландской печи:
— требуют немало места в помещении;
— показатель отдачи тепла у воздуха меньше, чем у воды, и поэтому его необходимо больше;
— имеются проблемы с распределением нагретого воздуха по комнатам;
— это весьма дорогостоящее удовольствие.
Важно отметить, что печи отопления намного труднее в уходе, чем паровое отопление, для которого необходимо просто выполнить правильную отладку, после чего надо просто осуществлять контроль над правильностью функционирования системы. Во время использования печи необходимо постоянно заботиться о топливе и ухаживать за конструкцией, а также помещение, в котором она находиться, необходимо периодически очищать, поскольку оно быстро загрязняется
Важно отметить, что печь занимает довольно много места, поэтому для нее необходимо подобрать подходящее место, а также за ней нужно постоянно ухаживать и проверять правильность ее функционирования, поскольку без этих работ может возникнуть пожар или произойти отравление угарным газом. Однако, несмотря на все вышеперечисленные недостатки печей, они имеют высокий КПД, быстро нагревают комнаты, дешевы в установке и эксплуатации, а также многофункциональны, поскольку с их помощью можно готовить еду, которая обладает приятным и необычным вкусом и насыщенным ароматом.
| Голландка (02) 0,75м на 1м Отопительная. 3 Квт. |
Особенности голландки
Прежде чем решиться сложить самому необходимо определиться, какими качествами она может обладать. Известно, что это отопительная печь с развитыми вертикальными дымоходными каналами, созданная для обогрева. Сейчас существует большое количество модификаций, поэтому в зависимости от выбранной конструкции, вы получите те или иные преимущества и дополнительный функционал. Известно, что она отличается от других своей компактностью и относительной лёгкостью.
Разные варианты исполнения могут обладать, как варочной поверхностью, так и дымоходными каналами различной сложности, которые обеспечат повышенный тепловой эффект. В описании классической схемы говорится, что она должна быть:
- прямоугольной
- иметь боковой отвод дыма

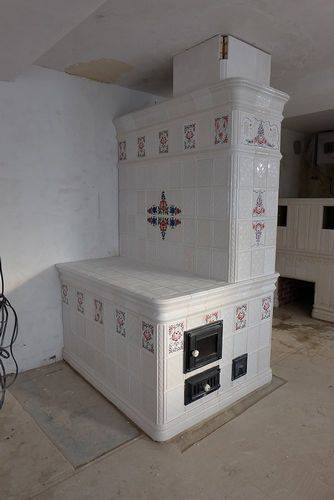

- облицовку изразцами
Причём последние, у настоящей голландки были обязательны, топка была глухой камерой, не имела колосниковой решётки и поддувала, которые появились со временем.
Материалы и их количество
Чтобы самостоятельно сложить печь голландку без плиты своими руками потребуются следующие материалы и печное литьё:
| № п/п | Наименование материала и печной фурнитуры | Ед. изм. | Количество |
| 1 | Обычный керамический кирпич М150 — М250 | Тыс. шт. | 0,65 |
| 2 | Шамотный кирпич | Тыс. шт. | 0,05 |
| 3 | Жирная глина | кг | 90 |
| 4 | Крупный речной песок | м³ | 0,5 |
| 5 | Колосниковая решётка 250х250 мм | шт. | 1 |
| 6 | Дверца прочистная 130х70 мм | шт. | 3 |
| 7 | Дверца топочная 250х280 мм | шт. | 1 |
| 8 | Дверца поддувальная 250х140 мм | шт. | 1 |
| 9 | Задвижка 130х130 мм | шт. | 1 |
| 10 | Задвижка 130х250 мм | шт. | 1 |
| 11 | Асбестовый шнур | м | 10 |
| 12 | Оттожённая стальная проволока | м | 10 |
| 13 | Полоса стальная 50х5 мм | м | 3,5 |
| 14 | Термостойкий клей для усиления кладочных швов | кг | 20 |
Для сооружения фундамента нужно купить:
- портландцемент — 1 мешок (50 кг);
- песок — 0,01 м³;
- щебень — 0,5 м³;
- арматурную сетку с размером ячейки — 0,84 м²;
- рубероид — 0,84 м²;
- битумную мастику — 8 кг;
- доску для сборки опалубки — 152 м³;
- гвозди — 0,2 кг;
- проволоку вязальную — 15 — 20 м.
Необходимые материалы и инструменты
Печь выкладывается кирпичами двух видов.

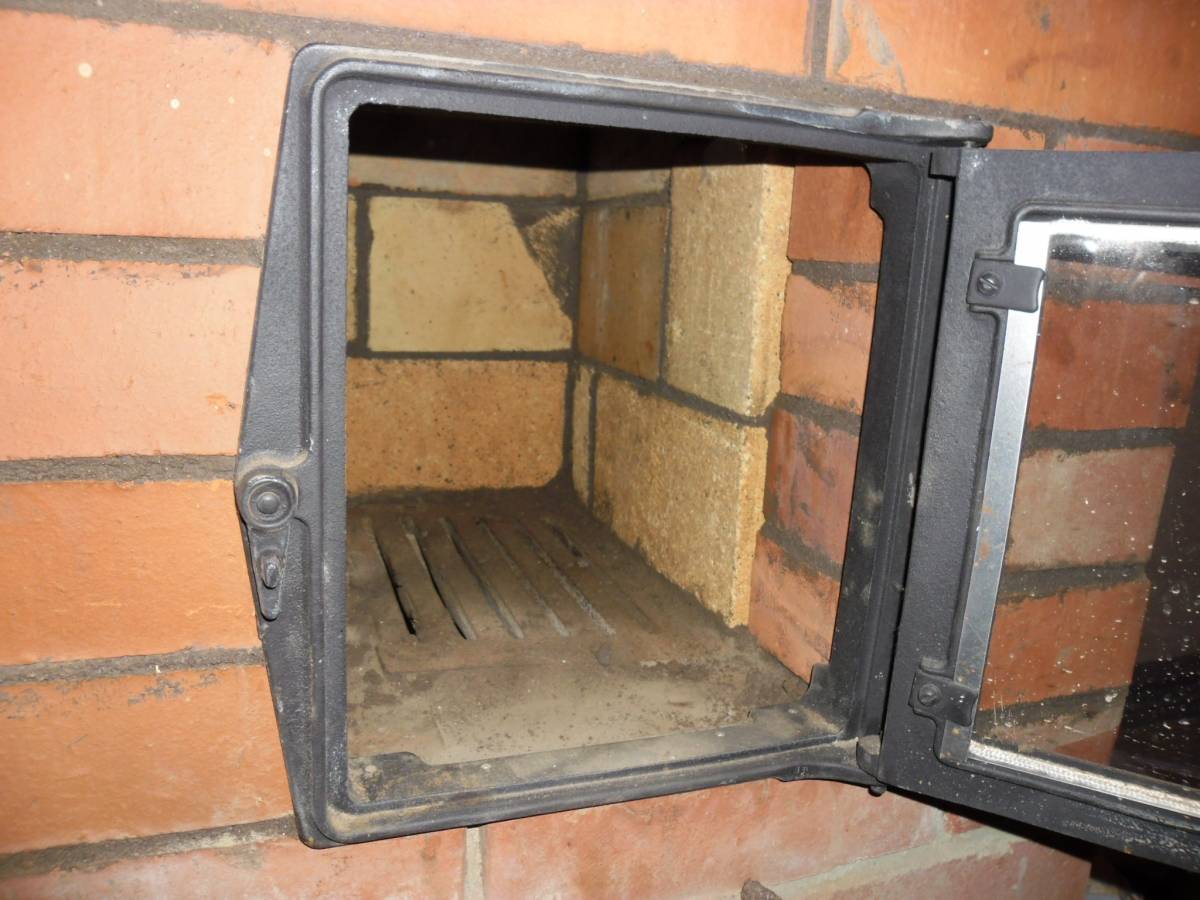

Стенки топки — шамотный кирпич
Имеет жёлтый цвет, может выдерживать температуру до 1600 градусов.
Шамотный кирпич
Размеры шамотного кирпича могут меняться в зависимости от марки. Так, кирпич марки ШБ-8 имеет те же габариты, что и обычный строительный кирпич — 250х124х65 мм. Шамотный кирпич марки Ш-5 несколько уменьшен: 230х114х40 (65) мм.
Признаками качественного шамотного кирпича являются:
- мелкозернистая структура;
- отсутствие видимых пор и включений;
- чёткий звонкий звук при простукивании молоточком;
- при падении разбивается на крупные куски (низкокачественный рассыпается на мелкую крошку).
Что касается внешности кирпича, то более тёмный цвет не всегда означает более высокое качество. Тут все зависит от месторождения глины: бывает и так, что более светлый шамотный кирпич обладает лучшими характеристиками.
Следует заметить, что поскольку тепловой режим голландской печи не является напряжённым, её топочную часть можно выкладывать печным керамическим кирпичом марки М150, способным выдерживать температуры до 800 градусов (не путать с обычным строительным кирпичом).
Стенки топки можно выкладывать из клинкерного кирпича, обладающего высокой прочностью и жаростойкостью. По стоимости он гораздо более доступен, чем шамотный.
Тело печи
Остальные части печи кроме топки можно выложить керамическим печным кирпичом, а можно и кирпичом среднего качества с небольшой трещиноватостью.
Керамический печной кирпич
Допускается применение б/у материала.
Материалы для глиняного раствора
Песок
Можно использовать речной песок с зёрнами размером 1 мм, желательно угловатыми. Но если вы хотите получить долговечную печь, способную отслужить более 10 лет, следует использовать песок без органических примесей. Раньше таким качеством обладал только очень дорогой горный песок, но сегодня вместо него можно применить более доступный кирпичный. Он представляет собой молотый шамотный или керамический кирпич.
Первый вариант используется в растворах для шамотной кладки, второй — для керамической.
Глина
Растворы для кладки шамотного кирпича лучше всего готовить на основе белого каолина или шамотного мергеля. Керамический кирпич можно класть на раствор из любой молотой глины с огнеупорными свойствами, наиболее подходящими считаются кембрийская глина (синяя или серая) и серый каолин.
Предпочтительными являются сорта глины со средней жирностью.
Инструменты
Из инструментов следует отметить порядовку — ровную рейку сечением 50х50 мм, на которой нанесены риски, соответствующие рядам кирпичей. Четыре порядовки закрепляются по углам в строго вертикальном положении (в них вбиты гвозди, которые нужно вставить в швы), после чего кладку очень легко будет сделать ровной.
Инструменты
Прочие инструменты — обычный набор строителя: молоток-кирочка, кельма, уровень и отвес.

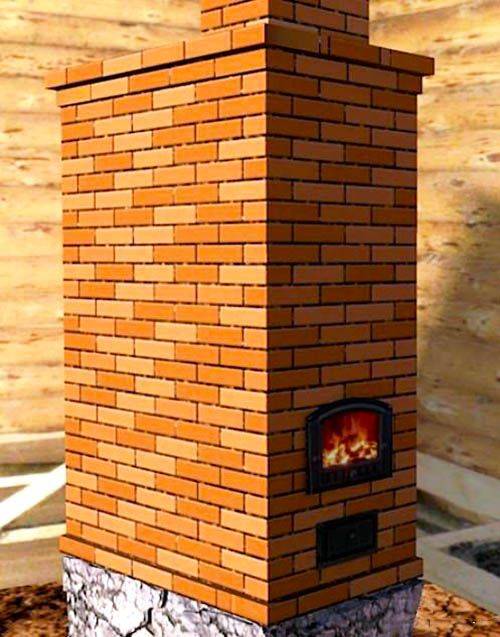

Голландская печь из кирпича
Свое название голландки получили по месту изобретения. Впервые подобный принцип укладки печей начал применяться в Голландии в пятнадцатом веке. На территории Российской Империи голландки появились в период царствования Петра I и ко второй половине девятнадцатого века стали самыми распространенными отопительными устройствами в Москве и Санкт-Петербурге.

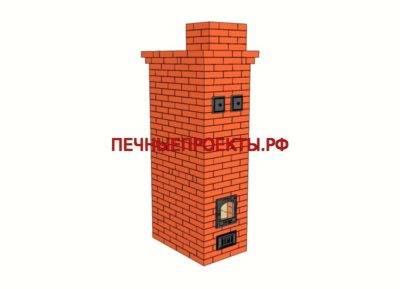

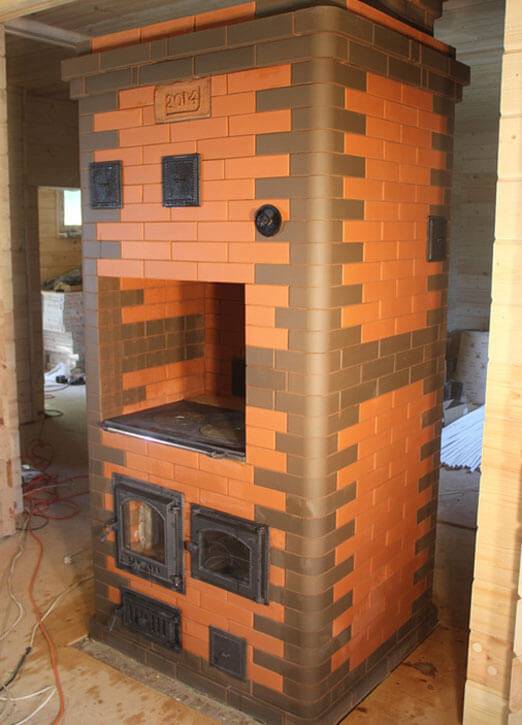

Внешний вид
Внешний вид голландки связан с особенностями определенной конфигурации и схемы укладки.
Высота печи зависит от требуемой протяженности дымооборотных каналов и варьируется от полутора метров до нескольких этажей.
В течение существования голландских печей в их конструкцию вносились различные дополнения, позволившие увеличить показатели эффективности или добавившие новые функции.

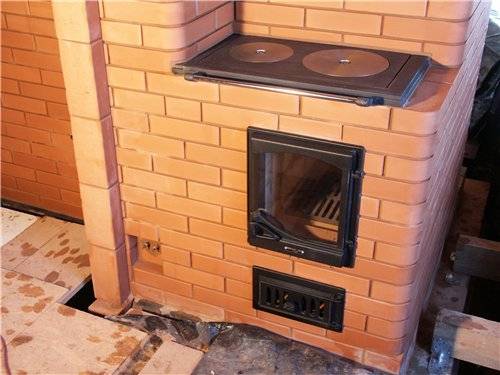

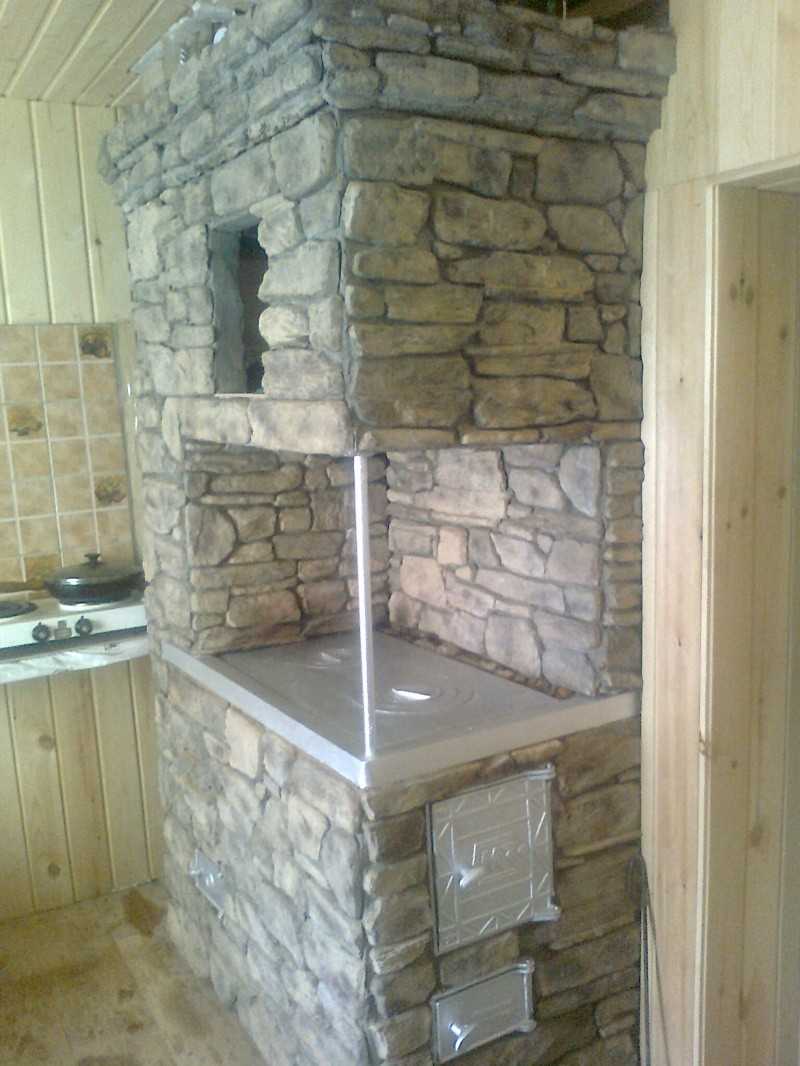

Весьма распространенной модификацией голландок являются печи со встроенными котлами водяного отопления. Существуют схемы сооружения со встроенными варочными плитами или каминами.
Ключевые особенности
Среди основных особенностей печей-голландок выделяются следующие:
- Обязательное наличие фундамента.
- Прямоугольная форма топливника. Эта особенность обуславливает сравнительную простоту укладки печи — нет необходимости проектировать и сооружать сложный арочный свод.
- Наличие как минимум трех нисходящих и трех восходящих дымооборотных каналов. В зависимости от схемы в корпусе печи может быть устроено до двенадцати дымооборотов.
Важно! Для обеспечения комфортного температурного режима в помещении голландку требуется топить минимум дважды в сутки. Вариативная высота. В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки
Реализация подобной схемы позволяет отапливать отдельные этажи
В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки. Реализация подобной схемы позволяет отапливать отдельные этажи
Вариативная высота. В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки. Реализация подобной схемы позволяет отапливать отдельные этажи.
Фото 1. Схема, показывающая движение тепла внутри печи: А — вид сбоку, Б — вид сзади. Справа указана порядовка.
Устройство голландки

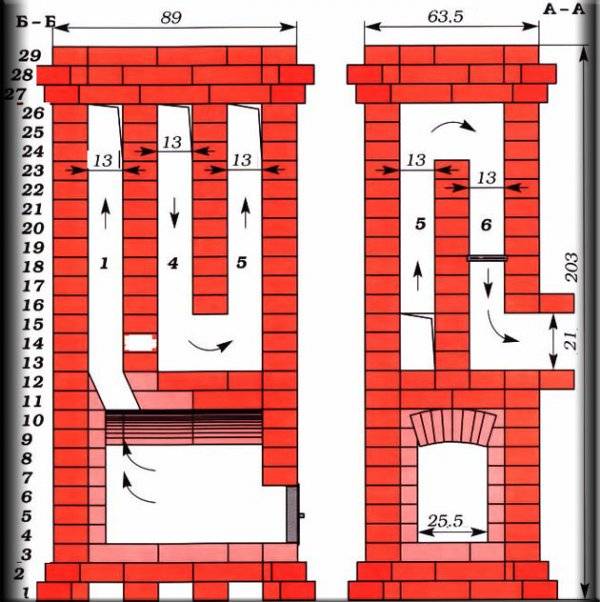

Схема и размеры классической голландской печи
Схема классической, изначальной голландской печи представлена на рисунке. Принцип ее действия прост: путь прохождения дымовых газов искусственно удлиняется, отчего они полнее отдают тепло телу печи. Никаких физико-химико-термодинамических тонкостей не предусмотрено, поэтому и нарушить что-то в дымообороте не проще, чем сломать топор.
Сложилась такая конструкция под влиянием специфических условий средневековых Нидерландов. Исконная голландка – отопительная печь для жилых помещений; готовили на камельке или очаге.
Во-первых, в Голландии всегда было тесно. Свои поля – польдеры – голландцам приходилось отвоевывать у моря. «Плясать от печки» голландцы не могли себе позволить; печку нужно было встроить в дом, который, в свою очередь, возводился сообразно доступному клочку земли. Требовалась конструкция простая, компактная и пластичная – первые голландки выкладывались по месту, а устоявшиеся конструкции выжили потом в результате естественного отбора.
Поэтому каноническая порядовка, как для русской печи, для голландки как таковая отсутствует. И ныне голландки зачастую разрабатываются под конкретные требования; для этого используются компьютерные программы. Благодаря простоте заложенных в голландку принципов ее теплотехнические свойства от этого меняются мало, лишь бы были выдержаны основные пропорции.
Во-вторых, климат Голландии, как и всей Западной Европы, формируется под влиянием Гольфстрима, и поэтому зимой весьма неровен: плюсовая оттепель может внезапно смениться суровым морозом. В целом зимы мягкие. Поэтому требовалась печь, способная быстро разогреваться от минимальной закладки топлива. Этого добились большим отношением площади извилистой внутренней поверхности к объему использованного материала. Но он также не мал, поэтому голландка сочетает в себе быструю прогреваемость с неплохой теплоемкостью.
В-третьих, налог на недвижимость домовладельцы платили «с дыма», с дымовой трубы. Чем больше дымоходов, тем больше и наклад на хозяйство. Именно поэтому и понадобился боковой выход дымовых газов, чтобы несколько или сразу много печей выводить на одну трубу. Тут возникает проблема совместимости печей, чтобы та, что топится сильнее, не заставила дымить прочие, вытеснив их выходы из дымохода. Но довольно сложный на вид лабиринт каналов на деле выложить не так уж сложно, а вот продуть обратно трудно. Это же обеспечило отсутствие задымления при задувании в трубу, что в приморской Голландии не редкость.
Наконец, из-за той же тесноты городские голландские дома тянулись в высоту. 5-6-ти эажное строение в XIV-XV вв. в Голландии не было удивительным. Но бетонных перекрытий тогда не было, поэтому печь должна была быть легкой и, следовательно, мало материалоемкой. В целом голландская печь приобрела некоторые свойства коробчатых сотовых конструкций, в том числе и прочность, во времена, когда и понятия такого не было.
А вот приспосабливать печь к бросовому топливу не было нужды. Голландцы никогда не были бедной нацией. Селедка, треска, камбала, высококачественные продукты животноводства, морская торговля – и в захудалых на вид рыбачьих домишках в шкафу обязательно хранился увесистый мешочек золотых гульденов. А рядом были богатые угольные залежи севера Франции и Германии.
И что же получилось у голландцев в результате их, тогда еще интуитивных, изысков? Давайте посмотрим.
Как правильно класть печку
Возведение кирпичной печи – голландки ведется по определенным правилам, которые необходимо соблюдать при строительстве своими руками:
- Приготовьте набор измерительных приспособлений и инструментов, изображенных на фото.
- Прежде чем класть очередной ряд на раствор, разложите кирпичи на сухую согласно порядовке. Это позволит выбрать лучшие камни на топливник и заранее сделать подрезки в нужных местах.
- Кирпич перед укладкой погружается в воду на 2—4 минуты, пока не выйдут пузырьки воздуха.
- Правильность кладки контролируется строительным уровнем и отвесом через каждые 2 яруса.
- Выдерживайте максимальную толщину шва 5 мм, пристукивая кирпичи и убирая вылезающий по бокам раствор.
Внутренние поверхности каналов делаются гладкими, дабы уменьшить сопротивление потоку дымовых газов. Это достигается протиранием стенок изнутри мокрой тряпкой после укладки 3—5 рядов. Правило соблюдается и в процессе строительства дымоходной трубы.
Печь шведка своими руками: кладка, чертежи, порядовка
Фото: Печь шведка своими руками кладка чертежи порядовка
Перед тем, как начать кладку, необходимо ознакомиться с порядовкой. Нужно решить, где будет находиться топка: с торца или в задней части. Шведки топятся на дровах, их можно устанавливать для каркасного дома на два этажа, так как высота получается большой. Можно сделать мини печь, уменьшив ее размеры, но тогда придется отыскать подходящую поверхность для плиты.
Работа состоит из таких этапов:
- Выбор места. Определитесь с размещением не только с эстетической точки зрения, но и с точки зрения расположения дымохода.
- Фундамент. Предполагает углубление до 80 см: на полу размечают поверхность и делают прорезы с помощью болгарки. Далее выройте яму лопатой, проделайте трамбовку песка с щебенкой.
- Армирование фундамента. Используйте опалубку и железную арматуру, которую залейте раствором.
- Выкладка. Можно использовать схему 3 на 4 кирпича, можно применять схему Кузнецова. Можно сделать печь колпаковую своими руками: порядовка в этом случае будет отличаться. Первые два ряда кладут всплошную, затем выстраивают зольную камеру, устанавливаются дверцы. С пятого ряда монтируется духовой отдел, выкладывают топочную камеру огнеупорным материалом. В завершении делается зольник.
Установить изделие можно в деревянном доме, сделать его можно для бани на дровах. Не стоит забывать о формировании дымохода по запланированной схеме.
Обслуживание устройства
В процессе эксплуатации могут возникать некоторые вопросы по использованию и обслуживанию шведки:
- дровяная шведка может потребовать ремонт топки: замена топочной дверки происходит за счет демонтажа старой и установки новой;
- чем замазать трещины: для этого используйте смесь глины и песка на загрунтованной поверхности;
- как наладить тягу в холодной печи: проверьте дымоход на наличие сажи, очистите его, обеспечьте хороший приток воздуха;
- как правильно топить – при растопке основная задвижка трубы должна быть открыта.
Совет! В конструкции имеются независимые топливники, поэтому при работе камина, сама печь может не работать, и наоборот.
Соблюдение всех нюансов приведет к долговечности шведки, сделанной самостоятельно.
Конструктивные особенности
У голландки нет колосниковой решётки. В отличие от многих других моделей печей, она имеет несколько дымовых каналов. Нет поддувала. Эта особенность не даёт топливу интенсивно разгораться. Поэтому дрова прогорают медленно, равномерно и долго отдают тепловую энергию помещению. То есть конструкция печи подходит по своим эксплуатационным характеристикам к печам длительного горения. Кислород для горения поступает через дверку топливника.
По форме голландка вытянута вверх. У топки прямоугольная форма. В классическом исполнении функция у голландки — отопительная. Варочная панель, духовка и лежанки были добавлены умельцами уже позже. Таким образом, со временем стандартный вид голландки преобразился.
У печи очень тонкие стены — в полкирпича. Эта особенность позволяет конструкции быстро прогреваться. Продукты сгорания, проходя по длинному дымоходу, отдают тепло стенкам и выходят на улицу. Конструкцию печи можно изменять, главное — соблюдать основные пропорции и сохранять принцип действия.
Принцип работы голландки заключается не в том, чтобы заставить поленья гореть сильным пламенем, они должны интенсивно тлеть. Если огонь будет сильным, дымовые газы выйдут по дымоходным каналам на улицу очень быстро и не успеют передать тепловую энергию стенам. Поэтому в топочную камеру не следует загружать мелкие поленья, стружки, опилки и другие быстро прогорающие типы топлива. При правильной топке печи, она прогреется быстро и будет длительно отдавать тепло помещению. Температура наружной поверхности стены обычно составляет около 60 градусов.
Как правильно топить голландку? Сначала убедиться, что в топливной камере и зольнике нет золы. Топливо следует поместить на решетку. Топливо обязательно должно быть сухим. Перед тем как поджигать поленья, прикрывают поддувало. Полешки раскладывают горизонтально, ровными рядами. Затем дверку топки нужно закрыть и открыть поддувало.
Достоинства и недостатки
Печка возводится очень быстро, с ней справится даже новичок.
Главное достоинство данной печки – это её небольшие размеры. Она не занимает много места, но даёт много тепла. Печь-голландка для дачи из кирпича станет отличным решением вопроса с отоплением. Газа на дачных участках обычно не бывает, отапливать электричеством безумно дорого, поэтому дрова станут оптимальным источником тепловой энергии.
Печь-голландка, сделанная своими руками, подарит комфорт и уют. А её возведение не займёт много времени. Строго следуя руководству по сборке и не отступая от неё ни на шаг, вы получите в своё распоряжение полноценный отопительный агрегат, работающий на дешёвых дровах.
Следующее преимущество – долгое остывание. Полное сгорание дров в топке не приведёт к быстрому остыванию голландки. И чем больше печь, тем дольше она будет оставаться тёплой. При этом она практически никогда не капризничает – главное, чтобы в дымоходе была хорошая тяга.
Есть и некоторые недостатки, которые характерны для любых дровяных печей:
- Для длительной работы голландки нужны хорошие дрова, а не трухлявые пни.
- При использовании сырых дров возможно выделение большого количества сажи – она забывает дымовые каналы. А так как каналы в больших печах идут змейкой (вверх и вниз, по очереди), с очисткой печки возникнут проблемы (требуется установка дополнительных прочистных дверок).
- Хорошая тяга нередко приводит к излишне быстрому прогоранию поленьев – нужно научиться регулировать интенсивность горения с помощью дверцы поддувала.
Тем не менее печи-голландки по-прежнему в строю.
Фундамент, порядовая кладка
Голландка требует к себе определенного времени работы и долгих усилий. Помните, сделав качественно работу, вы достигните качественный итог своего труда на долгий период времени.
Под основание конструкции, нужно обустроить фундамент, соответственно её массе и габаритам.
котлован для отливки фундамента
- в зависимости от веса и грунта его придётся заглубить от 50 до 80 см. Размер его желательно сделать больше линейных размеров сечения, на 20 см с каждой стороны, а для большой печи и 25;
- устраивается песчаная подушка, толщиной около 15 см, которая проливается водой и утрамбовывается;
- далее идёт щебень;
- разнообразные фракции;
- бутовый материал;
- сверху подушка заливается бетоном в опалубку, при желании, можно армировать металлом. После заливки следует дать набрать прочность, хотя бы в течение недели.
Наконец приступают к работе используя рядовую схему. Человек, уже имеющий минимальный опыт, в состоянии выложить простую печку самостоятельно.
Для этого потребуется минимальный набор инструментов:
- молоток каменщика;
- мастерок;
- рулетка;
- уровень;
- шнур;
Наличие дополнительных инструментов, таких как:
- Болгарка, с алмазным кругом или лазерный уровень только ускорят дело.
- Для устройства перекрытий понадобятся металлические уголки с толщиной стенки не менее 3 мм, из которых при возможности, сварить тавровые опоры.
Нужно приготовить:
- колосник
- заслонку
- дверцы для топки и зольника (желательно из чугуна, так как он имеет незначительное температурное расширение)
- дверки для чистки дымоходных каналов могут быть просто железные, иногда вместо них устанавливают “вышибные” кирпичи
- также понадобится асбестовый или керамический шнур и проволока для установки дверок
Если весь набор у вас в наличии, можно приступать.
Подготовительные работы перед сборкой печи
Перед установкой печи производят заливку фундамента и делают отверстия в межэтажных и чердачных перекрытиях.

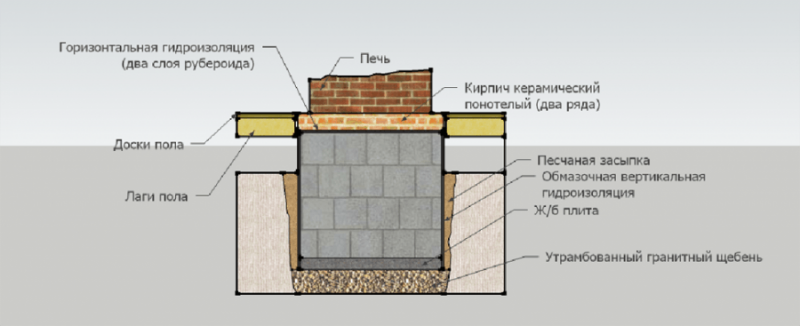

Заливка фундамента
Если установка печки планируется на этапе строительства дома, то в месте её расположения заливается фундамент. По правилам, его не связывают с общим фундаментом дома, а закладывают отдельно. Это предотвращает нежелательные перекосы, которые могут возникнуть во время усадки. Возведение здания проводится одновременно с кладкой печи, при расположении несущих балок перекрытий учитывают высоту корпуса печки и дымохода.
Для печного оборудования заливают фундамент, не связанный с основным фундаментом дома
Если решение установить отопительный агрегат возникло в готовом доме, тщательно взвесьте и оцените работы, которые придётся провести. К наиболее существенным относятся подготовка фундамента и прокладка дымохода через чердачные или межэтажные перекрытия. Иногда целесообразнее вывести трубу через стену: у голландки есть такая возможность.
Подготовка фундамента проводится заблаговременно. Цементный раствор должен не менее 30 дней сохнуть и усаживаться. Только после этого начинается установка печи. В противном случае возможны деформации в процессе эксплуатации, что приводит к растрескиванию тонких стенок печки и нарушению герметичности дымохода. Чтобы избежать таких последствий, фундамент выливается в соответствии с правилами:
основанием фундамента служит плотный грунт, нельзя заливать бетон в почву вблизи грунтовых вод;
- глубина котлована под заливку не должна быть меньше глубины промерзания почвы в этом регионе (как правило — 0,8–0,9м, за исключением районов Крайнего Севера);
бетонный раствор укладывают на устоявшуюся (в течение 2 суток) песчаную подушку, которая имеет глубину от 15 до 20 см и служит гидрокомпенсатором при дальнейшей эксплуатации;
- внутри бетона располагают арматурную решётку с толщиной металлического прута от 5 мм;
- линейные размеры фундамента на 15–20 см должны превышать габариты основания печи;
- высота верхней плоскости не доходит до уровня пола на 2 кирпичных ряда.
Между основанием печи и гидроизоляцией прокладывается несколько слоёв базальтового картона, который служит теплоизолятором и препятствует уходу тепла печи в фундамент.
Базальтовый картон — недорогой, но эффективный материал для термоизоляции
Подготовка отверстий в перекрытиях между этажами и чердачным помещением
Отверстия вырезают с учётом противопожарных разделок и распушки, которые необходимо выстраивать в дымоходе при соприкосновении с горючими материалами. Особенно актуально это в деревянных домах. Рассчитывать местоположение трубы нужно так, чтобы она не пересекалась с несущими балками и другими конструктивными элементами дома. Отверстие в кровле делается в последнюю очередь, когда основная часть кладки выполнена.
Отверстие для дымохода готовится заранее, чтобы можно было вывешивать отвесы
Порядок вывода дымохода наружу может быть следующим:
- Снять кровлю в месте выхода трубы. Если крыша покрыта сплошным слоем материала, который нельзя разделить (например, профнастил, шифер и т. д.), при помощи измерений определить место выхода и размеры отверстия, а затем болгаркой или электролобзиком выпилить его.
- Установить перемычки для восстановления жёсткости повреждённого участка. Обычно это дополнительные поперечные стропила из деревянных брусков.
- Уложить и закрепить теплоизолирующий слой между дымоходом и крышей. Как правило, он состоит из асбестового листа или минеральных панелей.
Отверстие сделать с учётом того, что на выходе трубы обязательно должна быть выложена «выдра» — горизонтальное смещение кладки, защищающее чердачное пространство от проникновения воды.
Выдра расположена непосредственно на выходе трубы из крыши
После этого можно выводить кирпичную кладку над кровлей.
Нормы противопожарной безопасности для печных труб важно соблюдать при строительстве голландки
Подготовка инструментов и материалов
Перед началом работ желательно подготовить план-схему устройства и расположения будущей голландки, что значительно упростит весь процесс и сделает его более наглядным.
Материалы, необходимые для строительства
Итак, для работы нам потребуются следующие инструменты: уровень, лопата, мастерок, рулетка.
Подготавливаем необходимые материалы (цифры приведены из расчета на помещение площадью до 40 метров квадратных):
- огнеупорный кирпич (200 шт.);
- глина (около 0,5 кубометра);
- речной песок, очищенный от примесей;
- вода;
- гибкая проволока;
- цемент;
- печные дверцы (заводского качества).
Теперь можно приступать к закладке фундамента.
Материалы
В ходе геологической истории в Швеции образовались богатейшие месторождения отличной шамотной глины на основе алюмосиликатов, поэтому шведскую печь конструировали с учётом доступности высококачественного огнеупорного шамотного кирпича. Именно он позволяет развивать в топке столь высокую температуру, необходимую для полного дожигания топлива в условиях активного отбора тепла духовкой.
Шамотный кирпич
Прочие элементы камерной части следует выкладывать из печного кирпича (красный керамический полнотелый) марки М200
Важно, чтобы грани всех блоков по ½ или ¾ кирпича были ровными, поэтому их нельзя заготавливать при помощи молотка-кирочки. Нужно либо резать болгаркой, либо приобретать в готовом виде
Печной полнотелый кирпич
Канальный конвектор можно строить из обычного кирпича: поскольку дожигание газов происходит в камерной части, сюда они поступают с температурой ниже 800 градусов.
Раствор замешивают на глине особого сорта — обычная не подходит. Как правило, используют мергель.
Мергель
Понадобится и шамотная глина — из неё будет замешиваться раствор для шамотного кирпича.
Шамотная глина
Песок следует использовать горный, для которого характерны минимум органических примесей и угловатая форма гранул. Приготовленный на гладком речном песке раствор быстро растрескается.
Для возведения канального конвектора применяют обычный цементно-песчаный раствор.
Печная дверца: чугунное литье
Если все же принято решение использовать штампованную дверцу, её нужно снабдить такими фиксаторами самостоятельно: к каждому углу рамки приваривают по два отрезка стальной проволоки (отожжённой) диаметром 3–4 мм и длиной 50–70 мм. При монтаже эти «усики» разводят в стороны, так чтобы их концы отстояли друг от друга на 40–50 мм, и закладывают в швы. Сверху над штампованной дверкой нужно устроить перекрытие из стального уголка или полосы.
Установка дверцы
Изделия и материалы следует приобретать согласно следующей спецификации:
- Кирпич печной М200: 717 шт. (без учёта дымохода).
- Кирпич шамотный марки Ш8: 154 шт.
- Асбестовый шнур.
- Отрезки стального равнополочного уголка 50х5 мм длиной 1020–1030 мм: 2 шт.
- Отрезки стальной полосы 50х5 мм: 3 шт. длиной по 920 мм, 2 шт. длиной по 54 мм, 2 шт. длиной по 48 мм.
- Колосниковая решётка с размерами 200х300 мм.
- Дверца для топки, размер — 250х210 мм.
- Дверца для поддувала, размер — 140х140 мм.
- Прочистные дверцы размером 140х140 мм: 8 шт.
- Духовка с размерами 450х360х300 мм.
- Дымоходные задвижки размером 250х130 мм: 3 шт.
- Плита варочная размерами 710х410 мм.
- Решётка для камина длиной 690–700 мм. За неимением покупной можно сварить из стального прута.
- Материал для устройства несгораемого покрытия перед печью: стальной лист толщиной от 1,5 мм либо керамическая плитка.
Пол должен быть защищён в радиусе 1,2 м от центра топочной дверцы.
Что потребуется
Кладка проводится на растворе из красной глины, песка и воды. Пропорция зависит от качества составляющих компонентов. Необходимо заранее подготовить следующие материалы:
- кирпич;
- раствор;
- гидроизоляцию;
- доски или щиты для опалубки;
- металлические элементы конструкции (варочная плита, заслонка и дверца).
Также понадобится набор инструментов:
- мастерок;
- рулетка;
- степлер;
- уровень и отвес;
- болгарка;
- правило;
- инструменты и приспособления для замеса раствора;
- резиновый и металлический молотки.
Количество кирпича и материалов для раствора напрямую зависит от размеров конструкции.
Важно соблюдать порядовку конструкции
Материалы и инструменты для возведения
Перед тем как выложить печь голландку, нужно подобрать хороший глиняный раствор. В состав смеси входит песок, красная глина и обычная вода. Соотношение подбирается под конкретное качество глины.
Чем меньше песчинок содержит природная глина, тем меньшее её количество идёт на раствор:
- 1:2,5 — соотношение глины и песка при жирной глине;
- 1:1,5 — соотношение компонентов при глине средней жирности;
- 1:1 — равные пропорции при тощей глине.
Для того, чтобы выложить печь голландку для дачи из кирпича, следует запастись материалами:
- шамотный кирпич для топки;
- обычный керамический кирпич;
- бетонный раствор для фундамента из цемента, песка, гравия и воды;
- раствор для кладки основной части печи;
- необходимое количество рубероида для гидроизоляции фундамента;
- доски (щиты) для опалубки;
- решётка колосника;
- поддувало;
- стальная дверка топки;
- шибер;
- стальные пруты и армирующая проволока;
- стальная проволока для перевязки;
- шнур из асбеста;
- варочная панель.
Понадобятся следующие инструменты:
- строительный мастерок;
- уровень, уголок, отвес, рулетка);
- строительный степлер;
- правило;
- болгарка;
- две лопаты — совковая и штыковая;
- строительное корыто для замеса раствора;
- ведро;
- резиновый молоток для кладки кирпича;
- обычный молоток и гвозди для сооружения опалубки.
Печь-голландка: устройство, достоинства и недостатки
Голландка в том виде, в котором она известна сейчас, возникла еще в пятнадцатом веке. И с тех пор она начала свое шествие по миру. Классическая голландская печь подразумевает обязательное наличие изразцов. Строить ее без них целесообразно лишь в тех случаях, когда нужно обогреть дачу или состряпать что-нибудь на кухне. В иных случаях голландка без изразцов — признак полнейшей безвкусицы.
Устроена печь-голландка довольно просто. Она состоит из таких элементов:
Печь голландка функциональна и удобна
Обычно голландка представляет собой конструкцию строго прямоугольной формы, выложенную из огнеупорного кирпича. Особенность состоит в том, что дымовые газы проходят по ней несколько дольше обычного, тем самым отдавая больше тепла.
Чем же так хороша печь-голландка? К несомненным плюсам можно отнести:
- Запас функциональности. Голландку, изначально предназначенную лишь для отопления, можно использовать для готовки, добавив в конструкцию плиту. Уровень прогрева будет таким же.
- Небольшие габариты. Печь можно уменьшить до полуметра без снижения функциональности.
- Малый расход материалов. На большую голландку потребуется кирпича в 2 раза меньше, чем на малую русскую печь, а греть она будет как большая русская печь.
- Растяжимость. Конструкцию печи можно вытягивать вверх на несколько этажей без потери КПД.
- Хорошая теплоотдача. Площадь обогрева при помощи голландки в 1,5 раза больше, чем с помощью русской печи.
- Быстрый нагрев. Голландка не только быстро нагревается, но и медленно остывает.
- Отсутствие канонической конструкции. Размеры и конфигурацию печи можно менять без снижения ее эффективности и прочности. Достаточно лишь соблюдать определенные пропорции.
Можно выделить и пару недостатков:
- невысокий КПД;
- негодность для топки бросовым быстро сгорающим топливом;
- из-за малой теплоемкости требует не менее двух протопок в сутки;
- при использовании дешевого высокозольного топлива образуется большое количество сажи;
- при «перетопке» выделает угарный газ.
Как работает печь
Особенность печки заключается в наличии нескольких дымоходных каналов, по которым циркулирует нагретый воздух. Выходя из топки, дым поднимается вверх, чему способствует восходящий поток. Проходя полный путь, горячий дым нагревает стенки конструкции.
Постепенно дым остывает и начинает опускаться вниз. Возле топки он снова нагревается и поднимается вверх по другому каналу. Таким образом, поток проходит всю систему. На завершающем этапе дым выходит через дымоход. Благодаря представленной схеме печь равномерно прогревается. При этом нет резких перепадов температуры. Тепло сохраняется на протяжении длительного времени.
Печка оптимально вписывается в интерьер дома
Эффективность работы голландки напрямую зависит от конструкции. Здесь выделяют несколько основных элементов печки:
- топка больших размеров;
- дымовая труба;
- система каналов.
Голландка может иметь различную форму и размеры. Так, ее делают треугольной, полукруглой или прямоугольной. Сделать порядовку печи Голландка с плитой своими руками сможет каждый домашний мастер. Нужно иметь под рукой схему конструкции. Главное, понимать, что независимо от размеров печи, топливник делается просторным и прямоугольным.
Голландка имеет различную конструкцию
Большое значение в работе отопительного устройства имеет топка. Благодаря большим размерам печка обладает высокой эффективностью, что дает возможность присоединить ее к водяной системе отопления. Так голландка станет основным устройством для обогрева не только одного помещения, но и всего дома.
Сбоку труба соединяется с дымоходом. Промежуточным элементом выступает металлическая вставка. В случае необходимости, когда нужно быстро остудить конструкцию, достаточно просто максимально открыть заслонку.
Печка часто используется для отопления загородных домов
