Печь-камин: что это такое, как применяется и где устанавливается (видео + фото)

Топка и её устройство

Для улучшения теплоотражающей возможности камина в частном доме используют расположение стенок топки под наклоном.

Этого можно добиться при развороте боковых перегородок наружу, и положением задней стенки, наклоненной вперед. Формирование угла наклона можно производить с 1/3 высоты топки.

Каминная топка

Сверху топочного отверстия устанавливается дымовая камера. Для предотвращения попадания сажи и искр из топочного прохода внутрь комнаты, устанавливают специальный «перевал» между топочным отверстием и дымовой камерой. Кроме этого, в его функции входит и защита помещения от дыма.

Начало строительства начинается с подсчета материалов. Проще всего будет построить камин своими руками, используя кирпич. Для расчета размеров топочного отдела необходимо учитывать несколько факторов:

Размеры кирпича.
Толщину швов.
Размеры камина из расчета предполагаемой площади.

Схема топки камина

Дальше потребуется подготовить чертеж, где будут обозначены все размеры. Для строительства задней стенки используется кладка в ½ кирпича, для боковых стенок укладка идет в 1 кирпич.

После этого разрабатывают порядовый чертеж (порядовку) всех шагов. Для удобства формирования порядовки используют обычный листок тетради в клетку, так как в процессе работы применяется кладка в 1, ½ и ¾ кирпича.

Кладка очага начинается с цокольной части. Для усовершенствования внешних данных этот ряд выкладывают установкой кирпича на ребро, а, уже со следующего ряда, кладку продолжают кирпичом плашмя.

Кладка и порядовка камина

Проект №2 – простой отопительный камин

Габариты данного сооружения – 112 х 65 см, высота – 2020 мм. Внутренний размер портала – 52 х 49 см. Предусмотрен ускоренный обогрев комнаты за счет конвективного воздушного канала. Комплект стройматериалов выглядит так:

глиняный полнотелый кирпич – 345 шт.;
задвижка, применяемая в дымоходе, — 250 х 130 мм;
2 стальных равнополочных уголка шириной 45 мм длиной 70 см;
лист металлический 500 х 700 мм.

Особенность кладки камина, изображенного на схеме – постановка большого количества кирпичей в основании на ребро. Выше устраивается узкий длинный канал, где движется нагреваемый воздух помещения. Перейдем к алгоритму постройки:

Первый ярус – сплошной, состоящий из поставленных «на попа» кирпичей. На втором ярусе формируется калориферный канал сечением 65 мм, на третьем закладывается основание топливника.
С 4-го по 9-й ряды возводятся стены портала. Воздуховод перемещается внутрь задней стенки камина. На 9-м ярусе ставятся уголки – опоры перекрытия.
Ярус №10 – перекрытие топливника. На 11-м ряду передние камни выдвигаются на 130 мм, 12-й ярус представляет собой каминную полку. Конвективный канал делится на 2 узких шахты.
Ряды13—25 составляют дымосборник. Нагревательный канал заканчивается в 14-м ярусе.
Ряд №26 перекрывает газоход, сужающийся до дымовой трубы. Задвижка устанавливается на 27-м ярусе.
Оставшиеся ряды 28—31 формируют начало дымохода.

Методика пробной растопки камина демонстрируется в последнем видеосюжете:

Подготовка топки

Алгоритм подготовки топок одинаков для всех твердотопливных
отопительных устройств:

Вынимаем все, что можно вынуть: «броню»,
колосниковую решетку, зольный ящик.
Осматриваем поверхности на наличие трещин,
прогара и загрязнений.
Убеждаемся в работоспособности дымового шибера,
заслонки подачи вторичного воздуха, петель и замков стеклянной дверцы,
проверяем плотность прилегания последней.
Очищаем все доступные поверхности при помощи
скребка и ершика, удаляем золу.

Большинство производителей металлических печей и
печей-каминов рекомендует вызывать сервисных специалистов для осмотра печи и
дымохода перед началом отопительного сезона.

Способы разделения на виды

Любой, кто впервые сталкивается с необходимостью установки камина в помещении, испытывает определенные трудности при ознакомлении с технической частью всех возможных моделей. Это связано с огромным количеством вариаций их исполнения.

Подобная неосведомленность может привести к неверным действиям, что скажется на целесообразности выбора устройства. Чтобы избежать проблем, необходимо ознакомиться с самым простым вариантом классификации каминов, а затем постепенно ее расширять по каждому пункту. Разделение может быть произведено по одному из следующих признаков:

по виду используемого топлива;
по способу обустройства в помещении;
по типу топочной камеры.

Аккуратно отделанный дровяной камин

Разделение по виду топлива

От используемого топлива зависит общее количество теплоты, которое выделяется за условленное время.

Дровяные камины пришли к нам из далекого прошлого. Несмотря на определенные недостатки, они до сих пор используются, причем с большой популярностью.
Альтернативой дровам служит природный газ. Повсеместная газификация сделала этот вид топлива общедоступным и недорогим. Помимо перечисленных качеств, газовые камины для отопления обладают еще целым рядом выгодных преимуществ.
Имитация живого пламени происходит в различных моделях электрокаминов. Но, кроме этого, они оснащаются обогревателями и выделяют тепло в виде инфракрасного излучения. Электрический камин уж точно не может полноценно отопить сразу несколько комнат.
Еще одним источником визуального эффекта служит биокамин. Он заслужил популярность, благодаря своей компактности. Но выделения тепла при сгорании биотоплива практически не происходит, поэтому рассматривать такую систему следует исключительно как декоративную.
Печи для отопления, использующие уголь, тоже относят к каминам. Их топка имеет прозрачную дверцу, следовательно, можно наблюдать за процессом горения. В отличие от камина, печь-камин имеет сложный лабиринт дымохода, который позволяет максимально задействовать внутреннюю энергию теплого воздуха.

Дрова являются самым древним видом топлива

Разделение по способу обустройства

При выборе камина данная классификация никак не влияет на его характеристики. Выбирать из пристенных, угловых, встраиваемых или островных каминов следует тот, который наиболее гармонично будет смотреться в интерьере и для которого подготовлены условия к установке.

Пристенные камины могут использовать все виды топлива и характерны наличием обрамления в виде портала. Устанавливаются вдоль стены.
Угловые модели созданы исключительно для маленьких помещений. Отсюда вытекает сомнение в возможности использовать такие камины для отопления дома. Но не стоит забывать про эффективные меры повышения КПД и про то, что некоторые дома, например, дачные, могут состоять из одной теплой комнаты.
Встраиваемые варианты устанавливаются в нишах стен, в углублениях. Этот вид, как и угловой, создан для экономии места в помещении.
Островные камины обстраиваются по центру комнаты, они обрамлены жаропрочным стеклом, обладают низким КПД и их, как правило, нельзя использовать, как основной источник тепла.

Разделение по типу камеры сгорания

Такая классификация состоит всего из двух составляющих:

Каминный комплекс с открытой топкой

Камины с открытой топкой являются источником только живого пламени. Их устройство принципиально ничем не отличается от пришедших к нам из древности каминов с тех пор, как стали задумываться о выведении дыма наружу. Многие ошибочно полагают, что открытое пламя очень эффективно прогревает помещение. Но на самом деле, огромная часть тепла улетучивается вместе с дымом, а отапливает всего лишь 20% выделившейся энергии.
Другое дело обстоит в закрытых топках, используемых в высокоэффективных каминах. Дверца топки, которая может быть выполнена из огнеупорного стекла, герметично закрывает камеру сгорания. Воздух для горения попадает через специальный канал, способный его дозировать и направлять в верхнюю часть уложенных дровяных поленьев. Горение дров начинается сверху и распространяется вниз. Интенсивность пламени низкая и дрова или пеллеты практически только тлеют. Но общее количество освободившейся энергии остается неизменным. Таким образом, доля полезной энергии достигает 80%. Это серьезная заявка на возможность отопления частного дома.

Основные требования к объединенным моделям

Нередко возникают сомнения по поводу требований безопасности для объединенных каминов и печей. Все пункты, включая правильность выбора места локализации, считаются актуальными.

Необходимо спланировать установку печи-камина как можно раньше. Дело не только в том, что придется разбирать пол для строительства фундамента. Просто наличие в комнате такого массивного агрегата не может не сказаться на ее планировке. Поэтому заранее предполагайте отсутствие поблизости деревянных стен или горючих материалов. Если нет возможности исключить опасное соседство, то всему покрытию следует обеспечить огнеупорную изоляцию.

Правильный запуск новой печи считается залогом ее надежности. Выполните все требования по проведению сушки только что построенной конструкции. Остальные вопросы, которые касаются безопасности и соответствия изделия, предусмотрены в готовых проектах печей-каминов.

Где установить печь-камин?

На выбор места для монтажа отопительного устройства влияет принцип его работы и конструктивные особенности. Даже маленькая печь-камин считается потенциально пожароопасным объектом. Одним из главных нюансов является соблюдение противопожарных разрывов – безопасного расстояния между нагреваемой поверхностью и близлежащими предметами. Рекомендации по определению места установки печи-камина следующие:

Для нормальной конвекции приборам воздухогрейного типа требуется обеспечить беспрепятственный приток воздуха.
При наличии встроенного теплообменника контур печи лучше располагать в нижней точке отопительной системы.
Должны отсутствовать проблемы с возведением дымохода.
Мебель или прилегающие элементы интерьера не должны препятствовать полному открытию дверцы камеры.

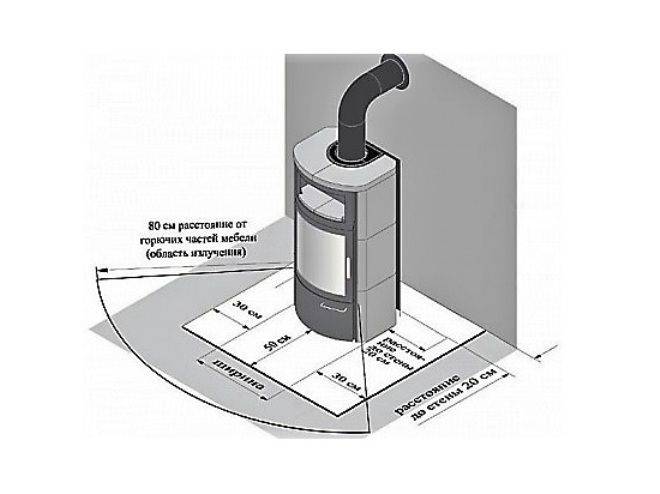

Расстояние противопожарного разрыва от горячей боковой поверхности до легко сгораемого предмета – 1,1-1,25 м.
Противопожарный разрыв в районе открывающейся дверки топочной камеры – от 1,25 м.
Для габаритных приборов с керамической или каменной облицовкой нужно заливать особый фундамент, стальную печь-камин небольшого веса можно устанавливать на жаропрочное устойчивое основание.

Порядок обустройства каминопечи своими руками

Потребуются следующие материалы для каминов и печей данного конструкционного решения:

кирпичи полнотелые и огнеупорные;
стальные полосы;
глиняный раствор;
духовой шкаф;
панель варочная;
дверки стальные.

Далее установка печи камина своими руками производится в такой последовательности:

1-й и 2-й ряды кирпичей служат для выравнивания сооружаемой конструкции, поскольку в результате заливки фундамента на его поверхности все равно образуются неровности. После завершения второго ряда строительный уровень должен показывать абсолютно ровную поверхность, в противном случае срок эксплуатации конструкции будет недолгим.
В разных сторон каминопечи формируют одно поддувало и два прочистных окошка.
На каждое окошко монтируют стальную дверку. Над дверцей поддувала дополнительно размещают стальную полосу. С лицевой стороны конструкции обустраивают каминное отделение, желательно с бортиком, чтобы из нее не выпадали продукты горения.
Дверки перекрывают кирпичом, а со стороны камина открывают портал.
Над поддувалом размещают колосник. Длинное узкое отделение перекрывают при помощи стальной полосы.
Боковые каналы разделяются кирпичами пополам. Открывают топочное окно.
Устанавливают топочную дверцу.
Дверку топки накрывают стальной полосой и перекрывают кирпичом.
Также полосой из стали перекрывают камин.
Канал над топкой соединяют с ближайшим колодцем. С лицевой стороны камин закрывают кирпичом и образуют дымозаборник.
Варочную панель располагают над топкой. Оставшееся пространство над переходом и колодцем закрывают стальными полосами.
Канал над камином сужают и формируют варочное отделение.
14-й и 15-й ряд выполняют аналогично 13-ому.
Между ближайшим колодцем и варочной камерой обустраивают вытяжку.
В вытяжку монтируют прочистную металлическую дверку.
Задний колодец, расположенный над вытяжкой, разделяют пополам. Тот, что будет выходить на улицу, перекрывают летней заслонкой. Колодец над очагом приобретает размер в 1 кирпич. Стальными полосами накрывают варочную камеру по всей площади.
Варочную камеру перекрывают.
20-й ряд аналогичен предыдущему.
2-й задний канал расширяют до максимальных размеров и выводят из него прочистное окошко. Над колодцем с камином устанавливают заслонку.
Устанавливают прочистную дверку.
В полости размещают металлический духовой шкаф. С дальней стороны остается вертикальный дымовой колодец.
С одной стороны духового шкафа делают отток дыма в центральную трубу.
Действия повторяют.
Делают переход из полости в трубу, поскольку закончился духовой шкаф.
Полость и колодец накрывают стальными полосами.
Поверх полос площадь накрывают кирпичом. В последнем незадействованном колодце монтируют зимнюю задвижку.
Все колодцы путем использования горизонтальных ходов соединяют с каминным. Устанавливают прочистную дверку.
30-й и 31-й ряды аналогичны.
Площадь накрывают. Устанавливают общую заслонку.
33-й ряд и дальше – конструкцию сужают — она переходит в трубу.

Сегодня в загородных домах встретить обычные печи можно уже не так часто, как раньше, так как есть более современные системы отопления и приготовления пищи. На первое место выходят камины, которые могут выполнять практически те же функции, но зато внешний вид их более декоративный. Камин можно располагать в любом помещении: в спальнях, гостиных, холлах. Подобный очаг придает больше уюта, дает мягкое тепло, которое довольно быстро обогревает дом небольшой площади.

Как сделать камин прочным и удобным? Стоит сразу отметить, что работы отличаются не только сложностью, но и значительными финансовыми затратами. Требуется приглашать профессионального мастера. Можно значительно сэкономить, если купить уже готовый камин из металла, требующий только внешней декоративной отделки, но назвать такой вариант лучшим нельзя.

Иногда при покупке загородного дома случается так, что в нем уже стоит обычная русская печь, которая по своему прямому назначению не используется. В этом случае на основе этой печи можно своими руками сделать камин. Такая переделка заключается в оценке состояния печи, определении плана работ, которые могут понадобиться. Как правило, чаще всего требуется расширение топки, установка дверцы и новой дымоходной трубы.

Варианты переделывания

Самым простым способом переделывания считается метод расширения конструкции. Его особенность состоит в том, что старую печку придется хорошо вычистить, а само оборудование сделать более современным – поменять устаревший отделочный материал на новый.

Самые большие трудности возникают с перепланировкой топки прежней печи. Специалисты советуют использовать чугунные пластины или огнестойкий кирпич для перекрытия топки.

Переделать печь полностью – это самое сложное задание. Работы начинаются с полного демонтажа всей конструкции. После чего рассматривается фундамент. Если его качество соответствует современным требованиям, то его можно не демонтировать. Старый и потрескавшийся фундамент придется переделать.

Стоит отметить, что полный демонтаж постройки необходимо также проводить правильно:

Надстройка полностью демонтируется от потолка до пола;
Целые и хорошие кирпичи откладываются в сторону (в процессе постройки новой конструкции их можно использовать);
Демонтаж старой печи не должен сопровождаться сильными разрушениями близстоящих стен и предметов интерьера;
Внимательно следите за прежней топкой. В процессе демонтажа старайтесь не повредить ее дверцы или камеры. Поврежденное оборудование придется выбросить и сделать новое.

Дровяная печь-камин Kratki Koza K9

48 518 руб Рейтинг 4.0

отзывов 5

Это отличный вариант для дома, который имеет площадь не больше, чем 100 квадратных метров. Печь от польского производителя сделана из толстого чугуна, а 3 термостойких стекла придают модели эстетичный и приятный внешний вид.

Печь топится как на дровах, так и на торфяных или угольных брикетах. Арочная дверца и интересный специальный рычаг, который позволяет регулировать интенсивность горения, понравится всем.

Устройство быстро разогревается, имеет доступную цену и элегантный внешний вид. Что нужно еще для хорошего камина?

Преимущества:

Красивый внешний вид; Удобно использовать; Быстро разогревается;

Недостатки:

Отсутствует отсек для дров; Топливо быстро прогорает; Высокий расход;

Отапливаемый объем 250 м³ Мощность 13 кВт Тип закрытый Дымоход есть КПД 78% Топливо дрова Ящик для золы есть Материал внешнего корпуса чугун Материал дверцы стекло Диаметр дымохода 15 см Подключение к дымоходу заднее и верхнее Максимальная длина дров 35 см Размеры (ШxВxГ) 76.60x66x54.60 см Вес 160 кг

Основные плюсы:

Отзывы обычно не пишу, но прочитав чужие не выдержал. Единственное удовольствие получаешь при покупке, пока видишь печь только внешне на картинке и читаешь отзывы и «классные» характеристики. Да, еще греет и все.

Минусы:

Привезли, подключили и дальше сплошное разочарование. Корпус корявый как канализационный люк, камера для дров вроде широкая, но при узкой двери нормальные дрова не уложишь. Ручка регулировки с очень малым ходом, пользоваться не удобно. Очистка стекла только на бумаге – см. фото, боковые просто всегда черные, центральное на 50-70%, ужас. На замке какая-то пластина из жести, через месяц ее выгнуло дугой и в темноте виден огонь, и через щели в дверке то-же, на фото все видно. В общем просто буржуйка, вида огня, удобства и т. п и близко нет. Греет да, но все остальное жирный «-«, да и еще дрова жрет как дурная, а если большие кладешь на ночь, может и погаснуть. К счастью, уже есть вариант сменить и дачу и печь (со слов продавцов печь будет огонь), проверю в реальности отпишусь.

4.0/ 5рейтинг

Отзывы

Покупать, только если деньги некуда деть или в городе вообще нет других печей или как замену стального хлама (был раньше, его вообще на 3-4 года хватает только), эта хоть и кривая и грязная, но греет лучше стальной (было что то то-ли Бавария, то-ли Мета).

Подготовка к установке печи-камина

Установка печи-камина в деревянном доме повышает шанс возникновения пожара. Чтобы обеспечить сохранность дома и жизни необходимо знать и использовать правила установки отопительного устройства.

Фото 1. Пример правильной установки печи: опасность случайного возгорания стен, пола или мебели сведена к нулю.

Перед установкой печи необходимо защитить деревянные конструкции от инфракрасного нагрева огнезащитным слоем:

Для пола используется огнезащитный лист с приклеенной на него керамической плиткой.
Стены закрепляются к металлическим профилям для гипсокартона в качестве направляющих. Закладывается фольгированная минеральная вата, а сверху закрепляется не горючий лист сухой штукатурки. Подойдет стекломагниевый лист, минерит или другие минеральные листы с волокнистым наполнением. Они должны быть достаточно жесткие и термостойкие.
Дымоход должен находится большей частью внутри помещения. В таком случае он обеспечит сохранность тепла и стабильность тяги.

При установке камина главное — обеспечить полное удаление газов, чтобы дым не проходил в помещение и позаботится о сохранности вещей от возгорания.

Подготовка строительного материала

Переделать печь в камин, оставив старые кирпичи, конечно, можно. Для этого достаточно заменить топочную дверцу каминной, но это не будет камином, который привнесет в дом тот уют и тепло, которое ожидается получить от него и, поэтому рассмотрим вариант, когда старую печь придется полностью демонтировать. Камин придется складывать на фундаменте печи. Закупать необходимо сразу весь материал, именно сколько, сколько нужно для постройки камина, а так как строит печь непрофессионал, даже с небольшим заказом.

Для того чтобы класть камин, придется купить

чуть больше 500 кирпичей, имеющих марку М-150;
для кладки каминной топки нужно 55 штук шамотного, огнеупорного кирпича;
можно купить 6 мешков специальной смеси печного раствора.

Есть возможность сэкономить — это подготовить глинистый раствор, но процесс подготовки займет много времени и потребует больших трудозатрат.

также необходимо купить каминную дверцу;
дымоходные сандвич-панели;
восемь 50 миллиметровых металлических уголков;
дымоходную вьюшку.
для того чтобы закрепить печную фурнитуру понадобится строительная печная лента.

Стоить весь материал будет около 10 000 рублей.

Чугунный вариант

Преследуя цель максимально повысить КПД, не обращая внимания на классический вид камина, натолкнуло на идею создания чугунных устройств. Они имеют тот же принцип работы, что и дровяной камин, но некоторые тонкости коренным образом меняют параметры теплопередачи.

Встроенная в систему чугунная топка

Топка выполнена в виде отдельной кассеты, которая монтируется в корпус камина. Между топкой и корпусом образуется пространство для циркуляции воздуха. Таким образом, происходит интенсивный нагрев воздушных масс, которые потом наполняют все пространство комнаты.
Стенки топки выполнены из чугуна. Он способен оперативно забирать тепло и передавать его конвекционным потокам воздуха. Несмотря на то что такой камин перестает нагревать помещение после сгорания топлива, при своей работе он обладает высоким (до 80%) КПД.
Дымоход выполнен из металлических труб, что значительно облегчает самостоятельное обустройство камина.

Основные этапы строительства

Считается, что возвести камин или печь может только профессиональный печник с богатым опытом, который свою жизнь посвятил любимому ремеслу. Этот факт нельзя отрицать, так как знания и опыт являются бесценными помощниками в любом деле. Но утверждать, что самостоятельно нельзя построить печь, нельзя. При определенных навыках можно получить вполне качественный результат.

Пошаговые действия, которые необходимо выполнять, чтобы возвести конструкцию самостоятельно, собраны в единый проект. Им может воспользоваться любой желающий. Профессиональный мастер по заказу может составить персональный проект, по которому вы сами будете производить работы.

Грандиозная кирпичная постройка

Строительство фундамента. Надежное основание – отличительный признак любого кирпичного строения. Не является исключением и печь-камин.
Приготовление раствора. Этот этап похож на обряд. Профессионалы хранят секреты, ведь раствор, которым производится выкладка рядов, делается из глины, а ее нужно суметь правильно подобрать. Новичкам сразу рекомендовано пользоваться покупными средствами. Претендующие на уровень мастера могут попробовать познать все таинства этого обряда.
Строительство топки, каналов, зольника, дымосборника, дымового зуба. Все возможные схемы представлены в готовых проектах. Кладка производится порядно, с формированием основных составляющих элементов.
Возведение дымохода. После каналов дымоход печи сильно напоминает аналогичную конструкцию классического камина. Габариты и основные параметры зависят от выбранной модели, геометрии дома, высоты крыши, место выведения трубы наружу. Варианты расчетов предоставлены для каждого персонально.
Сушка печи. Если построенную печь затопить, то можно навсегда с ней попрощаться. Влага из раствора выходит постепенно, на это тратится длительное время, зато раствор сохраняет свою целостность. Поспешное применение в виде растопки приводит к образованию такого большого количества трещин в растворе, что заделать их нет никакой возможности.

Надо признать, что существуют современные, более производительные и простые отопительные системы, но истинные ценители классики еще долго будут проявлять интерес к кирпичным конструкциям. Самое главное, чтобы не прекращался процесс передачи опыта от старшего поколения к более молодому поколению.
