Камин из кирпича — пошаговое описание как построить качественные и простые камины своими руками ( фото + видео)

История появления каминов

Определить когда именно появился первый камин до сих пор не удается. Известно одно — прототип камина это примитивный очаг, а дымоход — отверстие в крыше жилища.

Сначала камин имел очень большие размеры, над ними помещались вертелы или котлы. В настоящее время такие конструкции можно встретить лишь в старых замках (Франция, аббатство Мон-сен-мишель). Также камины использовались ремесленниками для изготовления свечей, окраски ткани, приготовления мыла.

В средневековье камины представляли собой фигуру человека, для кладки использовался тесанный камень, а затем кирпич. Камин на протяжении длительного времени претерпел существенные изменения: появились изящные формы, конструкция стала более совершенной, дымоход и топка представляют одно целое со стеной. Неизменными остались только инструменты: кочерга, совок, щипцы, каминная решетка и подставка для дров.

Камин для отопления помещения был изобретен в 8 веке графом Румфордом, но по сравнению с печью давал значительно меньше тепла, поэтому выполнял не практичную, а декоративную функцию. Первый квадратный камин был изобретен в Англии, поэтому до сих пор носит название «английский».

До 90-х годов использовались преимущественно камины на дровах, а с 97 года стали применять газ. На сегодняшний день очень популярны электрокамины.

Видео и инструкция по строительству камина своими руками

Предлагаем посмотреть обучающее видео, где вы можете наглядно ознакомиться с процессом сооружения каминов своими руками.

А теперь давайте ознакомимся с алгоритмом действий по сооружению камина своими руками:

сделайте рубероидную подложку в 2 слоя и уложите сверху кирпичи, проверив ровность кладки строительным уровнем, и не испачкайте верхнюю часть материала раствором;
поместите кирпич на рейки и прижмите, затем обработайте раствором и прибейте его. Глина не должна выталкивать рейку и выдавливаться из щелей. Нижние кирпичи кладут на ребро, каждый ряд при этом следует измерять на предмет ровности;
для проверки ровности вертикальных рядов используйте мастерок. Проверяйте раствор руками, чтобы в нем отсутствовал мусор и камни;
обрамление конструкции не должно соприкасаться с внешними стенами во избежание температурных перепадов и разрушений в будущем;
после выкладки нескольких кирпичных рядов уберите деревянные рейки

Через три ряда следует поставить штыри для решетки, обращая пристальное внимание на боковые выступы портала камина. По окончании работ швы затирайте цветным декоративным раствором;
дымосборник и топливник после окончания строительных работ следует изнутри обтереть с целью удаления остатков раствора;
чаще всего свод и дымоход имеют изогнутую структуру. Их нужно выкладывать с учетом напуска одного кирпичного ряда примерно на пять сантиметров

При этом отверстия в портале перекрываются перемычками. Их делают в виде клинов, арок или сводов, также для качественного устройства лучше соорудить деревянную опалубку;
при воздвижении топливника следите, чтобы труба имела строго вертикальное положение;
смесь для дымоходной трубы на крыше следует делать на основе песца и цемента без глины;
кровельный ковер закрывают специальным напуском, который защищает перекрытия из дерева от открытого огня;
чтобы теплоотдача была выше, стенки топливной части можно выполнить под углом, а боковые – развернуть наружу. Задняя стена должна быть наклонена под небольшим углом;
дымовая камера устанавливается над топкой, а выступающий карниз крепится между камерой и топливником. Он нужен затем, чтобы из очага не вылетали сажа и копоть и не засоряли помещение, также в целях не допустить его задымление.

Их нужно выкладывать с учетом напуска одного кирпичного ряда примерно на пять сантиметров. При этом отверстия в портале перекрываются перемычками. Их делают в виде клинов, арок или сводов, также для качественного устройства лучше соорудить деревянную опалубку;
при воздвижении топливника следите, чтобы труба имела строго вертикальное положение;
смесь для дымоходной трубы на крыше следует делать на основе песца и цемента без глины;
кровельный ковер закрывают специальным напуском, который защищает перекрытия из дерева от открытого огня;
чтобы теплоотдача была выше, стенки топливной части можно выполнить под углом, а боковые – развернуть наружу. Задняя стена должна быть наклонена под небольшим углом;
дымовая камера устанавливается над топкой, а выступающий карниз крепится между камерой и топливником. Он нужен затем, чтобы из очага не вылетали сажа и копоть и не засоряли помещение, также в целях не допустить его задымление.

Как уже упоминалось ранее, качественный камин своими руками можно сделать не только из кирпича, но также на основе металла или камня. Однако, стоит отметить, что каменное сооружение сделать самому без специальных умений и навыков очень тяжело. Кроме того, такое мероприятие достаточно затратное по финансовой части. Но при этом нужно отметить, что каменный очаг прослужит гораздо дольше кирпичного.

Если времени и сил на сооружение камина своими руками у вас нет, то можно отдать предпочтение электрическому аналогу, стилизованному под камин. Конечно же, он будет расходовать много энергии, но «каминный» эффект все равно будет присутствовать.

Существует также категория биокаминов, которые делаются исключительно из натуральных материалов и работают на биотопливе. Огромный минус – такое топливо найти очень сложно, да и стоит оно прилично.

Какой бы вариант вы ни выбрали – готовую модель или самодельную, все равно камин в любом случае станет украшением любого интерьера в любом стиле, он сделает ваше жилище более уютным.

Примеры каминов своими руками

С этим читают

Разновидности имитаций каминов

Каминное сооружение делается:

• достоверным;
• условным;
• символическим.

Все три вида различаются внешне, по внутреннему наполнению, габаритам.

Достоверный

Такой очаг максимально похож на настоящий, но у него отсутствует дымоход. Внутри устанавливается электрический или биокамин, позволяющий отапливать помещение. Снаружи изделие оформляется имитацией кирпичной кладки, керамической плиткой, искусственным камнем.

Правильно сделанный очаг способен полностью изменить внешний вид комнаты, дополнить интерьер гостиной.

Условный

Портал делается неглубоким – 15-25 см., часто для его устройства используют нишу в стене. Здесь имеется каминная полочка, позволяющая красиво разместить семейные фото, свечи в канделябрах, мелкие сувениры. Внутри обычно лежат дрова или их муляжи.

При такой имитации очага искусственный портал выступает прямо из комнатной перегородки, поэтому его глубина значительно меньше, чем у достоверного.

Символический (нарисованный)

При желании, очаг можно просто нарисовать красками или карандашами. Объем и глубина здесь не нужны – границы сооружения обозначают полиуретановыми плинтусами, деревянной полочкой-консолью, закрепленной на стене. В середину допустимо вставить грифельную доску, на которой цветными мелками изобразить пламя.

Как следует из названия этого вида декоративных очагов, он выполняет исключительно роль декора, дополняющего общую стилевую концепцию комнаты.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Схема традиционного камина

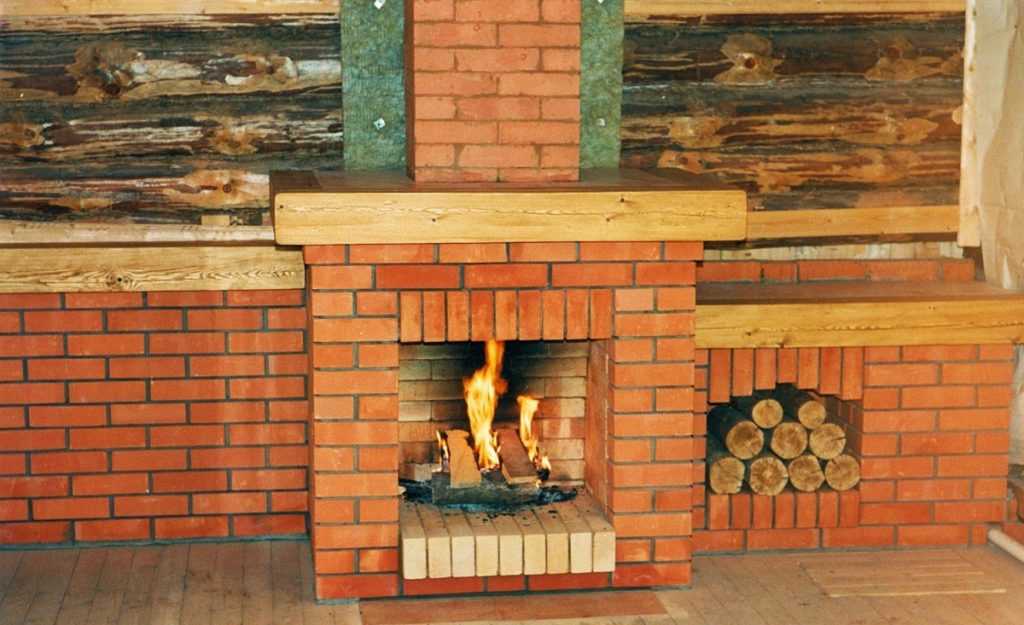

Фото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

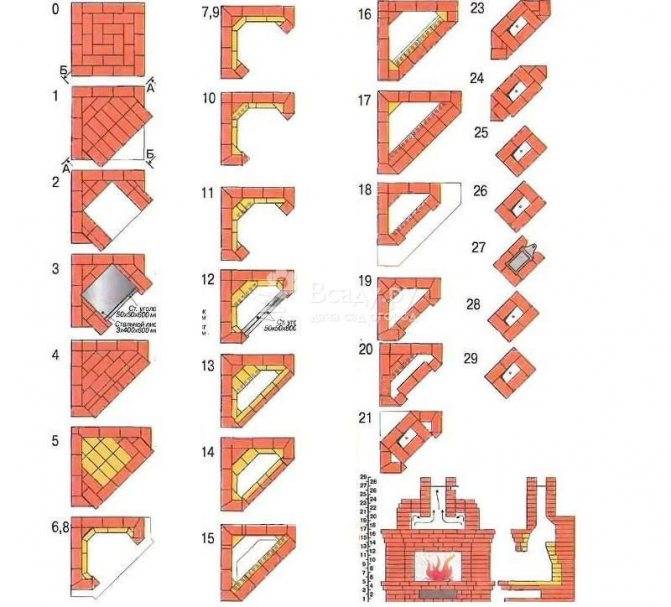

Схема углового камина

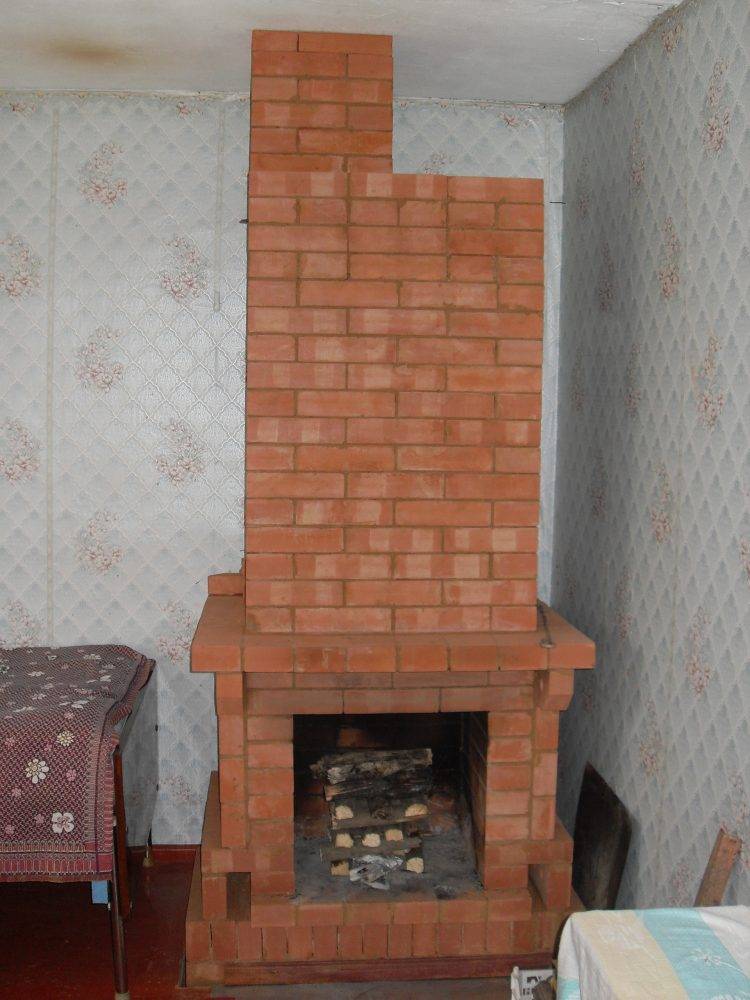

Фото углового камина

Очаг может иметь открытую или закрытую топку.

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема углового печи-камина

Фото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

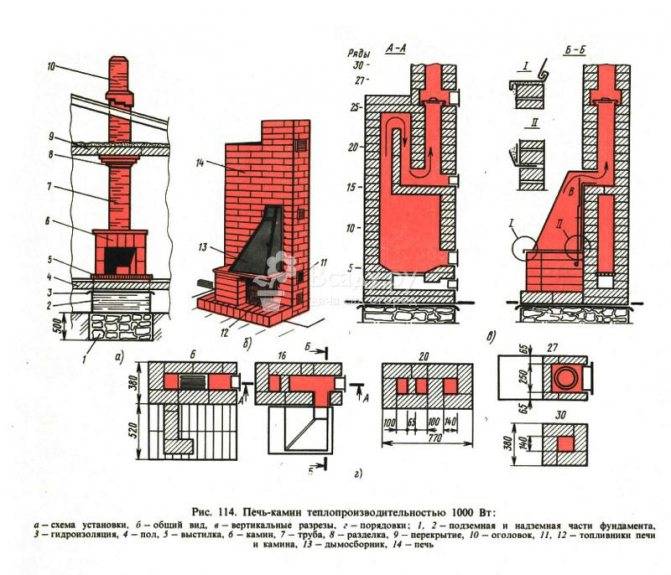

Схема стандартной печи-камина

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

Схема уличного камина для барбекю

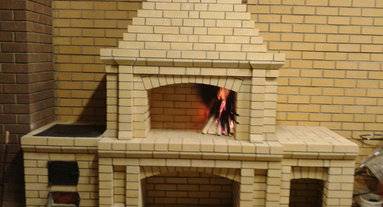

Фото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото

Возведение камина своими руками из кирпича

Вначале определяют место в комнате для расположения камина. Рекомендуется делать выбор с учетом окон и возможных перемещений потоков воздуха. Строить камин напротив отрывающихся проемов не рекомендуется.

Камин не используется в большинстве случаев, как единственный источник тепла в комнате, так как печь такого типа отдает комнате только пятую часть тепла, остальной горячий воздух «вылетает в трубу». Но камины делают для эстетического наслаждения, они придают отделке комнаты оригинальное дополнение. Если при этом камин работает без задымления и не доставляет владельцам неприятностей, тогда все домочадцы будут стремиться коротать холодные зимние вечера у этого потрескивающего источника духовной и тепловой энергии.

Для выбора места камина первоначально определяются с расположением будущего дымохода. Он не должен при проходе через конструкцию кровли требовать переноса несущих балок или стропил. Расстояние от воздуховода до ближайшей деревянной составляющей кровли должно быть не ближе, чем 0,7 м.

Также обращают внимание на расположение половых балок и лаг нижнего перекрытия. Их тоже стараются, по возможности, не реконструировать

Стена за камином нагревается от постоянно поднимающегося горячего воздуха, тем более рекомендуется сделать надежную тепловую изоляцию с применением слоев асбеста и фольгированного отражателя или листа стали

Изоляции деревянных стен уделяют особое внимание

Проверку работоспособности вновь сложенного камина проверяют через пару недель после окончания работ. За это время все составляющие и материалы просохнут и приобретут крепость.

Стилистика

Грамотно подобранный камин должен сочетаться с общим стилем вашего интерьера. Только тогда такое дополнение будет выглядеть красиво. Печи-камины часто изготавливают самостоятельно или по заказу. Довольно популярна финская модель. Рассмотрим самые популярные стили, в которых изготавливают данный агрегат:

Минимализм

Минимализм отличается строгостью форм и линий. В домах такого стиля устанавливают небольшие камины, которые служат декоративную и отопительную роль. Лаконичная конструкция с минимальным количеством декоративных деталей – идеальный комплект. Любая комната вашего дома станет еще более уютной, когда в ней появится камин в версии мини.

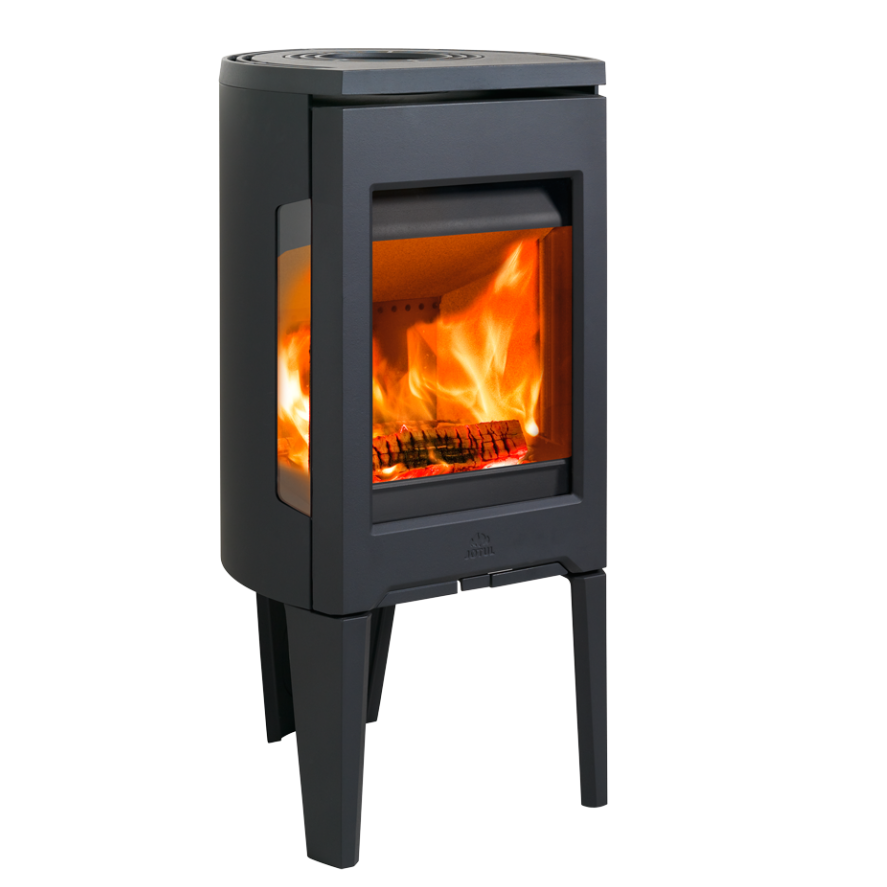

Маленькая печь-камин хорошо впишется в минималистический интерьер и порадует вас и ваших гостей. Кроме того, такой вариант хорошо подойдет для домов с небольшой площадью. Тут также можно установить конструкцию при которой печь будет обращена к кухне, а сам камин к залу.

Классика

Камины такого стиля были первыми. Их устанавливали знатные особы как интересный предмет интерьера и знак своего превосходства. Такие печи-камины всегда имеют правильные формы и только дорогою отделку или резьбу.

Такие агрегаты обычно идут вровень со стеной. Такое расположение обусловливает основной декоративный акцент на самой топке. Все проекты таких печей предусматривают П-образный портал. Но можно выбрать и не встраиваемый вариант. В таком случае печь-камин располагается у стены, а дымоход закрывается стилизованным кожухом.

Современный

Такую печь-камин часто выбирают молодые люди. Можно приобрести массу интереснейших вариантов. Такие агрегаты часто используют как архитектурные детали. Такие камины часто устанавливают так, что они сливаются со стеной и напоминают окно с огнем. Интересный вариант, когда в межкомнатную стену устанавливается двухсторонняя печь-камин. При таком расположении можно использовать конструкцию как предмет интерьера с одной стороны, а с другой как печь.

Деревенский

Это камины в стиле кантри. Такая конструкция будет хорошо смотреться в древесном домике. Натуральные потолки из дерева, гармонично подобранная отделка стен и темный пол. Причем использование обоев в таком случае совершенно не практично. Они довольно быстро придут в негодность из-за печи. Хорошо подойдет русская печь. Резные декоративные элементы добавят оригинальности и эксклюзивности.

Венецианский

Печи-камины такого стиля довольно массивны и явно выделяются на фоне стены. Они призваны показать всем вокруг свою мощь и изысканность в одном лице. В интерьере соответствующего стиля такие камины смотрятся как обаятельный неотъемлемый атрибут.

Предназначение

Уличный камин имеет множество проектов конструкций, причем каждый год домашние мастера предлагают новые идеи. Камины на улице могут выполнять функцию обогрева, приготовления пищи или сочетать две задачи одновременно. Модели могут быть островными или пристенными, если они пристроены к беседке, наружной стене дома или каменному забору. Последний вариант очень интересен, он позволит сэкономить материалы и затраты на строительство, если на участке уже есть прочное и высокое ограждение из кирпича. К нему может быть пристроен угловой или пристенный камин с небольшой вытяжкой.

Дачный камин из кирпича чаще всего делают островного типа, простой П-образной конструкции без высокой трубы дымохода. Для такого варианта лучше заранее обустроить фундамент с площадкой из бетона, уличной плитки или другого прочного негорючего материала. На ней будет удобно разместить стулья для отдыха и другую садовую мебель. Островной камин для дачи можно со временем модернизировать, добавляя новые детали, в конце концов, построив полноценную закрытую беседку с подогревом и барбекю.

Декоративный камин многие применяют при обустройстве интерьера, чтобы не использовать сложные системы с дымосборником, вытяжкой и огнеупорными материалами. Фальш-камин в помещении может работать на основе электрического, газового или водного нагревателя, а для имитации пламени используют искусные картины, электрический свет или свечи. Такой вариант не заменит натурального тепла от горящих дров, но будет смотреться очень эффектно и обойдется намного дешевле, так как не потребует работы опытного печника.

Камин в доме должен, прежде всего, обеспечивать нормальную вытяжку дыма наружу, чтобы в комнате не было сильного запаха и угарного газа. Рассчитывать его размеры нужно исходя из площади комнаты, а для облицовки применять материалы с высокой теплоизоляцией. Если задумано сделать фальш-камин, то используется обычный декоративный кирпич без огнеупорности.

Камины для бани используют для отопления преимущественно уголь, имеют небольшие размеры и простое устройство. У них существует 2 рабочие детали: топка и дымоход. Отличие от традиционной банной печи в том, что топка открытая и тепло для обогрева поступает именно из нее. Кирпичные варианты таких каминов обычно бывают пристенными или угловыми. Из-за большой массы стройматериалов их необходимо устанавливать на массивное основание, если пол в бане недостаточно толстый, то надо позаботиться о дополнительном фундаменте для печки.

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Камины из кирпича: конструктивные особенности

Их чаще всего выбирают для коттеджей, дач и загородных домов.

Кирпичные камины долговечные, прочные, огнестойкие и просты в построении. К тому же используемый конструкционный материал позволяет выложить какую угодно форму.

По расположению в помещении камины делятся на:

• лицевые;
• угловые;
• встроенные;
• уличные.

В зависимости от типа устройства:

• с открытой или закрытой топливной камерой,
• с воздушным или водяным отоплением.

Типы каминов в зависимости от типа устройства По назначению выделяют:

• традиционные;
• садовые;
• декоративные;
• печи.

Устройство камина из кирпича

Для того чтобы разобраться как строить камин, прежде всего, рассмотрите его элементы. Он имеет достаточно сложное устройство:

Устройство камина

• а – дымовая камера, ее функция – сбор продуктов сгорания и вывод их через дымоход;
• б – каминная полка;
• в – портал;
• г – топочная камера, где непосредственно сгорает топливо;
• д – подкаминная полка;
• е – дровница.

Камин из кирпича своими руками строится для выполнения следующих функций:

• для обогрева помещения;
• в качестве декоративного элемента;
• для приготовления еды.

В каждом отдельном проекте эти функции могут совмещаться или использоваться по отдельности.

Из чего можно сделать камин-обманку своими руками

Псевдокамин допустимо делать практически из чего угодно – выбор материала зависит от фантазии мастера, наличия места для размещения, возможностей последующего демонтажа и др.

Гипсокартон

Гипсокартонный предмет требует предварительного создания металлического или деревянного каркаса, который нужно обшить листами ГКЛ.

Гипсокартон является самым популярным материалом для создания декоративного камина.

Кирпич, камень

Строительство очага из камней, кирпичей, требует дополнительного фундамента (для первых этажей), укрепления перекрытий (при размещении на втором этаже и выше). Изделие часто облицовывается декоративным кирпичом.

Для изготовления фальш-камина из кирпича или камня, требуется убедиться в высоком качестве используемых материалов.

Из полиуретана

Полиуретановый псевдокамин обычно состоит из молдингов, применяемых для декора потолка. Реже приобретаются готовые объемные порталы, которые наклеиваются на стену либо украшают нишу.

Полиуретан позволяет сделать очень прочный и пожаростойкий декоративный очаг.

Из ДСП или ДВП

Из древесностружечного, древесноволокнистого пиломатериала также несложно выполнить имитацию камина. Материал нарезается при помощи ножовки, электролобзика, скрепляется перфорированными уголками, саморезами.

Технология сильно похожа на изготовление декоративного камина из гипсокартона.

Из картонных коробок

Из коробки от стиральной машины, компьютера, холодильника, также несложно создать некое подобие камина. От коробки отрезается нужная часть, прорезается отверстие. Портал декорируется пластиковой лепниной, фотообоями, цветной бумагой, самоклеящимися пленками.

Декоративный камин, вырезанный из картонной коробки, делается настолько легко, что помощь вам смогут оказать даже дети.

Из дерева или фанеры

Деревянный камин украшается объемной резьбой, накладными перфорированными элементами. Дополнительно, внутрь портала, монтируются железные решетки, текстильные занавески с подхватами. Изделие покрывается лаком либо окрашивается так, чтобы резные детали казались еще более объемными. Фальш-камин из фанеры также оклеивают деталями из дерева, верхнюю полочку оформляют деревянным плинтусом, имеющим красивый профиль.

В качестве древесных материалов при создании камина-подделки может использоваться фанера, дсп, брус и другие материалы.

Из старой мебели

Старая тумбочка, остатки бабушкиной этажерки, обретут новую жизнь, став современнейшим камином. Из предмета вынимают лишние полочки, верх оформляют доской, стенки внутри и снаружи шлифуют, шпаклюют, окрашивают краской либо облицовывают камнем, пенопластовой лепниной.

Способы украшения различаются, в зависимости от вида камина, его размера, назначения и стиля помещения.

Необычный очаг из книг

Устроить камин-муляж можно и с использованием книг. Обычно используются толстые, в твердых переплетах. Из них выполняются боковые стойки – книги просто кладут друг на друга, верхней полкой станет узкая доска. Внутренняя часть оформляется рисунком костра, большой его фотографией. В самом портале так же складируются печатные издания.

Для декора можно использовать зажженные свечи.

Из лепнины (гипса)

Для лепного сооружения предварительно монтируется основание из фанеры, ДСП, гипсокартона. Его покрывают слоем гипса, после чего на плиточный клей устанавливают предварительно отлитые в формочках элементы. Готовое сооружение окрашивают вручную – кистью либо при помощи краскопульта.

Искусственный камин, в отличие от настоящего, можно установить не только в гостиной, но и в любой другой комнате.

Пенопласт

Пенопластом допустимо обшивать деревянный, гипсокартонный каркас. Реже предмет выполняется из него полностью. Для этого материал, имеющий достаточно большую толщину, нарезается по форме кирпичей, из которых выполняется кладка. Детали скрепляются клеем, раскрашиваются вручную водоэмульсионными красками.

Такая имитация очага будет радовать не только хозяев, но и гостей квартиры.

Основные правила при возведении камина

Чтобы камин долго служил и радовал своим теплом, необходимо строго следовать основным правилам при его возведении:

• Кирпичный камин возводится на отдельном фундаменте.
• Для кладки топки необходимо использовать исключительно шамотный (жаростойкий) кирпич, который не должен быть перевязан с основным.
• В местах установки дверцы и зольника, необходимо прокладывать асбестовый шнур и оставлять зазор на расширение металла.
• Изнутри топочную камеру штукатурить не следует.
• Задняя стенка топливной камеры должна располагаться под небольшим наклоном.

Не стоит забывать и о противопожарной безопасности, ведь любая конструкция, работающая на твердом топливе представляет дополнительный риск.

Камин в доме

Основным моментом противопожарной безопасности в обустройстве камина в загородном доме или на даче является установка разделок на пути прохождения дыма.

Если стена примыкает к камину, то между ней и отопительным агрегатом необходимо проложить жаростойкий материал (базальтовое волокно, асбест, войлок и т.д.). Толщина такого перекрытия должна быть не менее 20-25 мм.

Если камин устанавливается на деревянном полу, то по периметру необходимо проложить металлический лист или выполнить на покрытие из керамической плитки с отступом на 30-35 мм с каждой стороны.

В радиусе 150 мм от дымовой трубы, где она проходит через потолок, необходимо организовать надежную теплоизоляцию из двойного слой войлока с глиняной пропиткой или асбестового волокна.

Слой войлока между трубой и кровлей

Дымоход должен работать автономно только с одним камином.

Существуют также определенный правила пожарной безопасности и при эксплуатации камина:

• Не доводите камин до максимальной температуры.
• Проводите систематическую чистку камина от золы и сажи.
• Безопасное расстояние между камином и ближайшими легко воспламеняющимися предметами должно быть не менее 70 см.
• Используйте только подходящее топливо для дачного камина.

Технология кладки

Перед тем, как обложить камин-печь кирпичом нужно составить схему. На ней отражаются все необходимые элементы в нужных местах. Возведение происходит в несколько этапов:

Основание. Роем котлован и засыпаем дно щебнем. Струганой доской сооружается опалубка, а сам котлован заливаем цементом.
Через 3-5 дней работа продолжается. Кирпичная кладка застилается рубероидом. Теперь выкладывается нижний ряд кирпичей.
Дальше большую роль играют чертежи. Согласовано с ними выкладываются остальные кирпичи и монтируется литье. Для того, чтобы кирпич лучше контактировал со смесью его замачивают в воде. Порядовка имеет большое значение. Придерживайтесь ее и работу не придутся переделывать. Внутренние стороны печи заглаживаются в процессе, чтоб впоследствии там не оседали продукты сгорания.
Теперь дымоход

Тут важно помнить о мерах пожарной безопасности.
Печь-камин должна просохнуть естественным образом. Для этого нужно буквально несколько недель.
В период активной сушки печь протапливают

Делают это до тех пор, пока все швы станут одинакового тона.

Вариант 2

Существует еще одна схема возведения открытого очага – с калорифером, повышающим эффективность отопительного прибора.

Этот простой камин способен обогреть комнату площадью 28 м². В зимнее время года агрегат сохраняет тепло на протяжении 8-10 часов при уличной температуре до -12 °C. Теплоотдачу можно увеличить, сделав кладку выше. Если высоту слишком уменьшить, это может привести к неправильной работе отопительного прибора и поступлению дыма в помещение.

Вопросы и ответы

Вопрос: Будет ли агрегат нормально функционировать, если к нему добавить дверцу? Или это сильно изменит тягу? Ответ: Все нужно пробовать. Невозможно однозначно ответить.

В: Захотел построить камин по проекту. Пригласил несколько печников, которые в один голос говорят, что он не будет работать. Специалисты утверждают, что в задней стенки топки нет наклона, в связи с чем она будет коптить. Поскольку устройство для сжигания топлива выполняется не из шамотного кирпича, камин может потрескаться. Как быть? О: За основу этого отопительного устройства взята конструкция А. И. Рязанкина – печника почти с 40-летним стажем. Я думаю, что его работам можно доверять. Камин будет дымить, если уменьшить высоту топливной камеры, при этом высоту самой конструкции можно увеличить при необходимости. Здесь речь идет об отсутствии каминного зуба. Сделайте горизонтальный канал влево на 3 уровня в высоту выше 27 ряда, поставьте дверцу для его очистки с левой стороны. Перекройте агрегат еще тремя уровнями, а задвижку перенесите на 32. Эта конструкция будет выполнять роль каминного зуба с трубой, расположенной слева. Если канал нужно разместить справа, с 24 ряда и выше делайте зеркальную кладку. Со 2 по 11 уровни внутреннюю часть печи выполните из шамотного кирпича. Так удастся повысить надежность конструкции.

В: Подскажите, можно ли добавить духовку? О: Наверное, да, но мы не пробовали.

В: Удастся ли в этот камин встроить водогрейную коробку (теплообменник), но так, чтобы это устройство нагревалось от дымовых газов? Возможно ли в принципе осуществить подобное?

В: Возможно ли к камину подсоединить дополнительную заднюю стенку, которая будет проходить через конструкцию из газобетона в коридор, и сделать в ней еще один канал для вывода дыма для топки в зимнее время года? О: Основной нагрев помещения происходит за счет топливника. Есть большие сомнения, что с помощью задней стенки получится прогреть соседнее помещение.

Этапы строительства

1. Подготовка материала

• Для кладки основного корпуса камина необходимо выбирать полнотелый кирпич.
• Для строительства стенок топливника лучше использовать огнеупорный кирпич.
• В качестве раствора можно использовать готовую смесь или приготовить самостоятельно.

2. Подготовка инструмента

• резиновый молоток;
• кирка;
• широкая кисть;
• рулетка;
• шнур;
• пассатижи, угольник;
• мастерок, отвес;
• линейка, строительный уровень.

3. Закладка фундамента

• выкопать котлован, глубиной не меньше 0,5 метра, ширина должна быть немного больше самой конструкции;
• засыпать котлован камнем бутовым, укрепить с помощью жидкой глины;
• проложить рубероидом в 2 слоя;
• установить опалубку;
• после полного застывания фундамента (в среднем 4 недели) проложить войлоком, пропитанным в жидкой глине и вывести два ряда кирпича.

4. Каминная кладка

• отступив от фундамента 4-5 см выложить сначала внешнюю часть первого ряда, затем внутреннюю;
• выровнять кирпичи с помощью планки и угольника;
• произвести соотношение диагоналей, разница не должна превышать 5 мм;
• последующие ряды выложить также.

Рассчитываем размеры камина правильно

Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту

Размеры элементов, мм	Площадь помещения
	12 м2	15 м2	20м2	25 м2	30 м2	40м2
Ширина портала	400	500	600	700	800	900
Высота портала	420	490	560	630	700	770
Глубина топки	300	320	350	380	400	420
Высота задней стенки	не менее 360
Ширина задней стенки	300	400	450	500	600	700
Высота дымосборника	570	600	630	660	700	800
Сечение дымохода с шероховатой внутренней поверхностью	140*270	140*270	270*270	270*270	270*400	270*400
Сечение дымохода с гладкой внутренней поверхностью	140*140	140*270	140*270	270*270	270*270	270*270

Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:

Измеряем площадь комнаты и делим ее на 50.

Полученное значение – это размер топочного окна.

Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.

Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.

После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.

Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.

Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.

При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.

Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту

В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.

Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.

Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.

На рисунке показано, как правильно выводить высоту дымохода.

Высота дымохода над крышей

Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.
