Устройство камина

Необходимые материалы

Кирпич должен отвечать следующим требованиям:

Для основной кладки нужно выбирать полнотелый красный керамический кирпич. Материал с пустотами не применять.

Топку выкладываем огнеупорным камнем

Допускается замена огнеупорного материала глиняным кирпичом без пустот.

Раствор для кладки лучше изготовить из готовой смеси, купить которую можно в строительном магазине.


Керамический кирпич уже бывший в употреблении можно использовать, только если он не имеет изъянов

Можно изготовить раствор самостоятельно. Для этого глина без посторонних включений, разбавляется водой и выдерживается двое суток. Далее необходимо долить воды пока раствор не достигнет консистенции сливок, а затем пропустить его через строительное сито.

К готовому глиняному раствору добавлять сухой просеянный песок и перемешивать до получения нужной густоты.

Проверить готовность раствора можно таким способом – скатать «колбаску» диаметром 1 – 1,5 см и попробовать накрутить ее на деревянную палочку окружностью 4-5 см., если «колбаска» не разваливается в процессе, то раствор готов.

Фундамент

Очаг лучше устанавливать на обособленный фундамент. Для этого выкопайте котлован глубиной 50 см, а стороны котлована должны быть на 30-40 см больше стороны камина, чтобы после установки с каждой стороны оставалось не менее 15-20 см бетонной кладки. Наполните его битым кирпичом или камнем, проливая раствором.


Для изготовления фундамента в раствор необходимо добавлять цемент либо известь

При помощи какого-либо штыря проткните смесь камней и раствора в нескольких местах, чтобы не допустить образования воздушных пузырей. Лучше если фундамент будет возвышаться над уровнем пола на пару кирпичей.

Оставляем фундамент для застывания на 20 дней, затем покрываем его двумя слоями рубероида для гидроизоляции.

Правила каминной кладки

Выложить простую кирпичную стену и тело печи – это совершенно разные вещи, поэтому следует знать общие правила каминной кладки:

  1. Замешивая раствор для кладки, обязательно строго соблюдайте инструкцию на упаковке.
  2. Красный кирпич перед укладкой опускайте в емкость с водой на 3-5 мин, пока не прекратится выделение пузырьков воздуха.
  3. Даже опытный печник сначала раскладывает ряды насухо, подпиливает, подгоняет, используя порядовки (схемы камина по рядам), а уже потом можно «сажать» кирпичи на раствор.
  4. Необходимо постоянно проверять горизонталь с помощью строительного уровня, а вертикаль – отвесом. Делать это нужно в разных точках.
  5. Участки из огнеупорного кирпича и красного керамического не связывают между собой.
  6. При установке металлических уголков кирпичи, которые на него опираются нужно класть без раствора.
  7. Максимальная толщина швов не должна превышать 5 мм.
  8. Укладывая кирпичи на раствор, их можно пристукивать, а вот горизонтально двигать их недопустимо.
  9. Излишки раствора, которые выступили из-под кирпича, нужно удалять мастерком, а внутреннюю поверхность стенки через каждые 2-3 ряда кладки необходимо протирать мокрой тряпкой.


Каменная кладка должна представлять собой монолит

Виды и типы отопительных печей для дома

Печи на фото.

Существуют различные виды печей для дома. Мы предлагаем вашему вниманию различные типы отопительных печей

По материалу изготовления отопительные печи делятся на две группы:

  • металлические, используемые для временного отопления — нетеплоемкие;
  • выложенные из глиняного кирпича — теплоемкие.
  • В зависимости от скорости остывания печи бывают:
  • большой теплоемкости (до 12 ч);
  • средней теплоемкости (до 8 ч);
  • малой теплоемкости (3-4 ч);
  • непрерывного действия.

Выбор печи определяется интенсивностью эксплуатации дома. Если вы планируете отапливать его время от времени, приезжая лишь на выходные, возникает необходимость достичь требуемой температуры за короткое время. В таком случае правильнее использовать печь меньшей теплоемкости. Температура воздуха в помещении будет зависеть от того, сколько раз вы протопили печь. При круглогодичном проживании целесообразно использовать печь большей теплоемкости. Она дольше нагревается и медленнее остывает.

Главное требование к печи — обеспечение заданного теплового режима (комфортная температура воздуха в жилых помещениях составляет +18…+22 °С). При топке печи один-два раза в сутки колебание температуры не должно превышать ±3 °С.

Основные варианты размещения каминов

  1. Вариант А – встроенный в стену. Данная конструкция для реализации требует проработки еще на стадии проектирования здания, поэтому совершенно не подходит в качестве варианта доработки уже существующего дома.
  2. Вариант Б – камин у стены. Его можно сделать в уже существующем здании, его плюсами являются достаточно большая площадь излучающей тепло поверхности, что позволяет не только наслаждаться красотой пылающих дров, но и получать практическую пользу от комфортной температуры в комнате.

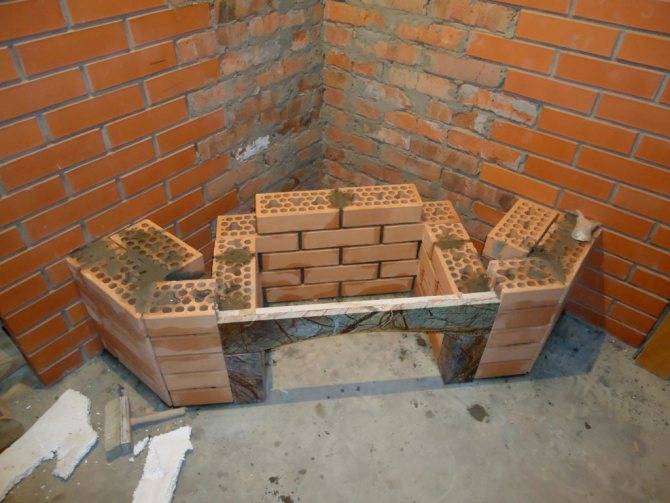

  3. Вариант В – угловой камин. Частный случай, расположенный не у одной, а сразу у двух стен. В связи с этим более он более экономичен в постройке, но по той же причине имеет меньшую площадь обогрева.
  4. Вариант Г – островной камин. Может быть расположен в самом центре комнаты, фактически это старый добрый очаг первобытного человека в современной оболочке.

7фотографий

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

  1. Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
  2. Окраска. Используют меловой или клеевой раствор.
  3. Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
  4. Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Порядок обустройства каминопечи своими руками

Потребуются следующие материалы для каминов и печей данного конструкционного решения:

  • кирпичи полнотелые и огнеупорные;
  • стальные полосы;
  • глиняный раствор;
  • духовой шкаф;
  • панель варочная;
  • дверки стальные.

Далее установка печи камина своими руками производится в такой последовательности:

  1. 1-й и 2-й ряды кирпичей служат для выравнивания сооружаемой конструкции, поскольку в результате заливки фундамента на его поверхности все равно образуются неровности. После завершения второго ряда строительный уровень должен показывать абсолютно ровную поверхность, в противном случае срок эксплуатации конструкции будет недолгим.
  2. В разных сторон каминопечи формируют одно поддувало и два прочистных окошка.
  3. На каждое окошко монтируют стальную дверку. Над дверцей поддувала дополнительно размещают стальную полосу. С лицевой стороны конструкции обустраивают каминное отделение, желательно с бортиком, чтобы из нее не выпадали продукты горения.
  4. Дверки перекрывают кирпичом, а со стороны камина открывают портал.
  5. Над поддувалом размещают колосник. Длинное узкое отделение перекрывают при помощи стальной полосы.
  6. Боковые каналы разделяются кирпичами пополам. Открывают топочное окно.
  7. Устанавливают топочную дверцу.
  8. Дверку топки накрывают стальной полосой и перекрывают кирпичом.
  9. Также полосой из стали перекрывают камин.
  10. Канал над топкой соединяют с ближайшим колодцем. С лицевой стороны камин закрывают кирпичом и образуют дымозаборник.
  11. Варочную панель располагают над топкой. Оставшееся пространство над переходом и колодцем закрывают стальными полосами.
  12. Канал над камином сужают и формируют варочное отделение.
  13. 14-й и 15-й ряд выполняют аналогично 13-ому.
  14. Между ближайшим колодцем и варочной камерой обустраивают вытяжку.
  15. В вытяжку монтируют прочистную металлическую дверку.
  16. Задний колодец, расположенный над вытяжкой, разделяют пополам. Тот, что будет выходить на улицу, перекрывают летней заслонкой. Колодец над очагом приобретает размер в 1 кирпич. Стальными полосами накрывают варочную камеру по всей площади.
  17. Варочную камеру перекрывают.
  18. 20-й ряд аналогичен предыдущему.
  19. 2-й задний канал расширяют до максимальных размеров и выводят из него прочистное окошко. Над колодцем с камином устанавливают заслонку.
  20. Устанавливают прочистную дверку.
  21. В полости размещают металлический духовой шкаф. С дальней стороны остается вертикальный дымовой колодец.
  22. С одной стороны духового шкафа делают отток дыма в центральную трубу.
  23. Действия повторяют.
  24. Делают переход из полости в трубу, поскольку закончился духовой шкаф.
  25. Полость и колодец накрывают стальными полосами.
  26. Поверх полос площадь накрывают кирпичом. В последнем незадействованном колодце монтируют зимнюю задвижку.
  27. Все колодцы путем использования горизонтальных ходов соединяют с каминным. Устанавливают прочистную дверку.
  28. 30-й и 31-й ряды аналогичны.
  29. Площадь накрывают. Устанавливают общую заслонку.
  30. 33-й ряд и дальше – конструкцию сужают — она переходит в трубу.

Сегодня в загородных домах встретить обычные печи можно уже не так часто, как раньше, так как есть более современные системы отопления и приготовления пищи. На первое место выходят камины, которые могут выполнять практически те же функции, но зато внешний вид их более декоративный. Камин можно располагать в любом помещении: в спальнях, гостиных, холлах. Подобный очаг придает больше уюта, дает мягкое тепло, которое довольно быстро обогревает дом небольшой площади.

Как сделать камин прочным и удобным? Стоит сразу отметить, что работы отличаются не только сложностью, но и значительными финансовыми затратами. Требуется приглашать профессионального мастера. Можно значительно сэкономить, если купить уже готовый камин из металла, требующий только внешней декоративной отделки, но назвать такой вариант лучшим нельзя.

Иногда при покупке загородного дома случается так, что в нем уже стоит обычная русская печь, которая по своему прямому назначению не используется. В этом случае на основе этой печи можно своими руками сделать камин. Такая переделка заключается в оценке состояния печи, определении плана работ, которые могут понадобиться. Как правило, чаще всего требуется расширение топки, установка дверцы и новой дымоходной трубы.

Особенности

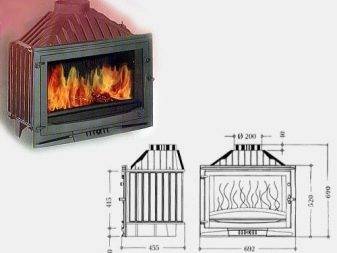

На сегодняшний день камины, изготовленные из железа, весьма популярны. Следует заметить, что подобные конструкции нельзя устанавливать в маленьких помещениях. Такому сооружению нужен постоянный поток воздуха, а в небольшой комнате этого будет сложно добиться. Поэтому перед покупкой обязательно оцените размеры своего жилища.

Установку железного камина необходимо начинать с укладки специальной подставки. Такую опору можно как приобрести в строительном магазине, так и самостоятельно сделать из металлических уголков. Чтобы изготовить конструкцию в домашних условиях, нужно подрезать уголки, а сверху положить лист, выполненный из такого же материала.

Важно помнить, что топка для такого камина всегда изготавливается из металлического листа. При этом она должна быть разделена на две части (дымовое отделение и отделение для сгорания древесины)

Между этими отделами обязательно должна находиться заслонка, которая накапливает тепло. Подобную перегородку вы также без труда сможете сделать своими руками.

Варианты переделывания

Самым простым способом переделывания считается метод расширения конструкции. Его особенность состоит в том, что старую печку придется хорошо вычистить, а само оборудование сделать более современным – поменять устаревший отделочный материал на новый.

Самые большие трудности возникают с перепланировкой топки прежней печи. Специалисты советуют использовать чугунные пластины или огнестойкий кирпич для перекрытия топки.

Переделать печь полностью – это самое сложное задание. Работы начинаются с полного демонтажа всей конструкции. После чего рассматривается фундамент. Если его качество соответствует современным требованиям, то его можно не демонтировать. Старый и потрескавшийся фундамент придется переделать.

Стоит отметить, что полный демонтаж постройки необходимо также проводить правильно:

  • Надстройка полностью демонтируется от потолка до пола;
  • Целые и хорошие кирпичи откладываются в сторону (в процессе постройки новой конструкции их можно использовать);
  • Демонтаж старой печи не должен сопровождаться сильными разрушениями близстоящих стен и предметов интерьера;
  • Внимательно следите за прежней топкой. В процессе демонтажа старайтесь не повредить ее дверцы или камеры. Поврежденное оборудование придется выбросить и сделать новое.

Облицовка

Когда конструкция полностью просохнет, можно перейти к декоративному оформлению. Для облицовки камина есть разные методики, нужно, чтобы материал был устойчив к сильному нагреву.

Кирпичная отделка

Старому кирпичу можно придать более свежий, декоративный вид, если правильно провести обработку.

Сначала, со швов, кирпичей счищаются излишки цементно-глиняной смеси абразивной бумагой. Необходимо обработать швы, например, цветной смесью, придать им выпуклую форму.

Кирпичи нужно покрыть устойчивой к жару краской. Финишное покрытие — лак, переносящий сильный нагрев.

Покрытие штукатуркой

Простой вариант отделки — штукатурка. Чтобы выполнить облицовку не нужны сложные монтажные работы, как, например, с плиткой.

Необходимо сделать раствор более прочным, можно использовать соль, измельченную стеклоткань. Чтобы придать покрытию оттенок, добавляют известковую краску.

Перед тем, как начинать штукатурить, камин протапливают, пока внешняя поверхность не станет теплой. Штукатурку наносят слоями, первый слой устраняет мелкие неровности, второй — декорирующий.

Каменное покрытие

Эффектную отделку можно сделать искусственным, натуральным камнем. В обоих случаях будет использован экологически чистый материал, разница в весе, плотности сырья.

Искусственный материал стоит значительно дешевле, можно сделать своими силами. Натуральный аналог лучше, за счет природных свойств.

Натуральное сырье характеризуется повышенной устойчивостью к любым изменениям температуры, влажности, механическим повреждениям, в отличие от искусственно созданного материала.

Облицовка сложная, натуральное сырье затруднительно крепить на обычный раствор. Рекомендуется проконсультироваться с каменщиком.

Плиточная гладь

Для оформления внешней стороны печей, каминных устройств подходят не все модели плиток: клинкер, керамогранит, терракота, майолика.

Большое распространение получила клинкерная плитка, из-за устойчивости. Есть много расцветок, имитация природного камня. Выпускаются модели с добавлением каменной крошки, усиливает эксплуатационные характеристики.

Для плитки потребуется клей, который не будет пересыхать под воздействием высоких температур.

Сделать камин с нуля, либо переделать старую печку не очень сложно, главное, проработать схему, подготовить материалы. Нельзя заменять материал на похожий, сооружение будет сильно нагреваться.

Пошаговый алгоритм переделки печи:

Как правильно сделать основание

Прежде чем приступать к первым шагам работ, необходимо ознакомиться с документацией для проведения сравнительного анализа моделей. В таких документах подробно описано устройство камина с чугунной топкой. Только представление о тонкостях его работы позволят не допускать ошибок при монтаже устройства.

Начинать деятельность следует с подготовки основания. Его главные требования – прочность и идеальность поверхности. Если не соблюдать горизонтальный уровень, то камин может деформироваться, что приведет к образованию щелей, через которые дым может проникать в комнату. Стены, которые располагаются в близости с камином, отделываются теплозащитным материалом. Фольгированные экземпляры позволят отразить энергию, направив ее обратно в помещение.

Освободите напольное покрытие от посторонних предметов в области, где по плану будет находиться будущий камин. Периметр конструкции чертится на полу с определенной степенью точности, так как основа не будет копировать форму портала камина. Она изготавливается несколько большей, чем теоретические размеры. В некоторых случаях изоляция стены производится кирпичной кладкой. Тогда фундамент должен стать общим основанием для камина и кирпичного защитного слоя.

Площадь вычислять не нужно. Достаточно от отведенных границ отступить в каждой грани по 0,3 м. Напольную поверхность придется демонтировать, так как минимальная глубина такого фундамента равна 50 см. В случае наличия лаг, производится их вырезание. Рекомендуем после удаления участка лаги соорудить дополнительную опору перед местом спила.

На дно котлована плотным слоем помещается щебень. Учтите, что он не только наполняет объемы в целях экономии. Почвы по влажности могут быть разными, поэтому такая своеобразная подушка защитит конструкцию от влаги. Прочность заливке придаст армирующая сетка, которая укладывается слоями. Каминная чугунная топка сама по себе имеет большую массу, а если учесть, что массу добавляет и портал, принимаются все меры по повышению прочности фундамента.

Нормы и правила устройства камина

Рассмотрим выдержки из СНиП 2.01.01-82, которые могут пригодиться при самостоятельном устройстве дымохода для камина.

Дымоход и вентиляционный канал имеют различное назначение, поэтому объединять их или использовать один вместо другого нельзя. К одному дымоходу можно присоединять только один отопительный прибор с открытым типом горения (это же относится к печи).

Если два камина расположены на одном этаже, то их можно подсоединить к одному каналу дымоудаления, но его необходимо снабдить рассечкой, выполненной в форме поперечной стенки на высоте от 75 см и более.

Для бетонных и кирпичных дымоходов указаны минимальные размеры сечения канала. Например, если мощность не превышает 3,5 кВт, наименьшее сечение – 14 см х 14 см (для круглого сечения – диаметр 16 см), если мощность выше 5,2 кВт – от 14 см х 27 см (для круглого сечения – диаметр от 22 см).

От высоты дымохода зависят характеристики тяги. Минимально допустимый размер – 5 м от колосника до крайней точки внешнего участка трубы. При недостаточной высоте и неправильном выборе сечения канала можно столкнуться с проблемой возникновения обратной тяги.

Высота над кровлей зависит от ее типа: плоская – полметра, скатная – более полуметра от конька (если расстояние до конька полтора метра), на одном уровне с коньком (если расстояние 1,5-3 м) или на условной линии в сторону трубы от конька под углом 10 градусов (если расстояние 3 м или более)

Толщина стенок кирпичных сооружений – не меньше 12 см, каналов дымоудаления из бетона – от 6 см. Основания дымоходов необходимо оборудовать окнами с дверцами для проведения чистки. Для облегчения клининговых работ при возведении трубы из кирпича с внутренней стороны не должно быть уступок или выемок, провоцирующих скопление сажи.

При необходимости выноса трубы (например, в обход балки) возможны наклонные (до 30 градусов) и горизонтальные (до 1 м в длину) участки того же диаметра, что и основной канал.

Верхнюю часть дымоходов следует защитить устройством зонтичного типа, чтобы в трубу не попадали осадки. Если материал кровли не обладает достаточной огнестойкостью, обязательна также и установка искроуловителя (максимальные размеры ячеек решетки – 5 мм х 5 мм)

Пол, стены и потолок в местах примыкания камина необходимо защитить пожаробезопасными материалами – металлическими листами, асбестовым картоном, штукатуркой.

При прохождении кирпичного или бетонного дымохода через перекрытие зазор должен оставлять минимум 13 см (это же касается и теплоизолированных труб), для керамических сооружений норма увеличивается до 25 см.

Запуск камина в первый раз: полезные советы экспертов

Процесс растопки имеет свои нерушимые правила, от выполнения которых зависит как тепло в доме, так и безопасность жильцов. В первую очередь сложенный камин должен высохнуть. Слишком ранний прогрев кладки приведет к образованию трещин в швах и кирпичах. После окончания сборочных работ конструкции дают выстояться два-три дня.

Перед растопкой проверяют, открыта ли задвижка на дымоходе и закрыты ли прочистные каналы. Подготовка камина к розжигу:

  1. Прогревают воздух в дымоходе. Для этого к выходному каналу подносят подожженную бумагу или небольшой факел. Процедура создаст минимальную тягу и предотвратит выход дыма во внутренние помещения.
  2. В первые несколько недель отопитель только прогревают. Для этого используют высушенное топливо, которое должно полностью выгорать в течение 30 минут.
  3. Примерно через месяц постепенно увеличивают продолжительность горения.
  4. Растопку считают законченной, если на внешней поверхности кладки будут отсутствовать сырые пятна, а на задвижках конденсат.

Регулярная очистка после длительного простоя — залог успеха при первом растапливании. Кроме того, в начале лета всегда проводят тщательный осмотр и ревизию кладки. Только убедившись, что отопитель чист и готов дарить тепло, можно приступать к полноценной топке.

Камин способен кардинально преобразить интерьер дома, дачи или беседки. Возвести его под силу самостоятельно, необходимо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью.
