Размеры каминов из кирпича

Параметры в маркировке

Для того чтобы выбрать нужные параметры из многочисленных вариантов, необходимо научиться читать их по маркировке кирпича. Если на поверхности кирпича завод не выпрессовывает марку, то узнать ее можно в паспортной документации.

• Габаритные размеры. До недавних пор все считали, что каждый кирпич имеет стандартные размеры. В большинстве случаев это является фактом, но количество исключений настолько велико, что сегодня нельзя пренебрегать таким параметром, как габариты. Тот самый стандартный кирпич имеет длину 25 см, ширину 12 см и высоту 6,5 см. Но встречаются модели с длиной 288 мм, ширина может быть уменьшена до 85 мм или увеличена до 138 мм, а высота бывает двух видов: 6,5 см и 8,8 см.
• Показатель прочности. Выражать прочность удобнее в виде давления, которое кирпич может выдержать без нарушения свойств. Но использовать привычную систему единиц не очень удобно. Поэтому применяют единицу измерения – кгс/см2 (килограмм-сила на квадратный сантиметр). Килограмм-сила – это вес тела массой 1 кг. Это параметр маркируется буквой «М». Он варьируется от значения 25 до 500. Обычно кирпич для кладки печей и каминов имеет марку М-150 или М-200. Чрезмерно большие значения этого показателя недопустимы, так как в их составе уже появляются примеси, которые приводят к разрушению при повышенных температурах.
• Показатель морозоустойчивости. Этот параметр, который маркируется буквой «F», определяет максимальное количество циклов, содержащих процессы глубокой заморозки и разморозки. Его нельзя сравнивать с количеством зим, так как в течение одного сезона температура может несколько раз опускаться до больших значений и одолевать нулевой порог. На параметр морозоустойчивости следует смотреть, конструируя фундамент или дымоход, так как именно эти участки находятся в зоне риска действия низких температур.

• Степень теплопроводности. Теплопроводность материала, из которого сделан камин, играет важнейшую роль в выполнении функции обогрева помещения. Задача камина или печи заключается в том, чтобы отобрать тепло, которое выделилось и передать его воздуху в комнате, чтобы оно не успело выйти вместе с газами в трубу. Выполнить эту задачу более качественно может материал с большой теплопроводностью. Он поглотит много энергии за минимальное время и затем всю эту энергию будет отдавать. Большое значение теплопроводности свидетельствует о том, что печь будет иметь повышенный КПД. К сожалению, мы не можем оценивать некоторые величины. В их числе и теплопроводность. Полагаться нужно только на процедуру сравнения. Приоритетом обладает марка со сравнительно большим показателем.
• Гигроскопичность. Пару слов придется сказать о гигроскопичности. Это приспособленность за счет пор с материале впитывать влагу внутрь. Обилие влаги встречается под полом в районе фундамента и в дымоходе, так как вода является одним из продуктов окисления. Именно в этих местах необходимо использовать кирпич, отталкивающий влагу, а не впитывающий ее. Если материал будет впитывать жидкость, то это приведет к его деструктуризации.

Что понадобится для кладки камина

Перед возведением стенок и обустройством дымохода следует остановиться на этом вопросе подробнее и определиться, какие материалы нужны, чтобы соорудить угловой камин из кирпича своими руками.

Инструменты:

• строительный мастерок;
• лопата;
• молоток (резиновый);
• машинка для шлифовки;
• средний шпатель;
• рулетка (длинная линейка или метр);
• уголок;
• отвес;
• правило (чтобы выровнять стяжки фундамента);
• расшивка;
• емкости для приготовления растворов.

Материалы:

• кирпич – красный (обожженный) и шамотный полнотелый;
• цемент и глина в равных количествах;
• песок, которого требуется в 3 раза больше, чем цемента;
• фанерный лист;
• сыпучие материалы, которые можно заменить специальным составом для кладки печей, представленные в продаже;
• деревянные бруски;
• металлические уголки (5х5 см или больше в зависимости от размеров камина);
• асбестовый лист;
• труба для дымохода;
• задвижка с длинной ручкой.

В продаже представлены готовые чугунные топки, которые можно приобрести и установить. Сообразно с собственным вкусом следует выбирать облицовочные материалы: плитку «под камень», керамическую либо обычную декоративную для финальной отделки камина.

Письменные расчеты и приобретение необходимых инструментов и материалов являются частью подготовительного этапа. Когда все сделано, можно приступать к строительству фундамента.

Методика самостоятельного расчета

Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).

Согласно данному документу:

• минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
• оптимальная высота – 6 м.

Параметры, влияющие на высоту дымохода

Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.

Как самостоятельно вычислить высоту дымового канала

Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:

• метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
• масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
• скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
• концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
• объем выводящего газа (V);
• разница между температурой поступающего воздуха и выходящего из трубы (Т).

Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.

Оптимальная высота трубы на крыше

Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:

1. Для плоской крыши высота дымоотводящей трубы определяется так:
   • при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
   • при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
   • если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.

Определение высоты дымоотводящего канала для плоской крыши

1. Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
   • если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
   • высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
   • если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.

Определение длины дымового канала для скатной крыши

Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.

Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.

Как рассчитать длину дымохода при наличии высоких предметов рядом с домом

Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.

Расчет высоты трубы при расположении прибора отопления вне основного дома

Для улучшения тяги в дымоходе важно, чтобы оголовок дымовыводящего канала располагался выше зоны ветрового подпора. О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео

О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.

Определение высоты дымового канала необходимо для корректной работы отопительного оборудования. Произведение расчетов желательно доверить опытным специалистам, так как неправильное определение параметра может привести к непоправимым последствиям и нанести вред не только имуществу, но и здоровью окружающих людей.

С чего начинать

Для начала следует определиться с местоположением камина в доме. Нежелательно размещать его напротив окон, так как тогда будут сквозняки. Задняя стенка камина может сильно нагреваться, поэтому лучше, чтобы он примыкал к наружным стенам дома. В деревянных домах во избежание пожара следует принять дополнительные меры для устранения этой опасности.

Расчет размеров следует начинать с топки.

Они определяются следующим образом: площадь помещения, в котором расположен камин, относится к площади топки как 1:50 – 1:70.

Так, для комнаты 20 кв. м и стандартной высотой потолков (3 – 3,5 м) площадь портала топливника составит 0,4 кв. м или 52 × 77 см.

Аналогично для помещения 15 кв. м – 0,3 кв. м или 44 × 67 см.

Для комнаты 10 кв. м – 0,2 кв. м или 36 × 45 см.

Глубина топливника должна составлять от ½ до 2/3 высоты портала

Важно соблюдать данное правило, иначе это неприятно отразится в процессе эксплуатации камина. Слишком маленькая глубина приведет к задымлению, а слишком большая – к потере теплоотдачи

Размеры дымохода определяются размерами топки. Его площадь должна быть примерно в 8 – 15 раз меньше. Если планируется делать дымоход из кирпича, размеры будут 14 × 14 и 14 × 27 см. При использовании нержавеющей трубы – 8 – 14 см. Стандартная высота дымохода – 4 – 5 м.

Общие размеры камина определяют, отталкиваясь от стандартов кирпича: 6,5×12×25 см. С учетом толщины швов высота одного ряда кладки будет 7 см. Заднюю стенку можно выполнять в полкирпича – 12,5 см. Боковые стенки в один кирпич – 25 см.

Вместе со схемой порядовки (схемы, где для каждого ряда указывается порядок расположения в нем кирпичей) он позволит определить количество кирпичей, необходимых для работы. Стоит учесть, что готовые схемы с уже просчитанным количеством материала считают каждую половинку и три четверти как целый кирпич.

Для новичков, чтобы избежать неприятных сюрпризов, предпочтительнее использовать именно готовые схемы порядовки. Нужно помнить, что, даже четко следуя такой схеме, фактический расход материала может отличаться от заявленного.

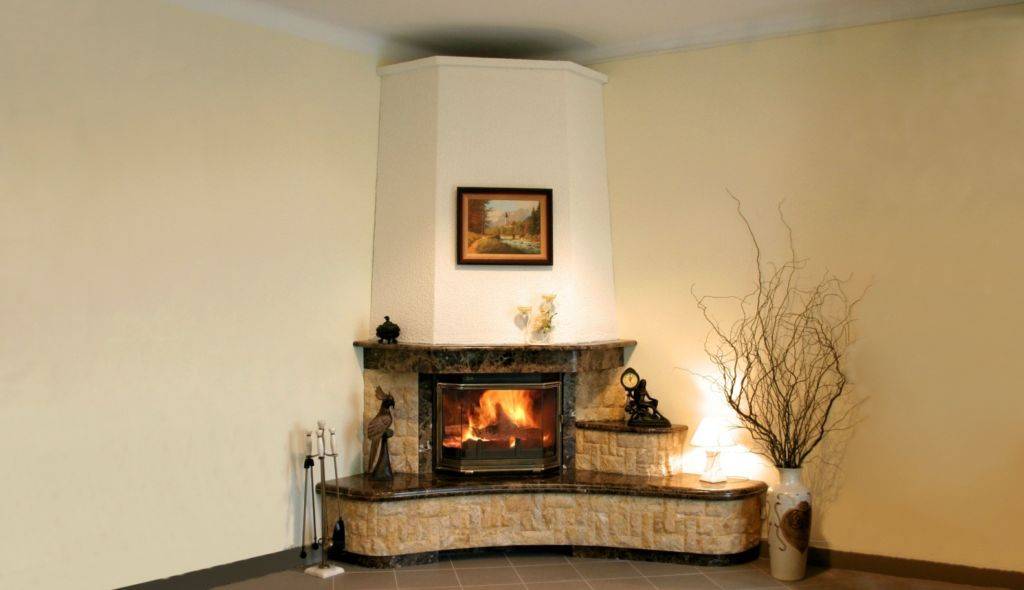

Тип камина также играет роль. Так, на угловой камин размерами 1 × 1 метр пойдет примерно 200 шт. красного кирпича и 100 шт. огнеупорного. Для простого камина габаритами 65 × 115 см количество красного кирпича – примерно 250 шт., а шамотного – 100. Для традиционного большого английского камина уже понадобится 300 шт. красного и 130 шамотного.

Т.е. сложить камин по схеме порядовки без раствора, а затем, разобрав, приступить к настоящей кладке. Это позволит избежать ошибок, не слишком удлиняя процесс.

Виды кирпичных дымоходов

Существует несколько их разновидностей:

1. Насадная. Конструктивно она выполняется сверху печи и служит ее продолжением. Такой вид дымохода устанавливаются на банных и обычных отопительных агрегатах.
2. Пристенная. Такая труба монтируется в стены здания или капительное внутридомовое пространство. Если стенный дымоход устанавливается рядом с наружными поверхностями дома, то его нужно обязательно утеплить, чтобы из-за сильного перепада температур внутри канала не собирался конденсат. Это ухудшает тягу и способствует быстрейшему сбору конденсата.
3. Коренная. Труба из кирпича для печи с боковым выходом, она устанавливается рядом с отопительной конструкцией. Ее могут использовать одновременно для нескольких печей.

Выбор места

При подготовке к строительству в первую очередь необходимо выбрать оптимальное местоположение. Лучше всего поставить печь камин в самую большую и центральную комнату в доме. При этом площадь помещения должна составлять не менее 20 кв. метров. Устанавливать печи камины лучше всего у внутренних стен помещения, что обеспечит отличные отопительные способности и упростить обслуживание дымохода.

При выборе оптимального места следует учитывать, что установка печи камина около окон или дверей может привести к пожару или сильным теплопотерям. Однако при строительстве конструкции закрытого типа, обеспечивается постоянная тяга, что позволяет устанавливать конструкции в любом удобном месте.

Пошаговая инструкция для постройки камина

На этапе проектирования нужно учесть, что лучшим местом для размещения отопительного прибора любой конструкции будет внутренняя стена дома. В случае строительства углового камина лучше всего выбрать именно такой стык перегородок. Если они выполнены из кирпича, то при протопке очаг сможет обогревать и соседние помещения.
При установке отопительных приборов в доме с перегородками из дерева или других горючих материалов потребуется установка защитной прокладки. Она представляет собой асбестовый лист, который нужно заранее прикрепить к стене на месте расположения будущего камина. Это предохранит древесину от возгорания.
Проектируя камин, нужно учесть, что площадь дна его топки не должна быть больше 1% от площади помещения. Топку можно сделать треугольной или в виде трапеции: такое расположение стенок соответствует оптимальной теплоотдаче. Расчет ширины портала производят, исходя из размеров дна: из значения площади пода извлечь корень квадратный и удвоить это число. Высоту портала обычно определяют как 2/3 его ширины, но при использовании арочных перекрытий она может быть немного больше.
Для расчета глубины топки надо вычислить длину ее боковых сторон. Это значение можно найти, разделив ширину портала на 1,4. Если расстояние больше, то необходимо возведение задней стенки топливной камеры, тогда она и будет трапециевидной

Слишком глубокий камин будет отдавать меньше тепла в помещение, поэтому важно соблюдать соотношение ширины портала и глубины топки.
При устройстве очага можно использовать готовые металлические топки с оптимальными размерами. Это значительно облегчает работы по возведению конструкции

Выбор такой детали для очага может быть основан только на знании размеров помещения.
При проведении расчетов важно и правильно вычислить площадь просвета дымохода. Его величина не должна быть меньше, чем 1/10 площади пода топки. Если планируется купить для дымохода готовую трубу круглого сечения, то оптимальный диаметр ее будет 10-12 см.
Определив необходимые параметры камина, можно сделать нужные чертежи и эскизы оформления. После этого нужно приобрести все необходимые материалы.

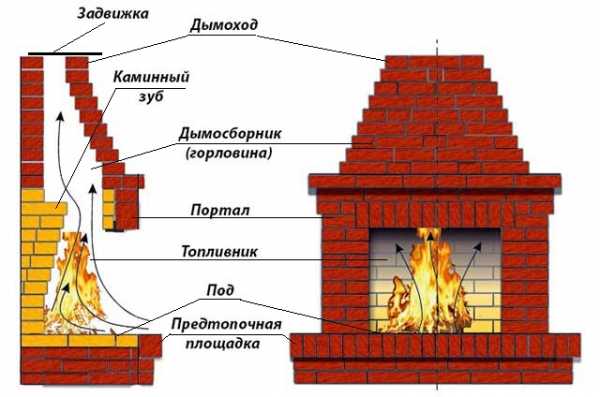

Составляющие части дымохода

Принцип устройства обоих видов дымоходов одинаков, но если к коренной трубе подсоединяются две или три печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этажей дома.

Части и отделы дымохода

На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:

• Шейка печи — это часть дымохода, которая идет от печи до разделки. В ней располагают дымовую задвижку, которая будет регулировать тягу, необходимую для интенсивности горения или тления топлива.
• Разделка трубы или распушка устраивается на проходе трубой каждого перекрытия, и предназначена для защиты горючих перекрытий от высоких температур. Она имеет более толстые стенки, по сравнению с остальными частями дымоотводного канала. Ее толщина должна быть не менее 35—40 сантиметров, таким образом создавая по всему периметру изоляцию от 20—25 сантиметров.
• Стояк трубы — это кирпичный столб с дымоотводным каналом внутри. Он располагается, как до разделки, так и в чердачном перекрытии.
• Выдра — эта часть располагается сразу над кровлей и предохраняет трубу от попадания влаги – дождя, снега, конденсата и т.п.
• Шейка трубы возвышается сразу же над выдрой.
• Выдра, имеющая площадку, шейка и выступающая шапка вместе составляют оголовок трубы.
• Сверху шапки закрепляется колпак или зонтик, препятствующий попаданию вовнутрь канала различных загрязнений и влаги. Также это приспособление способно создавать нормальную тягу в канале дымохода.

Виды печного кирпича

Разновидности кирпича для кладки печи в частном доме

Требования к кирпичу для кладки печей расписаны в ГОСТ 390-2018.

В соответствии с положением документа допускается использование продукции такого типа:

1. Основной (известково-магнезиевый). Изготавливается с использованием магнезита, благодаря чему имеет температуру плавления +2000°С. Больше применяется в промышленном производстве.
2. Шамотный (глиноземистый). Состоит из особого сорта глины — шамот. Имеет высокую сопротивляемость жару, блеклый вид, поэтому идет только на обустройство топок и каналов.
3. Клинкерный. Блоки делают из глины сорта клинкер, закаленной при высокой температуре, до появления керамического слоя, защищающего поверхность. Материал универсальный, но и стоит дороже.
4. Кварцевый. Представляет собой смесь песка и незначительного объема гончарной глины. В ходе обжига образуется полнотелое изделие с оплавленными гранями. Негативно реагирует на вещества, образующиеся после смешивания конденсата и сажи.
5. Углеродистый. В глиняную смесь добавляется графит и кокс. Готовый материал отличается высокой прочностью, жаростойкостью и устойчивостью к химически активным веществам.

Огнеупорный кирпич для кладки топки

Печь из кирпича делается на десятилетия, поэтому к выбору материала нужно подходить грамотно и ответственно. Каждый его вид имеет определенные особенности и цену. Чтобы снизить расходы, очаг кладут участками.

Рассчитывая, сколько нужно кирпича на печь для дома с плитой, отдельно определяется количество для топки, дымохода и тела. Зная размер печного кирпича, проводится сложение числа камней в порядовках. При этом учитывается, что размер топки при одинаковых габаритах корпуса может существенно различаться. Если в шведке есть духовка, установлен водяной контур пятиоборотка или трехоборотка, на нее пойдет больше шамотных блоков. Когда делается голландка с лежанкой, увеличится расход уже красного кирпича.

Как правило, для жаровни используются шамотные марки, корпус выкладывается из красных, а дымоход — из клинкерных кирпичей.

Как рассчитать количество кирпича

Количество этого материала зависит от того, какого размера будет печь-голландка. Если есть готовый проект, то в нем, как правило, указывается количество строительных материалов. Опытные специалисты печного дела тоже знают, сколько материала потребуется для печи того или иного размера. Но если планируется класть голландку своими руками, имеется универсальная формула для подсчета количества кирпичей. Следует учесть, что количество здесь рассчитывается тоже неточно, условно.

Следует подсчитать количество кирпичей, необходимое для выкладки нижнего ряда при условии, что они кладутся всплошную. Затем подсчитать, сколько планируется выложить рядов в высоту, учитывая, что высота одного ряда составляет примерно 7 см. Перемножить эти две цифры и из полученного результата вычесть 1/3.

//www.youtube.com/watch?v=apKtactWkqo

Допустим, основание печи имеет размер 3 на 4 кирпича. Получится так, что в первом сплошном ряду будет положено 24 штуки. Затем надо рассчитать высоту будущей печи. Если высота дома внутри от пола до потолка составит 2 м 40 см, из этого числа надо вычесть высоту разделки — примерно 30 см. Получится 2 м 10 см. Учитывая высоту ряда 7 см, получится 30 рядов в высоту. Затем следует вычесть треть этого числа. 30 делится на 3, будет 10. Из 30 вычитается 10, получится 20 рядов. Потом надо 20 умножить на 24. Получится 480 штук. На разделку уйдет примерно 50 штук, в итоге получится, что для подобной печи будет нужно 530 кирпичей.

Количество материала на трубу рассчитывается отдельно. 1 пог. м трубы содержит примерно 14 рядов. Например, один ряд трубы состоит из 6 кирпичей, 6 умножается на 14, получится 84. Такое количество кирпичей содержит 1 м трубы. Пусть длина трубы 4 м, тогда 84 умножается на 4, получится 336. Итог — на трубу понадобится 336 штук.

Формула довольно простая. Конечно, количество рассчитанного материала неточно. Но при этом можно уже прикинуть, сколько кирпича необходимо будет закупить и сколько это будет стоить.

Печь-голландка имеет несложную конструкцию, маленький вес и отлично впишется в небольшое помещение. Она не требует больших финансовых затрат. Для дачи можно построить ракетную печь из кирпича.

//www.youtube.com/watch?v=I4up-2P_lkc

Она быстро нагревается и способна обогреть помещение через несколько часов после ее растопки. Однако такая конструкция имеет и недостатки. Ее коэффициент полезного действия около 40%, поэтому трудно отапливать с ее помощью дома, где постоянно живут люди. Если после протопки не закрыть вьюшку, печка быстро остынет, она имеет небольшую теплоемкость, поэтому ее приходится часто топить. Эти свойства делают голландку наиболее подходящим, экономичным вариантом для отопления дачи, садового дома и прочих помещений, где люди не живут постоянно.

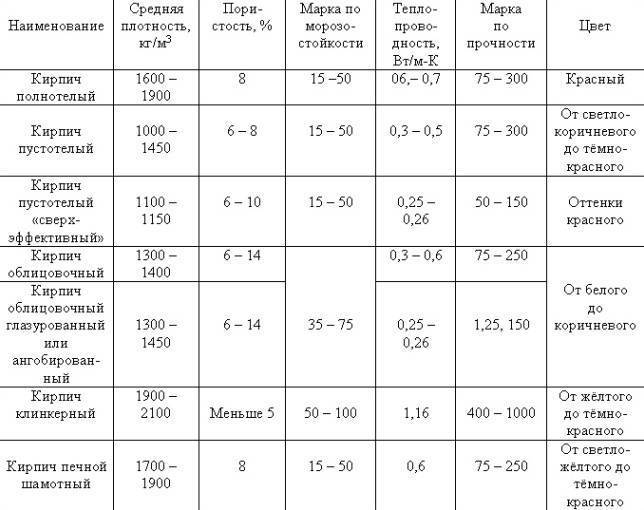

Технические параметры кирпичей

Размер и форма кирпича

Одно из неизменных правил возведения печей это точность конструкции. Большинство проектов разрабатываются под конкретные размеры кирпичей. Поэтому из какого кирпича лучше сложить печь вопрос очень важный.

В планах кирпичной кладки обычно указывается не только количество единиц кирпича, но и его размеры. Принято считать, что стандартным размерам кирпича отвечают размеры одинарного вида – длина 250 мм, ширина – 120 мм и высота 65 мм. Это принято считать «золотым стандартом». Правда, стоит заметить, что это размеры, установленные еще советским стандартом.  Сегодня кроме этого традиционного размера встречаются и другие размеры, применяемые для кладки печей:

• «Евро стандарт» – при одинаковой длине и высоте с нормальным стандартом, его ширина составляет 85 мм (он часто обозначается 0,7 НФ);
• Утолщенный кирпич (КУ) – от обычного формата отличается высотой, она составляет 88 мм (обозначение 1,4 НФ);
• Одинарный модульный кирпич (КМ) – длина составляет 288 мм, ширина 138 мм, высота 65 мм (обозначение 1,3 НФ);
• Кирпич утолщенный с горизонтальными пустотами (КУГ) имеет размеры утолщенного кирпича 250х120х88 мм (обозначается 1,4 НФ).

Есть еще один специфический кирпич для кладки печей – печной модуль, его размеры 230мм х125мм х65мм. Несмотря на то, что этот стандарт считается устаревшим, многие удачные проекты печей имеют схемы, рассчитанные именно под этот размер. Популярность этого печного стандарта такова, что многие производители огнеупорных кирпичей для индивидуальных печей до сих пор выпускают кирпичи с размерами именно под печной модуль – 230х114х40 или 230х114х65 мм.

Для устройства сводов топок и арок облицовки имеется и специфический вид кирпича – клиновидный или арочный. Особенность его заключается в том, что в размерах указывается как широкая сторона, так и зауженная, например, 230х114х65/45 мм.

Керамический кирпич для печей, используемый для декоративного оформления может иметь разные формы. Например, иметь скруглённые углы, выпуклые или вогнутые стороны, иметь глянцевую поверхность. Применение такого вида материала обязательно должно указываться в рядовой схеме кладки печи.

Прочность кирпича

Вторым моментом, на который необходимо обращать внимание при выборе кирпича для кладки печей выступает марочная прочность. Эта характеристика показывает, какую нагрузку может выдержать кирпич без проявления признаков деформации.  В маркировке обычно указывается буквенным обозначением «М» и цифровым, соответствующей предельной нагрузке выраженной в килограмм /квадратный сантиметр

Так маркировка М150 допускается для возведения большинства конструкций печей. М 200 подойдет для строительств печи для обогрева двух этажей. А вот более высокие марки, например М-300 или М-500 для возведения печей обычно не используются. Дело в том, что для формовки материала такой плотности используются специальные химические присадки, поэтому при нагревании такой материал частично теряет свои свойства, что негативно сказывается на состоянии конструкции.

Морозостойкость, теплопроводность и гигроскопичность

Морозостойкость кирпича особенно важно для постройки печей в домах, где не планируется постоянное проживание в холодное время. Обычно он обозначается буквой F, рядом с которой указывается минимальное количество циклов замораживания-оттаивания без потери прочности и начала процесса механического разрушения

Этот показатель важен для таких элементов конструкции как основание и оголовок дымоходной трубы.

При выборе кирпича для кладки стоит обращать внимание и на такой показатель, как теплопроводность – способность материала сохранять тепло

Это особенно важно для кладки стенок топки и дымохода. Для этих целей берется материал с показателями не ниже  0,61 Вт/м×°С

Для этих целей берется материал с показателями не ниже  0,61 Вт/м×°С.

А вот что касается гигроскопичности, то выбирать материал следует с наименьшим показателем. Чем меньше коэффициент, тем меньше кирпич способен впитывать влагу. Для основания и дымохода это очень важный показатель качества кирпича, поскольку именно эти части конструкции наиболее подвержены влиянию влаги.

Расчет

Надежность и производительность зависит от правильного расчета всех элементов. Если нарушить любые показатели, высока вероятность снижение производительности устройства, а также попадания дыма из топочной камеры в комнату. Поэтому при расчете печи необходимо придерживаться таких правил:

1. Окно топочной камеры должно иметь размер не более 2-3% от общей площади обогреваемого помещения.
2. Ширина поточной камеры должны быть на 20-40% больше ее высоты.
3. Глубина камеры должна быть на треть меньше ее высоты.
4. Диаметр трубы дымохода должен составляет около десятой части размера окна топки. При этом данный показатель должен быть не меньше 15*28 см.
5. Дымоходная труба должна иметь коническую форму.

Для неопытного строителя существуют уже готовые таблицы с размерами всех элементов печи камина. Использование уже готовых проектов позволит упростить процесс строительства и гарантирует хороший результат. А самостоятельное выполнение расчетов позволяет спроектировать идеальную камин печь в зависимости от размера и особенностей дома.

Таблица размеров элементов печи камина

Важным элементом расчетов является определение необходимого количества кирпича. Для упрощения рекомендуется использовать готовые схемы порядовок.

Подробный расчет печи камина для изготовления своими руками:

Схема-порядовка, где желтым цветом обозначен шамотный кирпич

Полученное значение следует дополнительно умножить на 1,2. Это обеспечить необходимый запас в случае лома, а также позволит учесть использование половинок кирпича. Строительство печи камина по данной схеме потребует использование 360 шт. обычного и 60 шт. шамотного кирпича.
