Угловой камин своими руками — изготавливаем из кирпича по схеме

Как смастерить самому?

Познакомимся с подробным описанием возведения простейшей конструкции для желающих сделать каминный портал своими руками. Рассмотрим пошаговую инструкцию для монтажа короба. Потребуется запасти следующие материалы: металлический профиль, гипсокартон, кисти, металлическую сетку, серпянку, саморезы, дюбель–гвозди, нож со съемными лезвиями.

Потребуется миллиметровка, строительный уровень и отвес, треугольник с прямым углом.

• Первым шагом является определение места расположения камина в комнате. Выбираем форму и функции: для установки электрического обогревателя или биокамина, для устройства полок под предметы декора или размещения телевизора. От этих задач зависит высота, ширина, сложность и конструктивное наполнение каркаса.
• Следующий шаг – выполнение чертежа будущей конструкции в масштабе. На чертеже отражают схему каркаса из металлического профиля или деревянных брусков. За основу, при отсутствии опыта, лучше взять готовый проект и внести в него необходимые изменения. Для примера приведем чертеж классического портала. Размеры приняты стандартные, их можно варьировать по своему желанию.
• По готовому чертежу рассчитывается нужное количество профиля и гипсокартона. Для сложной конструкции делают выкройки в натуральную величину из бумаги или пенопласта и примеряют на стену. На стене и на полу рисуют схему портала карандашом по выкройке и при необходимости корректируют. По откорректированной выкройке вырезают детали из гипсокартона.

• Приступают к монтажу каркаса. Для этого потребуются профили для гипсокартона, саморезы и дюбель–гвозди. Профиль режут на отрезки нужной длины и начинают монтировать каркас на стене по линиям разметки. Верхняя направляющая, перекрытие декоративной топки и две нижние горизонтальные направляющие соединяются с вертикальными стойками. Так же выполняется профильный каркас парапета на полу.
• Следующим шагом монтируют каркас фасада, закрепляя его с помощью поперечных планок. При изготовлении дугообразных элементов нужно сделать надрезы в боковых частях профиля с шагом в 2 см. После этого слегка согнуть профиль руками. При недостаточной прочности, добавляют ребра жесткости из отрезков профиля. Все этапы работы контролируют строительным уровнем и отвесом во избежание отклонения от вертикали. Детали ребер жесткости регулярно измеряют и следят, чтобы их расположение было строго под углом в 90 градусов. Это обеспечит правильное распределение нагрузки и будет способствовать хорошим эксплуатационным качествам будущей конструкции.

• После сборки каркаса размещают электропроводку. Устанавливают выключатели и розетки. Провода изолируют гофрой и закрепляют к стене в местах, которые потом будут закрыты гипсокартоном. Розетки и выключатели для удобного и безопасного использования крепят в видимых, доступных местах. Здесь же размещают электронику для управления светодиодным освещением с пульта.
• Приступают к обшивке гипсокартоном. Детали вырезают с помощью строительного ножа: разрезают внешнюю часть картона на лицевой стороне, остальную часть надламывают. Криволинейные детали вырезаются специальной ножовкой для гипсокартона. Готовые детали прикручивают к каркасу саморезами для гипсокартона, которые крепят максимум через 15 сантиметров. Самодельный короб для камина считают подготовленным.
• Кромки всех стыков срезают под углом в 45 градусов на глубину 0.5 сантиметра и проклеивают серпянкой. Серпянку клеят на специальную шпаклевку для гипсокартона. Затем наносят один или два слоя грунтовки. После высыхания производят выравнивание верхнего слоя шпаклевкой, чтобы скрыть дефекты от саморезов и полоски серпянки. Сухую шпаклевку затирают металлической сеткой вручную для подготовки короба камина к финишной отделке.

Каминная кладка

Сделать угловой камин своими руками из кирпича достаточно сложно, однако, облегчит работу создание схемы, порядовки и чертежа.

Схема каминной кладки

Далее приведены подробные описания для каждого ряда. Итак:

1. Наиболее важный ряд, нужно все делать исключительно по схеме.
2. Самое время формировать основу под дровницу, с края лучше вставить уголок.
3 и 4. Все согласно чертежей.
5. Здесь начинаем укладку шамотного кирпича.
6,7,8 ряды составляются из двух видов кирпичей. Сами ряды кладутся из красного кирпича, а внутренняя часть топки обкладывается половинками шамотного.
9,10,11 делаем под большим уклоном заднюю стенку.
12 ряд уже идет с усиленными углами.
13,14 идет по схеме.
15 выкладывается «зуб».
16 и 17 рядов формируется полка, за счет сдвига наружу.
18 и 20 ряды укладываются уже, для формирования дымохода.
21-25 формируют основу дымохода.
26 — 29 составляют шахту канала. На 27 ряду нужно установить задвижку.
Свыше 30 ряда, нужно формировать либо дальнейший ствол кирпичного дымохода либо вставлять металлическую трубу.

Делаем фальш-камин из коробок

В преддверии Нового года все хотят окунуться в сказку: наряжают ёлку, украшают стены и окна в своём доме. Мы рады представить вам очень интересное и оригинальное украшение.

Новогодний камин – это прекрасная идея декора дома к празднику. Он прекрасно дополнит интерьер вашей квартиры и создаст атмосферу Нового года, а также добавит тепло и уют в ваш дом. Сегодня мы представим вам мастер-класс с фото по изготовлению камина, а также украшений к нему своими руками в домашних условиях.

Декоративный камин своими руками. Материалы

Для изготовления камина вам понадобится:

• Картонные коробки.
• Скотч.
• Ножницы.
• Обои (Я брала самоклеящиеся, но если у вас простые, то также понадобится двухсторонний скотч).
• Новогодняя музыка и хорошее настроение.

Для начала вам нужно склеить скотчем 4 коробки попарно, чтобы получились вот такие «колонны»:

Далее пятую коробку проклеить двухсторонним скотчем для лучшего скрепления с «колоннами . Это делать не обязательно, но чем лучше будет сцепление, тем проще вам потом будет склеивать их скотчем.

Плотно соединяем пять коробок вместе обычным скотчем, чтобы образовался каркас камина.

Должно получиться что-то вроде этого.

И вот наступает самый ответственный момент: оклеивание камина обоями.

Начинайте с боковой «колонны» и постепенно двигайтесь к другой. Далее проклейте внутренние стенки и верх.

• Не забывайте аккуратно склеивать края. Сделайте небольшой надрез и по одной стороне аккуратно загните их.
• Соотносите рисунок, чтобы не «ломались» кирпичи.
• Если образовываются пузыри, прогладьте их визитной карточкой.
• Для удобства проклейки можете скручивать рулон обоев вот так:

Осталась самая приятная часть работы – украшение. У нас есть для вас две идеи, которые вы можете использовать для декора камина:

Все предельно просто.

• Банка.
• Корректор.

Декоративная новогодняя рамочка.

• Красная рамка ( или любая другая по вашему желанию. Также рамку можно покрасить акриловой краской или баллончиком ).
• Цветная бумага.
• Корректор.

Для начала вставьте цветную бумагу под стекло рамки.

Снова начинается креатив. Пишите любую фразу, которая вам нравится. В данном случае «Let it snow», что в переводе: “Пусть идёт снег». Также можно нарисовать что-то.

И вот долгожданный момент. Вы можете поставить любые статуэтки, свечи, рисунки, а внутрь положить гирлянду. Этот камин создаст великолепную атмосферу праздника. Всем счастливого нового года и замечательного настроения!

Основные правила при возведении камина

Чтобы камин долго служил и радовал своим теплом, необходимо строго следовать основным правилам при его возведении:

• Кирпичный камин возводится на отдельном фундаменте.
• Для кладки топки необходимо использовать исключительно шамотный (жаростойкий) кирпич, который не должен быть перевязан с основным.
• В местах установки дверцы и зольника, необходимо прокладывать асбестовый шнур и оставлять зазор на расширение металла.
• Изнутри топочную камеру штукатурить не следует.
• Задняя стенка топливной камеры должна располагаться под небольшим наклоном.

Не стоит забывать и о противопожарной безопасности, ведь любая конструкция, работающая на твердом топливе представляет дополнительный риск.

Камин в доме

Основным моментом противопожарной безопасности в обустройстве камина в загородном доме или на даче является установка разделок на пути прохождения дыма.

Если стена примыкает к камину, то между ней и отопительным агрегатом необходимо проложить жаростойкий материал (базальтовое волокно, асбест, войлок и т.д.). Толщина такого перекрытия должна быть не менее 20-25 мм.

Если камин устанавливается на деревянном полу, то по периметру необходимо проложить металлический лист или выполнить на покрытие из керамической плитки с отступом на 30-35 мм с каждой стороны.

В радиусе 150 мм от дымовой трубы, где она проходит через потолок, необходимо организовать надежную теплоизоляцию из двойного слой войлока с глиняной пропиткой или асбестового волокна.

Слой войлока между трубой и кровлей

Дымоход должен работать автономно только с одним камином.

Существуют также определенный правила пожарной безопасности и при эксплуатации камина:

• Не доводите камин до максимальной температуры.
• Проводите систематическую чистку камина от золы и сажи.
• Безопасное расстояние между камином и ближайшими легко воспламеняющимися предметами должно быть не менее 70 см.
• Используйте только подходящее топливо для дачного камина.

Материалы

Материал для камина можно выбрать любой: это камень, дерево, кирпич и так далее. Однако всегда стоит учитывать сложность его обработки и монтажа, особенно если конструкция будет располагаться в городской квартире, где она может быть слишком громоздкой. Более удобен в этом плане гипсокартон, который прост в работе и является универсальным материалом.

При наличии навыков строительства камин делают из декоративного кирпича. Данный материал обеспечивает максимальное сходство с настоящим очагом. Однако в городской квартире он должен быть компактным, чтобы не занимать слишком много места. Также нужно точно знать, сможет ли перекрытие осилить нагрузку от готовой конструкции, особенно если камин предполагается сделать крупногабаритным. Иногда просто выкладывают рамку для камина – так называемый каминный портал.

Деревянный камин можно изготовить своими руками. Но если навыков обращения с деревом нет, то и от этого варианта лучше отказаться либо нанять профессионалов. Если в доме найдется старый ненужный комод, то его можно сделать основой для камина, к которой в последующем прикрепляются необходимые элементы.

Плиты, имеющие ламинированное покрытие (ЛДСП) и аналогичные им материалы, как нельзя лучше подходят для сборки фальш-камина

Более бюджетным аналогом ламинированных плит является ДСП или МДФ.

Обычно полиуретан используют для создания декоративных элементов и украшения. Но при сильном желании различные молдинги, полуколонны и наличники можно приклеить к стене. Однако подобная конструкция все равно не будет восприниматься как полноценный камин, но она прекрасно подойдет для интересного обыгрывания порталов.

Чаще всего для работы выбирают гипсокартон. Этот материал характеризуется простотой в эксплуатации и позволяет воплотить в жизнь конструкции любой сложности. При всех его неоспоримых преимуществах материал недорогой и легкодоступен широкому кругу потребителей.

Фундамент. Чертеж, этапы строительства

• Делаем разметку на полу, строго проверяя точность углов и линий, удаляем участок пола по намеченному контуру (роем котлован) глубиной от полуметра до полутора (в зависимости от конструкции будущего сооружения и его веса). Длину и ширину котлована делаем на 30-35 сантиметров больше, чем габариты кирпичной кладки камина.
• На дно вырытой ямы укладываем ряд песка, мелкого гравия или их смесь. Производим утрамбовку и выравнивание.
• Опускаем на утрамбованный слой песка (гравия) опалубку, дополнительно обмазанную снаружи гидроизоляционным материалом (битумом и подобными). Высота опалубки не менее 15 см. Периметр опалубки = периметр камина + 15-20 см с каждой стороны. На дно опалубки стелим арматурные прутья, закрепляя их между собой при помощи сварочного аппарата (крест-накрест).
• Заливаем опалубку смесью гравия, песка и цемента (бут), а зазор между стенками опалубки и стенками котлована заполняем чистым просеянным песком.
• Расстояние между уровнем пола и верхним слоем утрамбованной и выровненной смеси цемента, песка и гравия должно составить около 5-7 см.
• На фундамент укладывают гидроизоляционный материал (рубероид), желательно в два слоя.
• После заливки фундамента выжидают 1 неделю для его усадки и полного застывания.

Правильность заливки фундамента для камина проверяют уровнем на каждом этапе.

• 1 Ряд.Сплошная кирпичная кладка (основание камина). Кирпичи разрезаются под различными углами, согласно чертежу.
• Во втором ряду оставляют пространство для монтажа металлического зольного ящика.
• 3 Ряд.Частично закладывают кирпичами зольник.
• 4 ряд.Желтым отмечено, где использовать шамотный кирпич. В этом ряду производят монтаж колосниковой решетки и начинают выкладывать топку.
• 5 ряд.Строительство портала и стенок. Если необходимо выделить портал, кирпичную кладку сдвигают вперед на несколько миллиметров.

6 – 9. В этих рядах выкладывают топливник, согласно проекту, тщательно проверяя уровнем горизонтальность строения.

10. Формирование портала с использованием кружала или временных перемычек.

11-12. Кладка стен и строительство портала. Кирпичи режут на месте, чтобы обеспечить их плотное прилегание. При резке необходимо использовать средства защиты органов зрения и дыхания от попадания строительной пыли (очки и марлевая повязка).

13-14

В этих рядах кирпич ставят наклонно, формируя стенки под углом 45-60 градусов.Важно! Нумеровать каждый ряд кирпичной кладки мелом, чтобы не ошибиться при строительстве.

15. Доведение кладки до высоты наклонных стенок (зеркала).

16-18

Снова выкладывают наклонные стенки.

19. Топку сужают, сдвигая кирпичи на несколько миллиметров.

20. Дымоход сужают во фронтальной части.

21. Производят выравнивание кладки над порталом и стенками камина.

22-23. Из кирпича строят выступ, предупреждающий: проникновение в топку сажи и холодного воздуха – печной зуб.

24. Кирпич кладут ровным рядом, на фасадной части формируют каминную полку.

25. Двадцать пятый ряд перевязывают с предшествующим. В месте, где планируется установка задвижки, с кирпича стачивают ¼ толщины.

26. Начинают кладку дымохода, устанавливают задвижку, каминную полку приводят в надлежащий вид, декорируя ее.

27. Внутри дымохода закрепляют мастикой трубу из нержавеющей стали.

28-… Строительство дымохода камина.

Важно! В том месте, где дымоход соприкасается с потолком, его обшивают фольгой или листами железа.

Последний пункт – установка металлических компонентов и отделка.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

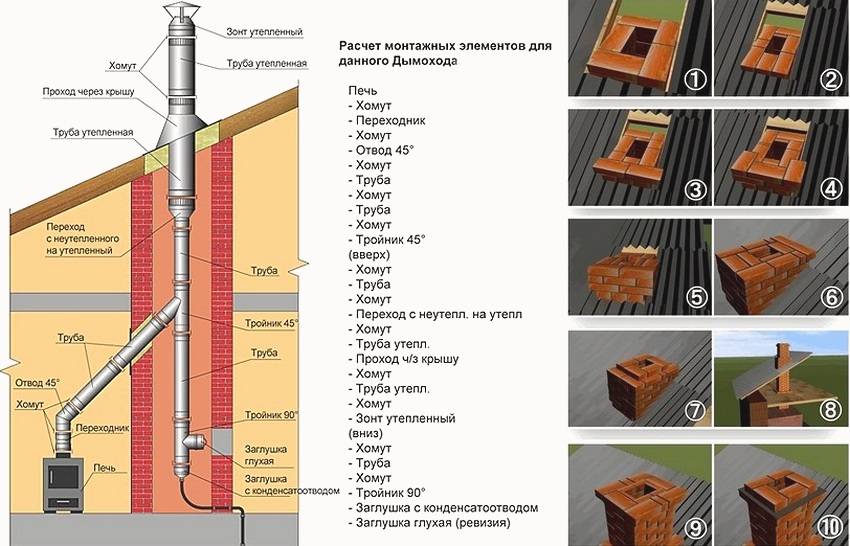

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Выбор конструкции и создание чертежа

Если вы решили самостоятельно изготовить имитацию классического английского или другого камина, то сначала определите ему место. От этого зависит и выбор одной из двух существующих конструкций:

• пристенная;
• угловая.

Искусственный портал первого типа ставится около свободного участка стены, как правило, в гостиной. Зачастую его размещают посередине комнаты, а сверху закрепляют подвесную плазму. Если же каминная полка будет покоиться на металлическом каркасе, то на ней можно располагать настольные модели телевизоров, как изображено на фото.

Угловые версии позволяют экономить площадь и хорошо вписываются в различные помещения – зал, спальню и даже в детскую. Строить такой макет несколько сложнее, но и результат выходит впечатляющий.

После выбора места и конструкции определитесь с размерами портала и его ниши, имитирующей топку. Ширина и высота углубления для очага должна смотреться пропорционально внешним габаритам изделия, которые вы назначаете произвольно. В качестве примера предлагаем взять чертеж декоративного камина с арочным сводом, по нему можно составить собственный эскиз.

Размеры угловой конструкции тоже принимаются произвольно, исключая ситуации, когда внутрь портала необходимо встроить электрический камин с имитацией пламени. Тогда величину топки проектируйте под его габариты, как это сделано ниже на чертеже. Также позаботьтесь о подведении к будущему фальш-камину электричества и поставьте розетку.

Виды каминов

Камин для дома может иметь четыре места расположения — это у стены, примыкая к ней задней или торцевой стороной, в углу и посередине комнаты. Все они по-своему привлекательны, но не каждый из них подойдет для любого помещения. Поэтому, даже если очень понравился камин, прежде чем начинать над ним работу, нужно примерить его к месту по основанию, так как оно является самой широкой его частью.

Камин, задней стороной прилегающий к стене

Камин, прилегающий к стене своей задней стороной, называют пристенным. Этот вариант, сложенный из кирпича, достаточно объемный и может занять значительную часть комнаты. Поэтому если она недостаточно большая, лучше от этой модели отказаться, так как она загромоздит помещение и будет смотреться нелепо, даже если камин будет сам по себе иметь элегантный вид.

Камин пристенный

В большом зале такой сооружение тоже вряд ли будет смотреться презентабельно, так как просто потеряется в широком пространстве, и не будет производить желаемого эффекта на интерьер.

Скорее, эта модель строения будет к месту в средней по площади комнате, где она может проявиться во всем своем великолепии, при условии должной для оформления комнаты отделки. В такой обстановке камин станет главным аксессуаром дизайнерского проекта, к которому будет подбираться мебель и декоративные элементы.

Камин, прилегающей к стене торцевой стороной

Этот вариант камина предназначен для устройства его в большой или средней величины комнате. Он в состоянии разделить помещение на отдельные зоны или образовать дополнительную стену, которая сократит излишне широкий проход, например, между прихожей и залом. В камин может быть установлена металлическая сквозная топка, оснащенная с двух или даже трех сторон жаростойким стеклом, а может быть устроена топка из жаропрочного кирпича, выходящая в сторону комнаты, а задняя стенка украсит каменной кладкой прихожую.

Камин удачно делит комнату на две зоны

Для маленького дома этот камин может подойти только в том случае, если в здании всего одна комната. Он может помочь разграничить ее на две и сделать дом более комфортным для проживания.

Камин, стоящий посередине комнаты

Камин, стоящий посередине, может подойти для большого зала и средней величины комнаты. Для маленького же помещения он не подойдет, так как будет мешать проходу. Он может быть возведен из кирпича и иметь массивную конструкцию — эта модель для большой просторной площади.

Камин островного типа

Для средних размеров помещения обычно приобретают готовый компактный металлический камин со сквозной топкой с прозрачными стенками, которая позволит любоваться огнем с двух сторон комнаты

Этот аксессуар интерьера будет отвлекать на себя внимание от остального оформления комнаты и станет для нее главным украшением

Угловой камин

Угловой вариант камина — самый оптимальный для маленькой комнаты, хотя он вполне подойдет и для помещений больших размеров. Эта постройка может быть компактной и аккуратной или массивной и монументальной, а ее размер будет зависеть от отведенного для нее места. Такой камин, как и любой другой, может иметь готовую металлическую топку, которую очень просто установить — ее нужно просто вставить в готовый «портал». Или традиционную кирпичную, устроенную из жаропрочного материала.

Угловой тип камина

Конструкция углового камина несложна и возвести ее не составит труда. Возможна внешняя модернизация, например, добавление или увеличение боковых полок, облицовка поверхностей понравившимися отделочными материалами или кладка кирпича под расшивку. Главное — это сохранение внутренней конструкции топки и дымоотводного канала.

Эта модель обязательно преобразит помещение и внесет в его интерьер особую уютную нотку.

Расчёт основных параметров углового камина

Перед работой необходимо определиться со схемой кладки, подобрать чертежи сооружения в разрезе и порядовки, эскизы дизайна фасада камина. Размеры углового камина определяются в соответствии с объёмом помещения, в котором он будет устанавливаться. Площадь топки камина в помещении площадью 15 м2 должна быть 0,25–0,3 м2.

Размер будущего сооружения и отдельных его элементов определяется в зависимости от площади и особенностей помещения.

1. В первую очередь определяем ширину и высоту отверстия каминной топки. Её ещё называют порталом топливника. Она представляет собой нишу, для выкладывания которой используется огнеупорный шамотный кирпич. Топка правильных размеров сможет обеспечить необходимое количество тепла и эстетичный внешний вид всего сооружения, поэтому её габариты зависят от площади и конфигурации помещения. Стандартное соотношение в малых каминах составляет 2:3. В нашем примере (для комнаты 15 м2) ширина портала топливника будет 40 см, а высота — 60 см.
2. Затем определяем глубину топки. Это очень важный параметр, от которого зависит эффективность работы сооружения. Глубина соотносится с высотой в пропорции 2:1 или 3:2. Камин с большей глубиной топливного портала будет обладать меньшей теплоотдачей или требовать больше топлива. Слишком узкая топка будет сильно дымить. В нашем примере оптимальной будет глубина 22–30 см.
3. Размеры отверстия для удаления дыма определяем в зависимости от размера щели топки. От величины дымоотвода зависит качество тяги. Дымовое отверстие должно быть в 9–15 раз меньше, чем портал топливника. В нашем примере, если труба будет квадратной, она должна иметь параметры 14х14 см. Диаметр круглой трубы должен составлять 10–13 см.

Боковые стенки топливного портала необходимо выкладывать с наклоном вперёд, поскольку это увеличит тягу в камине, и, соответственно, теплоотдачу. В верхней части топливника оборудуется дымоход. Между ним и наклонной стенкой создаётся дополнительный перевал в виде карниза, который мешает дыму проникать в помещение и препятствует выбросу искр через трубу. Над уровнем топливного портала строится специальный выступ (дымовой зуб), который исключает попадание продуктов горения и холодного воздуха с улицы в помещение, а также предотвращает опадание сажи из дымовой трубы вниз.

Размеры углового камина определяются в соответствии с объемом помещения

При правильном составлении чертежей можно рассчитать требуемое количество кирпичных блоков поштучно и обеспечить максимально качественную работу всех элементов камина. В настоящее время все расчёты помогут выполнить специальные компьютерные программы, которые также составляют чертежи и разрабатывают порядовку камина.

Таблица: пропорции для углового камина

Помещение	Портал топливника	Сечение дымохода, см
Площадь, м2	Кубатура, м3	Ширина, см	Высота, см	Глубина, см	Горловина, см	Ширина задней стенки, см
12	42	50	45	30	12	30	14х14
16	50	60	50–52	32	12	40	14х27
22	60	70	56–58	35	12	45	14х27
30	80	80	60–65	37–38	13	50	27х27
35	100	90	70	40–42	13	60	27х27
40	120	100	75	45	14	70	27х27

Материалы и инструменты для работы

Для углового дачного камина небольшого размера понадобятся:

• целые полнотелые кирпичи, исходя из порядовки, с добавлением 10% на брак и бой при разгрузке;

• крупнозернистый песок с фракцией 0,3–1,5 мм;
• глина;

• портландцемент марки не ниже М-300 и не выше М-500;

• щебень фракции 2–6 мм;
• стержневая арматура — 10–12 штук диаметром до 10 мм и длиной до 700 мм;

• стальные уголки и дымовая заслонка;

• труба из нержавейки — для металлического дымохода;
• чугунная дверца — для камина с закрытой топкой;
• искроулавливатель — конусная насадка на трубу для защиты от пожара;
• дефлектор — приспособление для усиления тяги в трубе и защиты от ветра;
• колосниковая решётка;

• экран;

• рубероид или другой гидроизоляционный материал;
• строительный уровень, мастерок, молотки;
• облицовочные материалы.

Перед работой кирпич необходимо отмочить в воде или просто увлажнить, чтобы удалить воздух из пор. Это сделает кладку надёжнее, и вдобавок ко всему материал не будет забирать влагу из раствора цемента.

Кладка

Схема устройства камина

Убедившись, что раствор фундамента окончательно затвердел, можно приступать к кладке камина:

По верху фундамента нанесите цементно-песчаный раствор слоем примерно в 2 см и уложите на него слой кирпича. Проверьте горизонтальность поверхности.

Начальный этап строительства

Нанесите второй слой раствора и уложите еще один ряд кирпича.
Уложите сверху два слоя рубероида (в качестве гидроизоляции).

Обустройство опалубки Приготовьте цементно-глино-песчаный раствор для кладки камина: на одну часть цемента (марка 150) берется 8-9 частей песка (по объему), все перемешивается, после чего в смесь аккуратно добавляется глиняная пульпа (шликер). Расход песка и глины (по объему) примерно одинаковый. Для кладки перемычек содержание цемента и песка изменяется до 1:5 или 1:6. Не рекомендуется увеличивать содержание цемента в растворе, так как основным связующим компонентов в нем все же выступает глина.
В точном соответствии с выбранной вами схемой кладки, приступайте к выкладыванию камина. Для его лицевой поверхности выбирайте кирпич одинакового цвета, размера, с прямыми углами и кромками. Швы делайте строго одного размера, соблюдая их вертикальность и горизонтальность. Придавайте швам форму (заглубленную или вогнутую) с помощью расшивки

Особое внимание уделяйте выкладыванию симметричной перемычки над проемом камина (в некоторых случаях рекомендуется использовать опалубку).

Камин в загородном доме

• Так как сложить камин самому первый раз бывает затруднительно, и иногда кладка не выглядит красивой, то готовый камин можно оштукатурить.
• Дымовую трубу следует выкладывать на глинопесчаном растворе с последующим оштукатуриванием. В местах пересечения со сгораемыми элементами перекрытия выполняется противопожарная разделка.

Пропорции углового камина

Для агрегата существуют заданные пропорции, которые следует учитывать при проектировании. Расчеты весьма просты, но требуют особого внимания, так как правильное соотношение всех элементов имеет существенное значение для функциональности и безопасности конструкции.

Ниже представлена пошаговая инструкция проектирования углового камина:

1. На обычном листе в клетку нужно в масштабе изобразить периметр комнаты, где планируется установка камина.
2. Объем топливного отсека для максимально эффективного обогрева должен равняться 1/50 (2%) от объема комнаты.
3. Соотношение пропорций для расчета глубины портала, где будет установлен камин, в идеале составляет 1:2 или 2:3. Так получится добиться максимальной теплоотдачи и минимизировать уровень возможного задымления комнаты.
4. Оптимальная площадь отверстия для дымохода – 1/8 или меньше от размера топки.
5. Для круглой трубы минимальный диаметр составляет 100 мм, при этом изделие в среднем достигает 5 м в высоту.

Сборка дымохода

Дымоходная труба имеет кирпичное основание, внутри которого имеется слой стали или огнеупорной керамики. Такая труба переходит в дымовую. Боковины этой конструкции не должны иметь угол больше шестидесяти градусов, так как в результате резкого изгиба уровень и продуктивность тяги может быть нарушен.

Дополнительные инструкции:

• Задняя стенка дымохода должна располагаться строго вертикально;
• Сечение труб рассчитывается индивидуально по следующей пропорции (от 0,1 до 0,14 от общей площади самого обрамления). Высота трубы не меньше 5 метров в длину;
• На расстоянии около 2 метров от основной части конструкции производится монтаж специальной задвижки;
• В первую очередь над дымосборником производится монтаж отсека. Для соединения используется раствор на основе цемента или глины;
• Для закрепления облицовочных элементов применяются анкера. А для максимально быстрой очистки, внутренние поверхности должны быть максимально гладкими, без сколов, трещин и зазоров;
• Для защиты конструкции от возгорания, также производится изоляция жаропрочными материалами как самой трубы, так и всех покрытий, через которые она проходит.

Необходимые материалы и элементы дымохода с пошаговой инструкцией сборки

Необходимые материалы и элементы дымохода с пошаговой инструкцией сборки

Внутреннее строение дымоходной трубы

Внутреннее строение дымоходной трубы

Монтаж дымохода с круглым сечением

Монтаж дымохода с круглым сечением

Подготовка проекта

Необходимо помнить, что процесс создания портала нельзя сравнивать со склеиванием из картона игрушки, похожей на искусственный очаг. Правдоподобность его не должна мешать соблюдению требований пожаробезопасности. Само изделие должно быть крепким и иметь жесткую основу. Определяясь с характеристиками, внешним видом и способом изготовления фальшь-камина, необходимо иметь в виду, что:

1. После отделки портал должен будет напоминать внешним видом настоящее изделие. Оформлять его нужно камнем или кирпичом.
2. Искусственная коробка прежде всего должна способствовать естественному встраиванию электроприбора в интерьер.
3. Размер рамы должен рассчитываться из возможности свободного и надежного размещения нагревателя с допусками вдоль стенок и «потолка».
4. Под стационарное изделие хорошо заранее определить не только место, но и возможность подключения обогревателя к сети. При необходимости нужно проложить новую проводку и установить розетку.
5. В переносной конструкции лучше сразу сделать несколько выходов под кабель, так как условия подключения к сети могут быть разными. Рама под нее должна быть более жесткой.
6. Основные строительные материалы для большей огнестойкости нужно обработать подходящими составами.
7. Конструкция в обязательном порядке должна иметь вентиляционные окна.

Смотрите видео, как изготовить портал с карнизом:

Необходимые инструменты и комплектующие

При изготовлении конструкции из картона своими руками необходимо подготовить рабочие инструменты и материалы, которые могут понадобиться в процессе работы.

Хорошо, если дома найдется большая картонная коробка из-под оргтехники или мебели. Ее хватит на изготовление задуманной модели. Если большой коробки не оказалось, то для работы можно взять обувные коробки меньшего размера. Если дома не хранят ненужные вещи, то коробки можно просто купить. Интересную модель камина можно сделать из почтовых коробок для посылок.

Кроме коробок, следует подготовить:

• нож канцелярский;
• ножницы;
• клей типа ПВА и любой монтажный клей для работы с декоративными элементами;
• малярный, двухсторонний и обычный скотч;
• водоэмульсионную краску.

Кроме основных инструментов, понадобятся также и дополнительные, которые можно использовать как в процессе работы, так и при декорировании изделия:

• рулетка;
• линейка;
• карандаш;
• салфетки бумажные;
• пенопластовые плитки;
• разные виды красок;
• лак;
• простые или декоративные обои.

Чтобы камин выглядел как настоящий, для сооружения имитации огня необходимо разложить дрова, положив под них устройство с мигающими огоньками. Благодаря такой подсветке будет создаваться впечатление того, что в комнате горит настоящий камин.

Кроме того, можно встроить в декоративную конструкцию колонку, подключенную к какому-либо устройству. Такой прибор будет создавать звуки, имитирующие треск сгораемых дров. При выключенном свете с подключенным к камину источником звука и освещения будет создаваться необычайно уютная и сказочная атмосфера. Очень интересно будет смотреться решетка, установленная на передней части изделия.
