Печь-камин с водяным контуром отопления

Обзор популярных моделей

На рынке представлено множество моделей печей и каминов от разных производителей, и покупателю, задумавшему купить их, легко запутаться в характеристиках и описаниях этих приборов. Ниже приведен обзор наиболее популярных, по отзывам российского потребителя, моделей.

Печи-камины АКВА

Линейка печей-каминов с водяным контуром от компании МЕТА представлена моделями Ангара, Печора, Варта, отличающимися тепловой мощностью, формой и внешним видом, а также способом установки.

Ангара АКВА с водяным контуром обладает следующими характеристиками:

• отопительная мощность, излучаемая печью при топке — 13-16 кВт;
• отопительная мощность подключаемой системы отопления — 5-7 кВт;
• стальной теплообменник;
• пристенное исполнение;
• боковые стенки облицованы керамикой;
• панорамное жаропрочное стекло;
• выходной диаметр дымового патрубка — 150 мм.

Печора АКВА отличается от Анкары формой корпуса — он выполнен в форме сжатой призмы. Мощность печи 13 кВт, системы отопления — до 5 кВт.

Варта АКВАукомплектована варочной поверхностьюОсобенность печей-каминов АКВА с водяным контуром от компании МЕТА — возможность подключения только к системам с принудительной циркуляцией.

Печи-камины Бавария

Экокамин Бавария в пристенном исполнении с тепловой мощностью 12 кВт оснащен теплообменником на 6 кВт, который может быть подключен к системе с любым типом циркуляции. Схема подключения приведена на рисунке.

Угловая модель камина Бавария

Достоинства печей Бавария:

• топка из жаропрочной стали 6 мм, футерованная шамотом;
• чугунные жаропрочные колосники;
• жаропрочное панорамное стекло дверцы с системой самоочистки;
• доступен режим длительного горения;
• дымовой патрубок расположен сзади, что позволяет использовать печки Бавария с дымоходами любого типа;
• боковые поверхности всех моделей Бавария облицованы изразцовой плиткой в разном цветовом исполнении;
• печки оснащены варочной поверхностью, что делает их универсальными;
• простая конструкция и подробное руководство позволяют купить и установить эти модели своими руками.

Отзывы потребителя от каминах Бавария говорят об их удобстве и эффективности как при использовании для постоянной топки, так и для периодического обогрева дачных домов.

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Чугунная печь длительного горения с контуром отпления

Производятся печи из чугуна и комбинированного типа, т.е. имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

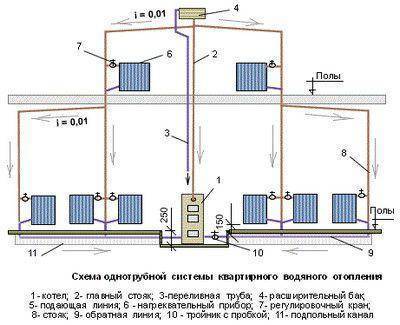

Одна из возможных схем отопления двухэтажного частного дома

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е. плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

• Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
• Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
• К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
• Важным моментом является простота в эксплуатации и техническом обслуживании.
• Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
• Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
• Печь должна быть расчитана на длительные период эксплуатации.
• Конечно же, неплохо было бы, чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Виды дровяных печей по материалу изготовления

Печи на дровах, оставаясь по-прежнему отличным источником тепла, хорошо вписались в современные системы отопления частных домовладений. Дровяные печи можно разделить по материалу изготовления на следующие основные группы:

• кирпичные (каменные);
• чугунные;
• стальные.

Кирпичные дровяные печи

Кирпичные печи наиболее долговечные и дорогие в возведении. Хорошая печь стоит не дешево, да и опытного мастера по ее монтажу найти не просто. Для строительства такой печки используются шамотные и огнеупорные красные кирпичи, как и при кладке дровяного камина, специальные мастики для кладки, чугунные дверцы, колосники, и задвижки для дымоходной трубы. Кирпичная печь достаточно долго нагревается, но и продолжительное время сохраняет тепло в помещении.

Чугунные дровяные печи

Чугунные печи используются обычно как дополнительный источник тепла. Производители создают из чугуна не только источники тепла, но и красивейшие изделия, отлично вписывающиеся в интерьер любого дома. Нагретый чугун превосходно держит тепло, а наличие варочной поверхности позволяет приготовить пищу или согреть воду для бытовых нужд.

Металлическая дровяная печь

Металлическая дровяная печь может быстро поднять температуру в помещении, используя при этом минимум топлива, но тонкая сталь, из которой они собираются, не позволяют продержаться теплу долго. Самым простым видом металлической печи является всем известная «буржуйка», которую часто используют для обогрева небольших дачных домиков или гаражей.

Как уже было сказано выше, сама печь обогревает только то помещение, в котором она находится. Для того чтобы осуществить перенос тепла и в другие помещения, существует два способа – организация воздушного отопления с системой воздуховодов, либо водяного отопления от печи с теплообменником, трубной разводкой и радиаторами отопления. Воздушное отопление проще в обустройстве, но имеет ряд недостатков, которые в совокупности перевешивают в сторону использования традиционного водяного контура отопления.

К недостаткам воздушного обогрева можно отнести:

• монтаж воздуховодов, по которым распространяется теплый воздух, необходимо осуществлять на этапе строительства дома, так как они достаточно громоздкие;
• необходимость монтажа вентиляторов с регулятором интенсивности потока, которые улучшают циркуляцию воздуха, но издают шум. Рушить эту проблему может установка печи с вентиляторами в подвале дома.
• Необходимость установки дополнительных воздушных фильтров для исключения переноса пыли.

Достоинство воздушного отопления, которое в то же время является и недостатком – низкая инерционность. То есть помещения начинают прогреваться сразу после растопки печи, но также быстро они и охлаждаются.

К еще одному достоинству воздушного отопления можно отнести отсутствие радиаторов отопления. Воздуховоды, как правило, прячутся под потолком строения, а пространство под окнами остается свободным.

В большинстве случаев, владельцы домов с печным отоплением делают выбор в пользу водяного контура отопления частного дома, поэтому разберем детально этот вариант.

Устройство системы

По внешним признакам практически нельзя отличить, с водным ли контуром данный камин, и только трубы, по которым циркулирует теплоноситель выдают его наличие. Имеется сходство и во внутреннем строении. Процесс сгорания топлива происходит в топке, следовательно она оборудована колосниковой решеткой и зольником.

В случае если мощность печи подобрана с определенным запасом, а система отопления имеет автоматическую подпитку, то печь, камин с водяным контуром можно использовать как источник горячей воды. При открытии «горячего» водяного крана нагретая вода поступает из системы. В это время система подпитывается холодной водой. Мощности камина должно хватать, чтобы при непродолжительном использовании горячей воды ее температура заметно не уменьшалась.

Камины с водяным контуром подходят как к открытым, так и к закрытым системам отопления. Система открытого типа подразумевает наличие расширителя в верхней точке. Давление жидкости равно атмосферному. Циркуляция осуществляется за счет конвекции. В закрытой системе расширитель герметичный и в нем создается избыточное давление. В результате этого жидкость можно нагреть выше температуры ее кипения при нормальных условиях. Циркуляция осуществляется насосом.

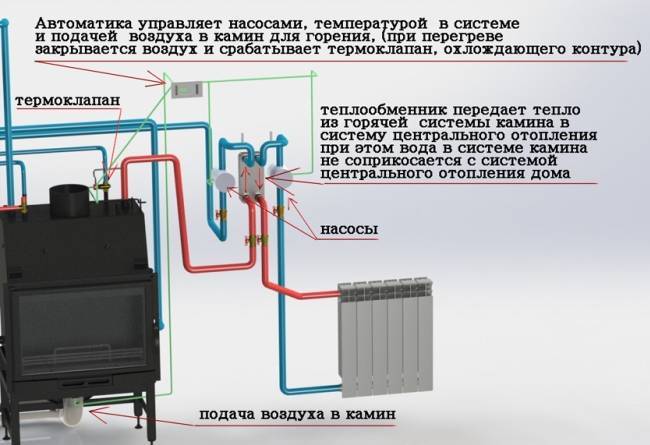

Наглядное устройство отопительной системы

Корпус самой печи выполнен из нержавеющей стали, а топка может быть сделана из кирпича или термостойкой плитки. В современных моделях металлическая дверца топки заменена на стеклянную. Причем используется специальное, жаростойкое стекло. Оно обеспечивает обзор очага, поэтому можно наблюдать за горением. Значит, камин с контуром выполняет и декоративную функцию.

Кирпичное исполнение камина подразумевает некоторую произвольность формы корпуса. Но идея остается прежней и заключается в том, что змеевик расположен над самой топкой и нагревается от пламени или стенок топки. Нередко встречаются теплообменники в виде котла и регистра. Они не только отличаются по производительности, но и по стоимости. Самый простой в изготовлении, а, следовательно, и самый дешевый – металлический короб, в котором находится вода. Его преимущество заключается в том, что он не подвержен забиванию каналов накипью, и его легко очистить от нагара.

Теплообменники отличаются не только по внешнему виду, но и по способу установки. Различают верхнее и заднее расположение змеевика. Конструкторские мысли не заканчиваются на том, что представлено изготовителем. До сих пор ведутся работы по оптимизации, которые включают в себя вопросы по увеличению площади в активной зоне. Максимальное сближение теплообменника с огнем чревато тем, что у него резко сокращается ресурс.

Подробное описание работы системы обогрева

Популярностью пользуется форма теплообменника в виде «домика». Он вставляется в топку, и огонь нагревает большую часть площади. Существует еще один вид обмена тепла, который можно выделить с отдельную строку. Трубы, по которым протекает холодная вода, врезаются в кирпич топки. Кирпичи необходимо подготовить определенным образом, а затем можно укладывать в них трубку.

Рационализаторским решением является регистр, внешне похожий на батареи отопления. Он формируется из вертикальных труб, которые соединены между собой. Одна часть регистра погружается в топку, а другая может отапливать помещение за счет большой площади.

Возможные сложности и их решение

Каждый кирпич в печке должен контролироваться уровнем. При кладке печи сначала выкладываются угловые кирпичи, за ними периметр, а потом каналы и все внутренне содержание.

Навешивать дверки на завесы следует после высыхания раствора, иначе она вполне сможет «выдрать» коробку из зева топки. Дверца перевязывается с кирпичами закладными пластинами.

При кладке шамотный кирпич не стоит перевязывать с глиняным. Они имеют разные коэффициенты теплового расширения и шов «разорвёт» со временем.

Важно! Внутри печи использовать металлические уголки или крепежи недопустимо. Все должно быть кирпичным!. При кладке следите за перевязкой швов кирпичей

При кладке следите за перевязкой швов кирпичей.

Если печь затопить до просыхания, она растрескается.

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

• Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
• Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

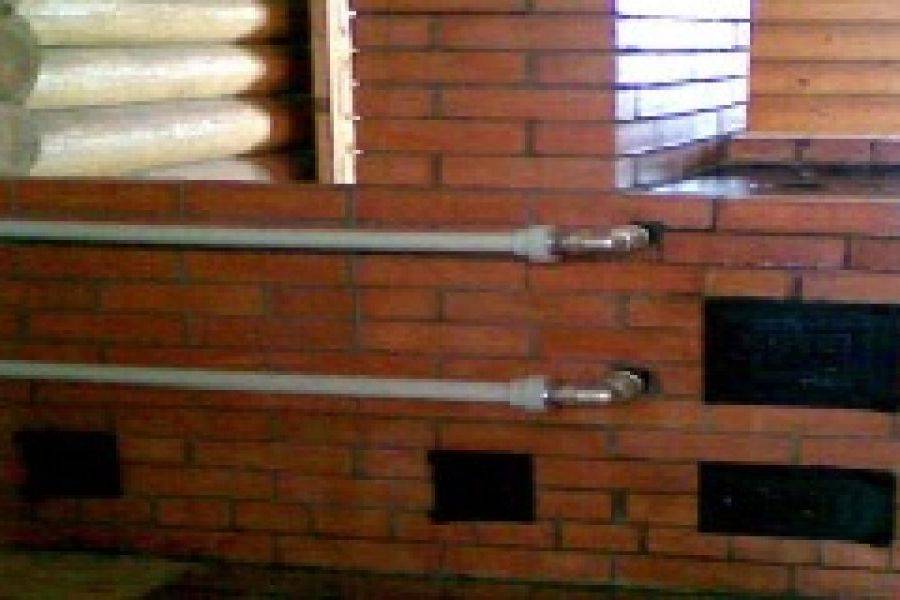

Печь подключенная к водяному отоплению

• Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
• Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
• Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
• Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры

Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении

Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Критерии выбора

Особых отличительных качеств у прибора нет, та же топка, дымоотвод, очаг, как и у старых русских печей. Отличие одно – водяной контур, предназначен не только для обогрева помещения, но и для нагрева воды:

1. Мощность прибора бывает разной, при покупке можно узнать ее в инструкции к прибору. За счет встроенного контура площадь отапливаемости доходит до 400 кв. метров, а это вполне приличный немаленький дом. Для отопления 10 кв. метров площади достаточно мощности в 1 кВт.
2. Габариты. Современные модели компактны, можно разместить в углу комнаты, по центру возле стены. Смотрятся они стильно и эстетично за счет расположения водяного контура над топкой, или вокруг нее. Не стоит забывать при выборе о пожарной безопасности печи, при установке должно соблюдаться расстояние от камина до стен, входных дверей.
3. Объем теплоносителя зависит от количества секционных батарей, длины системы. В него входят как трубы, так и радиаторы. У каждой модели объем может быть разным, прочесть информацию о нем можно в паспорте. Какой объем бака нужен для вашей системы отопления, несложно рассчитать. Измерьте диаметр труб, их общую длину. Значение увеличьте на 10% получите желаемый результат.
4. При выборе дымового канала важен его диаметр, чтобы подобрать к нему все необходимые комплектующие. О нужном для вас диаметре можно посоветоваться со специалистами. При установке камина своими руками все комплектующие по размерам придется подбирать самостоятельно.
5. Вес устройства. Следует учитывать нагрузку на пол, если он деревянный, вес водяных моделей не должен превышать 150 кг, при монолитном бетоне, железобетонном перекрытии нагрузку, как критерий при выборе камина, можно не рассматривать.

Из чего состоит котел и как это работает

Топливо в таких котлах горит намного дольше, чем в обычных агрегатах. Это обусловлено их принципом работы, который предусматривает сжигание дров в топке по направлению сверху вниз. Камера сгорания имеет цилиндрическую форму и полностью загружается древесиной через дверцу в верхней части корпуса. Розжиг производится через эту же дверцу, конструкция твердотопливных котлов длительного горения такова, что воздух в зону горения подается тоже сверху по вертикальной трубе. К концу этой трубы прикреплен плоский груз круглой формы из толстого металла (10—15 мм), снизу к нему приварены дугообразные распределители воздуха из полосового металла. Подобную конструкцию также можно применить для изготовления котла на опилках .

Груз для самодельного котла

Размер груза на 5 мм меньше внутреннего диаметра цилиндра топки, что позволяет перемещаться конструкции вверх-вниз. Другой конец трубы проходит сквозь верхнюю стенку котла, на нем устанавливается заслонка, с помощью которой количество воздуха можно регулировать вручную. Длина трубы на 15—20 см больше высоты камеры сгорания. Последняя может быть произвольной, самодельные агрегаты длительного горения работают тем дольше, чем больше диаметр и высота топки. При этом увеличивается объем водяной рубашки агрегата и его тепловая мощность.

Конструкция котла длительного горения

После розжига труба с грузом опускается, придавливая массив дров. Воздух поступает непосредственно в зону горения, конструкция котла длительного горения предусматривает работу на естественной тяге, создаваемой дымоходом необходимого диаметра и высоты. Выделяющееся тепло нагревает воду в рубашке установки, она начинает поступать в систему отопления через верхний патрубок. Здесь работает принцип конвекции, применение циркуляционного насоса необязательно. Водяная рубашка в самодельном аппарате располагается не только вокруг боковых стенок топки, но и в ее верхней крышке.

Колосниковая решетка самодельного котла длительного горения на дровах не выполняет своей привычной функции, воздух в рабочую зону через нее не проходит. Решетка лишь служит опорой массиву топлива, а сквозь ее ячейки зола и пепел попадают в нижний отдел, из которого они свободно вынимаются железным совком. По мере прогорания топлива в камере груз опускается и по верхнему концу трубы можно определять, сколько дров еще осталось. После окончания процесса дверца зольного отдела открывается, из него вычищаются продукты горения, груз вместе с трубой поднимается и фиксируется в таком положении. Можно делать следующую загрузку.

Самодельный котел на дровах длительного горения

Виды каминов для отопления дома

В первую очередь камины различают по типу устройства топочной камеры:

• Открытый камин. Это декоративный вариант отопительного строения — камин без стенок выглядит красиво, но КПД его невелик, он обогревает только помещение, в котором находится, и то частично, если площадь помещения большая.
• Полуоткрытый камин. Он пристраивается к стене или заглубляется в нее, отсутствует одна из стенок, что позволяет наблюдать за процессом горения. Потенциал теплоотдачи у такой конструкции уже выше, можно использовать как полноценный дополнительный источник обогрева дома.
• Закрытый камин. В подавляющем большинстве случаев это встроенный в стену камин, отделенный от комнаты металлической заслонкой или жаропрочным стеклом. Это самый безопасный с точки зрения пожароопасности и самый эффективный по тепловому потенциалу вариант камина. Такая печь камин для отопления дома вполне подойдет даже как основной источник.

Для того чтобы использовать камин в качестве источника обогрева дома, ему потребуется распределительная система, которая будет распределить тепло по всем помещениям. По этому признаку камины делятся на две группы: с водяным отоплением и с воздушным.

Камин с воздушным отоплением

Это камины закрытого типа, в котором прямого контакта с воздухом помещения не происходит. В конструкцию камина входят воздуховоды, которые обеспечивают распределение нагретого воздуха по дому. Может использоваться как естественное, так и принудительное распределение горячего воздуха по помещениям для повышения эффективности. Такие камины бывают как напольные, так и встраиваемые.

Естественная конвекционная циркуляция потоков эффективна для обогрева только одного помещения. Для отопления нескольких комнат необходимо принудительное нагнетание горячего воздуха. Оно осуществляется с помощью встроенных вентиляторов, работающих от электричества. Воздуховоды ведут в каждое помещение, обогрев которого предполагается осуществить с помощью камина.

Камин с водяным отоплением

Каминное отопление частного дома можно организовать, используя камин с водяным контуром.

Такой камин подключается к радиаторной водяной системе отопления дома. В качестве дополнительного функционала он имеет варочную поверхность. Имеются такие разновидности, как печи-камины с водяным контуром из чугуна и других металлов.

Камин с теплообменником может использоваться как запасной, резервный способ отопления загородного дома, например, при использовании газового котла в качестве основного источника. Такой камин можно использовать и без нагревания воды для отопления, что может быть актуально летом.
