Печь с водяным контуром для отопления дома: делаем отопление дома печью с водяным контуром

Как устроены домашние печи с водяным обогревом

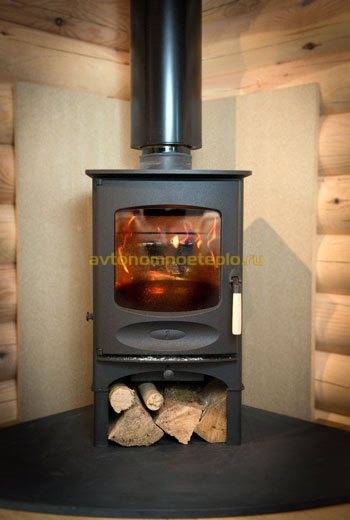

Металлическая печь для дома с водяным контуром отопления обогревает жилой дом комбинированным методом. Помещение, в котором установлена печка, прогревается за счет конвекции воздуха. В соседние комнаты тепло подается посредством жидкостного теплоносителя.

Устройство отопительной печи для дома с теплообменником отличают следующие особенности:

• Высокий КПД печи – наблюдаются незначительные теплопотери. На эффективность отопления дома не влияет количество комнат и этажей. В случае обычной конвекционной печи, интенсивность нагрева существенно снижается по мере удаленности от печки.Печь с теплообменником, оптимальное решение для установки в двухэтажном или одноэтажном доме с большим количеством комнат.

Встроенный теплообменник – существует две основных разновидности печей. В качестве теплообменника используется змеевик или водяная рубашка. Печи подключаются к существующей системе отопления. После небольшого переоборудования появляется возможность отапливать помещения с помощью теплых полов.

Материал корпуса – бюджетные печи, изготавливаются из стали. Существуют печки из серого чугуна.

Дополнительный функционал – некоторые модели, помимо обогрева, предназначены для приготовления пищи.

Ассортимент выпускаемых печей с встроенным теплообменником позволяет подобрать отопительное оборудование практически для каждого жилого помещения с необходимым функционалом и производительностью.

Дополнительный функционал (плита / духовка)

Кроме основного предназначения – обогрева помещений, печь с теплообменником может использоваться для приготовления пищи и нагрева горячей воды. В различных моделях предусмотрен дополнительный функционал: духовой шкаф и варочная поверхность:

• Варочная поверхность – в зависимости от модели, конструкция плиты рассчитана на 1-2-3 варочных места. На плите легко приготовить пищу, вскипятить воду для мытья или готовки.

Духовой шкаф – работает как обычная духовка. Подходит для приготовления выпечки. Внутри духовки встроены конвекционные каналы, увеличивающие скорость прогрева шкафа до рабочей температуры. Духовой шкаф устанавливается в дорогостоящих печках премиум класса.

Наличие дополнительного функционала влияет на стоимость печки с встроенным водяным контуром. Варочная поверхность изготавливается из чугуна и увеличивает цену до 30%. Духовые шкафы в основном встраиваются в дорогостоящие печи европейских производителей.

Основные преимущества установок

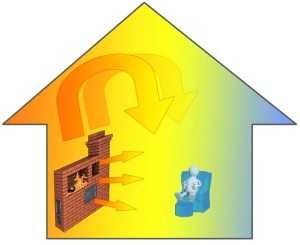

Стандартные печки не могут обеспечивать равномерное прогревание воздуха в большом доме или коттедже. В современных агрегатах для решения этой проблемы устанавливаются конвекционные камеры с последующим подключением разветвленных воздуховодов. В результате таких действий создается теплый воздушный поток. Он принудительно перемещается по пространству внутри труб, его регуляция при этом обеспечивается специально обустроенными заслонками, задвижками и решетками.

Но каналы для перемещения воздуха отличаются громоздкостью, они поглощают полезное пространство в комнате, а с увеличением количества поворотов в системе соразмерно возрастают и теплопотери. Немаловажный фактор заключается в периодическом удалении копоти, сажи, пылевых скоплений и т.д. Что касается воздуха, то для него характерна незначительная удельная теплоемкость.

Обеспечить подачу тепла в самые удаленные зоны здания поможет только принудительное нагнетание подогретых масс с помощью установки специального вентилятора. Учитывая такие нюансы, можно с уверенностью сказать, что вода в качестве теплоносителя перед воздухом имеет массу преимуществ.

Если рассматривать удельную теплоемкость водяной массы, то ее показатель в 4 раза превосходит аналогичное значение воздуха. Вода без труда перемещается по трубам малых диаметров, тепловая же энергия подается на большие расстояния. Стоит отметить и такие плюсы водяной массы, как химическая нейтральность, безопасность, отсутствие токсичности и горючести.

Видеоурок о печи на дровах с водяным контуром:

https://youtube.com/watch?v=rkTbJntZC6Q

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Печное отопление с теплоносителем

Очень удачной вариацией традиционного печного отопления считается система с водяным контуром. Она успешно сочетает в себе достоинства водяного и печного отопления, что позволяет ей равномерно и рационально распределять тепло по помещению. При этом такая система способна обогревать одновременно несколько комнат.

Устройство печи с водяным котлом

Печь, использующаяся в такой системе, работает по типу твердотопливного котла. Однако в отличие от него она нагревает не только теплоноситель, но и собственные стенки и дымовые каналы, которые так же участвуют в обогреве помещения. Таким образом печное отопление с водяным контуром обеспечивает передачу тепла к радиаторам только в процессе топки. Однако разогретая поверхность печи излучает тепло до полного остывания.

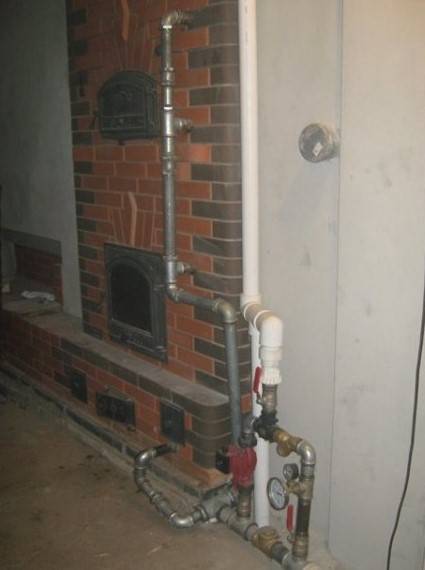

Схема работы печного отопления с водяным контуром — простая однотрубная система

Регистр: назначение и устройство

Основное конструктивное отличие печи для отопления с теплоносителем – наличие так называемого регистра или теплообменника или змеевика. Так называют деталь, установленную в топливнике, по которой циркулирует теплоноситель. Именно к ней подключается традиционная система водяного отопления.

Конструкция детали может быть самой разнообразной, главное, чтобы она обеспечивала максимальную из всех возможных температур находящегося в ней теплоносителя и не препятствовала постоянной и равномерной его циркуляции.

Форма регистра может быть различной и, скорее всего, его вам придется делать на заказ

Для изготовления регистра используется листовая сталь толщиной от 3 до 5 мм или металлические трубы. Большой популярностью пользуются теплообменники из листовой стали, которая достаточно проста в обработке. Кроме того такие изделия относительно легко очистить от продуктов сгорания. Основной недостаток – небольшая площадь нагрева, что их невыгодно отличает от регистров, выполненных из металлических труб. Чаще всего змеевики изготавливаются по заказу, под определенную модель и размеры печи. В некоторых случаях их даже можно сделать самостоятельно.

Характеристики

• Насладиться необычной окраской розы можно на 2-й год после посадки;
• нарастание и раскрытие бутонов Elfe протекает неторопливо, но зато распустившиеся цветочные кисти сохраняют декоративную привлекательность и свежесть довольно долго;
• растение хоть и предназначено для тёплых регионов, отлично может зимовать при понижении температуры до -29°С, что соответствует 5 зоне зимостойкости USDA (Министерство сельского хозяйства США). Некоторых цветоводов Эльф всё же огорчил подмерзанием, правда, эта беда случалась с молодыми растениями;

• иммунитет у сказочной красавицы довольно крепкий, она прекрасно противостоит коварной чёрной пятнистости и мучнистой росе. По наблюдениям некоторых розоводов, растение любят некоторые листогрызущие насекомые, особенно бронзовки;
• дождь роза не любит. Раскрывшийся цветок размокает, от грациозной красоты не остаётся и следа. А бутоны Эльфа от сочетания влаги и прохлады и вовсе могут не раскрыться;
• по отзывам, цветущее растение не боится яркого солнца и хорошо переносит жаркие периоды;
• крепкие побеги с цветочными кистями отлично смотрятся в вазе.

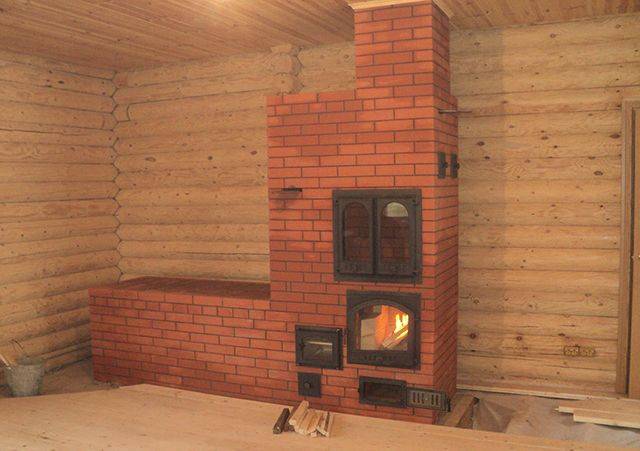

Кирпичная ПВК – особенности эксплуатации

Нередко водяное отопление совмещают не только с камином или современной дровяной печью. Для многих лучшим вариантом станет установка классической кирпичной печи как источника тепловой энергии. Грамотно расширив с помощью водяного контура возможности кирпичной печи, можно качественно прогревать не только ближайшие жилые комнаты, но и всю постройку. Чтобы повысить КПД кирпичной печи, разработаны различные конструкции теплообменников (в их качестве выступают змеевики и регистры). Эксплуатация такой системы в загородном жилье обладает особенностями, в число которых входят:

• Обустройство. Чтобы сложить качественную печь, а затем провести монтаж водяного отопления, потребуются мастера высокой квалификации.
• Размер. Габаритная традиционная русская печь занимает много полезной площади и помещается далеко не в каждой кухне. Альтернативой для скромных по размеру помещений станет голландская или шведская кирпичная печь. Такие конструкции характеризуются меньшими размерами, но полной функциональностью.

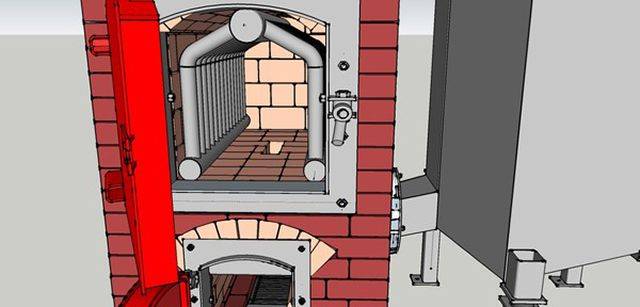

Схема установки теплообменникаИсточник ogon.guru

• Улучшение КПД. Максимальный КПД печи не достигает 50%; половина тепла (и денег) безвозвратно исчезает в трубе. Устройство полноценной системы водяного отопления позволяет увеличивать этот параметр до 80-85%, что сравнимо с характеристиками котлов промышленного производства, работающих на твердых видах топлива.
• Инерционность. В отличие от электрических котлов, на разогрев системы, завязанной на кирпичную печь, потребуется некоторое количество времени.
• Уход. Сгорающие дрова оставляют после себя золу и пыль. Комната, в которой расположена кирпичная печь, придется убирать часто и тщательно.
• Требования к безопасности. Неправильная эксплуатация кирпичной печи для дома с водяным отоплением является угрозой не только пожара, но и отравления угарным газом.

О кладке кирпичной печи с водяным контуром в следующем видео:

Монтаж ПВК

Если в загородном коттедже планируется устройство водяного отопления от кирпичной печи (на дровах), теплообменник конструируется индивидуально, под определенную печь. Такое устройство практически не подлежит ремонту, поэтому для монтажа привлекают специалиста-печника, который сможет профессионально выполнить все работы:

• Изготовить теплообменник и дважды проверить его качество – до и после установки.
• Вмонтировать теплообменник на нужном этапе (после выполнения фундамента), затем продолжить кладку, соблюдая определенные правила. При монтаже теплообменника оставляют компенсационные зазоры, оставляющие 1-1,5 см до стенок топочной камеры, Зазоры, учитывающие тепловое расширение, нужны и при монтаже труб.
• При монтаже теплообменника с трубами и для изоляции применять исключительно жаропрочные уплотнители.

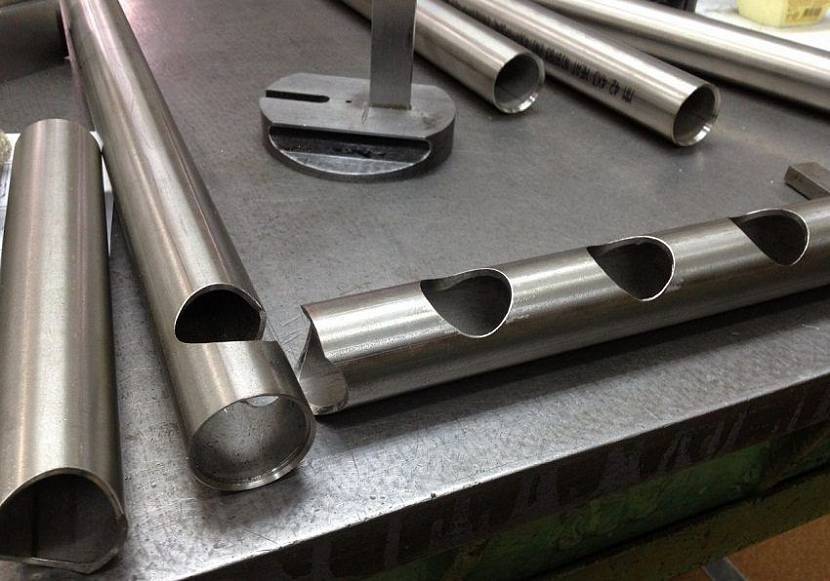

Стальные трубы для изготовления теплообменникаИсточник 36doors.ru

Рекомендации по размещению элементов системы отопления

Элементы системы отопления трудно назвать украшением современного интерьера. Под это определение могут подойти разве что трубы, органично смотрящиеся в некоторых интерьерах индустриального направления. В целом, строительные нормы и архитектурные принципы рекомендуют размещать детали в скрытых, но доступных для ремонта и обслуживания местах. При размещении руководствуются следующими правилами:

• Теплогенератор размещают в изолированной комнате с отоплением и хорошей вентиляцией. В таких же условиях должен работать циркуляционный насос. Небольшие котлы (мощностью до 30 кВт) допустимо устанавливать на кухне, в прихожей, в подвале или в теплой отапливаемой пристройке. Печи, предназначенные для жилых помещений, устанавливаются с учетом правил пожарной безопасности.
• Место для расширительного бака открытого типа – на чердаке, подающие и сборные трубопроводы стремятся расположить вдоль капитальных стеновых конструкций.

Соблюдение правил эксплуатации помогает бесперебойной работе системыИсточник yandex.ru

• Главный стояк проходит открыто в углах жилых помещений, на чердаке его покрывают теплоизоляцией.
• Радиаторы устанавливают открыто под оконными проемами. Они участвуют в комнатной циркуляции, нагревая холодный воздух, поступающий от окон. Попытки украсить радиаторы декоративными экранами нежелательны, поскольку снижают теплоэффективность системы.

Заключение

Устройство водяного отопления от дровяной печи становится все более частым выбором в частном домостроении. Кирпичная печь, сложенная профессиональным печником и грамотно встроенная в систему, будет эффективной конструкцией, выполняющей все возложенные на нее задачи, от утилитарных, до эстетических.

Важные моменты строительства печи

Для того, чтобы водяной контур функционировал с максимальной отдачей, правильно сконструирована должна быть не только отопительная водная система, но и сама печь. Только лишь соблюдение порядовки недостаточно

Важно полное соответствие технологии печного строительства

Фундамент

Его вид и толщина зависят от размеров печки. Массивную классическую русскую печь рекомендуют устанавливать на добротный ленточный фундамент. Менее габаритным современным отопительным конструкциям достаточно бетонной подушки в полтора десятка сантиметров толщиной, иногда — на каркасе из арматуры.

Кирпич

Для наружных стен берут керамический огнеупорный кирпич. Для основания — его же, возможно бывшим в употреблении. Специалисты рекомендуют обязательно выполнять футеровку внутренней поверхности топки шамотным камнем. Для более презентабельного вида фасада, его можно сразу класть из облицовочного кирпича или выполнить такую отделку позднее.

Раствор

Раствор для кладки готовят традиционно: смешивают песок с глиной, разбавляют водой и добавляют немного цемента для прочности. Можно приобрести готовый состав для кладки на основе цемента со специальными добавками.

Кладка

Основное условие прочного строения — наличие качественной перевязки швов. Они не должны совпадать ни при каких условиях. Идеально, когда швы нижнего кирпичного ряда попадают под середины кирпичей, лежащих в следующем ряду. Для этого, начиная ряды, чередуют целые кирпичи и их половинки.

Печи с водным отопительным корпусом имеют довольно простую и понятную конструкцию. Они популярны, благодаря своей дешевизне и неприхотливости в эксплуатации. И если вам не по нраву использование природного газа для обогрева домостроения или нет доступа к газовой сети, такой вариант отопления следует рассмотреть первым. Сложенная хорошим мастером, такая печь никогда не разочаровывает своих владельцев.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера — специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах — схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника — это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

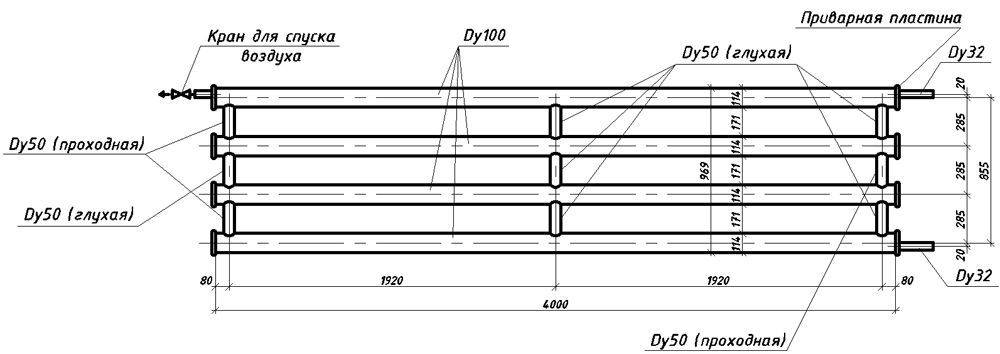

Регистр из гладких труб — чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

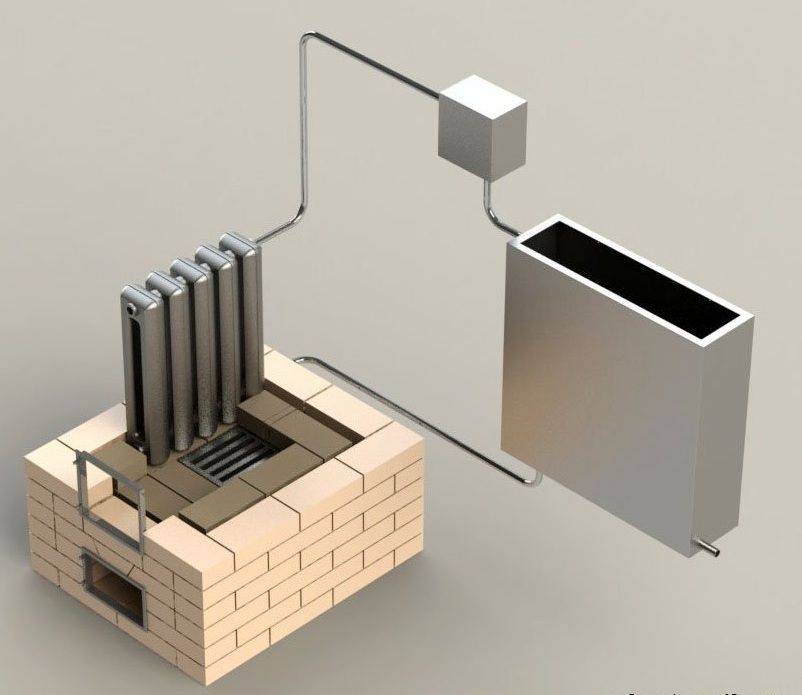

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус — обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

• Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
• Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

Печь подключенная к водяному отоплению

• Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
• Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
• Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
• Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры

Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении

Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.
