Кладка шведской печи для дома своими руками

Немного истории

Печь Шведку с лежанкой, придумал Г. Резник, проживающий под Рязанью в селе Новики. Журнал «Дом», в 8 выпуске 2010 года рассказал о его разработке. И впервые опубликовал ее порядовку. В качестве основы своей конструкции автор использовал схему «Голландки».

Эта статья мгновенно привлекла к себе внимание профессиональных строителей печей и домашних мастеров, которые занимались поиском подходящей конструкции. Так как не во всех регионах и деревнях есть возможность провести в дом газ, а электричество дорогое, то новые отопительно-варочные разработки всегда были востребованы

За эти годы конструкция себя хорошо зарекомендовала и стала очень популярна в народе. Вырезка той самой публикации:

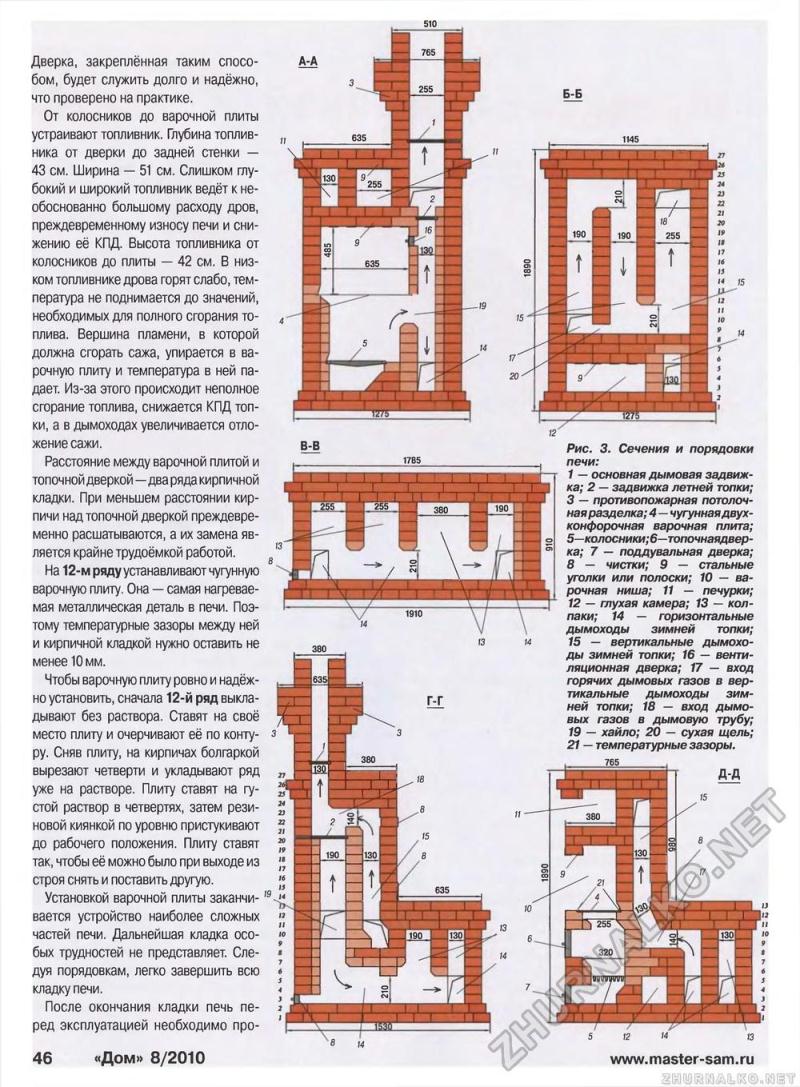

Как вам статья?

Мне нравитсяНе нравится

Печь голландка.

Название «голландка» используют в европейской части России.

В южных регионах России эту печь называют «груба» или «грубка».

Классическая голландка – высокая прямоугольная, теплоёмкая печь. Топка подовая, без колосников. Воздух в топливник поступает через приоткрытую топочную дверцу.

Дымоход классической голландки многооборотный, состоящий.

Положительными качествами голландки являются небольшой размер, простота конструкции и хороший прогрев её нижней части.

Название печи “голландка” вошло в обиход в Петровскую эпоху.

В основе названия “голландская печь” лежало то, что традиционные рельефные печные изразцы заменили гладкие, расписные, голландского образца.

В дореволюционной России особенно популярны были круглые голландки.

Такие печи можно было встретить и в зажиточном, купеческом доме и во дворцах знатных особ.

Сегодня мы уже реже встречаем изразцовые печи, но название “голландская печь” прижилось.

Современная печь голландка.

Голландка сегодня – небольшая, высокая, кирпичная, отопительная печь прямоугольной или квадратной формы в сечении.

Такие печи могут быть выполнены в расшивку или покрытые изразцом или кафельные или быть оштукатуренными, все их мы будем называть печь голландка.

Сходство Шведки и голландки.

И шведка, и голландка – небольшая, теплоёмкая печь периодического действия.

Корпус печи набирает тепло во время непродолжительной топки и отдаёт это тепло постепенно в помещение.

Хорошая шведка или голландка способны греть дом до суток.

Но важно помнить: теплоёмкая печь требует от пользователя соблюдения отопительного режима. Без соблюдения отопительного режима теплоёмкая печь не будет выдавать весь заложенный в неё потенциал

Без соблюдения отопительного режима теплоёмкая печь не будет выдавать весь заложенный в неё потенциал.

Для дачников, оказывается сложной задачей за 2 -3 дня выходных грамотно запустить теплоёмкую печь и добиться от неё нормальной работы.

Часто, после долгого простоя, холодная печь дымит.

Ну, а растопив печь и желая получить тепло поскорее, дачник топит печь по 3 – 4 часа и дольше.

В результате перетопа кирпичная печь трещит, швы высыпаются, кирпичи трескаются и пр.

Для более грамотного пользования теплоёмкой печью почитайте про отопительный режим, возможно это спасёт вашу печь.

Плюс шведки для дачника.

Варочный настил шведки начинает отдавать тепло сразу

Для холодной, выстывшей дачи быстрое тепло очень важно

Многие хозяева открывают, во время топки, духовку печи. Духовка так же как и варочный настил начинают греть сразу.

Варочная плита – большое подспорье для дачника. Все мы знаем какие перебои с электроэнергией бывают на дачах.

Итог:

1. Шведка нагревает помещение быстрее голландки посредствам чугунного настила и духовки.
2. На плите печи шведка можно готовить.
3. В духовке шведки можно печь пироги.

____________________________________________________________________________________

Процесс кладки печи Радонеж

Первый шаг. Вырежьте в стене проем для печи. В торцы бруса (если стена выполнена из этого материала) забейте упрочняющие шканты.

Второй шаг. Залейте фундамент.

К кладке приступайте через 1-1,5 месяца после обустройства фундамента. Именно за этот период бетон наберет нужную прочность.

Третий шаг. Укройте высохший фундамент гидроизоляционным материалом.

Четвертый шаг. Выложите 1-й ряд печи. Проверьте ровность кладки с помощью уровня. Швы делайте не шире 3 мм.

Продолжайте кладку печи в соответствии с порядовкой.

Колосники и поддувало обустраиваются в топочной камере. Ширина поддувала печи должна быть достаточной для притока требуемого количества воздуха к загруженному топливу в процессе работы отопительного агрегата.

Выложите топочную камеру печи и сшейте каналы. Срежьте излишки раствора.

При кладке 26-го ряда сделайте 20-миллиметровый напуск на каждую сторону.

Завершите кладку основной части печи по порядовке и приступайте к выкладке дымохода.

Продолжайте обустройство дымохода в соответствии с предварительно подготовленным проектом.

Просушите готовую печь. Для экономии времени установите вентилятор в топочную камеру.

После высыхания кладки сделайте несколько тестовых запусков. Не делайте первые топки слишком интенсивными.

Если все сделано в соответствии с инструкцией, порядовкой и главными требованиями, в среднем спустя 30-40 минут сторона печи, выходящая в помещение, нагреется. Примерно через 1,5 часа агрегат прогреется равномерно и начнет полноценно отапливать комнату.

Собственноручное строительство отопительной печи – достаточно сложный и продолжительный процесс, но при желании вы справитесь и с таким мероприятием. Нужно лишь следовать проверенной технологии, применять только качественные строительные материалы и во всем придерживаться выбранной схемы кладки.

В итоге отопительный агрегат прослужит максимально долго, надежно и эффективно, а вы дополнительно сэкономите на установке системы обогрева своего дома, отказавшись от услуг сторонних печников и выполнив все собственными руками.

Видео – Печи отопительные своими руками

Всё очень грамотно расписано. От себя добавлю, что искать огнеупорную глину нет никакой необходимости. Сейчас на рынке стройматериалов продаются уже готовые смеси для кладки печей и каминов. Там всё уже размешано в нужной пропорции. Ещё по просушке есть один момент. Первый запуск делайте, используя в качестве топлива исключительно бумагу и картон. Дрова крайне нежелательны. Тогда вы получите необходимый температурный режим. Греете её таким образом не дольше часа. Высыхая, глина может немного подымить. То есть дым будет в помещении. Не пугайтесь этого. Глина очень быстро высохнет и печь заработает как надо.

Хочу подсказать одну интересную идею, которую сам испытывал. Внутри печи можно выложить «Габродиабаз». Данный камень — разновидность гранита и используется для изготовления памятников. Обрезки можно попросить в ритуальных услугах, предварительно убедившись что это действительно габродиабаз, а не простой гранит. Можно приобрести, но данный камень очень дорогой, потому как выдерживает высокие температуры! Удачи!

Самостоятельно я на даче дважды делал печки в домике и в бане. В последней второй вариант оказался относительно удачный, но там конструкция сама по себе простая. В доме же основой служили металлические печки, обкладываемые кирпичом. Я сразу вполне скромно оценивал свои возможности в возведении более сложной системы и до сих пор, уже обладая опытом, так считаю. То есть за возведением хорошей печки и, тем более, камина лучше всего обращаться к хорошим печникам. Кстати, у меня сестра так и сделала и пока они не поставили котел, она у них прекрасно работала.

Мы ответили на Ваш вопрос?

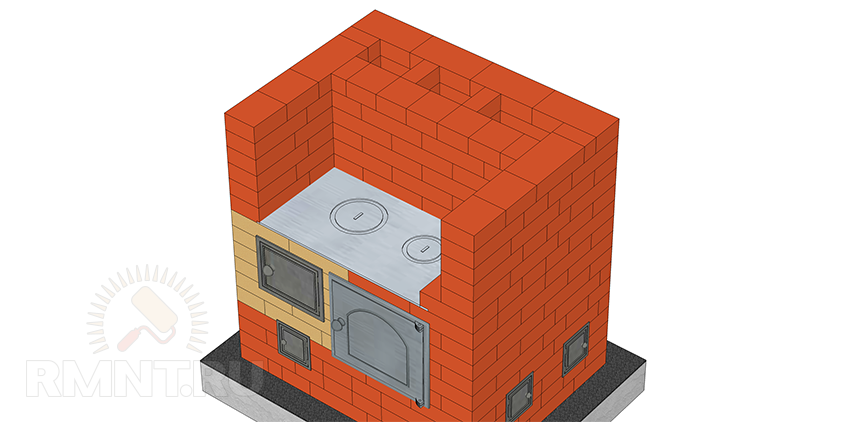

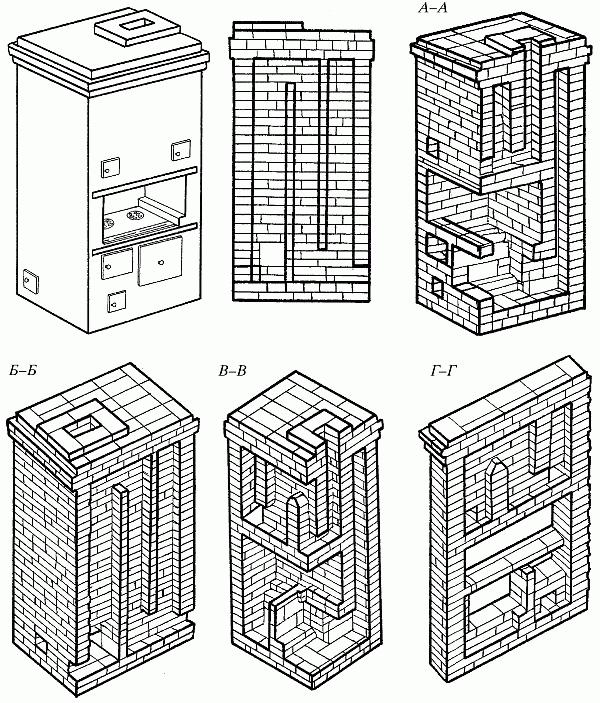

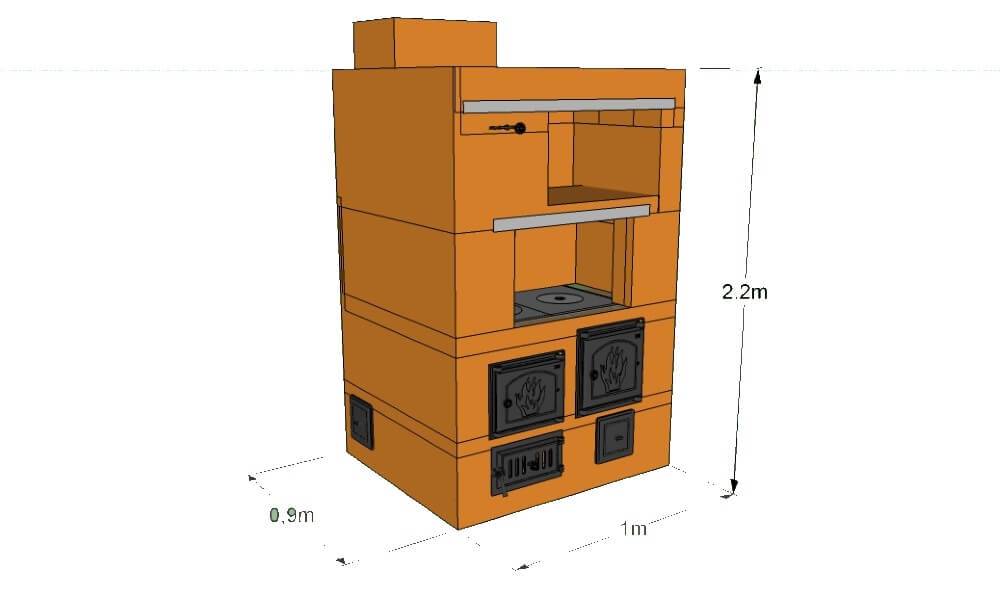

Выкладываем классическую «шведку»

Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.

Духовку отопителя можно использовать для выпечки и обогрева кухни

Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:

• кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
• кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
• колосниковая решетка 30 х 20 см;
• духовка 45 х 25 х 29 см;
• дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
• панель варочная 2 конфорки из чугуна 410 х 710 мм;
• задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
• уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
• полоса стальная сечением 50 х 5 мм длиной 2 м;
• лист металлический толщиной 2 мм – 1 м².

Стенки, контактирующие с пламенем и раскаленными газами, выкладываются огнеуопором По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.

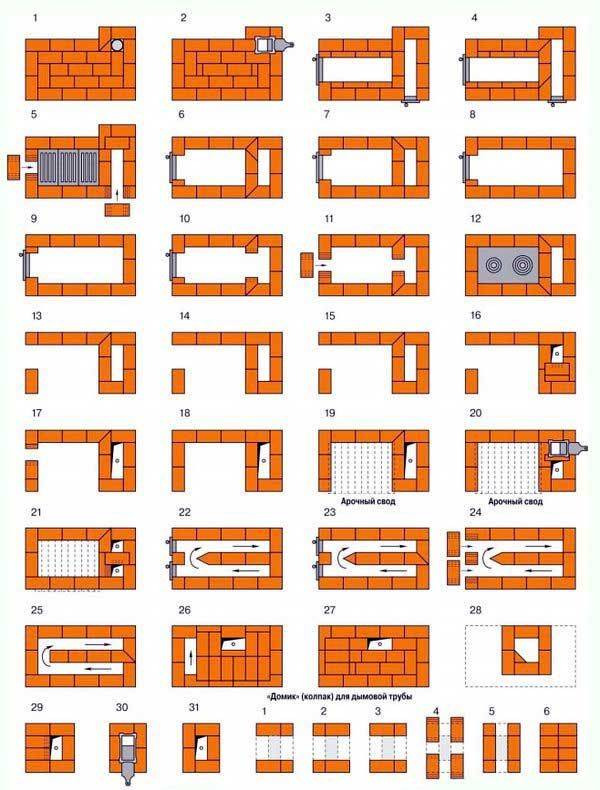

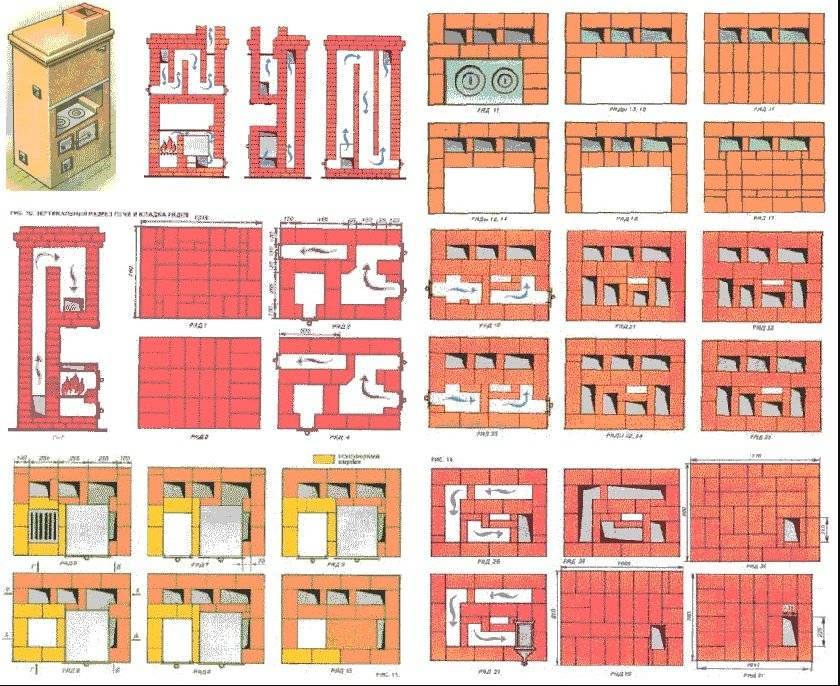

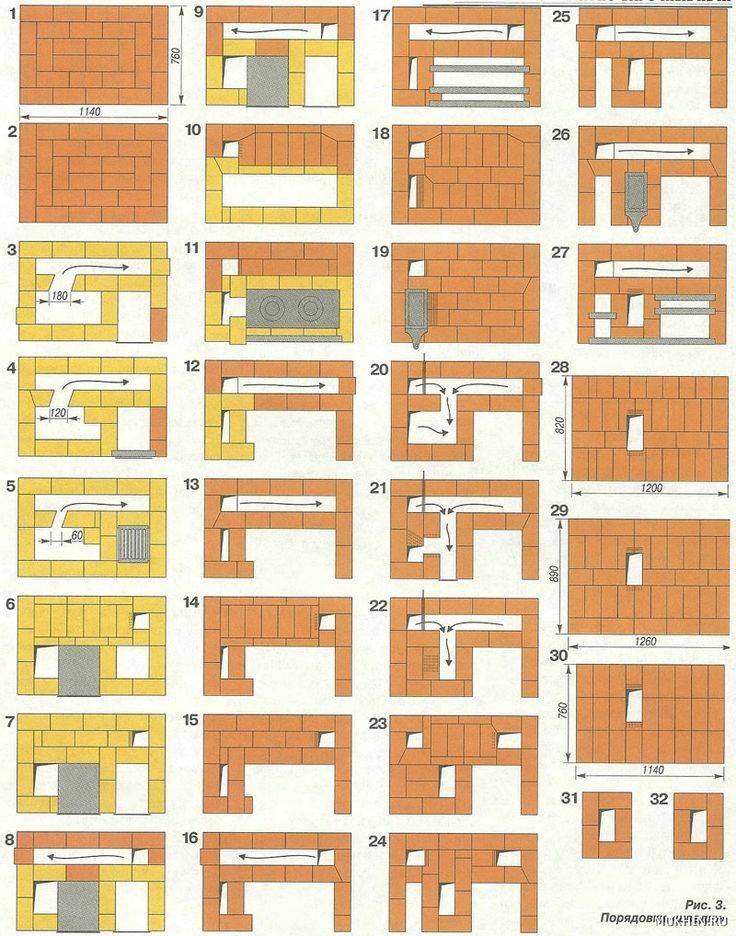

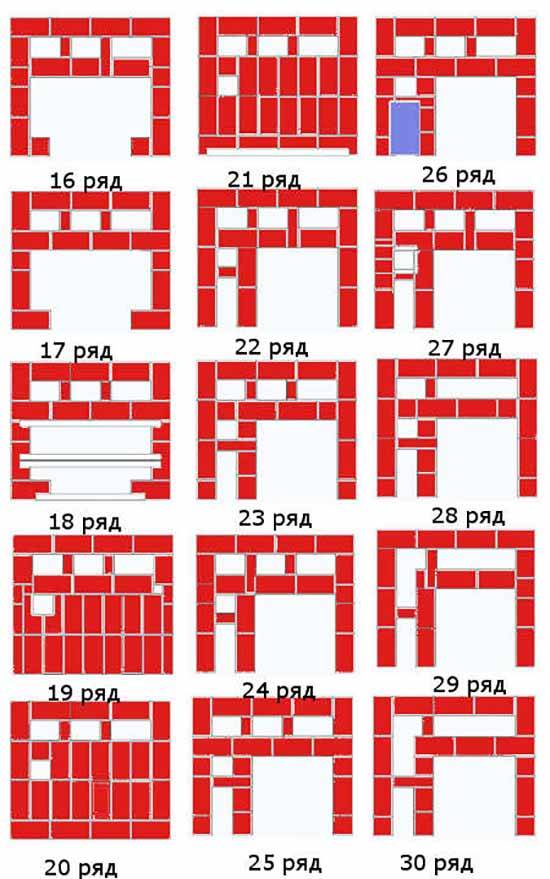

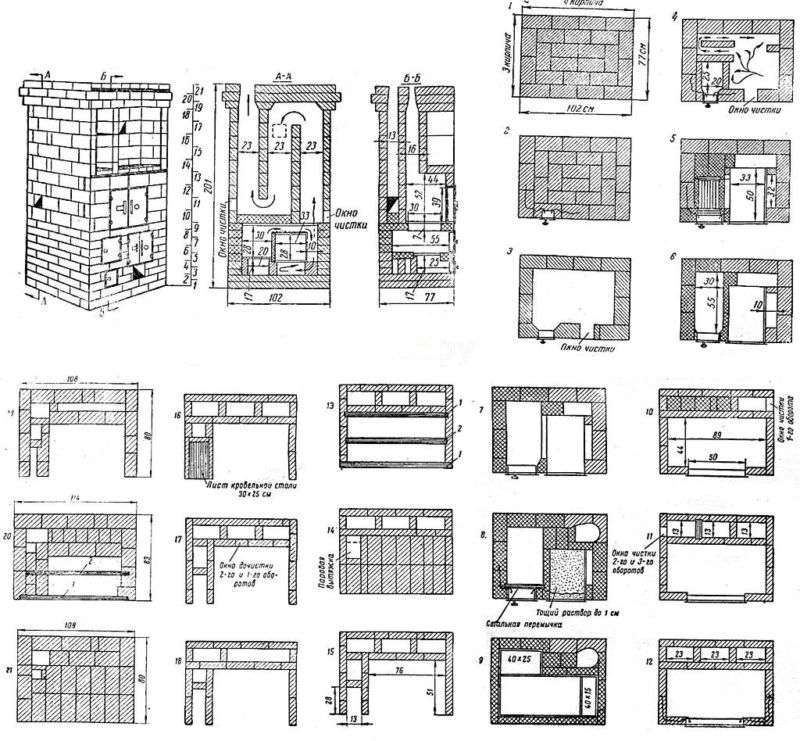

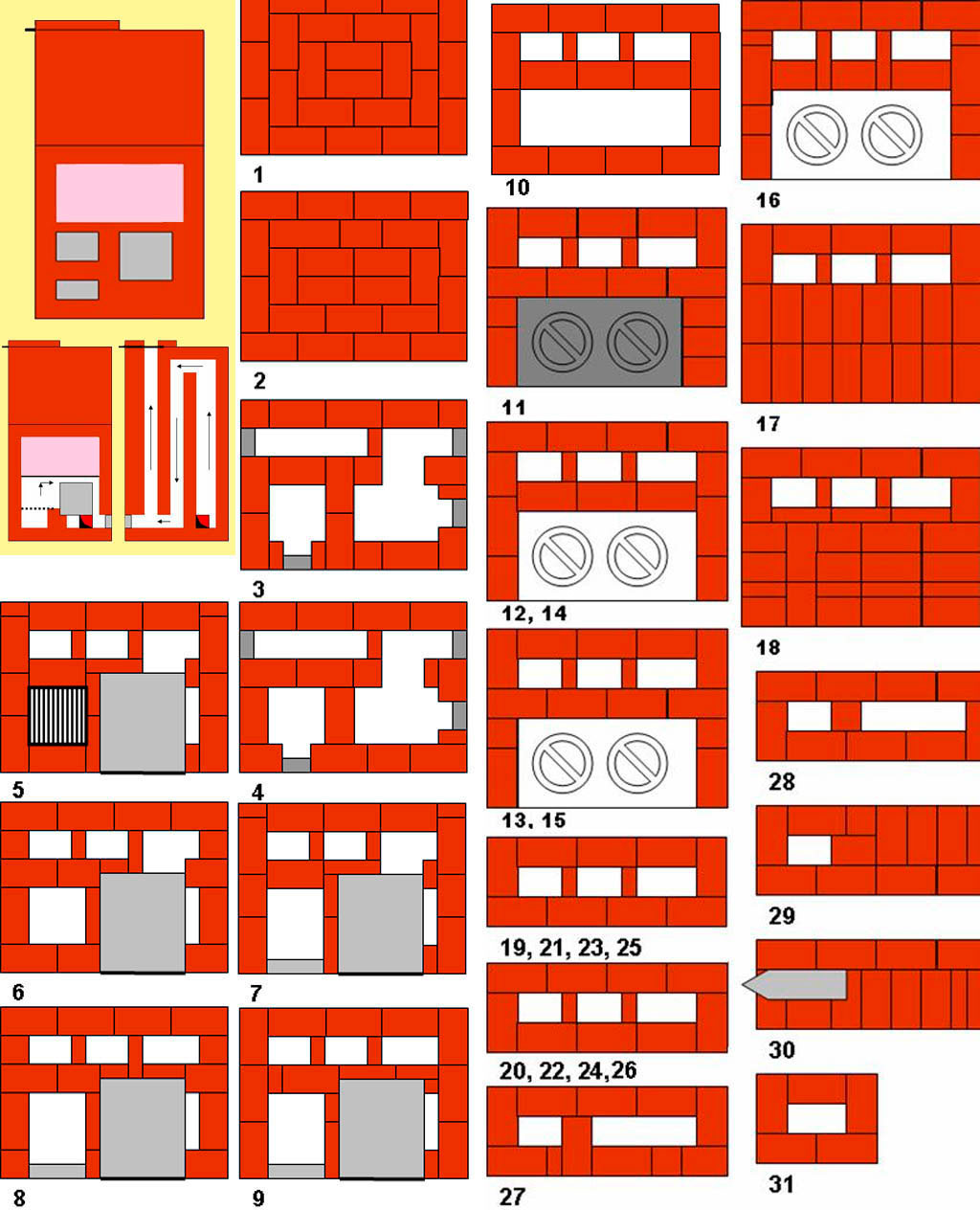

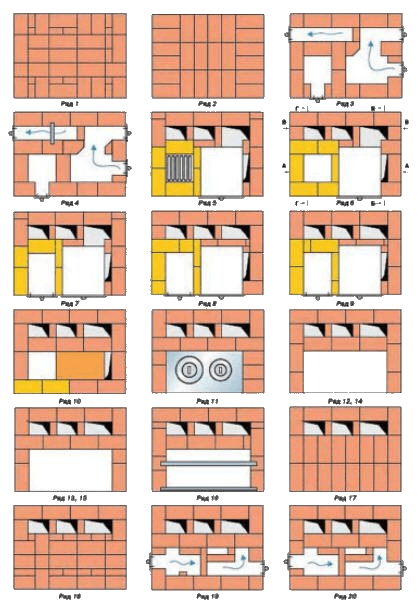

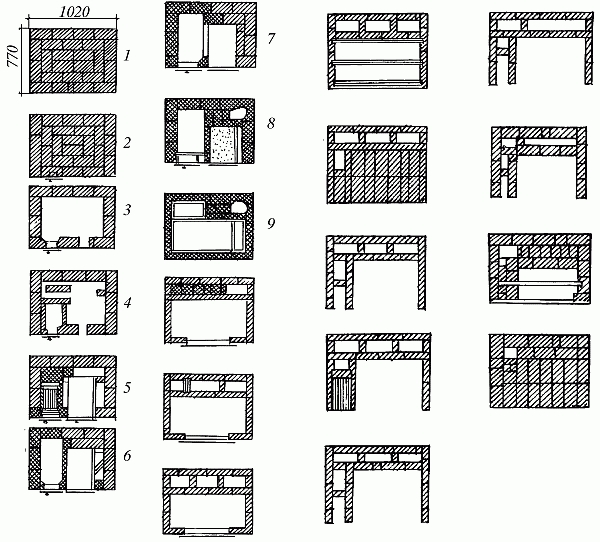

По готовности печка — «шведка» выкладывается согласно представленным порядовкам:

1. Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
2. Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
3. Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.
4. После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
5. На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
6. Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.

Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.

Порядок кладки шведской классической печи смотрите на видео:

https://youtube.com/watch?v=U6wB6xI4DsQ

Нюансы строительства

Пропорции и размеры камер «шведки» тщательно выверены, поэтому вносить изменения в схему кладки могут лишь опытные мастера – печники. При возведении печи нужно учесть следующие моменты:

1. Сооружение массивное – необходим надежный фундамент, не связанный с основанием дома.
2. Поскольку отработанные газы движутся в шахты через нижнее отверстие, печка интенсивно прогревает пол. Чтобы избежать бесполезного расхода тепла, под основание закладывается жаростойкая теплоизоляция – 3—5 слоев базальтового картона.
3. Тело шведского отопителя испытывает высокие температурные напряжения. Поэтому топливник изнутри выкладывается шамотным (огнеупорным) камнем, а для строительства используется качественный песчано-глиняный раствор с добавлением мертеля.
4. Встраивать вместо духовки котел водяного отопления недопустимо, если подобная реконструкция не предусмотрена проектом. Интенсивный теплосъем существенно уменьшит температуру газов, снизится тяга и эффективность обогрева от грубы. Газоходы станут забиваться сажей.
5. «Шведку» можно дополнить камином – построить его со стороны отопительного щитка, организовав отдельные дымоходы. Вариант второй: каминная топка со своим газоходом выводится в общую трубу, но топится при неработающей печке.

Устройство железобетонного основания под печку — схема в разрезе

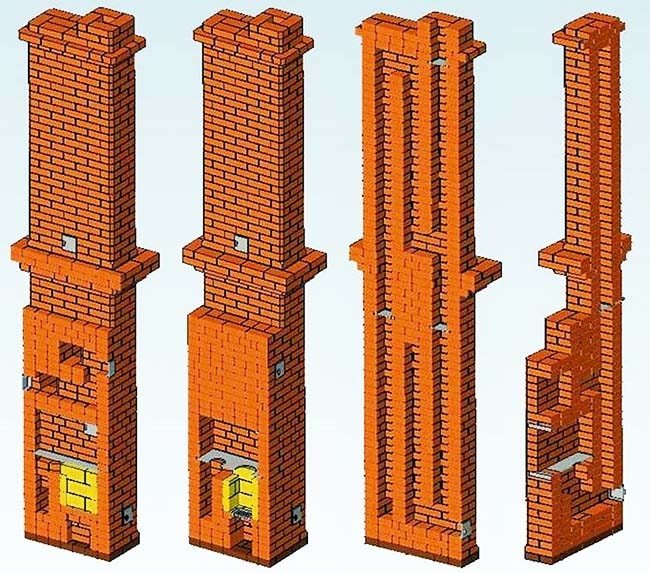

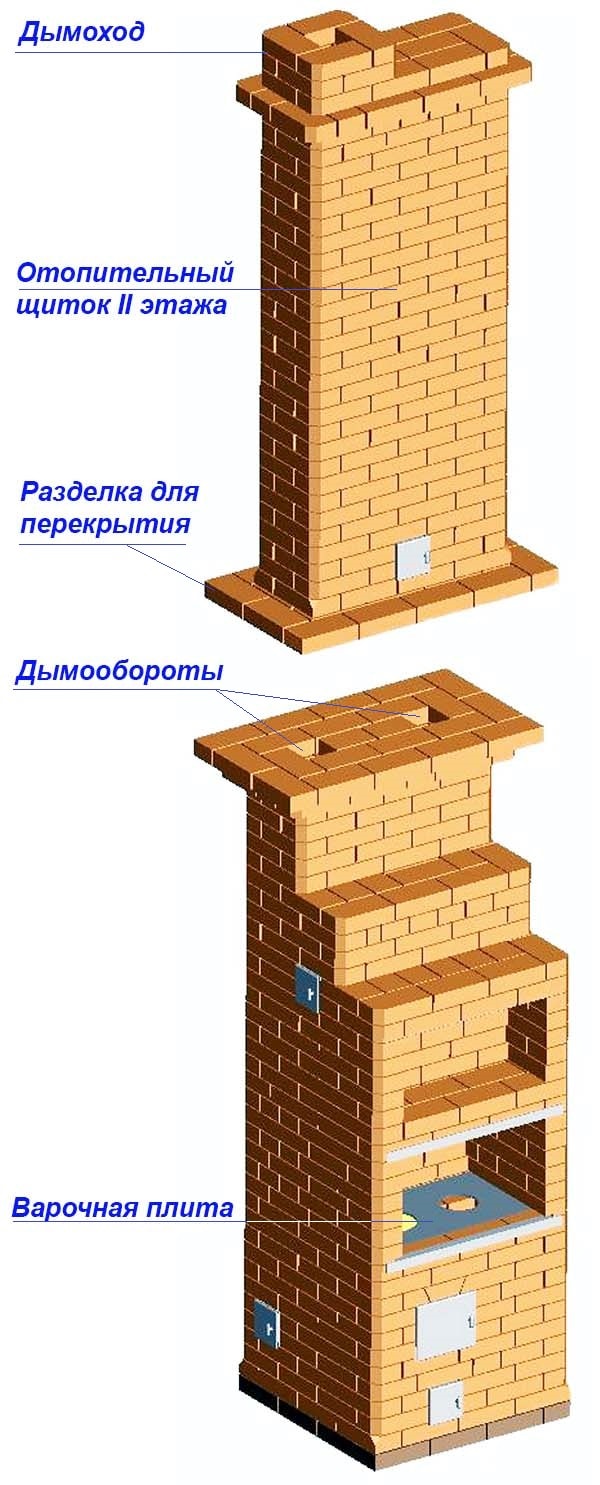

Печь для отопления двухэтажного дома

Если канальную часть «шведки» нарастить по высоте, можно организовать обогрев комнат второго этажа, что и реализовано в данном проекте. Топочная часть с духовкой и плитой остается неизменной. Габариты печки возле основания – 89 х 89 см, отопительного щитка на 2 этаже – 89 х 38 см.

Общая теплоотдача печи приблизительно равна 4 кВт. Распределение по этажам выглядит так: внизу обогревается площадь до 25 квадратов, вверху – 15 м². Летний режим отсутствует, зато есть возможность поэтажного отопления – задвижками перекрываются каналы нижней либо верхней части.

Материалы для постройки:

• кирпич глиняный красный (полнотелый) – 950 шт.;
• кирпич шамотный ША-8 – 18 шт.;
• колосники 200 х 300 мм;
• плита на 2 конфорки 71 х 41 см;
• задвижка 130 х 130 мм – 3 шт.;
• дверцы: топочная – 21 х 25 см, остальные – 14 х 14 см (7 шт.);
• равнополочный уголок 40 х 5 мм – 2 м;
• полоса 50 х 5 мм – 5 м;
• лист металла 50 х 80 см.

Учитывая высоту и приличный вес сооружения, рекомендуется уделить особое внимание прочности фундамента и выравниванию каждого ряда в процессе кладки, чтоб в результате не получилась Пизанская башня. Просто соблюдайте технологию строительства и относитесь к работе ответственно

Две заслонки, установленные в нижней секции, переключают нагрев между этажами либо открывают все 3 канала для одновременного отопления.

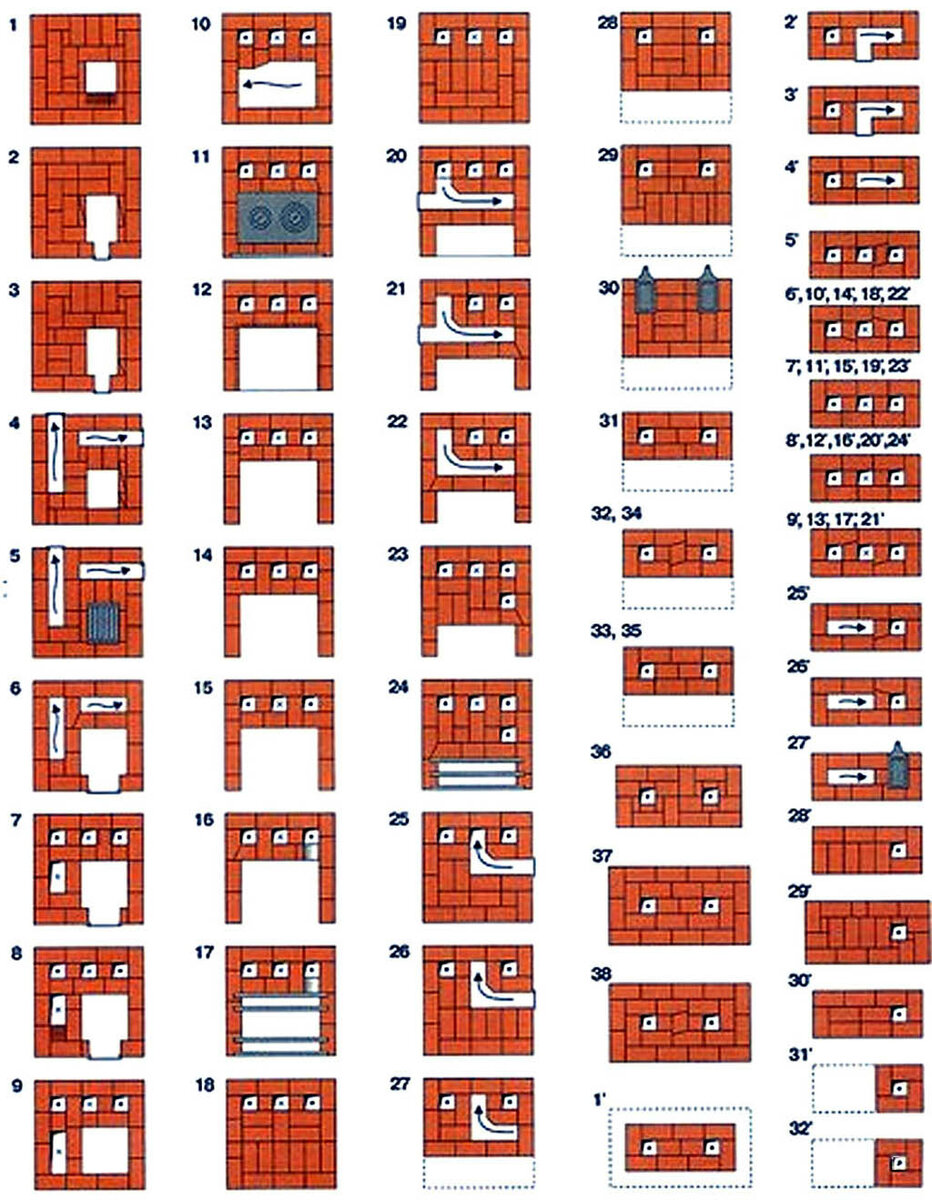

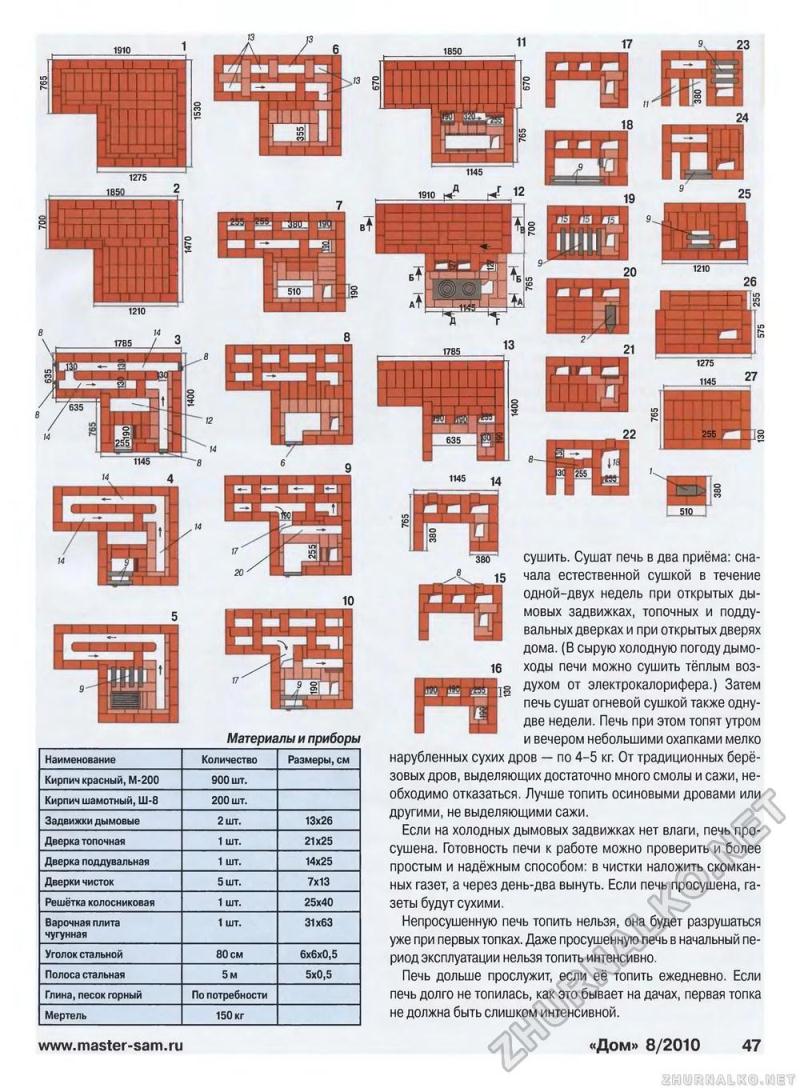

Возведение «шведки» начинаем с первого этажа, ориентируясь по схемам и чертежам печи в разрезе:

1. Выкладываем сплошной нулевой ярус, на первом начинаем выстраивать зольный отсек печки. На втором горизонте ставим дверцу камеры, третий строим по схеме, после четвертого крепим 2 ревизионные дверки.
2. Ряд №5 – закладываем дно топливника из огнеупора, монтируем колосники. На 6 ярусе устанавливаем топочную дверцу, формируем стенки дровяной камеры и дымооборотов. Седьмой и восьмой горизонты – продолжение кладки согласно порядовкам, девятый и десятый ряды накрывают загрузочный проем. На 10 ряду делаем проем, соединяющий топку с левым каналом.
3. После возведения 11 яруса ставим плиту и передний торцевой уголок. Горизонты 12—17 формируют нишу для приготовления пищи. На 16 ряду монтируется вентиляционная дверка, семнадцатый перекрывается металлической пластиной и полосками. Дальше выкладываем два яруса перекрытия – №18, 19.
4. Горизонт №20 начинает формировать сушильную нишу, сбоку ставится прочистная дверца. Ряды 21—24 делаем по схемам, потом укладываем полосы перекрытия верхней камеры. Ярусом №25 накрываем сушилку, справа крепим дверку – ревизию.
5. Рядами 26—30 продолжаем кладку, устанавливаем 2 дымовые заслонки. 27-й горизонт уменьшает размер печки, формируя уступ. Вторая «ступенька» появляется на 31 ярусе, дальше гоним два дымооборота без изменений до 35 ряда включительно. Горизонты 36—38 снова расширяют печь, формируется противопожарная разделка (проход сквозь потолок 1 этажа).

После кладки нижней части двухэтажной «шведки» переходим к строительству верхней канальной секции:

1. Первый ярус сужает печь после разделки, на втором закрепляем очередную ревизионную дверку.
2. Дальше продолжаем гнать 3 канала в высоту по однотипным схемам. Дойдя до 27 горизонта, встраиваем главную задвижку.
3. Ряд №28 перекрывает 2 вертикальные шахты, оставшиеся ярусы 29—32 формируют переход на печную трубу.

Более наглядно порядок возведения печки демонстрируется на видео:

Достоинства и недостатки

Наиболее ценным достоинством шведки считается более высокая эффективность работы, обусловленная специфическими конструктивными особенностями. В процессе горения углей, дров, камыша или мелкой древесины выделяется большое количества тепла, при этом скорость прогрева намного выше, чем в традиционной русской печке. Уже через 10-15 минут после начала топки в комнате становится тепло и уютно.

Но кроме быстрого прогревания шведская печка отличается и способностью долго удерживать тепловую энергию. Чтобы достичь такого эффекта, необходимо плотно затянуть задвижку после угасания дров.

Как и голландская разновидность, шведка отличается компактными габаритами и не занимает большую площадь в комнате. Это делает ее востребованным решением для небольших построек и дачных домиков, где размещение классической русской печи не является возможным.

Наличие варочной поверхности для готовки блюд обеспечивает повышенный комфорт и делает конструкцию максимально функциональной.

Список плюсов включает в себя такие пункты:

1. Небольшие размеры.
2. Обширный функционал (поверхность для варки, духовка, прогревание воды).
3. Экономичный расход дров.
4. Возможность обогрева разных частей дома.

Но кроме плюсов у шведской печи имеются и недостатки. В первую очередь это ряд требований к материалу изготовления. Если русская печь создается из простого шамотного кирпича, то такая разновидность требует выбора более качественных решений. В противном случае ее эффективность будет минимальной.

Процесс возведения этой печи требует профессиональных навыков и мастерства. Допущенные ошибки приведут к невозможности отремонтировать или видоизменить конструкцию в будущем.

Еще в шведке нет места для монтажа водяного котла, а поставить его вместо духовки нельзя.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

1. Сразу разжигать дрова в топливнике нельзя.
2. Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
3. В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Разновидности конструкций

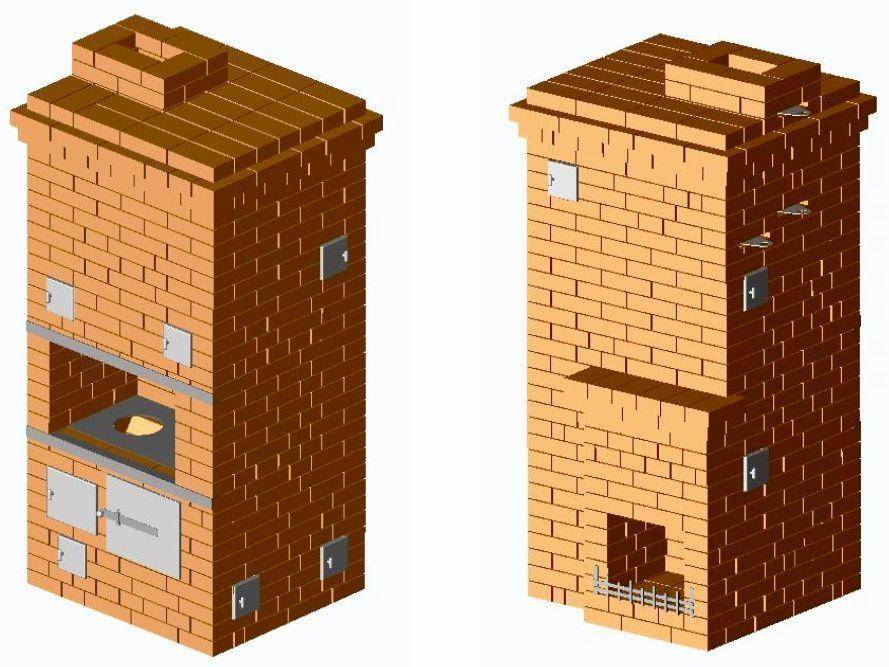

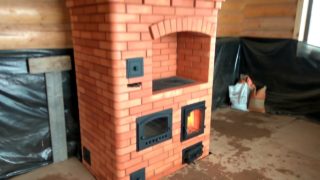

Обычная печь-шведка для отопления

Шведская печь может быть дополнена приспособлениями или иметь более простую конструкцию. От верхней ниши часто отказываются, поскольку даже на даче необходимость высушить столько одежды возникает редко.

Существуют и другие модификации. Например, на форумах можно найти модель, предложенную Бацулиным. Упрощенная конструкция эффективна за счет обустройства двухканального дымохода. Конструкция трехходовой шведки, предложенная Буслаевым, сложнее, зато увеличивает КПД почти до 60%.

С лежанкой

К задней ровной части печи можно пристроить лежанку. Полноценная конструкция имеет большие размеры – до 2 м длиной и до 1,8 м шириной. Обогрев такого элемента требует больше топлива, поэтому такая модель имеет крупные размеры.

Если терять компактность не хотят, пристраивают полок. Ширина выступа невелика – до 0,7 м, располагают его как можно ниже. Это, скорее, лавка для сиденья, чем лежанка.

С плитой и духовкой

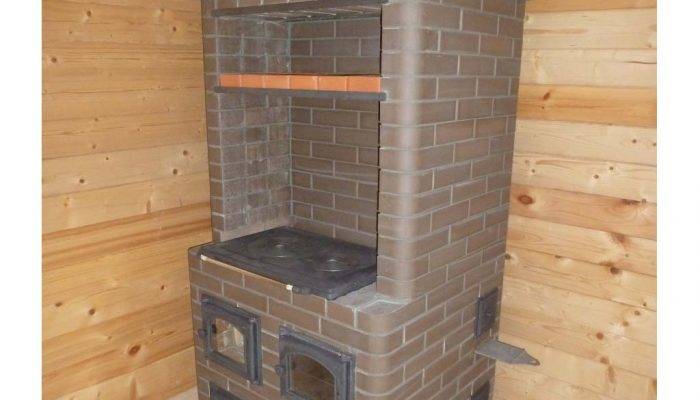

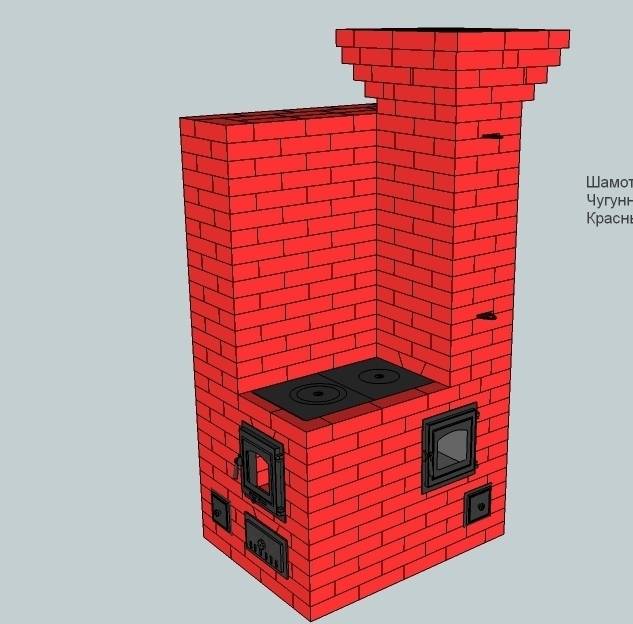

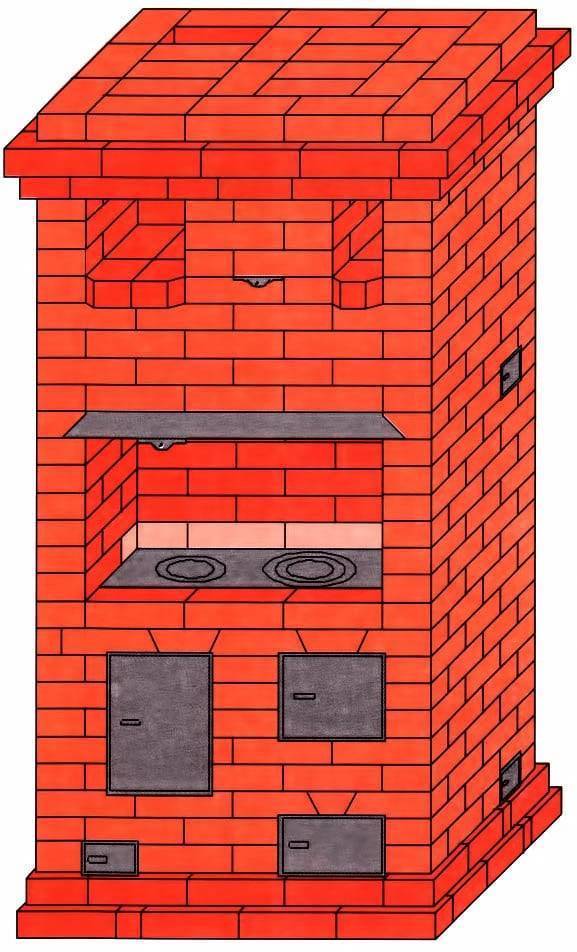

Модель с плитой и духовкой

Печь шведка с духовкой и варочной плитой – классическая модель. Конструкция обязательно включает нишу для варочной поверхности и углубление для духового шкафа. Закрытая ниша лучше сохраняет тепло в отличие от открытой варочной поверхности.

Верхнее сушильное отделение можно не делать. Однако небольшое углубление в виде полки лишним не будет: еда, оставленная здесь, долго не остывает.

С камином

Красивый, но не практичный вариант. Камин – скорее украшение комнаты, чем отопительный прибор. Его КПД намного ниже, так как вся масса тепла передается в комнату через относительно небольшие размеры очага. Воздух для сгорания дров камин берет из помещения, комнату нужно оборудовать мощной приточной вентиляцией или постоянно держать окна открытыми.

Камин занимает некоторую площадь задней стенки – уменьшает обогревательную поверхность. При этом сильно усложняется конструкция дымохода. Продукты сгорания из открытого очага тоже выводятся через общий дымоход, устроить это можно, лишь тщательно рассчитав паромеры печной конструкции и обеспечив сильную тягу.

Указания по ведению работ

В рамках настоящей публикации мы не станем обучать вас печному делу – технология кладки изложена в соответствующей инструкции – как построить камин для отопления дома на дровах. Здесь предложим общие рекомендации по возведению печи – «шведки»:

1. Бутовый либо железобетонный фундамент сооружения ставится на стабильный горизонт грунта. Снимите верхний почвенный слой и выройте котлован требуемой глубины, размер – на 10 см шире габаритов печки. В просадочных грунтах закладывайте свайно-винтовой либо свайно-ростверковый фундамент.
2. На кладку печи идет растворная смесь мелкого песка (частицы 1…1.5 мм) с глиной средней жирности. Новичкам лучше покупать готовую строительную смесь в мешках.
3. Красный кирпич вымачивайте в течение суток, а раствор делайте густоватым, чтобы он не растекался при контакте со стройматериалом.
4. Шамотный кирпич не замачивается, а только ополаскивается от пыли непосредственно перед постановкой в ряд.
5. Огнеупорные камни кладутся на раствор шамот + огнеупорная глина в соотношении 1 : 1, оптимальное решение – приобретение готовой смеси типа «Суперкамин Огнеупор». Керамическая кладка не перевязывается с шамотной, меж ними делается просвет шириной 5—6 мм, закладываемый базальтовым картоном.
6. Фундаменты и трубы строятся на обычном цементно-песчаном растворе, глиняный не годится.

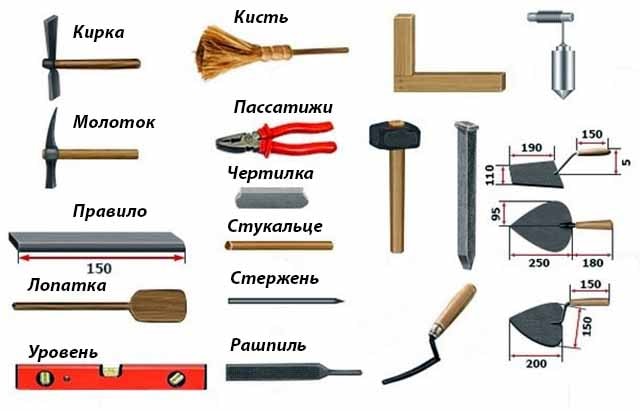

Для возведения печки подготовьте инструментарий, изображенный на фото. Бетонное основание должно затвердеть в течение 28 суток после заливки, затем его укрывают гидроизоляцией из рубероида (2 слоя) и базальтовым картоном.

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

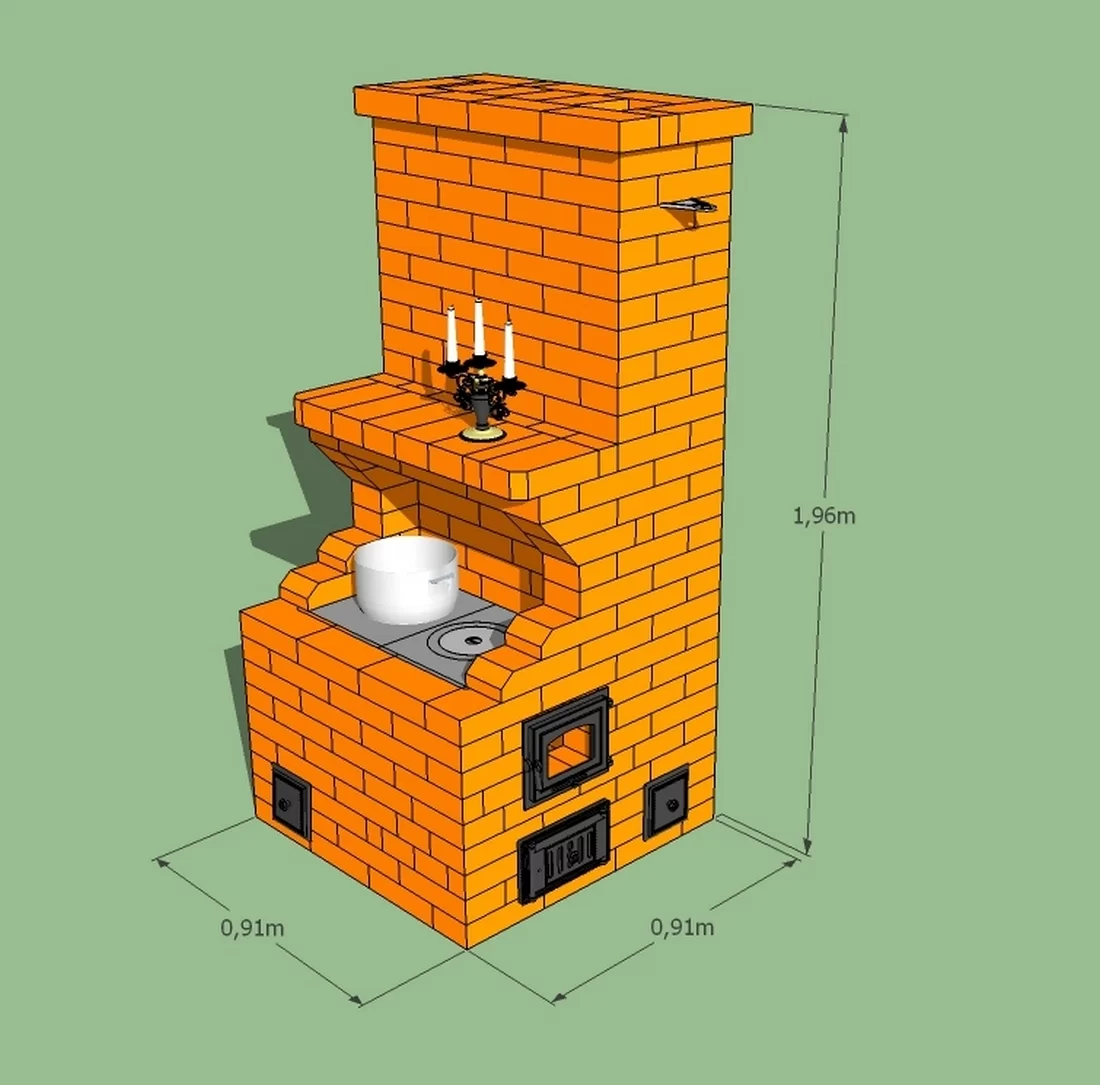

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

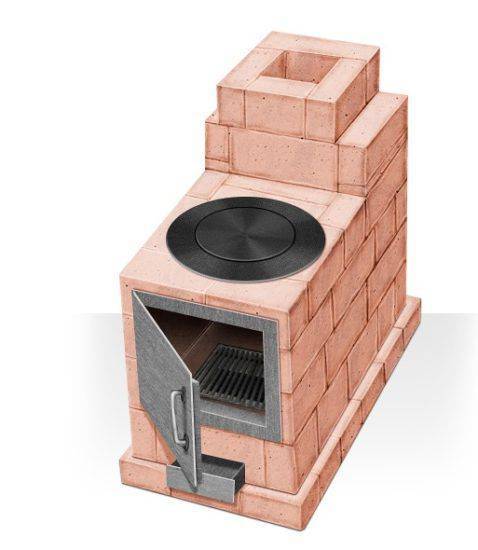

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

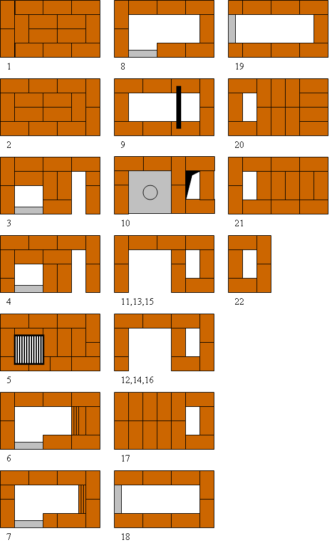

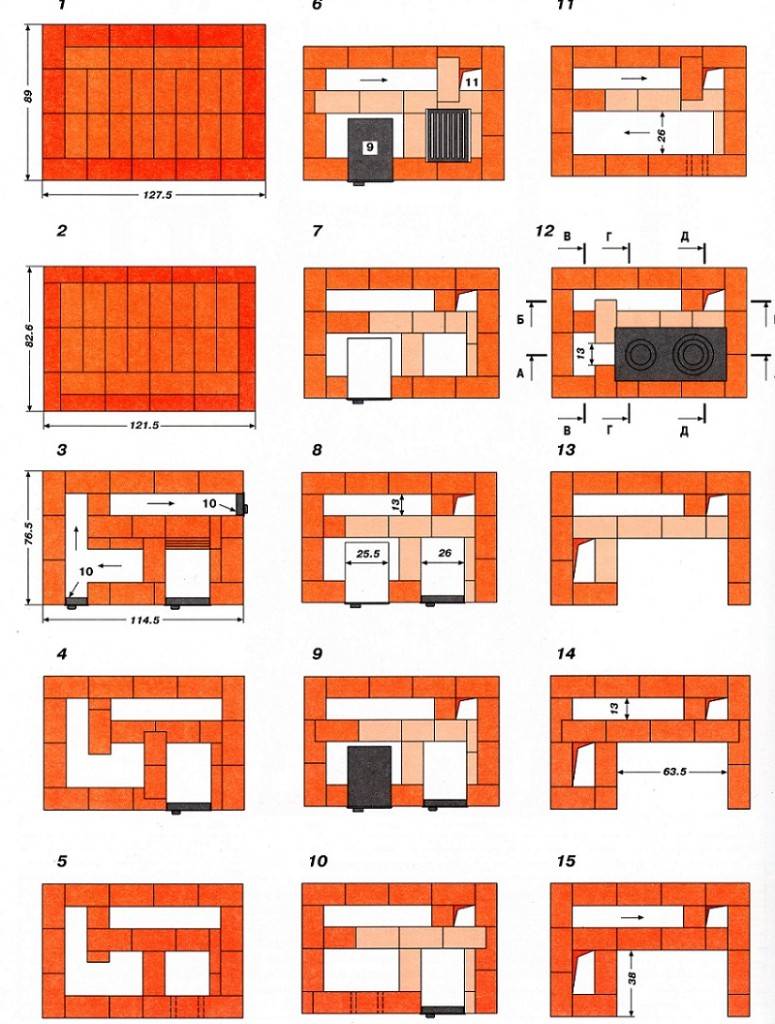

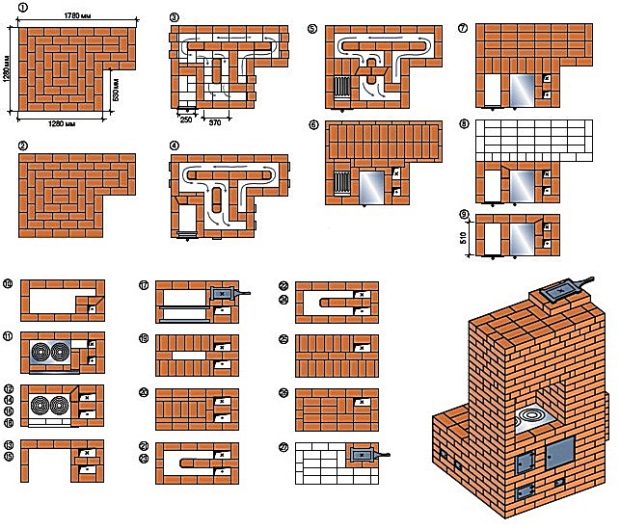

Порядовка варочной печи

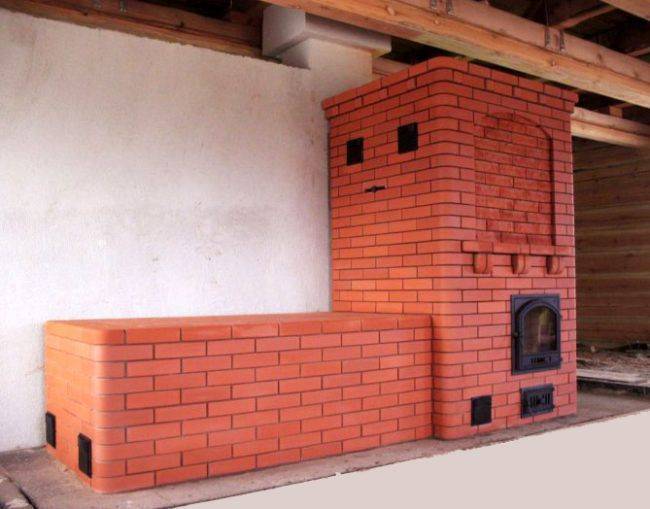

Проект печки с лежанкой и плитой

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

• красный полнотелый кирпич (стандартный) – 870 шт.;
• шамотный камень типа ША-8 – 140 шт.;
• колосники размером 415 х 240 мм;
• панель чугунная варочная 65 х 31 см;
• заслонка 13 х 25 см – 2 шт.;
• дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
• уголок №5 (50 х 50 х 5 мм) длиной 1 м;
• полоса стальная поперечным сечением 50 х 5 мм – 7 м;
• пластина металлическая 375 х 360 мм.

Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

1. Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
2. Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
3. На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
4. Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
5. Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
6. На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
7. Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

Технические характеристики печи-шведки

Итак, мы выяснили, что шведка оснащена такими функциями:

• может служить отопительным прибором для помещения с небольшой площадью;
• при наличии варочной плиты на ней можно готовить еду;
• можно использовать духовку для приготовления пищи.

Если ваш загородный дом имеет площадь более 30 квадратных метров, то лучше устанавливать не обычную шведку, а ее усовершенствованную модификацию, предназначенную для более крупных помещений. В частности, двухэтажный дом отопить при помощи классической модели будет непросто.

Даже если вы выберите печь разной конструкции или модификации, ее габариты не будут большими. Кроме того, шведки невероятно экономичны в плане расхода топлива. Например, если вы для отопления используете уголь, то в сезон вы потратите не более полутора тонн этого топлива. Также в качестве топлива применяют такие материалы, как:

Все зависит от конструкции печи и ее особенностей.

Чаще всего печь-шведку ставят рядом со стеной, которая разделяет комнаты и кухню. Лицевая часть выходит на кухню, где стоит плита и духовка, а задняя – в комнату. Там на ней можно установить лежак либо добавить камин.

https://youtube.com/watch?v=yKyspumcvnc

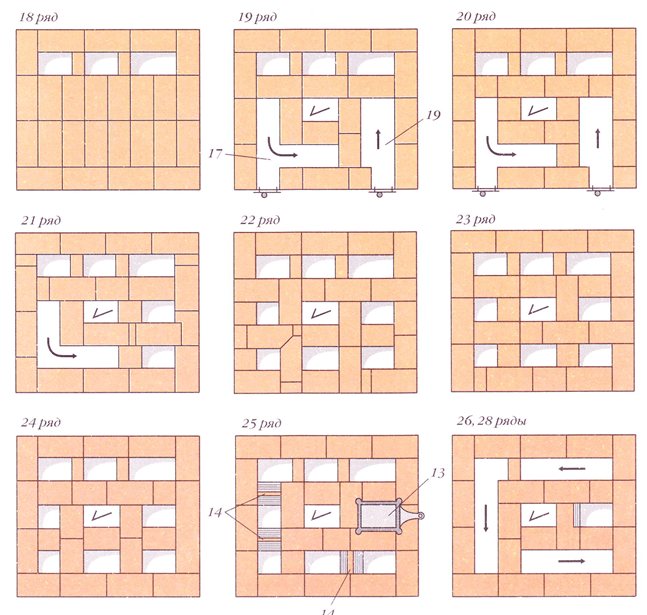

Порядовка «Шведки»

Ниже приведена печь отопительно-варочной конструкции, с лежанкой, с подробной порядовкой.

1. Два первых ряда выкладываются с обоюдной перевязкой швов;
2. При закладке 3 ряда. предусматривают установку дверки для очистных работ. Также оставляют место для монтажа поддувальной дверки. Этот ряд одновременно перекрывает также поддувальную дверцу;
3. 4 ряд. Выкладывается камера для золы;
4. 5 ряд. Перекрывает поддувальную дверцу.
5. 6 ряд перекрывает газоходы, выходящие на лежанку. Здесь же монтируется колосниковая решетка. Высокая температура в топке, становится причиной расширения решетки. Поэтому, с каждой стороны оставляют небольшой зазор. Его засыпают хорошо высушенным мелким песком;
6. Топочная дверца устанавливается в 7 ряду. Дверная рамка должна быть обернута асбестовым листом, толщиной не менее 5 мм. Аналогичным способом выполняется крепление задвижки летнего хода;
7. 8 ряд заканчивает выкладку лежанки. Перевязка швов должна быть выполнена с соблюдением всех технологических правил.
8. Монтаж дверки, через которую будет осуществляться очистка сажи, делается в 9 ряду ;
9. Для получения топки воронкообразной формы, стесывается 10 ряд кирпича;
10. Кирпичи 11 ряда. служат для создания пазов по всему периметру плиты, учитывая размер зазора. После этого на поверхность глиноасбестового раствора устанавливается варочная поверхность. Горизонтальность проверяется строительным уровнем;
11. 12 ряд служит для перекрытия газоходов, проходящих сквозь топочную камеру.
12. Затем, соблюдая технологию перевязки швов, кладутся 13–22 ряд ; Задвижка зимнего хода предусматривается в 22 ряду ;
13. 23–26 ряд служит для выкладки отопительного щитка;
14. Для монтажа общей задвижки используется 27 ряд. Она фиксируется смесью асбеста с глиной. В кирпичах высекается специальная ниша, куда будет вставляться рамка. Размер такого углубления учитывает будущее расширение металла;
15. 28 ряд перекрывает один газоход. Второй с габаритами 12х18 см остается открытым;
16. 29 ряд выкладывается с 5 см напуском.
17. 30 ряд служит для выкладки дымового канала (12х19 см);
18. Кладка 31 ряда выполняется в 5 кирпичей. Получается дымовой канал с габаритами — 13х26 см. Чтобы отходящие газы выходили плавно, кирпичи можно слегка стесать;
19. Окончанием строительства печи будет выкладка оставшихся рядов.

Кладка печки своими руками

Если расположить печь в центре дома, он будет прогреваться равномерно

Строительство шведки начинают с подготовки. Необходимо рассчитать ее мощность, найти оптимальное расположение – между помещениями, как можно ближе к центру комнаты. Печь лучше строить одновременно с возведением самого здания. Она весит около 3 тонн и для нее закладывают отдельный фундамент.

Допускается установить печку в готовой постройке, но для этого придется разбирать полы, стену, кровлю. Проще приобрести металлический аналог шведки – «Рязанку» или другую варочно-отопительную мобильную модель.

1. Под фундамент выкапывают яму, глубиной до 0,8–1 м. Величина определяется уровнем промерзания грунта. Фундамент должен лежать ниже этой глубины.
2. Схема обычная: до 15 см утрамбованного песка, 20 см битого кирпича и камня, 10 см щебня или галечника и слой бетона такой высоты, чтобы он возвышался над уровнем грунта на 15 см. Все слои обязательно утрамбовывают. Бетон усиливают арматурной сеткой: она размещается в верхних слоях, не доходя до открытой поверхности на 10 см. Размеры фундамента на 10–15 см превышают габариты печи.
3. После высыхания бетона фундамент гидроизолируют рубероидом.
4. Рекомендуют утеплить низ печи. Шведка устроена таким образом, что создает мощный, направленный вниз поток тепла. Чтобы его не терять, под основание печи укладывают несколько слоев базальтового картона. Более дорогой способ – выкладка самого нижнего ряда из шамотного кирпича.
5. Шведскую печь своими руками выкладывают по определенной схеме. Можно найти готовое описание для самых разных размеров.
6. 1 и 2 ряд всегда сплошные. Кирпич – глиняный, укладывают со смещением и с обвязкой. Это основание обеспечивает прочность конструкции.
7. В 3 и 4 ряду формируют зольник и отверстия для чистки. Все они закрываются дверцами. Монтаж их одинаков: на скрученную стальную проволоку, которую закрепляют прямо в кирпичную кладку. С 5 ряда по чертежу начинают формировать топку. Ее выкладывают шамотным кирпичом, так как глиняный такой температуры не выдерживает. Параллельно монтируют духовку. Ее крепят так же как дверцы – замуровывают стальную проволоку между камнями.
8. В 6–9 ряду продолжают возводить топку. В 6 также закладывают дымоходный канал. Шамотный кирпич внутри топки и глиняный снаружи укладывают так, чтобы между ними оставался воздушный зазор. Это предупреждает деформацию стенок. Крепят топочную дверцу.
9. В 9 ряду кирпичи в дымоходном канале укладывают под углом. Нужную форму им придают болгаркой. Это обеспечивает вывод газов в дымоход. В 10 завершают монтаж топки, устанавливая горизонтальную перегородку, а в 11 фиксируют варочную плиту.
10. С 12 по 18 ряд по чертежу сооружают дымоходные каналы. Их поверхность должна быть максимально гладкой. Стенки тщательно выравнивают и заглаживают раствор. В 17 и 18 ряду ставят металлические уголки и опоры для перекрытия варочной камеры. Сюда выкладывают почти сплошной ряд кирпича.
11. С 19 до 28 сооружают верхнюю сушильную нишу и закладывают отверстия для чистки дымоходов с вьюшками, а в 27 – регулирующую задвижку.
12. На 29 уровне перекрывают дымовые каналы, оставляя только одно основное отверстие для дымохода. Закрывают и сушильную камеру.
13. В 30 ряду делают расширение, а в 31 возвращаются к первоначальным габаритам. Затем наращивают по прямой кирпичную трубу. Перекрытие этажа рекомендуют изолировать, чтобы избежать перегрева. На чердаке можно соединить кирпичный дымоотвод с металлическим.
